Споттер для кузовного ремонта. как он работает?

Что такое споттер и как им работать Технология ремонта. Видео.

Профессиональный кузовной ремонт не может обойтись без использования споттера! В этой статье мы поговорим о том, как работать споттером! Этот аппарат, позволяет значительно сэкономить время при рихтовке металла. Если раньше, когда были только подручные средства такие как, монтажка, «рессора», молотки, лопатки и многие другие железяки, приходилось к примеру разбирать дверь и выстукивать металл изнутри, то теперь с использованием споттера, про эту лишнюю работу можно забыть. Уверен, что после приобретения такого аппарата, Вы вздохнете с облегчением и рихтовка вмятин будет сущим пустяком. Самое большое преимущество споттера — это то, что усилие прикладывается только к внешней стороне поверхности поврежденной детали, тем самым значительно облегчая задачу. Теперь давайте разберем возможности и принцип работы данного аппарата.

Прежде всего сопоттер или его еще называют спот — это сварочный аппарат для контактной сварки. Отличие споттера от обычного сварочного аппарата, в том, что импульс сварочного тока формируется за счёт разряда конденсатора большой ёмкости и действует в течении очень короткого промежутка времени, настолько короткого, что даже краска с обратной стороны не успевает обгореть. А попробуйте вы исполнить такой трюк с обычным полу автоматом и что получится? Поэтому споттер не заменимый аппарат для кузовного ремонта.

Сейчас конечно можно было бы рассказать о том, кто и когда изобрел этот аппарат, затем мы бы плавно перешли к физике, свойствам металла и так далее, но думаю это мало кому интересно, да и не к чему забивать себе голову лишними вещами

Ведь для мастера кузовного ремонта в первую очередь важно качество исполнения ремонта, а не физико — химические свойства материалов

Как работать споттером?

Чтобы научиться пользоваться споттером, не нужно идти на специальные курсы (как у сварщиков), а всего лишь достаточно дочитать данную статью и посмотреть подробный видео урок. Теперь по шагам:

1. Зачищаем рабочую поверхность.

Всем места соприкосновения шайбы с металлом, необходимо тщательно зачистить от краски и других материалов.

2. К ремонтной детали, крепим заземление

Внимание. Если Вы собираетесь работать с деталью, установленной на автомобиле, то не забудьте отсоединить АКБ, во избежании замыкания электроники. 3

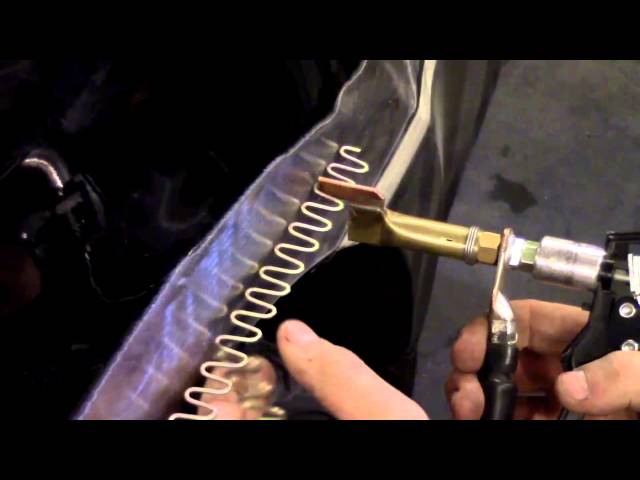

При помощи «спот-пистолета», в нужных местах привариваем крепежные элементы, за которые мы будем «тянуть» металл. (Это могут быть шайбы, шпильки, «змейка», треугольники и др.)

3. При помощи «спот-пистолета», в нужных местах привариваем крепежные элементы, за которые мы будем «тянуть» металл. (Это могут быть шайбы, шпильки, «змейка», треугольники и др.)

4. С помощью обратного молотка (он как правило идет в комплекте), вытягиваем необходимые места. Так же могут быть использованы и другие инструменты, например: гидравлика, тросы, цепи, стапель, лом, ну в общем все подручные средства, которые могут тянуть!

5. Шайбы и кольца, которые у нас выступали в качестве «зацепа», можно легко удалить вращательным движением.

6. Ну и в завершении, останется только зачистить место сварки и приступать к шпаклеванию автомобиля.

Почему для кузовного ремонта обязательно нужно приобрести споттер?

1. Высокая производительность. С помощью споттера можно достаточно быстро приваривать «зацепы» для вытягивания металла.

2. Удобство. Если взять в сравнение обычный сварочный аппарат, то можно сказать, что споттер на много безопаснее, так как от него не летят искры и не нагревается металл. К тому же, Вы автоматически избавляетесь от кучи «обмундирования» (сварочная маска, перчатки, защитные штаны и прочее).

3. Качество. При сварке, споттер не оставляет шлака и окалин, а так же не портит внутреннюю поверхность детали, что предотвращает образование «скрытой» коррозии.

4. Экономия. Крепежные шайбы можно использовать на несколько раз, так как при сварке, они не плавятся. Поэтому, Вы очень сильно сэкономите на расходных материалах.

Этих четырех причин вполне достаточно для того, чтобы Вы поняли насколько необходим споттер для кузовного ремонта.

Комплектация споттера выглядит примерно таким образом.

Бываю конечно комплектации и с наименьшим набором всех этих приспособлений, все зависит от цены. Советую покупать споттер с полным «фаршем», так как это будет дешевле, чем потом приобретать комплектующие по отдельности.

Как работать со споттером, подробное демонстрационное видео!

Виды оборудования

Различают 2 типа споттеров:

инверторные;
трансформаторные.

В зависимости от особенностей ремонта авто споттеры делятся на такие группы:

для рихтовки кузовных деталей. В этой группе используется небольшой по размерам ручной аппарат. В своей комплектации он содержит обратный молоток, а также небольшой набор деталей, которые понадобятся вам во время ремонта авто;

Споттер для ремонта кузова автомобиля

для контактной сварки панелей кузова при помощи клещей. В этой группе предлагается маломощный споттер. Он осуществляет контактное точечное сваривание. В комплектации поставляются специальные клещи. Иногда споттер не обеспечивает высококачественное сваривание ввиду невысокой точности приборов или перегреванием клещей, хотя стоит немало.

Производственный споттер для контактной сварки

Ручной споттер, скорее всего, будет доступен вам в двух вариантах рабочего напряжения. В зависимости от напряжения он может работать с:

220 В;
380 В.

Стоит отметить, что разница в работе изделий не наблюдается, за исключением того, что каждая модель адаптируется под то, сколько изначально рабочего напряжения в сети. Некоторые специалисты, впрочем, считают, что добиться более качественного шва сварки вы сможете, работая споттером, питающимся от сети 380 В.

В комплекте споттер содержит:

крепежи, к ним относят такие детали, как волнистую проволоку, петли и прочее;
обратный молоток;
клещи пневматического типа.

Набор для кузовного ремонта автомобиля

Если вам нужны дополнительные комплектующие, вы всегда сможете приобрести их отдельно в том же магазине, что и сам споттер. Преимущество использования аппарата налицо: он не требует разборки обшивки дверей или багажника, так как рабочий процесс происходит лишь снаружи автомобиля.

Свойства конструкции агрегата

Приспособление состоит из таких компонентов, как коробка, пистолет, кабель, электрод.

необходима для сварки

Ели поверхность подверглась деформации, надо очистить ее от любого покрытия. Это может быть ржавчина, краска или лак. Данный этап очень важен, так как качество соединения металлов напрямую влияет на итог всего процесса. На поверхность, которая подверглась корректировке, присоединяют контакты. На очищенную зону повреждённой области приваривают крепёж, к которому и подсоединяется рассматриваемое устройство.

Вслед за этим захватывается устройство пистолетом, после чего вмятина вытягивается. Для выравнивания прибегают к использованию молотка, гидроцилиндров и других приспособлений

Обращают внимание на толщину металла. Здесь следует понять, какое оборудование даст возможность производить рихтовку машины, чтобы не нанести ей вреда. Обратный молоток не используется в сочетании с алюминием

К тому же не каждый агрегат может справиться с оцинкованным кузовом. Когда рихтовка кузова закончена, скручивают приваренную деталь. Место контакта зачищают шлифовальной машинкой

Обратный молоток не используется в сочетании с алюминием. К тому же не каждый агрегат может справиться с оцинкованным кузовом. Когда рихтовка кузова закончена, скручивают приваренную деталь. Место контакта зачищают шлифовальной машинкой.

Что такое споттер и можно ли его сделать своими руками

Споттер, выполненный своими руками, чаще всего используется для рихтовки авто и выравнивания вмятин на металле. Такое оборудование очень любят мастера на СТО, так как в процессе правки кузова нет необходимости демонтировать крыло или дверь автомобиля. Все работы можно провести непосредственно на внешней части обшивки. Особенно удобно работать прибором в тех местах, к которым подобраться сложно.

Во время работы прибор выдаёт разряд, металл нагревается, в точке касания и происходит сварка.

Сварка споттером не оставляет глубоких следов и после выравнивания легко удаляется болгаркой.

Дело в том, что нагрев и остывание в точке касания происходят настолько быстро, что металл не успевает окислиться и вступить в реакцию. Причем самодельные модели можно настроить таким образом, чтобы сила тока, и время воздействия можно было менять в зависимости то того, какой толщины металл необходимо обработать.

Споттер состоит из следующих элементов: 1 – обратный молоток, 2 – корпус, где расположены блок питания и блок управления, 3 – крюк, 4 – электроды, 5 – пистолет.

Статья по теме:

Какой сварочный аппарат инвертор лучше для дома и дачи. Виды устройств, достоинства и недостатки и обзор популярных моделей – в нашей публикации.

От корпуса аппарата исходит два кабеля: масса и рабочий провод с пистолетом. Пистолет — это то, чем оперирует сварщик в своих руках.

Технология работы следующая: Масса фиксируется на кузов автомобиля, с которого предварительно снят аккумулятор. Пистолет запускает подачу тока. После нажатия на курок происходит разряд, который плавит металл. Одномоментно, либо до этого этапа мастер обратным молотком выбивает небольшие «холмики», на которые споттером подается разряд. Они в последствии зачищаются, тем самым металл утолщается и получает необходимые форму и прочность.

К сведению! Действие споттера основано на таком физическом явлении, как токовое сопротивление. При этом применение привычных сварочных материалов (плавящихся электродов, сварочных проволок и других) не требуется.

Основные виды рихтовки

Многие автовладельцы болезненно воспринимают повреждения кузова, получаемые в результате:

случайных столкновений;
наездов на препятствия;
выброса камней из-под колёс попутных и встречных машин;
ряда других причин.

Вмятины выправляются различными способами. Процесс восстановления поверхности деформированных деталей кузова называется рихтовкой. С её помощью можно вернуть внешнему виду автомобиля оригинальную форму. Рихтовка относится к заключительной стадии восстановительных кузовных работ и требует к себе тщательного, аккуратного, профессионального отношения.

В зависимости от вида повреждения используются различные технологии рихтовки

Обладая минимальными навыками слесарных работ, многие повреждения деталей кузова можно устранить самостоятельно. Технологию рихтовки следует выбирать с учётом марки и года выпуска автомобиля. Кузова советских «Волг», «Москвичей», «Запорожцев» и др. изготавливались из прочной жести, которую восстановить до первоначального вида было очень сложно. Часто требовались газосварочные работы, навыком которых владели далеко не все водители. В современных автомобилях для кузовных деталей используют тонкий пластичный стальной лист, который легко восстанавливается выдавливанием, выстукиванием, воздействием вакуума и другими способами. Поэтому большинство автовладельцев с несложными кузовными работами могут справиться самостоятельно. Различают следующие виды ручной рихтовки:

Устранение вмятин. Это самый распространённый вид рихтовки. Для ликвидации вмятин используются различные технологии.
Устранение выпуклостей. Выпуклости образуются в результате выгибания кузовной детали при ударах и столкновениях. Они устраняются частыми и несильными ударами молотка через подложку. В сложных случаях используется газовая горелка. Нагрев ведётся по спирали от центра к краям выпуклости.
Локальная рихтовка. Оригинальная форма детали восстанавливается без её демонтажа. Однако часто с повреждённой двери, крыла или капота требуется снять ручки, обшивку, фонари и другие элементы, которые мешают проведению работ.

Шайбы для споттера из чего сделать

Споттер – популярный у авторемонтников-кузовщиков аппарат, позволяющий выправлять вмятины на кузовных деталях автомобилей, подобраться к которым с обратной стороны затруднительно или невозможно без серьезной разборки. С помощью споттера методом точечной сварки к поврежденному участку приваривается крепежный элемент, за который и вытягивается вмятина. Споттеры промышленного изготовления широко представлены на рынке. Достаточно опытный мастер вполне может сделать споттер своими руками.

Споттер и его устройство

Споттер (spotter) – это аппарат для точечной сварки (tack welding). Действие его основано на явлении токового сопротивления. При пропускании электрического тока через точку сварки выделяется большое количество тепла, металл заготовок нагревается до температуры пластичности и заготовки свариваются друг с другом в этой точке. При этом применения сварочных материалов — плавящихся электродов, сварочной проволоки, флюсов и защитных газов не требуется. Нагрев (и остывание) происходят настолько быстро, что нагретый металл не успевает прореагировать с кислородом воздуха и окислиться.

Споттер состоит из следующих основных частей:

корпус, в котором размещены электрические компоненты;
кабель массы;
сварочный пистолет с кабелем;
остро заточенный электрод.

Применяются две основных конструкции споттеров: трансформаторная и инверторная.

Трансформаторный вариант вполне можно сделать своими руками. Инверторный включает в себят высокотехнологичные электронные компоненты, которые в условиях домашней мастерской изготовить проблематично.

Особенности применения споттера

Основные области применения устройства это:

сварка тонкостенных деталей;
рихтовка кузовных деталей без разборки корпуса или обивки.

Споттер чрезвычайно удобен там, где доступ к элементу с вмятиной невозможен или весьма затруднен. К элементу приваривается специальный крепеж, за который с помощью обратного молотка, талей или гидравлических домкратов и исправляется вмятина. У споттера также есть режим нагрева элемента для повышения его пластичности, в результате помятый металл возвращается в свою начальную форму.

Как работает споттер

К поврежденному участку, в центре вмятины точечной сваркой приваривается крепежный элемент. К нему крепится шток обратного молотка, опирающегося на корпус за пределами вмятины. Устройство тянет за шток, имитируя удар киянки с обратной стороны металла, куда нет доступа, и вмятина выправляется.

Сделанный своими руками споттер должен иметь два основных режима работы:

кратковременный, служащий для прикрепления ремонтной шайбы к поврежденному участку;
постоянный — служащий для обычной точечной сварки угольным электродом.

Преимущества такого метода правки вмятин:

Минимальные сопутствующие повреждения, наносимые корпусу и автомобилю в целом.
Быстрота исправления повреждений по сравнению с частичной разборкой автомобиля.

Чтобы в полной мере получить эффект от этих преимуществ, важно при исправлении повреждений своими руками точно соблюдать требования технологии

Функциональность споттеров серийных моделей

Прежде чем проектировать и изготавливать споттер своими руками, полезно будет изучить функциональность промышленных моделей. Они выполняют:

сварку ремонтных шайб;
сварку стержня, выправляющего вмятины тягой;
нагрев металла для его осадки с помощью графитовых электродов;
систему вентиляции и защиты от перегрева с включением после остывания.
переключение между режимами постоянной работы для нагрева и кратковременным режимом для сварки

Аппараты из магазина отличаются надежностью и несложны в использовании и обслуживании. Специальная подготовка оператора такого аппарата не требуется, достаточно общих навыков сварочных и слесарных работ.

Характеристики споттеров выпускаемых серийно

Основные характеристики следующие:

Параметры сети электропитания — 220 В 50 Гц.
Потребляемая мощность — до 10 киловатт.
Пиковый ток сварки — 1300 А.
Напряжение в рабочей цепи — от 7 до 10 В.
Длительность импульса, задаваемая таймером — от 0 до 1,2 сек.
Переключение между режимами сварки и прогрева.
Тяговое усилие с применением металлического электрода — до 100 кг.
То же для монтажной шайбы — более 100 кг.

Виды споттеров

Всего различают две основных разновидности инструментов: трансформаторные и инверторные. В зависимости от способа и области использования выделяют еще два класса: для сваривания кузова по контактному методу и для рихтовки.

Рихтовочные споттеры представляют из себя небольшие аппараты, предназначенные для мелкой работы. Они требуют обязательной установки обратного молотка и дополнительных насадок для выполнения ремонта. Кроме того, конструкция может включать специальные клещи. Однако, многие из данных устройств обладают малой мощностью, предрасположены к скорому перегреву, поэтому не способны обеспечить качественную сварку.

Кроме всего, оборудование точечной сварки может быть классифицировано по потребляемому напряжению питания от электрической сети. Стандартные инструменты рассчитаны на 220В, а самые мощные на 380В.

Классификация оборудования

Изучая вопрос о том, как выбрать споттер, необходимо помнить, что на российском рынке представлено несколько его видов, среди которых:

инверторный;
трансформаторный.

В зависимости от типа проведения ремонтных работ, сварочное оборудование условно разделяется на несколько подгрупп, в частности:

для проведения работ по рихтованию кузова и отдельных частей транспортного средства. Отличительной особенностью такой модели считается компактность и удобство держать в руке. В базовую комплектацию дополнительно входит обратный молоток и набор многочисленных насадок;
для выполнения контактной сварки кузовных панелей с дополнительным использованием клещей. Как правило, такие модели обладают небольшим запасом мощности, однако показывают эффективную производительность. Недостатком считается ограниченная сфера деятельности.

Споттеры, которые представлены на рынке могут быть:

однофазными – работают от сети 220 В;
трехфазными – питание осуществляется от сети 380 В.

В базовую комплектацию входит:

споттер;
различные крепежные элементы;
обратный молоток;
клещи – как правило, производитель отдает предпочтение пневматическим.

Необходимо помнить, что в случае необходимости, любые дополнительные приспособления можно приобрести в любом строительном магазине. Настоятельно рекомендуется не экономить и приобрести качественную модель, которая обладает не только хорошими техническими характеристиками, но и долгим сроком эксплуатации. Это позволит в дальнейшем сэкономить на сервисном обслуживании.

Как выбрать аппарат для точечной сварки

Не только цена и финансовые возможности решают, какой аппарат контактной сварки купить. Многое зависит от целей, сферы применения, а также технических эксплуатационных характеристик. Мы ознакомились с рекомендациями опытных мастеров, после чего обозначили первостепенные критерии – режим воздействия, максимально возможный сварочный ток, толщина металлов, способ управления, а также потребляемая мощность.

Режим воздействия

Современные модели работают по двум режимам воздействия на заготовки, детали:

Односторонний режим. Он присущ больше споттерам, что оснащены пистолетом со штангой, обратным молотком с электродом на торце. Для сварки нужно прихватиться этой деталью к поверхности, выполнять обратные удары, чтобы вытянуть металл. Этот метод целесообразный, если воздействие производится в труднодоступных местах, а также при взаимодействии с крупными изделиями.
Двусторонний режим. Этот способ уместен, если необходимо соединить металл внахлест. С такой задачей справятся клещи, обхватывающие участок с двух сторон. Удаленность точек будет зависеть от вылета консолей, обычно это 12-50 см. Подвижной бывает верхняя консоль, ее опускают путем прижима с одновременным разогревом.

Максимальный сварочный ток

Возможности оборудования напрямую зависят от границы сварочного тока. Например, если аппарат выдает 3000 А, общее сечение сможет соединить детали толщиной 3 мм. Если параметр повышен до 6000 А, в таком случае «сшивают» сталь 4-5 мм. Такие возможности демонстрируют бытовые модели, для промышленных целей созданы усиленное оборудование 10000-16000 А, что соответствует суммарной толщине 9 мм.

Толщина свариваемых металлов

Такой критерий также нельзя не учитывать при выборе сварочного оборудования. Если в инструкции указано, что клещи или споттер сцепит листы толщиной 3 мм, то работа с более широкими поверхностями будет некачественной. Обозначается параметр двумя способами – суммарный (например, 6 мм) или раздельный (3+3 мм). Промышленные версии способны одновременно скреплять 3 листа, тогда параметр будет 3+3+3 мм.

Способ управления

Бытовые задачи с легкостью решит упрощенная модель с ручным способом управления. Бюджетные товары не предусматривают настройки силы тока, действуя всегда на максимуме. С клещами оператору нужно будет самостоятельно сдавливать консоли, контролируя соприкосновение электродов.

Современные, промышленные конструкции оснащены синергичным микропроцессорным способом управления. Для этого предусмотрена цифровая панель, где мастер указывает тип соединения, толщину изделия. Умная система самостоятельно подбирает оптимальный режим, в нужное время подает и отключает ток. Остается только к ножному месту подносить электроды.

Мощность

Показатель мощности подбирается с учетом поверхностей, которые будут обрабатываться. Тугоплавкие металлы требуют устройство, на котором можно регулировать ток в большом диапазоне. Для обычного металла подойдет стандартный вариант точечной сварки. Параметр в пределах 5 кВт выдержит однофазное напряжение, все, что свыше требует дополнительных мер или сети 380 В.

Виды споттеров и их цена

Аппарат точечной сварки по конструкции может относится только к одной из двух групп:

Инверторные

Балгодаря преобразователю, позволяющему получать энергию от любого напряжения, эти модели используют для выполнения многозадачных работ.

Они обладают компактными размерами, обеспечивают высокое качество сварки, так как в процессе работы отсутствует падение силы тока.

Цена – от 25 тыс. рублей.

Трансформаторные

Питаются от электросети переменного тока, предназначены для выполнения простых операций.

Самыми широкими возможностями тут обладают модели, работающие от трех фаз питания, за счет повышенной мощности.

Среди недостатков следует отметить тот факт, что подобные модели не способны работать с оцинкованными поверхностями.

Цена – около 15 тыс. рублей.

Некоторые народные умельцы используют так называемый аккумуляторный споттер, который состоит непосредственно из аккумулятора и втягивающего реле.

Этот самодельный аппарат обойдется значительно дешевле заводских вариантов любого плана, при работе не требует подключения к сети, но естественно имеет серьезные недостатки:

Непродолжительное время работы, необходимость заряжать АКБ.
Отсутствие временного реле.
Отсутствие возможности регулировать основные рабочие параметры, вроде силы тока.

Аппараты для точечной контактной сварки можно разделить еще на 2 группы, в зависимости от типа материала, с которыми они способны работать:

Предназначены для рихтовки обычных стальных кузовов.

Многофункциональные

По количеству выполняемых типов работ существуют действительно многофункциональные споттеры, способные не только выравнивать поверхности, но и производить точечную сварку, а также пайку металла угольными электродами.

Кстати говоря, сварочный споттер по способу формирования сварочной точки бывает:

Для односторонней точечной сварки посредством специального электрода.
Для двухсторонней точечной сварки специальными клещами с ручным или пневматическим приводом.

Мини-споттер

Кроме полноценных сварочных установок весом более 10 кг в продаже можно встретить мини-споттер для односторонней сварки и выравнивания поверхностей с максимальным сварочным током около 1,5 тыс. ампер и весом всего 4 – 5 кг.

Поставляются подобные портативные варианты в удобных кейсах, размерами сравнимы с паяльником пистолетного типа, а их стоимость в среднем составляет 20 — 40 тыс. рублей.

Вместо эпилога

В рихтовочных работах сегодня попросту невозможно обойтись без споттеров, ибо они существенно сокращают трудоемкость процесса и повышают качество работы. Приобрести их возможно в любом специализированном магазине или заказать на заслуживающей доверия торговой интернет-площадке (возможна существенная экономия денег). Рынок споттеров и аксессуаров для них достаточно велик, поэтому подобрать модель не составит труда. Однако, не все аппараты являются сложно техническими товарами, поэтому более простые модели будут обладать минимальным гарантийным сроком.

Правильно подобранная модель в сочетании с грамотно поставленными масштабами работ, позволит получить наилучший результат.

Заключение

Споттер – один из основных инструментов для мастера. Его применяют мастера СТО и мастера в частных гаражах. Сталкиваясь с проблемой кузовного ремонта, без этого чуда техники не обойтись. Споттер позволяет исправлять дефекты кузова быстро и качественно.

Важный момент: если у вас нет надобности использовать прибор часто, то совершенно не стоит покупать заводской по высокой цене.

Самодельное устройство – бюджетный и надежный инструмент для самостоятельного использования . Его достаточно просто изготовить из трансформатора от инверторного сварочного аппарата.

Однако, прежде чем приступить к сборке, взвесьте все за и против, попросту – стоит ли овчинка выделки? Как часто вам понадобится применять его? Легко ли вам достать комплектующие для его сборки?

Готовы ли вы потратить время и силы, но взамен приобрести опыт?

Решать вам! Помните, что нет ничего невозможного. Удачи в работе!
