Как подключить роторную косилку к мотоблоку

Настройка И Регулировка Сегментной Косилки

Косилка для мотоблока «Нева» относится к насадке, которая работает на приводе двигателя. Чаще всего используется роторная или сегментированная модель. Первый вариант оснащен парой вращающихся дисков и опорным колесом. Оборудование надежное, простое в эксплуатации и обслуживании. Во втором случае статор и вращающиеся элементы работают по принципу зубчатой ​​пилы.

Газонокосилка к мотоблоку Невы

Эта модель является одной из самых популярных модификаций. Работа устройства осуществляется с помощью редуктора со шкивом и ременным приводом. Крутящий момент передается от блока питания, после чего лопасти приводятся в рабочее состояние и работают до тех пор, пока двигатель не выключится. Устройство позволяет обрабатывать приличные участки за короткий промежуток времени.

Недостатками этого крепления являются быстрый износ и ненадежная конструкция привода. Косилка «Заря» на тракторе «Нева» обрабатывает траву и бобовые, но недостаточно хорошо обрабатывает посевы. Оптимальная работа агрегата обеспечивается при максимальной скорости вала. Скошенная растительность образуется в рулонах. Стоит отметить, что устройство прекрасно функционирует на ровных участках, но летит при малейшем препятствии в виде червоточин или муравьев.

КМ-0,5 («Терминатор»)

Этот инструмент подходит как для мотоциклов, так и для минитракторов. Устройство производится в Смоленской области, относится к типу роторных косилок, предназначенных для скашивания травы и низкорослых растений.

В отличие от «рассвет» и аналоги, рассматриваемая косилка для мотоблока «Нева» оснащена парой больших ножей, которые закреплены и работают по принципу вентилятора. Рабочая часть защищена защитным кожухом.

• Ножи изготовлены из высокопрочной стали, не требуют частой заточки.
• Высота среза может регулироваться в нескольких диапазонах (до 500 миллиметров).
• Высокая скорость позволяет максимально стричь траву.
• Аппарат не боится веток, мелких камней и других твердых предметов.
• Все элементы выполнены с точной калибровкой, выполненной на современном оборудовании.
• Два длинных ножа из высокопрочной стали, не требующих постоянной заточки.
• Детали обработаны сильной краской.

Нева МБ-2 мотор косилка

Устройство изготовлено непосредственно производителем оборудования на предприятии «Красный Октябрь». Поворотная модель прекрасно обрабатывает участки с густой растительностью, сложным рельефом и одиночными кустарниками. Косилка KR-0.5 оснащена одним режущим ножом, что повышает эффективность в труднопроходимой местности. Ширина прохода составляет 560 миллиметров.

Ниже приведены характеристики этого инструмента (в скобках указаны значения для роторной косилки Zarya и KM-0,5 Neva):

• Высота обрабатываемых растений до максимума составляет 100 (50/100) см.
• Рабочая ширина захвата. 560 (500/800) мм.
• Рабочая скорость. 4 км / ч.
• Стандартное оснащение. нож (запасной и основной резак / нож).
• Вес. 30 (35/35) кг.

Аналоги

Сегментная навесная косилка на мотоблоке «Нева» не так популярна, как роторная версия. В связи с этим выбор модификаций таких моделей также не отличается в широких пределах. Эти устройства характеризуются способностью более эффективно работать в районах с труднопроходимой местностью.

• Стандартная конструкция рамы.
• Колесо с приводом.
• Защитный кожух покрывает рабочие лопатки и соединенные с ними металлические стержни.

Оборудование позволяет изменять высоту покоса растительности в диапазонах, указанных производителем. Резцы в рабочем состоянии совершают поступательные движения. Принцип действия напоминает действие садовых ножниц. трава падает между активной частью лопастей и стопором. Вы можете сравнить механизм с зубчатой ​​пилой.

Назначение роторной косилки

Если фермера интересует, как может быть изготовлена косилка на трактор своими руками, необходимо сначала ознакомиться с её назначением и принципом работы. Подобное устройство предназначено для скашивания ненужной растительности на лугах, полях и прочих территориях, что позволяет поддерживать их в оптимальном состоянии. Косилки роторного типа представляют собой функциональное устройство, которое может применяться для скоса сорняков, а также для удаления кустов и других растений вдоль дорожного полотна.

Поскольку эффективность подобных агрегатов гораздо выше, нежели триммеров и прочих приспособлений, они повсеместно применяются в сельском и коммунальном хозяйстве. Незаменимы роторные косилки при выполнении работ по заготовке сена для скота, что делает их крайне востребованным типом оборудования.

Косилки помогают осуществлять быстрый покос травы

Разновидности

Планируя собрать это оборудование своими руками, необходимо помнить о том, что сенокосилка для трактора может быть двух основных типов. К первой группе устройств относятся изделия сегментного типа, предусматривающие использование металлических пластин и ножа. Основной особенностью этой категории изделий представляется доступная стоимость, сделавшая их крайне популярными среди потребителей.

Однако, сегментарные изделия отличаются низкой эффективностью при обработке внушительных зарослей травы, сорняков, кустарников, а также некоторых сельскохозяйственных культур. В связи с этим для подобных задач значительно чаще применяются роторные устройства, отличающиеся повышенной производительностью. Устройства второго типа обладают универсальным назначением, могут использоваться для работы с различными видами растений, заготовки сена для домашнего скота.

Обязательно почитайте: Сегментная косилка для трактора

Крепление к трактору

Выясняя, как сделать роторную косилку для трактора своими руками, потребуется определиться с типом её крепления к тракторной технике. От этого зависят функциональные возможности устройств, а также рабочие характеристики.

К их числу относятся:

• полунавесные агрегаты. Предусматривают наличие пневмоколеса, что позволяет равномернее распределить нагрузку. Крепятся в качестве заднего навесного оборудования с использованием кронштейна, а для подъема/спуска применяются гидравлические механизмы;
• навесные устройства. Оборудование крепится по стандартной схеме, располагается на фронтальной части трактора, подходит для эксплуатации в условиях сложного ландшафта;
• прицепное оборудование. Монтируется к гидравлической системе трактора, оснащается роторами в количестве не менее 3-х шт, которые устанавливаются сзади техники.

На этапе изучения чертежей мастеру целесообразно ознакомиться со способами монтажа косилки и при необходимости внести изменения в конструкцию выбранной модели устройства. Следует отметить, что самым простым в изготовлении представляются прицепные модели.

Схема роторной косилки

Роторные сенокосилки и цена на них

Роторную косилку рекомендуем купить аграриям, которым необходимо косить сухостой диаметром менее 100 мм, густую растительность или жесткие остатки подсолнечника или кукурузы. Но справится роторная модель и с уходом лужайки или небольшим участком в саду. Агрегатируется к приводу мотоблока Нева спереди или прицепным методом. Прицепные мульчируют траву, поэтому не подходят для аграриев, которым необходима заготовка травы на сено.

Работа роторной косилки осуществляется от ременного вала мотоблока. Подходит к мотоблокам «Нева» на бензиновом и дизельном ходу, как на видео. Для крепления к последним в комплектацию входит специальный переходник. Среди различных роторных косилок для «Нева» выделяются калужская «Заря» и питерская КР-05. В зависимости от модификации на роторных косилках 1-2 рабочих дисков, у КР — 05 рабочий орган 1, «Заря» имеет 2 диска. На диске при помощи подвижного шарнирного соединения закреплены 4 ножа. Подвижный шплинт при движении диска позволяет ножам под воздействием центробежной силы развернуться и они срезают траву. У «Зари» диски вращаются навстречу друг к другу, ширина обработки лужайки больше. Расположена конструкция роторной модели на специальных салазках, они позволяют простым движением регулировать высоту среза травы. Скошенная растительность ровными валами распределяется по две стороны и ее легко собрать вилами.

Работать с роторной косилкой просто, но раз в сутки необходимо раскручивать угловые соединения и промазывать шестерни литолом или машинным маслом. Прослужит техника при должном уходе дольше.

Рассмотрим популярные сегментные модели для мотоблока «Нева» подробнее на видео и фото. На видео ниже можно увидеть, как работает техника на поле и вдоль дороги.

Роторная «Заря»

Официальный производитель роторной косилки «Заря» — «Кадви» — находится в Калуге. Но на рынке много самодельных и китайских моделей, выполненных по схемам производителя “Калужский двигатель”. Внешне они отличаются только по цвету — у калужской «Зари» он ярко-красный, как на видео. Но это не основное отличие. У китайских качество хуже, так как для изготовления используют низкокачественный материал.

Официальная «Заря» для мотоблока «Нева» показала себя в использовании хорошо. Китайские и самодельные косилки всего лишь подделки, хотя и среди них можно найти модели приемлемого качества.

Характеристика сенокосилки «Заря» для мотоблока «Нева» и цена на аналоги и лицензионную технику в таблице:

ТХ «Заря»	Показатели
Производительность	0,2 га/час
Максимальная скорость	2-4 км/час
Ширина захвата	800 мм
Скорость вращения рабочих органов	2000-2400 об./мин.
Максимальная высота скашиваемой травы	100 см
Вес техники	35 кг
Цена на официальную модель/китайские аналоги	12 500/11 700 руб.

Купить дешевле можно напрямую у производителя в Калуге. Розничная цена выше на 10-15% и купить выгоднее оптом. Запасные части от отечественной модели подходят ко всем китайским аналогам, поэтому, в некоторых случаях, можно не переплачивать. Цена на б/у технику начинается от 5 000 руб., но не советуем приобретать технику старше 10 лет.

Роторная косилка КП -05

Официально КП-05 выпускают в СПб на заводе “Красный Октябрь”. Модель является официальной к мотоблоку «Нева» МБ-1 и МБ-2. Точных аналогов на рынке найти невозможно, но встречаются похожие косилки с низким качеством. Многолетний опыт и передовые технологии позволили производителю разработать оптимальную, функциональную и небольшую роторную косилку КП-05. Подробнее модель в работе, читатель может рассмотреть на видео.

Вес у техники меньший, чему у модели «Заря», поэтому КП-05 удобна для дачников и аграриев с небольшими личными участками. Справляется с любыми остатками культурных растений, кустарником, жесткой и густой травой. Мощность у крохи достаточная, чтобы справиться с жесткой растительностью.

КП -05 используют на неровной поверхности, так как рабочий орган в виде большого диска, легко подстраивается под любые неровности. Не боится косилка небольших камней и веток. Вокруг диска располагается металлический кожух, который защищает оператора от мелких частиц камней и растительности.

Роторная косилка КП-05

Характеристика КП-05 для мотоблока «Нева» МБ-1 и МБ-2 и цена в таблице:

ТХ КП-05	Показатели
Производительность	0,15 га/час
Максимальная скорость мотоблока при работе	2-4 км/час
Ширина захвата	560 мм
Скорость вращения рабочих органов	2300-2500 об./мин.
Максимальная высота скашиваемой травы	100 см
Вес техники	30 кг
Цена на официальную модель	14 500 руб.

Установка косилки на мотоблок – подробно для начинающих

Подготовка имеющегося в хозяйстве мотоблока перед скашиванием травы заключается в установке на него выбранной косилки.

Монтаж навесного оборудования выполняется в таком порядке:

1. Для начала необходимо закрепить натяжное устройство из комплекта косилки;
2. Далее потребуется надеть шкив приспособления на верхний фрикцион таим образом, чтобы передняя часть ступицы «смотрела» на фланец натяжного устройства;
3. После этого необходимо скрепить все установленные детали посредством винта;
4. Затем необходимо установить косилку и надеть ремень, после чего зафиксировать косилку при помощи штырей;
5. На следующем этапе нужно надеть фартук, предотвращающий попадание травы на оператора, и установить защитный щиток обратно на мотоблок. Более подробно об установке косилки на мотоблок расскажет видео.

Косилка-платформа

Чертеж косилки-повозки

На данном чертеже представлен вариант косилки-платформы, эффективно используемой в летнее время для кошения травы и сорняков, а в зимнее – в качестве снегоочистителя. Для уборки снежных масс на оборудование монтируют специальные насадки в форме звездочек, а летом – ножи. Эта модификация похожа на роторную косилку, однако, она трудная в исполнении. Данное оборудование позволяет срезать жесткую траву и убирать снежные наносы с наледью.

Конструкция данного оборудования, созданного своими руками, представляет собой два цилиндра соединенных зацепами с рамой и транспортерной лентой. Шасси создают из уголка или любого другого металла, который найдется в мастерской. На шасси устанавливают колеса, которые можно взять от ненужной коляски, и толстый фанерный лист, хотя в идеале лучше использовать металл. Габариты рамы могут быть разными, но оптимально будет 800х400 мм.

Главный узел состоит из двух цилиндров (5), ремня (3), рамы (10, 16, 17, 18,20), кронштейнов (19), уголков зацепов (4).

Рабочие цилиндры можно сделать из больших консервных банок, у которых необходимо вырезать дно и крышку, а на их место установить два кругляша из дерева. Вместо банок можно воспользоваться тонким металлическим листом и сделать из него 4 диска с внешним диаметром 200 мм и 4 с внутренним диаметром – 170 мм. При помощи болтов соединить попарно маленькие диски с большими. К этим конструкциям из дисков прикрепить по четыре ножа.

Поскольку ножи должны легко вращаться, то при их установке необходимо соблюсти между ними и дисками зазор в 1 мм. Тем не менее, необходимо чтобы все крепления были надежными, чтобы при вращении или столкновении со случайными камнями ножи не вырвало. Барабаны монтируются на раме, предварительно в них нужно установить втулки.

Рама собираемого своими руками. Оборудование состоит из верхней поперечины (10) и металлической полосы с уголками и подпяточными втулками (16). Для перекладины можно взять металлический уголок 35х35 мм. Цилиндры соединяются между собой ремнем, для установки которого в уголках высверливают пазы шириной 13 мм. Для этого же нижняя втулка ведущего барабана подвижно крепится на планке (15), а на верхние оси цилиндров устанавливаются натяжные уголки (20). К торцам поперечной балки натягивание уголков (20) осуществляется при помощи винтов М5х65 мм. Ремень для барабанов проще сделать из резиновой полосы, концы которой соединяются при помощи дюралевой пластины толщиной 2 мм.

Далее связать косилку с валом отбора мощности мотоблока. Работу косилки-повозки можно посмотреть на представленном видео.

https://youtube.com/watch?v=videoseries

Разновидности косилок для мотоблока

Косилку для мотоблока можно найти в магазинах или изготовить своими силами. Не стоит спешить и начинать самостоятельно изготавливать оборудование. Для начала нужно сравнить цены на сенокосилки в магазинах, они не настолько маленькие, как хотелось бы, но и не заоблачные.

Мастеров, которые решаются на самостоятельное изготовление косилки, привлекает тот факт, что на оборудовании можно сэкономить.

К тому же, процесс не очень сложный, на просторах интернета достаточно различных чертежей готовых моделей косилок, да и вещь, созданная своими руками, помогает испытать восторг и гордость.

Выбор разновидности косилки зависит от типа участка. Земля отличается по рельефу, трава по объему, размерам, составу. Именно основываясь на этих параметрах нужно выбирать технику. Существует всего три вида косилок на мотоблок:

Роторная

Модель пригодна для участка с низким уровнем растительности и маленькими кустами, зерновыми культурами. Косилка довольно производительна, используется на относительно равном месте с незначительными уклонами (10-20 градусов).

Боковой уклона на этих моделях не бывает больше 8 градусов. Значительный минус косилки к мотоблоку – большой шанс травмироваться. После скоса трава складывается по рядам, что позволяет не заморачиваться с ней в будущем. У роторных моделей очень простая конструкция, что снижает риск поломки.

В отдельной статье вы можете прочитать про навесное оборудование для мотоблока Нева.

Сегментная

Ножи этой модели двигаются в поступательно-возвратном направлении благодаря работе вала моторной системы. Особенности конструкции сегментной косилки для мотоблока сложнее, чем у аналогов, что способствует усложнению обслуживания. Но у моделей есть целый ряд преимуществ: боковое оснащение оборудования исключает возможность работы с уже скошенной травой, в отличие от роторных вариантов. Подвижные стригущие детали при кошении двигаются по рельефу земли, повторяя ландшафт. Такой механизм позволяет стричь растения почти под самый корень.

Косилка работает с отклонением ножевой части на 20 градусов, это позволяет обрабатывать даже самые неровные участки земли. Механизм активации и отключения оборудования совсем не связан с приводом мотоблока. Такое решение позволяет беспрепятственно отключить косилку в опасных ситуациях.

Баланс ножей в сегментных вариантах настроен максимально, что позволяет снизить вибрации в конструкции до минимального показателя.

Косилка-повозка (барабанная)

Конструкция похожа на роторную модель, но механизм устроен немного сложнее. Косилка выполнена из барабанов, которые скрепляются рамой и закрепами с лентой.

Грамотная установка косилки на мотоблок

Новоприобретенное изделие должно быть грамотно установлено на технику, чтобы обеспечивать нужную производительность и качество выполнения. Рассмотрим примерный порядок сборки и монтажа на примере роторной версии:

1. Проверяем комплектацию поставки (от модели к модели набор может отличаться, но, как правило, это приводный ремень, рама, штуцер, крепеж, роторная крышка, гидрошланг, опорные салазки, гидроцилиндр, система приводного ременного натяжения, роторы с ножами, ЗИП);

       2. К креплениям мотоблока монтируем раму таким образом, чтобы она составляла с вертикальной плоскостью 45 градусов и так, чтобы шлицевые детали смотрели вверх;

       3. Роторы устанавливаем на раму, чтобы их ножи расположились снизу

Важно, чтобы они полностью насадились на шлиц;

      4. Присоединяем роторную крышку на тот же шлиц;

      5. Производим фиксацию приложенными шплинтами и гайками;



      6. Монтируем систему натяжения, вытаскивая шплинт и откручивая контргайку на шкиве. Следующим шагом аккуратно выбиваем шкив, чтобы не потерялась шпонка. При правильно установленной системе, ее рукоять будет направлена вверх и зафиксирована болтами из ЗИП;

      7. Далее на раме болтами из ЗИП закрепляем салазки так, чтобы их вогнутая часть смотрела внутрь;

       8. Рассовываем кольца рамы – они должны расположиться снаружи рамы мотоблока. После этого окончательно подсоединяем ко второй косилку;

       9. Приводной ремень закидываем на шкив по ходу движения

Важно, чтобы мотоблок и косилка сохраняли соосность;

       10. Монтируем систему гидроцилиндр – гидрошланг (если подключение таковой предусмотрено на мотоблоке).

По окончанию сборки изделие необходимо подготовить к работе:

• активировать реверс на мототехнике;
• убрать грузы с колес (если были);
• поставить мотор на небольшие обороты;
• сделать тестовый запуск на ровном участке без помех, проверяя качество результата и, если это необходимо, регулируя ножи и скорость.

Техника безопасности по эксплуатации самодельной роторной косилки

Вы должны помнить о том что:

• нужно контролировать нагрузки допустимые именно на саму массу и оси;
• для того чтобы избежать каких-либо непредвиденных ситуаций лучше всего применять в работе трактор который располагает кабиной;
• прежде чем произвести запуск данного устройства для начала нужно перевести механизм в положение транспортного направления;
• вы должны помнить о том, что ни в коем случае в процессе работы в кабине водителя не должны находиться какие-либо лица посторонние;
• более того категорически запрещается производить транспортировку устройства если оно не закреплено, либо включена;
• помните о том, что если агрегат находится в своеобразном положении транспортного характера, то никаким образом нельзя совершать включение отборного вала который отвечает за тракторную мощность;
• перед каждым началом эксплуатации устройства в обязательном порядке вы должны произвести проверку того как затянуты и установлены все детали;
• если вам нужно произвести смену масла, накладки или попросту почистить саму косилку, в обязательном порядке необходимо для начала остановить сам транспорт и собственно произвести отключение вала карданного;
• пока полностью не остановились части косилки ротационного направления, ни в коем случае нельзя к ней подходить;
• когда производите работу с косилкой то не одевайте широкую одежу, так как чисто случайно складки ее могут попасть на устройство что собственно может стать причиной несчастного случая;
• к тому же нельзя чтобы во время работы устройства вблизи находились животные либо люди посторонние.

Косилка своими руками

Что нужно знать о роторной косилке для мотоблока

Косилки роторного типа походят для обработки участков небольшой площади с допустимым наличием естественного неровного ландшафта. Хорошая роторная косилка для мотоблока способна обслужить участок в несколько соток за считанные минуты.

Устройство

Конструкция представляет собой диск, на котором установлено несколько ножей. Ось диска располагается вертикально, а высота расположения – определяет высоту среза травы. Привод осуществляется от мотоблочного двигателя внутреннего сгорания – посредством ременной передачи вращение от вала отбора мощности передается на режущий инструмент. Под действием центробежной силы, возникающей при вращении диска, ножи расходятся и занимают рабочее положение. Срез травы происходит в момент контакта ножей и стеблей растительности.

Назначение

Роторная навесная косилка представляет собой разновидность навесного оборудования для модернизации мотоблока. Её основное назначение – покос травы на небольших сельскохозяйственных угодьях, приусадебных территориях, склонах (допустимый угол наклона читайте в инструкции по эксплуатации) и обочинах дорог. Полученная в результате скашивания биомасса может использоваться на корм скоту и домашней птице. Также косилка может применяться для уборки зерновых культур. Возможно использование в качестве газонокосилки.

Виды роторных косилок для мотоблока

Сегодня в магазинах доступны для покупки такие виды роторных косилок для мотоблоков, как:

однодисковые. В их конструкции используется один режущий диск. Именно его диаметром определяется ширина захвата;
двухдисковые агрегаты. В этом случае в конструкции присутствует два режущих диска, которые располагаются параллельно и ширина захвата уже определяется двумя диаметрами

При этом важно отметить, что сложность конструкции не слишком увеличивается по отношению к однодисковой сборке. При покосе травы двухдисковой косилкой, скошенная масса собирается в валок в междисковом пространстве, что впоследствии упрощает процедуру её уборки.

Преимущества роторных косилок

Как уже упоминалось выше, роторные устройства отличаются простотой конструкции, что уже само по себе является серьезным преимуществом. Также по результатам практического использования можно отметить и другие сильные стороны этих устройств:

• относительно небольшая масса и компактность. Размеры роторной косилки для мотоблока таковы, что без труда позволяют произвести её монтаж/демонтаж силами одного человека. К тому же для её транспортировки нет необходимости использовать прицеп или грузовую технику, она свободно перевозиться в автомобильном багажнике;
• простота обслуживания, которая вытекает из простоты конструкции. Все процедуры ТО преимущественно сводятся к затяжке резьбовых соединений и смазке трущихся узлов;
• безопасность эксплуатации определяется наличием защитных кожухов и заграждений;
• простота управления. Небольшая масса и продуманная геометрия позволяют оператору без труда маневрировать между препятствиями во время покоса и даже совершать «крутые виражи»;
• относительно низкая стоимость изделия.

Недостатки роторных косилок

Говоря о достоинствах роторных косилок для покоса травы нельзя не упомянуть об их недостатках, хотя их не так уж и много:

• максимально допустимая высота скашиваемой травы не должна превышать размер в 1 м.;
• могут служить причиной травмы при попадании в зону резания небольших камней и других предметов;
• резьбовые соединения крепления ножей требуют проверки и при необходимости затяжки с интервалом в 2 ч.

Меры безопасности при работе с роторной косилкой

Работа роторной косилки на мотоблоке требует от оператора и окружающих соблюдения определенных мер безопасности:

Перед запуском необходимо убедиться в надежности затяжки всех резьбовых соединений и геометрии монтажа оборудования на мотоблоке;
В случае необходимости эксплуатационного обслуживания в ходе работы следует заглушить двигатель;
В ходе эксплуатации следует с интервалом в 2 часа проверять надежность затяжки резьбовых креплений ножей и натяжения ремней привода;
Не допускается присутствие посторонних людей в непосредственной близости к зоне покоса;
При наличии на участке камней и других твердых предметов производить скашивание с особой осторожностью;
Все работы производить на скорости, не превышающей рекомендованную производителем.

Особенности роторной модели

Роторные косилки имеют простую конструкцию, что облегчает их обслуживание и ремонт. Рабочими органами являются диски, на которых вмонтированы ножи. Они закреплены на дисках при помощи подвижных шарниров. Дисков может быть от одного до нескольких. Чем больше рабочих дисков, тем шире будет площадь обрабатываемой поверхности.

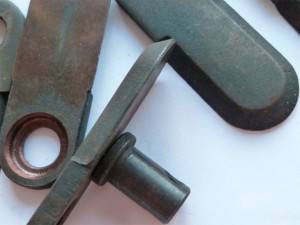

Ножи для косилок

Цена на запасные части и комплектующие невысокая. На наши модели роторных косилок запасные части можно купить в любом специализированном магазине. Импортные модели не старше 10 лет обслуживаются не хуже. Косилки старше 10 лет импортного производства могут не иметь запасных деталей, так как некоторые модели уже не выпускают.

Владелец роторной косилки без труда облагородит лужайку перед домом и запасет траву на зиму для скота. Удобна небольшая модель для мотоблока во время очистки площадей вокруг плодовых деревьев и грядок.

Производят роторные косилки у нас, а так же за рубежом. Среди самых крупных и популярных моделей выделяются косилки для мотоблоков «Нева», «Заря», «Крот», «Фаворит». Модели отличаются количеством рабочих органов и регулировкой высоты среза травы. Для уборки травы на корм животным можно использовать модели с высотой до 20 см, на придомовой территории хорошо показали себя сенокосилки с высотой среза в 5 см.

Агрегатируется с мотоблокоми «Фаворит», «Крот», «Нева» роторная косилка несколькими способами:

1. Спереди — навесная;
2. Сзади — прицепная.

Отзывы лучше о навесных моделях к мотоблокам «Нева» и «Каскад», «Крот», «Фаворит». Их мощность выше и работать с мотоблоком проще, так как просматривается вся обрабатываемая площадь.

По способу покоса травы косилки роторные разделяют на виды:

1. Для скоса травы и укладки в ровный ряд. Подходит для покоса травы на сено.
2. Мульчирование травы. Измельченная трава быстро перегнивает, подходит для обработки лужаек.

Утяжеленная модель косилки «Заря»

Подбирая модель для своего мотоблока «Нева», «Салют», «Зоря», «Фаворит», «Крот» рекомендуется учитывать следующие факторы:

Особенности ландшафта.
Цель приобретения (для покоса травы на сено скоту или для выравнивания лужайки перед домом).
Вес косилки (важно при транспортировке, так как большую модель перевозить сложно).
Производительность (для небольшой лужайки достаточно самой миниатюрной косилки с небольшой мощностью).
Вид скоса травы (для заготовки сена на корм скоту не подойдут модели, которые мульчируют траву).

Видео: Как Переделать Роторную Косилку К Мотоблоку

Эти два диска установлены на сварной раме и связаны с приводом ВОМ. Вращение дисков должно происходить навстречу друг другу, что позволит косить траву рядами.

Самодельная сегментная косилка на мотоблоке

Эта сегментная косилка на пешеходном тракторе изготовлена ​​из металлических балок 15x50x120. Им нужно просверлить в них 12 отверстий, чтобы они соответствовали их болтам М8. В будущем к этим болтам будет прикреплена направляющая (89 см) с зубьями и ножами. Ножи установлены с обеих сторон балки.

Оплетки и зажимы крепятся на обоих концах балки. К главной раме можно прикрепить колесо, которое можно снять с нежелательной коляски. Под воздействием ПТО мотоблока трактор начинает работу режущей части косилки. Вы можете увидеть это более подробно на картинке:

основная сварная рама (1), кронштейны (2), шестерня (3), монтаж и регулировка тормозной системы (4), стопорная стопорная защелка (5), главные арки (6 и 8), шарнирный корпус (7), ножка ( 9), газопровод (10), регулирующий клапан (11), бензобак (12), ручка (13), рычаги (14 и 17), механизм блокировки (15), крепежный болт (16), рычаг регулировки газа (18) ), зажим (19), глушитель двигателя (20), двигатель (21), крепежные элементы (22), крышка (23), режущие лезвия (24 и 25), крышка (26), ползун (27), элементы крепления (28) ), рама ножа (29), шток (30), палец (31), нижние загрузочные пластины th и верхние части (32 и 33).

Собранная из этого чертежа газонокосилка легко косит траву. В действии эту самодельную косилку можно увидеть на видео.

Как подключить домашнюю косилку к блоку двигателя

Ручная газонокосилка не даст желаемого результата, если она неправильно прикреплена к двигателю. При установке газонокосилки необходимо соблюдать определенные правила.

Прежде всего, вам необходимо перевести моторный блок в режим реверса. Блок сцепления находится в муфте сцепления перед подключением к ВОМ. Используйте пружинный штифт, чтобы закрепить соединение. Отсутствие пружины приведет к неисправности прицепа.

Для большей безопасности лезвия косилки должны быть закрыты защитным кожухом. Колеса мотоблока содержат грузы, которые помогают обрабатывать почву. Поскольку они не нужны при стрижке травы, их следует удалить. Стрижка газонокосилки должна начинаться с самой низкой скорости. Вам не нужно торопиться и делать это плавно на поворотах. Если вы собрали газонокосилку для своего моторного агрегата своими руками, прежде всего, ее работа должна быть безопасной.

Когда косилка подключена к двигателю и работает, достигается довольно высокая скорость ножевых дисков. В случае отказа прибора вы или другие лица можете получить травму. Поэтому сначала подумайте, есть ли у вас возможность сделать такое устройство. Действительно, купить готовую газонокосилку для мотоцикла будет гораздо дешевле, чем лекарство и лечение для поврежденных органов или нервов.
