Как наточить цепь бензопилы напильником

Способы заточки цепи бензопилы

Как говорилось выше, существует несколько различных способов это сделать. Самыми популярными являются:

• заточка напильником,
• болгаркой,
• электрическим станком
• и так называемым «ручным» станком.

Напильником

Напильник хорошо справится с заточкой цепи

Такой вид заточки является самым простым. В этот набор входит круглый и плоский напильник, особые державки, шаблон-калибр, крючок для удаления стружки и другие. И если инструменты заточки напильником могут несколько различаться, то тем не менее они имеют примерно одинаковую логику и тот же функционал.

Диаметр круглого напильника напрямую зависит от размера цепи:

Как затачивать?

Процесс заточки делится на несколько этапов:

Нужно убедиться, что у пилы включен цепной тормоз

После следует крепко зажать инструмент в тисках. Зуб, с которого была начата заточка, следует чем-либо пометить, чтобы нечаянно не начать затачивать зубья ещё раз

Перед заточкой обратить внимание на специальную пометку, которой производитель указал максимальный угол возможной заточки. Выполнять саму заточку следует в сторону указательных стрелок

Помимо зубьев затачивается также ограничитель

Это может понадобиться со временем, поскольку ввиду заточек снижается высота зубьев. Как правило, ограничитель затачивается через две-три заточки зубьев. Если этого не сделать, то во время работы с инструментом могут возникнуть проблемы.

А вы пробовали самостоятельно точить цепь бензопилы?

Было дело!Не довелось

Советы от специалистов

1. При отсутствии опыта лучше не начинать с дорогих цепей.
2. Движения должны производиться только в одном направлении «от себя». Причём для каждого из зубьев должно производиться одинаковое количество движений с примерно равным прикладыванием усилий.
3. Для заточки вертикальной плоскости напильник должен быть расположен строго под прямым углом, а для заточки горизонтальной – под углом 20-30 градусов.
4. Если перед заточкой было обнаружено, что не все зубья имеют одинаковую высоту, то ориентиром становится самый низкий из них.

Плюсы:

Минусы:

Болгаркой

Один из способов заточить цепь пилы — это болгарка

Такой способ не очень одобряется профессионалами, поскольку высок риск повреждения как инструмента, так и того, кто непосредственно и будет натачивать пилу. При этом на первый взгляд этот метод нравится многим, но на практике всё гораздо сложнее, чем кажется.

Тем не менее, способ всё ещё актуален.

1. Цепь должна оставаться на шине.
2. На болгарку крепится диск (желательно не новый) толщиной в полтора-два миллиметра.
3. Перед цепью и шиной должна стоять небольшая преграда.
4. Угол при заточке такой же, как описано в первом способе.
5. После процесса обязательно подтянуть цепь.

Профессионалы особенно не рекомендуют этот способ новичкам, поскольку высок риск нанести тяжёлые увечья и травмы.

Плюсы:

Минусы:

Электрическим станком

Электрические станки для заточки

Такие станки оснащены специальными функциями для заточки под под определённым углом. Благодаря станку появляется гарантия, что диск к цепи будет подведён с максимальной точностью и аккуратностью. Также существуют станки со специальными тисками для зажатия цепи. Этот способ максимально подходит для новичков, поскольку удобство и безопасность гарантированы. Стоимость такого станка напрямую зависит от его функциональности.

Станком с ручным приводом

На вид станок с ручным приводом напоминает лучковую пилу. Разве что на месте, где бы располагалось полотно такой пилы, находится напильник. Такой станок даёт возможность наточить и подогнать зубья бензопилы под нужный размер. В станок встроен механизм, благодаря которому можно выстроить нужный размер.

Во время процесса понадобиться всего два-три движения, после чего можно переходить к следующему зубу. Этим же станком можно наточить и ограничитель. Разница лишь в самом напильнике, а точнее – в его форме. Так как при наточке зубьев необходим круглый напильник, а при заточке ограничителя – плоский.

Плюсы:

Минусы:

Станки с ручным приводом

Советы от профессионалов

1. Перед тем, как начать заточку каким-либо способом, нужно включить пилу примерно на минуту. Делается это для того, чтобы смазочное масло попало на каждую деталь.
2. Обязательно время от времени затачивать цепь и никогда не откладывать это дело на потом.
3. Наблюдать за натяжением цепи при работе. При обнаружении неполадок стоит тут же исправить их. Плохо натянутая цепь является травмоопасным предметом.

Выше описаны самые распространённые способы заточки бензопилы. Свой способ стоит выбирать исходя из умений, знаний правил безопасности и опыта работы с инструментом.

Сравнение достоинств механизированной и ручной заточки

Механизированная заточка на специальных станках с электрическим приводом производится без учета индивидуальных особенностей цепи, в частности, степени ее износа. Все режущие звенья затачиваются под стандартный шаблон, что неизбежно сказывается на уменьшении ее рабочего ресурса.

Во втором случае потеря рабочего времени компенсируется продлением срока службы цепи, поскольку каждое ее звено правится индивидуально. Дополнительные преимущества ручной заточки в экономии материальных средств, возможности выполнить работу в полевых условиях.

При соблюдении определенных требований и наличии необходимого оборудования качество ручной заточки цепей не уступает станочному уровню.

Почему происходит затупление инструмента?

Заточка цепи требуется при её затуплении, поэтому для увеличения её срока службы требуется избегать следующих влияющих факторов:

• использовать старые звёздочки и новые цепи или наоборот;
• не применять смазку;
• заливать в бензопилу некачественное масло;
• не менять звёзды после стачивания их профиля и видимого износа;
• не контролировать степень натяжения.

Если соблюдать правила эксплуатации инструмента, то он прослужит максимально долго. Точение требуется выполнять только при условии действительной необходимости данной процедуры, так как она снижает срок службы в среднем на 30%.

Особенности работы на ручном и автоматическом станках

Беспроводные, в частности, роликовые станки для заточки цепей менее производительные, тем не менее, обеспечивают высокое качество заточки и сохранность обрабатываемой детали.

• Технология предусматривает надежную фиксацию цепи, определение степени и угла заточки по самому изношенному зубу.
• Автоматическое приспособление позволяет при отличном качестве заточить цепь с существенной экономией времени. Для получения должного результата достаточно заправить цепь в прорезь станка, выставить по таблице нужный угол заточки и включить двигатель.

Массовое применение автоматизированной заточной техники в частных неспециализированных структурах ограничивается ее высокой себестоимостью.

Использование болгарки в качестве заточного инструмента бензопилы

Можно заточить цепь бензопилы болгаркой, правда в данном случае потребуется проявить точность, так как использование этой методики не предполагает применения ограничителей. Предварительно оборудование закрепляется на верстаке или столе, для чего лучше изготовить какой-нибудь хомут. После закрепления электроинструмента его проверяют на наличие вибраций. Закреплённый электроинструмент проверяется на наличие вибраций, которые недопустимы при выполнении точных действий. Техника заточки заключается в проведении звеньев по абразивному кругу.

Помимо этого при использовании болгарки есть ещё риск допустить несколько ошибок:

• толщина удаляемого слоя не контролируется;
• высока вероятность в допущении ошибок при затачивании зубьев;
• есть опасность прорезки соединительного ушка, фиксирующего звенья.

Заточка болгаркой Источник prosto-instrumenty.ru Закрепляя болгарку хомутом или тисками, диск располагают в вертикальной плоскости. Альтернативный метод заключается в закреплении в тисках ни болгарки, а пилы, в то время как к ней подносится инструмент.

Конструкция пилы

Для лучшего понимания, что такое цепная бензопила и как она работает желательно знать, как она устроена.

Первые пильные цепи появились на свет в начале ХХ века. Конструкторы на стали ломать голову, просто на цепь смонтировали зубья, которые быстро теряли работоспособность. По виду они напоминали те, которые стоят на ручных ножовках по дереву. Затачивание такой бензопилы вызывало большие сложности. Но, многократные попытки создать совершенную пильную цепь увенчались успехом только в 1947 году. Эта бензопила обладает звеньями с г-образной формой реза. Современные цепи – это, по сути, прямые предки этой разработки. Если во время работы стала снижаться скорость реза, бензопила в руках мастера начинает «гулять», то скорее всего, пильная цепь потеряла свои эксплуатационные свойства, то есть затупилась и надо принимать меры по их восстановлению.

Полезные советы

Увеличить срок эксплуатации можно, если чередовать ручную заточку с использованием специального станка. Последний позволяет максимально точно выровнять углы заточки на станке. Глубина стачивания не должна быть большой.

Необходимо соблюдать меры безопасности, которые позволяют выполнять распил древесины любой величины с максимальной эффективностью и с минимальным уровнем опасности для человека:

1. Перед сборкой цепного инструмента и установкой гарнитуры рекомендуется ознакомиться с правилами использования. Это связано с тем, что каждый инструмент имеет свои особенности.
2. Выполнять работы с использованием пилы необходимо в рукавицах и защитных очках.
3. Для работы рекомендуется выбирать прилегающую одежду из натуральных плотных материалов и максимально надежную обувь.
4. Проводить распил дерева с использованием бензопилы необходимо в устойчивом и безопасном положении, при этом сам материал необходимо расположить также максимально устойчиво. Гарантировать устойчивость поможет установка зубчатого упора на бревне.
5. Во время работы пилу необходимо удерживать обеими руками, постоянно контролировать процесс распила.

Современные бензопилы используются в бытовых и в промышленных условиях

При этом важно поддерживать производительность и высокие показатели эффективности инструмента, которые напрямую зависят от состояния заточенной цепной гарнитуры

Как вы производите заточку цепки бензопилы: предпочитаете кустарные методы или доверяете это дело профессионалам?

Способы решения текущих проблем

Недорогая бензопильная техника комплектуется относительно недолговечными пильными гарнитурами бюджетного уровня. В перспективе такие шины и цепи заменяются более престижными и долговечными в работе моделями.

Практики предлагают оригинальный способ повышения прочности и износостойкости бюджетных устройств, известный под названием стабилизации внутренней структуры металла.

Для этого новая шина на протяжении полутора-двух недель при температуре 55-65°С прогревается в масляной ванне. Подтверждением эффективности такой технологии служат положительные отзывы владельцев бытовых моделей.

Оптимальные способы заточки цепи бензопилы

Способы затачивания цепей вручную:

1. Приспособления для направления полотна напильника под определённым углом к затачиваемым звеньям. Имеют простую конструкцию, но при этом достаточно сложны для освоения новичками, так как требуется опыт подбора углов и определённые техники владения затачивающим инструментом.
2. Ручное устройство для заточки цепей бензопил, закрепляемое к шине, но позволяющее точно фиксировать под заданным углом. В отличии от обычных приспособлений имеет направляющие, которые не позволяют смещаться в плоскости точения. Подстройка глубины реза проводится плоским напильником по ограничителю высоты.

Натачивание при помощи электроинструментов:

1. Специализированных станков, в которых предусмотрены крепления под звенья с точным позиционированием угла заточки и глубиной реза, обладающих высокой производительностью. Обеспечивают наилучшее качество точения, однако применяются профессионалами или в промышленных целях.
2. Болгарки, которую необходимо надёжно закрепить относительно затачиваемого звена под определённым углом. Процесс отличается сложностью равномерного точения, высокой скоростью вращения диска, которая не позволяет точно контролировать снятие металлических слоёв.

Напильник для цепи

Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.

Параметры напильника для заточки цепи

Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.

Шаг цепи (мм)	Толщина звена (мм)	Диаметр напильника (мм)	Угол заточки (градусы)	Градус наклона режущего зуба
1/4″(6.35мм)	1,1-1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,1	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3 (для продольного пиления)	4	10	0,65 мм
0.325″ (8,25 мм)	1,3	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,5	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,6	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,3-1,6 (для продольного пиления)	4,8	10	0,75 мм
3/8″ (9.3 мм)	1,3	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,5	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,6	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм
0.404″ (10,26 мм)	1,6	5,5	30	0,75 мм
0.404″ (10,26 мм)	1,6 1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм

Кроме того, необходимо учитывать, что большинство напильников продается без ручки. Ее стоит приобрести отдельно. Это разумеется не касается наборов напильников, в которых большей частью напильники ручками укомплектованы.

Вспомогательные устройства для заточки цепи

Вне всякого сомнения, опытный пользователь бензопил сможет заточить цепь без различных вспомогательных устройств и приспособлений, что называется «на глазок». Но для этого необходимо иметь опыт, который нужно вначале получить. А это гораздо удобнее делать с помощью различных приспособлений, которые позволят провести заточку цепи правильно. Давайте рассмотрим самые популярные из них.

Контрольный калибр

Данное приспособление позволяет:

• Контролировать расстояние до ограничителя глубины
• Проверять угол заточки режущих зубьев цепи
• Очищать канавку и измерять ее глубину
• Определять передний угол зуба

То есть с помощью контрольного калибра вы сможете, после того как провели предварительную заточку определить верно ли это сделано. Нелишним будет провести измерение и до начала заточки цепи. Производство Stihl.

Зажимная державка

Это простое приспособление позволяет проводить заточку цепи на необходимой высоте и под нужный углом. Она плотно прилегает к зубу и ограничивает глубину ведения напильника. А благодаря нанесенным рискам, вы сможете контролировать и необходимый угол. Необходимо выбирать державку исходя из шага затачиваемой цепи.

Комбинированный шаблон

В отличии от комбинированного калибра, производимого Штилем, шаблон от Husqvarna позволяет не только замерять, но и непосредственно проводить заточку. Шаблоны тоже необходимо подбирать по шагу цепи.

Направляющая для державок

Несмотря на нанесенные на державку риски, порой точно выдержать угол бывает непросто, особенно неопытному пользователю. Поэтому Stihl предлагает специальную направляющую FF1, которая на пильную шину и позволяет точно выдержать необходимый угол заточки.

Шаблон для заточки

Кроме комбинированных шаблонов, Хускварна производит и шаблоны обычные, которые позволяют соблюдать правильный угол при заточке зубьев цепей бензопил.

Зажимная державка 2 в 1

При правильной заточке цепи необходимо выполнять две операции: заточку режущих зубьев и заточку ограничителя глубины. Stihl предлагает универсальное решение- зажимную державку для двух напильников, которыми одновременно вы выполняете обе операции.

Заточное роликовое устройство Stihl FG4

Это заточное устройство устанавливается на шину, точно выдерживая необходимый угол, а так же позволяет проверять и править ограничители глубины реза на цепи.

Приспособление для заточки цепи Stihl FG 2

При использовании данного приспособления цепь с бензопилы необходимо снять. Это одно из самых точных устройств, при помощи которых можно наточить пильную цепь для бензиновой пилы.

Наборы напильников

Наборы напильников, в зависимости от производителя могут содержать в себе следующие приспособления:

• Напильник(-и) круглый различного диаметра
• Напильник плоский
• Шаблоны
• Державки
• Контрольный калибр

Наборы Stihl

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм; Напильник плоский; Калибр

Технология ручной заточки

Выбор диаметра круглого напильника определяется шагом пильной цепи Показателям 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский напильник потребуется для уменьшения высоты упоров режущих звеньев.

• Держателем цепи может служить приспособление любого вида, которое входит в перечень стандартного заточного комплекта. Для стабильности угла заточки необходимо использовать простой шаблон, лекало или специальный калибр.
• Максимальное превышение напильника над спинкой зуба не более 1/5 своего диаметра.
• Во избежание одностороннего износа напильник рекомендуется периодически проворачивать на 90 градусов, удерживать по отношению к вертикальной плоскости 90 градусов и 15-30 градусов — в горизонтальной.
• Для заточки каждого звена желательно использовать одинаковое количество рабочих проходов.

Многие домашние умельцы предпочитают работать, зажав цепь в тиски. Со стороны экспертов возражений нет, при условии, что цепь не будет деформирована.

Ручная заточка цепи напильником (надфилем)

Первое, о чем стоит упомянуть, это то, что ручной способ применим только в тех случаях, когда нет критичного износа зубьев. Он лишь корректирует зубья. Для сильно изношенной цепи бензопилы следует использовать электрически станки или дополнительный инструмент. Допустим, что износ звеньев не достиг того самого критического значения. Что нам понадобится для механической заточки? Всего два инструмента – круглый и плоский напильник. Плоский вид понадобится для подпиловки ограничителя глубины, а круглый – для коррекции кромок зуба. Полезный совет! Существуют специальные наборы для заточки пильных цепей, которые, как правило, продаются в специализированных магазинах. Такие инструменты эффективнее всего справляются с задачей, они удобны и гарантируют хороший результат.

Шаг цепи	Диаметр напильника, мм	Бензопила FUBAG	Электропила FUBAG
1/4“	4 мм
0,325“	4,8 мм	FPS 56
3/8“	5,2 мм	FPS 37 ; FPS 46	FES 1814C ; FES 2016C ; FES 2016 ; FES2216
0,404“	5,5 мм

Подобрали инструмент? Переходим к этапу подготовки 1. Для начала следует провести очистку и внешний осмотр цепи

Обратите внимание на возможные дефекты, вроде сломанных и изогнутых зубьев.2. В качестве эталона выбирается самый тупой или поврежденный зуб

После его заточки под него будут подгоняться и все остальные элементы цепи.3. Чтобы начать работать остается ровно расположить пилу, позаботиться о ее неподвижности, а после натянуть цепь и включить тормоз цепи.Теперь перейдем непосредственно к формированию рекомендуемого угла и режущих кромок

Здесь важно освоить основной метод заточки круглым напильником: 1. Располагайте напильник выше плоскости зуба на 1/5-1/4 собственного диаметра

2. Работайте в горизонтальной плоскости перпендикулярной вертикальной плоскости шины, соблюдая рекомендации по углу заточки (например, удерживайте напильник под углом 30°, чтобы подготовить цепь к поперечной распиловке древесины).

3. Двигайте напильник в сторону боковой режущей кромки, равномерно прилагая усилия и немного проворачивая его относительно собственной оси.

Полезный совет! Совершайте одинаковое количество движений напильников и контролируйте усилие для каждого зуба. Это гарантирует равномерное стачивание и поможет соблюсти одинаковую длину зубьев.Звучит просто? На деле понадобится немного сноровки и навыка. Для тех, кто только пытается разобраться в том, как заточить цепь бензопилы напильником есть способ облегчить задачу. Воспользуйтесь дополнительными механическими устройствами: направляющими, шаблонами, оправками и т.д.

Как только все зубья были заточены, пора перейти к коррекции ограничителя глубины плоским напильником. Для удобства выполнения этих работ применяют специальный опиловочный шаблон. Полезный совет! Как убедится в правильности заточки напильником? Воспользуйтесь старым проверенным методом контроля и формирования навыка. Закрасьте режущие кромки, после чего выполните 2-3 движения напильником и посмотрите на результат. Окрашенный материал сточился равномерно? Вы на верном пути!

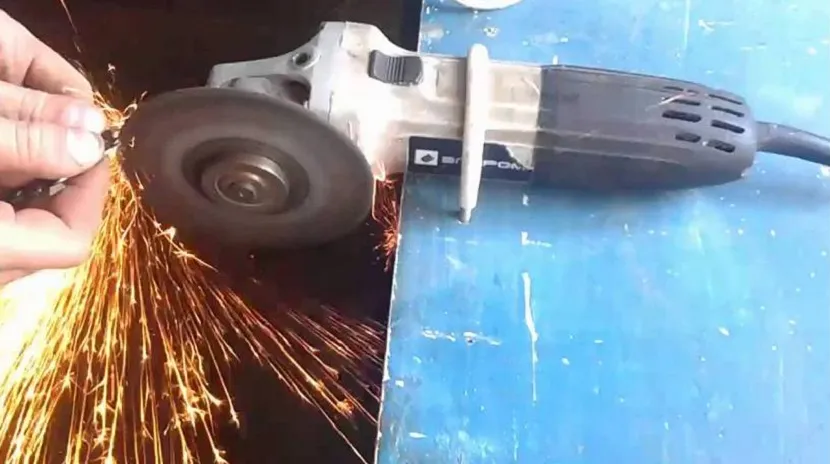

Заточка цепи для бензопилы своими руками с помощью болгарки

Специалисты серьёзно рекомендуют не применять этот способ неопытным мастерам. Он довольно опасный.

Но если другого выхода нет, то надо соблюдать правила безопасности. Болгарку необходимо установить в тиски и надёжно зажать. После включения инструмента к вращающейся поверхности диска поднести затачиваемую кромку. Так как с применением болгарки невозможно выдерживать постоянный угол заточки, то заточенный таким образом зуб будет существенно отличаться от обработанного напильником. Кроме того, есть риск надреза диском болгарки ушка крепления зуба.

Заточка цепи болгаркой ФОТО: youtube.com

Применение специальных станков

Не всегда можно использовать ручной инструмент с шаблоном. К примеру, если режущая кромка во время работы соприкоснулась с грунтом, есть вероятность ее деформации. В этой ситуации применяется специальный станок. Станок бывает двух видов:

1. Механический.
2. Электрический.

Механический станок имеет конструкцию, которая выглядит как лучковая пила, но с круглым напильником. Применять станок можно для выравнивания показателя длины всех кромок, для восстановления правильной геометрии. Рассматриваемый станок имеет сложную систему установки параметров обработки. Заточка выполняется примерно 2-3 движениями, после чего станок устанавливается на новое место.

Электрический станок прост в использовании. Специальная система настроек позволяет правильно позиционировать обрабатываемую поверхность, а также подвести диск с высокой точностью. Некоторые модели имеют автоматическую систему зажима тисков на момент опускания диска. Стоимость электрического варианта исполнения несколько выше, но при этом значительно повышается производительность, можно добиться наиболее точного результата.

Как определить, что цепь затупилась?

Ручная заточка цепей на бензопилах требуется в следующих случаях:

• появляются вибрации при пилении плотных материалов, инструмент стремится вырваться из запила;
• качество пиления заметно ухудшилось: на торцевых частях появляются заусенцы или наблюдается повышенная шероховатость;
• увязает полотно в толщине материала и его трудно доставать, проводить распиливание становится невозможным;
• шина пилы не погружается в древесину при продольном распиливании, требуется приложение усилий для прижатия полотна;
• цепь на бензопиле быстро изнашивается, перегревается;
• увеличивается расход топлива при выполнении одинакового объёма работ.

Заточка цепи напильником

Все размеры указаны в мм.

Самая распространенная технология в частном секторе, когда бензопила эксплуатируется на любительском уровне, и под рукой нет специальных приспособлений. На практике в быту реализуется простейший вариант заточки – круглым напильником. Его рекомендуемые диаметры: для цепи размером 1,3 – на 4, для 1,6 – на 5.

А если рядом нет линейки, и замерить в точности, до мм, параметр невозможно? Как определить, какой напильник понадобится?  Существует такое правило выбора – инструмент в средней части не должен выступать над зубом больше, чем на 1/5 своего сечения.  Это отмечено на рисунке (с левой стороны).

Но заточка цепи лишь одним напильником, «на глазок» – это крайний случай, и то, если работник имеет высочайшую квалификацию, большой опыт в этом деле, и заострение кромок производится лишь 1 – 2 раза, не более. То есть когда цепь нужно лишь поправить. Но для систематического ее приведения в рабочее состояние такая методика явно не подходит.

Рекомендуется вместе с бензопилой приобрести специальный комплект для заточки цепи. В его состав обычно входят 2 напильника (круглый + плоский), крючок для очистки звеньев и ограничитель глубины.

Цена – от 590 рублей (зависит от производителя). Это позволит произвести заточку более корректно, не нарушая заводских параметров цепи. С учетом стоимости бензопилы, расходы незначительные и вполне оправданные.
