Как сделать гильотину для резки металла своими руками?

Стоимость услуг по резке

Когда возникает необходимость в использовании гильотины, вы можете сделать ее своими руками, либо приобрести готовую.

Самый простой вариант готового резака — это стационарная ручная гильотина, стоимостью ориентировочно десять тысяч рублей.

Однако ее недостаток в том, что ручная машина может резать листовой металл до 7 мм в толщину. Поэтому чаще используется для резки алюминия.

Листы профильного алюминия наиболее востребованный материал в строительстве в последнее время, его цена не высока, он прост в использовании, однако не редко требует резки.

Из производителей, ручная гильотина которых отличается высоким качеством, можно отметить Stalex, Say-Mak. Дальневосточная компания Папшер выпускает ножницы для частного пользования, в их ассортимент входит не только ручная, но и электромеханическая гильотина. Цена на приборы на российском рынке доступна для среднестатистического покупателя.

К сожалению, электромеханическая гильотина, которая используется не на производстве, а в домашнем строительстве, хоть и имеет максимальную нажимную силу в 1400 Джоулей, резать сталь электромеханическая гильотина не сможет.

Рубка стальных листов своими руками возможна только гидравлическим типом.

За услугой по резке металла можно обратиться на любое металлообрабатывающее предприятие. Это относительно дешевый способ резки, при котором обязательно шлифуют места срезов специальным шлифовальным диском.

Например, фирма Bosh предлагает качественные ножи, функционал которых достаточно большой, цена их тоже высока, но при этом срок эксплуатации превышает срок эксплуатации аналогов в 4-7 раз.

Еще одним немаловажным свойством будет то, что производитель формирует ножи с алмазным напылением, которое позволяет длительное время не затупливать резак (примерно десять резок).

Металлообрабатывающие станки — дорогая и сложная техника, купить которую в состоянии не каждая мастерская, не говоря уже об отдельном человеке. Но многие из станков можно сделать самостоятельно. Например, ручная гильотина для резки металла своими руками — не столь и недостижимая цель. Все что нужно — умение работать со сваркой и некоторыми слесарными инструментами.

Естественно, совсем без финансовых вложений не обойтись. Ножи, к примеру, самостоятельно изготовить не выйдет никак. Это сложная деталь заводского производства, для которой требуется специальная сталь и станки для ее обработки. Но купить ножи для гильотины можно без труда на рынке, в интернете или в специализированных магазинах.

Если предлагают ножи для гильотины, отработавшие несколько лет на большом заводе, можете покупать, но с оглядкой на то, какой металл вы собираетесь резать на своем станке. Если кровельную сталь или профнастил, то покупайте без опасений. С таким заданием после заточки они справятся без труда. Но вот для резки арматуры, уголка или листа толще 1,5 мм потребуются новые ножи, без «рабочего стажа». Они стоят относительно недорого, и выбрать их можно как по длине, так и по углу заточки и высоте.

Многие умельцы под ножи используют различные металлические детали машин, например рессоры, сделанные из стали достаточной твердости. Но такие ножницы будут полезными только для грубого раскроя тонколистовой стали — добиться идеальной прямолинейности лезвия при отсутствии боковых отклонений в домашних условиях сложно, практически невозможно. Лучше остановиться на покупке ножей заводского изготовления. Особенности взаимодействия ножа и стального листа требуют особой прочности режущей кромки.

Конструктивные элементы

Ручная гильотина для резки металла имеет следующие составные элементы:

Станина;
Рабочий стол;
Нож;
Вертикальные направляющие;
Зубчатые рейки (привод);
Редуктор;
Рычаг;
Линейка.

Особенности рабочего стола

В качестве рабочей поверхности выступает металлическая плита толщиной не меньше 1 см. Использовать для этого древесину, пусть и очень толстую панель, не рекомендуется, так как она станет пружинить, деформироваться

Оборудованию же важно оставаться в одном неизменном положении

На плиту устанавливаются 2 направляющие (труба круглая или профильная). По ним станет двигаться верхняя балка с ножом. Желательно выбрать толстостенный материал. При этом направляющие необходимо разместить таким образом, чтобы они были точно параллельны друг другу и в перпендикулярной плоскости к столу.

К горизонтальной балке впоследствии будет закреплен нож. Балке необходимо обеспечить свободное перемещение по направляющим. При этом не должно быть лишнего сопротивления, но и люфта допускать тоже не нужно. Добиться этого возможно путем наваривания по краям балки втулок, которые будут вставляться в направляющие с небольшим зазором. Внутренние поверхности втулок следует смазать.

Приводной механизм

Обеспечить вертикальное движение балки можно с помощью зубчатых реек, приварив их на ее торцах. Разместив рейки по обеим сторонам, можно добиться равномерного движения. Усилия на рейку будет передаваться с шестеренки, соединяемых с рычажным механизмом. Учитывая различные соотношения рычага и диаметр шестерни, возможно достичь необходимых усилий, прикладываемых ножом. При этом влияние на привод будет минимальным.

Для того чтобы обеспечить равномерное вращение шестерен, их необходимо соединить общим валом, который можно разместить под рабочей плоскостью. Аналогом конструкции может стать педальный привод. Чтобы исключить самопроизвольное опускание балки рекомендуется установить фиксатор верхнего положения или возвратную пружину.

Режущие ножи

Создавая гильотину своими руками лучше использовать нож промышленного изготовления. Он будет обладать рядом преимуществ, одно из которых заточка под необходимым углом, необходимым для качественной рубки. При этом исходный угол требуется сохранять при последующих заточках. Также желательно применять 2 ножа, один из которых фиксируется на станине, а второй – к верхней балке.

Рекомендуемый зазор составляет 0,1 – 0,7 миллиметров. Все зависит от толщины раскраиваемых листов.

На промышленных гильотинных установках наклон режущего ножа может регулироваться. Угол наклона может меняться до 3 градусов. Условия домашней сборки подобной регулировки добиться не позволят. Поэтому необходима строго вертикальная установка.

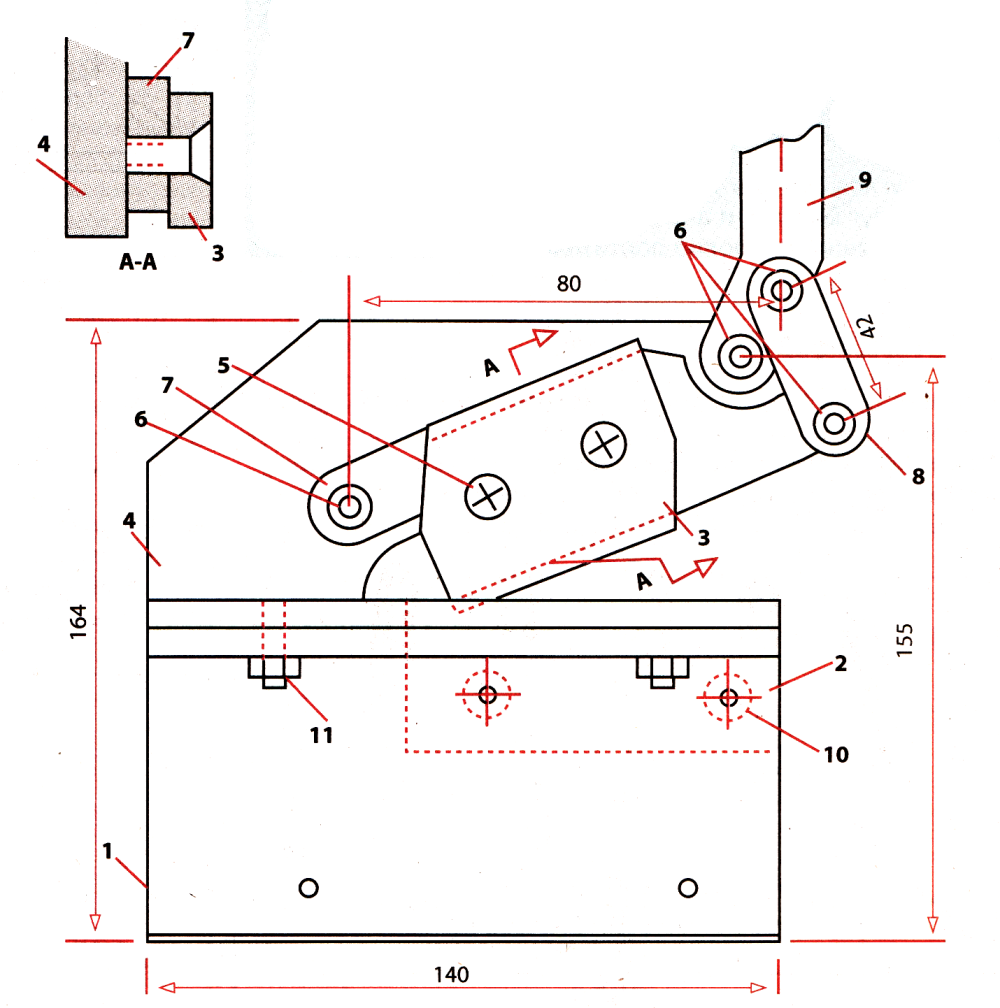

Соблюдая основные технологические правила, данные чертежей можно создать высокоэффективный станок для домашнего применения, который способен разрезать как бумажный листа, так и толстый лист металла.

Рекомендуем также к прочтению:

Распространенные модели

Арматурную сталь, полосу, квадрат, кругляк для каркасных, армирующих, конструкционных работ перерабатывает в требуемый размер станок для резки арматуры смж, получивший широкое распространение.

У моделей 172 А, 172 БМА технические характеристики отличаются только наличием у 172 БМА одиночного хода (9 ход/мин). Предельно допустимые размеры заготовки:

квадрат 036 мм;
ø 40 мм;
полоса 40×12 мм.

В непрерывном режиме у 172 кулиса делает 33 ход/мин.

Весит станок для резки арматуры смж соответственно: 172 А — 435 кг, 172 БМА — 450 кг, при мощности двигателя 3 КВт.

Стандарт на ножевые полосы

Ножи изготавливаются из инструментальной стали марки Х12Ф1, ХБФ, 5ХНВС, 6ХС, 6ХВ2С. Решение о замене материала принимается по сравнению справочных данных рассматриваемого изделия с марками, указанными выше.

Климатическое исполнение УХЛЗ. ГОСТ 15150-69.

Модель с задним упором

Делается с задним упором гильотина по металлу своими руками довольно просто. Для начала необходимо заняться станиной. В данном случае чугун использовать можно. Верхнюю платформу необходимо подгонять под нее. После этого появится возможность зафиксировать верхнюю балку. Непосредственно задний фиксатор следует устанавливать только после ножей. Дополнительно есть возможность использовать гидравлические направляющие. В данном случае многое зависит от типа прессовательного устройства. Если он малогабаритный, то стойки боковые можно делать узкими. В противном случае их придется расширять для удобства.

Ошибки в планировании

Для корректной работы самодельного инструмента нужно обеспечить точность выполнения всех деталей. Для этого тщательно изучается чертёж будущей гильотины и делается макет. Профили составных частей устройства из схемы можно распечатать на принтере, а затем вырезать. В результате можно с помощью бумажной модели проверить соответствие частей инструмента и их совместимость. Если это небольшая ручная гильотина, большую часть деталей можно распечатать в натуральную величину. После вырезания профиля детали получается шаблон для разметки на металлической заготовке.

Плоские детали гильотинных ножниц можно изготавливать из стального листа 10-15 мм толщиной. Разметку контура деталей удобней делать указанным выше способом. Вырезание и обработка заготовок составных частей гильотины производятся обычно с помощью болгарки, дрели, пил по металлу и напильников. За неимением заводского оборудования придётся проявить терпение и изобретательность.

Устройство и преимущества электромеханических гильотинных ножниц

Основной элемент, который имеют все гильотины электромеханические по металлу – это массивное основание, станина, к которой крепятся все остальные узлы и агрегаты. На ней смонтированы все основные конструктивные элементы станка, а также – электромеханический привод. Резка, рубка листовых заготовок с помощью электромеханических гильотинных ножниц выгодно отличается в сравнении с другими, встречающимися на практике методами выполнения работы. К основным достоинствам данного агрегата следует отнести:

Идеальная точность реза электрической гильотины для резки металла.
Отличное качество металлообработки, полное отсутствие традиционных дефектов, таких как неравномерность скосов, наличие зазубрин и прочих неровностей, смятие кромки. Все это приводит к резкому снижению качества заготовок.
Минимизация образования отходов за счет использования электромеханических гильотинных ножниц.
Высокая производительность гильотинных ножниц. Допускается возможность одновременной обработки нескольких листов металла, уложенных в стопку.
Отличный шанс для организации рентабельного производства, серийного выпуска деталей и, как результат, повышение прибыли за счет уменьшения себестоимости конечного продукта.

3 Виды гильотинных ножниц по металлу

В зависимости от толщины, размеров и свойств разрезаемого материала, интенсивности эксплуатации станка в ряде случае достаточно использовать ножницы гильотинные ручные, а в других – требуется установка гидравлического или электромеханического оборудования. На сегодняшний день производители предлагают большой ассортимент разнообразных моделей станков с различными опциями.

Самые мощные установки оснащены электроприводом и используются на крупных предприятиях в серийном производстве. Управление таким оборудованием осуществляют с помощью системы ЧПУ или контроллера. Качество резки отличное в обоих случаях, но гильотинные ножницы с ЧПУ позволяют полностью автоматизировать рабочий процесс и более функциональны. Цена на станки по металлу, соответственно, также варьируется в очень широких пределах. Но по принципу работы на сегодняшний день выделяют 5 типов данных установок:

Гильотинные ручные ножницы по металлу – простейшее оборудование, которое применяется в производстве наиболее широко. Станок разрезает тонкие металлические листы, оргстекло, пластмассу, плотный картон и резину. Так как для функционирования этого оборудования электроэнергия не нужна, то подведение дополнительных коммуникаций не требуется, и его можно разместить в любом помещении. Благодаря этому, стоимость производственных процессов гораздо меньше, чем при использовании других типов гильотинных установок. Работу станка обеспечивает механизм рычажно-пружинного действия.
Гидравлические ножницы – используют преимущественно на средних и крупных предприятиях. Их отличает высокая точность разреза, а также возможность обработки металла различной толщины. Нож приводится в действие гидравлическим приводом. Фиксация листа производится по всей длине разрезания прижимными гидравлическими цилиндрами, а регулировка зазора между верхним и нижним режущими ножами осуществляется механическим способом. Высокая точность реза достигается за счет высокоточной линейки и большой массы конструкции станка.
Ножницы пневматические – принцип действия этого оборудования идентичен принципу гидравлических установок, но в них используется сжатый воздух, а не рабочая жидкость. Высокую точность резки обеспечивает задняя встроенная линейка. Работа механизма, основанная на давлении сжатого воздуха, позволяет обрабатывать заготовки большой толщины.
Механические станки – это оборудование зарекомендовало себя как качественное и надежное, способное выполнять поставленные задачи. В то же время, они характеризуются низким уровнем электропотребления. Нож приводится в действие посредством карданного вала, получающего крутящий момент от электрического двигателя через промежуточную муфту.
Электромеханическая гильотина – этот вид является самым продуктивным, потому что отличается значительным КПД и большой точностью разрезания, высчитываемого в микронах встроенным компьютером.

Существуют также комбинированные модели станков. Наиболее распространенная и популярная модель – пневматические ножницы НА3214 с наклонным ножом. Они надежны, просты в эксплуатации и ремонте. Предназначены для высокоточного разрезания листовых материалов с предельными характеристиками:

прочность до 50 кгс/мм2 (500 МПа);
ширина до 1,6 м;
толщина до 2,5 мм.

Приводятся в действие кривошипным механизмом, лист фиксируется пневматическими цилиндрами. Задний упор имеет ручной привод, зазор между верхним и нижним режущими ножами настраивается вручную. В отличие от гидравлических ножниц, их возможно эксплуатировать при низких температурах, а благодаря отсутствию подтеков масла рабочая зона станка всегда чистая.

Основные части гильотинных ножниц

Гильотина по металлу своими руками состоит из таких основных частей:

станины;
рабочего стола;
вертикальных направляющих;
зубчатых реек;
редуктора;
рычага (педали);
линейки.

Рабочий стол

Основанием служит металлический стол из плиты толщиной не менее 10 мм. Деревянный щит, даже большой толщины использовать нежелательно

Дерево пружинит и может коробиться при перепадах влажности, а для резки металла важно, чтобы станок находился в строго определенном положении

К плите привариваются две направляющие трубки круглого или прямоугольного сечения, или прутка, по которым будет двигаться верхняя балка с ножом. Если используется трубка, то она должна быть толстостенной.

Направляющие должны быть строго параллельными между собой и перпендикулярными по отношению к плоскости стола.

Горизонтальная балка, к которой будет крепиться верхний нож, должна перемещаться по направляющим без сопротивления, но и без люфтов. Это обеспечат наваренные на торцы или вмонтированные в балку втулки, в которые и вставляются направляющие с минимальным зазором. Внутренняя часть втулки и поверхности направляющих шлифуются и смазываются.

Привод

Вертикальное усилие на балку передается посредством зубчатых реек, приваренных на торцах. Для обеспечения равномерного движения балки, рейки должны быть по обе ее стороны. Усилие на рейку передается с шестерни, соединенное непосредственно с рычажным механизмом, или с редукционной шестерней. Используя различное соотношение рычагом и диаметры шестерней, можно добиться желаемого усилия на ноже при минимальном воздействии на привод.

Чтобы обе приводные шестерни вращались равномерно, они соединены валом, который проходит под столом. Вместо приводного рычага можно использовать педаль. Чтобы балка не опускалась самостоятельно, устанавливаются фиксаторы верхнего положения или возвратные пружины.

Ножи, как уже упоминалось, используются промышленного изготовления. Они заточены в заводских условиях под определенным углом, который необходимо сохранять при повторной заточке. Они закрепляются на станине и балке болтами, отверстия под которые предусмотрены при изготовлении.

На заводских гильотинах наклон верхнего ножа от вертикали регулируется и составляет 1-3 0 . В домашних условиях такой точности добиться невозможно, поэтому нож устанавливается строго вертикально. При небольших толщинах обрабатываемого листа незначительное увеличение требуемого усилия практически незаметно.

Что можно резать самодельной гильотиной?

Самодельные гильотинные ножницы способны функционировать как полноценное заводское оборудование. Это убеждение доказали многие домашние мастера, создавшие подобный станок в домашних условиях.

Наиболее распространенными модификациями являются устройства, имеющие прямое движение ножа и с изменением угла. В первом случае нож двигается в вертикальном положении и обеспечивает точную резку металлических изделий. Вторая модификация способна разрезать не только листовой металл, но и пруты арматуры и большие металлические уголки.

Самодельная гильотина имеет некоторые ограничения по габаритам. Это объясняется просто. Промышленное оборудование обладает различными типами привода (гидравлическим, пневматическим, электрическим). В самодельном устройстве привод выглядит как механический рычаг или педальный механизм. Приложенное же мастером усилие напрямую влияет на толщину разрезаемого материала.

Гильотина для резки металла, собранная собственными силами, может быть оборудована электромеханическим приводом. Гидравлику или пневматику на привод установить достаточно сложно.

Самодельная гильотина способна разрезать:

Сталь листовая – черная и оцинкованная толщиной до 1,5 миллиметров;
Сталь нержавеющая до 0,6 миллиметров;
Алюминий;
Пластмассу;
Картон.

При конструировании оборудовании желательно учитывать планируемый к резке материал.

https://youtube.com/watch?v=2Z9sDi_GVkE

Что такое гильотинные ножницы?

Гильотина – специализированное оборудование для разрезания металлических листов. Раскрой может быть, как продольный, так и поперечный, но вырезать с помощью гильотинных ножниц не получится. Длина заготовки практически не ограничена. Конструкция гильотины позволяет выполнить точный разрез без дефектов, защитив верхний полимерный слой.

Основные конструктивные элементы:

станина;
ножи.

Станина – две стойки, связанные балкой и траверсами. Она оснащена рабочим столом для подачи металла. Нижний нож, обычно, фиксирован, а верхний установлен на подвижной балке. Оба изготавливаются из высоколегированной закалённой стали. Существуют конструкции с нижним подвижным лезвием.

Длина	110 – 2000 мм
Толщина	12 – 120 мм
Ширина	50 – 200 мм

Таблица 1. Характеристики ножей гильотинных ножниц

Современные гильотинные ножницы оборудуются градуированным упором для серийного разрезания и ограничителем для примерной подгонки размеров.

Отрезанный материал подпадает на возвратный поддон. Дабы станок не перегружался его оснащают предохранительной шпилькой, которая в случае критической отметки срезается, останавливая процесс резки.

Преимущества рубки металла гильотиной

Для производства и частных мастерских наличие гильотины для рубки металла — очевидный плюс. Достоинств у такого процесса огромное количество:

небольшая энергоемкость во время рабочего процесса;
низкая стоимость самого процесса, быстрая окупаемость и экономия за счет небольшого количества отходов;
металл сразу после рубки готов к дальнейшей обработке, его не нужно остужать;
минимум транспортных издержек.

Давление лезвия ножа происходит равномерно по всей поверхности обрабатываемого листа. За счет этого и снижаются усилия, необходимые для технологического процесса. Наличие пресса позволяет осуществлять резку металла стопками.

Гидравлическая гильотина

Такой станок снабжен системой гидравлического привода. Производится чаще всего в единичных экземплярах, поскольку такое оборудование обладает большими габаритами и весом.

Позволяет осуществлять серийную и штучную рубку металлических листовых заготовок размером до 6 м и толщиной более 20 мм. Основное преимущество гидравлической гильотины — высокая производительность труда.

Ножи в гидравлике двигаются по прямой или по дугообразной траектории. Расположение ножниц контролируется в ручном, полуавтоматическом или автоматическом режимах. Также данные станки отличаются отсутствием шума при работе.

Электромеханическая гильотина

Производительность такого станка — 60 ходов ножниц за минуту. При этом работает в более шумном режиме, чем гидравлика. Чаще используется на тех предприятиях, где необходимо разрезать более толстые листы металла и обеспечить высокую производительность. Также подходят такие станки для небольших мастерских, поскольку имеют небольшие, компактные размеры по сравнению с гидравликой.

Нож работает от кривошипно-шатунного механизма, который подключен к валу отбора мощности. Последний работает от электродвигателя.

Наличие ЧПУ делает данные механизмы более точными станками для рубки металла.

Пневматическая гильотина

Пневматика работает за счет сжатого воздуха и отличается большей производительностью, чем гидравлика. Запускает рабочий процесс магистраль со сжатым воздухом. Рассматриваемое оборудование встречается на предприятиях, занимающихся крупносерийным выпуском металлических изделий.

Это стационарный вид станка, который не подходит для частных мастерских и небольших производств.

Моя домашняя гильотина (44 фото + 1 видео + 2 гиф)

Я сам ее сделал. Ее нож опускается не реже раза в неделю, а иногда и по нескольку раз в день. Тут на днях была тема про мечи палачей. Почитал и подумал – а почему б и мне не рассказать про свое подземелье и «орудия пыток»?

Чтоб все было ясно, начну издалека. Под землю мне пришлось спуститься 10 января прошлого года. Я этот день в 6 утра любимая жена сказала мне, что она – бурундук. В смысле, что у нее две полоски.

Хочется написать, что я много работаю с деревом. Но это не правда. Работаю я с людьми, а с деревом – отдыхаю. В основном режу бензопилой скульптуры, но и прочую мелочь тоже делаю. Мужчины знают, как тяжело отвоевать в доме угол для своего «пыльного» хобби. Мне повезло. Как только въехали в квартиру, я отжал целую комнату. Делал мебель, делал ремонт, не спеша. Жил себе не тужил.

Что можно резать самодельной гильотиной?

Самодельные гильотинные ножницы способны функционировать как полноценное заводское оборудование. Это убеждение доказали многие домашние мастера, создавшие подобный станок в домашних условиях.

Наиболее распространенными модификациями являются устройства, имеющие прямое движение ножа и с изменением угла. В первом случае нож двигается в вертикальном положении и обеспечивает точную резку металлических изделий. Вторая модификация способна разрезать не только листовой металл, но и пруты арматуры и большие металлические уголки.

Самодельная гильотина имеет некоторые ограничения по габаритам. Это объясняется просто. Промышленное оборудование обладает различными типами привода (гидравлическим, пневматическим, электрическим). В самодельном устройстве привод выглядит как механический рычаг или педальный механизм. Приложенное же мастером усилие напрямую влияет на толщину разрезаемого материала.

Гильотина для резки металла, собранная собственными силами, может быть оборудована электромеханическим приводом. Гидравлику или пневматику на привод установить достаточно сложно.

Самодельная гильотина способна разрезать:

Сталь листовая – черная и оцинкованная толщиной до 1,5 миллиметров;
Сталь нержавеющая до 0,6 миллиметров;
Алюминий;
Пластмассу;
Картон.

При конструировании оборудовании желательно учитывать планируемый к резке материал.

Станок для резки металла своими руками

Резка металла может производиться не только на производстве.

Если возникает необходимость разреза листов металла, например, листов профильного алюминия, и получения ровного и гладкого среза, то ручная резак-гильотина может быть сделана самостоятельно.

Такой станок основным элементом имеет винтовой пресс-струбцина, к которому подсоединяется разрезающий инструмент.

Стальное несущее основание у пресса должно быть не менее 10 миллиметров. Для того чтобы закрепить нижний нож и стол к основе, в нем делают сверлом пазы для фасонных болтов.

На эти болты надеваются направляющие трубки и привариваются к основе. Верхний нож, а точнее его лезвие, должно быть изготовлено из инструментальной стали.

Крепят его своими руками к головкам фасонных болтов и усиливающему ложементу. К основе нижний нож крепится с помощью пяти болтов.

Материалом, из которого делают стол, крышку пресса, может быть десяти миллиметровая фанера, текстолит, стеклотекстолит.

Резак должен быть устойчив, а для придания точности резки строго перпендикулярно к кромке нижнего ножа приклеивают линейку к столу пресса.

Работает станок, собранный своими руками, следующим образом.

Лист алюминия или другого листового металла нужно разместить на выдвижном столе и прижать к линейке. Зафиксировать своими руками, затягивая на стяжных шпильках пресса гайки, и привести в действие верхний нож с помощью гаек.

Модификация на 3 кВт

Гильотина по металлу на 3 кВт предельной частотой способна похвастаться на уровне 35 Гц. Также следует отметить, что модели способны работать с заготовками, толщина которых не превышает 3 мм. Чаще всего их используют именно для рубки стальных листов. В данном случае можно использовать как оцинкованный, так и нержавеющий материал. Станины у таких устройств, как правило, устанавливаются широкие. Блоки управления могут использоваться самые разнообразные.

В связи с большими габаритами рамы разрабатывают с боковыми упорами. При этом фиксаторы на платформе обязаны находиться с обеих сторон. Высота верхней балки равняется в среднем около 40 см. Лезвия в данном случае стандартно устанавливаются закаленного типа под углом в 3 градуса. Подающие механизмы для таких моделей подходят больше всего гидравлического типа.
