Как сделать самодельный садовый измельчитель своими руками

Виды

Промышленность предлагает дробилки для дерева различных конструкций. Выбор той или иной модели напрямую зависит от объема предполагаемых работ. Крупным предприятиям, занимающимся вырубкой леса, предпочтительнее автономные устройства, которые устанавливаются на трактора и гарантированно справятся с любым количеством отходов. Для загородного дома или дачи рационально приобрести портативную дробилку с электроприводом.

Существует несколько основных видов дробилок для дерева, каждый из них имеет свои особенности:

  • дисковая дробилка;
  • барабанный измельчитель;
  • роторный агрегат с вертикальным или горизонтальным валом;
  • молотковые дробилки различных конструкций.

Дисковые дробилки для щепы и барабанные измельчители отлично подходят для деревообрабатывающих предприятий. Данные агрегаты с легкостью справляются с толстыми ветками, а при необходимости разобьют в щепу цельные стволы. Качество щепы, которая получается на выходе, позволяет использовать ее для изготовления древесных плит, минуя стадию дополнительной обработки.

Роторные агрегаты, или шредеры, идеально подходят для переработки древесных отходов строительства. Деревянные балки, извлекаемые из разрушаемых ветхих зданий, доски, использованные в качестве опалубки, как правило, изобилуют различными металлическими предметами, это саморезы, скобы, гвозди. Данные устройства позволяют измельчить дерево и отделить его от металла.

Молотковая дробилка для древесины отлично подходит для измельчения готовой щепы, для доведения ее размеров до желаемой фракции. Основная часть устройства – металлические молотки на маятниковом подвесе.

Подготовка материалов

Для изготовления измельчителя потребуется довольно много металла. Чтобы сэкономить на материалах, можно их часть попробовать отыскать в домашнем хозяйстве. Для сборки рамы необходимы:

  1. Одинарный уголок с равными гранями. Ширина начинается от 50 мм.
  2. Квадратная труба или два уголка, которые сварены «коробкой». Размер грани — 35 мм.
  3. Квадратная труба с гранями в 40 мм.
  4. Швеллер номером от 6,5 до 10.
  5. Трубы, диаметр которых от 32 до 48 мм.

Не забываем про материалы, например, о швеллере

Для того чтобы закрепить электродвигатель, нужно взять лист металла толщиной 10 мм. Размеры должны соответствовать запроектированному расстоянию между отверстиями для монтажа с запасом 3-5 см. Чтобы натянуть ремень, можно использовать два вида устройств:

  1. Отверстия в металлическом листе выполняются не круглыми, а продолговатыми. Это необходимо для того, чтобы была возможность двигать раму и фиксировать болтами.
  2. Плита ставится на шарнир (с одной стороны). В таком случае под весом двигателя происходит натяжение ремня. С другой стороны плита фиксируется.

Для сборки самого простого измельчителя для дробления веток придётся купить 20-30 дисковых пил с закалёнными зубцами и такое же количество приставочных шайб (обычно используется диаметр в 20 мм). При таком количестве пил рабочая часть будет составлять около 8 см. В дальнейшем её можно расширять или уменьшать.

У дисковой пилы толщина зубцов немного больше, чем основание, поэтому нельзя крепить отдельные пилы впритык друг к другу. Между ними нужно устанавливать шайбы.

Вал вытачивается на станке из цельной стальной заготовки, но перед этим нужно подобрать два подшипника, под размер которых будет изготавливаться деталь. Необходимо изготовить корпусы для подшипников или же приобрести их в специализированном магазине.

Если же в конструкции шредера предусмотрены рубящие ножи, то основой может служить вал для фуганка, но нужно будет поменять диаметры осей, на которые прессуются подшипники. Рабочую часть лучше сделать размером до 10 см. Ножи обычно вытачиваются на станке из старых автомобильных рессор.

Разновидности измельчителей

Оборудование бывает автономное, электрическое, прицепное. У каждого есть плюсы и минусы.

  • Автономные агрегаты хороши тем, что не зависят от источника питания. Их можно взять в лес, пользоваться далеко от жилых помещений. Недостаток оборудования – сильный шум при работе и выбросы углекислого газа.
  • Электрические. Бесшумны, у них отсутствуют опасные выбросы. Более легкие по весу, потому что не нужно заливать топливо. Но они обладают меньшей мощностью, чем автономные.
  • Прицепные дробилки используют в лесных хозяйствах. Они установлены на поворотных площадках. Снабжены режущими дисками. У промышленного оборудования есть настройка коррекции размеров готового сырья.

Установки можно различить по конструкции, по виду обрабатываемого сырья, по размерам дробленого материала.

Сырье закладывают в бытовой агрегат рукой, поэтому при работе следует соблюдать технику безопасности во избежания травм.

По типу конструкции

По устройству механизма дробилки бывают:

  • Проходные. Их рабочим элементом является ротор. Он опускается в землю на установленную глубину и перерабатывает все, что попадает под ножи. Недостаток – маленькая ширина для работы, от 50 до 70 см.
  • Дисковые. Выполняют измельчение с помощью диска, на котором находятся зубцы с режущей поверхностью, движущиеся в разных направлениях.
  • Роторные. У них основным рабочим узлом считается бур с фрезой, который измельчает материал.

По виду сырья

Отходы древесины используют для производства бумаги, картона, более мелкая переработка идет на изготовление плит ОСП. Чтобы переработать стволы, бревна, толстые ветви, нужны промышленные шредеры.

Установки могут быть стандартными или универсальными. Измельчитель бревен размалывает сырье длиной до метра. Вторые – размельчают мелкие бруски, щепу, тонкие ветки.

По уровню дробления

Дробилки различают по назначению. Одни из них производят щепу, другие измельчители древесины превращают сырье в опилки и стружку. Крупные фрагменты получают переработкой отходов рубительными машинами, которые снабжены ротором или дисками.

Чтобы получить мелкую взвесь, как опилки или стружку, используют молотковые агрегаты. Материал измельчается под воздействием вращающихся молотков. Установленные сита регулируют размер готового сырья.

Виды измельчителей

В первую очередь, рубительная машина для производства щепы отличается по типу двигателя:

  1. Дизельный.
  2. Бензиновый измельчитель.
  3. Электрический.

В случае с самостоятельным собиранием станка, нужно учитывать, какая мощность потребуется, и то, какой мотор есть на хозяйстве, или какой можно недорого приобрести.

Еще одна важная характеристика – тип конструкции. Своими руками можно сделать станок:

  1. Стационарный.
  2. Мобильный

Стационарные – это обычно мощные устройства для переработки довольно крупных отходов. А вот мобильный измельчитель древесины подойдет для частного дома или дачи, его можно всегда перемещать к месту работы: в сад, лес, или сарай.

Главная характеристика – принцип работы. Тут нужно детальнее ознакомиться с каждым типом дробилки древесины, чтобы определиться, какой лучше подойдет в конкретной ситуации.

Ножевой

Шредер для древесины такого типа – отличный вариант для работы с толстыми ветками, обрезками деревьев. Рабочий механизм – это основание, на котором установлены несколько ножей. Материал подают под небольшим углом, и ножи его измельчают, получается своеобразная мельница для опилок. Размер переработанного сырья (щепок) будет отличаться в зависимости от скорости вращения вала, силы подачи и размеров исходного материала.

Барабанный

Если нужен качественный измельчитель древесины российского производства, то лучше выбрать барабанный тип. Он подходит для работы с крупным материалом: пни, бревна, толстые ветки. Основной измельчающий механизм – вал с установленными на поверхности несколькими ножами. В отличие от предыдущего вида, тут древесина закладывается по прямой, и лезвия нарезают торцевую часть. В результате получается щепа, измельченная поперек волокон, поэтому она не подойдет для арболита или ОСП. Но отлично подойдет в качестве топлива для систем отопления, коптилок, и для ландшафтных работ.

Дисковый

В основе конструкции этого типа также вал, но режущими элементами выступают не ножи, а пильные диски. При работе с дисковой дробилкой древесины получаются крупные фракции щепы, которые подойдет для отопления, огородно-садовых работ, копчения и даже для ОСП. Чтобы отрегулировать толщину древесных щепок, нужно лишь настроить промежуток между режущими дисками, и изменить угол подачи. В специальных магазинах есть даже моющая дробилка для древесных опилок дискового типа, но самостоятельно сделать ее сложно, от такого варианта лучше отказаться.

Молотковый

Молотковые дробилки для опилок – хороший вариант для универсальных работ. Благодаря ножевому устройству они режут древесину, а потом еще и дробят материал до мелкой фракции. Такая мультифункциональность позволяет производить материал для арболита, топливных брикетов, биотоплива, картонно-бумажных листов. Молотковые дробилки для мелких опилок оснащены специальными металлическими «пальцами», которые ударяют по металлическим опорам, и дробят попавшую туда древесину. Опилки, которые не попали под пальцы, засасываются воздухом обратно, и еще раз проходят дробление.

Шредер

Специализированный станок, который используется на производства для производства грязной древесины: строительного леса, шпал, стоек с гвоздями. Переработанный материал кроме своей плохой «родословной» имеет и некачественную структуру. Используется для отопления.

Виды двигателей

Самодельный измельчитель веток имеет одну принципиальную конструкцию. Различие может быть по мощности электромотора. Для более мощных устройств применяется бензиновый двигатель, с его помощью можно измельчать деревья со стволами диаметром более 100 мм. Бензиновые отличаются мобильностью за счет своей самостоятельности и независимости от источников питания.

Электрические приводы для садового измельчителя веток разделяют на три основных вида по значению мощности:

  1. Для переработки мусора на небольших территориях применяют двигатель рабочей мощностью до 1,5 кВт, он способен перемолоть ветки диаметром до 2 см.
  2. При измельчении веток до 4 см, на приусадебном участке используют привод мощностью до 4 кВт.
  3. Значение 6 кВт и более применяют при работе по уборке отходов древесины на больших территориях.

Крутящий момент передается при помощи цепной или ременной передачи, либо установкой ножей шредера на сам вал двигателя.

Дисковый измельчитель

В отличие от двухвального, дисковый измельчитель требует гораздо меньше деталей, времени и усилий при сборке.

Необходимые материалы:

  • мотор;
  • ножи;
  • профильная труба;
  • металлический лист для создания диска;
  • листовой металл 2 мм в толщину для защитного панциря и приемного отсека.

Такое небольшое количество деталей объясняется малой мощностью аппарата. Если двухвальный механизм может перемолоть в щепки толстые ветки диаметром до 10 см, этот справится максимум с 2-х сантиметровыми. Ножи можно сделать так, как описано в инструкции выше.

Ход работы:

  1. Из профильной трубы сделайте каркас.
  2. Поместите двигатель внутрь каркаса.
  3. Поверх двигателя установите отражающий щит из листового металла.
  4. В отражающем щите прорежьте отверстие для вала.
  5. В диске просверлите отверстие для установки на вал и небольшие прорези для фиксации ножей.
  6. Соберите диск с ножами и установите его внутрь.
  7. Сделайте приемный отсек из листового металла по вышеописанной инструкции и установите его на измельчитель.

Как видите, ничего сложного, главное – обзавестись всеми необходимыми деталями. Самодельный измельчитель древесины с двумя валами обладает большой мощностью и предназначен для переработки крупных веток. Размеры щепы можно контролировать от 2 см до 8 см в зависимости от числа ножей на один вал. опубликовано econet.ru

Садовый измельчитель своими руками: основные элементы конструкции

Садовый измельчитель, он же шредер или чиппер, существенно облегчает процесс ухода за дачным участком. С его помощью можно легко очистить территорию от веток и травы. Переработанное сырье можно заложить в компостную яму для получения натурального удобрения. Полученную мелкую древесину целесообразно использовать в качестве дров для отопления домика. Измельченная щепа от фруктовых деревьев идеально подходит для копчения мяса.

Шредер для травы и веток поможет справиться с растительным мусором на участке

Конструкция садового шредера достаточно проста. Она состоит из таких основных деталей:

  • бункера;
  • привода;
  • измельчительного механизма;
  • металлической рамы с защитным кожухом.

Некоторые модели могут быть оборудованы дополнительными элементами:

  • бункером для измельченного органического мусора;
  • проталкивателем;
  • ситом для регулирования фракции щепы.

Принцип работы любого измельчителя такой же, как у мясорубки и заключается в следующем. При включении шредера в работу начинает запускаться двигатель, который приводит в действие рабочий вал, оснащенный режущим механизмом. В это время садовый мусор попадает в приемную воронку и с помощью режущего устройства измельчается до состояния мелкой щепы.

Щепа из измельченных веток может использоваться в качестве компоста для растений

Измельчительный механизм

Перед тем как приступить к созданию самодельного шредера, необходимо четко определиться с видом отходов, которые он будет перерабатывать. Это напрямую зависит от его конструктивных особенностей и рабочих характеристик. Садовые измельчители классифицируются по трем основным параметрам: типу и мощности двигателя и виду измельчительного механизма.

Существуют следующие варианты измельчительного механизма:

  • фрезерный, для переработки твердой древесины;
  • ножевой универсальный;
  • валковый, для перемалывания тонких веток деревьев и кустарников;
  • с вращающимися турбинами для измельчения толстых веток;
  • молотковый, для утилизации тонких веток;
  • триммерный, основанный на использовании лески, для мягкого мусора.

При самостоятельной сборке измельчителя отдается предпочтение ножевой системе или наборной из дисковых пил. Можно выполнить двухвалковую конструкцию, при которой два-три ножа устанавливаются на массивном диске и вращаются друг другу навстречу.

Различные типы измельчительного механизма: 1 — молотковый, 2 — фрезерный, 3 — ножевой фрезерно-турбинный, 4 — ножевой дисковый

Тип и мощность двигателя

Шредер может быть оснащен электрическим или бензиновым двигателем. У каждого из них есть свои важные достоинства и некоторые недостатки. Измельчитель садовый, работающий на бензине, более мобильный. Его работа не зависит от источника электропитания. Он способен перерабатывать более толстые крупные ветки. Однако такие чипперы более громоздкие и тяжелые. К тому же они выделяют в атмосферу вредные вещества в процессе своей деятельности.

Измельчители с электродвигателем более легкие и удобные в эксплуатации. Однако они уступают по показателю мощности и зависят от энергоресурса.

Возможность перерабатывать определенный вид садового мусора зависит от мощности двигателя. Для маленьких объемов отходов, где диаметр веток не превышает 20 мм, достаточно двигателя мощностью 1,5 кВт. Если необходимо перемалывать ветки толщиной 20-40 мм, то тогда целесообразно использовать двигатель мощностью не менее 3,5-4 кВт. Справиться с крупной древесиной 100-150 мм в диаметре смогут измельчители, оснащенные двигателем мощностью 6 кВт.

Шредер с высокой производительностью способен перемалывать ветки диаметром до 100 мм

Следующей особенностью конструкции шредеров является тип привода. Эту функцию может выполнять цепь, ремень или сам вал двигателя, на котором осуществляется фиксация ножевого механизма.

Что делать с щепой

После измельчения древесины, травы и листьев, возникает закономерный вопрос: куда девать полученную щепу и рубленую зелень? Не следует думать, что у вас в саду появилось несколько новых куч мусора. На самом деле вы стали обладателем ценнейшего сырья.

Вот только некоторые возможности использования щепы и молотой травы:

  • в качестве мульчи;
  • щепу, как наполнитель при производстве арболита;
  • древесиной можно топить, как вариант делать топливные брикеты;
  • в пищевой промышленности (щепа таких деревьев как вишня, груши, слива используется в коптильнях, при изготовлении алкогольных настоек);
  • в декоративных целях (различные поделки);
  • из щепы делают плита типа OSB или ДСП;
  • траву, как и опилки, можно использовать для заготовки компоста;
  • из рубленой зелени делают питательные настои для подкормки растений;
  • молотую зелень применяют для кормления домашней птицы.

Это только некоторые, но далеко не все возможности применения щепы и зелени.

Сделать самостоятельно садовый шредер достаточно несложно. Для этого нужен небольшой набор инструментов и материалов, а также некоторые навыки работы с металлом и электроприборами. Самым трудным является, пожалуй, изготовление ножей.

Правильно выточить режущие элементы из твёрдой и прочной стали (рессоры) непросто, лучше обратиться за помощью к токарю. В остальном процесс сборки не должен вызвать каких-то особых сложностей.

Назначение

Машина для измельчения разной древесины – полезный станок. С его помощью проходит переработка веток в опилки. В этом процессе из более-менее крупных веток получается щепа, которую применяют в производстве топливных брикетов, строительных материалов, бумаги и картона. Также есть не одно производство, где перерабатывается железнодорожная шпала и другие «грязные» виды дерева.

В зависимости от типа станка, для переработки могут использоваться как ветки, так и большие части древесины. Дробление превращает весь древесный материал в стружку, которая потом применяется в хозяйстве.

Также при помощи дробилки процесс утилизации проходит бытовой мусор. Измельчение превратит отходы в удобрения для огорода, или просто сделает их удобными для перевозки.

Дробилка обеспечивает:

  1. Переработку. Некоторые материалы после измельчения можно использовать в хозяйстве.
  2. Чистоту. После уборки и измельчения всего мусора, двор станет гораздо чище.

Еще один плюс дробилки – она может быстро себя окупить. Измельчением заинтересуются соседи, поэтому технику можно одалживать или сдавать в аренду.

Разновидности агрегатов для переработки веток

Самодельные измельчители веток можно классифицировать по типу режущего механизма и по сфере использования. В зависимости от первого критерия они бывают:

  • ножевые;
  • винтовые;
  • фрезерные.

Для использования на даче достаточно ножевого или винтового механизма, по принципу работы схожего с мясорубкой. Однако фрезерные измельчители для веток и листьев считаются более эффективными и производительными. На бытовом оборудовании фрезы устанавливаются крайне редко, поскольку это существенно удорожает агрегат. Фрезерный режущий механизм обычно присутствует в профессиональной технике.


Ножевой измельчитель для травы, работающий по аналогии с веткодробилкой

Бытовые шредеры для веток обычно устанавливаются на раму с колесами, в результате чего их можно перемещать по участку. С помощью подобных устройств можно утилизировать толстую ботву, корни и небольшие ветки. Режущий механизм у них ножевой. Ножи, кстати, точить можно самостоятельно, что минимизирует расходы в процессе использования агрегата.


Как выглядит режущий механизм веткодробилки

Полупрофессиональные измельчители травы и веток используются при кронировании деревьев. Они позволяют утилизировать ветки до 40 мм толщиной.

Профессиональные шредеры для веток и травы применяются в садовых хозяйствах и фирмах по уходу за садами и парками. Разрешенный диаметр веток для утилизации в них достигает 60 мм.


Полупрофессиональный электрический измельчитель для веток

Принцип сборки

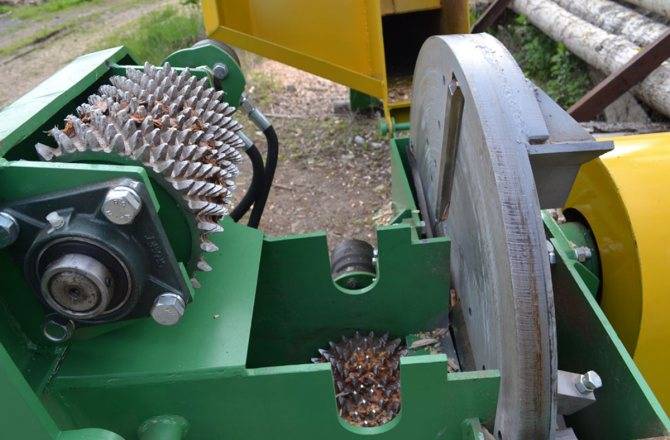

Для наборного ножевого механизма потребуется ось, диаметр которой должен соответствовать посадочному диаметру дисков (20 мм). Лучше всего подойдет шпилька с резьбой, шайбы и гайки к ней аналогичного размера.

Режущие диски усаживаются на ось на небольшом расстоянии друг от друга.

Плотно расставленные зубцы при резке веток будут цепляться. Это происходит потому, что резцы выступают за тело полотна из-за разводки. Чтобы избежать помех, нужно между дисками разместить самодельные шайбы. Для изготовления их подойдет тонкий пластиковый материал. Потребуется на одну шайбу меньше, чем ножей. Затем на ось надевают шкив (от помпы или генератора ВАЗа), а вращается шпилька за счет подшипников промежуточного вала того же ВАЗа, имеющих идентичный внутренний диаметр (20 мм).

Основа конструкции дробилки – рама, которую лучше всего собрать методом сварки из металлических труб. На сварной каркас навешивается штанга мотоблока. Мотор на раме закрепляют так, чтобы его можно было перемещать относительно режущего блока. Тогда свободно меняется натяжение ремня привода. Чтобы машинка была удобной в работе, на раме нужно закрепить отрезок металлического профиля, служащего упором для перерабатываемых веток. Из листового железа вырезают и сваривают защитный кожух, закрывающий режущий блок. В верхней части конструкции самоделка укомплектовывается бункером с раструбом. Его вырезают из оцинкованной стали. В эту емкость будет загружаться садовый мусор для дальнейшего дробления. Чтобы облегчить перемещение измельчителя по участку, его можно снабдить колесиками.

Характеристики самодельного станка

Садовый измельчитель – это универсальный хозяйственный помощник, с помощью которого переработка веток, сучков, корней и других отходов натурального происхождения станет легким делом. Сад всегда будет иметь ухоженный вид. Ножевой механизм с легкостью переработает ветки и обрезки деревьев диаметром до 10 см, что невозможно для заводского агрегата, если только речь не идет о дорогом промышленном оборудовании. Теперь вам не нужно тратить время и сортировать мусор, отбирая крупные ветки

Важно и то, что самодельный помощник измельчит даже недостаточно сухие ветки. Ведь двигатель можно разместить не на одном уровне с ножами, а поднять выше, уберегая от попадания влаги

Собирая измельчитель по схеме, можете быть уверенными в его высокой производительности. Весь садовый мусор, попадающий в дробилку, будет моментально затягиваться внутрь конструкции и быстро перерабатываться в мелкую фракцию. Грамотно собранная дробилка ни в чем не уступает дорогим заводским образцам.

На видео отражен процесс изготовления измельченного компоста из веток при помощи самодельного устройства.

Что это такое, разновидности

В процессе приготовления пищи образуется множество очистков, отходов. Эту органику не удается транспортировать по канализационной системе ввиду крупных фракций.

Крупные фракции отходов могут привести к засорам

Проблему полностью решает измельчитель пищевых отходов для раковины – диспоузер, монтируемый под мойкой перед системой канализации.

Измельчитель под раковиной

Эта встраиваемая техника имеет следующую конструкцию:

  • корпус – цилиндрической формы, имеет крепление к мойке;
  • дробильная камера – сделана из нержавейки, стенки имеют шероховатое покрытие;
  • диск дробильный – съемные кулачки из сверхпрочного материала;
  • двигатель – смонтирован в нижней части корпуса, на вал насажен дробильный дис, вращающийся в подшипнике;
  • толкатель – помогает протолкнуть отходы внутрь дробильной камеры, обеспечивает безопасность пальцев.

Конструкция диспоузера

Для повышения комфортности эксплуатации сразу под фланцем крепления имеется шумопоглащающий экран. Камера так же защищена снаружи шумоизоляционным материалом. Включаются диспоузеры либо поворотом крышки, либо отдельной кнопкой.

Кнопка включения диспоузера

Существуют бытовые измельчители габаритами от 12 см в диаметре, 40 см высоты. Промышленное оборудование может иметь собственные раковины.

Садовые измельчители

В настоящее время измельчители древесины называются по-разному: щепорезка, веткоизмельчитель, шредер, щеподробилка, деревоизмельчитель, сучкодробилка, прибор для переработки пластика, бумаги и опилок и т. д. Устройство состоит из следующих узлов:

  1. Стальная рама, где установлены все детали и механизмы.
  2. Основной привод — в его качестве может применяться электрический или топливный двигатель, работающий на бензине или дизеле. В последнем случае присутствует валовый отбор мощностей.
  3. Режущие детали.
  4. Плавная передача.
  5. Защитный кожух.
  6. 2 бункера — один подаёт деревянные палки, а другой выгружает щепы.

Что касается самодельных измельчителей, то они отличаются лишь устройством режущего механизма, а остальные детали в них могут иметь разные размеры. Если вы планируете сделать веткоизмельчитель своими руками, чертежи и схемы станут первым, что вам понадобится. Их можно найти в интернете. Вот наиболее популярные решения:

  1. В центральной части вала фиксируется 20−30 дисковых пил, которые оборудованы прочными зубьями из твердых сплавов.
  2. Вариант, напоминающий фуганок на циркулярном станке. Вал оснащен продольными пазами (количество определяется мощностью силовой установки), где присутствуют рубящие ножи из углеродистой стали. Подача веток осуществляется под углом 90 градусов к ножам.
  3. Дисковая дробилка для дерева (своими руками изготовить её несложно), где режущие элементы фиксируют на плоскости стального круга, установленного на вал. В данном случае ветви подаются под углом 30−45 градусов к поверхности диска, чего удаётся достичь с помощью загрузочного бункера.
  4. Рубильное устройство с двумя валами, которые вращаются синхронным образом. Режущие кромки ножей, установленных на валах, в момент вращения сходятся к одной точке. Таким образом осуществляется эффективное самозатягивание веток после захвата, а также их последующее дробление. Древесину подают перпендикулярно вращающимся ножам.

Чтобы улучшить производительность измельчителя, часто устанавливают маховик, который насаживается на свободный конец вала. В дисковых моделях эту деталь заменяет тяжелый металлический круг с ножами.

Частые ошибки при сборке измельчителя

Неправильная сборка шредера для дерева ведет к проблемам при его эксплуатации. Наиболее частыми ошибками являются:

  • Несоответствие диаметра вала отверстию пил. Если пилы будут свободно вращаться, то это создаст дополнительную вибрацию, которая приведет к разрушению или деформации вала.
  • Жесткая фиксация ременной или цепной передачи. Это может привести к быстрому износу ремня и выходу его из строя. Кроме того, невозможность регулировать степень натяжения передачи осложняет отдачу мощности на вал, что ухудшает параметры производительности оборудования.
  • Неправильная заточка ножей. Это — наиболее частая ошибка, которую допускают умельцы при самостоятельном изготовлении режущих устройств из автомобильных рессор. Можно либо поручить эту операцию профессионалам, либо самостоятельно регулировать параметры вращения режущего механизма с пущей внимательностью.
  • Отсутствие защитного кожуха. Это — пренебрежение требованиями охраны труда. Вылетающие древесные отходы могут травмировать человека (особенно опасно их попадание в глаза).

Таким образом, самостоятельно изготовить шредер для веток и травы вполне возможно. Потребуется только найти чертеж в интернете, приобрести или подыскать необходимые материалы и выполнить работы

Особое внимание следует уделить сварке и процессу изготовлению ножей. На этом этапе совершается большинство ошибок

При соблюдении правил техники безопасности и инструкции по сборке, веткодробилка будет работать долго, а дачный участок всегда будет чистым.

Самодельный электрический измельчитель

Измельчитель своими руками можно изготовить при наличии необходимых элементов. Самым практичным считают веткодробилку состоящую из двух валов. Для изготовления создается чертеж, согласно которому производится сборка.

Первоначально подбирается необходимый материал и инструмент:

  • электродвигатель номинальной мощностью до 4 кВт
  • пару стальных пластин толщиной до 10 мм
  • две шестерни из высокопрочной стали
  • пару шкивов
  • валы, закаленные и обработанные
  • подшипники для надежного крепления валов
  • непосредственно режущие лезвия из стали
  • металлический корпус
  • стальная труба необходимого диаметра
  • набор гаечных ключей
  • аппарат для сварки
  • мощная дрель, либо перфоратор

Из квадратной заготовки вытачиваем валы с двух сторон. В центре сверлим отверстия для 4 ножей, в них нарезается резьба. Закругленные края вставляют в подшипники. Изготавливается барабан из 4 шпилек, и двух стальных пластин в которых прорезаются отверстия под подшипники.

Прочно закрепляют подшипники и шкивы на валу, с противоположной стороны устанавливают шестерни. На заранее подготовленную раму устанавливаем корпус с режущим механизмом и двигатель. Передача крутящего момента от привода будет производиться при помощи ремней через шкивы на валах двигателя и ножей.

Корпус приемника делают из листового металла, вырезанного в форме 4 трапеций. При помощи сварочного аппарата их скрепляют между собой в виде усеченной пирамиды. Короб соединяют с корпусом режущего механизма при помощи болтового соединения.

Садовый измельчитель из стиральной машины

Для сборки измельчителя веток своими руками необходимо провести следующие манипуляции:

  • Из стиральной машины старого типа удаляется активатор.
  • Заранее изготовленный нож устанавливают непосредственно на вал двигателя.
  • Размер рабочего инструмента делают немного меньше диаметра барабана.
  • В нижней части корпуса прорезается отверстие из которого будет высыпаться щепа.
  • К отверстию присоединяется корпус.

Самодельный измельчитель из болгарки

Изготовление веткоизмельчителя своими руками из болгарки разделяют на несколько этапов:

  • Берем бутыль 20 л, отрезаем нижнюю часть, а в верхней увеличиваем отверстие. Это будет приемник.
  • С боку пропускаем ось устройства.
  • Сверху на вал устанавливаем режущий элемент и надежно закрепляем всю конструкцию.

Дробилка из триммера

Для измельчителя веток изготовленного своими руками из садового триммера необходимо подготовить следующие необходимые элементы:

  • емкость из пластика или металла объемом до 50 л
  • несколько труб из металла диаметром до 20 мм
  • стальную сеть площадью около 1 кв.м с мелкой ячейкой
  • обрезок деревянной доски, либо фанеры
  • необходимо приобрести металлические хомуты для креплений
  • деревянные бруски и саморезы для их стяжки
  • непосредственно сам триммер любой конструкции

В качестве вспомогательного инструмента рекомендуется подготовить:

  • шуруповерт
  • наковальня
  • дрель
  • электролобзик
  • слесарный молоток

Для того, чтобы изготовить измельчитель необходимо следовать пошаговой инструкции:

  • Первоначально подготавливают емкость веткоруба. Для этого на дне просверливают и вырезают отверстия в виде трапеций. Края обрабатываются.
  • На дне закрепляется сетка при помощи брусков. Тем самым делается мембрана.
  • Емкость располагают на небольшой высоте при помощи конструкции из труб.
  • Двигатель триммера крепят на доске.
  • Штангу устройства немного укорачивают и устанавливают также на основании с приводом.
  • На торце штанги ставят режущий инструмент.
  • Перед производством непосредственной работы необходимо провести испытания. Для измельчения веток различной толщины можно применять разные насадки.

Главные преимущества самодельных садовых измельчителей

Самодельный шредер не требует к себе слишком бережного отношения. Его можно использовать не только для измельчения травы, листьев и веток. Он идеально переработает любой бытовой мусор. Его можно применять для измельчения плодов фруктовых деревьев для последующего приготовления пюре, джема или домашнего вина.

Самодельные шредеры справятся с ветками диаметром до 100 мм, в то время как заводские агрегаты просто не пропустят такие габаритные растения. Также здесь нет надобности следить за влажностью сырья для переработки. А для заводских измельчителей такая халатность недопустима. Поскольку у большинства моделей двигатель располагается внизу конструкции, должна быть исключена возможность попадания влаги на него, что неизбежно приведет к поломке.

В качестве емкости для сбора щепы можно использовать обычное ведро

Немаловажным аргументом в пользу самодельного устройства является себестоимость всей конструкции, которая будет намного ниже, чем цена готового измельчителя. Это также относится к замене вышедшей со строя детали, которая не будет дорогостоящей.

Помимо этого, самодельный садовый чиппер отличается степенью производительности. Все садовые отходы, которые попадают на измельчительный механизм, вмиг перерабатываются в мелкую щепу.

Как видно из всего вышесказанного, надежного и верного помощника для измельчения садового мусора можно создать своими руками из подручных материалов. Достаточно обладать некоторыми умениями и навыками слесарных работ, иметь в своем гараже детали старой техники, необходимые инструменты и материалы. Далее, выбрав для себя наиболее приемлемый способ, набросать чертеж измельчителя веток своими руками. Видео различных вариантов исполнения самодельного шредера можно посмотреть в интернете. На основании чертежа приготовить все необходимые элементы и приступить к сбору измельчителя.

Для легкого перемещения измельчители могут оборудоваться колесами

Если вы не уверены в собственных силах, в настоящее время можно купить самодельный измельчитель веток из предложенных вариантов, который будет соответствовать всем предъявленным требованиям, и удовлетворит ваши пожелания за доступную стоимость.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
