Для чего нужна выкружная пила

Классификация

Существует несколько разновидностей, рассчитанных на выполнение отдельных задач. Они подразделяются на группы по разным признакам.

По типу полотна:

• Узкая. Используется для выпиливания различных фигур со сравнительно большим радиусом закругления линий реза.
• Обычная. Это наиболее распространенный тип пилы, обладающий стандартной шириной полотна и предназначенный для выполнения разных работ.
• Обушковая. Эти инструменты имеют широкое полотно с мелким зубом. Способны выполнять чистый рез с высокой точностью. Используются для точных ответственных работ по шаблону или предварительно нанесенной разметке. Особенностью обушковых ножовок является необходимость обрабатывать материал, заведомо более тонкий, чем полотно — наличие обуха не даст пропустить его сквозь пропил.
• Лучковая. Узкое полотно с небольшим зубом натянуто между двумя опорными планками. Такая конструкция совмещает в себе несколько возможностей — чистый аккуратный рез, точность пиления и высокую производительность.

По типу выполняемых задач:

• Классическая. Применяется в большинстве ситуаций, когда требуется отпилить кусок доски, перепилить брус или решить иные вопросы обычного характера.
• Подрезная. Используется для подгонки элементов, выступающих над плоскостью. Ручка такой пилы размещена таким образом, чтобы не мешать полотну соприкасаться с материалом по всей длине. Частным случаем подрезной пилы является обушковая конструкция. Также в эту группу входят шипорезная и кромочная пилы.
• Выкружная. Узкое полотно позволяет делать фигурный рез. Можно выпилить замкнутый контур, начиная работу из заранее просверленного отверстия. Свободный конец полотна не закреплен, что требует аккуратности во время работы — неосторожным движением легко согнуть или деформировать пилу.
• Фанеропильная ножовка. Обладает широким полотном, позволяющим удерживать прямой рез без опасности увести его в сторону. Зубья в начале полотна позволяют начинать рез с середины плоскости.
• Наградка. Эта пила способна выполнять специфические задачи — выпиливать пазы и прочие конструкционные элементы. Обладает несколькими ручками, А способ работы ближе к методике обработки рубанком. Требует от мастера навыков и опыт.
• Складная пила. Обычно у такого инструмента отсоединяется или поворачивается рукоятка, делая общую длину ножовки заметно короче. Удобна в походе, поездке или иных полевых условиях.

Традиции столярных работ в этой стране предполагают виртуозное владение инструментом, качество которого возведено в ранг искусства. Техника работы с японскими пилами не может быть повторена с обычной ножовкой, так как используется упругость полотна, способность сохранять форму и плоскость.

Названия инструментов мало знакомы не только новичкам, но и опытным специалистам:

1-Катаба 2-Риоба 3-Дозуки

• Катаба. Пила с зубьями на одной стороне полотна. Обладает универсальной заточкой, позволяющей выполнять как продольный, так и поперечный распил.
• Риоба. Полотно этих инструментов оснащено зубьями с обеих сторон полотна, причем, на одной кромке насечка для продольного, а с другой — для поперечного распила.

• Дозуки. Гибкое полотно предназначено для точного и аккуратного пропила. в районе рукоятки зубья становятся мельче, что удобно для выполнения ответственных работ.
• Мавашибики. Узкое полотно с мелким зубом, способное производить тонкую и чистую работу.

Общей особенностью японских ножовок является сравнительно небольшой размер и специфический способ применения. В отличие от европейских инструментов, которые эффективны при движении от себя, японские пилы все рассчитаны на движение к себе. Это поначалу непривычно, Но опытные люди свидетельствуют о значительных преимуществах такой методики.

Гарантия

Вы можете вернуть или обменять инструмент в течение 14 дней при выполнении следующих условий:

• на ножовке нет следов использования: сколов, царапин и потертостей;
• коробка была открыта аккуратно и не повреждена;
• если в наборе были аксессуары (чехлы или дополнительные полотна), они все на месте;
• не стерты ярлыки и заводской маркер.

Под этим понятием подразумевается:

• сервисное обслуживание ножовки в течение всего ее срока эксплуатации;
• бесплатный ремонт производят, если поломка произошла по вине фабрики;
• в гарантийное обслуживание не попадают поврежденные во время работы полотна и гайки – это расходники.

В этой публикации мы рассмотрим основные виды ручных пил, их конструктивные особенности, а так же сферу их применения в мастерской. Ведь как бы не развивался электроинструмент, всегда найдется место для ручного!

Классическая или стандартная ножовка

Эта самая распространенная пила, которая встречается чаще всего. Используется ножовка для продольного или поперечного распила крупногабаритных материалов из дерева – бруса, бревна или доски. Обычно ножовка имеет длину до 750 мм, ширина полотна бывает от 60 до 16 мм, а толщина может быть от 1 мм и до 6 мм. Если полотно ножовки слишком длинное, то при пилении ее может повести в сторону, а так же, чем длиннее полотно, тем сильнее оно пружинит и осложняет работу. Так, что пользуемся простым правилом, полотно должно быть в два раза длиннее ширины (в случае с бревном диаметра) распиливаемого материала.

В зависимости от зубьев можно выделить три типа ножовок:

• Ножовки с продольными зубьями. Зубья пилы имеют треугольную форму с наклоном (косая заточка), напоминают крючки. Обычно такие зубья заточены с двух сторон, что обеспечивает рез при движении от себя и на себя. Такой пилой выполняют пиление вдоль волокон.
• Ножовка с поперечными зубьями. Зубья этой пилы имеют форму равнобедренного треугольника. Пила отлично распиливает дерево при движении от себя и обратно, но берет она только сухое дерево, свежее дерево материал такой пилой не пилят.
• Ножовки со смешанным типом зубьев. Полотно такой пилы сочетает в себе треугольные кромки с вытянутыми зазубринами полукруглой формы. В итоге при движении от себя осуществляется направляющий рез, а при движении на себя канал расширяется, и из него удаляются опилки.

Определяющий показатель – число зубьев на дюйм (TPI) и чем выше число зубьев, тем чище, но медленнее будет рез. То есть приблизительный показатель для чистового реза TPI 7-9, а для чернового, TPI 3-6.

Так же бывает обычный и каленый зуб. Последний дольше держит заточку, но после того как пила затупится, такие зубья не выйдет заточить снова.

Узкая (выкружная) ножовка

Эта пила пригодится для деликатных задач: распиливание тонких материалов, выпиливание криволинейных деталей, выпиливание сквозных отверстий. Узкая пила в большей степени склонная отклоняться от заданного направления, поэтому если нужен точный рез, работать такой пилой придется более медленно и аккуратно. Обычно полотно этой пилы имеет треугольные двухсторонние зубья или параллельную заточку.

Луковичная пила

Состоит из лучка и натянутого пильного полотна. Применяется для:

• распила вдоль и поперек;
• спила сучков или грубых частей ствола;
• выпиливания фигур из фанеры и дерева;

Короче довольно универсальная пила, единственный минус, которой ее хрупкость.

Обушковая пила

Обычная пила при работе с деревом имеет свойство изгибаться, что бы избежать этого можно применить полотно с обушком – ребром жесткости. Но распил такой пилой не получится глубоким, так как именно это ребро жесткости не позволит пиле войти глубоко в материал. Как вариант, можно использовать вначале обушковую пилу, что бы наметить будущий рез, а затем уже пилить обычной пилой по готовой канавке, тем самым предотвратив искривление полотна.

Наградка

Это пила с двумя рукоятками, которая очень напоминает рубанок. Используется для выреза пазов и шипов, выполнения прорезей, выпиливания узких пазов и углубления отверстий.

Ручная цепная пила

Кусок цепи с двумя ручками на концах. Можно назвать вспомогательным инструментом и хороша как для работы одному, так и в паре.

Двуручная пила

Используется для того, что бы валить деревья или же распиливать лежачее на земле бревно. Самая производительная пила, но для работы этим инструментом понадобится напарник.

Если вам была интересна и полезна статья, то обязательно, просто обязательно ставим лайк и подписываемся!!! Так же не забываем проYouTube канал, там тоже все интересно. Все предложения, пожелания и критику шлите на badart@yandex.ru или же в комментарии под публикацией!

Популярные производители и модели

Существует большое количество производителей, выпускающих инструменты для разных типов обработки.

Среди них можно назвать:

Sturm 1060-53-400

• Германский бренд, но производится инструмент в Китае.
• Полотно длиной 40 см имеет зубья с прочными напайками.
• Назначение — продольный распил древесины.

TOPEX Shark 7 TPI 10A450

• Польский инструмент, длина полотна которого составляет 50 см при ширине 6,5 см в средней части.
• Способна выполнять как поперечный, так и продольный рез.
• Обладает удобной двухкомпонентной рукоятью.

FIT IT Профи 40474

• 40-см полотно с пластиковой рукоятью предназначено для поперечного пиления древесины.
• Закаленные зубья малого размера (11 шт на дюйм длины) обладают высокой устойчивостью к рабочим нагрузкам.

STAYER MASTER 1506-45_z01

• Надежный и стабильный в работе инструмент.
• Длина лезвия составляет 45 см, имеется возможность продольной и поперечной резки.
• Крупные закаленные зубья рассчитаны на производительную и скоростную работу.

Runex Сlassic 577401

• Полотно длиной 40 см оснащено зубьями с универсальной заточкой, позволяющей выполнять практически любые задачи.
• Российский бренд, но производство находится в Китае.

ЭНКОР 9858

• Инструмент отечественного производителя, принадлежит к серии «Волчица».
• Полотно 40 см с закаленными зубьями трапециевидной формы изготовлено из качественной стали.
• Размер насечки — 4,5 мм.

ИЖСТАЛЬ 030108-050

Продукция завода в Ижевске. Длина полотна — 50 см, шаг зубьев 6,5 мм. Отличительной особенностью является отсутствие разводки, что некоторыми воспринимается как недостаток. Однако, специалисты предпочитают самостоятельно создавать геометрию режущей кромки. Цена ножовки невысока, что стало дополнительной причиной высокого спроса.

Мнение эксперта
Левин Дмитрий Константинович

Перечислить всех производителей и модели невозможно, поскольку количество качественного инструмента на рынке огромно. Опытный специалист и начинающий мастер могут отыскать для себя ножовку любого типа и размера, полностью удовлетворяющую его требования и пожелания.

Инструменты для раскройки древесины

В набор столярных инструментов для раскройки древесины входят:

1. пилы и ножовки;
2. лобзики;
3. ножи, резаки, скальпели;
4. деревообрабатывающие станки.

Пилы и ножовки

• продольная и поперечная резка – классические ножовки;
• вырезание отверстий – выкружные пилы;
• изготовления соединительных шипов – шиповые пилы.

По конструкции выделяют пилы:

• двуручные, применяемые для распиловки больших бревен;
• одноручные – ножовки;
• лучковые – с натянутым полотном;
• наградки – короткие пилки.

Ножовки для продольной резки имеют зубья, наклоненные вперед, для поперечной резки – симметричные зубья. Пилы с крупным зубом (4 – 6 мм) используют для распиловки бревен и брусков, со средним (3 – 3,5 мм) – для резки деталей средних размеров, с малым (2 – 2,5 мм) – для точного изготовления небольших деталей.

По международной классификации в маркировке РРХ или ЕРХ цифра Х обозначает количество зубьев на дюйм. Чем меньше зубьев, тем они крупнее. Для резки сырой древесины применяют ножовки, зубья которых расположены группами по 5 – 7 штук. Промежутки между группами нужны для удаления склеившихся сырых опилок.

Лобзик представляет собой разновидность лучковой пилы с узким полотном и большим расстоянием между ним и рамой. Рама имеет U или П-образную форму. Лобзик применяется для фигурных пропилов. Он обеспечивает высокое качество резов и точность изготовления деталей.

Деревообрабатывающие станки

При распиловке древесины применяют:

• циркулярные пилы для продольной и поперечной резки;
• станки для обрезки брусков;
• электролобзики.

Можно ли применять слесарную ножовку для резания пластмасс?

Слесарную ножовку, имеющую мелкие зубья, можно применять для разрезания заготовок из пластмассы. Чтобы не повредить пластмассовую заготовку при закреплении в тисках, её зажимают в губках тисков между двух кусочков фанеры.

Можно

Слесарную ножовку, имеющую мелкие зубья, можно применять для разрезания заготовок из пластмассы, например из органического стекла. Чтобы не повредить пластмассовую заготовку при закреплении в тисках, её зажимают в губках тисков между двух кусочков фанеры. Правила безопасной работы. 1. Надёжно закреплять заготовку в тисках. 2. Работать плавно, без рывков.

Сверлильный и резьбонарезной инструмент столяра

Для сверления отверстий в древесине применяют:

• напарье и центровую перку – перьевое или ленточное сверло с деревянной ручкой. В центре режущей кромки перки имеется винтовая резьба;
• буравчик – небольшое сверло с конической режущей частью и резьбой;
• раздвижное сверло для сверления неглубоких отверстий большого диаметра, возле режущей части которого имеется выдвижная штанга с резцом на конце;
• коловорот — инструмент с патроном для зажима сверл, имеющий коленчатую конструкцию;
• ручную или электрическую дрель;
• сверлильный станок.

Сверла для древесины имеют шип или винтовую резьбу в центре режущей кромки для облегчения процесса сверления и выступы по краям режущей кромки для повышения гладкости стенок отверстия.

Пазы различной формы проделывают стамесками и долотами. Долото отличается от стамески наличием металлического кольца на конце ручки. Стамеска имеет более тонкое лезвие, применяется для выборки небольших пазов, снятия фасок. Долото служит для выдалбливания отверстий.

Для нарезания резьбы используют специальные плашки (вентильни), фрезы, метчики, токарные станки с соответствующей оснасткой. Резьбу по дереву нарезают с большим шагом, она имеет круглый или трапециевидный профиль.

Ножовка

По характеру пильного полотна они разделяются на следующие виды:

Рис. 185. Корабельная ножовка.

1.Ножовка – циммерманка (рис. 185), или корабельная ножовка, имеет полотно в форме трапеции, сравнительно толстое, так как оно должно сопротивляться изгибу при пилении. Зубья – прямоугольные или треугольные с углом резания передней грани δ несколько большим 90°, с косой заточкой. Зубья обыкновенно расположены так, что они режут при движении пилы вперед.

Таблица 89 Характеристика корабельных ножовок (циммерманок)

Длина мм	Ширина, мм	Толщина мм	Число зубьев на 100 мм длины	Примечание
у ручки	у свободного конца
750-760 660-710	180-250 120-200	70-100 70-90	1,27 1,07-1,27	14 16.	Для грубой распиловки, особенно мягких пород
560-660 560-660 510-610	120-190 120-190 110-190	60-80 60-80 50-60	1,07-1,27 1,07-1,27 1,07	20 25 29	Для распиловки твердых и мягких пород
510-610 250-510 200	110-150 60-90 75	50-60 30-50 30	0, 89-1,07 0,81 -1,27 0,81	33 25-50 40	Для тонких столярных работ

2.Ножовка турецкая. Подобна корабельной ножовке, но имеет прямоугольное полотно и зубья, направленные режущей кромкой к ручке, так что пила работает при движении назад. Благодаря этому полотно пилы может быть тонким.

Рис. 186. Обушковая ножовка.

3.Обушковая ножовка (рис. 186) имеет очень тонкое полотно. Для придания необходимой жесткости полотно снабжено на спинке железной или латунной полосой, называемой обушком или хребтом. Полоса эта огибает спинку полотна и припаивается к нему.

Профиль зубьев – прямоугольный треугольник с косой заточкой передней грани.

Таблица 90 Характеристика обушковых ножовок

Длина, мм	Ширина, мм	Толщина, мм	Число зубьев на 100 мм длины
415-510	82-108	0,81	40
355-405	64-89	0,71	44
255-405	51-76	0,64	48
150-255	39-51	0,56	56-72

Рис. 187. Выкружная ножовка.

4.Выкружные или узкие ножовки (рис. 187) применяются для получения пропилов в середине доски.

Пила имеет довольно толстое полотно, более тонкое у спинки, чем у зубьев, поэтому зубья не разводятся. Профиль зубьев – прямоугольный треугольник с косой или прямой заточкой передней грани. Пила работает при движении вперед. Кроме обыкновенных узких ножовок, применяют в некоторых случаях турецкие узкие ножовки, отличающиеся от обыкновенных тем, что они работают при движении на себя и имеют несколько более тонкое полотно.

Радовицкий деревообрабатывающий завод, сайт https://www.raddoz.ru/ предлагает покупателям деревянные окна по ценам от производителя.

Таблица 91 Характеристика выкружных ножовок

Длина, мм	Ширина, мм	Толщина, мм	Число зубьев на 100 мм длины
у рукоятки	у свободного конца
455-660 200-460 150-305	44-57 25-38 12-19	25-38 12-19 3-6	1,0-1,6 1,0-1,2 0,9-1,0	29-33 33-37 37-50

Рис. 188. Наградка.

5. Наградки (рис. 188) применяются для выполнения пропила в доске или в щите в тех случаях, когда пропил не доходит до краев я обыкновенными пилами его нельзя сделать. Полотно наградки имеет зубья, режущие при движении назад, и укрепляется в деревянной оправе. Глубина пропила, производимого . наградной, ограничивается ее оправой. Иногда наградка: снабжается приспособлениями, позволяющими делать пропил определенной глубины и на определенном расстояний от кромки.

Длина наградок бывает от 150 до 200 мм. Число зубьев около 30 на 100 мм. Профиль зуба – прямоугольный треугольник обычно с прямой заточкой.

Как правильно выбрать, основные параметры

Выбирая инструмент, ориентируются на человека, который будет ее использовать. Ему должно быть комфортно и удобно работать. Производители предлагают разные модели, поэтому сначала нужно изучить их характеристики, отзывы и убедиться, что именно эта модель нужна.

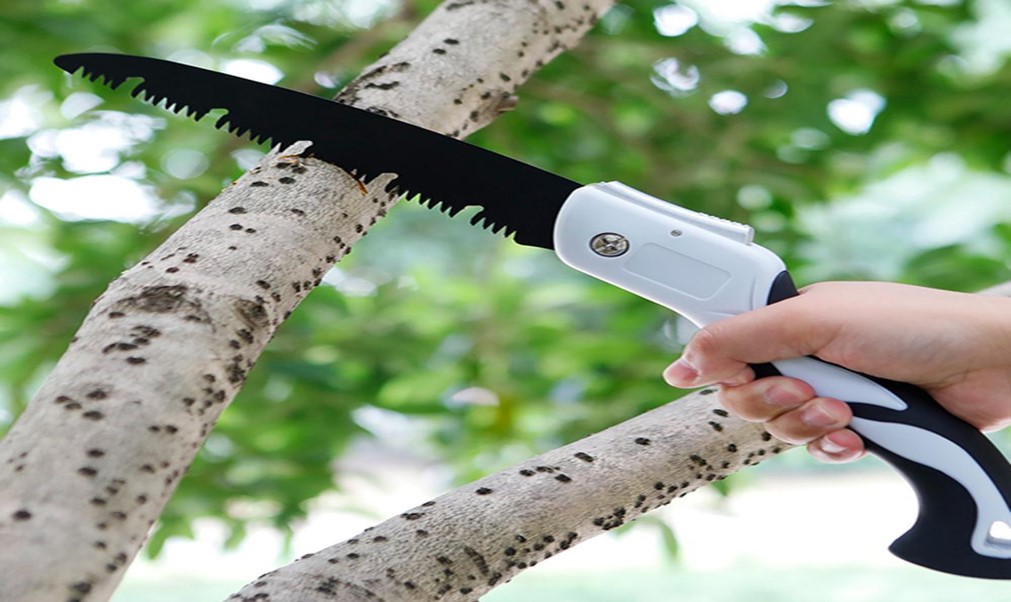

Пила для сада меньше ее аналога для столярных работ. Ее полотнище длиннее и уже, поэтому подходит для сплошных зарослей и спутанных веток. Трехсторонняя заточка убыстряет процедуру отпиливания, а крюк на кончике лезвия позволяет подхватить срезанную ветвь. Длина полотнища обязательно в 2 раза превышает толщину ветки, которую нужно удалить. Толстое лезвие будет задерживаться в древесине, а тонкое быстро сломается. Производители подбирают оптимальное соотношение между видом пилы и толщиной полотна. Эргономичная и удобная рукоятка – прочная, недорогая пластиковая с накладками. Пила телескопическая садовая предназначена для работы на высоте, но если ее снять со штанги, то можно работать, как обычной ножовкой.

На работу пилы влияют характеристики зубцов:

• Мощные 3-6 TPI – обеспечивают высокий темп и низкое качество разреза.
• Маленькие 7-9 TPI – проводят гладкий спил, но работают медленно.
• Форма – треугольник с косыми уголками, заточенный с двух сторон. Плавно скользит, формирует ровный спил, используют для продольного разрезания.
• Форма – равнобедренный треугольник. Подходит для поперечного разреза.
• Чередующиеся зубья двух типов выполняют любую работу: изогнутые – пилят при движении вперед, а треугольные – во время движения назад расширяют разрез и забирают опилки.

Классификация ножовок

Ножовки делятся на несколько видов: по дереву, металлу, газобетону (пенобетону) и гипсокартону. Такое деление обусловлено тем, что пилы, у которых отличаются зубцы, а также форма инструмента, предназначены для разных работ. Например, ножовка по дереву способна разрезать не только дерево, но и газобетон и гипсокартон. А инструмент по металлу режет металл, но способна распилить и все остальные материалы.

По дереву

К покупке ножовки по дереву нужно подходить осторожно. Они отличаются друг от друга по форме пил, рукояток, разновидности зубьев

Ножовка по дереву бывает:

• классическая;
• узкая;
• шиповая.

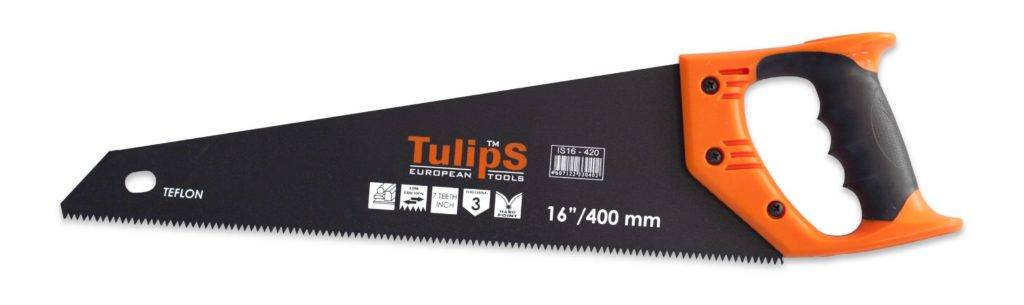

Классическую ножовку еще называют обычной или широкой. Эта пила разрезает деревянные вещи вдоль или поперек. Зубья пилы треугольной формы, шаг между ними составляет от 1,5 до 6,5 мм. Классический вид быстро разрезает деревянные изделия, единственный минус заключается в том, что сама резьба грубая и остается много стружки, но для садовых работ подойдет отлично.

Узкая (выкружная) — это специализированная пила. Ножовка может иметь зубья с обеих сторон, что обеспечивает более аккуратный распил. Такой инструмент предназначен для резьбы, когда требуется аккуратно вырезать детали из дерева.

Шиповая предназначена для аккуратного распила, когда срез получается красивым и стружки остается не так много. Зубья ножовки имеют форму равнобедренного треугольника. Пила применяется только для поперечной резьбы, ширина инструмента обычно бывает не более 1-1,5 мм.

Виды ножовок по дереву также подразделяются в зависимости от формы зубьев:

1. продольная;
2. поперечная;
3. универсальная.

Однако для распила ламината такой инструмент не подойдет. После 20 реза работать будет очень сложно, так как зубья уже сильно затупятся.

По металлу

Это вид пил, который предназначен для разреза металлических конструкций. Такой инструмент может резать дерево, газобетон, гипсокартон, но не способна разрезать камень и бетон.

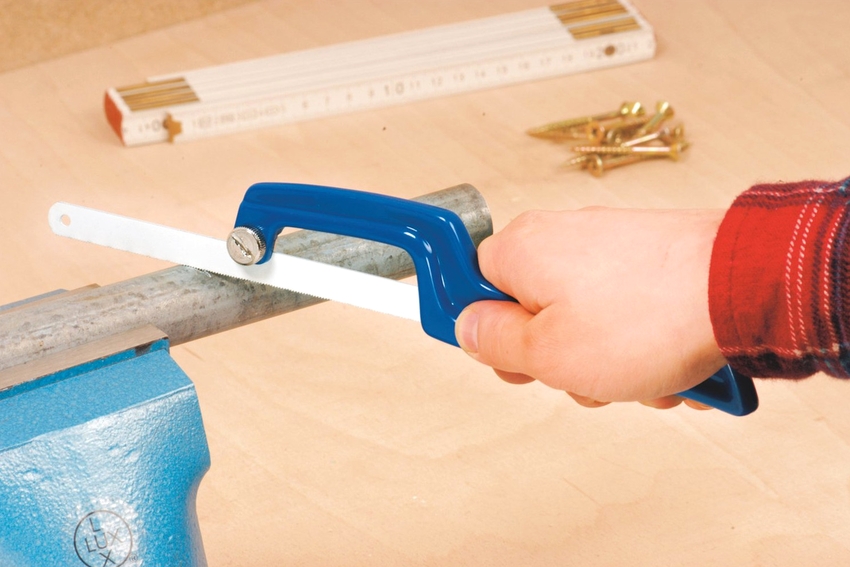

Ножовку по металлу лучше, конечно, использовать по назначению и резать только металлические конструкции. Пила включает в себя следующие элементы: полотно для ножовки, рама для крепления и ручка для удержания пилы.

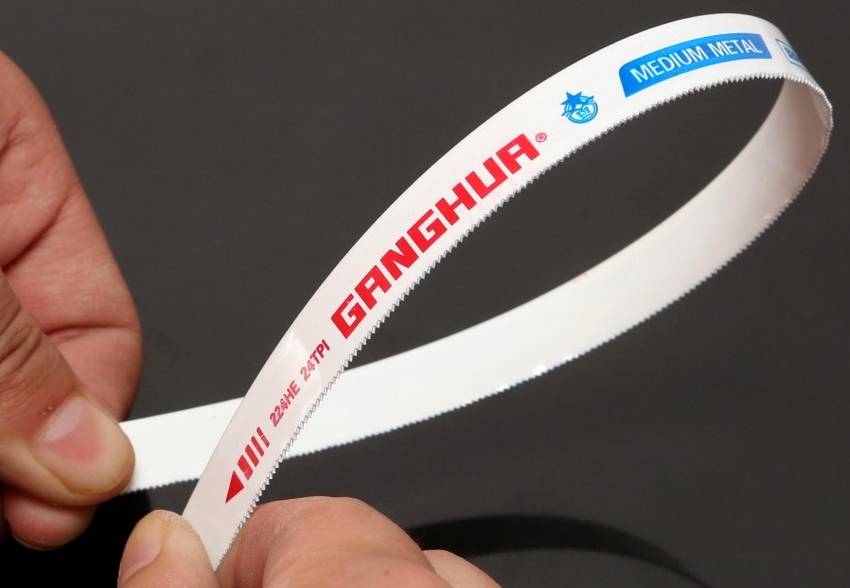

Полотно инструмента бывает односторонним или двусторонним. Удобство двустороннего полотна проявляется в том, что полотно пилы по металлу быстро изнашивается, необходимо постоянного его обновлять, а когда имеется две стороны, то делать это можно реже.

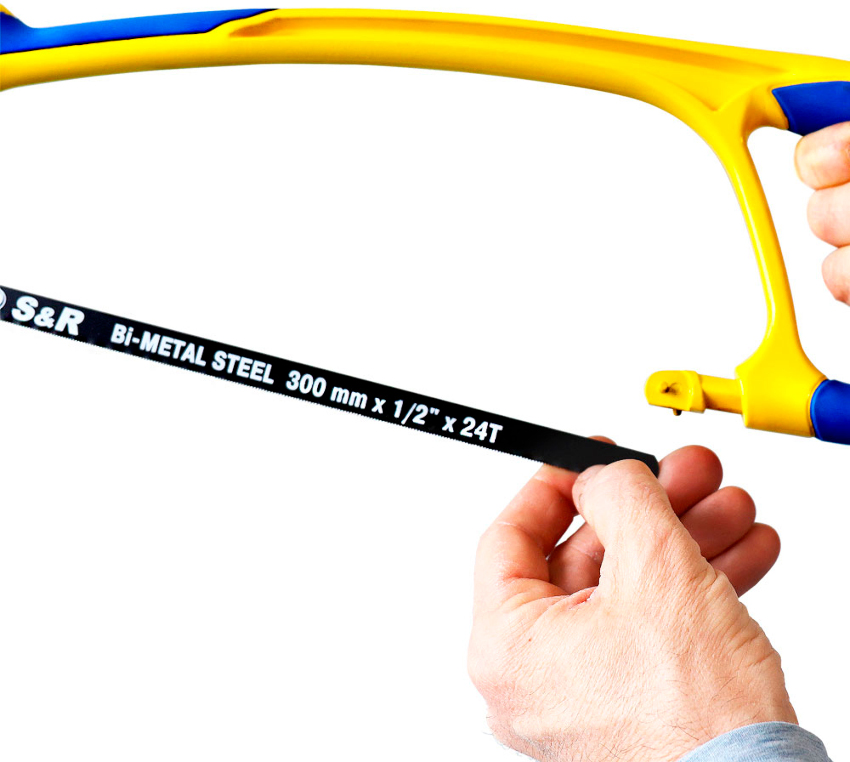

Вставляя полотно в раму для крепления, важно сделать это правильно, иначе скорость распила уменьшится, и таким образом можно сломать пилу. У профессиональных пил по металлу можно также регулировать угол наклона и делать его в 45, 90 или 180 градусов

У профессиональных пил по металлу можно также регулировать угол наклона и делать его в 45, 90 или 180 градусов.

По газобетону и пенобетону

Чтобы разрезать газобетон или пенобетон, потребуется покупать специализированные инструменты. Такие пилы имеют определенную конструкцию с победитовыми напайками. Зубцы инструмента осуществляют более жесткое врезание в поверхность материала.

Ножовка по газобетону используется как для продольного, так и для поперечного спила. Ножовки по пенобетону представлены тремя типами резцов:

• 2-2,5 мм – используются для мелких деталей и аккуратной резьбы;
• 3-3,5 мм – используется при средних размерах;
• 4-6 мм – изделие большое, сложно разрезаемое.

По гипсокартону

Ножовка для гипсокартона или выкружная ножовка используется для распила данного материала и также ею вырезают различные отверстия. Такая пила изготавливается из качественной стали, поэтому сломать ее практически невозможно.

Лезвие пилы по гипсокартону тонкое, длина полотна не превышает 20 см, инструмент имеет удобную компактную ручку, поэтому такой пилой вырезают различные детали и делают это аккуратно.

Конструктивные особенности

Производители современного инструмента предлагают большое многообразие лучковых пил.Основными отличиями таких конструкций являются:

• форма и материал рамки;
• размеры пилы;
• конструкция натяжного устройства;
• длина полотна, которое может устанавливаться в пилу.

Основным элементом, который определяет устройство лучковой пилы, является рамка. Для современных пил они изготавливаются из стального профиля. Обычно ему придают форму неправильной трапеции с закруглёнными углами. Её стараются подбирать из соображений эргономики

Особое внимание уделяется конфигурации ручки, которая устанавливается на более длинной стороне трапеции. Для её изготовления используют различные материалы (пластик или прочную резину)

В некоторых конструкциях, особенно в самодельных, применяют деревянный каркас. Величина основания трапеции зависит от размера полотна, которое планируется использовать. В современных пилах длина полотна имеет три стандарта: самый маленький размер – 350 мм, средний -530 мм, самый большой – 760 мм. Каждое полотно подразделяется по ширине и форме имеющихся зубьев. От этого зависит область его применения. Например, широкое менее манёвренное и его используют для продольного или поперечного распила. Узким удобнее делать фигурные вырезки и осуществлять распил по заранее заданной кривой. Строение зубьев также влияет на характер и качество получаемого среза.

В современных пилам наибольшее распространение получили два устройства для натяжения установленного полотна. В первом случае используется специальный эксцентрик, закреплённый на ручке. Натяжение происходит в результате изменения угла наклона ручки по отношению к продольной оси всей пилы. Увеличение этого угла приводит к более сильному натяжению. Во второй конструкции предусмотрен винтовой механизм. В процессе закручивания гайки происходит постепенное натяжение.В более ранних изделиях применялась другая конструкция лучковой пилы. Основными её элементами были:

• две стойки,которые устанавливались вертикально по отношению к направлению движения;
• средняя рейка для придания конструкции большей жёсткости;
• тетива, скреплявшая верхушки реек;
• щеколда, закреплённая в середине тетивы и средней рейки;
• две ручки, расположенные с обоих краёв с элементами крепления полотна.

Такую конструкцию обычно делали из дерева. Для крепежа установленной пилы применялись съёмные шплинты или так называемые барашковые винты.

Разновидности ручных пил по металлу в зависимости от сферы использования

Главным назначением ручной ножовки по металлу является выполнение распила заготовок из прочных металлов, прорезание швов и пазов, обрезка изделий. Данный инструмент также можно применять для распиливания предметов из керамики, дерева, пластика, органики и пенопласта.

В зависимости от сферы использования ручные ножовки по дереву и металлу можно разделить на три типа: бытовые, профессиональные и ножовки-ручки. Первый вариант инструмента предназначен для домашнего применения при решении несложных задач. Модели отличаются простотой конструкции, удобством в эксплуатации. Такие изделия выполнены в деревянной раме, расположенной продольно полотну и совмещенной с ручкой из дерева. Режущий элемент прикручивается к ней посредством винтов.

Ручные пилы профессионального уровня оснащены прочной и удобной прорезиненной рукояткой, благодаря чему инструмент можно использовать длительное время. Режущее полотно установлено под определенным углом, что позволяет осуществлять разрезы необычной формы. Такой тип инструмента дает возможность создавать разнообразные распилы заготовок, отличается высоким качеством исполнения конструкции и долговечностью.

Рама для крепления полотна может иметь разную форму

Ножовка-ручка по внешнему виду похожа на скобу. Благодаря такой конфигурации инструментом можно пользоваться в труднодоступных местах, что наглядно показано на фото ножовок по металлу. Такое приспособление идеально подходит для выполнения внутренних распилов. Режущее полотно крепится лишь с одной стороны. Существуют складные варианты мини-ножовки по металлу.

Варианты полотна для ножовки по металлу

Режущие полотна для ручных ножовок по дереву и металлу могут быть изготовлены из разного материала. Самым экономным и легким вариантом является лезвие из углеродистой стали. Такое полотно используется для бытовых моделей пил. Оно имеет низкую стоимость и отличается небольшим периодом эксплуатации.

Более технологичным, износостойким и долговечным вариантом считаются зубчатые полотна с частичной термической обработкой. Быстрорежущими элементами являются лезвия из кобальтовой стали. Такие полотна отличаются гибкостью и довольно хорошей прочностью. Они применяются для реза твердых заготовок. При этом обеспечивается высокое качество и скорость распила. Такой вариант также часто используется для электрических ножовок по металлу.

Для направленных разрезов подходят закаленные лезвия. Их целесообразно применять для осуществления распила под определенным углом.

Режущие полотна для ручных ножовок изготавливаются из различных материалов

Высокой прочностью и надежностью отличаются биметаллические полотна, изготовленные из углеродистой стали, полученной холоднокатаным методом. На ее поверхность электронно-лучевым способом наварена полоска быстрорежущей стали, на которой находятся резцы.

Режущие полотна классифицируются по типу разводки пилы, которая может быть выполнена по полотну или по резцам. В первом случае зубцы отводятся от края пилки поочередно влево и вправо с высотой отгиба 2-3 мм и величиной отклонения 0,25-0,6 мм. Такая разводка характерна для полотен с мелкими резцами.

При разводке по резцам отгибаются в разные стороны зубцы полотна. Чередование выполняется в соответствии с величиной шага. При небольшом его значении осуществляется отведение 2-3 резцов, при среднем – 1 зубца влево и 2 вправо, остальные три находятся на месте. Для большого шага отведение резцов выполняется попеременно.

Полотна бывают односторонние и двухсторонние. В первом случае резцы расположены на одной стороне, а во втором они находятся по обе стороны полотна.

Для работы с твердыми изделиями следует выбирать полотна с маленькими резцами

Разновидности ручной пилы

Для получения максимального результата в минуту необходимо совершать 40—50 движений пилой. Когда она движется вперед, выполняют нажим, в движении назад он отсутствует. Сила нажима определяется свойствами материала, по которому ведется работа. Например, сила нажима при работе с мягкими металлами должна быть значительно меньше, чем при резке по твердому металлу.

В ходе работы с ручной ножовкой, чтобы полотно инструмента не поранило руки, треснув, необходимо избегать резких движений, сопровождаемых большим нажимом. Кроме ручных ножовок используются также и электрические. При эксплуатации такой ножовки время от времени необходимо смачивать полотно инструмента водянистой эмульсией для того, чтобы избежать перегрев.

Ручные пилы по назначению разделяют на несколько разновидностей:

• поперечные;
• лучковые;
• выкружные (для вырезания отверстий);
• ножовки классические (продольная или поперечная резка);
• ножовки шиповые (для нарезания соединительных шипов).

Лучковые пилы изготавливаются из:

• из древесной массы твердых пород лучка,
• полотна длиной 785—800 мм,
• тетивы, которая изготовлена из льняного или крученого пенькового шнура, имеющего толщину 3—4 мм .

Они могут быть поперечными и продольными. У лучковых и поперечных пил ширина полотна бывает 22—25 мм, а угол заострения в пределах 70—79 градусов, расстояние между зубцами — 4,5—5 мм. У лучковых продольных пил режущее полотно бывает шириной 50—55 мм, толщиной — 0,5—0,7 мм, дистанция между их зубцам составляет 5 мм, а угол заострения бывает равен 45−50 градусов.

Выкружные пилы применяются для распиливания материала по искривленной траектории. Режущая часть этих пил бывает длиной 500 мм, шириной — 5—15 мм, расстояние между его зубцами достигает 5 мм, а градус заострения — 55—60. Их заточка обычно прямая.

При подборе ручной ножовки существенную роль выполняет не только форма, но и объем зубьев.

Различают 3 вида резцов:

• мелкий зубец — 2,0−2,5 мм (для резки мелких изделий и высокоточного пиления);
• средний зубец — 3,0−3,5 мм (для обработки деталей средних размеров);
• крупный зубец — 4,0−6,0 мм (для жесткой резки бревен и бруса).

Есть также и международная классификация, она тоже классифицирует ножовки, однако не по высоте зубцов, а по их численности, которая приходится на 1 дюйм режущего слоя. Такой стандарт прижился и у отечественных производителей, поэтому не стоит удивляться, если на этикетке инструмента будут иностранные обозначения РРI или ТРI. Цифра, указанная за этими буквами, будет обозначать число зубцов на 1 дюйм длины. Чем число больше, тем зуб мельче (например, РРI 8 или ТРI 14).

Что такое и для чего нужна?

Ручная ножовка представляет собой пильное полотно, рабочая часть которого снабжена насечкой из зубьев. С одной стороны имеется рукоятка, удерживая за которую совершают возвратно-поступательные движения. При этом, зубья входят в соприкосновение с обрабатываемым материалом и пилят его в заданном направлении. Ножовка в основном предназначена для работы с древесиной, хотя имеются специальные разновидности для резки металлов, пластика и других материалов.

Несмотря на основное предназначение, пилить обычной ножовкой производные древесины (ДСП, МДФ фанеру и т.п.) не рекомендуется. Зубья быстро тупятся и требуют заточки. Для резки этих материалов используются специальные инструменты с твердосплавными напайками или закаленными зубьями.

Назначением ножовки является резка (пиление) материалов. Никаких дополнительных функций он не может выполнять, но с основными задачами справляется отлично. Процесс резки одинаков для всех материалов, хотя качество полотна в каждом случае требуется свое. Инструмент удобен для выполнения работ в полевых условиях, обладает компактными размерами и малым весом, что позволяет брать его с собой в походы или поездки.
