Настольный токарный станок

4 Как правильно выбрать токарный настольный станок по металлу

Чтобы мини-установка прослужила долго и не оказалась бесполезной “игрушкой”, надо знать, на какие ее характеристики при приобретении обращать внимание. В первую очередь, следует определиться с параметрами предполагаемого использования миниатюрного токарного станка:

  • Какие будут габариты у заготовок, с которыми предполагается работать, и диаметры их обточек. Эти параметры зависят от расстояния до суппорта. В случае бытового использования мини-станка достаточно 30–40 мм.
  • Какие именно работы необходимо будет выполнять, только стандартные, предусмотренные для этого вида станков (токарные, сверление, нарезание резьбы) или еще и шлифовку, накатку деталей, заточку инструмента, фрезерные операции и подобное. В последнем случае нередко требуется дополнительно приобрести специальную оснастку.
  • Планируемые интенсивность эксплуатации и масштабы работ.
  • Требуемая точность выполняемых оборудованием операций.

Обработка детали на мини-агрегате

Исходя из этих параметров, подбирают оптимальный вариант модели мини-станка. При этом важную роль играют следующие технические характеристики.

Особенности токарной обработки

Качество и производительность токарной обработки напрямую зависит от правильности выбора режима реза. Для расчета берутся справочные данные о скорости для различных материалов – сталь, медь, чугун и т. д. Также необходимы данные о плотности материала и других его параметрах. При правильном определении режима реза обеспечивается высокоэффективная и экономичная обработка, увеличивается срок службы инструмента и оборудования.

Основными параметрами являются глубина резания, подача и скорость вращения. Также учитывается форма резца, материал инструмента и заготовки. При расчете определяется шероховатость заготовки и на основании этих данных – параметры обточки поверхностей. Глубина реза определяется исходя из припуска на обработку и требуемая чистота обточки. Также определяется скорость по табличным значениям и рассчитывается усилие реза.

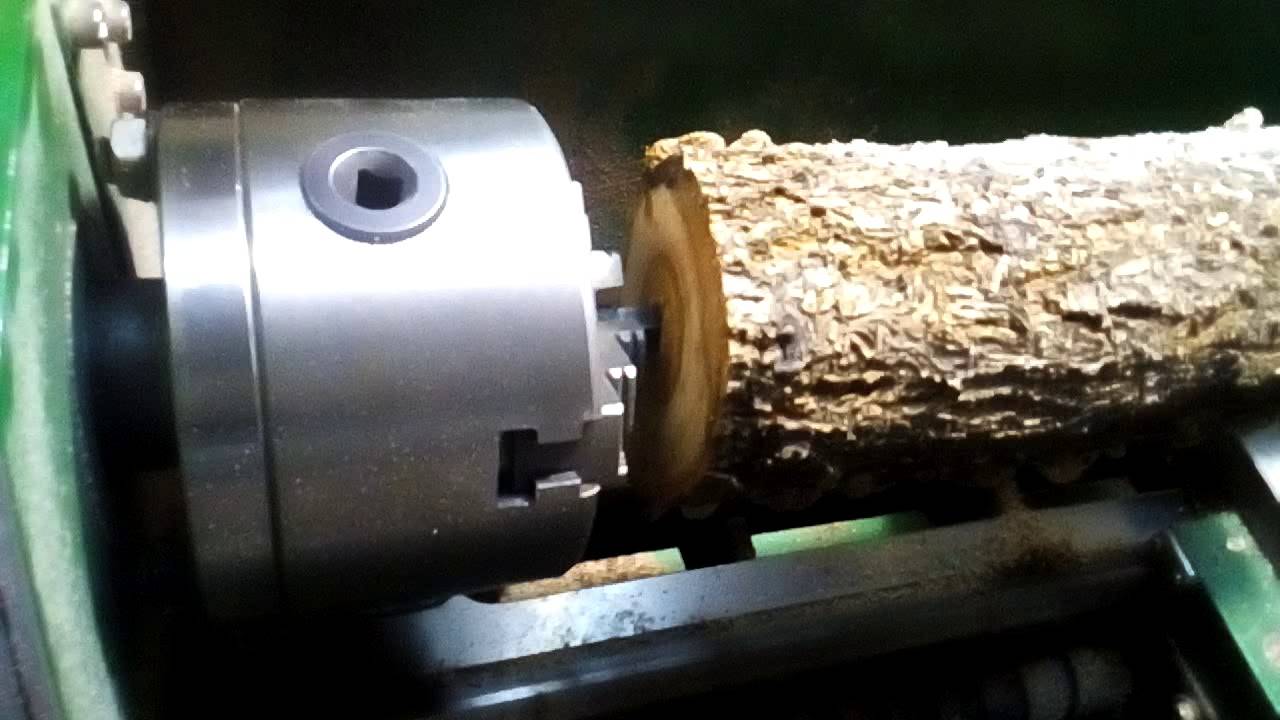

Подготовка болванки и установка подручника

Для обработки на токарном станке может подойти древесина практически любых пород, но конкретный выбор в каждом случае зависит от того, какая именно деталь будет создаваться и каким способом ее будут обрабатывать. Перед началом работы на станке заготовку необходимо предварительно обработать рубанком или топором, придавая ей форму, близкую к цилиндрической.

Подготовленную таким способом к использованию деревянную заготовку как можно сильнее зажимают в станке перед тем, как точить ее. Для его трезубцев с помощью стамески рекомендуется проделать в торцах заготовки небольшие углубления, что предотвратит возможное выпадение заготовки из оборудования во время его работы. Опорная скоба подручника должна устанавливаться на расстоянии не более 5 миллиметров от болванки и обязательно немного выше оси, вокруг которой она вращается при работе на токарном станке.

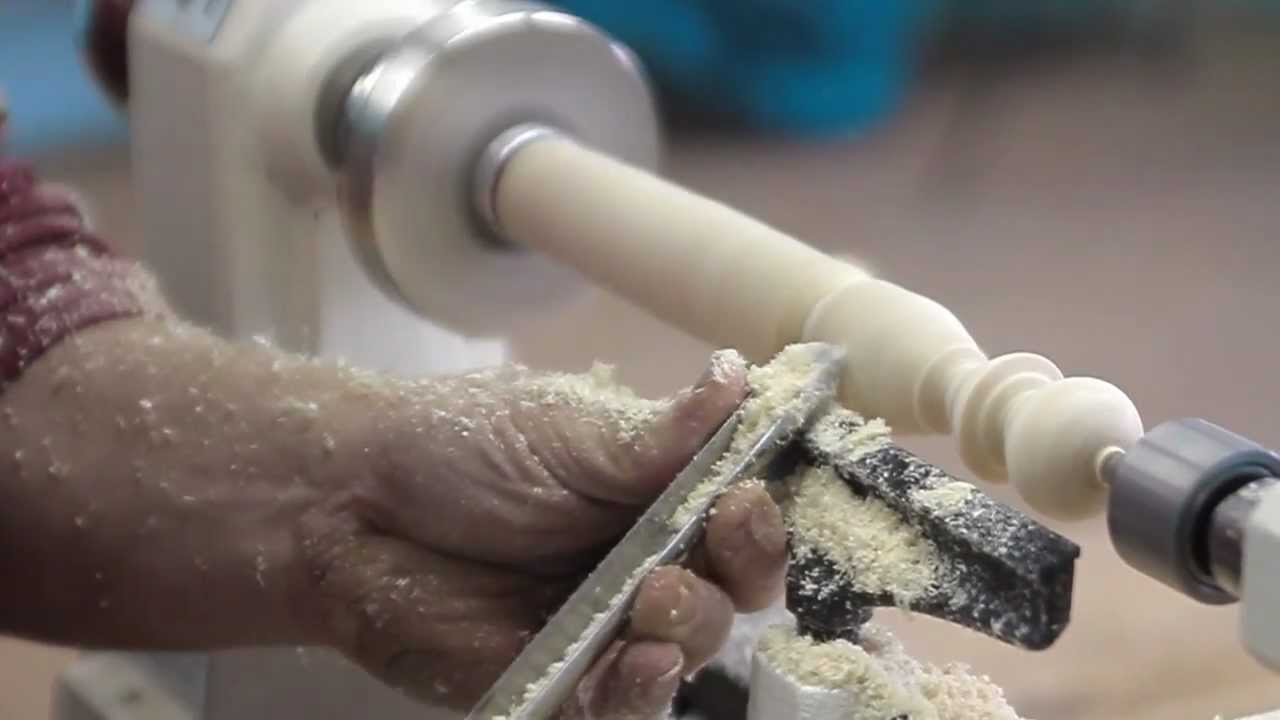

Обработка дерева на токарном станке.

Расположив же подручник немного ниже, чем ось вращения болванки, режущий инструмент будет только скоблить поверхность древесины, а не резать ее, как это должно быть. В результате такой работы поверхность станет шероховатой, а не гладкой. Кроме того, в таком случае может произойти перегиб инструмента под заготовку, что, вполне возможно, приведет к ранениям того, кто вытачивает тот или иной предмет на станке.

Использование полукруглой и косой стамески

Придавая болванке цилиндрическую форму с использованием полукруглой стамески, резание необходимо осуществлять не только верхней частью лезвия, но также и его боковыми частями. В таком случае затупление инструмента будет проходить не так быстро, к тому же, обрабатываемая поверхность будет иметь не волнистую, а ровную форму, что ускорит и значительно облегчит всю ее последующую обработку.

При гладком обтачивании косяк следует держать таким образом, чтобы его лезвие по отношению до поверхности цилиндрической заготовки располагалось под углом 45 градусов. Вытачивая профиль, косяк можно располагать в разных положениях. Полная торцовка детали на токарном станке, как и частичное протачивание ее торцов осуществляется острым концом такого режущего инструмента, который устанавливается ребром на подручник.

Использование полукруглой и косой стамески.

Как правильно держать стамеску при работе

В процессе работы инструмент необходимо удержать на скобе подручника левой рукой, используя всю ладонь. Сверху инструмент можно прижимать только используя большой палец. Всеми остальными охватывать опорную скобу категорически запрещено: это может привести к травмам. К тому же, в таком случае нельзя будет передвигать инструмент вдоль заготовки. Правая рука должна удерживать ручку инструмента. Благодаря этому при вытачивании мастер может управлять направлением движения инструмента.

Некоторые правила по безопасной работе

Кроме вышесказанного, опасность для работающего за токарным станком также вызывает значительное расстояние между скобой подручника и поверхностью детали, его расположение ниже оси вращения болванки, неравномерный или слишком сильный нажим на деталь инструментом. Все подобные отступления от правил работы могут привести к вылету обрабатываемой заготовки из станка, перегибу инструмента под деталь или к его поломке.

Все проверки детали в процессе работы с нею – измерение ее диаметра, оценка гладкости поверхности, сверка ее с оригиналом и тому подобное – можно проводить только при остановленном токарном станке. Точить на оборудовании всегда рекомендуется в защитных очках, чтобы обезопасить глаза от стружки, которая обязательно образовывается во время выполнения подобной работы.

Малогабаритный настольный токарный станок

Малогабаритные станки востребованы на экспериментальных участках исследовательских и испытательных лабораторий, маленьких цехах и мастерских. На мини-станках проводят обучение токарному делу школьников и студентов профессиональных технических учреждений. Современное компактное устройство применяется для производства дизайнерских вещей, вытачивания поделок и оригинальных стальных сувениров. Токарное оборудование позволяет владельцу открыть ремонтное ателье, реализовать конструкторские мечты.

На настольном станке без труда проводится целый ряд операций:

  • обточка деталей в форме цилиндра или конуса;
  • подрезка и затачивание торцов;
  • шлифовка поверхности;
  • сверление отверстий заданного диаметра;
  • расширение и обработка глухих и сквозных отверстий;
  • нанесение внутренней и наружной резьбы;
  • вытачивание и растачивание конусов, цилиндров в черновом и чистовом варианте.

Скорость токарной обработки мини-станка уступает производительности заводского оборудования. Однако это не влияет на качество готового изделия.

Достоинства настольного оборудования

Малогабаритные станки – востребованные устройства, позволяющие проводить технические операции с деталями в непромышленных условиях.

Преимущества:

  • Для эксплуатации оборудования достаточно электросети с напряжением в 220 В. Если возникает необходимость, станок легко адаптируется к 380 B трехфазной сети.
  • Токарные работы не требуют больших энергетических затрат, что повышает экономичность процесса.
  • Устройства данного типа подходят для быстрого обучения токарному делу.
  • Компактность станков позволяет располагать их в любом месте: комнате, гараже, приусадебной постройке.
  • Возможность оснащать дополнительными приспособлениями, расширяет диапазон выполняемых работ и делает оборудование универсальным.
  • Приемлемая цена на мини-станки увеличивает их доступность для потребителя.

Основные технические характеристики школьных токарных станков

Наименование параметраТВШ-2 (ТВ-2)
Основные параметры станка
Класс точностиНННННННН
Наибольший диаметр заготовки над станиной, мм200200200200220220220240
Наибольший диаметр заготовки над суппортом, мм9080100100100110
Высота центров над плоскими направляющими станины, мм100100108108120120120130
Наибольшая длина заготовки в центрах (РМЦ), мм350350350350330275525750
Диаметр стандартного патрона, мм100100100125125125125160
Наибольшая длина заготовки в патроне, мм310250500
Наибольшая масса заготовки, кг510
Наибольшая высота держателя резца, мм10 х 1210 х 1212 х 1216 х 1616 х 1616 х 1616 х 16
Высота от опорной поверхности резца до линии центров, мм141212181818
Наибольшее расстояние от оси центров до кромки резцедержателя, мм907878
Шпиндель
Резьба на переднем конце шпинделя, ммМ36 х 4М36 х 4М36 х 4М45 х 4,5М45 х 4,5М45 х 4,5М45 х 4,5
Диаметр центрирующей поверхности шпинделя, мм48484848
Диаметр сквозного отверстия в шпинделе, мм15161218181818
Конус Морзе шпинделя№2№2№3№3№3№3№3
Число ступеней частот прямого вращения шпинделя666866б/с
Частота прямого вращения шпинделя, об/мин120, 160, 230, 375, 500, 710120, 160, 230, 375, 500, 710130, 170, 235, 385, 510, 70060, 90, 130, 190, 350, 500, 730, 100060, 105, 185, 315, 555, 97560, 105, 185, 315, 555, 97540..2000
Торможение шпинделянетнетнетнетнетнетесть
Блокировка рукоятокнетнетнетнетестьестьесть
Суппорт. Подачи
Наибольшее продольное перемещение суппорта, мм300300300260
Перемещение суппорта продольное на одно деление лимба, ммнет0,50,50,250,250,250,25
Наибольшее поперечное перемещение суппорта, мм100100100
Перемещение суппорта поперечное на одно деление лимба, мм0,0250,0250,0250,0250,0250,0250,0250,025
Наибольшее перемещение резцовых салазок, мм50508585858585
Перемещение резцовых салазок на одно деление лимба, мм0,0250,0250,0250,0250,0250,0250,025
Угол поворота резцовых салазок, град±45°±45°±40°±40°±40°±40°±40°
Число ступеней продольных подач суппорта3338666
Пределы продольных рабочих подач суппорта, мм/об0,08; 0,1; 0,120,04; 0,05; 0,060,08; 0,1; 0,120,1; 0,12; 0,15; 0,16; 0,18; 0,20; 0,24; 0,320,1; 0,12; 0,16; 0,20; 0,24; 0,320,1; 0,12; 0,16; 0,20; 0,24; 0,320,04..0,31
Количество нарезаемых резьб метрических3336666
Пределы шагов нарезаемых резьб метрических, мм0,6; 0,8; 1,00,8; 1,0; 1,250,6; 0,8; 1,00,8; 1,0; 1,250,8; 1,0; 1,25; 1,5; 2,0; 2,50,8; 1,0; 1,25; 1,5; 2,0; 2,50,8; 1,0; 1,25; 1,5; 2,0; 2,50,8; 1,0; 1,25; 1,5; 2,0; 2,5
Задняя бабка
Конус Морзе задней бабки№2№2№2№2№2№2№2№2
Наибольшее перемещение пиноли, мм65656565656565
Наибольшее поперечное смещение бабки, мм±7±5±5±5±5±5±5
Наличие лимба или линейки, перемещение на одно деление лимба, ммнетнетнетнет0,0250,0250,0250,025
Электрооборудование
Электродвигатель главного привода, кВт0,60,6/ 11,11,10,750,75/ 1,11,1
Габариты и масса станка
Габариты станка (длина ширина высота), мм1440 х 470 х 10201100 х 400 х 11501100 х 470 х 1101050 х 535 х 12001120 х 640 х 6801405 х 620 х 7301610 х 620 х 730
Масса станка, кг280280300400220230245

Рубикон, ООО. 2020 г.

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Батов В.П. Токарные станки, 1978

Белецкий Д.Г. Справочник токаря-универсала, 1987

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973

Оглоблин А.Н. Основы токарного дела, 1967

Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Строение и применение ЧПУ

Современный токарный станок имеет числовое программное управление (ЧПУ). Применение электрической схемы и видоизменение основных узлов позволяет добиться высокой точности обработки.

Особенности станков с ЧПУ:

  1. При выборе оборудования нужно учитывать данные, указанные в ГОСТе. Там указываются класс точности и другие параметры.
  2. Устройство имеет сложную электрическую схему и мини-блок управления.
  3. Несмотря на свои небольшие размеры и вес, модели могут выдерживать большую нагрузку.
  4. Прибор имеет блок, на который выводится вся информация. Для этого применяются языки программирования, установленные стандартом.
  5. Оборудование небольших размеров и высокой точности востребовано. На нем производятся детали для электроники и бытовой техники.

Как выбрать токарный станок по дереву

Среди многообразия видов токарных станков по дереву достаточно сложно сделать правильный выбор. Будущий владелец должен определиться с перечнем задач (набором производимых операций), которые должен выполнять агрегат. Чтобы не приобрести ненужный агрегат следует определиться со следующими требованиями:

  • какие задачи планируется решать с помощью выбираемого станка;
  • как часто его планируется использовать;
  • где он будет установлен;
  • какие возможности имеются по энергоснабжению.

Предлагаемые модели токарных станков способны реализовать самые строгие требования будущего владельца.

При рассмотрении первого требования следует понять, для чего выбираемый агрегат необходим. Если планируется проведение большого количества обрабатывающих операций, в том числе с деталями из дерева крупных размеров следует остановить свой выбор на устройствах промышленной или полупромышленной группы.

Для обработки изделий из дерева в домашней мастерской свой выбор останавливают на настольных станках. Такие станки легко устанавливаются в гараже, небольшой мастерской, на даче загородном доме.  Они будут выполнять практически те же функции, но занимают меньше места, имеют относительно небольшой вес и не потреблять большое количество электроэнергии. Станки этого типа применяют для обработки и изготовления деталей из дерева небольших размеров в ограниченном количестве. Домашний станок обладает ещё одним существенным преимуществом – приемлемой ценой. Однако многие токарные агрегаты из этой группы имеют широкие функциональные возможности по работе с деревом и часто не уступают полупрофессиональным агрегатам. Для них может быть приобретено или разработано приспособление, способствующее увеличению его производительности и качества обрабатываемой поверхности. В этом случае они способны обрабатывать цилиндрическую, конусообразную или фасонную поверхность.

Токарно-винторезный станок СТАВР СТД-400


Фото: market.yandex.ru

Наш обзор не обошёл стороной и станок токарный по дереву для дома модели Ставр СТД-400, который имеет специальные отверстия для установки на верстаке. Планшайба и винтовая пиноль дают возможность закреплять заготовки диаметром до 300 мм и длиной до 1 метра. Передвижная ручка позволяет жестко фиксировать опоры для резца. Благодаря магнитному выключателю модель защищается от самопроизвольного пуска после экстренного отключения питания сети. Маленький токарный станок по дереву имеет четыре скорости вращения шпинделя, изменение которых осуществляется путем перемещения ремня на двух шкивах. Высокое качество сборки обеспечивает долгий срок службы.

Токарно-винторезный станок СТАВР СТД-400

Преимущества:

  • Для установки на верстаке
  • Частота – 50 Гц
  • Длина сетевого кабеля 3 м
  • Простота транспортировки
  • Не требует специального обслуживания
  • Планшайба для обработки крупных заготовок
  • Магнитный выключатель
  • 4 скорости вращения шпинделя

Стоит ли покупать токарный станок

Обработка дерева на токарном станке вносит некоторые ограничения в форму будущего изделия, это нужно учитывать при выборе в пользу механической обработки. По большому счету изделие, полученное на станке будет состоять из комбинации тел вращения, но обычно этого вполне хватает. Также с помощью станка можно изготавливать деревянные шарики и тарелки.

Что касается покупки станка, то есть в такой решении и слабые, и сильные стороны:

  • с одной стороны, получаем устройство, которое позволит в разы повысить скорость обработки дерева. Изделия на токарном станке по дереву позволят снизить себестоимость единицы продукции как раз за счет экономии времени;
  • к достоинствам его можно отнести и то, что он может справиться с мягкими металлами. Многое, конечно, зависит от производителя и использованных материалов;
  • современные станки отличаются широким диапазоном габаритов, так что подобрать подходящий вариант можно как для небольшой мастерской, так и для личного пользования.

Недостатком может стать цена нового станка, особенно если деревообработка является скорее хобби, чем основным источником дохода. Немного сэкономить можно поиска старые советские модели, но все равно стоимость останется приличной. Если есть желание приобрести станок в качестве эксперимента, просто для того, чтобы попробовать себя в точении дерева, а финансы не позволяют, то можно попытаться изготовить токарный станок самостоятельно.

Конечно, полноценный аналог заводской модели создать не получится, но для обработки небольших заготовок из мягких пород дерева он вполне подойдет. Небольшие изделия из дерева на токарном станке собственного производства вполне могут конкурировать с теми, что были изготовлена на станке от именитого производителя.

Дополнительное оборудование

Можно приобрести к станку ряд дополнительных приспособлений, которые облегчат работу с деревом. Благодаря им можно будет без проблем обрабатывать протяженные заготовки не опасаясь ее провисания по центру. Трезубец для токарного станка по дереву позволяет исключить поворот заготовки вокруг своей оси, когда резец снимает стружку. Внешне такое приспособление выглядит как коронка с острыми зубцами по краю, по центру может размещаться острый шип, но есть трезубцы и просто с зубьями по краю.

Иногда возникает необходимость обработать длинную заготовку, например, при изготовлении балясин для лестницы. В таком случае закрепления ее по концам недостаточно, потребуется еще 1 опора по центру, которая не будет препятствовать вращению.

Для этого используется люнет для токарного станка по дереву. Люнет представляет собой кольцо с 3 роликами, их положение регулируется в зависимости от диаметра заготовки. Теоретически они мешать вращению не должны, но при сильном обжатии на древесине остаются вполне различимые следы от прохода роликов. Так что можно порекомендовать после черновой обработки чистовую проводить без люнета, если это возможно.

Основная сложность – найти подходящие вращающиеся части, они должны быть прочными, не сильно оставлять следы на дереве и износостойкими. Оптимальным решением для самодельного люнета можно считать колеса от обычных роликовых коньков. Когда нужно изготовить большое число однотипных изделий (те же балясины на лестницу), вручную практически невозможно это сделать.

Траектория резца будет немного отличаться каждый раз, что скажется на форме изделия. Решением этой проблемы может стать копир для токарного станка по дереву, он позволяет направлять резец по одной и той же траектории каждый раз

Немаловажно и то, что конструкция его несложная, так что изготовить неплохой копир можно и самостоятельно

Токарный станок по дереву.

Это становится возможным благодаря использованию 2 подвижных кареток, нижняя движется вдоль заготовки, верхняя может перемещаться в поперечном направлении. На верхней каретке устанавливается резец для дерева, на ней же размещается небольшое колесико для перемещения вдоль направляющей прорези.

Можно превратить обычный станок в токарный станок по дереву для изготовления шариков. Для этого понадобится специальное приспособление в виде жестко закрепленного резца и рычага, который позволит перемещать этот резец по дуге определенного радиуса (желательно, чтобы радиус можно было изменять).

Типы и обозначения МРС

Основная классификация металлорежущих станков построена по технологическому признаку и подразделяются на 9 групп:

  1. Токарные станки, основным признаком которых является главное вращательное движение заготовки и поступательное движение подачи инструмента. На станках этой группы обрабатываются тела вращения.
  2. Сверлильные и расточные станки. Характерным признаком станков этой группы является главное вращательное движение инструмента. Поступательное движение подачи могут осуществлять как заготовка, так и инструмент. Станки предназначены в основном для обработки отверстий.
  3. Шлифовальные станки, основной характерной особенностью которых является применяемый абразивный инструмент.
  4. Комбинированные станки. Станки этой группы отличаются тем, что имеют на одной станине устройства, позволяющие производить точение, сверление, фрезерование, шлифование, а иногда строгание.
  5. Резьбо — и зубообрабатывающие станки. В эту группу выделены зубообрабатывающие и резьбообрабатывающие станки независимо от способа осуществления этих операций в силу общности кинематических особенностей.
  6. Фрезерные станки, основным признаком которых является применяемый инструмент — фреза, совершающая главное вращательное движение. Станки применяются для обработки плоскостей и фасонных поверхностей.
  7. Строгальные и протяжные станки. В эту группу сконцентрированы станки с главным поступательным движением. Строгальные станки предназначены для обработки плоскостей и фасонных линейчатых поверхностей, а протяжные — для обработки линейчатых поверхностей, определяемых формой режущей кромки инструмента — протяжки.
  8. Разрезные станки, предназначенные для отрезки заготовок от целого куска металла.
  9. Разные станки.

Внутри каждой группы станки подразделяются на 9 подгрупп т.е. на типы станков по более узким технологическим и конструктивным признакам. При изучении станков соответствующих групп эта классификация будет раскрыта.

По степени универсальности станки подразделяются на станки:

  1. общего назначения,
  2. специализированные,
  3. специальные.

Станки общего назначения (универсальные, широкоуниверсальные) позволяют обработку широкой номенклатуры деталей и применяются преимущественно в единичном и мелкосерийном производстве.

Специализированные станки предназначаются для обработки ограниченной номенклатуры деталей. Область их применения — серийное производство.

Специальные станки изготавливаются для обработки одного или весьма ограниченного числа наименований деталей или даже выполнения одной операции при обработке какой-либо детали. Эти станки применяются в массовом производстве.

По точности станки подразделяются на пять классов:

Н — нормальной; П — повышенной; В — высокой; А — особо высокой точности; С — спец-мастер станки.

По массе различают:

  • легкие — до 1 тонны,
  • средние — 1…10 тонн,
  • тяжелые — свыше 10 тонн.

Тяжелые подразделяются:

  • на крупные — 10…30 тонн,
  • собственно тяжелые — 30…100 тонн,
  • уникальные — свыше 100 тонн.
Обозначения станков

Обозначения станков строятся на буквенно-цифровой основе. При обозначении станков общего назначения первая цифра показывает принадлежность к группе классификации. Вторая цифра определяет отношение станка к соответствующей подгруппе, типу, последняя или две последние цифры обозначают размерную характеристику станка. Буквы русского алфавита, размещаемые между цифрами, указывают на соответствующую модификацию станка данного типоразмера.

Например,

Обозначения станков-маркировка

В обозначениях специальных станков первые буквы указывают на индекс завода — изготовителя, а следующие за ними цифры — порядковый номер модели. Например, Е3-24 — станок Егорьевского .

Прецизионные станки обозначаются соответствующей буквой в конце, например, 1И611П, 1К62В.

Станки с ЧПУ в обозначениях имеют букву Ф и цифру, указывающую на тип системы управления (1 — с индикацией отработанной геометрической информации, 2 — позиционная, 3 — контурная, 4 — комбинированная) например, 6П13Ф3; 3М151Ф2; ИР-500МФ4.

Управление резцедержателем

Резцедержатель представляет из себя, достаточно точный механизм, обеспечивающий жесткость крепления резца в заданных позициях. Правильное положение рукоятки резцедержателя в зажатом виде должно соответствовать положению часовой стрелки на 3-4 часа. Это положение обеспечивается положением проставной шайбы под гайкой рукоятки резцедержателя. Зажим рычага производится средним локтевым усилием. А отжис рукоятки нельзя делать давлением своего веса во избежание потери веса. Отжим рукоятки делается одним или несколькими короткими толчками основанием ладони в направлении против часовой стрелки. Перед поворотом резцедержателя убедитесь в отсутствии препятствий для него самого и закрепленного в нем инструмента. Большую опасность представляют препятствия со стороны вращающихся элементов станка.

Принцип работы и основы правильной эксплуатации

Смастерить что-то на подобном станке очень просто. Из-за маленьких габаритов, относительно простой конструкцией и скудным списком работ, которые можно выполнить, сравнивая с более дорогими устройствами. Научиться работать с ними можно буквально за 5 минут.

Схема, их действия следующая: в задней бабке есть отверстия, там прикрепляются инструменты, которые нужны для конкретной задачи. Благодаря направляющим она всегда подвижна, в зависимости от длинны деталей, она устанавливается в разные положения.

А сама каретка, отвечает за подвижность рабочего инструмента, она установлена на направляющих:

Работа со станком, дело может быть и лёгкое, но очень опасное

И перед его использованием, нужно соблюдать некоторые правила. Все движения тела должны быть плавными, без резких манипуляций. Перед включением, нужно проверить, чтобы все части были закрыты заводской защитой, и на элементах станка не лежат различные предметы. Обязательно удостовериться в том, что переключатели и рукоятки находятся в нейтральном положении

Школьный токарный станок в хозяйстве вещь очень нужное. Он простой в конструкции, надёжный и маленький. А приобретение такого устройства уж точно принесет много пользы.

Старые советские модели станков по дереву и металлу

Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.

Важно!

На советское оборудование иногда проблемно найти оснастку или комплектующие в случае поломки.

Токарно-винторезный станок ИТ-1М

Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.

Токарно-винторезный станок ТВ-6

Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.

Характеристики:

  • Диаметр шпинделя — 12 мм.
  • Частота вращения шпинделя — 130-170 об./мин.
  • Расстояние между центрами — 350 мм.
  • Максимальная длина обработки — 300 мм.

Токарные станки Универсал 2 и Универсал 3

Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.

Токарный станок ТШ-3

Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.

Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.

Токарно-винторезный станок 1М63Н

Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.

Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.

Токарно-револьверный станок 1341

Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:

  • Обработка наружных и внутренних поверхностей.
  • Нарезка резьбы.
  • Сверловка, зенкование, развертывание.
  • Работа с фасонными поверхностями.

Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.

Токарно-винторезный станок 1Н65

Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.

Технические характеристики:

  • Высота центра над станиной и суппортом — 500 и 325 мм.
  • Диаметр шпинделя — 128 мм.
  • Максимальный вес заготовки — 5 т.
  • Максимальный диаметр заготовки в кулачках — 870 мм.

Токарно-винторезный станок 1М63

Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.

Станок токарно-винторезный 1А616

Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.

Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.

Токарный школьный станок ТВ-4

Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.

Токарный станок по металлу Школьник ТВ-7

Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.

Настольный токарный станок по металлу ТВ-16

Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.

Параметры:

  • Расстояние между центрами — 250 мм.
  • Максимальный диаметр заготовки над станиной — 160 мм.
  • Диаметр отверстия шпинделя — 18 мм.
  • Мощность — 0,4-0,5 кВт.

Настольные комбинированные станки

Если настольные компактные станки становятся незаменимыми для малогабаритной или передвижной мастерской, то что уж говорить о комбинированных устройствах.

Мини-токарно-фрезерный станок, мало того что не требует большой площади для установки, он и стоит дешевле, чем два станка по отдельности.

На место резцедержателя устанавливаются тиски фрезерной части или же фрезеруется деталь, установленная в центрах.

На комбинированном станке выполняются токарные операции по резанию, проточке, сверлению, накатке, зенкованию и фрезерные по вырезанию канавок и пазов, получению профильных поверхностей, торцеванию.

Виды деревообрабатывающих станков

Выделяют 3 разновидности токарных станков для обработки дерева. Различия состоят в их назначении и основных функциях:

  • промышленные – агрегаты используются на предприятиях, фабриках, устанавливаются в цехах;
  • полупрофессиональные – станки предназначены для использования на небольших фабриках, где выработка продукции производится в небольших объемах;
  • бытовые (настольные) – приборы применяются для изготовления деревянных деталей в домашних условиях.

Не пропустите: Электростамеска: виды и характеристики электрической стамески

Промышленные устройства показывают высокую производительность. Их преимущества:

  • способность выполнять большой объем работы;
  • функциональность;
  • надежность.

Масса конструкции от 200 кг, мощность – от 1 кВт.

Полупрофессиональные токарные станки по дереву компактные, масса 40-90 кг, показатели мощности 0,5-1 кВт.

Станок бытовой используется для обработки 1-2 деталей за один раз. Масса установки составляет 20-40 кг, показатели мощности – 0,2-0,5 кВт. Агрегаты для использования в домашних условиях отличаются минимальным набором функций. Отличия имеются по производительности и возможностям, также методикам выполнения работы. Виды бытовых станков:

  • фрезерные устройства (применяются в 90% случаев для расточки пазов);
  • винтовые (нанесение резьбы, придание детали формы конуса);
  • копировально-фрезерные устройства (применяются для получения заготовок в нестандартных формах, для работы применяются специализированные трафареты);
  • рейсмусовые (обстругивание доски).

Также выпускаются устройства с ЧПУ. Это автоматические агрегаты, которые выполняют этапы работы по заданной программе.

Настольный токарный станок – мини-мастерская в вашем гараже.

Предлагаемое оборудование будет отличным вариантом для автосервиса, домашней мастерской, учебного заведения (наглядная демонстрация основных производственных операций, связанных с обработкой металла). Работать за станком легко. Не требуется проходить сложное многочасовое обучение. Техническое обслуживание также не вызовет трудностей. С этой задачей вы вполне сможете справиться самостоятельно, не прибегая к помощи стороннего специалиста.

Преимущества:

  • Требуемые задачи будут решены с высочайшей точностью благодаря закалённому шпинделю;
  • Все стержни – металлические, что является характерной особенностью настольных токарно-фрезерных станков от компании Metal Master. Это позволит оборудованию прослужить длительное время, работать без сбоев и сделать производство максимально эффективным;
  • Качественный клиновидный ремень позволяет повреждения двигателя даже в случае повышенной нагрузки на шпиндель;
  • Электронное бесступенчатое управление числом оборотов шпинделя. Необходимая информация о числе оборотов будет показана на цифровом дисплее, который размещён на корпусе станка;
  • Направляющие прошли процедуру шабрения, что также оказывает положительное влияние на точность выполняемой обработки;
  • Преждевременный износ направляющих исключён. Происходит оперативное обслуживание и смазка суппорта (наличие 6 тавотниц на суппорте токарного станка). Плавное перемещение рукоятки делает работу комфортной;
  • Телескопическая защита ходового винта. Исключено его повреждение от попадания металлической стружки;
  • Относительно небольшой вес и скромные габаритные размеры – гарантия удобной транспортировки и быстрой установки данного оборудования. Станок не нуждается в большой производственной площади и может быть установлен даже в домашней мастерской.

Реализуемая техника успела показать себя с положительной стороны и об этом свидетельствует значительное количество отличных отзывов от наших довольных клиентов.

В 2021 году, мы обновили линейку токарных станков MML 1830V.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
