Чертеж пружины сжатия, растяжения, кручения

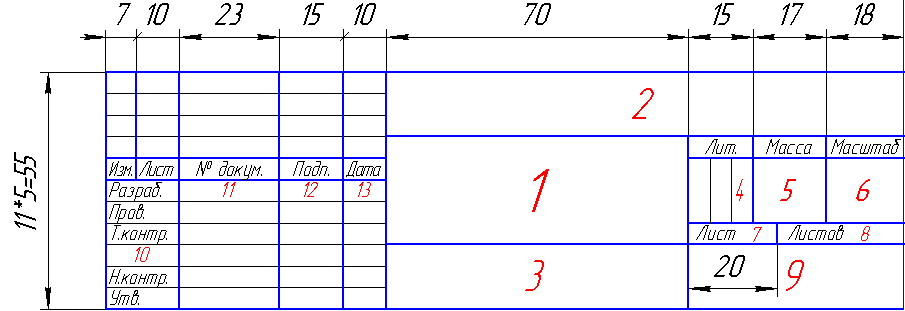

1.4 Основная надпись

Чертеж оформляется рамкой, которая проводится сплошной основной линией на расстоянии 5 мм от правой, нижней и верхней сторон внешней рамки чертежа. С левой стороны оставляется поле шириной 20 мм, служащее для подшивки и брошюровки чертежей (Рисунок 1.2).

Рисунок 1.2 – Примеры оформления чертежа Основная надпись помещается в правом нижнем углу конструкторских документов. На листах формата А4 основную надпись располагают вдоль короткой стороны листа, на листах формата А3 и более допускается располагать основную надпись как вдоль длинной, так и вдоль короткой стороны листа. Основные надписи, дополнительные графы к ним выполняют сплошными основными и сплошными тонкими линиями по ГОСТ 2.303 – 68* (Рисунок 1.3). Основная надпись по форме 1 используется в чертежах приборо и машиностроения. Основная надпись по форме 2 используется в спецификации и других текстовых документах — первый лист, по форме 3 — последующие листы. форма 1 форма 2 форма 2а Рисунок 1.3 – Примеры основных надписей графических и текстовых документов В графах основной надписи указывают:

  • в графе 1 — наименование изделия;
  • в графе 2 — обозначение документа;
  • в графе 3 — обозначение материала детали;
  • в графе 4 — литеру, присвоенную данному документу;
  • в графе 5 — массу изделия;
  • в графе 6 — масштаб;
  • в графе 7 — порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют);
  • в графе 8 — общее количество листов документа (графу заполняют только на первом листе);
  • в графе 9 — наименование предприятия, выпускающего документ;
  • в графе 10 — указываются функции исполнителей: «Разработал», «Проверил»;
  • в графе 11- фамилии лиц, подписавших документ;
  • в графе 12 — подписи лиц, фамилии которых указаны в графе 11;
  • в графе 13 — дата;
  • графы 14-18 заполняются на производственных чертежах.

Наши события

7 октября 2021, 19:09 RusCable Live – Герои недели. НПП “ГЕРДА”, Донкабель, Genesis, EL-комитет. Эфир 8.10.2021

5 октября 2021, 12:50 RusCable Insider #241 – Оборудование Xinming. Genesis кабельных полимеров. Новый проект “По следам Герды”: Великокняжеский кабельный завод

1 октября 2021, 11:13 RusCable Live – Pink Electric, Сарансккабель, Москабель. Эфир 1.10.2021

28 сентября 2021, 13:08 Премьера спецвыпуска RusCable Review: Сарансккабель. Павел Цветков. Новое поколение кабельщиков. Шлангокабель

27 сентября 2021, 12:58 RusCable Insider #240 – Цифровой Москабельмет. Интервью с Павлом Цветковым, Сарансккабель. “АЧП-терроризм” побежден?

27 сентября 2021, 12:40 Какой он, кабельный завод будущего?

ПАРТНЁРЫ

Технология изготовления пружин и требования к ним

Технология изготовления пружин играет важную роль и имеет большое значение для их беспроблемной долгосрочной эксплуатации. Упругие элементы – это высокотехнологичные изделия, требующие наличия квалификации и опыта от инженеров-конструкторов и технологов, а также хорошего парка оборудования на предприятии-производителе.

От того, насколько правильными были расчеты пружины, подбор материала с учетом требуемых характеристик и особенностей ее применения, а также используемые технологии и точность изготовления, зависит работа целого агрегата, где эта деталь будет комплектующей.

Витые пружины сжатия: особенности конструкции и эксплуатации

Данный тип пружин в процессе эксплуатации воспринимает нагрузки, прилагаемые в продольно-осевом направлении. Пружины сжатия изначально имеют просветы между витками, приложение внешней силы приводит к деформации, характеризующейся уменьшением длины изделия, и ограничивается тем моментом, когда витки соприкасаются. При отмене воздействия пружина должна восстановить свою форму и геометрические размеры, какими они были до приложения нагрузки.

Основными размерами, определяющими вид отдельной детали, являются:

  • — Диаметр проволоки (прутков).
  • — Количество витков.
  • — Шаг навивки.
  • — Диаметр изделия.

Наиболее распространенными являются цилиндрические винтовые пружины сжатия, у которых диаметр изделия одинаков по всей длине. Эти детали широко используются в разных отраслях промышленности: приборо- и машиностроении, горношахтной отрасли, газонефтедобыче, других.

Вообще же пружины сжатия могут иметь не только цилиндрическую форму, но и конусную, бочкообразную, более сложную. Шаг витков может быть постоянный и переменный, а навивка – по или против направления движения часовой стрелки.

Это вносит особенности в общепринятую технологию их изготовления.

Требования к пружинам

Чтобы выполнять свою работу эффективно и правильно, эти элементы должны обладать хорошей прочностью, пластичностью, упругостью, выносливостью и релаксационной стойкостью.

Достижение этих качеств возможно при соблюдении многих факторов, в том числе:

— Правильном выборе материала.
— Грамотно проведенных расчетах.
— Соблюдении технологии изготовления.

Качественные пружины должны соответствовать требованиям ГОСТ и техническому заданию конкретного заказчика.

Согласно стандарту предусмотрены три группы точности по контролируемым деформациям:

  • — С допускаемым отклонениями до 5% (+/-).
  • — До 10%.
  • — До 20%.

В соответствии с этим определены три группы точности по геометрическим параметрам.

Важное требование к этим деталям – чистота поверхности, здесь не допускаются царапины и другие дефекты, так как они приводят к снижению прочности и надежности

ЧЕРТЕЖИ ПРУЖИН

Пружины применяются в технике для соз­дания определенных усилий в заданном направ­лении. На рис. 545, 546. 549 показаны примеры применения пружин в различных устройствах. Цилиндрическая винтовая пружина сжатия 5

(рис. 545, а), поджатая резьбовой втулкой3, оказывает на клапан2 усилие, прижимая его резиновой прокладкой4 к торцу цилиндри­ческого выступа корпуса 1 и перекрывая доступ рабочей среды.

На рис. 545, б показана пластинчатая пружи­на изгиба 1, удерживающая собачку 2

в задан­ном положении, препятствующем повороту храпового колеса3 против часовой стрелки. В этих случаях для перемещения детали3 в направлении, указанном стрелкой, необходимо приложить усилие, превышающее давление пружины.

Правила выполнения чертежей различных пружин устанавливает ГОСТ 2.401—68 (СТ СЭВ 285—76, СТ СЭВ 1185—78). Рассмот­рим основные правила выполнения чертежей пружин на примере изображения цилиндричес­ких винтовых пружин сжатия, как наиболее часто применяемых.

Пружины на чертежах вычерчивают условно. На изображениях цилиндрических винтовых пружин участки синусоид, в которые проеци­руются витки пружины, заменяют параллель­ными прямыми линиями, касательными к сече­ниям витков (рис. 546, 548). На сборочных чер­тежах и чертежах общих видов допускается изображать пружину сечениями витков (рис. 547). При этом контуры деталей, находящихся за пружиной, изображают видимыми лишь до центровых линий сечений витков.

Если пружина имеет более четырех витков, то с каждого конца пружины изображают лишь один- два витка, не считая опорных, и через центры сечений витков проводят осевые линии по всей длине пружины (см. рис. 545, а).


Чтобы получить на пружине плоские опорные поверхности, крайние витки пружины поджи­мают (примерно на три четверти витка и пришлифовывают. Поджатые витки пружины не считают рабочими. Поэтому полное число вит­ковп1 равно числу рабочих витковn +1,5.На рис. 548 показано изображение пружины, у которой поджато и прошлифовано 3 /4 витка. Здесь изображен один из опорных витков и два рабочих витка. Построение начинают с проведе­ния осевых линий, проходящих через центры сечений витков пружины (рис. 548,а). Затем на левой осевой линии проводят окружность, диа­метрd которой равен диаметру проволоки, из которой изготовлена пружина. Окружность в данном случае касается горизонтальной пря­мой, на которую опирается пружина. Далее проводят полуокружность из центра, располо­женного в пересечении правой оси с той же горизонтальной прямой. Для построения каж­дого последующего витка пружины слева на расстоянии шага строят сечения витков. Справа каждое сечение витка — будет располагаться напротив середины расстояния между витка­ми, построенными слева.

Проведя касательные к окружности, полу­чают изображение пружины в разрезе, т. е. изображение витков, лежащих за плоскостью, проходящей через ось пружины. Для изобра­жения передних половин витков также прово­дят касательные к окружностям, но с подъемом вправо. Для построения передней .четверти опорного витка касательную к полуокружности проводят так, чтобы она одновременно касалась левой окружности в нижней ее части (рис. 548,6).

Если на чертеже диаметр сечения проволоки или толщина заготовки, из которой изготовлена пружина, равны или меньше 2 мм, то пружину изображают линиями толщиной 0,6. 1,5 мм (рис. 549).

На рабочих чертежах изображения винто­вых пружин располагают так, чтобы ось имела горизонтальное положение. Пружины изобра­жают с правой навивкой, а действительное на­правление навивки указывают в технических требованиях. Для пружин с контролируемыми силовыми параметрами на чертеже выполняют диаграмму механической характеристики пру­жины, показывая зависимость между нагрузкой на пружину (р1

,р2, р3 ) и ее деформацией(H, Н2 иHз) . Пример выполнения рабочего чертежа пружины приведен на рис. 550. На учебных чертежах диаграмму не вычерчивают.

Длину L

развернутой пружины определяют по

формуле

, гдеDcp — сред­ний диаметр пружины. Какой из диаметров пружины следует указывать в технических тре­бованиях (диаметр стержня Dc или диаметр гильзы Dr), решают в зависимости от того, ка­кой из этих, размеров является контролиру­емым.

Производство пружин в Санкт-Петербурге

Сланцевский завод пружин специализируется на изготовлении пружин растяжения, сжатия, кручения и других видов аналогичных изделий. В ассортименте производимой продукции большой объем типовых изделий разных классов и назначения. Также специалисты выполняют расчет и изготовление пружин по чертежам заказчика. Для производства используются современные материалы и оборудование, что позволяет изготовить пружину под заказ вне зависимости от сложности конструкции и планируемых условий эксплуатации.

Чтобы заказать изготовление пружин кручения по чертежу, оставьте заявку, указав следующие данные:

  • тип пружины;
  • габаритные размеры изделия;
  • вид материала;
  • твердость и упругость изделия после термической обработки;
  • необходимость постобработки;
  • наличие покрытия и требования к нему.

Вы можете заказать изготовление пружин в любом количестве – от одной штуки до крупных партий. Все изделия могут быть отправлены транспортными компаниями в регионы РФ.

Пружины сжатия

Ищите пружины и заказывайте их в режиме онлайн.

Компания Vanel изготавливает пружины сжатия из хромокремниевой стали, обеспечивающей наилучшую усталостную прочность и наибольший коэффициент упругости.

Оцинкованные пружины

Оцинкованные пружины имеются в наличии на складе

Важно отметить, что они имеют те же параметры, что и стальные пружины. Эти пружины более устойчивы к коррозии и дешевле нержавеющей стали. Параметры пружин сжатия

Параметры пружин сжатия

Физические параметры

  • d (Диаметр проволоки) : данный параметр указывает толщину проволоки, используемой для изготовления пружины.
  • S (Стержень) : данный параметр соответствует максимальному диаметру стержня, который может вставляться в пружину. Допустимое отклонение для этого параметра составляет +/- 2 % (для сведения).
  • Di (Внутренний диаметр) : внутренний диаметр пружины может вычисляться путем вычитания из значения внешнего диаметра пружины величины диаметра проволоки, умноженной на два. Допустимое отклонение для этого параметра составляет +/- 2 % (для сведения).
  • De (Внешний диаметр) : внешний диаметр пружины может вычисляться путем прибавления к значению внутреннего диаметра пружины величины диаметра проволоки, умноженной на два. Допустимое отклонение для этого параметра составляет +/- 2 % (для сведения).
  • H (Расточка) : это минимальный диаметр отверстия для хода пружины. Допустимое отклонение для этого параметра составляет +/- 2 % (для сведения).
  • P (Шаг) : среднее расстояние между двумя последовательно идущими рабочими витками пружины. Допустимое отклонение для этого параметра составляет (для сведения).
  • Lc (Длина в сжатом состоянии) : максимальная длина пружины после полной блокировки. Данный параметр указан справа на схеме. Допустимое отклонение для этого параметра составляет +/- 15 % (для сведения).
  • Ln (допустимая длина): максимально допустимая длина пружины после установки. Если прогиб больше, это может вызвать неупругую деформацию (необратимое изменение формы под воздействием прилагаемой силы). В большинстве случаев, не существует никакой опасности деформации пружины. Таким образом,Ln = Lc + Sa , гдеSa это сумма минимально допустимых расстояний между рабочими витками
  • L0 (Свободная длина) : свободная длина измеряется, когда пружина находится не в сжатом положении после первой блокировки (при необходимости). Допустимое отклонение для этого параметра составляет +/- 2 % (для сведения).
  • К-во витков : общее количество витков пружины (на схеме, представленной выше, их шесть). Чтобы подсчитать количество рабочих витков, достаточно вычесть два крайних витка.
  • R (Коэффициент упругости) : данный параметр определяет противодействие пружины при ее сжатии. Он измеряется следующим образом: 1 даН/мм = 10 Н/мм. Допустимое отклонение для этого параметра составляет +/- 15 % (для сведения).
  • L1 & F1 (Длина под нагрузкой F) : нагрузка F1 при длине L1 может вычисляться по следующей формуле:F1 = (L0-L1) * R , из которой можно вывести формулу, позволяющую рассчитать длину L1L1 : L1 = L0 — F1/R .
  • Шлифовка : указывается, если края пружины отшлифованы.
  • Артикул: все пружины имеют уникальный артикул:тип . (De * 10) . (d * 100) . (L0 * 10) . материал . Для пружин сжатия типу соответствует букваC . материалы обозначаются следующими буквами:A ,I ,N etS . Например: артикулC.063.090.0100.A — это пружина сжатия внешним диаметром 6,3 мм, из стальной проволоки диаметром 0,9 мм и свободной длиной 10 мм.

Материалы

  • A (Рояльная проволока) : сталь, соответствующая стандарту EN 10270-1 klass класс SH
  • I (Нержавеющая сталь) : нержавеющая сталь 18/8, соответствующая стандарту Z10 CN 18.09.
  • N (Оцинкованная проволока) : оцинкованная стальная пружинная проволока.

Характеристики

  • Торцы : все пружины сжатия представляют собой витки, соединенные с торцами.
  • Коэффициент упругости : Допустимое отклонение для этого параметра составляет +/- 15 % (для сведения).

Простой способ изготовления пружин

Здравствуйте, уважаемые читатели и самоделкины! Бывает так, что для какого-то проекта нужны специфические пружины определённой длины и диаметра, каких не купишь в хозяйственных и строительных магазинах. В данной статье Матеуш, автор YouTube канала «Mateusz Doniec» предлагает Вам обрести навык самостоятельного накручивания пружин. Для этого у него есть своя методика и своё приспособление.

Материалы. — Стальной уголок 20Х20 мм — Стальная труба — Тройник. Инструменты, использованные автором. — Газовая горелка — Пассатижи, тиски. Процесс изготовления. Перед Вами первая часть этого приспособления для накручивания пружин. Это короткий отрез дюймовой металлической трубы, к которой сбоку приварен кусок стального уголка. Эта часть фиксируется в тисках.

Не волнуйтесь, если у Вас нет навыков сварки, или сварочного аппарата, потому что по большому счёту этот элемент не столь уж и важен. В конце статьи автор покажет, как можно обойтись без него.

Конечно же, можно использовать трубы или стальные прутки меньших или больших диаметров при изготовлении пружин. От этого зависит их конечный диаметр. То же касается и самой проволоки.

Отверстие, просверленное в трубе, должно захватывать конец проволоки, и удерживать его во время вращения трубы.

Итак, приспособление соединяется, а в тройник вставляется еще одна труба, арматура, или монтировка.

Автор начинает намотку, плотно прижимая трубу со вставленной в неё проволокой к уголку, чтобы первые витки пружины получились с максимально плотной намоткой. Уголок даёт проволоке надёжный упор. Так что требуется совсем немного усилий, чтобы направлять витки, и вручную выдерживать то расстояние между витками, которое Вам необходимо.

Когда длина проволоки подходит к концу, наступает несколько опасный момент, т. к. к этому моменту пружина уже приобрела избыточное напряжение. И если в этот момент выскользнет конец пружины, она раскрутится в несколько оборотов за доли секунды и может сильно повредить руки. Поэтому во время этой процедуры предпочтительно надеть защитные очки и рабочие перчатки.

Не рекомендуется нагревать до высокой температуры внутренние кольца, т. к. это может изменить структуру металла, позволяющую пружине сохранять нужную форму.

Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.

Источник

Доставка новых самоделок на почту Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Виды

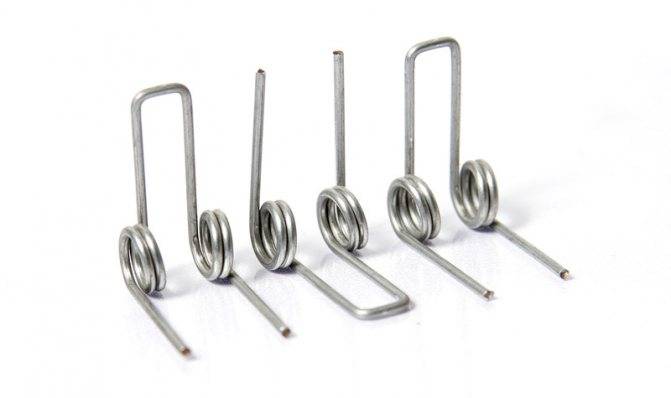

Пружинные элементы, рассчитанные на скручивание, применяются в различных сферах – от бытовой до многих видов промышленности (в механизмах и агрегатах). Пружины разделяют на типы и виды, исходя из разных критериев:

  • по направлению намотки – левые и правые;
  • по конструктивным особенностям – торсионные и витые пружины;
  • одинарные и двойные.

Также многообразие пружин включает в себя изделия, произведённые из разных марок упругих сталей, покрытых слоем различных металлов для предотвращения коррозии и прочих повреждений.

Основными типами можно считать витые и торсионные пружины, спиральные и винтовые используются реже.

Используемое оборудование и оснастка

Чтобы сделать упругий элемент, требуется специализированное оборудование. Это навивочные станки. Сделать деталь можно и на обычном токарном станке, но потребуется его дооборудование специальной оснасткой. Средние и крупные серии изготавливают на полуавтоматических установках, работающих с минимальным вмешательством оператора. Сделать пружину из проволоки можно и вручную. Для этого также потребуется специальная оснастка.

На следующем этапе механической обработки торцы шлифуются на торцешлифовочных станках. При единичном производстве или малых сериях это можно сделать шлифовальном круге.

Термообработка проводится с применением оправок, предотвращающих деформацию изделия, в специализированных печах для закалки и отпуска. Обе операции можно сделать и в универсальной печи.

Используемое оборудование и оснастка

Для контроля качества используются нагрузочные установки и измерительные комплексы. При единичном производстве измерения можно сделать и универсальным инструментом.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

В ноябре 2020 года произведена модернизация производственных мощностей ООО «ПРУЖИНА.RU». В 2020.

В связи с расширением производственных мощностей обновлен список открытых вакансий в нашей.

Примите наши искренние поздравления с наступающим Новым 2017 годом! Пусть наступающий год.

На нашем сайте создан новый раздел «Чертежи пружин и изделий из проволоки», мы надеемся, что он.

Плоские пружины представляют собой пластины заданной формы (изогнутой или прямой), работающие на изгиб (упруго изгибающиеся под воздействием внешних нагрузок). Используются при воздействии на устройство сил в небольших диапазонах хода.

Плоские пружины — все виды:

По форме плоские пружины делятся на прямые и спиральные. По способам крепления и местам приложения нагрузок плоские пружины делятся на работающие в качестве: • консольной балки. Нагрузка на свободном конце. • балки на двух опорах. Нагрузка на опоры. • балки с закрепленным концом и вторым свободно лежащим. Нагрузка на вторую опору. • балки с шарнирно закрепленным концом, и вторым свободно лежащим на опоре. Нагрузка на вторую опору. • Круглые пластины, с закрепленными краями и нагрузкой посредине (мембраны)

Конструирование и изготовление плоских пружин:

При конструировании листовых плоских пружин желательно осуществлять выбор наиболее простых форм, облегчающих их расчеты. Установка плоских пружин предусматривает предварительное их натяжение.

Плоские спиральные пружины:

Действие этого типа пружин основывается на возникновении в плоскости нормальной к оси пружины изгибающего момента. Применение – часовые, механизмы, самописцы и аналогичные приборы в качестве заводных пружин — аккумулятора энергии. Размещаются в барабанах для обеспечения смазки и фиксации внешних размеров.

Коэффициент полезного действия:

КПД спиральных плоских пружин называют отношение работы пружины, совершаемой при развертывании к величине работы затраченной на заводку. КПД лежит в диапазоне от 0,7 до 0,85, предельная величина до 0,9.

Чертеж пружины сжатия

Довольно огромную популярность получили собственно варианты выполнения, ориентированные на сжатие. Они используются при разработке довольно различных механизмов, и при этом отличаются собственными некоторыми характерностями. Анализируя чертеж пружины сжатия отметим такие моменты:

  1. В случае, когда деталь имеет более 4 витков, проходит вычерчивание только 1-2 витка с двух сторон.
  2. Из-за приличной длины все кольца не изображаются. Впрочем, последние отображаются прерывистой линией и создается осевая.
  3. Если во время изготовления изделия применяется проволока, которая имеет толщину не больше 2 мм, то она отображается линиями толщиной от 0,6-1,5 мм.

Необходимо помнить про то, что на документе должны отображаться и все размеры. Самыми основными можно назвать:

  1. Диаметр используемой проволки. Он может варьировать в довольно обширном диапазоне.
  2. Шаг расположения колец. Еще 1 важный критерий, который должен предусматриваться.
  3. Усредненный диаметр, а еще внутренний и внешний. Они формируют главные размеры.
  4. Длина изделия в свободном состоянии. Свободным состоянием является то, когда на деталь не оказывается нагрузка.

В общем необходимо заявить, что установленная задача по отображению детали довольно трудна в применении.

Типы и виды пружин

Как ранее было отмечено, изготавливаются различные виды пружин, все они обладают своими определенными особенностями, которые стоит учитывать. Классификация проводится по конструктивным признакам. Выделяют следующие типы пружин:

Винтовые. Эта разновидность встречается в различных механизмах, устанавливается практически везде, к примеру, в автомобилях. При этом выделяют следующие типы автомобильных пружин: цилиндрические и конические, а также с переменным диаметром. Следует учитывать, что рассматриваемое изделие представлено витками с одинаковым и различным диаметром. Довольно распространенный признак применения заключается в установке пружинных амортизаторов, которые являются важным элементом конструкции автомобиля. В некоторых случаях проводится установка пружины с переменным шагом витков. Торсионные. Во многом этот вариант исполнения напоминает предыдущий, но при этом работает на кручение и изгиб. Подобная форма пружины позволяет устанавливать ее в качестве основного элемента подвески. Этот же механизм устанавливается для открытия и закрытия дверей, обеспечения функциональности противовесов. Спиральные. Этот вариант исполнения напоминает плоский вид пружины, который закручивается по спирали в виде ленты. Применяется устройство в качестве элемента для накопления кинетической энергии, освобождение которой происходит в определенных случаях. Примером можно назвать настенные или наручные часы, а также другие подобные механизмы. Тарельчатые

Рассматривая классификацию пружин следует уделить внимание тарельчатому варианту исполнения. Этот вариант исполнения не напоминает стандартный вид пружины, так как состоит из нескольких последовательных дисков, соединенных между собой

Основным преимуществом этого варианта исполнения можно назвать слабую степень деформации даже в случае оказания высокой нагрузки

Зачастую устанавливается в случае изготовления предохранительных клапанов. Волновые. Этот вид представлен изогнутой по синусоиде металлической лентой, которая плавно накручивается по спирали. Достоинством можно назвать относительно небольшие размеры, из-за высокой точности применяются при создании опорных узлов, подшипников и арматуры, которая перекрывает поток при необходимости. Газовые. Этот вариант исполнения отводится в особую категорию, так как при изготовлении не применяется проволока, а газ вместе с поршнем. Высокая стоимость определена сложностью конструкции, однако она может гасить вибрации и нагрузки с высокой эффективностью.

Основным преимуществом этого варианта исполнения можно назвать слабую степень деформации даже в случае оказания высокой нагрузки. Зачастую устанавливается в случае изготовления предохранительных клапанов. Волновые. Этот вид представлен изогнутой по синусоиде металлической лентой, которая плавно накручивается по спирали. Достоинством можно назвать относительно небольшие размеры, из-за высокой точности применяются при создании опорных узлов, подшипников и арматуры, которая перекрывает поток при необходимости. Газовые. Этот вариант исполнения отводится в особую категорию, так как при изготовлении не применяется проволока, а газ вместе с поршнем. Высокая стоимость определена сложностью конструкции, однако она может гасить вибрации и нагрузки с высокой эффективностью.

Рассматривая все о пружинах следует уделить внимание также классификации по характеру нагрузки. По этому признаку выделяют следующие варианты исполнения:

  1. Изгиб. Подобный вид пружины при воздействии силы несущественно меняет свои размеры. Распространены торсионные пакеты, а также тарельчатые виды пружины.
  2. Пружина кручения. Этот вариант характеризуется небольшими размерами, устанавливаются при изготовлении прищепок.
  3. Сжатие и растяжение. Этот тип пружины весьма распространен, при приложении требуемого усилия происходит изменение линейных размеров. Сегодня он встречается в самых различных механизмах. Сжатие и растяжение применяется при создании промышленного и бытового оборудования.

Приведенная выше информация указывает на то, что есть просто огромное количество различных видов пружин, которые применяются в качестве основных элементов различных механизмов.

1.5. Шрифты

ГОСТ 2.304-81* определяет начертание, размеры и правила выполнения надписей на чертежах и других конструкторских документах.

Наклон букв и цифр к основанию строки должен быть около 75°.

Размер шрифта (h) — величина, равная высоте прописных букв в мм.

Высота прописных букв h измеряется перпендикулярно основанию строки. Высота строчных букв с определяется из отношения их высоты (без отростков k) к размеру шрифта h, например, с=7/10*h.

Ширина буквы (q) — наибольшая ширина буквы определяется по отношению к размеру шрифта h, например, q=6/10 h, или по отношению к толщине линии шрифта d, например, q=6d.

Толщина линии шрифта (d) — толщина, определяемая в зависимости от типа и высоты шрифта.

Вспомогательная сетка — сетка, образованная вспомогательными линиями, в которые вписываются буквы. Шаг вспомогательных линий сетки определяется в зависимости от толщины линий шрифта d (Рисунок 1.4).

При оформлении чертежей и других конструкторских документов рекомендуется применять шрифт типа Б с наклоном 75° (d=1/10h) с параметрами, приведенными в Таблице 5.

Таблица 5 — Шрифты

Устанавливаются следующие размеры шрифта: (1.8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.


Рисунок 1.4 – Шрифт типа Б с наклоном

По вопросам репетиторства по инженерной графике (черчению), вы можете связаться любым удобным для вас способом в разделе Контакты. Возможно очное и дистанционное обучение по Skype: 1000 р./ак.ч.

Технология холодной навивки без закалки

Сначала необходимо сделать подготовительные операции. Перед тем, как из проволоки навивать заготовку, ее подвергают процедуре патентирования. Она заключается в нагреве материала до температуры пластичности. Такая операция готовит проволоку к предстоящему изменению формы.

В ходе операции навивки должны быть выдержаны следующие параметры:

  • Внешний диаметр изделия (для некоторых деталей нормируется внутренний диаметр).
  • Число витков.
  • Шаг навивки.
  • Общая длина детали с учетом последующих операций.
  • Соблюдение геометрии концевых витков.

Холодная навивка без отпуска

Далее проводится стачивание концевых витков до плоского состояния. Это необходимо сделать для обеспечения качественного упора в другие детали конструкции, предотвращения их разрушения и выскальзывания пружины.

Следующий этап технологического процесса — термообработка. Холодная навивка пружин предусматривает только отпуск при низких температурах. Он позволяет усилить упругость и снять механические напряжения, возникшие в ходе навивки.

После термообработки необходимо сделать испытательные и контрольные операции.

Далее по необходимости могут наноситься защитные покрытия, предотвращающие коррозию. Если они наносились гальваническим методом, изделия подвергаются повторному нагреву для снижения содержания водорода в приповерхностном слое.

Наши события

7 октября 2021, 19:09 RusCable Live – Герои недели. НПП “ГЕРДА”, Донкабель, Genesis, EL-комитет. Эфир 8.10.2021

5 октября 2021, 12:50 RusCable Insider #241 – Оборудование Xinming. Genesis кабельных полимеров. Новый проект “По следам Герды”: Великокняжеский кабельный завод

1 октября 2021, 11:13 RusCable Live – Pink Electric, Сарансккабель, Москабель. Эфир 1.10.2021

28 сентября 2021, 13:08 Премьера спецвыпуска RusCable Review: Сарансккабель. Павел Цветков. Новое поколение кабельщиков. Шлангокабель

27 сентября 2021, 12:58 RusCable Insider #240 – Цифровой Москабельмет. Интервью с Павлом Цветковым, Сарансккабель. “АЧП-терроризм” побежден?

27 сентября 2021, 12:40 Какой он, кабельный завод будущего?

ПАРТНЁРЫ

Расчёт

При изготовлении пружин первым делом производят расчёт. Если сделать вычисления неверно, элемент не будет справляться с нагрузкой или преждевременно выйдет из строя.

Для расчёта используют следующие значения:

  1. наибольший крутящий момент;
  2. угол закручивания;
  3. диаметр проволоки и пружины;
  4. прочность материала – номинальная и предельная.

Самостоятельный расчёт пружин кручения, если вы не инженер, проводить не стоит – слишком велика вероятность ошибки. Но для облегчения расчётных работ на вебсайтах можно найти специальные калькуляторы.

Чаще всего для изготовления пружин используют типовые проекты, чертежи для которых уже имеются, но, если необходимо сделать партию по индивидуальному заказу, в дело вступают специалисты и разрабатывают новую документацию.

Чертёж пружины кручения включает в себя следующую информацию:

  • направление навивки (в технических требованиях);
  • зависимость нагрузки от деформации и наоборот;
  • величину твёрдости (для изделий с дальнейшей термической обработкой).

Если количество витков более 4, то возможно неполное их отображение на чертежах, вся необходимая информация в сопровождающей документации и технических требованиях.

Расчёт

При изготовлении пружин первым делом производят расчёт. Если сделать вычисления неверно, элемент не будет справляться с нагрузкой или преждевременно выйдет из строя.

Для расчёта используют следующие значения:

  1. наибольший крутящий момент;
  2. угол закручивания;
  3. диаметр проволоки и пружины;
  4. прочность материала – номинальная и предельная.

Самостоятельный расчёт пружин кручения, если вы не инженер, проводить не стоит – слишком велика вероятность ошибки. Но для облегчения расчётных работ на вебсайтах можно найти специальные калькуляторы.

Чаще всего для изготовления пружин используют типовые проекты, чертежи для которых уже имеются, но, если необходимо сделать партию по индивидуальному заказу, в дело вступают специалисты и разрабатывают новую документацию.

Чертёж пружины кручения включает в себя следующую информацию:

  • направление навивки (в технических требованиях);
  • зависимость нагрузки от деформации и наоборот;
  • величину твёрдости (для изделий с дальнейшей термической обработкой).

Если количество витков более 4, то возможно неполное их отображение на чертежах, вся необходимая информация в сопровождающей документации и технических требованиях.

Витые пружины сжатия

Упругие элементы могут иметь различные пространственные формы. Исторически первыми пружинами освоенными человеком, были листовые. Их и сегодня можно видеть — это рессоры у большегрузных грузовиков. С развитием технологий люди научились изготавливать более компактные витые пружины, работающие на сжатие. Кроме них, используются и пространственные упругие элементы.

Витые пружины

Особенности конструкции

Такие пружины при работе принимают нагрузку вдоль своей оси. В начальном положении между их витками существуют просветы. Приложенная внешняя сила деформирует пружину, длина ее уменьшается до тех пор, пока витки не соприкоснуться. С этого момента пружина представляет собой абсолютно жесткое тело. По мере уменьшения внешнего усилия форма изделия начинается возвращаться к первоначальной вплоть до полного восстановления при исчезновении нагрузки.

Основными характеристиками, описывающими геометрию детали, считают:

  • Диаметр прутка, из которого навита пружина.
  • Число витков.
  • Навивочный шаг.
  • Внешний диаметр детали.

Внешняя форма может отличаться от цилиндрической и представлять собой одну из фигур вращения: конус, бочку (эллипсоид) и другие

Шаг навивки бывает постоянный и переменный. Направление навивки – по часовой стрелке и против нее.

Устройство пружины

Сечение витков бывает круглым, плоским, квадратным и др.

Концы витков стачиваются до плоской формы.

Область эксплуатации

Шире других используются цилиндрические винтовые пружины постоянного внешнего диаметра и постоянного шага. Они применяются в таких областях, как

  • Машиностроение.
  • Приборостроение.
  • Транспортные средства.
  • Добыча полезных ископаемых промышленность.
  • Бытовая техника .

и в других отраслях.

Применение пружины в быту

Это интересно: Как варить нержавейку полуавтоматом в среде углекислого газа: видео, советы

Виды

Пружинные элементы, рассчитанные на скручивание, применяются в различных сферах – от бытовой до многих видов промышленности (в механизмах и агрегатах). Пружины разделяют на типы и виды, исходя из разных критериев:

  • по направлению намотки – левые и правые;
  • по конструктивным особенностям – торсионные и витые пружины;
  • одинарные и двойные.

Также многообразие пружин включает в себя изделия, произведённые из разных марок упругих сталей, покрытых слоем различных металлов для предотвращения коррозии и прочих повреждений.

Основными типами можно считать витые и торсионные пружины, спиральные и винтовые используются реже.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
