Направляющая шина для лобзика Makita

Что это такое

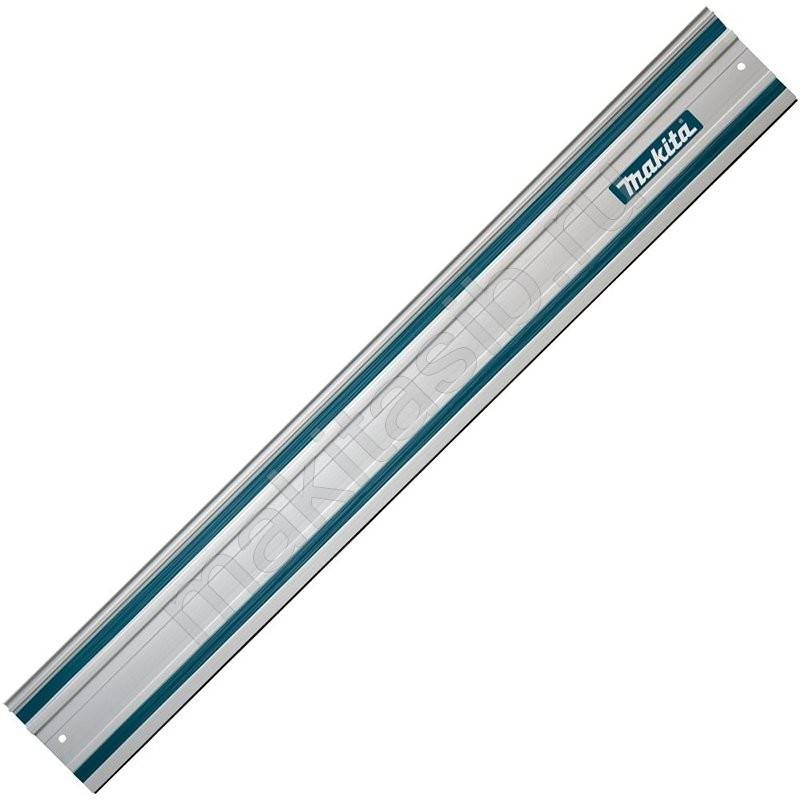

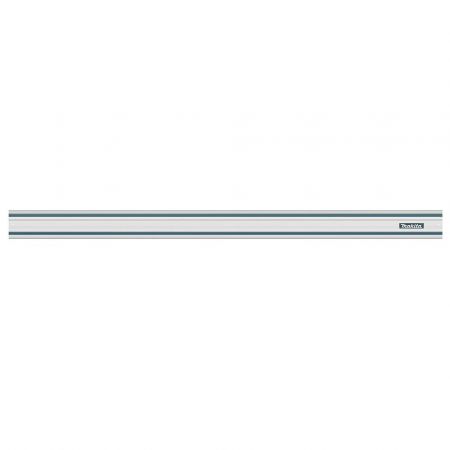

Направляющая электрического лобзика представляет собой приспособление для выполнения прямолинейного распила заготовок. Как правило, она выполнена в виде алюминиевой или железной линейки с одним или несколькими пазами, по которым движется подошва электролобзика. Для фиксации используется силиконовые вставки на основании и стяжные струбцины. В зависимости от модели, ее средняя длина колеблется в диапазоне от 1 до 3 метров.

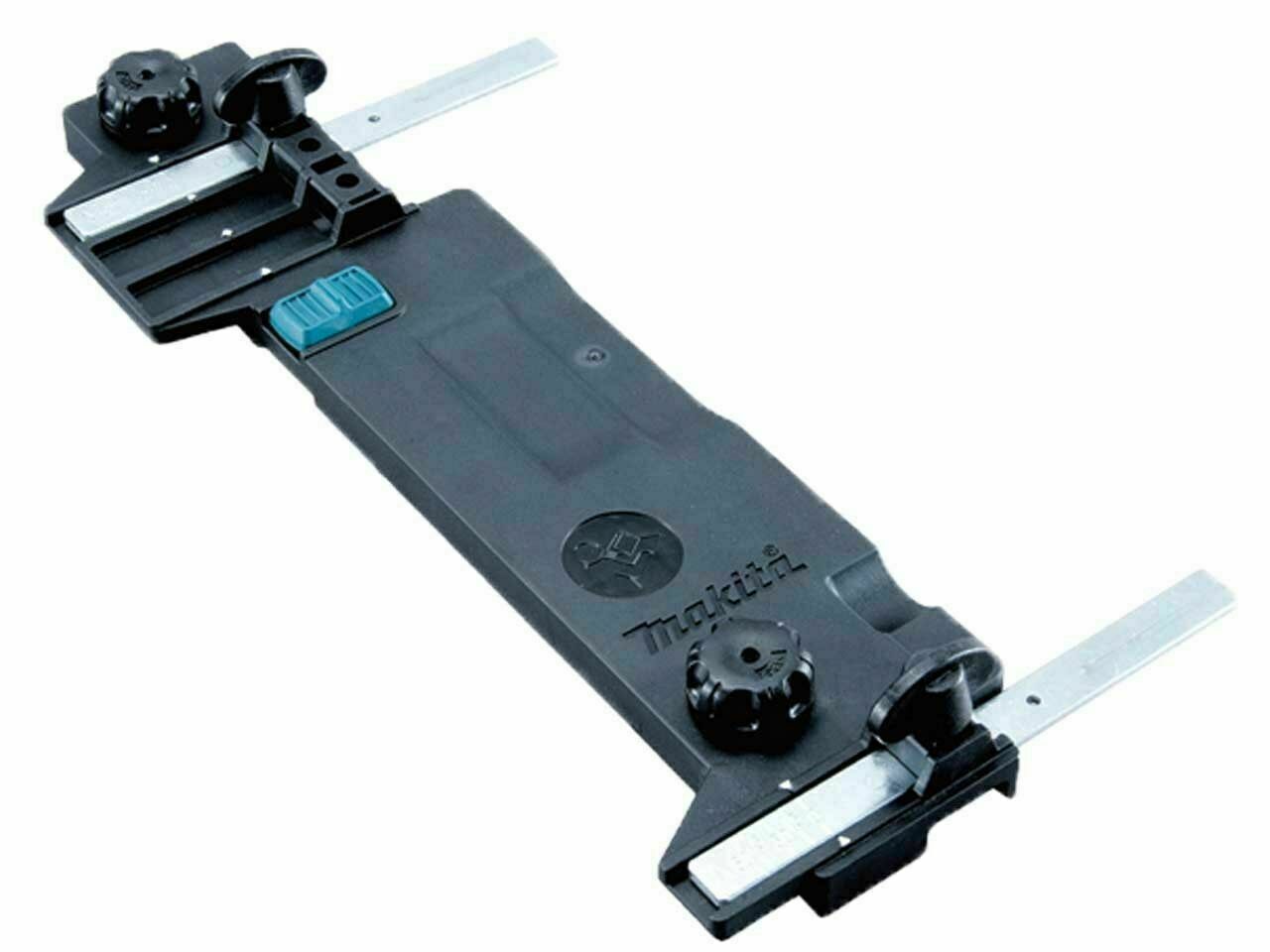

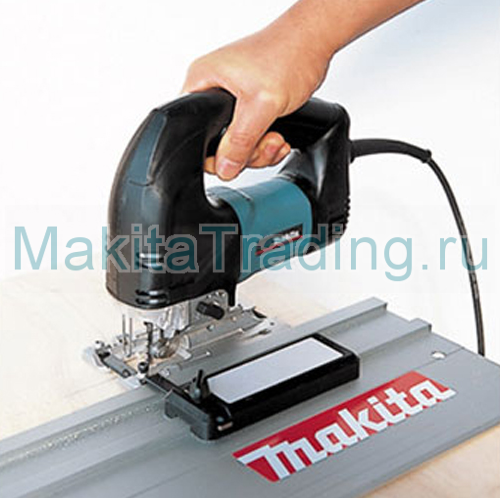

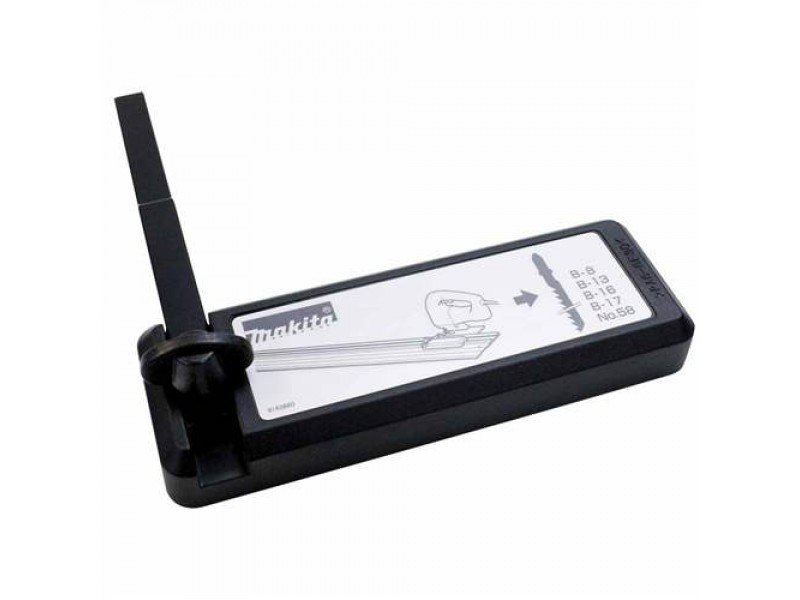

Для установки на направляющую, электролобзик необходимо зафиксировать на специальной платформе, которая может входить в комплект поставки или продаваться отдельно.

Базовые свойства

В зависимости от количества зубцов и их наклона, размера и материала, а также способа изготовления и быстроты движения ленты, Ваш электролобзик может справиться с самыми разными материалами — от фанеры до керамики. В среднем полотно совершает до трех тысяч движений — и это всего за минуту работы!

Именно потому, столкнувшись с закономерным износом пильных лент после месяцев насыщенной работы, необходимо купить полотна для электролобзика Makita, а не просто заменить их дешевыми лентами с ближайшего строительного рынка. Вам кажется, что так Вы сэкономите финансы, но на самом деле дешевая лента, не получившая должной закалки, сломается в разы быстрее, чем специализированная продукция компании Makita.

Помните: распил материала происходит в тот момент, когда полотно движется вверх, т.е. когда оно “втягивается” в корпус. Чтобы в этот момент не пострадала ни пилка, ни сам электролобзик, полотна для электролобзика Makita необходимо использовать строго в тех же условиях, для которых они предназначены. К слову, за счет своей конструкции полотно очень редко ломается и может проникать в дерево на 13,5 сантиметров. По этой же причине (а также из-за специфичного одностороннего крепления) полотна для электролобзика Макита гораздо толще, чем пилки в ручных лобзиках.

Какие еще есть устройства, чтобы прямо пилить электролобзиком

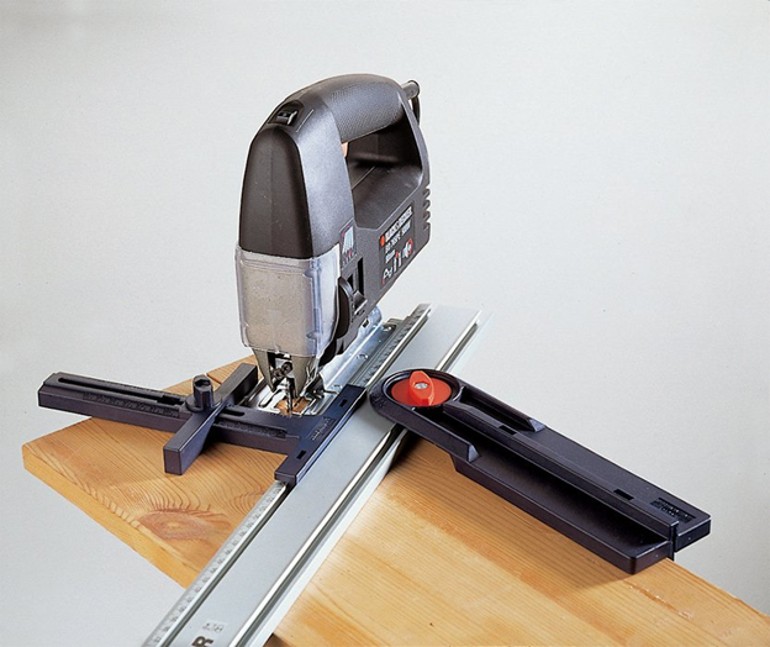

Платформенная направляющая шина для лобзика является наиболее сложной и громоздкой. Однако она позволяет производить точный распил заготовки. Кроме нее на отечественном рынке столярного оборудования можно встретить и другие приспособления.

Лазерный указатель

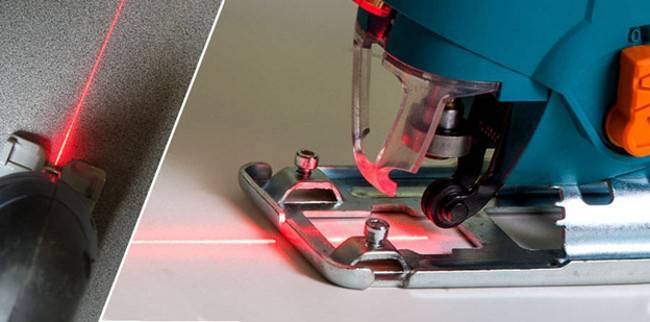

Некоторые модели современных электрических лобзиков оснащаются лазерными указателями линии распила. Они представляют собой интегрированные оптические устройства, установленные на одной линии с пильным полотном. Благодаря тому, что луч лазера не рассеивается, это позволяет проводить виртуальную прямую линию длиной от 25 до 50 см и выполнять более точный прямолинейный распил заготовки без нанесения предварительной разметки.

Параллельный упор

Наиболее простым приспособлением для выполнения прямолинейного реза является параллельный упор. Он позволяет производить распил заготовки параллельно ее краю. Такое устройство выполнено в виде двух металлических шпилек, на одном конце которых закреплен уголок. Другой конец приспособления закрепляется на опорной поверхности инструмента и может регулироваться по длине.

Обычно, идут в комплекте даже с самыми дешевыми китайскими моделями и тем более уж со всеми от таких известных фирм, как Bosch, Makita, Интерскол, Dexter, ЗУБР, Фиолент.

Линейка

Упорная направляющая линейка для лобзика – наиболее простое и универсальное приспособление для выполнения точного прямолинейного пропила. Она представляет собой алюминиевую полосу с разметкой и направляющими пазами. Фиксация происходит с помощью двух струбцин, устанавливаемых по краям линейки.

Направляющая – простое, но нужное устройство, которое позволяет пилить лобзиком ровно. Надеемся, что после прочтения статьи каждый сможет подобрать для себя необходимую модель или изготовить ее самостоятельно.

Самодельная универсальная направляющая шина

Фирменные направляющие идеально подходят для работы в тандеме с циркулярными пилами. Но у брендовых товаров есть серьезный недостаток — высокая стоимость. Хорошо, когда инструмент работает в промышленных масштабах и полностью окупает себя. А если нет?

Для разового выполнения чистого реза можно самостоятельно изготовить практичную и простую оснастку — параллельный упор длиной 122 см. Для этого нам понадобятся материалы:

Фанера 122×15 см, толщиной от 6 до 18 мм.

Деревянный брусок в качестве линейки.

ДВП 122×30 см, толщиной 4 мм.

Клей для дерева.

Еще потребуются инструменты:

Шаг 1. Возьмите фанеру, разметьте таким образом, чтобы ее ширина составила 15 см, а длина 122 см. Приложите к метке пильный диск циркулярки, а к правому краю подошвы прижмите деревянный брусок. Затем зажмите «линейку» струбциной и отпилите фанеру по метке:

Шаг 2. Прибавьте к ширине фанеры ширину подошвы циркулярной пилы. Запишите результат и отпилите от ДВП кусок с таким размером. При этом его длина должна равняться 122 см. Процедура резки аналогична той, что используется в шаге 1 — линейка и струбцины:

Шаг 3. Зашлифуйте фанеру с одной стороны, нанесите на нее клей и совместите с краем гладкой стороны ДВП:

Шаг 4. Переверните заготовку так, чтобы грубая сторона ДВП оказалась сверху. Затем зенкером проделайте неглубокие отверстия с шагом 10—15 см:

Шаг 5. Закрутите в полученные отверстия саморезы с потайными головками. При этом шурупы должны проникать в фанеру. Дайте клею высохнуть. Потом уберите с будущей направляющей струбцины:

Шаг 6. Установите шину на край верстака. Прижмите подошву к фанерному упору и обрежьте оставшуюся часть ДВП:

На этом процесс изготовления завершен. Можно приступать к первым испытаниям.

Как сделать своими руками

Направляющую для электролобзика можно приобрести в специализированном магазине или, при наличии достаточного количества свободного времени и желания, изготовить самостоятельно.

Необходимые материалы и инструменты

Изготовление направляющей для лобзика своими руками не требует наличия особых технических навыков или применение специального инструмента. В необходимый перечень материалов и приспособлений входят:

  • деревянные бруски;
  • лист ДСП или OSB;
  • мебельные гайки и шайбы;
  • деревянные рейки;
  • крепежный материал.

Пошаговая инструкция изготовления

Чтобы сделать многофункциональную настраиваемую направляющую для электрического лобзика, необходимо выполнить следующие действия:

  1. По заранее заданным размерам нанести разметку на деревянные бруски и лист ДСП или OSB. После этого составить их вместе и зафиксировать шурупами по дереву.
  2. Из деревянных брусков и реек собрать направляющую площадку для электролобзика. В центральной части необходимо оставить зазор шириной 5-7 мм для пильного полотна.
  3. В крышке основания, на месте установки направляющей, вырезать продольный паз для пильного полотна.
  4. В направляющей площадке высверлить два сквозных отверстия и запрессовать в них металлическую трубу.
  5. Вкрутить в отверстия шпильки и зафиксировать площадку с помощью гаек-барашков.
  6. Изготовить подвижный упор. Для этого потребуется подготовить отрезок деревянной рейки длиной 15-20 см и, приложив его к рабочей поверхности просверлить сквозное отверстие.
  7. Вставить в отверстие крышки отрезок трубки. Затем, при помощи шпильки и гайки барашка зафиксировать деревянный упор.
  8. При помощи уголка выставить положение упора под углом 90ᵒ к направляющей и просверлить в нем отверстие для фиксации шпилькой. Аналогичную процедуру повторить для угла 45ᵒ и нанести соответствующую разметку.

Более детальный процесс изготовления направляющего уголка для электрического лобзика можно увидеть, посмотрев представленное ниже видео.
