Арматурогиб. Технология работы и самодельные варианты

Принцип работы устройства


Станок используется в строительной сфере для армирования бетона при помощи прутьев из прочной стали. Раньше эта процедура проводилась вручную и требовала дополнительных физических усилий, современные станки позволяют сгибать прутья различного сечения под нужным углом максимально быстро. Для функционирования станка требуется задавать нужный режим. С его помощью обрабатывают элементы из углеродистой и арматурной стали, в том числе полосы из металла, прутья с резьбой и сортовой прокат.

Схема работы и характеристики станков идентичны независимо от их вида. Стандартная конструкция имеет три ролика: центровой, упорный и гибочный. Процедура сгибания осуществляется вокруг центрового ролика, в то время пока опорный удерживает изделие на месте. Заготовку размещают на рабочем диске,а после запуска арматура фиксируется роликом гибочного типа. После выбора режима происходит сгибание изделия под нужным углом. Когда операция будет завершена, арматурогиб отпускает обработанную деталь.

Несколько простых способов гибки арматуры

Арматура не всегда используется для возведения серьезных построек. Если вы собираетесь возвести небольшое сооружение, которое не будет создавать большие нагрузки на фундамент, гибку можно осуществлять и без специальных устройств.

Многие задумываются над вопросом, как согнуть арматуру, если нет возможности собрать даже простейший станок. В этом случае прутки можно гнуть и своими руками, но их диаметр не должен превышать 8 мм. Кроме того, необходимо учитывать, что качество гибки будет не очень хорошим

Также при неосторожном обращении с заготовками она может отпружинить и нанести вред вашему здоровью

Если же вы все-таки решились согнуть арматуру своими руками, это можно сделать с помощью элементарных средств. Например, для этого можно использовать две стальные трубы. Одна из них играет роль рычага, а вторая является упорным элементом. Эту трубу можно зафиксировать в тисках или вкопать в землю для надежности. После этого можно аккуратно начать гнуть арматуру до тех пор, пока она не примет нужный изгиб.

В случае, если качество прутков вам не очень важно, их можно сгибать и нерекомендованными способами. В частности, вы можете надрезать их в месте сгиба или нагреть пруток

Для этого часто используется паяльная лампа. Если вы работаете в одиночку, стоит закрепить арматуру в тисках. При наличии помощника он может подержать заготовку. Сгибать нагретую арматуру можно с помощью молотка или собственных рук.

В некоторых случаях гибку прутков осуществляют с помощью деревьев. Если поблизости есть два растущих рядом дерева, то их также можно использовать для этого дела.

Выбор способа сгибания целиком зависит от вас. Эксперты настоятельно рекомендуют производить гибку прутков для фундамента на специальном оборудовании. В этом случае вы получите надежную арматуру, которая выдержит серьезные нагрузки. Не экономьте на этом этапе, так как от качества материалов будет зависеть ваша безопасность и жизни других людей.

Сгибание арматуры подручными способами

Как согнуть арматуру без каких-либо приспособлений? Выше было сказано несколько слов о том, что гнуть арматуру подручными способами не рекомендуется. Но, бывают такие случаи, когда выполнить работу необходимо точно в срок, а сделать станок для гибки арматуры просто невозможно, в связи с отсутствием подходящих строительных материалов.

Наиболее популярные способы сгибания арматуры:

  • Простое приспособление для гибки арматуры. Потребуются 2 металлические трубы. Одна труба должна быть забетонирована, также следует воспользоваться помощью напарника. Арматурный прут устанавливают в одну трубу, а вторую надевают на него сверху и начинают гнуть руками. Теперь осталось только приложить силу, и трубы согнут прут. Самому такое сделать достаточно проблематично.
  • Металлические прутья, диаметр которых позволяет сгибать их голыми руками, конечно, прикладывая определённые усилия. Но такой способ не позволит добиться точного угла сгиба.

Так происходит процесс гибки арматуры своими руками. Вышеописанные способы не дадут того качества, которого можно добиться, используя самодельный станок для гибки арматуры и прутков. Но это всё же лучше, чем делать надрез в месте изгиба арматурных прутьях или нагревать их с помощью сварочного аппарата или открытого огня.

Ручной арматурогиб своими руками. Чертёж, описание

Для того, чтобы изготовить простейший арматурогиб потребуется:

  • стальное основание, в качестве которого можно использовать часть стального листа толщиной не менее 6 мм;
  • стальной уголок размерами от 40×40×2 и длиной не менее 4…5 длин наибольшего горизонтального размера арматурного прутка – поворотный рычаг (чем длиннее рычаг, тем меньше усилие гиба);
  • подшипниковый узел качения, в котором будет поворачиваться приводной рычаг;
  • переустанавливаемые упоры – стальные уголки, закрепляемые в приводном рычаге;
  • направляющие – втулки из инструментальной стали типа У8, свободно вращающиеся на своей оси. Для качественного направления заготовки по основанию их должно быть две, но для простейших работ хватит и одной. Втулку лучше закалить на HRC 50…55;
  • деревянная рукоятка, насаживаемая на рычаг.

Монтаж такого арматурогиба несложен, и не требует использования сварочного оборудования. Основание надёжно закрепляется на верстаке, после чего подбирается нужный размер уголка – заготовка для поворотного рычага. В нём фрезеруются или просверливаются пазы для установки упоров, места которых соотносятся с размерами требующейся арматуры (впрочем, можно предусмотреть и сквозной паз). В нужном месте основания крепятся подшипник и направляющие втулки.

При помощи такого устройства можно выполнять горизонтальные и вертикальные гибы на произвольные углы. Для повышения точности можно снабдить ручной арматурогиб размерной шкалой.

Аккумуляторный лобзик. Цены, отзывы, производители

Нож-мультитул. Обзор самого универсального инструмента

Как происходит гибка арматуры. Понятие процесса

Основной вопрос: как гнуть арматуру правильно?

Прокладка арматурных прутков в бетоне, с целью укрепления конструкции, называется армированием. Арматурный каркас в несколько раз повышает прочность фундамента или бетонных стен.

Важными узлами в любой конструкции являются углы – это наиболее труднодоступные места для укладки арматурных прутов. Конечно, можно уложить изделие под прямым углом, в месте соединения прихватив прутья сваркой, но при этом пострадает прочность. Поэтому используют станки для гибки арматуры, которые помогают гнуть изделие под требуемым углом, не повредив его.

Простое решение своими руками

Имея под рукой устройство для гибки арматуры, следует знать несколько основным принципов работы с ним, так как неправильное использование инструмента приведёт к нарушению прочности арматурных прутков. Основное правило – не использовать подручные средства для гибки арматуры, а только специальные инструменты, в основе которых лежит механический способ воздействия на изделие.

Основные правила процесса гибки арматуры:

  • Не совершать надпилы в местах изгиба с помощью болгарки или ножовки в местах сгибания. Это основная ошибка, из-за которой страдает изделие и существенно уменьшаются его механические свойства.
  • Не нагревать место сгиба. Процесс гибки при этом упрощается, но, как и в предыдущем пункте, ухудшается прочность изделия.
  • Необходимо соблюдать правильный радиус сгиба, который должен быть не менее 10-15 диаметров арматурного прута. Острый угол делать не следует.
  • Нельзя использовать подручные средства, такие как кувалда или молоток. Такой грубый процесс гибки приводит только к ослаблению изделия.

Станок для гибки арматуры своими руками: чертежи, видео – Металл Профи

Простой самодельный гибочный станок для арматуры и прута, подробное описание изготовления с пошаговыми фото.

Приветствую всех любителей самоделок! Сегодня мы рассмотрим изготовление самодельного ручного станка для гибки арматуры и прутьев. С помощью такого приспособления, можно гнуть различные изделия в том числе и декоративные для изготовления ворот, калиток, решёток и прочего.

Самодельный станок сделан на базе большого подшипника, вокруг которого и крутится вся конструкция.

Использованы материалы:

  • — большой подшипник;
  • — профильные трубы;
  • — арматура;
  • — круглая труба (для обоймы под подшипник);
  • — кусок прочной стали (подойдет кусок рессоры);
  • — два подшипника, болт, гайка (для ролика);
  • — кусок круглой трубы небольшого диаметра (под болт).

Процесс изготовления станка, показан на фото:

Начинаем с изготовления обоймы под диаметр подшипника. В качестве обоймы, автор использовал кусок трубы чуть большего диаметра, чем диаметр подшипника. Чтобы уменьшить диаметр обоймы, просто вырезаем из трубы кусок металла, а потом молотком сгибаем трубу и завариваем стык.

В центр подшипника, по задумке, должна заходить квадратная профильная труба, делается она съемной для того, чтобы можно было ставить разные насадки на станок. В итоге нам нужно сделать квадратное отверстие в центре подшипника, для решения проблемы автор использовал два куска уголка.

Просто обтачиваем уголок, чтобы он зашел в отверстие, а потом прочно привариваем уголок к внутренней части подшипника. Перед сваркой автор снял защитные пластиковые кольца, чтобы те не расплавились. В завершении смазываем подшипник солидолом и ставим кольца на место.

К обойме привариваем рычаг, а точнее кусок трубы, в который будет устанавливаться длинный рычаг. К этому куску профильной трубы также привариваем куски круглой трубы, в них будет устанавливаться упорный болт, так можно будет регулировать нужный радиус изгиба.

Изготавливаем упор, в который будет заходить конец сгибаемого прута или арматуры. Упор должен быть крепким, тут будут большие нагрузки. В качестве оси автор сварил профильные трубы, а сам упор сделан из рессоры. Выбранная рессорная сталь отлично подходит, она пружинит под большими нагрузками. Изготовленная ось в итоге будет зажиматься в тисках.

  1. Рычаг для станка, автор сварил из арматуры, он должен быть длинным и крепким, так понадобится минимальное количество сил для сгибания арматуры.

Что касается ролика, то для таких целей автор приспособил два небольших радиальных подшипника, а в качестве оси выступает болт с гайкой. Станок с легкостью гнет довольно толстую арматуру, согнуть которую другими методами не так просто.

С помощью гибочного станка, можно согнуть стальной прут в спираль, в качестве оси используем кусок квадратной трубы, а конец прута вставляется в отверстие трубы. В качестве упора можно использовать, уже не ролик, а кусок стальной трубы, отлично подойдет палец от поршневой системы автомобиля.

  1. Дополнительно, можно изготовить приспособление для холодной ковки — «улитка».
  2. С помощью вот такого не хитрого приспособления, можно легко гнуть арматуру, прут, и изготавливать элементы холодной ковки.
  3. В этом видео, можно посмотреть, гибочный станок, в работе:

Автор самоделки: Игорь Андрейчук.

Последовательность изготовления станка для гибки арматуры своими руками

Основное качество, каким отличается самодельный станок для гибки арматуры – его универсальность. Это означает, что такой инструмент подойдёт для работы не только с арматурными прутьями, диаметр которых разнообразен, но и стальными полосами, уголком, а также профилированными трубами.

  • Подготовка и нарезка материала. Необходимо нарезать одинаковые куски длиной 5 см из стального уголка. Также следует подготовить арматурный прут, диаметр которого составляет 12 мм. Лучше всего использовать болгарку, но можно воспользоваться и специальными ножницами.
  • Внутрь профиля следует вварить 2 металлических куска нарезанного арматурного прута. Отдельные части металлического уголка соединяются между собой. Следует соблюдать одно правило: профиль размером 35 мм можно соединять по всей плоскости. Изделие размером в 25 мм стыкуется только торцами. Заготовки готовы и можно приступать к следующему этапу.
  • Приспособления сваривают между собой. Должна получится конструкция типа «домик» — это и будет пуансон, посредством которого происходит гибка арматуры или прутков.
  • Далее пуансон необходимо жёстко закрепить на домкрате, но перед закреплением его следует качественно и точно выровнять, особенно, в горизонтальной плоскости.
  • Теперь можно приступать к изготовлению каркаса, на котором потом будет закреплён домкрат. Это рама, выполнения в виде буквы «Т». Габаритные размеры стандартны: ширина – 30 см, высота – 40 см.
  • Домкрат не следует приваривать к каркасу, для его фиксации лучше всего использовать специальные трубы, вырезанные из уголка. Именно их следует приварить к раме.
  • По бокам каркаса, на расстоянии 40-50 мм от пуансона, следует приварить 2 уголка, на которые потом приваривают петли. Устройство закончено и готово к дальнейшей эксплуатации.

Работа устройства предельно просто: достаточно положить арматурный прут на пуансон и начать работать рукоятью домкрата. После упора в приваренные петли, арматура начнёт сгибаться, пока не достигнет идеального угла в 90 градусов. При этом сохраняются механические качества прута и его прочность.

Устройство арматурогиба

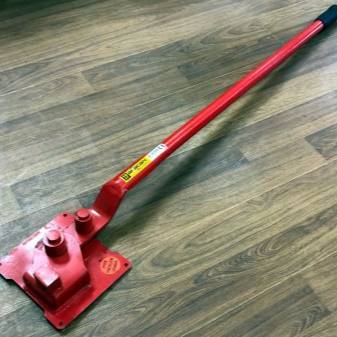

Принципиальная схема обычного ручного трубогиба проста. Заготовка устанавливается между металлическими валиками и прогоняется, приобретая необходимую форму. Отличие ручного агрегата от механического состоит в том, что с его помощью нельзя создать изделие сложной формы.

Гибка производится с использованием усилия пользователя, прилагаемого к установленному рычагу. Такой аппарат можно сделать собственными руками.

Изготовленные таким образом арматурные стержни широко используются при создании теплиц, загрождений и иных конструкций.

Если планируется сделать подобный станок самостоятельно, необходимые чертежи можно взять в интернете или начертить самостоятельно.

Работать с промышленным станком сложнее. Необходимо не только соблюдать технику безопасности, но и порядок действий.

На агрегат устанавливается сначала ролик подходящего диаметра. Он должен соответствовать сечению используемой заготовки. На втором этапе производится настройка угла загиба. Этот показатель может находиться между 0 и 180 градусами.

Стальной прут укладывают в посадочную площадку и фиксируют его на опорной стойке. Запускается станок с педали. Деформация заготовки осуществляется в автоматическом режиме по заранее заданным параметрам. Когда изделие будет готово, перестают давить на педаль.

Арматура сгибается вокруг оси вращения диска, который, в свою очередь, приводится в действие с помощью электромотора и редуктора. При выборе того или иного диаметра, формы изгиба подбираются втулки должного размера.

Несколько простых способов гибки арматуры

Арматура не всегда используется для возведения серьезных построек. Если вы собираетесь возвести небольшое сооружение, которое не будет создавать большие нагрузки на фундамент, гибку можно осуществлять и без специальных устройств.

Многие задумываются над вопросом, как согнуть арматуру, если нет возможности собрать даже простейший станок. В этом случае прутки можно гнуть и своими руками, но их диаметр не должен превышать 8 мм. Кроме того, необходимо учитывать, что качество гибки будет не очень хорошим

Также при неосторожном обращении с заготовками она может отпружинить и нанести вред вашему здоровью

Если же вы все-таки решились согнуть арматуру своими руками, это можно сделать с помощью элементарных средств. Например, для этого можно использовать две стальные трубы. Одна из них играет роль рычага, а вторая является упорным элементом. Эту трубу можно зафиксировать в тисках или вкопать в землю для надежности. После этого можно аккуратно начать гнуть арматуру до тех пор, пока она не примет нужный изгиб.

В случае, если качество прутков вам не очень важно, их можно сгибать и нерекомендованными способами. В частности, вы можете надрезать их в месте сгиба или нагреть пруток. Для этого часто используется паяльная лампа

Если вы работаете в одиночку, стоит закрепить арматуру в тисках. При наличии помощника он может подержать заготовку. Сгибать нагретую арматуру можно с помощью молотка или собственных рук

Для этого часто используется паяльная лампа. Если вы работаете в одиночку, стоит закрепить арматуру в тисках. При наличии помощника он может подержать заготовку. Сгибать нагретую арматуру можно с помощью молотка или собственных рук.

В некоторых случаях гибку прутков осуществляют с помощью деревьев. Если поблизости есть два растущих рядом дерева, то их также можно использовать для этого дела.

Выбор способа сгибания целиком зависит от вас. Эксперты настоятельно рекомендуют производить гибку прутков для фундамента на специальном оборудовании. В этом случае вы получите надежную арматуру, которая выдержит серьезные нагрузки. Не экономьте на этом этапе, так как от качества материалов будет зависеть ваша безопасность и жизни других людей.

Приспособление для гибки арматуры своими руками

ipmet.ru » Своими руками » Станок для гибки арматуры своими руками » Приспособление (ручной станок) для гибки арматуры своими руками

Принцип действия всех конструкций ручных приспособлений для гибки металла (иногда их называют ручными станками) один и тот же: используется «рычаг первого рода». Если у вас имеется:

  • желание (инициированное потребностью) создать гибочное приспособление для арматуры;
  • слесарные навыки;
  • необходимый инструмент (в том числе слесарный верстак с тисками)

— то вы обратились по адресу. С нашей подсказкой вы сможете создать приспособление (ручной станок) для гибки арматуры своими руками. Приспособление предлагаемой конструкции может изгибать стальную арматуру диаметром ≤ Ø 15 мм.

Какой потребуется инструмент

Кроме набора слесарного инструмента, который имеется у всякого мастеровитого хозяина для выполнения «работ по дому и на даче», потребуются:

Описание гибочного приспособления

Гибочное приспособление состоит из двух частей:

  • неподвижной. Она называется основание;
  • подвижной. Она называется рычаг.

Обрабатываемый стержень размещается между оправками и деформируется под воздействием установленного на рычаге штифта. Величина усилия определяется длиной ручки рычага (обычно длина около 500 мм) и физическими возможностями слесаря. При необходимости, следует предусмотреть возможность удлинения ручки (например, пустотелой трубой).

Технология изготовления приспособления для гибки арматуры

Необходимо подготовить оправки 3 штуки Ø 20 мм и штифт Ø 25 мм длиной по 50 мм каждый (смотри чертежи). На штифт должен свободно одеваться рычаг. Достигается это обработкой размера Ø 25 мм на штифте при помощи абразивного станка.

Основание

Для основания вырезаем стальную пластину толщиной ≥ 10 мм (чертёж пластины смотри ниже). Сверлим на ней отверстия:

  • Ø 20 мм для оправки;
  • Ø 25 мм для штифта.

Основа гибочного приспособления.

Если вы являетесь счастливым обладателем прочного и крепкого верстака, то можете просверлить в основании 4 отверстия Ø 8…10 мм (на чертеже обозначено Ø 8 мм) для крепления приспособления к нему.

Если прочность верстака вызывает сомнение, то следует основание приварить к уголку 100 х 100 (мм) длиной 1000 мм и уже в уголке сверлить для крепления указанные выше отверстия.

В просверленные отверстия Ø 20 мм и Ø 25 мм вставляем оправку и штифт (как показано на чертеже) и привариваем.

Рычаг

Для рычага вырезаем стальную пластину толщиной ≥ 10 мм (чертёж пластины смотри ниже). Сверлим на ней отверстия:

  • Ø 20 мм для оправки;
  • Ø 25 мм для штифта.

Рычаг гибочного приспособления.

Привариваем к рычагу оправку и ручку Ø 20 мм и длиной 550 мм. Для предотвращения производственного травматизма, на конец ручки можно надеть какую-нибудь защиту (например, пластиковую пробку от шампанского).

Заключение

После проведения всех работ, следует места сварки очистить карщеткой от сварочного шлака. Все острые кромки следует «завалить» при помощи мелкого напильника.

Приспособление будет эксплуатироваться на улице, а поэтому следует предусмотреть антикоррозионное покрытие – в данном случае достаточно пентафталевой краски типа «ПФ» (только не забудьте подготовить поверхность – очистить соответствующим растворителем).

В месте соединения рычага со штифтом поверхности следует смазать любой консистентной смазкой (солидол, автол, жировая смазка и т. п.). За состоянием этого узла следует следить постоянно и смазывать его (это значительно облегчит вашу работу и продлит «жизнь» приспособлению).

Правила эксплуатации

Принцип действия этого приспособления предельно прост – его легко понять, если посмотреть на фотографию. Следует соблюдать простые правила техники безопасности:

не следует обрабатывать стальную арматуру диаметр, которой ≥ Ø 15 мм;до начала работы следует проверять техническое состояние приспособления. Если ослабли крепления оправок или штифта, необходимо выполнить ремонт и только потом приступать к работе;

рабочее место должно быть освобождено от всего лишнего.

На видео показано, как это работает, станок немного другой, но суть ясна.

Выполнение этих несложных требований сбережёт ваше здоровье.

;

Сайт: https://мосмонолит.рф/;

Адрес: 117997, Москва, ул. Обручева, дом № 21;

Телефоны: +7-(495)-647-92-71, +7-(495)- 647-69-81;

Почта

Компания продаёт ручной станок для гибки арматуры диаметром до 16 мм. Стоимость: 3999,00 рублей.

Популярные модели

Цена ручного гибочного оборудования зависит от производительности, скорости выполнения операций, формы и толщины изделий, которые на нем можно обрабатывать. Опишем коротко наиболее востребованные модели РСГА, продающиеся в наших строительных магазинах:

  • DR-12, DR-20 и DR-25 (производитель Diam-Almaz) — ручные гибщики арматуры российского производства. Использоваться могут в домашних условиях и на строительных объектах, где нужно гнуть арматуру и прутья из углеродистой стали и прочих сплавов. Любой станок марки Diam-Almaz имеет надежные ограничители длины подачи и угла сгиба изделий. Данный инструмент свободно фиксирует детали зажимом, а установить его можно на любой верстак.
  • СО-350 (производитель МИСОМ) — белорусское производство. На станках данной марки можно гнуть арматуру с сечением 12, 25, 20,30 мм. Прочные простые конструкции, позволяющие гнуть одновременно 2−4 прутка. Весят мало — 10−30 кг, гарантируют получение максимально ровных точных изгибов.
  • Alba — гибочные профессиональные станки, которые предназначаются для применения в промышленных цехах и на стройке. Позволяют работать с арматурой А-III и А-I до Ø30 мм. Безотказны, имеют длительный срок службы, высокомобильны и прочны.

Популярны также российские станки УО-120, 12Е и 10Е турецкой фирмы Afagan.

При помощи каких устройств можно согнуть арматуру в домашних условиях

За всю историю развития технологий металлообработки и строительства человечество изобрело множество приспособлений для гибки арматуры. Все они объединены одним принципом действия, а отличие состоит в диаметре сгибаемой арматуры и конструкциях оборудования.

Любую деталь, которую подвергают изменениям, фиксируют между упорным и центральным роликом (валом) специального оборудования. Третьим гибочным роликом металл выгибают в требуемую сторону на нужный угол. Закругление можно выполнить как по часовой стрелке, так и против. Упорный вал служит препятствием для деформации. Он не позволяет сдвинуться или провернуться незадействованной части заготовки.

Выделяют два главных варианта таких устройств:

Приводные станки, помимо специальных, функционируют по одной схеме. В качестве рабочего элемента выступает диск, насаженный на вертикальный вал, который вращается в горизонтальной плоскости. На самом диске закреплены центральный и изгибающий пальцы между которыми и закладывается арматура. Упорный ролик закрепляется на стойке, при вращении диска в него упирается арматура и под действием изгибающего пальца выгибается вокруг центральной втулки.

Станки могут отличаться по производительности, мощности и в зависимости от назначения делятся на три группы:

  • сверхтяжелой – диаметр прутков 40-90 мм;
  • тяжелой – 20-40 мм;
  • для легкой арматуры – 3-20 мм.

Такое устройство может сгибать несколько прутков одновременно. Изготавливается также оборудование для малых диаметров от 3 до 90 мм. Если понадобилось создать сложную конструкцию с разными углами сгиба, то следует использовать гидравлический станок, который может гнуть прутки намного качественнее, без образования изломов и кладок на поверхности заготовок. На подобном станке производятся изгибы под углом до 180 о .

Ручные инструменты производят разных видов, включая и переносные. Они довольно просты в эксплуатации и доступные по стоимости. Для работы с арматурой можно обзавестись как специальным станком, так и трубогибом. Это устройство монтируют на верстаках. Большая их часть предназначена для частного строительства и практически не используются для больших объёмов работ.

Подбор оборудования для гибки ориентируется на диаметр арматуры и сложность работ. Перед тем как начинать обработку металла, нужно учесть, что разные части прута подвергаются разным напряжениям, внутренняя – сжатию, а внешняя – растяжению.

Неправильный выбор станка или варианта его использования приведут к появлению деформаций (складки и изломы), что повлечет к повреждению арматуры. По этой причине требуется точное определение размеров заготовки, грамотная настройка оборудования и жесткая фиксация прутка.

Как согнуть арматуру в домашних условиях: самодельные устройства

Станки для гибки арматуры выполненные своими руками часто применяются в частном строительстве. Вариантов их изготовления множество, но практически все они похожи на заводские ручные. К металлической плите или станине приваривается упорный уголок или штырь. Затем монтируют поворотную платформу, оснащенную рычагом, гибочными и центральным штырями. Расстояние между компонентами конструкции зависит от диаметра арматуры, которую нужно будет гнуть. Ножки станины нужно прикрепить к полу, что даст возможность работать с прутьями толщиной 6-12 мм.

Выполненная на полу конструкция будет переносным вариантом. Однако для нее требуется предусмотреть способ крепежа по месту работы. Как правило, это отверстия под болты. Также можно приварить с обратной стороны плитки два или больше штырей, которые будут вставляться в отверстия основы. Однако нужно учитывать, что возможности подобного станка будут ограничены – диаметр гнутой арматуры не более 10 мм.

Как согнуть арматуру в домашних условиях своими руками

Когда специальное оборудование отсутствует, то это не означает что исчерпались все варианты, так как согнуть прут можно самостоятельно. Однако требуется помнить, что ручная гибка на порядок травмоопасней и сложней. Любое необдуманное движение или действие может привести к тому, что арматура или импровизированное оборудование спружинят или выскользнут.

Тонкие прутки до 8 мм при достаточной физической подготовке можно согнуть вручную без каких-либо приспособлений. Однако следует учитывать, что качество изгиба будет соответствующим. Подобная арматура вряд ли полностью сможет соответствовать требуемым параметрам.

Как сделать приспособление для гибки арматуры

Вариант арматурогиба из подручных средств

Перед тем, как приступить к изготовлению, необходимо выполнить детальные чертежи узлов будущего приспособления. Для этого рекомендуется ознакомиться в интернете с готовыми образцами, выполненными по стандартной схеме или выбрать какую-нибудь другую методику, чем гнуть арматуру.

Простой арматурогиб своими руками проще всего выполнить, основываясь на общем принципе действия такого рода устройств, а именно состоящего из трех основных частей:

  • массивного основания,
  • поворотного механизма в виде большого рычага,
  • прочного упора.

Чтобы изготовить такое приспособление, вполне подойдут подручные материалы и инструменты, имеющиеся в любом нормальном гараже. Итак, приготовим необходимые для этого инструменты, тут нам понадобятся:

  • углошлифовальная машина с отрезными кругами и шлифовальным диском,
  • электрическая дрель с набором сверл по металлу,
  • электросварочный аппарат с электродами,
  • стандартный набор ручных слесарных инструментов.

Хоть важным этапом и является подготовка комплектующих деталей и узлов, здесь попытаемся приспособить различные подручные материалы. В крайнем случае, недостающее можно одолжить либо у соседа, либо докупить на строительном рынке.

Последовательность действий

  1. Делаем основание. Для этого берем листовой металл толщиной в 3-5 мм размерами 100 на 200 мм, либо можно взять кусок швеллера 10-15 размера длиной 200-300 мм.
    По углам основания просверливаем отверстия для возможности крепления к верстаку или другому массивному предмету. По центру конструкции с помощью электросварки прочно приваривается осевой упор. Это стальной вал высотой в 50 мм и диаметром в 14 мм. Для этой детали можно взять любой подходящий по размерам болт М14, у которого необходимо сточить на наждаке головку, оставив толщину в 3 мм — это даст возможность создать прочное сварное соединение с основанием.
  2. Изготавливаем поворотный механизм. Для этого подойдет стальная полоса толщиной в 5 мм, шириной в 50 мм и длиной как минимум в один метр. За неимением полосы необходимой длины можно взять меньшую, но наварить длину рычага за счет стальной трубы 32-50 мм в диаметре. К одному краю полосы привариваем электросваркой отрезок металлической трубы длиной в 50 мм и 15 мм в диаметре, который будет одеваться как валик на осевой упор. Отступаем 50 мм от валика по продольной оси и привариваем поворотный упор, для которого подойдет стальной болт М10 также со сточенной заранее головкой. На поворотный упор также можно изготовить и надеть кольцо, которое будет служить вальцом, что позволит улучшить работу приспособления. Как вариант, можно изготовить рычаг из 50 мм стального уголка, для этого необходимо у места крепления за осевой упор срезать 50 мм вертикально полки, оставшаяся часть полки будет служить поворотным упором.
  3. Привариваем к основанию электросваркой неподвижный упор, для которого подойдет отрез 50 мм уголка в 50-100 мм длиной. Место его крепления должно находиться в 100-200 мм от осевого упора со смещением от центральной оси основания не более 20 мм, что как бы определяется толщиной арматуры.
  4. Производим сборку готовой конструкции. Прочно прикрепляем основания нашего готового приспособления к слесарному верстаку или другому подобному массивному предмету окружающей обстановки. Одеваем на осевой упор валик поворотного механизма с рычагом.
  5. Производим обкатку готового станка для гибки арматуры и проверяем его работу на холостом ходу, используя для этого мягкий металл. Если все работает, то приступаем к изготовлению нужных нам деталей из арматуры.

Если станок для гибки арматуры имеет свой стационарный каркас, то стоит посоветовать выполнить пару дополнительных его улучшений, а именно:

  • нанести линейную разметку в обе стороны от осевого упора, что позволит отмерять длину сгибаемой части прутка без применения рулетки;
  • нанести вокруг осевого упора радиальную разметку основных углов в 30, 45 и 60 градусов, что также намного сделает удобней работу на таком станке.

Заводы-производители

  • Машстройконструкция
  • ПромСтройМаш
  • РусИнСтрой
  • Гигант (Станкокомпания)

Это интересно: Где купить электрический станок для гибки арматуры

Все производственные мощности вышеперечисленных компаний располагаются на территории России. Этим обусловлена невысокая цена и быстрая скорость доставки. Тем не менее серия СГА пожалуй единственная, которая нашла применение за рубежом.

Данные производители сертифицированные имеют в распоряжении все необходимые документы и сертификаты на продажу их станки проходят процедуру контроля качества и пригодности к работе.

ВНИМАНИЕ! Если вы приобретаете б/у оборудование и продавец отказывается предоставлять сертификаты или документы, которые подтверждают факт приобретения станка на заводе, скорее всего перед вами подделка

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
