Не крутится диск циркулярной пилы

Особенности

В пильных дисков есть ряд главных характеристик, Которые помогают их различать.

А конкретно:

  • Поперечник внешний;
  • Поперечник внутренний;
  • Число зубцов;
  • Наклон зубцов;
  • Форма зубцов;
  • Толщина изделия.

Внешний поперечник, обычно, не является весомым показателем для скорости резки. Он отвечает за глубину пропила. Найти его можно по внутреннему поперечнику кожуха пилы. Большой круг (305-355 мм) не ставят на изделие с наименьшим поперечником кожуха. (Защиту, к слову, для безопасности снимать не рекомендуется.) В большинстве случаев для таковой пилы берут изделия с показателем от 130 до 250 мм.

Внутренний поперечник обязан иметь однообразное значение с размеров силового вала, на котором и закрепляется данное изделие. Если он будет больше, то при работе пилы неотцентрованный диск делает огромные вибрации, что приводит к сильному износу подшипников и самого вала, также поломки диска либо его зубьев. Не считая того, такое крепление является наигрубейшим нарушением регламента работы, и небезопасно для человека.

Скорость распиливания находится в зависимости от числа зубцов на диске прямо пропорционально. Не считая того, огромное их количество дает более ровненький и осторожный срез. Но есть и Значимый недочет такового подхода. это увеличенная нагрузка на движок пилящего инструмента. Встречаются диски:

  • С огромным числом зубьев (от 80 до 90 шт.);
  • Со средним х количеством (от 40 до 80 шт.);
  • Малозубчатые (до 40 шт.).

Для проведения высококачественного распила очень важен и наклонный угол зубьев. Он фиксируется по отклонению режущей кромки зубца от радиуса пильного диска. Данный параметр может быть:

  • Стандартным (угол меняется в спектре 5-15 градусов)
  • Положительным (наклон в 15-20 градусов)
  • Отрицательным (от 0 до минус 5 градусов).

И в конце концов, конфигурация зубца. Любая форма создана для определенной резки. Потому тут различают зубец:

  • Тонкий. пилить в продольном направлении с высочайшей скоростью;
  • Трапециевидные тонкий (чередование высочайшего в виде трапеции и низкого плоского зубцов). распиливает дерево, пластик и мягенькие виды металлов (алюминий)
  • Сменный (зубцы имеют последовательный наклон на право и на лево). помогает распиливать древесную породу, ДСП и композиты чисто как вдоль, так и поперек;
  • Комбинированный (один тонкий резец следует за 4-мя сменным). на сто процентов универсален;
  • Сменный с большей наклонной боковой частью. употребляется для колки видов материала, также для незапятнанного пропила под прямым углом.

READ Как Отрегулировать Обороты Холостого Хода На Бензопиле

Что все-таки касается толщины самого пильного диска, то от нее зависит толщина пропила. Эталоном является размер в 3,2 мм. Если показатель будет больше, то это уменьшит количество материала, а если существенно меньше, то это приведет к перегрузке оборудования и вероятной деформации диска.

Как сделать замену подшипника циркуляционной пилы своими силами?

Даже в том случае, если при эксплуатации данного электрического инструмента, соблюдались все правила и нормы, циркулярка иногда выходит из строя, и перестает работать.

Такая поломка сразу же доставляет массу неудобств. Ведь это устройство практически постоянно необходимо в подсобном хозяйстве. Для разборки и замены пришедших в негодность запасных частей, требуется изучить конструкцию дисковой пилы, как иногда называют пилу циркуляционную.

Для того, чтобы узнать, какая именно деталь вышла из строя, понадобится сделать диагностику. При помощи этой статьи я помогу вам в этом.

Пила марки ДП-190/1600 М

Эту модель электроинструмента используют для пиления различных материалов, в том числе досок, ламината и фанеры.

Максимально возможная глубина резки при использовании этой дисковой пилы составляет 63 мм. Модель оснащена мотором мощностью 1600 Вт и рассчитана на работу с диском 190 мм. Безопасную и удобную работу с пилой обеспечивает механизм блокировки от случайного включения, блокировка шпинделя и регулировка угла распила.

Технические характеристики

Во время работы циркулярка поддерживает 4800 оборотов в минуту. Тем, кого заинтересовала модель Интерскол ДП-1600, следует учесть, что в ней отсутствует опция регулировки оборотов. Вес агрегата составляет 5,5 кг. Прибор не рассчитан на работу при постоянных оборотах под нагрузкой

Особое внимание следует обратить на габариты устройства, которые составляют 348×263×240 мм. В рабочем режиме агрегат обеспечивает пропил на глубину не более 45 мм при условии выдерживания угла пиления 45 градусов

В заключение можно сказать следующее: ассортимент пил, которые сегодня можно купить в магазинах, весьма разнообразен. Представлены в них и товары, которые пользуются повышенным спросом у покупателей. Среди устройств для пиления большой популярностью у наших соотечественников пользуются пилы от производителя Интерскол.

Компания давно себя зарекомендовала как производитель качественных и надежных устройств различного назначения. Одной из причин популярности пил Интерскол является их универсальность. Многие модели позволяют выполнять пиление не только дерева, но и других, достаточно плотных материалов. Но чтобы резка таких материалов не закончилась неприятными последствиями вплоть до выхода из строя электроинструмента, необходимо соблюдать определенные правила работы с циркуляркой.

Однако важнее всего правильно выбрать агрегат, для чего необходимо определить круг задач, для решения которых вы будете использовать этот электроинструмент от компании Интерскол. Также необходимо следить за состоянием ключевых рабочих узлов и не перегружать инструмент во время работы. Тогда ручная циркулярная пила Интерскол прослужит вам долго и сэкономит немало денежных средств.

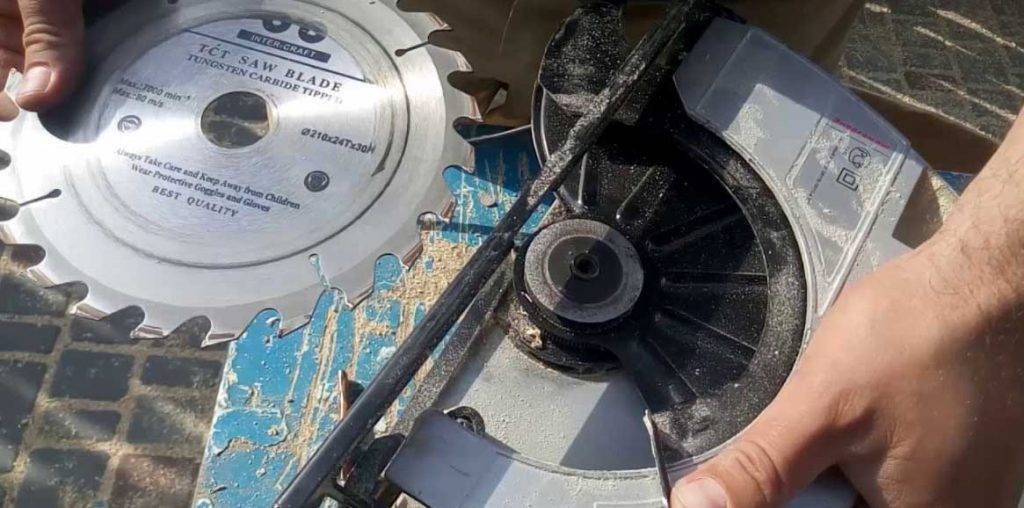

Как снять диск с дисковой пилы?

Чтобы понять, как поменять диск на циркулярке, нужно сначала научиться его правильно снимать. Для этого специалисты рекомендуют ознакомиться со следующим порядком действий:

  • электроинструмент предварительно нужно обесточить – отсоединяют кабель от сети или снимают аккумулятор;
  • чтобы замена элемента прошла комфортно, агрегат рекомендуют устанавливать на ровную жесткую поверхность;
  • нажать на фиксирующий шпиндель и держать его в этом положении до окончания процедуры, что позволит открутить болт, блокирующий вращение круга при его снятии;
  • болт должен откручиваться специальным ключом, присутствующим в комплекте агрегата;
  • после того, как элемент удалось удалить, снимают прижимную шайбу;
  • чтобы убрать защиту, нужно переместить нижний направляющий рычаг.

После выполнения перечисленных манипуляций можно снимать пильный диск.

Пильный диск можно заменить самостоятельно

В каких случаях необходима замена подшипника

Редуктор перегревается достаточно быстро. Это означает, что вышел из строя подшипник вала. На этом подшипнике приделана шестеренка, и на нем закреплена оснастка.

Также об износе подшипников свидетельствует шум и посторонний звук. Редуктор должен быть разобран, а подшипник заменен на новую деталь. Позаботьтесь о достаточном количестве смазки в данном узле.

Значительно упала мощность инструмента? Это также говорит о том, что причиной является поломка подшипников.

Подшипники находятся в якоре, и в редукторе. Для более точного определения, в какой части износился подшипник, прислушайтесь, где слышны посторонние звуки, которых ранее не было.

После того, как вы заменили неисправные подшипники, либо другие детали, собираете циркулярную пилу в обратном порядке.

Разборка и ее особенности

Операция сама по себе довольно сложная, некоторые мастерские за нее берут деньги независимо от результата ремонта. Каждая пила имеет свое устройство, и точных советов дать нельзя. С этим можно разобраться самостоятельно. А вот что разбирать в первую очередь, рассмотрим подробнее.

Устройство циркулярной пилы с отдельным двигателем.

У всех моделей она находится в ручке, которая при раскручивании расходится на две части.

До конца ее располовинить нельзя, она будет держаться на других деталях, но до кнопки добраться вы уже сможете, однако будет немного неудобно. Несмотря на это, щупами тестера необходимо проверить работоспособность выключателя.

Если он окажется неисправным, ремонт закончен. Однако, чтобы поставить на место новый, пилу придется разобрать полностью. Но если кнопка исправна, делать это тоже придется.

Снимаете диск. Появилась возможность снять защиту, что и делаете. Под ней 4 длинных болта, выкручиваете их. Последовательность и количество деталей могут быть немного другими, но в итоге в руках должен остаться двигатель с редуктором, ручкой и электрическим шнуром. Отсоединяете редуктор, и тут самое время вспомнить, как проявлялась неисправность.

Как отремонтировать циркулярку своими руками

Дисковая ручная пила является довольно удобным инвентарем, при помощи которого можно стремительно распилить древесную заготовку хоть какой длины и ширины вдоль либо поперек, раскроить хоть какой листовой материал на древесной базе. Не считая всего, после смены оснастки дисковой пилой можно резать пластик, железный профлист и профнастил. Невзирая на простоту конструкции и высшую надежность данного агрегата, он подвержен поломкам, как и хоть какой электроинструмент. Но почти всегда ремонт циркулярной пилы можно провести без помощи других в домашних критериях.

Сильно греется корпус редуктора

Резвый нагрев редуктора происходит в случае, если пришел в негодность подшипник вала, на котором закреплена шестерня и крепится оснастка. В таком случае не считая нагрева вы сможете поменять возникновение сторонних шумов в данном узле аппарата. Нужно разобрать редуктор и поменять подшипник. Также редуктор будет нагреваться, если в нем недостаточно смазки либо она стопроцентно отсутствует.

Замена на циркулярке Интерскол 190

Как и на других моделях циркулярных пил, представленных на отечественном рынке инструмента, крепление пильного диска Интерскол 190 представлено самозатягивающимся центральным винтом.

Как открутить и снять с ручной циркулярки, а также в какую сторону откручивается

Для замены пильного диска необходимо выполнить следующие действия:

  1. Прежде всего, отключить инструмент от сети электропитания. Затем отвести нижний элемент защиты режущего элемента в крайнее верхнее положение и зафиксировать. Сделать это можно при помощи банковской резинки для денег.
  2. На передней рукоятке найти и нажать клавишу фиксации шпинделя. Затем, не отпуская клавиши, второй рукой провернуть пильный диск до полной его фиксации.
  3. Не отпуская клавишу блокировки при помощи накидного ключа с головкой на 13 открутить центральную фиксирующую гайку.
  4. Снять фиксирующую и центровочную гайку. После этого, приподняв пильный диск вверх, отвести в сторону, тем самым демонтировав его.

Как правильно установить

Установка пильного диска начинается с выбора правильного направления вращения. Для этого на корпусе пилы и на торце пильного диска нанесены стрелки, указывающие направление распила. Их направления должны совпадать.

Монтаж и фиксация диска производится в следующем порядке:

  1. Завести диск на место и одеть его на втулку шпинделя.
  2. Сверху диска установить центрующую втулку. При монтаже необходимо совместить продольные проточки на центровочной втулке и валу.
  3. Установить фиксирующий болт в посадочное отверстие на шпинделе ручной дисковой пилы.
  4. Нажав клавишу принудительной фиксации вала, ключом с головкой на 13 закрутить фиксирующий болт.
  5. Отсоединить резинку, фиксирующую подвижный элемент защиты и отвести его в исходное положение.

После этого можно подключать инструмент к сети переменного тока и начинать работать циркуляркой.

Посмотрев видео, можно более детально ознакомиться с процедурой демонтажа и установки пильного диска на ручной циркулярке Интерскол ДП190.

Что делать, если не откручивается

В процессе пиления древесины диск может сталкиваться с более плотным материалом, таким как сучки или метизы. В результате происходит кратковременное заклинивание диска и проворачивание шпинделя. Это приводит к более сильному закручиванию фиксационного болта.

Также рекомендуем почитать актуальный рейтинг лучших циркулярных пил, а также как правильно выбирать циркулярку для дома.

Снятие пильного диска с дисковой ручной пилы

Как снять диск с этого девайвса?

Морозов Вячеслав , Руками, или фото гаек диска дать.

Грани были «зализаны» до меня. Если небольшим газовым ключом пытаться вращать болт, держа рукой сам диск, то он прокручивается вместе с валом(большой черный, на что одет диск) — большая шайба стоит на месте. В какую сторону вообще крутить?

Морозов Вячеслав , Откройте кожух пильного диска там на валу две мыски под ключ на 17-19 с узкими тонкими губками. Обычно стачивают рожковый, вставьте ключ и крутить слизаный болт против часовой. Ну и болт заодно поменяете.

Hitgher , эк как оно ). Попозже попробую, отпишусь. Спасибо!

Пару — тройка ударов кувалдометром, перед откручиванием,, в большенстве случаев помогает.

Разбираюсь во всём — собираю не всё.

Hitgher , а и нет тут такого.

Морозов Вячеслав , При чем тут якорь двигателя. Кожух что закрывает пильный диск. Переверните пилу подошвой вверх, кожух диска отодвиньте и с обратной стороны диска что к мотору там на валу смотрите.

))). все ровно.. На что одет пильный диск — это, я так понял, толстая шайба, одетая на вал(как на болгарке). Я просунул тонкую отвертку между этой шайбой и корпусом до упора с валом, покрутил рукой за диск, прощупывая отверткой — тоже ровно.

Можно попробовать наварить гайку на болт. Заодно и болт прогреется.

Gloom80 , если как-то застопорить вал, я и так болт откручу, потом заменю.

Ищите как можно подобраться к валу.

резьба обычно левая

Морозов Вячеслав , А что за отверстие в крестовине шайбы возле болта?

SerShe , вот не знаю. странное..

Похоже, что это был отогнутый «ус» для фиксации шайбы относительно фланца.

Приварив гайку, во-первых прогреется болт, а во-вторых можно будет попробовать открутить болт ударом, как при снятии патрона с дрели, даже без фиксации вала.

VEKS , я б тоже при таком расположении диска относительно вращения сделал левую (на болгарке расположение такое же, но вращение в другую сторону, резьба правая)..

Gloom80 , да, это мысль! Приварить мне не проблема. В какую сторону потом пытаться открутить?

Морозов Вячеслав , Да откройте уже кожух диска и зажмите за тело диска в тиски и сорвите болт газовым ключом. Судя по фото диск не меняли с момента покупки. С 1979 года. Пиле 40 лет. Помойка по ней плачет.

Резьба там М6 левая.

«Окошко» в наружной большой шайбе — для шпонки, соединяющей её и вал — она «утонула» или «слизалась» сверху. Наружной большой шайбой вал и должен блокироваться. Резьба болта левая. Снял несильными ударами деревянной киянкой, приварив к болту гайку. Всем спасибо! )

«Окошко» в наружной большой шайбе — для шпонки, соединяющей её и вал — она «утонула» или «слизалась» сверху. Наружной большой шайбой вал и должен блокироваться. Резьба болта левая. Снял несильными ударами деревянной киянкой, приварив к болту гайку. Всем спасибо! )

Морозов Вячеслав , Что-то мне подсказывало, что не спроста это окошко было. Все же диск должен был как-то разумно сниматься и ставиться. Рад, что все разрешилось. С наступающим.

Устройство и принцип работы дисковой пилы

Ручная дисковая пила отличается от торцовочной пилы отсутствием станины с поворотным столом, а также размещением рукоятки. Но в целом, обе модели схожи по внутреннему устройству, принципу работы и не отличаются сложностью конструкции. На следующем рисунке показано устройство ручной циркулярной пилы.

В состав агрегата входят следующие основные элементы.

  1. Верхний защитный кожух, имеющий отверстие для выброса опилок.
  2. Корпус, в котором размещен электродвигатель и кнопка пуска. Некоторые модели электропил могут работать от аккумуляторных батарей. В таком случае на корпусе размещается и аккумуляторный блок.
  3. Нижний (подвижный) защитный кожух, который автоматически закрывает режущий элемент после выхода его из заготовки.
  4. Пильный диск. Крепится на валу редуктора с помощью гайки или болта.
  5. Параллельный упор. Позволяет делать ровный пропил без использования дополнительных приспособлений.
  6. Опорная плита (подошва) агрегата. Благодаря ей инструмент устанавливается на заготовке или шине под разными углами.
  7. Регулятор глубины. С его помощью можно регулировать вылет пильного диска относительно опорной плиты.
  8. Регулятор угла наклона подошвы. Позволяет наклонять агрегат для пиления под углом.

Работает данный инструмент по следующему принципу. Питание от электросети или батареи поступает на кнопку пуска, которая разрывает цепь. При нажатии на клавишу пуска ток начинает поступать на электромотор. Ниже приведена электросхема агрегата.

Электродвигатель запускается и передает вращательное движение через редуктор на пильный диск. Агрегат устанавливается с помощью подошвы на заготовку или направляющую шину, после чего производится процесс как продольного, так и поперечного пиления.

Ремонтируем циркуляционную пилу Интерскол самостоятельно

Бывает, вал заклинивается, когда вы эксплуатируете циркуляционную пилу.

Когда работает электрический инструмент, вы могли нажать случайно стопор. Его назначением является фиксация на валу при перемене оснастки. Мотор останавливается, останавливается и стопор. Если этого не происходит, стопорный шток сломан, а его частички могут проникнуть в электрический мотор. Происходит клин. Даже бывает, что якорный вал деформируется. Очень неприятным последствием нажима на стопор бывает разделение редукторного корпуса, его обломками повреждаются шестеренки, и также происходит их клин. Чтобы решить эту проблему, нужно заменить якорь со стопором, и ведущую большую шестеренку в редукторном корпусе.

Иногда редуктор повреждается, если подшипник совершенно разрушен.

В процессе работы со своей циркуляционной пилой, иногда могут возникать неприятные громкие звуки. Скрежет при работе устройства сообщает о том, что испорчены редукторные подшипники.

Разобрав данный агрегат, как было рассказано раньше, подшипники можно снять, применяя специальные съемники, и поставить новые детали.

Снятие пильного диска с дисковой ручной пилы

Как снять диск с этого девайвса?

Морозов Вячеслав , Руками, или фото гаек диска дать.

Грани были «зализаны» до меня. Если небольшим газовым ключом пытаться вращать болт, держа рукой сам диск, то он прокручивается вместе с валом(большой черный, на что одет диск) — большая шайба стоит на месте. В какую сторону вообще крутить?

Морозов Вячеслав , Откройте кожух пильного диска там на валу две мыски под ключ на 17-19 с узкими тонкими губками. Обычно стачивают рожковый, вставьте ключ и крутить слизаный болт против часовой. Ну и болт заодно поменяете.

Hitgher , эк как оно ). Попозже попробую, отпишусь. Спасибо!

Пару — тройка ударов кувалдометром, перед откручиванием,, в большенстве случаев помогает.

Разбираюсь во всём — собираю не всё.

Hitgher , а и нет тут такого.

Морозов Вячеслав , При чем тут якорь двигателя. Кожух что закрывает пильный диск. Переверните пилу подошвой вверх, кожух диска отодвиньте и с обратной стороны диска что к мотору там на валу смотрите.

))). все ровно.. На что одет пильный диск — это, я так понял, толстая шайба, одетая на вал(как на болгарке). Я просунул тонкую отвертку между этой шайбой и корпусом до упора с валом, покрутил рукой за диск, прощупывая отверткой — тоже ровно.

Можно попробовать наварить гайку на болт. Заодно и болт прогреется.

Gloom80 , если как-то застопорить вал, я и так болт откручу, потом заменю.

Ищите как можно подобраться к валу.

резьба обычно левая

Морозов Вячеслав , А что за отверстие в крестовине шайбы возле болта?

SerShe , вот не знаю. странное..

Похоже, что это был отогнутый «ус» для фиксации шайбы относительно фланца.

Приварив гайку, во-первых прогреется болт, а во-вторых можно будет попробовать открутить болт ударом, как при снятии патрона с дрели, даже без фиксации вала.

VEKS , я б тоже при таком расположении диска относительно вращения сделал левую (на болгарке расположение такое же, но вращение в другую сторону, резьба правая)..

Gloom80 , да, это мысль! Приварить мне не проблема. В какую сторону потом пытаться открутить?

Морозов Вячеслав , Да откройте уже кожух диска и зажмите за тело диска в тиски и сорвите болт газовым ключом. Судя по фото диск не меняли с момента покупки. С 1979 года. Пиле 40 лет. Помойка по ней плачет.

Резьба там М6 левая.

«Окошко» в наружной большой шайбе — для шпонки, соединяющей её и вал — она «утонула» или «слизалась» сверху. Наружной большой шайбой вал и должен блокироваться. Резьба болта левая. Снял несильными ударами деревянной киянкой, приварив к болту гайку. Всем спасибо! )

«Окошко» в наружной большой шайбе — для шпонки, соединяющей её и вал — она «утонула» или «слизалась» сверху. Наружной большой шайбой вал и должен блокироваться. Резьба болта левая. Снял несильными ударами деревянной киянкой, приварив к болту гайку. Всем спасибо! )

Морозов Вячеслав , Что-то мне подсказывало, что не спроста это окошко было. Все же диск должен был как-то разумно сниматься и ставиться. Рад, что все разрешилось. С наступающим.

Устройство и принцип работы дисковой пилы

Ручная дисковая пила отличается от торцовочной пилы отсутствием станины с поворотным столом, а также размещением рукоятки. Но в целом, обе модели схожи по внутреннему устройству, принципу работы и не отличаются сложностью конструкции. На следующем рисунке показано устройство ручной циркулярной пилы.

В состав агрегата входят следующие основные элементы.

  1. Верхний защитный кожух, имеющий отверстие для выброса опилок.
  2. Корпус, в котором размещен электродвигатель и кнопка пуска. Некоторые модели электропил могут работать от аккумуляторных батарей. В таком случае на корпусе размещается и аккумуляторный блок.
  3. Нижний (подвижный) защитный кожух, который автоматически закрывает режущий элемент после выхода его из заготовки.
  4. Пильный диск. Крепится на валу редуктора с помощью гайки или болта.
  5. Параллельный упор. Позволяет делать ровный пропил без использования дополнительных приспособлений.
  6. Опорная плита (подошва) агрегата. Благодаря ей инструмент устанавливается на заготовке или шине под разными углами.
  7. Регулятор глубины. С его помощью можно регулировать вылет пильного диска относительно опорной плиты.
  8. Регулятор угла наклона подошвы. Позволяет наклонять агрегат для пиления под углом.

Работает данный инструмент по следующему принципу. Питание от электросети или батареи поступает на кнопку пуска, которая разрывает цепь. При нажатии на клавишу пуска ток начинает поступать на электромотор. Ниже приведена электросхема агрегата.

Электродвигатель запускается и передает вращательное движение через редуктор на пильный диск. Агрегат устанавливается с помощью подошвы на заготовку или направляющую шину, после чего производится процесс как продольного, так и поперечного пиления.

Разборка инструмента

Практически все неисправности электрических дисковых пил невозможно устранить, не разобрав аппарат частично или полностью. Полная разборка ручной электрической пилы на примере агрегата Интерскол выполняется в следующем порядке.

  1. Выкрутите регулировочные винты угла и глубины, закрепленные на подошве аппарата.
  2. Нажмите кнопку стопора вала редуктора и с помощью шестигранного ключа открутите болт, удерживающий пильный диск.
  3. Отодвинув нижний защитный кожух в сторону, снимите циркулярный диск.
  4. Чтобы снять опорную подошву, сначала открутите крепеж на ее нижней стороне.
  5. Далее, необходимо с помощью двух отверток извлечь кольцо Зигера, стопорящее шток, на котором поворачивается подошва, для изменения угла.

  6. Вставьте отвертку в щель между корпусом щитка и подошвой, после чего отодвиньте ее и снимите.
  7. На следующем этапе выкрутите все крепежные винты, расположенные на верхнем кожухе агрегата.
  8. Также открутите винты, удерживающие подвижный кожух пилы.
  9. Отсоедините оба защитных кожуха от электропилы.
  10. С помощью рожкового ключа открутите болт, удерживающий расклинивающий нож, и снимите его.
  11. Выкрутите шток, удерживающий подвижный механизм кожуха, и отсоедините все его элементы.
  12. Далее, следует отсоединить редуктор агрегата, выкрутив 2 винта.
  13. Когда механическая часть аппарата разобрана, можно приступить к разборке электрической части устройства. Открутите крепеж, удерживающий крышку двигателя, и снимите ее.
  14. Сняв крышку, вы увидите две электрические щетки. Если их требуется полностью отсоединить от двигателя, то рекомендуется с помощью маркера наметить одну из них, а также то место, откуда она была снята.
  15. Далее, следует выкрутить винты, с помощью которых корпус двигателя крепится к корпусу редуктора.
  16. Выкрутив крепеж, разъедините оба узла.
  17. В отсоединенной части корпуса двигателя вы увидите катушку статора.
  18. Далее, следует выкрутить весь крепеж из рукоятки агрегата. Но перед ее разъединением нужно снять резиновую накладку, поддев ее отверткой.
  19. Сняв одну половинку рукоятки, вы увидите модуль плавного пуска двигателя и пусковую кнопку.

На этом полная разборка дисковой пилы заканчивается.

Основные неисправности и их признаки

К обычным неисправностям ручных циркулярок можно отнести последующие ситуации.

  • Пила не врубается. Могут быть неисправны сетевой кабель, электрическая вилка, кнопка запуска либо электрические щетки.
  • Движок инструмента очень нагревается. Такие симптомы могут быть следствием межвиткового замыкания (обрыва) в катушках якоря либо статора, также очень насыщенного режима работы агрегата.
  • Перегревается редуктор аппарата. Перегрев данного узла может происходить из-за выхода из строя подшипника либо отсутствия смазки на шестернях.
  • Щетки искрят. Как правило это происходит из-за их лишнего износа.
  • Вокруг коллектора мотора видно пылающее кольцо. Если при работе агрегата наблюдается радиальная искра вокруг коллектора мотора, то ее возникновение может вызвать неисправность обмотки якоря или засорение места меж ламелями коллектора графитовой пылью.
  • Агрегат не развивает требуемую мощность. Падение мощности может быть из-за падения напряжения в сети, неисправности обмоток мотора, износа электронных щеток, неисправности пусковой кнопки.
  • Во время работы агрегата слышен скрежет и другие посторонние звуки. Данные симптомы могут вызваться поломкой зубьев шестерни или неисправностью подшипников.
  • Движок гудит, но агрегат не работает. Может быть, вышло заклинивание в редукторе.

Ремонт элементов двигателя

На данном этапе стоит вспомнить, как себя проявила дисковая пила при поломке, какими признаками это сопровождалось. Повреждениям механического характера практически всегда сопутствует возникновение посторонних шумов: свиста, треска, скрежета и т. д. В этом случае первым делом пробуем крутить вал двигателя: он должен вращаться равномерно и не слишком туго, без подклинивания и вибраций.

Защита электродвигателя циркулярки.

Если наблюдаются нарушения, разбираем движок и внимательно осматриваем подшипники в корпусе и на роторе: по всей вероятности, виновен один из них. Еще один возможный дефект — износ зубчиков шестеренок редуктора. Сломанные детали подлежат замене. Следует иметь в виду, что некоторые операции, например, извлечение подшипника с якоря мотора, не стоит производить самостоятельно, а лучше обратиться к мастеру со специальным оборудованием.

Неисправность ротора и статора — распространенная проблема. Ее основные признаки — сильное искрение и дым в щеточном отсеке, сопровождающийся характерным запахом. Если при разборке инструмента выявляются сильно заметные следы гари, необходимо заменить все горелые детали новыми. В том же случае, когда якорь выглядит неповрежденным, а на статоре лежит слой копоти, не стоит торопиться менять статор, так как проблема может крыться и в роторе (даже не в самом роторе, а в его обмотках, где мог произойти обрыв провода).

Проверить якорь на обрыв не сложно: для этого отключаем контакты статора от графитовых щеток и закрепляем щупы тестера таким образом, чтобы те через щетки контактировали с обмотками движка. Тестер должен показывать небольшое сопротивление. Затем начинаем медленно крутить вал мотора, не прекращая следить за показаниями прибора. В какой-то момент сопротивление может резко увеличиться: это будет означать, что якорь сломан и подлежит замене.

Диагностика и устранение простых дефектов

Компоновка циркулярной электропилы. Прежде всего, при ремонте циркулярных пил рекомендуется использовать ЛАТР (регулируемый лабораторный автотрансформатор), рассчитанный на нагрузку не менее 9 А и оснащенный встроенными линейным амперметром и вольтметром. В целях безопасности ЛАТР следует подключать к электросети через разделительный трансформатор с коэффициентом передачи 1:1. Данные меры помогут исключить возможные повреждения электропроводки и наводку помех в сети вследствие короткого замыкания и ошибок обращения с агрегатом.

Ремонт циркулярной пилы начинается с определения характера неисправности. Это может быть механическое повреждение или выход из строя кого-либо электрического компонента. Локализация поломки осуществляется на основании определенных признаков. Например, изнутри инструмента идет дым с резким горелым запахом, во время работы раздаются несвойственные звуки, шум и свист.

Однако иногда пила и вовсе не работает. Ни звуков, ни запаха – не включается. Как ни парадоксально, этот случай самый оптимистичный, так как причина данной неработоспособности может заключаться в банальном нарушении целостности сетевого шнура или обрыве его контактов. Поэтому первым делом проверяем питающие провода на обрыв.

Схема проверки работоспособности циркулярной пилы.

Если со шнуром все в порядке, спешить разбирать прибор все же не стоит. Перед этим лучше проверить контактные щетки. Это элементы так называемого скользящего контакта, которые предназначены для питания током подвижных вращающихся элементов электрических приборов. Они представляют собой несколько небольших брусочков из специального токопроводящего материала (угля или графита), упирающихся прямо в коллектор (роторная часть электродвигателя).

Вследствие постоянного вращения коллектора щетки сильно изнашиваются, стираясь о движущиеся поверхности. Спустя некоторое время эксплуатации они стачиваются до того, что могут попросту «зависнуть» над контактными площадками, не доставая до них. Помимо этого, иногда происходит нарушение контакта в месте соединения щеток с клеммами статора. Все это следует регулярно проверять и исправлять, для чего в большинстве инструментов предусмотрены специальный кожух или крышка с легко откручивающимися болтами.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
