Виды АКБ, используемых в шуруповертах и их отличия
В аккумуляторном инструменте используются источники питания на никелевой или литиевой основе. Банка оснащена влагозащищенным корпусом из ударопрочного пластика, внутри располагаются элементы питания, соединенные в общую цепь.
Никель-металлогидридные
Отличаются повышенной плотностью запасаемой энергии, но по значению максимального тока в цепи уступают кадмиевым аккумуляторам. Изделия имеют пониженную скорость саморазряда, в процессе нормальной работы наблюдается небольшое уменьшение напряжения. Примененные в конструкции материалы являются экологически безопасными, для восстановления батареи требуется сила тока не выше 30% от номинальной емкости.
Никель-кадмиевые
Аккумулятор у шуруповёрта на основе Ni-Cd батарей.
Эти элементы наиболее часто используются для привода электродвигателей инструмента. Каждая секция имеет рабочее напряжение 1,2 В, детали собираются в общие банки.
Преимуществом батарей является способность отдачи повышенного номинального тока, но при частичной разрядке наблюдается падение емкости.
Этот процесс обратимый, для восстановления выполняются последовательные периоды разрядки и зарядки. Ресурс источника питания кадмиевого типа составляет до 1000 циклов.
Литий-ионные
Отличаются пониженным саморазрядом и увеличенной емкостью (без нарастания габаритов). Обслуживания в процессе эксплуатации не требуется. Для зарядки применяются специальные устройства, поскольку при нарушении процедуры возможно воспламенение или взрыв элемента. Механические дефекты негативно влияют на стабильность аккумулятора, который разрушается или загорается при попытке зарядки.
Литий-ионные батареи оснащаются защитными механизмами, срабатывающими в момент разряда повышенным током. Для снижения вероятности взрыва в конструкцию ввели анод, изготовленный из графита.
Но тенденция к самовоспламенению при нарушении условий хранения и эксплуатации сохранилась. Источники питания не переносят глубокого разряда, повышения напряжения в зарядной цепи приводит к необратимому падению емкости.
Литий-полимерные
Источник питания литий-полимерного типа отличается сниженным падением напряжения по мере уменьшения напряжения на клеммах. Допускается эксплуатация при температуре воздуха от -20°С. Полимерный материал позволяет делать тонкие и гибкие аккумуляторы (толщина от 1 мм).
Li-Po аккумуляторы в отличии от других типов более компактные, что несколько затрудняет их ремонт.
Но батареи сохранили высокую пожароопасность при нарушении условий эксплуатации. В конструкции банки есть электронная защитная плата, ограничивающая максимальный ток в цепи. Для восстановления емкости нужно использовать специальное зарядное устройство, источник питания выдерживает до 900 рабочих циклов.
Нельзя допускать глубокой разрядки, при длительном хранении изделие выходит из строя. Для снижения естественного износа в состав электролита вводятся специальные ингибиторы.
Восстановление никель-кадмиевой банки
Стоит сразу отметить, что подобная работа не всегда имеет смысл, но попробовать можно. Ещё раз повторимся, восстановить можно исключительно никель-кадмиевые банки, да и то не всегда.
Алгоритм работы таков. Сбоку корпуса необходимо просверлить отверстие не более 1 мм в диаметре. Отверстие делается не по центру, а ближе к низу или верху. Просверлен должен быть только корпус, если задеть внутренности, то элементу уже ничего не поможет. Далее при помощи шприца внутрь закачивается дистиллированная вода.
ФОТО: longway.ruДистиллированную воду можно купить в магазине, хотя здесь хватит и воды для инъекций из аптеки
Батарея полностью заполняется, после чего её оставляют в таком же положении на 24 часа. По истечении суток элемент нужно полностью зарядить (это самый сложный момент, необходимо найти нужный прибор) и оставить ещё на неделю. Отверстие при этом остаётся открытым. Если напряжение осталось на том же уровне или упало незначительно, отверстие можно замазывать или запаивать и собирать аккумулятор. Обычно такой ревизии хватает на пару лет.
ФОТО: spencerservices.comЕсли всё пройдёт нормально, шуруповёрт проработает ещё пару лет
Конструктивные элементы шуруповерта
Шуруповерт по праву считается незаменимым универсальным инструментом. Современный рынок шуруповертов представлен большим количеством моделей, оборудованных АКБ. Несмотря на разнообразие марок и модификаций, все батареи имеют одинаковую структуру и лишь незначительно отличаются друг от друга.
В состав каждой из них входят отдельные элементы, соединенные последовательно между собой. Все они изготовлены по стандартным размерам и обладают одинаковым уровнем напряжения. Отдельные виды элементов отличаются лишь емкостью, измеряемой в А/ч и указываемой в маркировке.
В корпусе инструмента расположено 4 контакта, выполняющие различные функции. В том числе, два являются силовыми, предназначенными для зарядки и разрядки. Кроме того, в верхней части имеется управляющий контакт, включенный в цепь вместе со специальным термодатчиком. Он защищает батарею, выполняет отключение зарядного тока и ограничивает его до установленного значения за счет изменения температурного режима.
Отдельно расположен четвертый контакт, соединенный вместе с сопротивлением. Он необходим при использовании зарядных станций повышенной сложности, способных выравнивать заряды всех элементов батареи. Подобные станции редко используются в быту из-за их высокой стоимости. Обычный 12- вольтовый шуруповерт не требует таких станций.
Одной из причин выхода из строя шуруповерта является неисправность аккумулятора, то есть его отдельного элемента. В таких случаях при последовательном соединении вся цепь выходит из строя
Поэтому очень важно точно определить неисправное место. Как правило, это случается по истечении установленного срока эксплуатации. Данная проблема может быть разрешена двумя способами: приобретение нового аккумулятора или ремонт и восстановление старой батареи
Данная проблема может быть разрешена двумя способами: приобретение нового аккумулятора или ремонт и восстановление старой батареи.
Время зарядки аккумулятора шуруповерта
При покупке такого универсального и нужного инструмента, как шуруповерт, у его владельцев могут возникнуть разные вопросы в процессе эксплуатации
Поскольку любой электроинструмент такого типа оснащен аккумуляторным блоком, который позволяет работать с ним автономно, важно знать о том, как правильно заряжать АКБ и оптимальное время зарядки аккумулятора шуруповерта. Кроме того, существует еще ряд практических рекомендаций по его использованию, которые всегда могут оказаться полезными. Итак, наиболее частые вопросы, которые возникают у тех, кто только начинает пользоваться шуруповертом:
Итак, наиболее частые вопросы, которые возникают у тех, кто только начинает пользоваться шуруповертом:
- как правильно заряжать аккумулятор шуруповерта;
- что делать, если батарея не держит зарядку, не заряжается вовсе;
- как осуществить зарядку шуруповерта без зарядного устройства стандартного плана;
- и, конечно, каково оптимальное время зарядки АКБ.
Сколько времени нужно заряжать аккумуляторы шуруповерта?
Как правило, время зарядки аккумулятора шуруповерта указывается в инструкции к инструменту. Следует тщательно придерживаться этих рекомендаций. Часто зарядное устройство имеет специальную систему индикации, помогающую понять, как идет процесс зарядки. Благодаря этому можно легко определить с тем, сколько заряжать аккумулятор шуруповерта. Когда зарядка завершается, нужно вовремя прервать ее, чтобы не повредились батареи. В среднем устройство зарядное аккумулятор для шуруповерта может подзаряжать примерно от получаса до 7 часов. Практика показывает, что аккумулятор типа Ni-Cd емкостью 1,2 А·ч заряжается током 250 мА около семи часов. Ток зарядки поддерживается с помощью сетевого адаптера.
Следует учитывать, что существуют два вида зарядных устройств для аккумулятора – обычный и импульсный. Стандартное обычное зарядное устройство чаще используется в непрофессиональном инструменте, оно заряжает батарею примерно за 3-7 часов. Импульсное – больше подходит для профессиональных механизмов. Благодаря ему работоспособность аккумулятора может восстановиться максимум за час.
Полезные рекомендации
- Не утруждайте себя, если ваша батарея относится к литий-ионному типу. Вряд ли вам удастся ее восстановить.
- Традиционный никель-кадмиевый аккумулятор всегда можно «толкнуть» с помощью кратковременной подачи более высокого напряжения. Однако, прежде чем прибегнуть к столь радикальным мерам, необходимо более детально изучить данный электрический вопрос «реинкарнации».
- Возможно, вы не знаете, но традиционного типа АКБ, коей является никель-кадмиевая батарея, нельзя подключать к зарядке, если ее ёмкости имеют достаточный энергетический потенциал. Иначе разрушительных последствий «эффекта памяти» батареи просто не избежать.
Что делать, когда аккумулятор не заряжается
Если АКБ не держит заряд (быстро садится) или вообще не набирает запас энергии, начинать нужно с выявления причины, исходя также из типа батареи.
Неисправность может крыться в самой батарее, в блоке зарядки, а также в месте их контакта. Дополнительно стоит проверить, а подходит ли зарядное для данного аккумулятора.
Малое время работы
Для Ni-Cd (в меньшей степени и для Ni-Mh) емкость может падать из-за «эффекта памяти».
Где теряется емкость
Для исправления нужно полностью разрядить устройство, и затем провести полноценную зарядку. Такой цикл нужно повторить 2, а лучше все 3 раза. Как правило, этого достаточно, чтобы «раскачать» АКБ практически до прежних значений.
Не идет зарядка
Если индикатор на зарядном загорается, однако батарея либо не заряжается, либо процесс быстро прекращается, нужно проверить контакты. При наличии пыли или следов окисления их надо почистить и протереть спиртом.
Кроме того, нужно убедиться, что выходы не отогнулись – это банальная, но нередкая причина, почему устройство не работает. Если они не достают до разъема аккумулятора, то нужно аккуратно подогнуть их обратно (может потребоваться разборка зарядного устройства).
Проверка напряжения
Также при помощи мультиметра можно проверить, что на выходе у зарядного. Для этого в режиме постоянного напряжения нужно соединить красный и черный щупы с выходами «+» и «-» соответственно. Далее показания прибора нужно сверить с указанными на блоке значениями. Выход за их пределы говорит о необходимости ремонта зарядки.
Неисправные модули АКБ и их замена
Отдельный случай – выход из строя части батареи. Дело в том, что обычно аккумулятор собирается из стандартных блоков («банок»). И если несколько потеряют емкость, деградирует вся батарея. Например, если не заряжается на весь объем аккумулятор шуруповерта Интерскол, то вполне вероятно причина именно в этом. Данный метод потребует сноровки и навыка работы с паяльником, так как для соединения элементов применяется пайка, а слишком долгий нагрев может привести к повреждению или взрыву/возгоранию батареи.
Внутреннее устройство
Порядок действий:
снять крышку (защелки или винты);
проверить тестером напряжение на каждом элементе. Обычно порядка 1.2 в на «банку» в норме, если ниже или отсутствует – надо восстанавливать. Более сложный вариант – проверить ток разряда при помощи нагрузочного резистора. У неисправного фрагмента он значительно ниже;
если напряжение каждого блока достаточное, нужно проверить уровень внутреннего сопротивления (напряжение делить на силу тока, вычесть сопротивление нагрузки), затем сравнить полученное значение со штатными параметрами блока;
поставить новый модуль – можно взять рабочий из аналогичного АКБ или использовать подходящий по характеристикам
Важно припаять его в той же ориентации, чтобы инструмент мог работать.

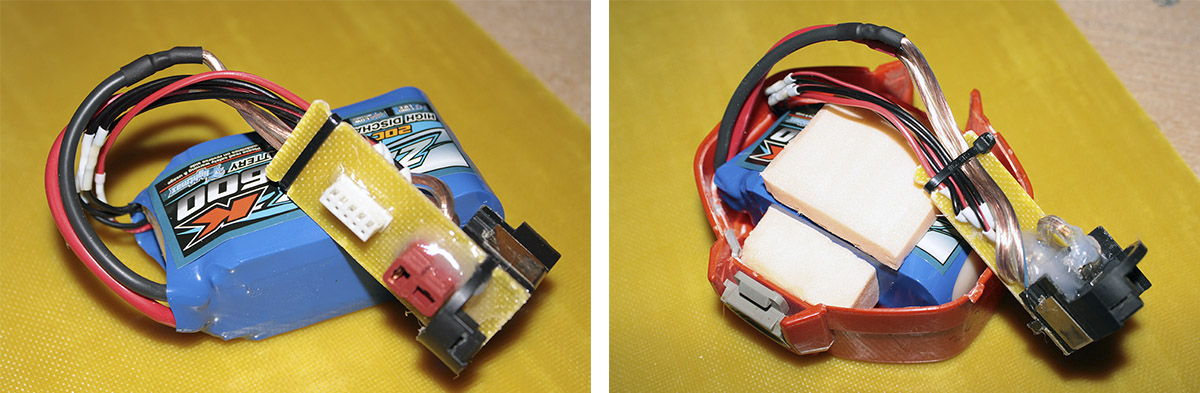

Замена на более совершенные блоки
Альтернативный вариант – переделка на использование модулей другого типа с аналогичными характеристиками по напряжению/сопротивлению. Например, можно заменить Ni-Cd на Li-Ion.
Попутно надо проверить качество соединений – при необходимости заменить или восстановить изоляцию. Плата контроля также должна быть изолирована от блоков картонной прокладкой. Для проверки работы надо отследить рост напряжения по мере зарядки. В норме для АКБ на 18 это может быть 13-13.5-14 через 0.5-1-2 часа соответственно, с выходом на 17 или более воль к концу.
Неисправные электронные компоненты
Также возможен выход из строя отдельных частей электроники зарядного устройства. Восстанавливать их можно только при уверенном владении паяльником и наличии запчастей:
- предохранитель (обычно на 5в) – замена аналогом, если тестер при прозвоне не пищит;
- конденсатор – вздувшиеся (или с сопротивлением 0 в режиме постоянного напряжения) блоки заменяют на аналогичные по параметрам;
- выпрямитель – замена диодов (неисправные пропускают напряжение в обоих направлениях);
- дроссель/резистор – сбойный при прозвоне не пищит.
При поломке микроконтроллера или термистора (относится к первичной обмотке трансформатора) ремонт обычно нецелесообразен, лучше провести замену всего устройства.
Как правильно заряжать
После покупки и перед первым использованием надо проверить уровень заряда, дальше действовать в зависимости от типа.
Виды батарей
Если у данной модели нет «эффекта памяти», то можно сразу зарядить и приступать к работе, в противном случае потребуется подготовка:
- Ni-Cd: дважды-трижды разрядить и затем полностью зарядить, чтобы выйти на полноценную емкость, в дальнейшем использовать стандартную процедуру зарядки;
- Ni-Mh: тоже можно «прокачать», как и предыдущий вариант;
- Li-Ion: вообще не требует полного разряда (он даже вреден), так что можно заряжать сразу.
Общие правила:
- Рекомендованная температура 10-40 по Цельсию (или согласно инструкции);
- Ni-Mh могут перегреваться, по этой причине нужно контролировать зарядку (прочие тоже могут излишне нагреваться, так что в жару или в теплом помещении стоит при необходимости организовать охлаждение для батареи);
- заряженный АКБ нужно отключить от зарядного устройства.
Отключенная АКБ
Для хранения:
- если инструмент не используется, батарею также лучше отключить от него
- при длительном хранении нужно периодически заряжать;
- учитывать особенности каждого типа (Li-Ion и Ni-Mh не разряжать, а Ni-Cd напротив можно хранить разряженным).
Сколько заряжать:
в первую очередь – согласно инструкции к устройству, дополнительно обращая внимание на индикацию на зарядном устройстве;
если нужно быстро пополнить заряд – хотя бы полчаса (опять же, если не противоречит инструкции);
полный заряд может занимать до 7-8 часов, более точно время указывается в документации на устройство.
Зарядка с индикацией
Стоит обратить внимание на тип зарядного устройства. В любительском сегменте используется упрощенная схема, в то время как профессиональные модели могут комплектоваться импульсными вариантами
Они более «умные» и мощные, поэтому время полного заряда может составлять порядка часа.
Почему не заряжается аккумулятор шуруповерта — причины и устранение
Причины отсутствия или слабого уровня заряда, а также способы устранения неисправности бывают разные:
- Нет контакта между клеммами зарядного устройства и батареи. Это следствие того, что пластины ЗУ прогнулись. Аккуратно отгибают пластины, возвращая в рабочее состояние.
- Окисление клемм или налипание на них грязи. Контакты очищают и протирают спиртом.
- Выход из строя одной из «банок». Разбирают корпус блока батареи, сняв крышку (вывинчивают винты или снимают защелки). «Позванивают» каждую банку тестером на наличие напряжения или тока разряда. С напряжением проще — оно или есть, или его нет, но этот метод не всегда срабатывает. Ток разряда измеряют на нагрузочном резисторе — у неисправной банки он на порядок ниже, чем у исправной. После диагностики неисправную банку отделяют от исправных, а на ее место устанавливают новую, точно такого же типа, и с такой же ориентацией полярности относительно остальных элементов.
Есть еще одна причина отсутствия заряда, но она характерна только для никель-кадмиевых аккумуляторов — сработал эффект памяти, и батарея не заряжается, хотя ее ресурс еще не исчерпан
Чтобы до этого не доводить, важно правильно проводить зарядку
Как определить неисправности аккумулятора
Как понять, что батарея скоро исчерпает свой ресурс? Элементарно! Заметили, что время автономной работы существенно сократилось, а мощность упала? Самое время задуматься о замене аккумулятора. Если же при установке другого аккумулятора вышеозначенные проблемы устранились, значит, пришло время менять батарею.
Нет подходящей модели в магазине? Значит остаётся только два варианта — купить новый шуруповёрт, или произвести своими руками ремонт старой батареи. Если решились на ремонт, то потребуется вскрыть корпус и извлечь аккумуляторы. После этого потребуется найти отдельный неисправный элемент батареи.
Для этого нужно открыть корпус АКБ, извлечь батарею аккумуляторов и после определения неисправного элемента, его заменить.
Методы восстановления аккумуляторных банок
В некоторых случаях (при заказе на АлиЭкспресс, например) новые банки ждать приходится неделями. А работать надо. В таком случае можно попытаться временно улучшить характеристики «подсевших» батареек.
Краткосрочно можно характеристики возобновить
Никель-кадмиевые аккумуляторы
Ni-Cd аккумуляторы пересыхают, когда нагреваются во время работы. Есть несколько вариантов восстановления плотности/количества электролита.
Долить в электролит дистиллированную воду. Их аккуратно извлекают из блока, не повредив пластины. Дальше действия такие:
- В корпусе — ближе ко дну или верху — проделывают аккуратно отверстие. Диаметр — не больше 1 мм. Оно должно быть только в оболочке. Следите, чтобы сверло не прошло дальше.
Батарейку кладём набок, дыркой кверху.
- В шприц набираем дистиллированную воду. Добавляем воду внутрь пока не начинает выливаться и оставляем на сутки.
- Временно восстановить емкость аккумуляторной батарейки можно если уплотнить электролит внутри никель-кадмиевых элементов. Для этого корпус надо равномерно сжать по всей высоте. Не сжимать только верх и низ, чтобы не повредить выводы.
Сильно разряженная батарея может не принимать заряд. Чтобы «стронуть» её с нуля нужно кратковременно подать мощный импульс. Конденсатор ёмкостью 7000 — 7500 мкФ, заряженный до 10 — 20 В подключают к банке. Проверяем остаточный заря на банке, он не должен быть выше 0,6 — 0,8 В. Пробуем принимает ли элемент заряд.
Как восстановить литий-ионный аккумулятор
Литий-ионные батареи от перегрева вздуваются. Повышенное давление внутри изгибает контактную пластину. Такие батарейки можно увидеть, легко заметить. Для уверенности можно проверить их заряд. Обычно он очень низкий или нулевой. Восстановить вздутый литий-ионный аккумулятор получается редко, но можно попробовать. Нужно выпустить избыток газа. Аккумулятор извлекаем из блока, не отрывая контактной пластины. Манипуляции проводим такие:
- Отгибаем пластину на положительном контакте, но не отрываем её.
- Под пластину заводим шило. Медленно вводим остриё внутрь батареи пока не начнёт выходи́ть газ.
- Когда газ выйдет, отверстие заделывают клеем, силиконом, любым другим способом.
Припаиваем пластину на место.
- Устанавливаем батарейку в блок и заряжаем его, проверяя вольтаж восстановленного элемента.
- Разряжаем батарею и проводим повторные измерения.
Нельзя сказать, что описанные способы восстановления аккумуляторных батареек работают всегда. Все они рискованны. Электролит в батарейках — гелеобразная едкая субстанция, которая, попав на кожу, вызывает химический ожог. Потому все работы проводим очень аккуратно. Тем не менее иногда восстановленный аккумулятор может проработать несколько месяцев без проблем, что позволяет выждать требуемое время.
Как можно еще восстановить элементы аккумулятора
В случае когда по какой-либо причине не удается восстановить батарею заменой неисправных банок, можно попытаться их реанимировать. Только следует учесть, что этого невозможно сделать с литий-ионными банками. Реанимировать можно только батареи с никель-кадмиевыми элементами.
Осуществить реанимацию можно двумя способами:
- с помощью тисков, пассатиж или молотка произвести уплотнение сжатием банок с выявленным дефектом;
- сделать прошивку неисправных банок под большим напряжением.
Восстановление банок
Не следует выбрасывать банки, которые не прошли проверку. Часто причина их неисправности – это выкипание электролита или вытекание дистиллированной воды. Это происходит сквозь уплотняющую резинку между средней шиной батарей и ее корпусом. Электролит обычно выкипает при интенсивной зарядке.
Чтобы проверить, можно ли ее восстановить, необходимо попытаться зарядить батарею, которая показывает полный «нуль», импульсным напряжением 12 V, пропущенным через сопротивление в 40-50 Ом. Но при этом нужно внимательно следить, чтобы она не перегрелась. После произведенной зарядки проверить напряжение, и если его по-прежнему нет, тогда аккумулятор подлежит полной утилизации.
Если в батарее после зарядки появилось небольшое напряжение, значит, ее еще можно восстановить. Чтобы пополнить выкипевший электролит, в боковой поверхности просверливается небольшое отверстие, в которое может поместиться только игла от шприца. Через это отверстие в батарею шприцем закачивается вода или новый электролит. Просверленное отверстие заделывается силиконом, и ее можно попытаться зарядить через сутки.
Устранение «эффекта памяти»
Часто аккумулятору нужно восстановление после приобретения эффекта памяти, появляющегося у него после многократных коротких подзарядок, когда не производится его полная зарядка. Эта болезнь распознается достаточно просто. Батарея очень быстро разряжается после полной зарядки, но после небольшого перерыва может снова возобновить свою работу на короткий срок. Проблема частично решается следующим способом:
Рекомендуется полностью зарядить батарею с помощью небольшого напряжения. После этого, применяя минимальные нагрузки, ее следует разрядить. Минимальные нагрузки обеспечивают медленную (плавную) разрядку батареи, которая позволяет просадить целиком все ее пластины и наружный слой.
Для разрядки лучше всего использовать лампочку на 12 V, которая подсоединяется к боковым клеммам аккумулятора. Новую зарядку можно производить после того, как лампочки перестанет гореть.
Перед тем как использовать аккумулятор для работы, вышеописанную процедуру рекомендуется повторить в течение 3-5 раз. После этого емкость батареи, возможно уменьшиться, но использование такого метода восстановления, является довольно успешным и может продлить её службу как минимум ещё на некоторое время.
Справка
Если после разборки аккумулятора невозможно прочитать на элементах батарей их маркировку, а без определения данных, качественный ремонт практически невозможно произвести, необходимо обратить внимание на обозначение материала их изготовления:
- батареи никель-кадмиевые, обозначаются символами Ni-Cd. Номинальное напряжение каждого элемента равно 1,2 V;
- никель-металл-гидридные элементы обозначены как Ni-Mh. А указанное напряжение аналогично никель-кадмиевым и составляет 1,2 V;
- аббревиатура Li-Ion соответствует литий-ионному аккумулятору с напряжением 3,6 V.
Важно
При подборе новых элементов питания для замены вышедших из строя, следует обращать внимание на их размеры и данные, которые максимально должны совпадать с оригиналами
Как правильно хранить аккумуляторы шуруповёрта
Чтобы аккумулятор шуруповёрта прослужил как можно дольше, его нужно правильно хранить, особенно когда он используется не очень часто и с длительными перерывами. При этом нужно соблюдать некоторые правила.
Аккумуляторные блоки на основе кадмия обладают эффектом памяти, уменьшающим ёмкость батарей при неполной выработке заряда. Поэтому АКБ с элементами питания типа NiCd и NiMh следует хранить в разряженном состоянии, а устройства батареями литийионного типа — зарядив их на половину ёмкости банок. Достичь такого уровня можно за время, равное примерно 65–70% от обычного срока полной зарядки.
Если аккумуляторный блок вашего шуруповёрта стал быстро разряжаться и совсем не держит заряд, не спешите выбрасывать его и покупать новый. Срок его службы легко можно продлить, воспользовавшись изложенными выше рекомендациями. Этим вы избавите себя от лишних затрат, ведь АКБ шуруповёрта стоит больше половины стоимости всего инструмента.
Проверка состояния аккумулятора мультиметром
Не всегда, когда аккумулятор быстро садится или вообще не функционирует, необходимо покупать новый или нести блок к специалистам сервисного центра. Причину неисправности сможет самостоятельно найти во многих случаях даже неопытный электрик, ознакомившись с алгоритмом поиска. Для этого понадобится воспользоваться мультиметром либо аналогичными ему по измерительным возможностям приборами. Кроме данного устройства, потребуются также следующие инструменты:
- отвертка;
- паяльник с набором для пайки;
- нож;
- плоскогубцы.
Чтобы точно установить причину неполадок АКБ, необходимо выяснить работоспособность каждого отдельного питающего элемента. Но сначала рекомендуется проверить зарядное устройство. С помощью мультиметра это делают таким образом:
- включают прибор;
- устанавливают переключатель измеряемых величин мультиметра на постоянное напряжение;
- устанавливают щупы в соответствующие гнезда мультиметра и прикасаются ими к контактам («+» и «-») зарядного устройства;
- сравнивают отображаемую на табло прибора величину с выходным напряжением зарядного устройства, указанным в инструкции по эксплуатации или на корпусе;
- если значения не совпадают, то ремонтируют адаптер или покупают новый.
Чтобы проверить аккумулятор шуруповерта мультиметром, выполняют следующие действия:
- заряжают полностью аккумуляторный блок;
- проверяют мультиметром выходное напряжение АКБ, установив переключатель прибора на его постоянную величину, а щупами дотрагиваясь до плюса и минуса;
- если установлено несоответствие измеренного параметра указанной в эксплуатационной инструкции величине, то разбирают аккумуляторный блок и достают все батареи;
- когда отсутствуют поврежденные банки (потекшие либо вздутые), тогда проверяют мультиметром напряжение на выводах каждой батареи, предварительно с помощью паяльника распаяв цепь;
- к элементам питания по очереди подсоединяют нагрузку на одинаковое время (например, лампочку соответствующего вольтажа);
- на какой батарее произошла наибольшая просадка, та и является поврежденной.
Для проверки никель-металлогидридные и никель-кадмиевые накопители энергии разряжают полностью — это делают, чтобы избежать «эффекта памяти».
Найдя дефектную батарею, ее можно заменить новой либо попытаться временно восстановить. Также мультиметром можно измерять силу тока: если она растет и за первый час превышает 1 А, то аккумуляторная батарея считается работоспособной.
Если напряжение на выходе аккумулятора отсутствует, то велика вероятность нарушения целостности цепи внутри блока. При этом также разбирают блок и ищут вначале визуально, а затем с помощью мультиметра место обрыва.
Диагностика и виды неисправности
Неисправности АКБ сводятся, в основном, к следующим случаям:
- потеря емкости;
- невозможность зарядки до номинального напряжения;
- сниженная токоотдача под нагрузкой.
Чтобы продиагностировать батарею в домашних условиях, можно приобрести специальное устройство, но в большинстве случаев достаточно мультиметра и нагрузки. В ее качестве могут выступать:
- сам шуруповерт;
- лампочки накаливания на 12 вольт;
- эквивалент нагрузки в виде резистора или батареи резисторов.
Первый случай неудобен, так как заставить работать шуруповерт длительное время под постоянной нагрузкой сложно. Да и замеры тока и напряжения делать непросто. Удобно использовать лампочки накаливания потребной мощности, но они пригодны не для всех случаев – сопротивление нити зависит от нагрева, то есть, от тока. Лучше всего применить набор сопротивлений (из таблицы см. ниже), имитирующий различные режимы работы электроинструмента.
| Режим работы | Ток, А | Сопротивление эквивалента для напряжения питания | ||
| 12 В | 14 В | 18 В | ||
| Холостой ход | 1..2 | 6..12 Ом | 7..14 Ом | 9..18 Ом |
| Средняя нагрузка | 4..6 | 2..3 Ом | 2,3..3,5 Ом | 3..4,5 Ом |
| Полная нагрузка | 10..12 | 1..1,2 Ом | 1,15..1,4 Ом | 1,5..1,8 Ом |
Нужное сопротивление можно получить параллельным соединением резисторов так, чтобы суммарная мощность была не менее вычисленной для конкретного режима по формуле P=U*I. Так, для режима холостого хода 12-вольтового инструмента потребуется эквивалент мощностью 12 ватт. Такой резистор можно составить из двух параллельных десятиваттных резисторов сопротивлением 12..15 Ом каждый. Для эквивалента, имитирующего полную нагрузку шуруповерта на 18 вольт, потребуется батарея мощностью 18*10=180 Ватт. Для этого потребуется 18 десятиваттников по 27 Ом.
Резисторы 27 Ом мощностью 10 ватт.
В первую очередь батарею надо попытаться зарядить от штатной зарядки. Если за разумное время напряжение не достигло номинала, значит в этой АКБ есть одна или несколько неисправных ячеек.
Если получить номинал удалось, можно перейти к проверке на фактическую емкость. Для этого надо нагрузить полностью заряженную АКБ на известное сопротивление (лампочки использовать нежелательно, результат будет недостоверным) и контролировать напряжение и время разряда. Как только напряжение достигло нижнего предела, процедуру следует прекратить и остановить таймер.
| Тип аккумулятора | Номинальное напряжение, В | Нижний предел, В |
|---|---|---|
| Никель-кадмиевый | 1,2 | 1,0 |
| Никель-металлогидратный | 1,2 | 1,1 |
| Литий-ионный | 3,7 | 2,7 |
Фактическая емкость рассчитывается исходя из тока разряда по формуле С=I*t, где:
- I – ток разряда, в миллиамперах;
- t – время в часах.
Если ток не контролировался амперметром, надо его вычислить, разделив среднее напряжение (между номиналом и нижним уровнем) на нагрузочное сопротивление.
На токоотдачу АКБ проверяется при самом большом токе нагрузки. Элемент должен выдавать этот ток, а напряжение не должно проседать до низких значений.
