Зажимные тиски — их виды, назначение, выбор и способы ремонта

Проведение работ своими руками

Для работы с металлом потребуется болгарка и сварочный аппарат. Станочные фрезерные тиски такого вида изготавливают следующим образом:

  1. Начинают работу с приваривания фланца к торцу трубы, которая будет использоваться в качестве неподвижного элемента. В центральной части фланца вваривается гайка с резьбой М16.
  2. Следующий шаг заключается в создании подвижной части. К центральной части также приваривается фланец, в котором оставляется центральное отверстие для размещения винта.
  3. На некотором расстояние от торцевой поверхности ходового винта приваривается гайка с резьбой М18. Она применяется в качестве стопорного механизма. При установке ходового винта приваренная гайка должна плотно прилегать к торцу фланца. Устроить подобное крепление можно только при соблюдении всех размеров.
  4. Следующий шаг заключается в надевании шайбы и второй гайки М16 с наружной стороны фланца. Эти элементы затем будут привариваться к устанавливаемому винту. Для снижения трения между фланцем и внутренней гайкой устанавливается дополнительная гайка.
  5. После того как подвижный узел был собран его вставляют в неподвижную трубу большего диаметра и проводится вкручивание второго конца ходового винта в гайку фланца неподвижной части.
  6. С поверхностью заготовки контактируют зажимные губки. Их можно изготовить из твердого металла, который приваривается к основной конструкции.
  7. Повысить неподвижность можно за счет приваривания к нижней части трубы две опоры. Стуловый вариант исполнения должен изготавливаться так, чтобы нагрузка распространялась равномерно.
  8. Во время эксплуатации устройства внутренняя труба может вращаться вместе с ходовым винтом. Подобная ситуация создает довольно много проблем во время выполнения работы. Устранить этот недостаток можно путем создания продольной прорези, положение которой будет фиксироваться при помощи специального винта-фиксатора.

Какие тиски выбрать?

Выбирая тиски для дома, внимание следует обратить на обыкновенные поворотные слесарные модели среднего размера. Они справятся практически со всеми бытовыми задачами

Они справятся практически со всеми бытовыми задачами.

При выборе следует проверить способ крепления этого инструмента к столу, а также на наличие люфтов, которых быть изначально не должно.

Лучше выбирать тиски, изготовленные из чугуна или стали, но никак не из порошкового металла.

Для профессионального использования, когда зажимать заготовки приходится довольно часто, внимание лучше обратить на быстроразъемные или эксцентриковые модели. Выбор рекомендуется остановить на стальных вариантах с наковальней, так как они более прочные и с легкостью выдерживают удары

Выбор рекомендуется остановить на стальных вариантах с наковальней, так как они более прочные и с легкостью выдерживают удары.

Кроме этого при выборе тисков нужно учитывать расстояние, на которое раскрываются губки, т.к. от него зависит какие детали можно будет закрепить в них.

Основные конструкционные элементы

Современные производители (г. Гомель, Барановичи, Глазов и другие) предлагают слесарные станки различных модификаций. Однако все они имеют общие элементы:

  • прочное основание;
  • подвижная и неподвижная губка, оборудованная наковальней;
  • cменные щечки, с помощью которых выполняется фиксация заготовки;
  • зажимной винт;
  • поворотная ручка.

Допускается наличие и других деталей: например, пневматического привода. Основные узлы изготавливаются из легированной стали или чугуна. К наиболее универсальным моделям относят стальные, а не чугунные слесарные тиски: они обеспечивают лучшую фиксацию, менее подвержены износу, реже выходят из строя, особенно, если наковальня используется для ударных нагрузок.

Виды и назначение

Наиболее популярны следующие разновидности слесарного оборудования:

  • Ручные слесарные тиски. Относительно небольшой инструмент, использующийся для выполнения простых операций: например, для небольших заготовок с необходимостью частого изменения угла сверления;
  • Настольные стуловые слесарные тиски. Их отличает две особенности: они крепятся непосредственно к краю верстака и имеют специфичный механизм раздвижения губок. Движущаяся пластина отделяется по дуге (а не по прямой), что позволяет работать со сложными формами, но уменьшает площадь соприкосновения заготовки с губками и снижает прочность фиксации. Допустимое раскрытие может быть различным: от 125, 150, 250 мм и более;
  • Параллельные. Эти станочные слесарные тиски делятся еще на несколько видов: неповоротные, поворотные, со свободным ходом. При модернизации маркируются отметкой ТСМ. К преимуществам конструкции относится возможность крепления в любом месте верстака или на полу, упрощенный и ускоренный механизм крепления деталей, универсальность.

Выбор слесарных тисков

Подбор устройств рекомендуется осуществлять по следующим параметрам:

  • Ширина и раскрытие пластин. Ширина губок в зависимости от модели поворотных слесарных тисков (ТСС) имеет размеры в 63, 80, 100, 125, 140, 150, 160, 200, 250 мм, а их максимальное раскрытие может быть больше – 200, 250 мм. Эта характеристика определяет, с деталями какого размера можно будет работать и насколько прочно удастся их закрепить;
  • Шаг резьбы винта. Чем меньше шаг – тем выше точность слесарного инструмента. Это критично, когда устройство используется для окончательной обработки или необходимо строго придерживаться заданной геометрии;
  • Наличие привода. Механизированный привод ускоряют технологический процесс, но модели с приводом стоят дороже и требуют более сложного обслуживания. Чаще всего таким характеристикам соответствуют профессиональные слесарные станки с маркировкой ТСМ и размером губок от 160 мм.

Перед приобретением оборудования рекомендуется получить консультацию специалистов. Это защитит от выбора неподходящих устройств и поможет подобрать слесарные тиски с наковальней с учетом особенностей технологического процесса.

Следующая статья >

Область применения

Слесарные тиски — это сделанный из металла специальный инструмент, который можно расположить на верстаке или рабочем столе с помощью специального крепежа.

Как следует из названия, слесарные тиски используются в первую очередь при выполнении слесарных работ различного уровня. С их помощью можно надёжно и прочно зафиксировать всевозможные заготовки и детали, удерживая их в неподвижном состоянии для их последующей ручной или механической обработки. Выпускается этот инструмент в соответствии с государственным стандартом качества (ГОСТ).

Размер и параметры тисков определяются размером заготовки, которую требуется зафиксировать с их помощью.

Виды устройств по типу приводного механизма

Хотя самыми востребованными вариантами тисков являются модели ручного типа или механические, но при этом производители выпускают другие разновидности зажимных устройств. В ручных тисках прижимное усилие возлагается на человека, что является не всегда комфортным. Для облегчения участи человека, производители выпускают инструменты со следующими типами привода:

  1. Пневматические — основная работа возлагается на давление сжатого воздуха, за счет которого выполняется фиксация детали в губках инструмента. Принцип работы таковых тисков заключается в том, что рукояткой необходимо зажать заготовку в губках, а после для обеспечения ее неподвижности, следует воспользоваться механизмом, работающим от сжатого воздуха. Для подачи сжатого воздуха в специальную камеру инструмента применяется компрессор. Усилие прижима у таких инструментов намного выше, чем у моделей механического типа (даже при одинаковом размере губок)
  2. Гидравлические — работают по идентичному принципу с пневматическими, только вместо сжатого воздуха используется масло. Причем гидравлические модели бывают двух типов — со встроенной системой гидроусиления или подключаемые к масляным насосам. Первый вариант стоит дороже, но при этом они не требуют подключения к дополнительным агрегатам. Тиски гидравлического типа применяются преимущественно на производстве, где очень важна точность и высокая сила зажима заготовки. Гидравлический привод не только усиливает прижим заготовки, но еще и облегчает участь человека

Самые простые, но при этом очень популярные — это механические устройства. Для дома и не только, таких инструментов хватает сполна, если только они выбраны правильно.

Основные преимущества

Основные преимущества слесарных тисков:

  • губки (пластины) выполняются из прочной стали и, как правило, закалены — за счёт этого была улучшена их износостойкость;
  • большинство моделей тисков дополнительно оборудованы наковальнями, особенно устойчивыми к сильным механическим воздействиям;
  • поворотный механизм большинства подвижных моделей тисков можно вращать практически вокруг его оси;
  • большинство тисков имеют небольшой вес и размер.

Плюсы небольших ручных тисков:

  • ручные модели не занимают много места и не требуют специального сложного крепления к рабочей поверхности стола;
  • подходят для работы с мелкими деталями, которые невозможно зафиксировать с помощью других тисков;
  • люфт между их губками минимален или просто отсутствует как таковой;
  • рукоятка тисков покрывается специальным материалом, позволяющим легко удерживать инструмент при работе;
  • прочность и надёжность инструмента — как правило, ручные тиски изготавливаются из особенно крепкой стали.

Это единственные тиски, с помощью которых можно быстро и аккуратно работать с профилем из алюминия. Подойдут они и для работы с металлочерепицей.

Плюсы стуловых моделей — такие тиски содержат ряд дополнительных преимуществ:

  • конструкции стуловых тисков простые и прочные одновременно;
  • у таких моделей есть возможность зажима особенно больших по длине деталей;
  • при откручивании винта подвижная пластина быстро разжимается. При этом не требуется осуществлять полный оборот, чтобы опустить заготовку.

Разновидности слесарных тисков

В целом все тиски можно разделить на две группы:

  1. Поворотные. Их механизм устроен так, что обрабатываемую деталь можно повернуть в нужную сторону, не вынимая из зажима тисков. Такие модели наиболее часто используются на станках при сверлении деталей. Поворотные тиски часто содержат наковальню, за счёт которой возрастает их прочность и расширяется круг выполняемых действий. Наковальня имеет разную длину и ширину, в зависимости от модели тисков.
  2. Неповоротные. В таких тисках обрабатываемая деталь плотно фиксируется зажимом и остаётся в статичном положении в течение всего периода работы.

Более узкая градация разделяет тиски по типу специализации:

  • Ручные — компактные тески небольшого размера. Их можно удерживать руками. Применяются такие тиски при работе с деталями небольшого размера. Имеется два вида ручных тисков:

    • Оснащённые рычагами. Это небольшие тиски, по форме напоминающие плоскогубцы с зажимом. Регулируя фиксатор, состоящий из двух рычагов, можно устанавливать ширину зазора для удерживаемой между губками детали.
    • Оснащены губками, которые сходятся между собой за счёт вращения рукоятки. В основании таких щипцов имеется специальная присоска, с помощью которой тиски легко фиксируются на гладкой поверхности и остаются в неподвижном положении во время обработки детали или заготовки.

Если предстоит работа с хрупкими малогабаритными деталями, лучше приобрести тески, пластины которых будут покрыты мягким материалом, что предохранит заготовку от случайного повреждения при сильном зажиме. Самый лучший вариант таких тисков — это те, у которых имеется наименьший люфт при разведённых губках.

Ручные слесарные тиски могут быть поворотными и неповоротными. Их можно просто ставить на стол, плотно фиксируя к его поверхности, а можно прикрепить сбоку за счёт крепёжного механизма.

  • Стуловые. Были так названы благодаря тому, что их крепили на основание, по форме напоминающее стул. Сейчас их устанавливают на металлические верстаки. Такие тиски используются при проведении тяжёлых работ с применением силы: когда нужно согнуть детали, что-то расплющить или расклепать. Особенность стуловых тисков — способ развода губок. Подвижная пластина отодвигается от статичной по дуге. Неподвижная пластина снабжена лапой для более плотной фиксации. Стуловые тиски часто снабжены наковальней. Модели подвижны, их можно поворачивать в нужную сторону.
  • Параллельные. Особенность этих тисков в том, что его губки раздвигаются равномерно. Подвижная пластина отодвигается от статичной губки параллельно без скачков. Размер детали, которая будет подвергаться обработке, не влияет на то, какая именно пластина будет её фиксировать.

Конструкция тисков устроена так, что оборудование можно устанавливать на верстак и даже на пол. Параллельные модели тисков могут быть как неповоротными, так и поворотными. Их можно смещать на произвольный относительно основания угол. Такое их качество считается наиболее удобным при использовании.

Модели тисков со свободным ходом обеспечивают надёжную фиксацию обрабатываемой детали. Регулирование зазора между губками осуществляется за счёт поворота ручки-фиксатора. При движении ручки вверх освобождается подвижная пластина. Когда ручка опускается, наоборот, происходит фиксация заготовки. Закрепить её можно, повернув рукоятку в сторону.

Режущий инструмент

Это, без сомнения, самая значимая и важная группа. К категории режущего относится большое количество инструмента: ножовка по металлу, ножницы, зубило, кусачки, надфили и напильники, шаберы для снятия заусенца, а также сверла, зенкеры, развертки, цековки, плашки, метчики, долбяки и др. Почти все названия хорошо знакомы каждому человеку. В данный перечень включены инструменты для ручной обработки, а также для обработки на станках. Некоторые из них являются универсальными, могут использоваться как при машинной обработке металлов и сплавов резанием, так и при ручной (например, сверла и метчики).

Главное отличие режущего инструмента от других видов – это образование металлической стружки в процессе работы. Ели режимы резания подобраны неправильно, то стружка будет виться и наматываться на рабочие органы. Поэтому опытным путем или по справочникам подбираются такие режимы, при которых стружка будет сыпучей. Это позволит значительно продлить срок службы инструмента и уменьшит риск получения травмы рабочим.

Критерии выбора модели тисков

Выбирая те или иные тиски, обязательно нужно учесть то, для чего они будут применены

Стоит обратить особое внимание также и на размер деталей (заготовок), с которыми предстоит работать:

Слесарные

Приобретая слесарные тиски, отдают предпочтение прочным моделям из стали. Нужно помнить, что ходовой винт таких тисков быстро изнашивается, и они не подходят для работы с очень габаритными заготовками.

Чем больше будет весить инструмент, тем он будет прочнее.

Чтобы была возможность обрабатывать заготовки, установленные вертикально, выбирают станки с вращающейся основой. Лучше приобрести модели, дополненные большой наковальней.

Круглые детали лучше обрабатывать, приобретая тиски, оснащённые призмами.

Стуловые

Приобретая такие тиски, обращают внимание на

  1. Функциональность и износостойкость. На них будут обрабатываться особенно прочные детали, поэтому нужно приобретать надёжные прочные модели, выполненные из закалённой стали.
  2. Наличие антикоррозийного покрытия. Как правило, пропитка наносится на детали, имеющие резьбу. Некоторые производители покрывают таким покрытием устройство целиком.
  3. Наличие насечек на пластинах. Они помогут лучше удерживать и фиксировать деталь в тисках.

Ручные

При их покупке проверяют размер зазора и параллельность пластин.

люфт должен быть минимальным;
зубцы пластин не должны оставлять царапин на металле;
обратить внимание на величину угла, под которым можно работать с помощью этих тисков.

Тиски matrix 18508 70 мм


Фото: market.yandex.ru

Применяются преимущественно для тонких слесарных и столярных работах (ювелирные, радио и др.). Тиски оснащены: крепежной струбциной, позволяющей крепить тиски к любым плоскостям толщиной не более 50 мм; шарнирным механизмом, что позволяет вращать и фиксировать рабочую верхнюю часть инструмента под нужным углом наклона с амплитудой в 360 градусов; резиновыми накладками на рабочих прижимных губках для работы с деталями из нежных и хрупких материалов; сменной насадкой – зажимным хомутом для крепления дрели. Максимальное расстояние между рабочими губками 50 мм.

Тиски matrix 18508 70 мм

Самодельные тиски — от столярных до слесарных

Каждый хозяин хочет иметь в своей мастерской удобные слесарные или столярные тиски. Это позволит в любое время обработать любые детали или заготовки из дерева или материала. С их помощью быстро выполняется резьба по деревянным заготовкам. Многие мастера заменяют данное приспособление струбцинами. Это немного неудобно, они могут время от времени соскальзывать, да и прикреплять их нужно только к бруску. Лучше иметь тиски, которые можно сделать даже самим в домашних условиях.

Слесарный зажимной инструмент обычно выполнен из металла. Самостоятельное их изготовление более трудоемко в сравнении с деревянными столярными вариантами. В следующем видео ролике подробно описаны все этапы по самостоятельному изготовлению тисков из металла:

Так как столярные фиксирующие устройства предназначены в основном для обработки древесины и других податливых материалов, то в их конструкции задействовано минимум металлических компонентов. Изготовить их намного проще из подручных материалов, и следующий видео ролик это продемонстрирует:

Если обратить внимание на столярные верстаки заводского изготовления с зажимным устройством, то они представляют собой корпус и подвижную планку. Последняя, в свою очередь, может перемещаться по двум направляющим. Инструмент нужно прикручивать винтами и специальными болтами к поверхности

Губки сделаны таким образом, что всегда можно крепить разные накладки: деревянные, пластмассовые или из другого мягкого материала. Рассмотрев принцип работы и устройство, вполне можно спроектировать самодельные столярные тисы

Инструмент нужно прикручивать винтами и специальными болтами к поверхности. Губки сделаны таким образом, что всегда можно крепить разные накладки: деревянные, пластмассовые или из другого мягкого материала. Рассмотрев принцип работы и устройство, вполне можно спроектировать самодельные столярные тисы.

Первым делом нужно подобрать и приобрести соответствующие детали. В качестве ходовых винтов можно использовать шпильки с резьбой. С ролью направляющих справятся отрезки труб малого диаметра или гладкая металлическая арматура (прут). Неподвижная губка может быть сделана из сосновой доски. Ее нужно прочно прибить к поверхности стола. Подвижную часть также изготавливают из доски соответствующих размеров. В досках сверлят отверстия под шпильки. Дополнительно губки могут быть укреплены металлической полосой. В зависимости от того, какие будут подобраны детали, можно изготовить тиски разного размера. Это позволит работать с досками любой длины и с деталями разных размеров и формы

Важно, чтобы во время работы данный инструмент был крепко прикреплен

Рассмотренные виды фиксирующих устройств незаменимы как в любой домашней мастерской, так и в производственных циклах. Настольные тиски довольно многофункциональны. Они могут быть столярными, слесарными или станочными. А размеры их варьируют от от крупных промышленных образцов до миниатюрных ручных вариантов. Для личного использования в продаже имеется большой ассортимент зажимных устройств. А при желании всегда модно изготовить тиски своими руками из подручных материалов.

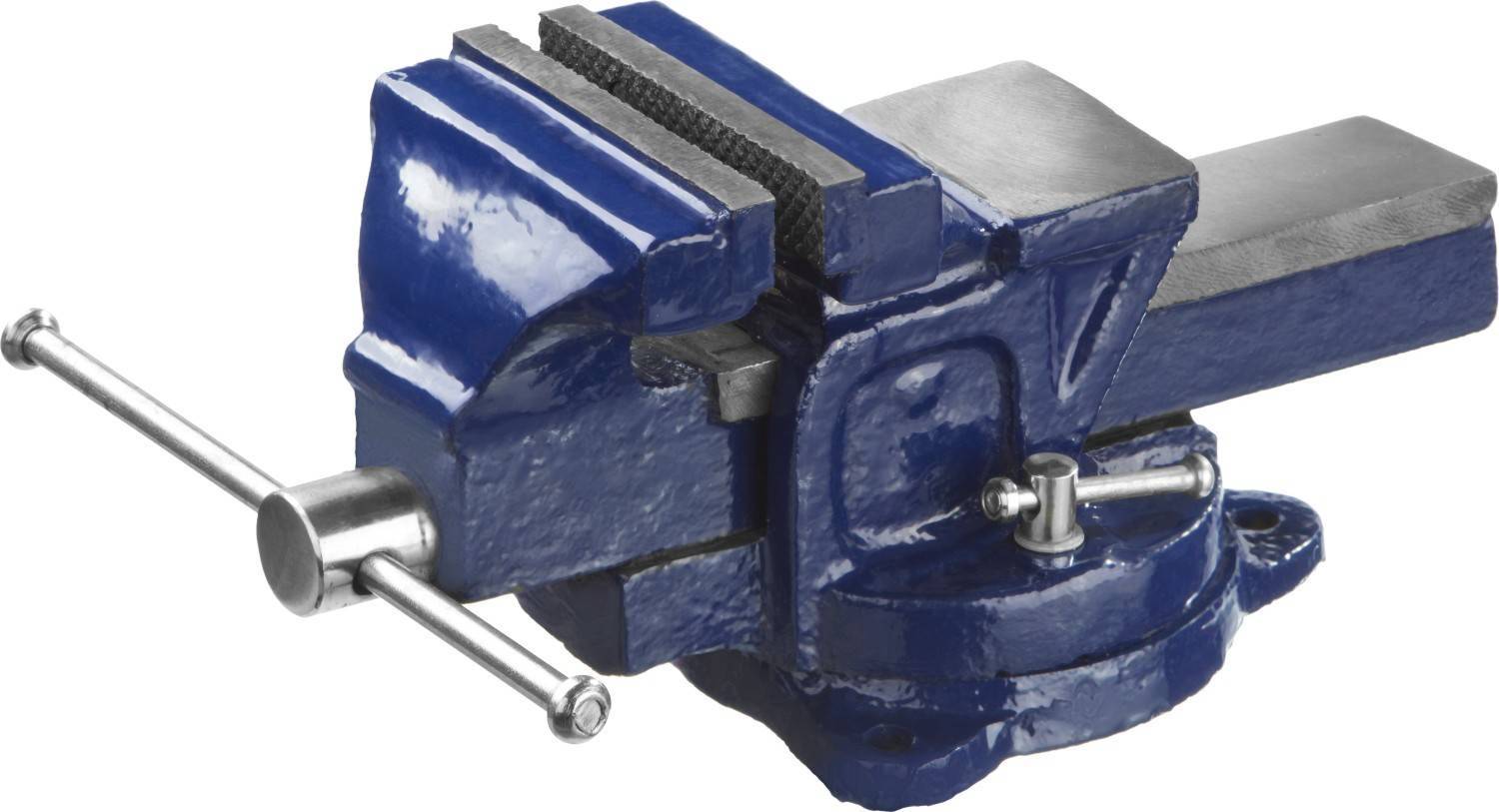

Фото слесарных тисков

Также рекомендуем просмотреть:

  • Ремень стяжной с храповым механизмом
  • Как выбрать строительное правило
  • Обзор топовых виброреек
  • Строительные скобы для крепления бруса
  • Как выбрать штукатурный ковш
  • Как пользоваться пистолетом для герметика
  • Лучшие пистолеты для монтажной пены
  • Хорошая ручная лебедка
  • Как выбрать крестики для плитки
  • Какие бывают ножницы по металлу
  • Как выбрать ручной заклепочник
  • Хороший монтажный пояс для инструментов
  • Кельма для штукатурки
  • Лом-гвоздодёр
  • Виды строительных лесов
  • Как выбрать малярный валик
  • Как выбрать стеклорез
  • Гладилка для бетона
  • Какие бывают строительные отвесы
  • Как выбрать строительный миксер
  • Рейтинг лучших бетономешалок 2018 года
  • Как правильно выбрать стремянку
  • Как сделать полку для инструмента своими руками
  • Как выбрать хороший шпатель
  • Как выбрать плиткорез
  • Лучшие ящики для инструментов
  • Выбираем хорошие малярные кисти

Помогите сайту, поделитесь в соцсетях 😉

Как выбрать тиски

При выборе тисков учитывается сфера их применения и размеры заготовок, которые планируется в них устанавливать.

Слесарные – предполагают повышенное усилие зажима при обработке деталей, поэтому предпочтительны жесткие модели из стали, а не из порошкового металла.

  • Ходовой винт с треугольной метрической резьбой быстро изнашивается, а усилия зажима недостаточно для обработки габаритных заготовок.
  • Вес конструкции косвенно характеризует его прочность.
  • Для обработки деталей в вертикальном положении выбираются модернизированные слесарные тиски. Их основание вращается на 360°. Чаще оснащены увеличенной наковальней.
  • Для круглых заготовок предпочтительны модели, корпус которых оснащен призмами. Эти тиски чаще применяются с ползунком.

Столярные – обращайте внимание на диаметр шнека и равномерность выравнивания стержней. Предполагается параллельное движение при вкручивании

Если инструмент идет неравномерно, риск повреждения заготовок увеличивается.
Дополнительно осматриваются накладки зажимов, при выборе проверяются на куске пластика

Важно, чтобы не оставалось следов и вмятин на поверхности.
В моделях с верстаком или станиной визуально проверяется ровность плоскости. Для этого нужно встать таким образом, чтобы ближайший угол станины оказался на уровне глаз – изъяны становятся заметными, когда плоскость выглядит как струна.
Фронтальные тиски доступны лишь с винтовым механизмом и направляющим стержнем

Стоит продумать, удобно ли это для текущих эксплуатационных нужд.

Станочные – выбираются для обработки материалов повышенной жесткости, поэтому в приоритете находится функциональность.

  • Губки для фиксации заготовки меньшей высоты, чем в других типах.
  • По сравнению со слесарными тисками конструкция является более жесткой.
  • Инструмент крепит деталь под конкретным углом и поддерживает поворачивание вокруг вертикальной оси.

При выборе учитывается материал, из которого изготовлен инструмент. Предпочтительны модели из закаленной стали.

Если подобный вариант не укладывается в бюджет, старайтесь выбрать устройство со стальными подвижными деталями, так как они подвержены наибольшему износу.

Важна антикоррозийная обработка инструмента – покрытие чаще всего наносится на резьбовые детали, но встречается и цельное.

Двойные станочные – поддерживают одновременную обработку нескольких деталей, но для постоянной бытовой эксплуатации неудобны.

Синусные – используются при сложной обработке деталей. Они поддерживают уклон крепления детали в нескольких взаимноперпендикулярных плоскостях.

Ручные – при выборе стоит проверить параллельность губок, качество схождения и размер зазора.

  • Люфт рукоятки – признак инструмента, с которым будут сложности.
  • Ширина рабочего зазора в открытом состоянии – параметр, определяющий, войдет ли заготовка в инструмент. Зазор в ручных моделях, как правило, небольшой, поэтому стоит тщательно примерять габариты.
  • Проверьте, оставляют ли зубцы вмятины на мягком металле. В таком случае предпочтителен инструмент с меньшей высотой резьбы зажимов.

Поворотная основа фиксации инструмента удобна в работе, но снижает жесткость конструкции. Механизм поворота – самое слабое звено инструмента, поэтому такая функциональность выбирается только в случаях, когда без нее работа невозможна.

При выборе стоит определить величину угла, который чаще требуется во время работ. Доступны вариации с минимальным углом поворота и модели, вращающиеся на 180 или 360 градусов.

Статичные модели надежнее, но подбор точки крепления затрудняется параметрами верстака. С нестандартными заготовками чаще используются дополнительные устройства для фиксации: наживление с помощью болтов или захват струбциной.

Рекомендации по уходу

Чтобы инструмент прослужил как можно дольше, за ним нужно ухаживать:

  1. Содержать детали, особенно те, что имеют резьбу, в чистоте. Для этого нужно протирать тиски мягкой тканью, очищая от пыли.
  2. Периодически смазывать специальным маслом. Его наносят на винтовую часть и на резьбу пластин, и на все подвижные детали тисков. После этого их нужно сомкнуть и опять разомкнуть.
  3. Удалять пятна ржавчины. При её образовании на пятна наносят машинное масло и оставляют на несколько часов. Затем ржавчину очищают металлической губкой, смывают и протирают насухо с помощью мягкой ткани.

Тиски слесарные своими руками

Умелому мастеру не составит труда изготовить нужный инструмент самостоятельно. Добротные самодельные слесарные тиски эффективно выполнят свою функцию, сэкономив немалый бюджет. Что понадобится для сборки устройства:

  • уголок из стали;
  • отрез швеллера;
  • металлический стержень (d = 20 мм);
  • направляющие прутья;
  • болты, шайбы и гайки;
  • электрическая дрель;
  • аппарат для сварки;
  • болгарка.

До начала работ следует изготовить из металлического стержня винт самостоятельно или в мастерской на специальном оборудовании. Далее можно действовать по инструкции:

  1. Поперек двух параллельно расположенных отрезков уголка снизу приваривается пластина с отверстиями для закрепления будущих тисков на поверхности.
  2. Поверх этих отрезов, поперек верхних их краев, приваривается кусок уголка, который будет служить неподвижной губкой.
  3. Напротив нее, с другого края тоже закрепляется уголок с отверстием и приваренной к нему гайкой.
  4. После этого изготавливается подвижная часть тисков: в швеллере пробивается отверстие для ходового винта, к нему приваривается гайка, все это крепится к полке куска уголка и надевается на винт.
  5. Швы зачищаются, все элементы покрываются краской и собираются в готовые слесарные недорогие тиски.

Источник

Недостатки использования

Наименее прочным по сравнению с изделиями из стали, являются тиски, выполненные из чугуна. Их износостойкость намного ниже.

Другие возможные недостатки связаны с индивидуальными конструктивными и функциональными особенностями разных тисков:

  • как правило, имеют небольшой люфт;
  • при работе пластины могут смещаться и их можно выровнять, только используя специальные инструменты;
  • стопорные шайбы, входящие в состав конструкции тисков, быстро изнашиваются и требуют частой замены;
  • трудно удерживать между пластинами большие по длине детали.

Недостатки стуловых тисков:

  • недостаточная прочность крепления тисков на верстаке;
  • из-за того, что рабочие поверхности пластин не при всех положениях находятся параллельно друг другу, узкие заготовки при зажиме можно зафиксировать только с помощью верхних губок. Удерживание широких предметов возможно лишь посредством нижних пластин;
  • на деталях могут оставаться вмятины, если давление при их фиксации будет слишком сильным;
  • за счёт открытого винта, его вращающаяся часть очень быстро подвергается загрязнению, и тиски могут быстро выйти из строя.

Недостатки ручных моделей:

  • за счёт малого разбега и ширины пластин, такими тесками нельзя удерживать и обрабатывать большие детали;
  • зажим большинства ручных тисков может повреждать детали, оставляя на них вмятины и царапины;
  • ограничивает свободу движений. Тиски приходится удерживать в руках, производя манипуляции с деталями свободной рукой;
  • без использования специальных приспособлений невозможно осуществлять работу под углом;
  • практически невозможно удержать крупную заготовку в неподвижном положении.

Недостатки использования

Наименее прочным по сравнению с изделиями из стали, являются тиски, выполненные из чугуна. Их износостойкость намного ниже.

Другие возможные недостатки связаны с индивидуальными конструктивными и функциональными особенностями разных тисков:

  • как правило, имеют небольшой люфт;
  • при работе пластины могут смещаться и их можно выровнять, только используя специальные инструменты;
  • стопорные шайбы, входящие в состав конструкции тисков, быстро изнашиваются и требуют частой замены;
  • трудно удерживать между пластинами большие по длине детали.

Недостатки стуловых тисков:

  • недостаточная прочность крепления тисков на верстаке;
  • из-за того, что рабочие поверхности пластин не при всех положениях находятся параллельно друг другу, узкие заготовки при зажиме можно зафиксировать только с помощью верхних губок. Удерживание широких предметов возможно лишь посредством нижних пластин;
  • на деталях могут оставаться вмятины, если давление при их фиксации будет слишком сильным;
  • за счёт открытого винта, его вращающаяся часть очень быстро подвергается загрязнению, и тиски могут быстро выйти из строя.

Недостатки ручных моделей:

  • за счёт малого разбега и ширины пластин, такими тесками нельзя удерживать и обрабатывать большие детали;
  • зажим большинства ручных тисков может повреждать детали, оставляя на них вмятины и царапины;
  • ограничивает свободу движений. Тиски приходится удерживать в руках, производя манипуляции с деталями свободной рукой;
  • без использования специальных приспособлений невозможно осуществлять работу под углом;
  • практически невозможно удержать крупную заготовку в неподвижном положении.

Зажимная сила тисков и на что она влияет

Усилие зажима — это величина, которая отображает эффективность инструмента. Чем больше размер тисков, тем больше величина зажимного усилия. Измеряется это значение в Ньютонах, и чем выше сила сжатия, тем большее усилие понадобится приложить к заготовке, чтобы сдвинуть ее с места.

Зажимное усилие на инструменте для неподвижной фиксации заготовок — это важнейший технический параметр. От этого показателя зависит не просто качество выполнения работ, но еще эффективность и безопасность. Если усилие зажима будет недостаточным, то в процессе обработки заготовка будет перемещаться и вибрировать, что обязательно отразится на качестве обработки. Кроме того, если в процессе работы с заготовкой она изменит свое положение или вовсе вылетит из зажима губок тисков, то может нанести травму мастеру.

Чтобы исключить такие случаи, мастеру необходимо знать следующее:

  1. Усилие зажима тисков должно соответствовать размеру заготовки
  2. Чем больше габариты и вес инструмента, тем выше значение прижимного усилия губок
  3. Работы с заготовками, зажатыми в тисках, следует выполнять исключительно в защитном обмундировании, соблюдая технику безопасности

Оптимальное усилие зажима слесарных моделей среднего размера составляет от 15 до 30 кH.

Это интересно! Величина усилия зажима тисков является прямо пропорциональной значению размера губок.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
