Как крепить трос: такелажные средства, приспособления, крепления и инструмент
Серьги, коуши, карабины, талрепы — большинству из нас нечасто приходится сталкиваться с такими специфическими объектами и, наверное, далеко не все знают об их существовании. Поэтому информация о том, что скрывается за этими загадочными терминами, никому не помешает. Итак, в этой статье мы поговорим о такелажных принадлежностях. А встречаться с ними приходится всякий раз, когда возникает потребность поднять, закрепить, натянуть или подвесить что-либо с помощью проволоки, троса или каната.
Имея под руками профессиональную такелажную оснастку, многие задачи можно решить во много раз проще и эффективнее, чем с помощью привычных подручных средств. Приобрести же все, что необходимо для выполнения этих работ, сегодня можно практически на любом строительном рынке.
Тросовые зажимы позволят надежно закрепить плети при формировании петель на конце троса, а талрепы — натянуть трос с любым необходимым усилием.
Талреты
Наиболее известным и часто используемым приспособлением для натяжения тросов является талреп — винтовое натяжное устройство. Устроено оно очень просто и состоит обычно из трех деталей: двух винтов и корпуса. Натягивают трос с помощью талрепа вращением его корпуса.
Один из винтов имеет правую резьбу, другой — левую. Поэтому при вращении корпуса они либо оба ввинчиваются (сближаются друг с другом и натягивают трос), либо оба вывинчиваются и удаляются один от другого в зависимости от направления вращения.
Винты талрепа могут иметь на концах кольца (петли), крючья или вилки с замыкающими пальцами, которые обеспечивают прочное и одновременно легкоразъемное соединение. Сейчас в продаже имеется очень широкий ассортимент талрепов, отличающихся друг от друга размерами и рассчитанных на нагрузку от нескольких килограммов до 1-2 тонн.
Талреты изготавливаются, как правило, из высококачественной стали и имеют защитное никелевое или цинковое покрытие, что позволяет использовать их и в помещениях с повышенной влажностью, и на открытом воздухе.
Лучше всего с винтовыми натяжными устройствами знакомы яхтсмены, связисты, монтажники. Однако и в бытовых условиях найдется немало вариантов применения талретов, например, при установке мачты антенны и креплении ее расчалками, при сооружении шпалер, при монтаже ограждений или развешивании светильников. Словом везде, где в качестве элемента конструкции требуется туго натянутая проволока, канат или трос.
Слева — коуши разных размеров, над ними — П-образные серьги, далее направо выше и ниже — талрепы различных размеров и конструкций, справа внизу — тросовые зажимы.
Серьги
Наряду с талрепами при работе с тросами и канатами очень часто приходятся пользоваться серьгами — П-образными соединительными элементами со шплинтуемым или ввинчиваемым на резьбе стопором («пальцем»). Предназначены они в основном для надежного и быстрого соединения двух или более плетей тросов, крепления их к проушинам, скобам, рым-болтам и т.п.
Выпускают серьги разного размера, чтобы их можно было подобрать к той или иной толщине троса и соответствующей нагрузке. Обычно считают, что чем больше серьга, тем большие нагрузки она может воспринимать.
Чтобы зацепить трос (канат) за крюк или закрепить с помощью серьги, необходимо сделать на его конце петлю или как говорят «оконцевать трос». Для этого выпускают несколько типов специальных легко сборных зажимов различного размера (на фото 2 — справа внизу). Обычно диаметр троса, на который рассчитан тот или иной зажим, указывается маркировкой на его корпусе. На фото 1 представлены несколько примеров оконцовывания тросов с помощью зажимов различных типов.
Коуши
Вышеперечисленные примеры формирования петель рассчитаны на не слишком высокие нагрузки. У тросов же, испытывающих очень большие усилия растяжения (например, при буксировании автомобилей или перемещении тяжелых предметов лебедкой), петлю на конце обычно упрочняют с помощью вложенного вовнутрь коуша.
В этом случае деформации, возникающие при натяжении, воспринимает не сам трос, а отштампованная из листового металла петля каплеобразной формы, благодаря чему трос меньше перегибается и изнашивается не так интенсивно.
Коуши также бывают разных размеров, рассчитанных на ту или иную толщину тросов и на тот или иной размер петель. Кроме того, специально для оконцовывания нейлоновых или пеньковых канатов выпускают коуши из пластика.
Карабины
Полезным дополнением к рассмотренным выше приспособлениям являются так называемые карабины.
Обычно их используют наравне с серьгами, но в отличие от последних карабины позволяют быстро сцепить или расцепить соединение одним нажатием на подпружиненную карабинную защелку.
Эксплуатация ГТК
6.1 Эксплуатация ГТК, подвешенного на опорах, заключается в проведении технического обслуживания и ремонта, направленных на обеспечение его надежной работы.
6.2 При техническом обслуживании выполняются следующие виды работ:
6.2.1 Периодические осмотры в дневное время без подъема на опору (не реже 1 раза в 6 месяцев).
6.2.2 Выборочная проверка состояния ГТК в зажимах (1 раз в 3 месяца в первый год, далее 1 раз в год).
6.2.3 Внеочередной осмотр после образования гололеда на грозозащитном тросе.
6.2.4 Проверка стрел провеса ГТК после образования гололеда.
6.2.5 Наблюдение за образованием гололеда путем измерения толщины стенки гололеда, изменения стрелы провеса.
6.3 Результаты технического обслуживания должны быть зафиксированы в соответствующей документации.
6.4 В случае несоответствия стрел провеса допустимым значениям, необходимо провести перетяжку ГТК.
6.5 В процессе эксплуатации ГТК температура их нагрева при коротких замыканиях не должна превышать значений установленных производителем.
6.6 В случае плавки гололеда на ГТК при прохождении через них тока плавки температура ГТК не должна превышать длительно допустимую установленную производителем.
Фламандский глаз
Соединение глаз — используется для сращивания свободного конца троса при формировании петли. Нити конца троса разматываются на определенное расстояние. Затем проволоку сгибают вокруг так, что конец развернутой длины образует глазок. Далее, развернутые пряди, заплетают обратно в проволочный трос, образуя петлю или глазок — называемый фламандский глаз.
Соединение фламандский глаз
Нити конца троса разматываются на определенное расстояние
Состоит из комбинации сращивания и прессования. Стальные канатные стропы, часто используются на сталелитейных заводах, где канаты подвергаются воздействию высоких температур, и служит заменой сращивания наперстка.
Сращивание и прессование
Концевые соединения с фламандскими глазами можно использовать при температуре от 60 C до + 400 C. При температуре от + 250 C до + 400 C, грузоподъемность канатов должна быть снижена до 75%.
Стандартизация
Типы фламандских глаз обозначаются следующим образом:
- фламандские глаза без наперстка.
- фламандские глаза с наперстком.
Различные конструкции фламандского глаза
Изготовление и установка
Еще не обработанный канатный строп, протягивается через выбранный стальной зажим (рис. A).
Изготовление петли стального каната
Внешние нити, грузоподъемного каната разделяются на необходимые длины (рис. B).
Сердцевина канатного стропа, выгибается назад и формируется в петлю. Затем незакрепленные половинки троса закрываются вокруг сердечника троса. Например, сердечник восьми ниточной веревки закрывается справа и слева только четырьмя нитями, до тех пор, пока нити с обеих сторон не соединятся в головке петли (рис. C ).
Как внешние нити каната, были полностью закрыты вокруг сердечника каната (рис. D), стальной зажим скользит по концам прядей и прессуется.
Как сделать зажимы для троса своими руками
Бывают ситуации, когда двигатель в автомобиле заглох и, несмотря на все усилия, не заводится. Тогда машину придется отбуксировать к ближайшей станции технического обслуживания. Качество тросов, которые продают на заправках, оставляет желать лучшего, поэтому в этой ситуации лучше всего изготовить его своими руками.
Для этого понадобится любая толстая веревка. Она должна быть достаточно большого диаметра, чтобы не порваться при буксировке, и хорошей гибкости, чтобы образовать петлю. Также нужна будет металлическая трубка, способная гнуться без разрывов, лучше, если она сделана из алюминия. Внутрь трубки просовывается веревка так, чтобы она выходила с другого конца примерно на 10-15 сантиметров. Далее трубку с веревкой гнут в дугу, концы сплющивают молотком или кувалдой и скрепляют саморезами по металлу по всей длине прилегания конца веревки к ее телу.
Подробнее о том, как правильно сплющить трубку, в этом видео:
Если необходимо разобраться, как закрепить тросик детских качелей, то можно действовать по приведенной выше инструкции, так как технология изготовления петли ничем не отличается от выполнения аналогичной для автомобильной оснастки.
Виды приспособлений для натяжения тросов
Прежде, чем приобретать приспособление для натяжки, необходимо разбираться в его маркировке, а именно: С+С – крюк и крюк, С+О – крюк и кольцо, О+О – кольцо и кольцо. Это наиболее часто используемые, но бывают и другие. Для того чтобы подтянуть или ослабить натяжение, необходимо вращать «кольцо», после чего винты будут двигаться либо к центру, либо от него. Вид инструмента зависит от того, какие работы вы собираетесь выполнять. Оцинкованный инструмент используется в том случае, когда вам требуется большое натягивающее усилие. Грузовой тип применяется тогда, когда необходимо либо натянуть тросы, либо же прикрепить тяжелый груз. Такие приспособления могут достигать веса до 25 кг, а выдержать данный инструмент способен до 90 тонн.
Вид приспособления «крюк-крюк» используется, когда необходимо изменить длину или натяжение цепи или троса, в основном, при установке мачт или антенн. «Крюк-кольцо» также применяется в подобных случаях. На подвижных деталях такого варианта приспособления имеется резьбовая нарезка, благодаря которой можно регулировать длину. Также сейчас появились варианты с использованием современных технологий, применяя которые можно отрегулировать плавность натяжения. Такие инструменты применяются при работах с волоконно-оптическим кабелем. Для того чтобы натянуть провода и тросы под малые нагрузки, можно использовать закрытые инструменты.
В таких случаях нет четкого значения допустимой нагрузки, поэтому ориентироваться необходимо по факту. Также следует помнить, что такие приспособления не используются для несущих конструкций. Вариант «вилка-вилка» очень популярен и применяют его довольно часто. С его помощью можно быстро изменить или отрегулировать натяжение и длину. Однако данный инструмент не применяется для того, чтобы поднимать грузы. Создан он для того, чтобы регулировать подвески, растяжки и страховки. А вот талреп цепной длиннее своих собратьев, он способен захватить два объекта, сравнительно далеких друг от друга, и затем стянуть, придав требуемое натяжение.
Как сделать зажимы для троса своими руками
Бывают ситуации, когда двигатель в автомобиле заглох и, несмотря на все усилия, не заводится. Тогда машину придется отбуксировать к ближайшей станции технического обслуживания. Качество тросов, которые продают на заправках, оставляет желать лучшего, поэтому в этой ситуации лучше всего изготовить его своими руками.
Для этого понадобится любая толстая веревка. Она должна быть достаточно большого диаметра, чтобы не порваться при буксировке, и хорошей гибкости, чтобы образовать петлю. Также нужна будет металлическая трубка, способная гнуться без разрывов, лучше, если она сделана из алюминия. Внутрь трубки просовывается веревка так, чтобы она выходила с другого конца примерно на 10-15 сантиметров. Далее трубку с веревкой гнут в дугу, концы сплющивают молотком или кувалдой и скрепляют саморезами по металлу по всей длине прилегания конца веревки к ее телу.
Подробнее о том, как правильно сплющить трубку, в этом видео:
Если необходимо разобраться, как закрепить тросик детских качелей, то можно действовать по приведенной выше инструкции, так как технология изготовления петли ничем не отличается от выполнения аналогичной для автомобильной оснастки.
Обжим троса своими руками – Справочник металлиста
При использовании металлических канатов может возникнуть необходимость скрепления их между собой или образования на их концах петель. Эффективно справиться с этой задачей поможет зажим для стального троса. Какие модификации существуют и как их использовать, мы расскажем ниже.
Зажим для троса. Виды и работа. Применение и устройство
Зажим для троса – это элемент такелажа, с помощью которого осуществляется фиксация петель на стальном тросе или его сращивание.
Он обеспечивает надежное крепление и согласно требованиям ГОСТ и СНиП является обязательным элементом для строительных работ, в которых задействован стальной канат.
Соединение зажимами более надежное, чем связывание узлами, но хуже чем сплетение концов при сращивании.
Куда закрепить буксировочный трос сзади машины?
Большинство транспортных средств имеют крепкую точку крепления в задней части автомобиля. Она, как правило, находится под бампером или внутри него (в этом случае она закрыта пластиковой крышкой прямо на бампере, которая легко отковыривается отвёрткой) и представляет собой кольцо. Кроме того, в случае, если точка крепления находится внутри бампера, в комплекте часто идут специальные удлинители (посмотрите их наличие, скорее всего, в органайзере там, где находится запаска), которые закручиваются в точку крепления буксировочного ремня. В любом случае, мы рекомендуем вам внимательно изучить сервисную книжку по этой части.
Закрепите один конец троса к такой точке крепления.
Зачем эта деталь в строительстве?
Обычно такими приспособлениями пользуются там, где работы ведутся с большими нагрузками, поэтому для изготовления зажимов всегда используются только высокопрочные и качественные металлы. Производители выпускают данные приспособления строго в соответствии со стандартами. Конструкция зажимов очень проста. Они состоят из двух шестигранных гаек и стальной дуги. Профессионалы рекомендуют на одном тросе устанавливать не меньше трех зажимов, этого достаточно для безопасности и надежности крепления. Если же нагрузка выше, чем могут выдержать выбранные вами зажимы, то следует взять другой тип этого фиксатора, а не увеличивать количество.
Для изготовления всегда используется только высококачественная и высокопрочная сталь. Это необходимо для обеспечения надежного соединения на обоих концах элементов. Для большей надежности и прочности часто дополнительно зажимы покрывают еще одним защитным слоем. Для этих целей используют гальваническую оцинковку. Достоинство в том, что с ее помощью обеспечивается у приспособления максимальная стойкость к внешнему воздействию окружающей среды. Также это и прекрасная защита от коррозии.
Хотя конструктивное решение данного приспособления несложное, все равно перед использованием нужно ознакомиться с инструкцией. Любой инструмент или приспособление имеет свои нюансы, которые в работе нужно учитывать. Если зажим для стального троса установить неправильно, то элемент может просто оборваться. Конец троса вводится в дугу и при помощи специального замка, а данном случае это шестигранные гайки, закрепляется внутри. Гайки закручиваются в разном направлении, а трос будет находиться между ними. При полном закручивании концы должны быть плотно зажаты между собой.
5 Как самостоятельно выполнить заделку стального троса на коуш плетением
Отмеряем от конца каната примерно 500–700 мм и накладываем в этом месте временную, но прочную перевязку, используя мягкую проволоку. Затем изгибаем трос вокруг коуша. При этом место перевязки необходимо выставить также, как показано на Рис. 5 для мягкого каната. Затем в нескольких местах фиксируем трос к коушу, туго перевязывая их проволокой. После этого расплетаем свободный конец каната (с перевязкой) на пряди, которые после этого немного разводим в разные стороны в виде паука.
Рис. 8
Концы прядей, если они состоят из нескольких жил, перевязываем проволокой. Если есть мягкий сердечник (органический или синтетический), то его вырезаем по всей длине расплетенного конца троса.
Затем зажимаем канат в тисках коушем к себе и так, чтобы ходовые (распущенные) пряди находились справа. Выбираем для пробивки первую прядь (№ 1). Это нужно сделать так, чтобы по окончании работы и удаления перевязки не происходило раскручивания либо закручивания троса. Затем с помощью шила, поддевая им жилы не расплетенной (коренной) части каната, выполняем его пробивку ходовыми (расплетенными) прядями. Существует несколько способов, как это сделать, но самый распространенный предложен на Рис. 9.
Рис. 9
Выполняем первую пробивку (средняя схема верхней половины Рис. 9). Ходовую прядь № 1 в первую пробивку пропускаем сквозь трос справа налево и в направлении от коуша, то есть обратном спуску каната. При этом прядь № 1 нужно продеть под 1 коренную. Затем пробиваем в том же направлении пряди: № 2 – под 2 коренные, № 3 – под 3. Все 3 пряди, как видно на Рис. 9, должны быть пробиты в одном месте. Ходовые жилы № 4 и № 5 заводим там же, что и первые 3, но уже в обратном направлении, пробивая их под две и одну коренные пряди соответственно. Ходовую жилу № 6 продевают, как показано на Рис. 9, накрывая ею прядь № 1 и ту, которую она пробила.
Все последующие пробивки производят справа налево и согласно третьей (правой) схемы верхней половины Рис. 9. То есть продевают ходовые пряди через одну смежную под две следующие коренные жилы. Последнюю пробивку необходимо выполнять только половиной от общего числа прядей (например, № 1, № 3 и № 6).
Общее количество пробивок зависит от диаметра каната:
| Диаметр троса, мм | до 15 | от 15 до 28 | от 28 до 60 |
| Количество пробивок, не меньше | 4 | 5 | 6 |
По завершении каждой пробивки ходовые пряди обязательно нужно обтягивать. В зависимости от толщины троса это выполняют вручную плоскогубцами или с помощью слесарных тисков либо ручных и электрических талей. А после завершающей пробивки и обтяжки концы ходовых жил надо обрубить у самого троса. Затем для большей прочности и долговечности каната все место пробивки плотно клетнюют (обматывают) мягкой, желательно луженой проволокой. Под конец снимаем все обвязки.
Для чего применяется этот замысловатый инструмент?
Так как грузовой талреп имеет особую конструкцию, это позволяет ему выдерживать большие напряжения и усилия, даже если работать с довольно тяжелыми грузами. Изначально это приспособление использовалось для того, чтобы соединять деревянные и металлические конструкции самых различных типов. Зачастую его используют при такелажных работах, когда необходимо закрепить перевозимое или монтируемое оборудование, или же любой другой увесистый груз. Если нужно сделать монтаж металлической мачты или же антенны, то именно данный инструмент поможет с этим справиться.
Металлическим приборам свойственно ржаветь, если они некоторое время находятся под влиянием влаги. Но нержавеющий талреп от этого недуга защищен, так как он сделан из специальной стали или же обработан цинковым покрытием. Эта мера разработана по той причине, что данный элемент очень часто находится именно снаружи закрепленной конструкции, а значит, всегда подвержен влиянию атмосферы.
Выбирать это приспособление необходимо, отталкиваясь от длины и толщины канатов или антенн, и, несмотря на внушительные задачи, решают их такие малютки, как талрепы, их размеры варьируются от 5 до 20 мм. От выбора монтажного приспособления зависит общий успех любого строительного процесса. В первую очередь, надо определиться, для чего он необходим. Чаще всего, такой элемент используется именно для того, чтобы соединить и натянуть тросы или же канаты, на которые будет крепиться тяжелый груз.
Обжимные рукава
Обжимные гильзы для стальных кабельных сборок, являются одной из часто выполняемых функций оснастки, для более легких условий эксплуатации.
Часто встает вопрос, что лучше, обжимные окончания или зажимы для проволочной веревки ?

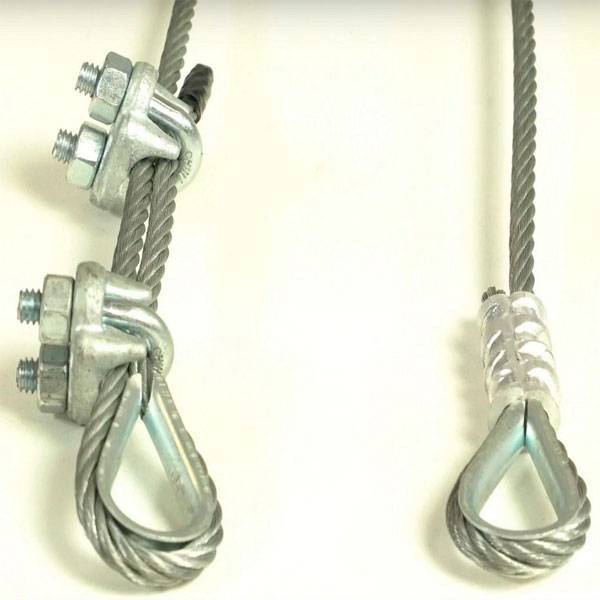

Зажимы стального троса и обжимные рукава
Обжимные рукава, сильнее и эффективнее. Не требуют технического обслуживания в будущем, или повторной затяжки гаек. Оно имеет обтекаемую форму, чем зажимы для металлических канатов.
Под обжимкой, понимается, процесс использования инструмента, или машины для приложения усилия к втулке или обойме. В результате этого процесса, муфта уплотняется на части кабеля и вокруг нее.
Обжим рукава
Алюминиевая обжимная арматура
Чаще всего, зажим алюминиевый для троса, применяется с оцинкованным стальным тросом, для формирования кабельных сборок.
Алюминиевая гильза, надетая на оцинкованный кабель
Алюминий мягкий. При сжатии, с помощью обжимного инструмента, он будет вдавливаться в углубления каната, фиксируя алюминиевую втулку на месте.
Алюминиевая гильза в кабеле
Установка
Пропустив стальной канат, через рукав.
Пропускаете трос через рукав
Перед обжимкой убедитесь, что «обрезанный конец» стального каната, торчит на длину не менее 2 диаметров кабеля. Это обеспечивает полный контакт с тросом, когда муфта расширяется во время обжима.
Два диаметра кабеля
Поместите гильзу в губки инструмента.
Рукав правильно в инструменте
Рукав неправильно в инструменте
Обратите внимание на правильную ориентацию полости инструмента для обжима с алюминиевой втулкой. Рукав всегда должен быть выровнен по вертикали, а не горизонтально. Рукав всегда должен быть выровнен по вертикали, а не горизонтально
Рукав всегда должен быть выровнен по вертикали, а не горизонтально.
Держа гильзу в правильном положении, сделайте свой первый обжим, сжимая рукоятки обжимного инструмента вместе до полного закрытия губок.
Ковка
Обжим в рукаве
Для каждого размера рукава существует предписанное количество обжимов, которые необходимо выполнить.
Оставьте небольшое пространство между каждым обжимом. Ваша законченная сборка должна выглядеть так, как показано на рисунке.
Расстояние между обжимами
Для рукавов размером 1/16 и 3/32 дюйма, потребуется 2 обжима
Для рукавов размером 1/8 и 5 / 32 дюйма, потребуется 3 обжима
Для рукавов размером 3/16 и 1/4 дюйма, потребуется 4 обжима
Для рукавов размером 5/16 и 3/8 дюйма, потребуется 5 обжимов
Манометр
Чтобы убедиться, что обжимы выполнены правильно, используйте калибратор.
Манометр
Используя, соответствующую измерительную полость, наденьте датчик на гильзу.
Если манометр свободно поворачивается вокруг зоны обжима, то все сделано правильно.
Манометр свободно поворачивается вокруг зоны обжима
Канат стальной с полимерным покрытием
Рекомендуется обрезать винил достаточно далеко, чтобы убедиться, что муфта соприкасается с кабелем напрямую.
Кабель с виниловым покрытием
Используя тот же метод обжимки, можно выполнить соединение колен, чтобы соединить два куска кабеля.
Соединение колен
Не забудьте оставить небольшую область между рукавами.
Небольшая область между рукавами
Выдвиньте конец металлического троса за внешний край муфты как минимум на 2 диаметра кабеля.
Конец кабеля
Цинковые медные рукава
Цинковые, медные и стеклянные гильзы, рекомендуется использовать, для стальных канатов из нержавеющей стали.
Цинковые и медные рукава
Типы канатных зажимов
Различают зажимы для канатов и тросов следующих типов:
1) U-образный зажим
Зажим представляет собой u-образный болт с резьбой. Резьбовые концы болта вставляются в зажимающий элемент. При затягивании гаек стального зажима элемент прижимает трос к болту.
2) Плоский тросовый зажим
Производится из углеродистой стали. Состоит из прижимного элемента, прижимающей пластины, винтов и гаек с метрической резьбой. В зависимости от числа винтов в конструкции плоский зажим под трос бывает одинарный (simplex), двойной (duplex) и тройной (triplex). Затягивание гаек зажимает трос между пластинами.
3) Трубчатый зажим
Алюминиевые зажимы-втулки применяются для обычных тросов, медные — для кислотостойких, для работы в агрессивных средах используются зажимы из нержавеющей стали. Трубчатый зажим представляет собой алюминиевый сплющенный полый цилиндр.
Рекомендуется для соединения тросов между собой, а также для изготовления петель на концах троса. Трубчатые зажимы для стальных канатов сдавливаются при помощи пресса или ручными щипцами. Являются разовыми несъёмными элементами.
В зависимости от конструкции и способа монтажа зажимы для металлического троса подразделяются на:
- клиновые
- болтовые
- винтовые
- заклинивающиеся
- прессуемые
- клыковые
Все канатные зажимы производятся согласно DIN и ГОСТ. В подъемных устройства для целей соединений концов канатов рекомендуется использовать дугообразные зажимы DIN 1142. Зажим для троса DIN 741 по сравнению с DIN 1142 имеет меньшую прочность, поэтому рекомендован к использованию работ, не связанных с перемещением и подъемом грузов.
