Как подобрать напильник для заточки цепи

Признаки затупившейся цепи и последствия дальнейшей эксплуатации

Не следует путать сложность работы затупившейся бензопилой с трудностью распила древесины твердых пород или сильно пересушенного бревна. Во всех этих случаях снижается скорость проведения операции, но тупой инструмент имеет определенный характер поведения – признаки, по которым можно судить о необходимости заточки:

  • бензопила не сразу вгрызается в ствол дерева, как бы шлифует, смещаясь от места контакта;
  • во время распила мягких пород инструмент вяло входит в толщу древесины, приходится давить на шину;
  • стружка из крупной с характерными продолговатыми частицами превращается в мелкую тирсу, которая очень редко осыпается;
  • цепь быстро нагревается, слышен неприятный запах подгорающего масла для смазки направляющей шины.

Кроме этих тревожных сигналов, всегда после попадания цепью по металлическим гвоздям, проволоке или зарывании бензопилой в грунт можно быть на сто процентов уверенным в необходимости последующей заточки режущих кромок.

Что же может произойти с инструментом в дальнейшем, если проигнорировать проблему? Самое безобидное – бензопилой будет невозможно работать, в конце концов это надоест и вынудит все же обслужить агрегат. Но приверженцы поговорки «Сила есть ума не надо» могут прийти к следующему итогу:

  • лишняя нагрузка на организм, ведь приходится, говоря откровенно, давить на инструмент, чтобы он пилил;
  • перерасход топлива до 30%, который объясняется необходимостью прохождения большего цикла оборотов для достижения одного и того же результата;
  • ускоренный износ шины и других частей бензопилы.

Кроме всех этих отрицательных последствий затупления пилы, велика вероятность заклинивания цепи в стволе и получения травмы оператором, выполняющим работу.

Внешние признаки затупления зуба бензопилы

Среди наиболее популярных бензопил по праву находятся инструменты австрийской фирмы Stihl, в частности, Штиль-180 (если точно, то Stihl MS-180-14’’). Такой бензопилой можно и сучья обрезать, и со средними по диаметру ветками справиться – мощность в 1500 Вт вполне это позволяет. Несмотря на качественную сталь, которую указанная торговая марка (китайские подделки не рассматриваем!) использует для изготовления зубьев, самостоятельная заточка потребует сноровки и времени.

Следует обратить внимание на следующие внешние признаки затупления режущей цепи:

  1. На рабочем угле зуба появился конический участок.
  2. При переходе от рабочего угла к верхней грани визуально различается радиусное закругление.
  3. В момент начальной подачи даже при сравнительно малой её интенсивности, внедрение рабочей кромки зуба в толщу древесины выполняется с большим сопротивлением.
  4. На стадии установившегося реза цепь бензопилы начинает вибрировать, а уровень шума бензопилы заметно возрастает.
  5. При пилении в продольном направлении поверхность реза имеет грубые вырывы и сколы древесины. Сама стружка становится значительно меньше по своим размерам.

Пробный тест проводят на сухостое, и ни в коем случае не на древесине с повышенной влажностью. Частота заточки зависит от основного направления пиления. Если оно выполняется преимущественно в осевом направлении, то заточку придётся выполнять значительно чаще.

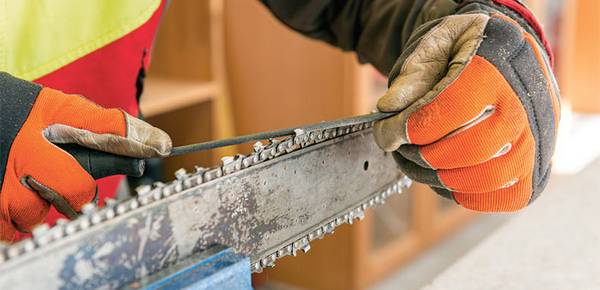

Использование напильника для заточки цепи бензопилы

При отсутствии станка или в лесу заточка цепи бензопилы своими руками производится с помощью напильника. Если быть точным, необходим набор для заточки цепи бензопилы. Он состоит из двух напильников (плоского и круглого), а также специального шаблона. При выборе точильного инструмента рекомендуется алмазный напильник для заточки цепей бензопил, способный стачивать твердый металл. Движения при работе инструментом должны быть обязательно плавными, четкими и по направлению «от себя».

  • Круглый напильник предназначается для того, чтобы проточить режущий зуб. В вертикальной плоскости круглый напильник для заточки располагается строго перпендикулярно шине, а в горизонтальной – примерно под углом примерно в 30 град. Под каким углом точить цепь бензопилы, вы выбираете сами, исходя из своих потребностей и плотности древесины, но в пределах 25…35 град., как было сказано выше. Не забывайте о том, что зубья имеют разнонаправленную заточку и чередуются через один.
  • Плоский напильник предназначается для того, чтобы заточить ограничитель глубины.
  • Шаблон для заточки цепи бензопилы – очень полезное, можно даже сказать необходимое устройство. По конструкции это ограничитель, не позволяющий, чтобы инструмент для заточки цепи бензопилы работал неправильно. С его помощью можно контролировать глубину работы круглого напильника, а также правильно стачивать ограничитель. Для этого на шаблоне есть две прорези: SOFT/S (мягкая древесина) и HARD/H (твердая древесина). На цепь накладывается шаблон и ограничительно стачивается до уровня шаблона. Затачивание ограничителя без шаблона может привести к тому, что он будет спилен слишком низко или наоборот, недостаточно.
  • Если шаблона нет, можно сделать специальное точило для цепи бензопилы, представляющее собой державку с закрепленным в ней на определенной высоте напильником. Такой вариант хуже шаблона, но все же лучше, чем заточка без каких-либо ограничителей.

Специфика зубьев бензопилы

У зубьев пилы есть своя специфика, поэтому, чтобы понимать, какая именно часть зубьев подлежит заточке, надо знать, как устроен процесс спила древесины. По сути, данный процесс можно сравнить с рубанком.

Режущее звено зубьев устроено следующим образом:

  • основание;
  • лопатка зуба;
  • ограничитель по глубине среза;
  • торцевая грань;
  • верхняя грань.

Во время проведения процедуры заточки вручную, необходимо осуществлять контроль над такими параметрами как, угол заточки и уровень высоты ограничителя. Эти параметры должны оставаться приближенными к тем, которые заявлены у производителя. Правильная заточка гарантирует работу инструмента на должном уровне.

Не рекомендуется слишком сильно стачивать звенья или менять их порядок. Правильность расположения отвечает за исправную работу инструмента, иначе возникает шанс повышения нагрузки на корпус и двигатель прибора. Возникает вероятность в разрыве звеньев, а также гарантия кривого среза.

Основное, на что следует обращать внимание, выполняя процесс в домашних условиях и своими руками, следующее: чем выше значение угла, тем сильнее повышается производительность пилы. Поэтому выполнять процесс приведения пилы в рабочее состояние необходимо под острым углом в промежутке от 25 до 35 градусов

К исключениям можно отнести случаи, когда необходимо выполнять продольный распил, тогда угол составляет 10 градусов.

Лучшие плоские напильники

Форма рабочего элемента делает этот тип подходящим для обработки плоских деталей. Использовать надфиль можно по дереву, сплавам, чугуну, пластику. С его помощью удобно шлифовать детали после слесарной, токарной обработки. Выпускают модели с простой, перекрёстной, рашпильной, дуговой насечкой для работы с материалами разной плотности и твёрдости.

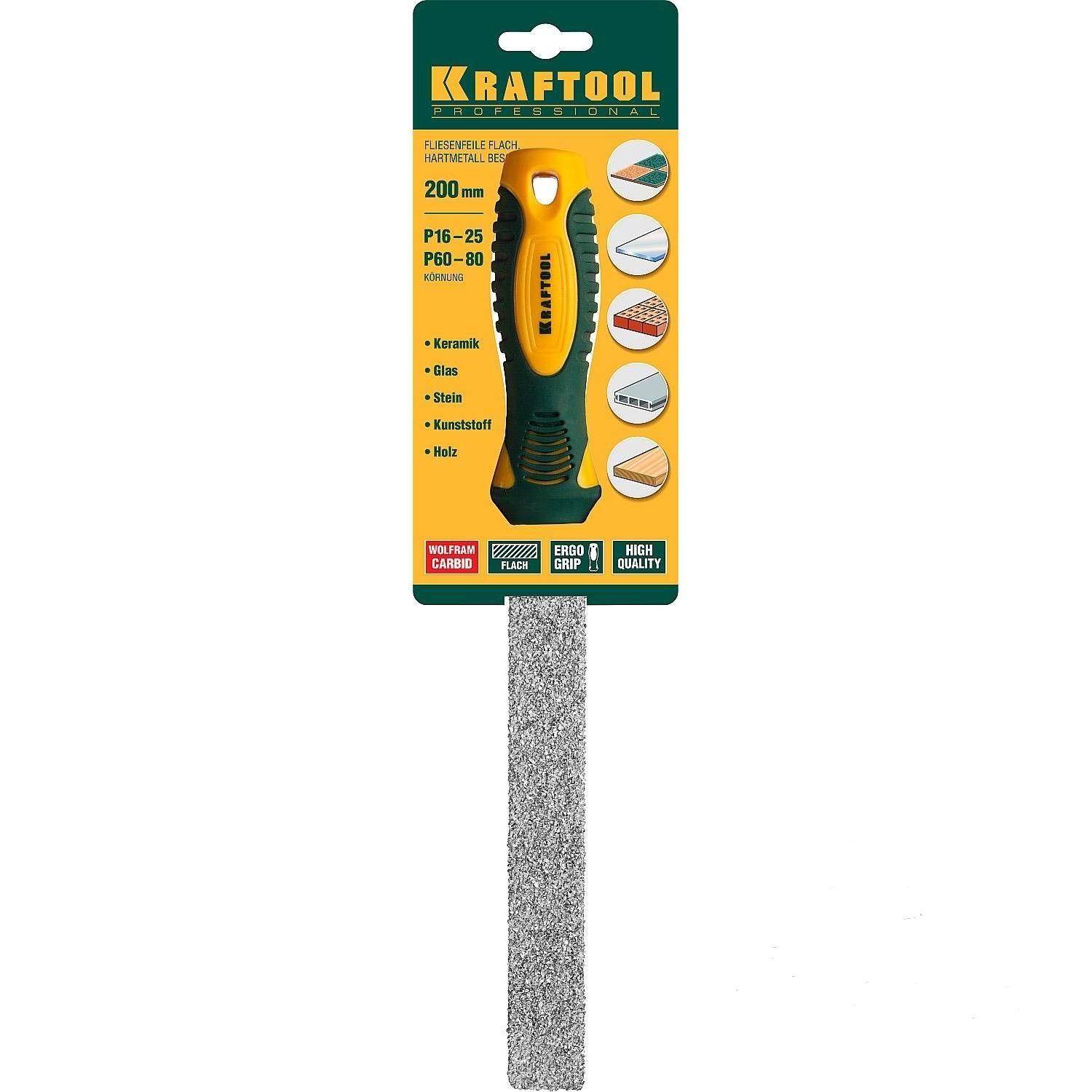

Kraftool 16080-20_z01

Двухсторонняя модель немецкого бренда имеет разную зернистость. Это даёт возможность выполнять грубую и точную обработку деталей. Ширина в 25 мм обеспечивает высокую производительность труда. Зёрна изготовили из сплава на основе вольфрама и карбида, который по прочности не уступает алмазу. Пайка выполнена в автоматическом режиме, что обеспечивает равномерность нанесения.

Рукоятка композитная, выполнена из высокопрочного пластика и прорезиненного материала. Наличие рельефной поверхности гарантирует надёжный хват, а упор защищает от соскальзывания.  Для вертикального хранения на стенде или поясе есть функциональное отверстие. Предназначен для шлифования дерева, керамики, пластика и металла.

Достоинства:

  • Строгая геометрия граней;
  • Увеличенный ресурс;
  • Автоматизированное нанесение зёрен;
  • Удобный размер для продолжительного опиливания.

Недостатки:

Не обнаружены.

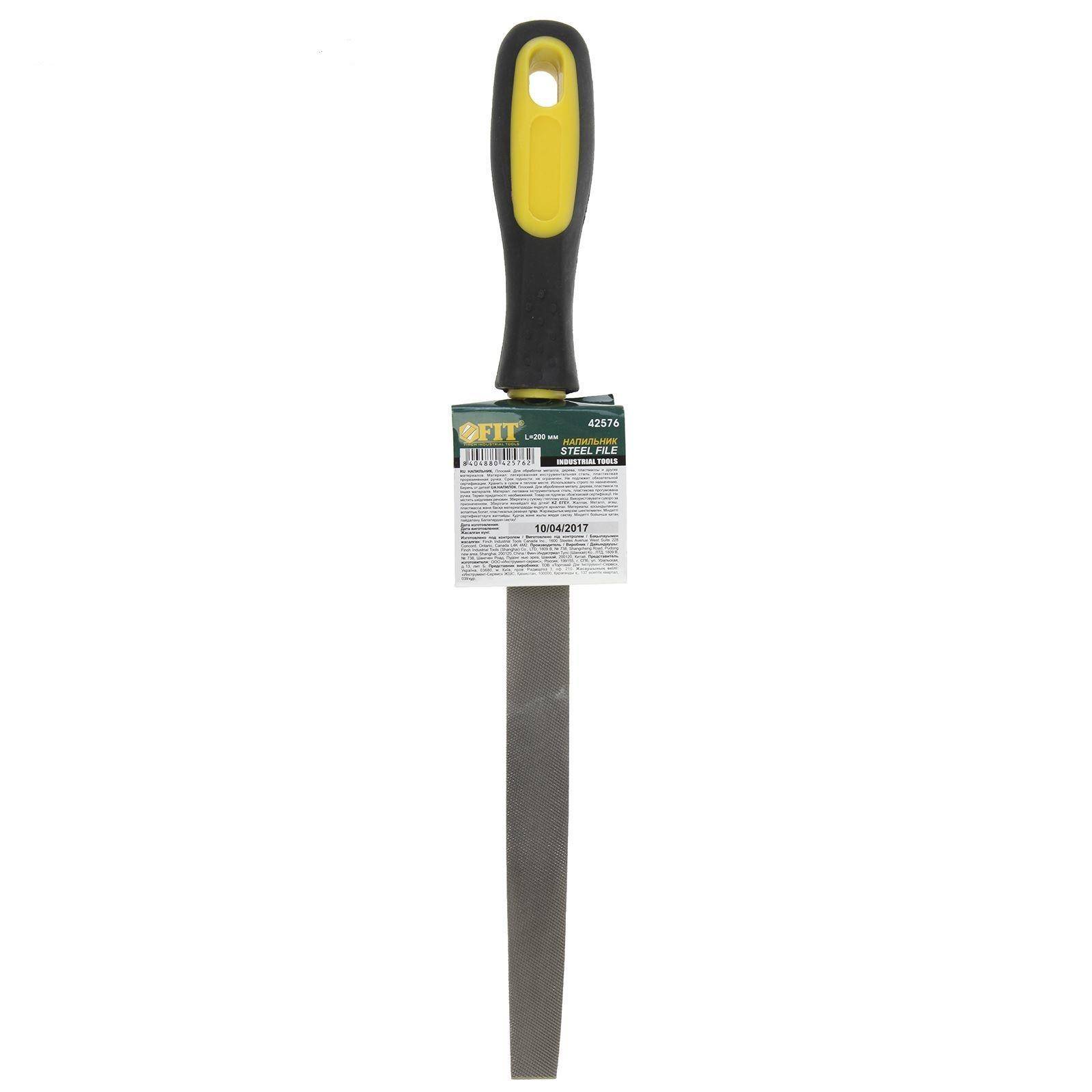

FIT 42576

Канадская компания локализовала производство в Китае и выпускает продукцию высокого качества в соответствие с международными стандартами. Данная модель изготовлена из высокоуглеродистого железа – прочного материала, с повышенной твёрдостью, устойчивого к коррозии. Личная нарезка помогает обрабатывать детали быстро и аккуратно. Крестообразный рельеф увеличивает площадь соприкосновения с заготовкой, что положительно влияет на производительность.

С помощью рашпиля можно обработать железо, медь, керамику, пластик, дерево. Подходит для интенсивного применения, так как имеет эргономическую форму рукояти. Ручка двухкомпонентная – в основе ударопрочный полимер, удобный захват обеспечивает прорезиненные элементы. Перед упором рельефная поверхность, что сводит риск соскальзывания до минимума и повышает безопасность труда.

Достоинства:

  • Хорошая прочность;
  • Увеличенный ресурс;
  • Оптимальная ширина рабочей части;
  • Прочная фиксация хвоста.

Недостатки:

Не обнаружены.

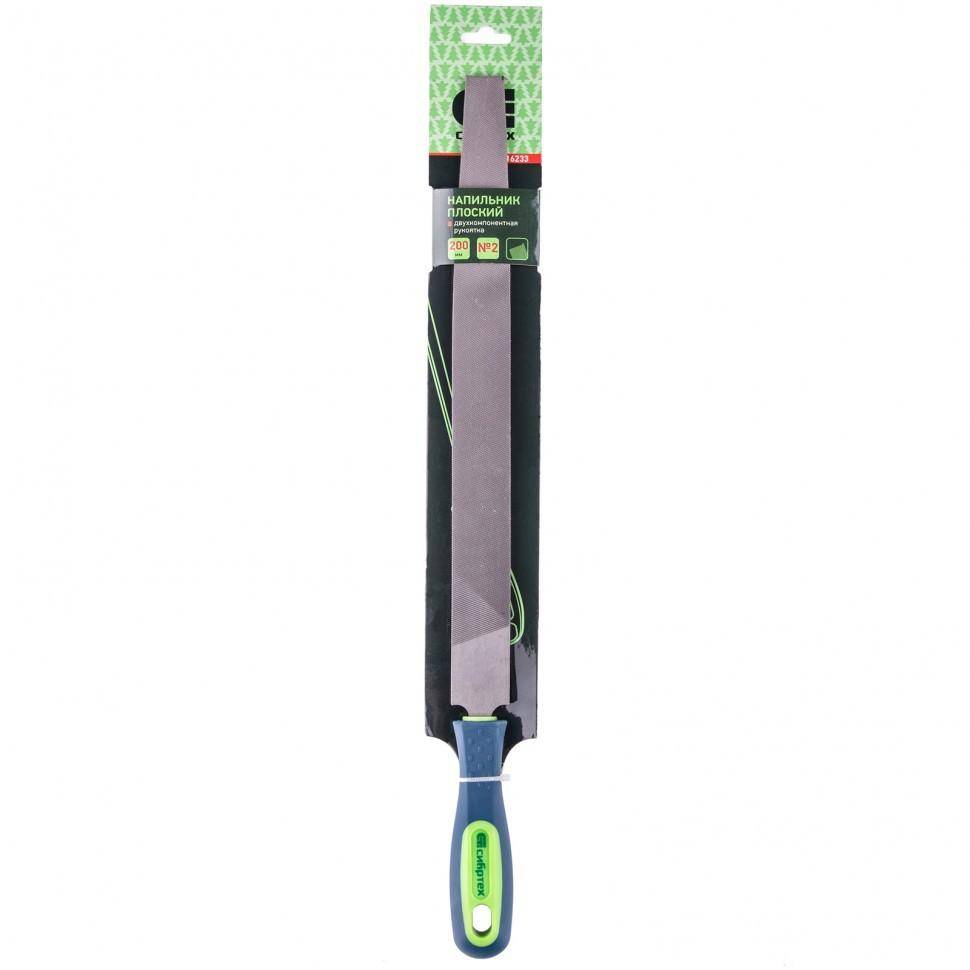

Сибртех 162537

Продукция российской компании изготавливается из высокоуглеродистой стали, отличается повышенной прочностью. Зубья устойчивы к износу, что увеличивает ресурс. Для данной модели производитель выбрал частоту №3. Зернистость при этом формате превышает 25 на сантиметр. Предназначен рашпиль для точной доводки деталей, шлифования плоских поверхностей.

Рекомендуется для работ по дереву, окончательной подгонки металлических заготовок, снятия лакокрасочного покрытия. Ширина лезвия в 20 мм и длина 15 см делает его универсальным, позволяет использовать в труднодоступных местах. Аккуратно снимает слой металла, толщиной не более 0,025 мм, хорошо справляется с твёрдым пластиком и керамикой.

Достоинства:

  • Двойная насечка;
  • Хорошее качество стали;
  • Подходит для интенсивного использования;
  • Минимальный износ.

Недостатки:

Нет рукоятки.

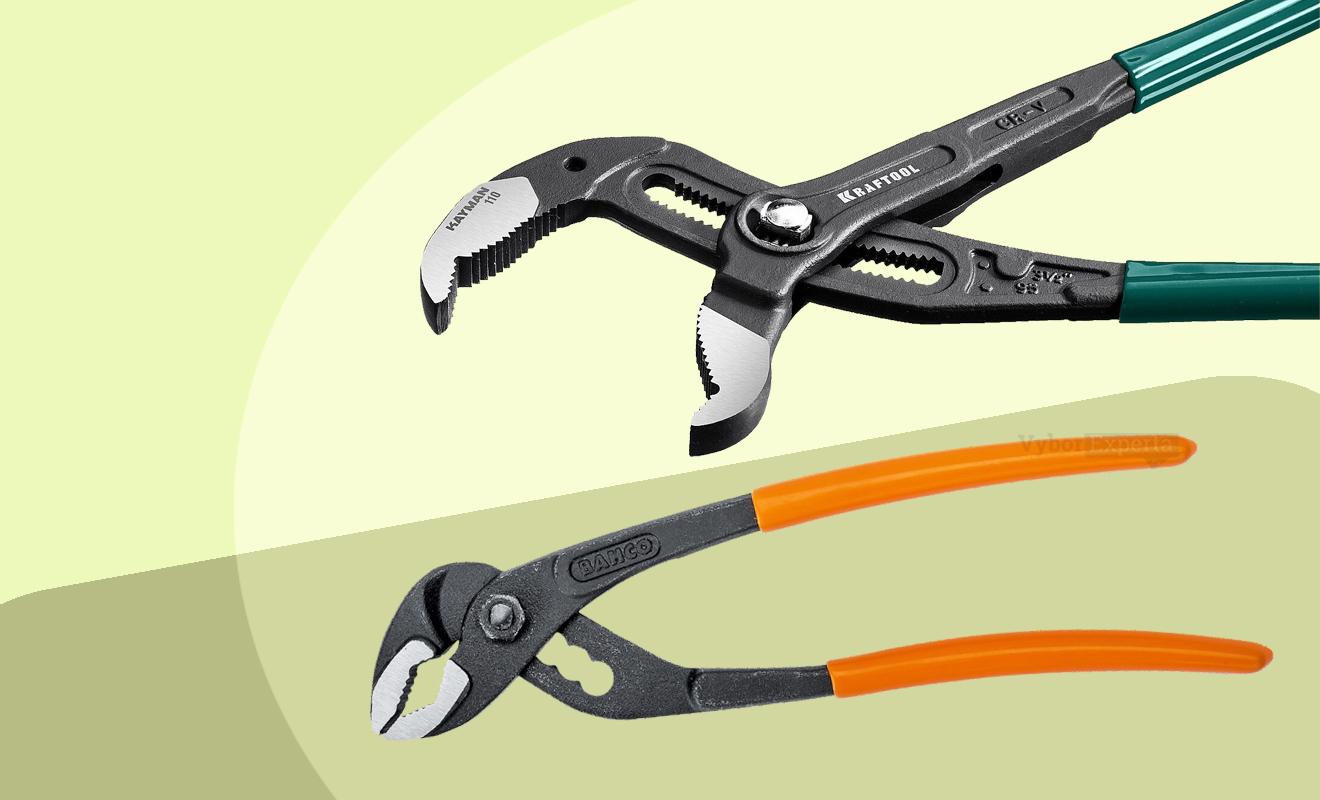

Лучшие переставные клещи

Внешние признаки затупления зуба бензопилы

Среди наиболее популярных бензопил по праву находятся инструменты австрийской фирмы Stihl, в частности, Штиль-180 (если точно, то Stihl MS-180-14’’). Такой бензопилой можно и сучья обрезать, и со средними по диаметру ветками справиться – мощность в 1500 Вт вполне это позволяет. Несмотря на качественную сталь, которую указанная торговая марка (китайские подделки не рассматриваем!) использует для изготовления зубьев, самостоятельная заточка потребует сноровки и времени.

Следует обратить внимание на следующие внешние признаки затупления режущей цепи:

  1. На рабочем угле зуба появился конический участок.
  2. При переходе от рабочего угла к верхней грани визуально различается радиусное закругление.
  3. В момент начальной подачи даже при сравнительно малой её интенсивности, внедрение рабочей кромки зуба в толщу древесины выполняется с большим сопротивлением.
  4. На стадии установившегося реза цепь бензопилы начинает вибрировать, а уровень шума бензопилы заметно возрастает.
  5. При пилении в продольном направлении поверхность реза имеет грубые вырывы и сколы древесины. Сама стружка становится значительно меньше по своим размерам.

Пробный тест проводят на сухостое, и ни в коем случае не на древесине с повышенной влажностью. Частота заточки зависит от основного направления пиления. Если оно выполняется преимущественно в осевом направлении, то заточку придётся выполнять значительно чаще.

Как подобрать нужные размеры напильников для заточки цепи?

Главная сложность – определиться с размерами круглого напильника, ибо работы, выполняемые плоским инструментом, значительно проще. Для зубьев пил Stihl верхний торец напильника должен выступать на поверхность рабочего угла на 20% его высоты. Вместе с тем следует помнить и о шаге пильной цепи, который обычно принимают в размере 0,325 дюйма.

Следующим этапом выбора считается уточнение длины круглого напильника. Она зависит от его типоразмера. ГОСТ 1465 устанавливает пять номеров этого инструмента, но в качестве напильника для заточки бензопилы подойдут только №4 или 5. Напильники №4 имеют рабочую длину 200 мм, а №5 – 250 мм и 300 мм. С увеличением длины возрастает амплитуда движений рук работающего, поэтому соответственно увеличивается и качество направления напильника по зубу. Следовательно, более длинный напильник для заточки лучше.

Кроме длины, важно верно определиться с видом имеющихся насечек. Они могут быть с нарезанными или насечёнными зубьями

Для заточки лучше насечённые, потому что в противном случае угол нарезки колеблется в более широком диапазоне значений (70±100), что для обработки зуба бензопилы неприемлемо.

В качестве материала напильника для заточки цепи бензопилы стоит принимать инструментальную сталь У13 или У13А по ГОСТ 1435. Другие варианты для заточных работ с зубьями бензопилы не подходят.

Отечественная инструментальная промышленность производит специальную размерную линейку напильников по металлу «Зубр», которые предназначены именно для ручной заточки зубьев бензопил. Цена требуемых номеров инструмента колеблется в пределах 300…350 руб.

Как правильно заточить вручную с помощью напильника?

Применение напильника – самый простой и бюджетный способ подправить остроту режущей кромки. Для процедуры потребуется и тиски для надежного закрепления шины в неподвижном состоянии. Выбор типа и диаметра напильника зависит от особенностей цепи, самой технологии процедуры.

Определение диаметра напильника

Заточку цепи проще проводить круглым напильником с державкой, диаметр которого подбирают в зависимости от особенностей шага звеньев. В таблице представлена информация для грамотного подбора инструмента.

ШагДиаметр напильника
0,252×2
0,3252×2,4
0,3752×2,6
0,4042×2,75

Параметры напильника

Несмотря на простоту операции, с помощью напильника можно испортить качество шины. Полезные рекомендации по проведению заточки:

  • первичную заточку производят круглым напильником разного диаметра, а чтобы подправить остроту металла, применяют плоский инструмент;
  • он не должен заходить за верхнюю часть режущего полотна больше 20%, следует поддерживать одинаковую силу зажима;
  • движения выполняют от себя, количество повторений должно быть равным для всех зубьев;
  • для коррекции вертикальной плоскости напильник ставить строго под прямым углом;
  • горизонтальные элементы затачивают под углом 20-30o.

    Рисунок 5 – Комплект напильников

Как осуществить процесс своими руками в домашних условиях – пошаговая инструкция

Подправить цепь бензопилы с помощью напильника можно даже в домашних условиях

Важно правильно выбрать инструмент и соблюдать технологию. Пошаговый алгоритм:

  1. Зафиксировать шину тисками, чтобы ее верхняя часть была в горизонтальной плоскости.
  2. Отметить маркером или нитроэмалью самый короткий зуб – он будет служить точкой отсчета.
  3. Завести поверхность круглого напильника за главную режущую кромку, прижать его по всей линии. За счет державки он автоматически примет необходимое положение.
  4. Не меняя угла, 3-4 раза провести инструментом по скошенной поверхности. При необходимости повернуть напильник вокруг своей оси, чтобы добиться необходимой остроты.
  5. Проверить высоту ограничителя специальным шаблоном, скорректировать заточку плоским напильником.

    Рисунок 6 – Заточка цепи своими руками с помощью напильника

Повторить манипуляцию с каждым звеном вплоть до отмеченной точки отсчета. Перевернуть цепь, аналогичным образом заточить все остальные зубья.

Как часто надо затачивать цепь на бензопиле?

На данный момент «ТМК Инструмент» — один из крупнейших поставщиков инструментов и оборудования в России.

Бензопила – один из самых травмоопасных садовых инструментов. Причина множества бед – нежелание владельцев изучить инструкцию и излишняя самоуверенность.

Перед началом работы проверьте устройство на готовность. Для начала оценивают степень натяжение цепи устройства – необходимо потянуть цепь за верхние звенья усилием примерно 2-3кг (нужно, что бы хвостовик цепи при этом не вытягивался из паза шины целиком, а выходил лишь на несколько мм).

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4, 4.8 мм, обусловлено это тем, что они имеют маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом, и соответственно нужны напильники диаметром 5.2, 5.5 мм.

Практики предлагают оригинальный способ повышения прочности и износостойкости бюджетных устройств, известный под названием стабилизации внутренней структуры металла.

Применение бензопил позволяет проводить изменение размеров и формы древесины и других материалов. Режущим элементом бензопилы является цепь, которая движется с большой скоростью во время работы. На цепи расположены лезвия, геометрия которых обуславливает быстрое резание.

Дисциплины, в которых соревнуются лесорубы, базируются на операциях, выполняемых любым вальщиком каждый день, поэтому соревнований типа «метание пилы на дальность» вы здесь не увидите. Все связано с реальными технологиями заготовки леса.

Со временем цепь затупляется, и нужно заточить зубья. Заточка цепи – процедура, которую можно выполнить самому, так как она не сложнее, чем заточка иного режущего инструмента. Единственным условиям проведения заточки можно назвать использование специальной конструкции.

Дисциплины, в которых соревнуются лесорубы, базируются на операциях, выполняемых любым вальщиком каждый день, поэтому соревнований типа «метание пилы на дальность» вы здесь не увидите. Все связано с реальными технологиями заготовки леса.

С применением такой цепи производительность значительно увеличивается, но и с тем увеличивается и вибрация. Такие цепи применяются для работ на промышленных лесоповалах.

Существует много рассказов о кладах, которые были спрятаны во время войны. И подобная история произошла с чехом по имени Руди Шлаттнер, который вернулся спустя годы в свой родной дом, чтобы найти семейные сокровища, спрятанные его отцом перед эвакуацией.

Чем меньший шаг у пильной цепи, тем у нее меньшая вибрация, но с этим уменьшается и производительность — это необходимо учитывать при покупке в магазине.

Чукотская свадьба издревле проходила в несколько этапов или обрядов. В первую очередь ритуал проходил в яранге жениха. Женщину и мужчину обмазывали кровью жертвенного оленя, выводя знаки, которые символизировали охрану семьи. После брачующиеся приносили жертвоприношения огню, закату и рассвету, а также \»кормили\» домашних охранителей.

Запуск производить на расстоянии не менее 3 метров от места заправки топливом, а также не в закрытых помещениях.

Преимущества заточки цепи напильником

  • Значительно увеличивается срок службы цепи.
  • Отсутствует риск её испортить.
  • Правку можно проводить в любом месте где бы вы ни находились в независимости от наличия электричества.

Для заточки бензопилы на строительных площадках, а также в местах проведения работ по распиловке древесины, максимально удобно использовать напильник. Благодаря наличию многочисленных приспособлений для облегчения процесса, поправить цепь получится даже у человека не имеющего опыта, главное помнить о технике безопасности при работе с бензопилой и придерживаться рекомендаций, полученных в статье.

Как выбрать правильный угол?

Распил твердых пород дерева характеризуется невысокой производительностью и большой нагрузкой на все составляющие бензопилы (рекомендуем более подробно почитать про устройство бензопилы). Самыми «ходовыми» твердыми породами являются ясень, бук, береза, вяз, клен, дуб и орешник.


На фото изображено специально приспособление для заточки, которое позволяет надежно фиксировать напильник.

Для того чтобы эффективно производить распилы этих пород, необходимо соблюдать угол заточки под 25°. Такое значение обеспечит оптимальную работу бензопилы при средних характеристиках производительности.

К мягким породам относятся все хвойные, за исключением лиственницы, — это ель, сосна, пихта, кедр, а также лиственные — ольха, липа, осина, ива и тополь.

Для продольного пиления

Как уже было сказано, рекомендуемый угол заточки составляет 10° с возможным отклонением до 2°. Это связано с необходимостью быстрого зарезания вглубь дерева при продольном распиле.

Для работы с мягкой древесиной оптимальное значение угла — 25°. Волокна мягких пород дерева распределяются неравномерно, то есть твердые перемежаются с мягкими. Значение в 25° позволяет прорезание чередующихся волокон без периодического увеличения числа оборотов двигателя.

Для поперечного пиления

Для поперечного пропила мягких и твердых сортов древесины рекомендуется значение в 35°. Такое значение позволяет добиться оптимальных характеристик мощности и нагрузки на цепь при распиле.

Таблица углов

Углы заточки пильных цепей представлены в таблице ниже. По таблице даже можно понять какой напильник потребуется для заточки конкретной цепи.


Таблица углов заточки для всех видов пильных цепей, а также глубины резания. Для увеличения нажмите на фото.

Какие способы помогут в домашних условиях заточить цепь

Сделать цепь для пилы своими руками более острой можно двумя способами:

  1. Заточить элемент, используя напильник цилиндрической формы.
  2. Произведя заточку на специальных станках.

Конечно, первый способ займет намного больше времени, зато гарантирует умельцам полную безопасность.

Тем, кому будет интересен второй вариант, придется сделать выбор, так как цепь помогает заострить ручной станок и электрическая установка. Перед тем как выбрать самый подходящий для себя способ, не будет лишним разобраться, на чем основана работа станков. Итак, ручной необходимо натачивать механическим образом. Второй способ, при помощи электрических устройств, подразумевает заточку звеньев цепи на станках, работающих от электричества.

Как наточить цепь бензопилы в домашних условиях напильником

Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Параметры напильника определяются размерами самой пилы

Важно знать шаг расположения зубьев. Одного круглого точила недостаточно

Для заточки и правки цепей, используются два вида инструмента. Первый, это напильник круглого сечения с диаметром, соответствующим диаметру закругления рабочей кромки пильного зуба. Для обработки ограничителя глубины пиления направляющего зуба нужен плоский напильник.

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5,5 мм

Крайне важно правильно устанавливать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки обрабатываемой детали

Инструмент удерживают перпендикулярно оси цепи под углом в 25º…30º к верхней кромке зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4 и 4,8 мм, так как у них маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом. Поэтому нужны напильники диаметром 5,2 и 5,5 мм.

Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Державка может быть установлена на зуб сверху, опираясь на его верхнюю кромку. Поскольку её высота адаптирована под определённый шаг цепи, то это приспособление следует выбирать применительно к бензопилам конкретных моделей и торговых марок. Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на фото.

Комплект заточного инструмента и приспособлений ФОТО: proinstrumentinfo.ru

Ручная заточка экономит материальные средства, позволяет выполнять работу в полевых условиях. Сначала надо установить инструмент на ровную площадку. Если работа выполняется в лесу, для этого хорошо подойдёт обрезок бревна большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких-либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав движение по шине цепи, которая во время заточки напильником должна быть натянута.

Напильник для заточки цепей бензопил: виды и советы по выбору

Диаметр круглого напильника выбирают по шагу пильной цепи. Показателям шага 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский инструмент потребуется для уменьшения высоты упоров режущих звеньев.

Как правильно заточить цепь бензопилы напильником

На обрабатываемом участке надо закрепить шаблоны и лекала. Они будут давать нужное направление напильнику, облегчая процесс. Когда все подготовительные работы проделаны, можно приступать непосредственно к заточке цепи.

По правилам, надо заточить зубья одного направления, затем – другого. Работа начинается с лёгких нажатий напильником в направлении от себя, давление постепенно увеличивается. Обратный ход напильника – без нажатия. Круглый инструмент надо непрерывно вращать вдоль своей оси. Заточка цепи производится движениями изнутри зуба наружу. При этом, напильник должен располагаться параллельно специальной метке на цепи, которая наносится изготовителем для указания стандартного угла заточки.

Затачиваемый зуб должен располагаться примерно посредине шины, это необходимо для удобства проведения работ. В процессе обработки нужно продвигать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение.

Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом, допускаются его изменения в диапазоне от 10º до 30º. За основу нужно брать наименьший зуб в ряду. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении. Недостатком этого способ заточки являются большие временные затраты.

Заточка цепи напильником ФОТО: proinstrumentinfo.ru Можно в патрон электродрели или шуруповёрта вставить круглый напильник с отломанной ручкой. Получится очень удобное механизированное устройство для заточки.

Заточка цепи дрелью с напильником ФОТО: youtube.com

Современный способ

Если зубья очень сточились, и режущее лезвие потеряло свою форму, то сглаживать их вручную займёт много времени. штиль 180, заточка цепи бензопилы видео, набор для заточки цепи stihl 5605 007 1027 заточка пильной цепи, заточка пильных цепей, заточка цепи бензопилы. В данном случае обычно употребляют ручной станок либо электронный с кругом для заточки. 1-ый тип устройства имеет вид лучковой пилы с круглым ратфилем. Станки бывают стационарными и мобильными, которые можно установить прямо на шину.

Дополнительно: Почему В Триммер Не Поступает Бензин

Настраивать нужные характеристики начинают с самого малеханького зубца. После того, как все зубья заточены и выровнены, круглый ратфиль подменяют на тонкий, чтоб провести заточку ограничителей.

Преимущество электронных станков в том, что диск подводится прямо под затачиваемое лезвие. К тому же качество заточки в данном случае гарантированно и все зубцы будут схожего размера.

В видео ниже показан пример заточки бензопилы своими руками при помощи электронного станка.

Угол заточки можно поменять – это находится в зависимости от цели предназначения. Для распила твёрдой древесной породы употребляют наименьший угол, а для мягенькой больший. Заточка цепи бензопилы после чего переверните бензопилу на 180 по окончании заточки. как правильно заводить штиль 180 заточка-правка цепи бензопилы заточка цепи. В любом случае он должен быть от 25° до 35°. 10° угол используют для цепей, созданных для продольного разреза.

Это самая обычная и копотливая методика по заточке зубьев цепи. Все же метод неплох, когда заточка делается в районе в лесу. Не возить же непрерывно лично целый станок?! Однако здесь стоит быть поточнее – предполагается ни какой инструмент, а целый набор, куда включены:

  • тонкий ратфиль;
  • круглый ратфиль;
  • шаблон.

Них делает свои обязанности. Основное назначение плоского инструмента заключается в заточке ограничителя глубины.

Круглый ратфиль уже делает главную операцию, делает режущие кромки острее. Одновременно для каждой цепи требуется определенный поперечник инструмента:

  • шаг ¼ дюйма – 4 мм;
  • шаг 0,325 – 4,8 мм;
  • шаг 3/8 дюйма – 5,2.4 мм;
  • шаг 0,404 – 5,5 мм.

Для цепей Picco, которыми оснащаются бензопилы Штиль 180 с шагом 3/8 и четверть дюйма, также подойдет ратфиль поперечником 4 мм. Принципиально верно его держать. Относительно вертикальной плоскости ратфиль необходимо располагать строго перпендикулярно цепи, в отношении горизонтальной – под маленьким углом (около 30°). Определенный угол заточки выбирается зависимо от потребностей, однако во время 25-35°.

Только следует учесть, что данный способ не предназначен для неизменного внедрения, а служит только как правки лезвий. Очень нередкое внедрение ратфиля через некоторое время приводит к изнашиванию цепи, а сами зубья будут затачиваться неравномерно.

Фактически каждого непрофессионала тревожит вопрос, какой угол заточки цепи бензопилы на станке? Повсевременно воспользоваться ратфилем нельзя, болгарку использовать трудно, для новичков эта процедура и совсем небезопасна. Здесь уж ничего не поделаешь, приходится использовать станки, которые будут как механическими, так и электронными.

С ручным станком придется трудиться целую «вечность», а от использования электронного аналога получаешь наслаждение. Сейчас на выбор есть самые различные модели, которые обеспечивают

  • верный угол заточки;
  • уровень свойства работы;
  • высшую скорость заточки.

Также необходимо отметить, что заточка делается умеренно относительно всех звеньев. Что остается сделать нашему клиенту, что необходимо – это включить оборудование в сеть, установить требуемый угол, услаждаться зрелищем либо заняться принципами делами. Цена таких станков варьируется от 4.5 до 4 тыщ рублей. Однако самое основное – найти угол заточки цепи бензопилы Штиль на станке будет не сложно.

Хоть с ручным оборудованием возиться длительно – процесс очень долгий, однако стоит оно в несколько раз дешевле. По внешнему облику станок припоминает лучковую пилу, только заместо полотна – ратфиль круглой формы. В базу также берется меньший зуб. Одновременно для заточки хватает 2-ух как еще его называют 3-х движений, далее конечно перебегать к последующему звену. Если необходимо обработать ограничитель – изменяется ратфиль (круглый сменяется плоским).

Дополнительно: Лучшие бензопилы производства России: обзор, характеристики, цены, отзывы

Напильник для цепи

Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.

Параметры напильника для заточки цепи

Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.

Шаг цепи (мм)Толщина звена (мм)Диаметр напильника (мм)Угол заточки (градусы)Градус наклона режущего зуба
1/4″(6.35мм)1,1-1,34300,65 мм
3/8″ Picco/Micro (9.3 мм)1,14300,65 мм
3/8″ Picco/Micro (9.3 мм)1,34300,65 мм
3/8″ Picco/Micro (9.3 мм)1,3 (для продольного пиления)4100,65 мм
0.325″ (8,25 мм)1,34,8300,65 мм
0.325″ (8,25 мм)1,54,8300,65 мм
0.325″ (8,25 мм)1,64,8300,65 мм
0.325″ (8,25 мм)1,3-1,6 (для продольного пиления)4,8100,75 мм
3/8″ (9.3 мм)1,35,5300,65 мм
3/8″ (9.3 мм)1,55,5300,65 мм
3/8″ (9.3 мм)1,65,5300,65 мм
3/8″ (9.3 мм)1,3-1,6 (для продольного пиления)5,5100,75 мм
0.404″ (10,26 мм)1,65,5300,75 мм
0.404″ (10,26 мм)1,6 1,3-1,6 (для продольного пиления)5,5100,75 мм

Кроме того, необходимо учитывать, что большинство напильников продается без ручки. Ее стоит приобрести отдельно. Это разумеется не касается наборов напильников, в которых большей частью напильники ручками укомплектованы.

Вспомогательные устройства для заточки цепи

Вне всякого сомнения, опытный пользователь бензопил сможет заточить цепь без различных вспомогательных устройств и приспособлений, что называется «на глазок». Но для этого необходимо иметь опыт, который нужно вначале получить. А это гораздо удобнее делать с помощью различных приспособлений, которые позволят провести заточку цепи правильно. Давайте рассмотрим самые популярные из них.

Контрольный калибр

Данное приспособление позволяет:

  • Контролировать расстояние до ограничителя глубины
  • Проверять угол заточки режущих зубьев цепи
  • Очищать канавку и измерять ее глубину
  • Определять передний угол зуба

То есть с помощью контрольного калибра вы сможете, после того как провели предварительную заточку определить верно ли это сделано. Нелишним будет провести измерение и до начала заточки цепи. Производство Stihl.

Зажимная державка

Это простое приспособление позволяет проводить заточку цепи на необходимой высоте и под нужный углом. Она плотно прилегает к зубу и ограничивает глубину ведения напильника. А благодаря нанесенным рискам, вы сможете контролировать и необходимый угол. Необходимо выбирать державку исходя из шага затачиваемой цепи.

Комбинированный шаблон

В отличии от комбинированного калибра, производимого Штилем, шаблон от Husqvarna позволяет не только замерять, но и непосредственно проводить заточку. Шаблоны тоже необходимо подбирать по шагу цепи.

Направляющая для державок

Несмотря на нанесенные на державку риски, порой точно выдержать угол бывает непросто, особенно неопытному пользователю. Поэтому Stihl предлагает специальную направляющую FF1, которая на пильную шину и позволяет точно выдержать необходимый угол заточки.

Шаблон для заточки

Кроме комбинированных шаблонов, Хускварна производит и шаблоны обычные, которые позволяют соблюдать правильный угол при заточке зубьев цепей бензопил.

Зажимная державка 2 в 1

При правильной заточке цепи необходимо выполнять две операции: заточку режущих зубьев и заточку ограничителя глубины. Stihl предлагает универсальное решение- зажимную державку для двух напильников, которыми одновременно вы выполняете обе операции.

Заточное роликовое устройство Stihl FG4

Это заточное устройство устанавливается на шину, точно выдерживая необходимый угол, а так же позволяет проверять и править ограничители глубины реза на цепи.

Приспособление для заточки цепи Stihl FG 2

При использовании данного приспособления цепь с бензопилы необходимо снять. Это одно из самых точных устройств, при помощи которых можно наточить пильную цепь для бензиновой пилы.

В полевых условиях струбцина позволяет четко зафиксировать шину для точной заточки.

Наборы напильников

Наборы напильников, в зависимости от производителя могут содержать в себе следующие приспособления:

  • Напильник(-и) круглый различного диаметра
  • Напильник плоский
  • Шаблоны
  • Державки
  • Контрольный калибр

Наборы Stihl

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм; Напильник плоский; Калибр

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
