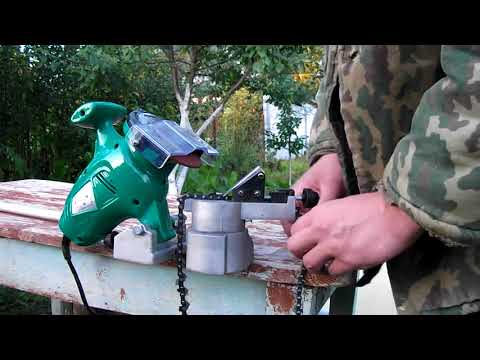

Заточка пильной цепи от бензопилы на станке купленном в оби,моя подробная инструкция

Виды заточки пильных цепей

Есть ряд технологий заточки шины. В полевых условиях или в дома можно использовать болгарку или напильник. Такой способ подойдет для бюджетных моделей бензопил, когда не требуется высокая точность наладки зубьев. Главный недостаток этого метода – необходимость контролировать механическое нажатие на ручной инструмент, при повышении давления можно привести снять лишний слой металла, деформировать зубья.

Профессионалы рекомендуют использовать специальные станки для первичной заточки, а затем тиски с направляющими для шлифовки, корректировки каждого звена. Данный способ помогает сэкономить время, а при применении державок, адаптированных по конкретный шаг цепи, вероятность ошибки минимальна.

Как наточить с помощью специального оборудования?

Наиболее удобный способ заточки пилы – использование специальных инструментов и станков. Это позволяет быстро провести работу любой степени тяжести. Приобретая бензопилу, рекомендуется сразу купить шаблон для определения значений торцевого и верхнего лезвия, переднего угла кромки. Помимо этого, нужен напильник для устранения мелких недочетов.

На ручном станке

Рисунок 2 – Заточка на ручном станке

На практике этот метод обычно применяется для подравнивания зубьев после каждой продолжительной эксплуатации бензопилы, работы с твердыми породами древесины. «Ручной станок» внешне напоминает обычную лучевую пилу с небольшими тисками для крепления на гарнитуре. Вместо полотна на нем находится круглый напильник.

Перед началом работы следует закрепить инструмент на гарнитуре, выставить параметры в соответствии с особенностями пилы. Это делается только вручную по определенным меткам на станке. Останавливаясь у каждого лезвия, делать 3-4 движения на себя для заточки. Данный способ не подходит для восстановления сильно затупленных пил.

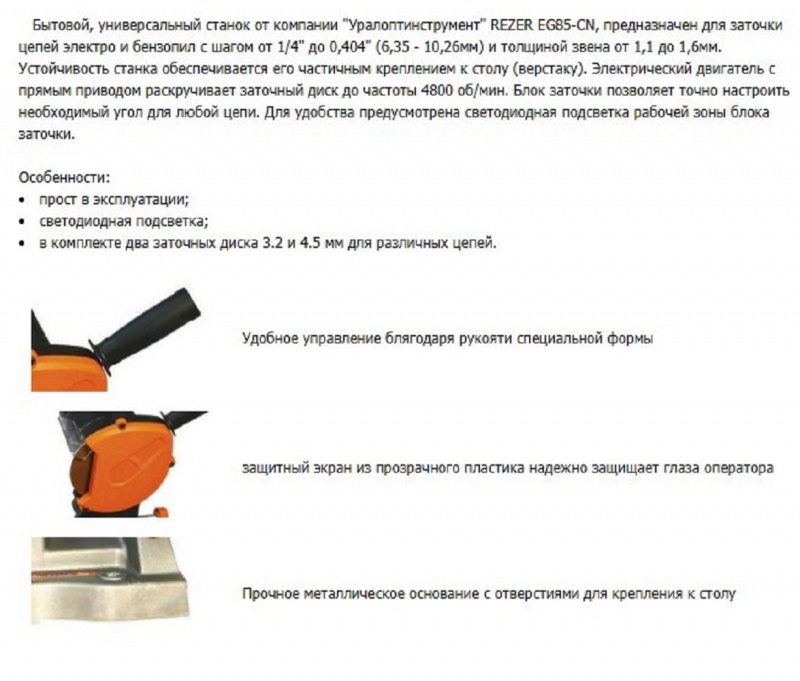

На электрическом станке

Рисунок 3 -Электростанок для заточки пильной гарнитуры

Это самый удобный способ заточки шины бензопилы любой марки. Не требуется наличие специальных навыков и умений, сам процесс работы занимает не более 10 минут. Станок оснащен электроприводом, работает от источника постоянного тока напряжением 220-240 В

При выборе устройства обращать внимание на следующие особенности:

наличие функции заточки зубьев с разным интервалом звеньев, объемом верхней кромки;
возможность коррекции угла заточки;
сменные шлифовальные круги в комплектации;
стабильное значение ширины реза.

Пильная цепь фиксируется в направляющую в составе базовой платформы, на ней имеется и специальный механизм для удержания зубьев. Он может двигаться в горизонтальном направлении. Под настраиваемым углом к режущей кромке опускается шлифовальный круг, степень нажатия можно контролировать регулятором. Непосредственно погружение заточного элемента осуществляет оператор. Для удобства и точности работы на всех моделях имеется измерительная шкала, с помощью которой можно оценивать степень заточки всех составляющих зубьев цепи.

Болгаркой

Данный метод применяется только при отсутствии других необходимых приспособлений для коррекции цепи. Оптимален для грубой правки зубьев, но имеет серьезный недостаток – сложно контролировать угол, а также есть риск повреждения связующих заклепок.

Чтобы подточить цепь, УШМ нужно надежно зафиксировать в тисках. Включить инструмент, а затем поочерёдно подносить каждую режущую кромку и держать до появления блеска. Сверяться с необходимым углом можно с помощью штангенциркуля.

Угол заточки на станке

На качественном инструменте всегда есть разметка, с помощью которой можно оценить качество заточки. При работе нужно ориентировать на ее показатели, чтобы сохранить производительность гарнитуры. В таблице указаны основные характеристики зубьев в зависимости от шага цепи и особенностей звеньев.

Рисунок 4 – Рекомендации по заточки в зависимости от параметров цепи

Способы решения текущих проблем

Недорогая бензопильная техника комплектуется относительно недолговечными пильными гарнитурами бюджетного уровня. В перспективе такие шины и цепи заменяются более престижными и долговечными в работе моделями.

Практики предлагают оригинальный способ повышения прочности и износостойкости бюджетных устройств, известный под названием стабилизации внутренней структуры металла.

Для этого новая шина на протяжении полутора-двух недель при температуре 55-65°С прогревается в масляной ванне. Подтверждением эффективности такой технологии служат положительные отзывы владельцев бытовых моделей.

Правка цепи заточным станком

Правка цепи заточным станком одна из самых удобных, быстрых и качественных в домашних условиях. Правда придется приобрести станочек, который стоит порядка 2000 — 3000 рублей, но зато забудете про проблемы с цепями.

У заточных станков имеется держатель (1) цепи с блокиратором, с помощью которого можно зафиксировать цепь. Также он позволяет выставить горизонтальный угол заточки цепи в диапазоне от 0° до 40°. Укладываем на него цепь и выставляем нужный нам угол. Затем с помощью рычага (2) регулируем угол наклона точильного круга, то есть под каким углом он будет заходить под зуб. Перед началом пиления опускаем диск на цепь и устанавливаем ограничитель (4) в нужном положении, чтобы во время работы не опустить сильнее и не распилить цепь. Точим каждый правый зуб, затем разворачиваем держатель с цепью на 180° и точим каждый левый зуб.

Преимущество данного способа в том, что точить сможет даже неопытный оператор. Также у станка есть защитный кожух (3), который предотвратит травмирование во время работы. Однако, как мы уже говорили, придется немного потратиться на приобретение станка. Если нужна хорошая модель, но не хотите переплачивать за именитые бренды, возьмите Champion C2001, который на сегодняшний день является лучшим среди бюджетных.

Причины износа

Прежде чем рассказать о том, как правильно наточить цепь от бензопилы самому в домашних условиях, нужно разобраться в причинах такого явления.

Многие новички, столкнувшись с плохо работающей пилой, сразу же обвиняют во всём производителя. Якобы цепи низкого качества, а потому быстро перестали нормально спиливать деревья.

В действительности основными причинами являются:

Применение масла низкого качества. Каждый изготовитель бензопил в руководстве по эксплуатации даёт чёткие рекомендации по выбору смазочного материала, а также по периодичности и правильности смазки узла. Но многие решают сэкономить и нарушить эти требования. Берут низкокачественные масла. Свои функции они выполняют плохо. Отсюда и затупившиеся цепи.
Неправильная установка. Если цепь изначально установить неправильно, нарушить требования по зазору между кромкой и ограничителем, то в таком состоянии долго деталь не прослужит. Она быстро стесается, затупится. Придётся не только часто точить, но значительно чаще менять изношенные цепи. Кстати, обычно рекомендуется делать зазор в 0,7 мм.
Отказ от смазки. Кто-то специально её не наносит. Другие забывают. Но на практике рекомендуется перед каждым использованием бензопилы обработать маслом ведущую звёздочку. Это значительно продлит срок службы цепи и шины.
Недостаточное натяжение. Если цепь плохо натянута, то она очень быстро утратит свой ресурс. Это скажется на заточке, а также приведёт к проблемам с шиной.

Эксперты, а также бывалые мастера по работе с бензопилами советуют периодически переставлять шину на 180 градусов. Такая мера профилактики защищает от преждевременного искривления и истирания деталей.

Не спешите всех собак спускать на производителя. В 90% случаев причиной затупившихся цепей становится сам пользователь инструмента.

Как наточить режущую оснастку при помощи болгарки и шуруповерта

В сети имеются ролики, где показан процесс заточки бензопильных цепей при помощи такого инструмента, как углошлифовальная машинка или по-простому болгарка. Принцип процедуры аналогичен с действиями при использовании станка. Однако сложность его лишь в том, что мастеру необходимо самостоятельно выбирать угол заточки, и при этом контролировать инструмент, удерживая его в руках. Сделать это достаточно сложно, и еще труднее, выполнить процедуру с получением качественного угла заточки. Именно поэтому прибегать к реализации процесса таким способом не рекомендуется, ведь недостатков у него достаточно много:

сложность — что связано с удержанием инструмента в руках и одновременным контролем угла заточки;
высокая вероятность испортить оснастку, так как при неправильно заточенных зубьях, цепь будет резать с меньшей эффективностью, или вовсе не будет пилить;
увеличение скорости затупления зубьев — диск на заточном станке вращается с меньшей скоростью, чем круг на болгарке. При непродолжительном контакте с кромкой, металл успевает значительно нагреваться до высоких температур, что приводит к его закалке и отпуску, и поэтому не исключается вероятность того, что заточенная в таких условиях цепь, будет быстрее затупляться (это приведет к ускоренному ее износу).

Использование болгарки для восстановления качества заточки зубьев — это далеко не самый лучший вариант. И прибегать к его реализации не рекомендуется вовсе. Как это делают мастера в домашних условиях, можно посмотреть на видео.

Как альтернатива использованию болгарки для заточки бензопильной оснастки, применяется шуруповерт.. Принцип его реализации заключается в выполнении следующих действий:

В патроне инструмента (шуруповерта) зажать круглый напильник.
Выполнять движения напильником, как в случае с ручным способом, только дополнительно осуществлять его вращение от шуруповерта.
Проводить вращающийся напильник несколько раз, увеличивая силу прижатия при движении от себя, и ослабляя, возвращая его в исходное положение.

Такой способ нельзя назвать эффективным, так как и речи не может быть о соблюдении угла заточки. У него есть только одно преимущество — на реализацию затрачивается вдвое меньше времени. Он подходит при необходимости быстрого выполнения процедуры. Ниже на видео показано, как производится заточка цепи на бензопиле при помощи шуруповерта.

На основании представленных инструкций каждый пильщик может сделать для себя соответствующие выводы о рациональности каждого способа. Опираясь на описание, вы всегда можете поддерживать состояние вашего инструмента в должном состоянии.

Заточка с системой PowerSharp

Данная система включает в свой комплект специальные цепь и шину, а также приспособление с точильным камнем внутри. То есть какую-либо другую цепь здесь заточить не получится, так как на цепях PowerSharp заточка зуба производится не с внутренней стороны, как у обычных цепей, а с наружной. Такие цепи не предназначены для профессионального использования, поэтому применяются только в быту. А для обычного любителя такая система будет просто спасением, так как не надо осваивать заточку другими приспособлениями, а достаточно произвести лишь простейшую процедуру. Она представляет из себя следующие действия:

Крепление приспособления PowerSharp на шину с цепью без съема их с бензопилы
Запуск бензопилы
Упирание приспособления для заточки специальной кнопкой в какой-либо предмет с легким надавливанием. Этой кнопкой к цепи подводится точильный камень.

После этих действий цепь затачивается за несколько секунд. Точить ею можно до тех пор, пока не износится точильный камень. Хватает его надолго, поскольку, как уже говорилось, одна заточка длится всего несколько секунд. Ну а после износа нужно будет просто купить новый точильный камень.

Напильник

Напильник может использоваться для проведения рассматриваемой работы. Напильником выполняют снятие необходимого слоя металла с поверхности. Для данного случая был создан специальный набор:

Напильник круглый, имеющий державку необычного вида.
Плоский напильник, необходимый для регулирования ограничения глубины.
Крючка.
Специального шаблона.

Державка с круглым напильником создается вместе с разметочными линиями, которые используются для правильного позиционирования инструмента. Сама пластина во время работы соприкасается с ограничителем глубины и поверхностью лезвий, а напильник ходит и снимает слой металла. Применение специальной державки с напильником позволяет обеспечить правильное прилегание инструментам к обрабатываемой поверхности. Стоит применять только тот напильник, который предназначен для выполнения подобной работы.

Углы наклона при заточке напильником

К правилам проведения работы можно отнести:

Делать следует одинаковое количество движений.
Нужно контролировать силу давления на поверхность во время ее обработки.
Шаблон, который используется вместе с напильником, позволяет соблюдать важные показатели заточки.

При разной длине наблюдается неравномерность хода и образование трещин в материале. Если показатель длины неодинаковый на момент начала обработки, то все режущие зубья опиливаются по показателю самого меньшего из них.

Способы заточки цепных полотен бензопил

Различают три вида выполнения заточки цепного полотна бензопилы:

Ручная заточка;
На станке;
С помощью болгарки.

Наиболее популярен ручной способ, так как необходимые инструменты, как правило, есть у всех владельцев бензопил. Однако, не следует часто использовать этот способ, так как точно определить угол наклона сложно, а неправильная заточка приведет к быстрому выходу из строя самого инструмента.

Ручная заточка напильником в домашних условиях

Самым популярным способом заточки пилы является использование напильника или надфиля. Обычно используют 2 вида — круглый и плоский. Чем больше шаг цепи, тем больше диаметр напильника или надфиля. А плоский может быть любого размера, потому как используется для ограничителя. Обязательно используйте державку, которая предназначена для закрепления круглого напильника. С ее помощью подпиливание станет верным, так как будет соблюден угол заточки. Угол заточки колеблется у разных видов пил от 25 до 35 градусов.

Последовательность выполнения работ следующая:

Установить державку с напильником. Расположить стрелки на планке параллельно шине и проверить угол заточки.
Верхнее лезвие затачивается под углом 30°.
Выполняем заточку по направлению вперед. Движения должны быть легкими и не резкими

Важно помнить, что каждый зуб затачивается одинаковое количество раз.

Специалисты рекомендуют точить сначала одну сторону, а потом переходить к другой. Негативной стороной этого способа является то, что в случае неправильного выбора угла заточки, цепь во время работы будет уводить в сторону. А это негативно сказывается на результате работы и функциональность бензопилы в дальнейшем.

Профессиональная заточка на станке

Заточка на профессиональном аппарате является самой желательной, потому что отличается точностью выполнения работы. К тому же, для заточки не надо прилагать никаких усилий, машинка все сделает сама. Для того, чтобы обеспечить точность заточки, необходимо использовать идущие в комплекте линейки и транспортиры. Однако, покупка станка обойдется недешево. Можно сэкономить, обратившись в специализированную мастерскую по работе с деревом.

Заточка с помощью болгарки

Затачивание с помощью болгарки не рекомендуется для применения новичками, так как требует большого опыта и сноровки. Если выбрать неправильный угол, то можно запросто испортить цепь, повредив режущие элементы. Существует два способа заточки с помощью болгарки. Первый подразумевает снятие цепи с бензопилы. Мастер закрепляет болгарку неподвижно и действует только цепью, поднося каждое звено по отдельности.

Из чего состоит режущее звено цепи?

Перед правильной заточкой необходимо вооружиться теоретическим знаниями о строении цепи, узнать о ее частях, чтобы понимать, куда и что приложить для заточки.

Режущее звено состоит из следующих частей:

Режущий зуб
Верхняя грань
Боковая кромка
Рабочий угол
Задний и передний скосы
Ограничительный зуб

Рабочий угол имеет определенное значение относительно оси движения цепи. У цепей, предназначенных для пиления древесины поперек, он должен составлять 30 градусов, а для продольного – 10.

Ограничительный зуб, или просто ограничитель, нужен для того, чтобы задать уровень, на который будет погружаться режущий зуб в древесину. Он всегда ниже режущего зуба. Разница по высоте между ограничителем и режущим зубом в идеале должна составлять 0,68 мм. Максимально приблизиться к этому значению позволяет специальный шаблон. Однако я, например, всегда делаю это на глаз и цепь при этом пилит без проблем.

Ограничитель желательно стачивать при каждой заточке, чтобы цепь не теряла свою производительность.

Если ограничитель недостаточно сточен, то у бензопилы падает производительность, так как режущий зуб в таком случае захватывает недостаточно древесины. И наоборот, при слишком большом стачивании ограничителя происходит чрезмерно глубокое врезание режущего зуба в древесину, отчего повышается нагрузка на бензопилу, а также возникает дополнительная вероятность появления такого штуки, как обратный удар – это, когда из-за того, что режущий зуб на большой скорости так глубоко упирается в дерево, что застревает в нем и останавливается, а всей бензопиле передается отдача, что она летит в сторону оператора.

Поэтому для того, чтобы цепь в таком случае остановилась, и существует тормоз экстренной остановки, который затормозит ее, чтобы она, если и ударила бы оператора, то хотя бы не вращалась при этом. Ну а чтобы оператор совсем в итоге не пострадал, нужно работать в каске.

Приспособления для заточки цепей

На державке с круглым напильником имеются линии, позволяющие правильно позиционировать ее относительно цепи. Державка устанавливается на затачиваемый зуб в соответствии с линиями ориентации. При этом сама пластина опирается на верхнюю кромку зуба и ограничитель глубины, а напильник располагается под режущей кромкой.

Использование державки гарантирует прилегание напильника к зубу на правильной высоте. Как правильно следует аккуратно одеть цепь на установить цепь на электропилу. Для разных шагов пильной цепи существуют различные державки. Правильный выбор державки в сочетании с правильным диаметром напильника гарантирует, что напильник выступает над спинкой зуба на 1/5 своего диаметра. Используйте только специальные напильники для заточки пильных цепей.

Читайте:

Перед тем как затачивать цепь бензопилы, желательно закрепить шину. Как заточить цепь бензопилы — принципы заточки с. При заточке необходимо, сохраняя положение державки и прижимая напильник к затачиваемой кромке, сделать несколько (2-3) движений точения от себя. Не нужно стараться нажимать на напильник слишком сильно, движения должны быть плавными и размеренными. Напильник регулярно поворачивайте, чтобы избежать одностороннего износа. Таким же образом затачиваются все остальные зубья. Удобнее сначала заточить зубья одного направления, после чего сменить положение и проделать то же самое с зубьями другого направления.

При заточке всех зубьев делайте одинаковое число движений напильником при одинаковом давлении. Благодаря этому получится одинаковая длина зубьев. Все режущие зубья должны иметь одинаковую длину. Разная длина зубьев является причиной неравномерного хода цепи и образования в ней трещин. Если длина зубьев неодинаковая, все режущие зубья должны опиливаться на длину самого короткого зуба.

После нескольких заточек режущих зубьев стачивается ограничитель глубины. Для этого на него накладывается шаблон таким образом, чтобы ограничитель попадал в прорезь, и плоским напильником стачивается выступающий из прорези кончик.

Принцип использования другого набора для заточки цепей бензопил не отличается от первого, хотя его конструкция имеет отличия.

Для заточки режущего зуба также используется круглый напильник, а для заточки ограничителя глубины. плоский. Специальный шаблон обеспечивает параметры заточки, как режущих зубьев, так и ограничителей. В первом случае он накладывается на цепь таким образом, чтобы она попадала в его прорези. Напильник, наложенный на шаблон и подведенный под режущую кромку, опирается на направляющие ролики. Направление движения напильника должно быть параллельно боковым граням шаблона.

При стачивании ограничителя, шаблон накладывается так, чтобы ограничитель попадал в прорезь, возле которой написано SOFT (для мягкой древесины) или HARD (для твердой). Как и в случае первого приспособления, стачивание производится плавными ровными движениями плоского напильника от себя.

Как наточить цепь бензопилы в домашних условиях напильником

Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Параметры напильника определяются размерами самой пилы

Важно знать шаг расположения зубьев. Одного круглого точила недостаточно

Для заточки и правки цепей, используются два вида инструмента. Первый, это напильник круглого сечения с диаметром, соответствующим диаметру закругления рабочей кромки пильного зуба. Для обработки ограничителя глубины пиления направляющего зуба нужен плоский напильник.

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5,5 мм

Крайне важно правильно устанавливать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки обрабатываемой детали

Инструмент удерживают перпендикулярно оси цепи под углом в 25º…30º к верхней кромке зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4 и 4,8 мм, так как у них маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом. Поэтому нужны напильники диаметром 5,2 и 5,5 мм.

Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Державка может быть установлена на зуб сверху, опираясь на его верхнюю кромку. Поскольку её высота адаптирована под определённый шаг цепи, то это приспособление следует выбирать применительно к бензопилам конкретных моделей и торговых марок. Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на фото.

Комплект заточного инструмента и приспособлений ФОТО: proinstrumentinfo.ru

Ручная заточка экономит материальные средства, позволяет выполнять работу в полевых условиях. Сначала надо установить инструмент на ровную площадку. Если работа выполняется в лесу, для этого хорошо подойдёт обрезок бревна большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких-либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав движение по шине цепи, которая во время заточки напильником должна быть натянута.

Напильник для заточки цепей бензопил: виды и советы по выбору

Диаметр круглого напильника выбирают по шагу пильной цепи. Показателям шага 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский инструмент потребуется для уменьшения высоты упоров режущих звеньев.

Как правильно заточить цепь бензопилы напильником

На обрабатываемом участке надо закрепить шаблоны и лекала. Они будут давать нужное направление напильнику, облегчая процесс. Когда все подготовительные работы проделаны, можно приступать непосредственно к заточке цепи.

По правилам, надо заточить зубья одного направления, затем – другого. Работа начинается с лёгких нажатий напильником в направлении от себя, давление постепенно увеличивается. Обратный ход напильника – без нажатия. Круглый инструмент надо непрерывно вращать вдоль своей оси. Заточка цепи производится движениями изнутри зуба наружу. При этом, напильник должен располагаться параллельно специальной метке на цепи, которая наносится изготовителем для указания стандартного угла заточки.

Затачиваемый зуб должен располагаться примерно посредине шины, это необходимо для удобства проведения работ. В процессе обработки нужно продвигать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение.

Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом, допускаются его изменения в диапазоне от 10º до 30º. За основу нужно брать наименьший зуб в ряду. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении. Недостатком этого способ заточки являются большие временные затраты.

Заточка цепи напильником ФОТО: proinstrumentinfo.ru Можно в патрон электродрели или шуруповёрта вставить круглый напильник с отломанной ручкой. Получится очень удобное механизированное устройство для заточки.

Заточка цепи дрелью с напильником ФОТО: youtube.com

Инструменты для ручной заточки и их предназначение

Перед началом проведения работ, следует подготовить соответствующий перечень инструментов. Для ручной заточки используются напильники, которые идут в комплектации вместе с бензопилой. Как правило, инструмент поставляется с двумя напильниками, отличающиеся по форме:

круглый напильник предназначен для обработки основной кромки с последующим ее закруглением. Для таких работ выбираются инструменты, диаметр которых от 3,2 до 5,5 мм

Важно использовать такие напильники, которые имеют одинаковый диаметр по всей длине, а их насечки снимают стружку только в одном направлении (выбирать такие напильники лучше в специализированных магазинах);
плоские напильники служат для того, чтобы сточить ограничители глубины. Именно от этих ограничителей зависит, насколько сильно оснастка будет входить в структуру древесины.

Относительно выбора напильника соответствующего диаметра для цепи: важно уделить этому фактору особое внимание. Диаметр прибора подбирается в зависимости от размера зуба, и выбирать наугад — это не правильно. Покупая фирменные изделия, вы найдете на упаковке для них соответствующие значения диаметров напильников

Покупая фирменные изделия, вы найдете на упаковке для них соответствующие значения диаметров напильников.

Таблица выбора диаметра напильников для заточки

Обзаведитесь этими двумя видами напильников, если хотите научиться правильно затачивать бензопильные цепи

Важно отметить, что ручным способом заточка выполняется намного чаще, чем машинным. Связано это хотя с тем, что при таком подходе снимается меньший слой металла, что в итоге отражается на ресурсе оснастки

Это интересно! Ошибочно мастера используют напильники, которые идут в комплекте для постоянной заточки цепей. Однако они также имеют свой срок службы, и рекомендуется регулярно в зависимости от частоты их эксплуатации менять.
