Замена масляного насоса бензопилы хускварна

Как отрегулировать подачу масла на цепь бензопилы?

Регулировка уровня подачи масла необходима в случаях эксплуатации инструмента в тяжелых условиях. За уровень подачи отвечает вал с установленным на нем эксцентриком, который упирается в плунжер насоса.

Поворот такого вала смещает плунжер относительно продольной оси. Это позволяет увеличить или уменьшить объем нагнетательной камеры насоса и достаточно точно отрегулировать уровень подачи рабочей жидкости. Для этого на нижнем его конце расположена проточка, с помощью которой выполняется регулировка.

Как правило, доступ к винту открывается в нижней части бензопилы. Например, для того чтобы отрегулировать подачу масла на пильную гарнитуру бензопил семейства «Урал» необходимо выполнить следующие действия:

1. В нижней части пилы, радом с шиной найти регулировочный винт. Он находится рядом с выштамповкой, которая показывает направление его вращения;
2. Отверткой провернуть вал в сторону увеличения или уменьшения уровня подачи масла.

При выполнении этих действий следует помнить, что вал рассчитан на поворот до 90⁰. Прикладывание больших усилий приведет к поломке фиксаторов винта и возможному прекращению подачи масла к поверхностям трения.

Ремонт масляного насоса на бензопиле

Хоть какого владельца веселит не плохая техника, испытанная в деле и не раз себя оправдавшая. Новая техника всегда поражает и настораживает своими чертами, превосходящими свойства очень старенькой техники, состоящей пока ещё в использовании у многих.

Одни мастера всегда стараются приобрести для собственного дела технику обширно узнаваемых компаний определённого бренда и склоняют к этому собственных друзей и знакомых, другие ориентируются на стоимость и приобретают себе только драгоценное, а фирма их не интересует.

Где же гарантия того, что неважно какая приобретаемая нами техника на сто процентов соответствует тому сертификату свойства, под которым она продаётся? Где обещанная производителем долговечность, если мы эксплуатируем ихнюю технику в наших критериях, а более того, ‘кормим’ её нашим топливом и по нашим рецептам?

В наше время сильно много техники, которая в различных торговых точках может продаваться по разной стоимости. Никто не произнесет, где и кто собирал ту бензокосу либо бензопилу, которую Вы заполучили. Узнаваемый бренд, а сборка может проводиться в примыкающем гараже по комплектующим, может быть, даже и кустарным методом.

READ Как Работать Циркулярной Пилой

Многие обладатели бензопил замечали масляное пятно на месте, где отдыхала либо хранилась их бензопила

. Масло под пилу начинает подтекать не сходу. А при нехороший сборке, поточнее, при плохой сборке бензопилы, масляное пятно может показаться сразу после заправки.

Исключая механические повреждения масляного бачка и системы подачи масла, обстоятельств подтекания масла мало.

• Не плотное соединение подающей масляной магистрали с входным каналом масляного насоса бензопилы и слабенькая плотность меж отверстием масляного бачка и магистралью.
• Техническое соответствие размеров плунжера и нагнетательной камеры масляного насоса.
• Не плотное соединение подающей магистрали с выходным каналом масляного насоса к месту смазывания пильной цепи.
• Нарушение плотности плунжерной камеры масляного насоса.

На последнем варианте остановлюсь подробнее, потому что конкретно в случае утраты плотности плунжерной камеры и подтекает масло, а в конструкциях пил, где масляный бачок по уровню размещается выше масляного насоса, масло вытекает за пару дней простоя бензопилы.

Убрать подтекание масла из масляного насоса бензопилы

можно и всё это происходит стремительно, если кто отлично обладает отвёрткой и гаечными ключами. Если у Васбензопила прошла маленькой рабочий ресурс, то неувязка решается просто. Как я упоминал ранее, гарантия неотказной работы Вашей бензопилы обеспечивается не только лишь соблюдением для неё хороших критерий эксплуатации и внедрением советов производителя, она также обеспечивается подходящим качеством девайсов деталей, а больше всего само́й высококачественной сборкой.

Схожий масляный насос плунжерного типа, устанавливаемый на большая часть моделей бензопил экономного варианта, прост по конструкции. Принцип его работы не отличается от работы неких плунжерных масляных насосов других категорий бензопил.

Я кратко обрисую своими словами механизм работы масляного насоса плунжерного типа схожих моделей, что бы малость понятнее было при ознакомлении с моим способом исправления течи масла через масляный насос бензопилы.

Диагностика

Диагностику следует начинать с осмотра и проверки маслоприемника (фильтра) пилы Stihl 180. Обычно, если фильтр очень загрязнен, подача масла может закончиться.

Дальше, нужно снять барабан звездочку, и проверить состояние ведущей шестерни.

Резьба на ней должна быть верно выраженной, не зализанной и не иметь каких-то других изъянов, также при снятой шестерне, нужно проверить проволочный рычаг.

Он должен плотно обжимать шестеренку и не проворачиваться, в неприятном случае, шестерня стоит на месте и не передает усилие на насос, в итоге чего подача масла прекращается.

Если все перечисленные выше методы найти и убрать неисправности не дали результатов, нужно использовать последние меры, т. е. демонтировать насос.

Масляный насос – где находится?

Для воплощения ремонта масляного насоса пригодится набор отверток, ветошь и гаечные ключи.

Сперва нужно снять цепь и открутить болты, с помощью которых направляющая цепь крепится к корпусу пилы. Снятие и подмена диска на циркулярной пиле; Как снять диск поменять старенькый круг на.

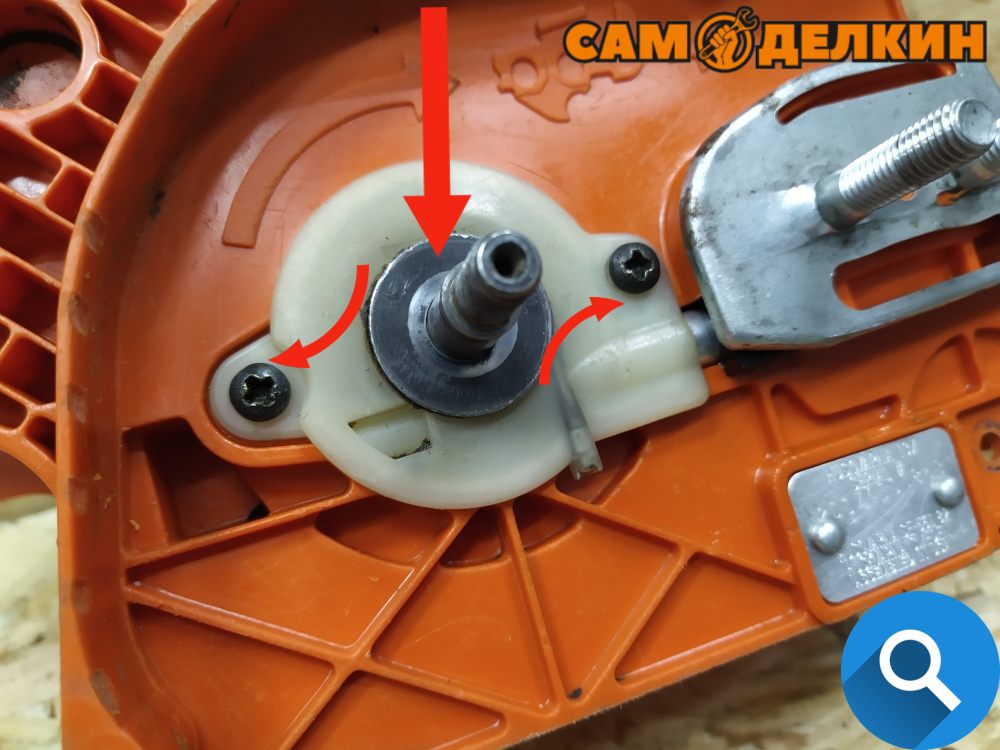

После чего снимается конкретно насос. Его размещение обозначено стрелкой на изображении ниже.

Из чего состоит и как работает маслонасос?

Корпус насоса расположен на внешней стороне картера пилы, под барабаном центробежного сцепления бензиновой пилы. Приводной механизм масляного насоса жестко связан с муфтой сцепления пильной цепи. Это означает, что чем выше обороты двигателя, тем больше смазки подается к цепи и шине бензопилы.

Одно отверстие соединено с масляным баком и служит для забора смазки из бака. Другое сообщается с магистралью, ведущей к пильной гарнитуре. На конце плунжера выполнена продольная сегментная проточка для захвата рабочей жидкости.

Подача масла осуществляется посредством вращения плунжера вокруг своей оси. Сегментный вырез сначала открывает отверстие, соединяющее насос с масляным баком. При этом в камере насоса создается разрежение и в нее затягивается порция масла.

Дальнейшее вращение плунжера перекрывает этот канал и создает избыточное давление в системе. Прохождение сегментного выреза через нагнетательное отверстие открывает его, и рабочая жидкость подается в магистраль для смазывания цепи.

Ремонт системы подачи топлива

Топливо может не попадать в цилиндр по следующим причинам:

• Загрязнение топливного фильтра. Следует снять топливный шланг и проверить, как течет топливо. Если струя слабая, возможно, нужно прочистить фильтр. Его достают через заливное отверстие топливного бака и чистят, в случае сильного загрязнения заменяют новым. В качестве профилактики рекомендуют производить замену топливного фильтра раз в три месяца.
• Засорение сапуна (отверстия в крышке топливного бака). Проверяют также отсоединением шланга, в случае засора чистят с помощью иглы.
• Отсутствие или недостаточное количество топлива. Причин неисправности может быть несколько. Первая причина – засорение воздушного фильтра. Воздух перестает поступать в карбюратор в нужном количестве, в связи с этим из-за слишком обогащенной топливной смеси нарушается работа двигателя. Загрязненный фильтр аккуратно снимают, чистят и промывают в воде, затем сушат и устанавливают на место.

Еще одна причина – неправильная отрегулированность карбюратора. Регулировку производят тремя винтами.

Своевременная замена топливного фильтра гарантирует полноценную подачу топлива

Топливный шланг и привод воздушной заслонки должны плотно прилегать к штуцерам

Тросик рычага привода дроссельной заслонки должен находиться на своем месте

Во время работы необходимо пользоваться инструкцией, иначе можно сделать только хуже.

И последняя причина – нарушение целостности мембраны или засорение каналов карбюратора.

Все части должны быть чистыми, сухими и исправными.

Как выбрать и купить масляный насос на бензопилу

В нашем каталоге вы можете выбрать и купить масляный насос на бензопилу оригинального и стороннего производства ко всем популярным моделям, присутствующим на украинском рынке.

Работа маслонасоса бензопилы стандартизирована, её принцип не меняется в зависимости от того, какой бренд выпустил цепную мотопилу.

Основным элементом масляного насоса является плунжерная камера, связанная с ведущей звёздочкой или с коленчатым валом. В первом случае масло на цепь поступает только, когда она начинает движение. Во втором – непрерывно с момента включения двигателя в работу.

Коленвал или ведущая шестерня передает вращательные движения на плунжерную камеру. Та, совершая оборот вокруг своей оси, поочередно открывает входящий и выходящий клапаны. При открытом входном клапане в плунжерной камере возникает недостаточное давление, из-за чего туда всасывается масло. При открытом выходном клапане в плунжерной камере, наоборот, создается избыточное давление, выталкивающее масло по направлению к цепи.

Если вы выбираете маслонасос стороннего производства, тогда в его технических характеристиках должно быть указано, что эта деталь подходит к модели вашей бензиновой пилы.

В нашем каталоге присутствует широкий ассортимент масляных насосов и для китайской бензиновой пилы, и для моделей от всемирно известных брендов. Поэтому если вы сомневаетесь в своем выборе, тогда обязательно обратитесь за помощью к нашим специалистам.

И обязательно узнайте, сколько стоит у нас свеча зажигания для бензопилы. Вас приятно удивят наши цены.

Где заказать маслонасос для бензопилы, чтоб сэкономить?

В нашем каталоге это устройство широко представлено и для китайских бензопил, и цепных пил известных брендов.

По таким же выгодным расценкам у нас продается ведущая звездочка для бензопилы Штиль 180.

Маслонасосы современных бензопил устроены одинаково: в корпусе (фото 1 поз.1) размещен цилиндр (фото 1 поз.2), в который вставлен плунжер (фото1 поз.3), совершающий в нем вращательно-поступательные движения

Цилиндр в нижней части имеет два отверстия (на фото 1 поз.4 видно только одно из них): через одно масло засасывается, во второе выталкивается.

Используются два типа маслонасосов (фото 3): с регулируемой и нерегулируемой подачей потока масла. В первом случае шестерни плунжера имеют косой зуб, а поступательные движения вверх обеспечивает дополнительно установленная пружина. Регулирование потока масла осуществляется за счет изменения длины хода плунжера в цилиндре. Пример – маслонасос для китайских пил с объемом двигателя 45-52 куб.см

В случае нерегулируемого маслонасоса на плунжере имеется косая замкнутая канавка, в которую упирается неподвижный упор корпуса. Вращение приводит к скольжению канавки по упору, а поскольку она косая это движение заставляет плунжер ходить вперед назад. При такой схеме невозможно ограничить ход плунжера и масло подается в постоянных количествах. Пример – маслонасос бензопилы Хускварна 137, 142

Вращательный момент от двигателя на плунжер передается через специальный привод, который также имеет шестерню – ответную часть шестерни на плунжере. Фактически это червячная пара. Привод маслонасоса приводится в действие либо ведущей звездочкой цепи (фото 4 поз.1), либо самим коленвалом (фото 4 поз.2).

В первом случае плунжер механически связан с ведущей звездочкой и вращается только вместе с ней. На фото 4 поз.1 представлен привод бензопилы Штиль MS-180. Стальной усик цепляется за специальную выточку на чашке ведущей звездочки. Когда звездочка вращается, вместе с ней вращается и привод. На холостом ходу в этом случае подачи масла нет.

Во втором случае, привод жестко зафиксирован на валу и постоянно вращается вместе с ним. На фото 4 поз.2 представлен привод маслонасоса бензопилы Хускварна 137, 142. Он напрессовывается на хвостовик коленвала и вращается с ним постоянно. Поэтому и масло подается постоянно, даже если пила находится в режиме холостого хода.

Обычно одну из шестерен (либо на плунжере, либо на приводе) делают пластмассовой с целью обезопасить деталь с более сложной конструкцией или сложным монтажом. Первой сломается и износится деталь из пластика.

На некоторых пилах маслонасос с приводом может быть дополнительно закрыт специальной крышкой (фото 5, крышка маслонасоса китайской бензопилы 45-52 куб.см), защищающей червячное соединение и сам насос от попадания грязи и древесной пыли. На некоторых пилах, таких как Хускварна 137, 142, сам корпус маслонасоса закрывает соединение привода с плунжером, тем самым выполняя функцию защитной крышки.

Неисправности бензопилы и их устранение

Существую типичные неисправности, с которыми чаще всего сталкиваются владельцы модели Хускварна 137. Для того, чтобы суметь устранить их своими руками, нужно изучить признаки их появления и эффективные методы их ремонта.

Бензопила глохнет на полный газ – как решить проблему?

Причиной этой поломки чаще всего становиться заливание свечи зажигания в тот момент, когда двигатель начинает быстро набирать обороты. Чтобы устранить поломку, следует вывернуть и очистить свечу, после чего полностью высушить ее. Далее нужно слить остатки топлива черед свечное отверстие. В конце свечу нужно вкрутив на место и попробовать снова завести инструмент.

Еще одна распространенная причина поломки – это отсутствие искры. Ремонт следует начать с осмотра контакта между высоковольтным проводом и наконечником свечи. Если контакт не нарушен, а пила по-прежнему глохнет при нажатии на газ, значит, следует осмотреть электронный блок зажигания. Этот узел не подлежит ремонту, поэтому его придется заменить целиком.

Замена звездочки Хускварна 137

Менять звездочку Хускварна 137 нужно в том случае, если при достижении ее двигателем средних оборотов мотор начинает глохнуть.

Как указывает инструкция по эксплуатации, порядок действий должен выглядеть следующим образом:

1. Сначала нужно снять крышку цилиндра и выкрутить свечу зажигания;
2. Далее нужно взять пластиковый или металлический стопор моторного поршня, а также ключ для демонтажа центробежного механизма. При помощи ключа нужно скрутить центробежный механизм по направлению, в котором вращается цепь;
3. Затем нужно осмотреть диск сцепление. Если неисправна только звездочка, значит, менять необходимо только ее. Если сломан полностью весь диск сцепления, вместе с пружинами и кулачками, то придется менять полностью весь диск;
4. После этого нужно установить новый диск сцепления. Чтобы зажать центробежный механизм на валу мотора, потребуется выкрутить поршневой стопор и потянуть шнур стартера на себя. Затем нужно вкрутить стопор до конца;
5. Далее потребуется зажать ключом центробежный механизм в направлении против вращения цепи.

После выполнения всех перечисленных действий потребуется завести пилу и дать ей 1–2 минуты поработать на холостом ходу. Это необходимо для прогрева мотора и притирания нового диска сцепления. Далее можно продолжить работу с инструментом.

Алгоритм разборки пилы Хускварна

Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:

1. Верхняя крышка.
2. Крышка тормоза цепи и пильной гарнитуры.
3. Стартер.
4. Маховик и сцепление.
5. Передняя рукоятка.
6. Карбюратор.
7. Масляный насос.
8. Двигатель.

В зависимости от модели Хускварны, порядок разборки может немного отличаться.

Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna

Снятие боковой крышки и пильной гарнитуры

Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.

Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.

Стартер

Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

Снятие маховика и сцепления

Для того чтобы раскрутить гайку маховика необходимо выкрутить свечу зажигания и установить вместо неё стопор поршня.

Как только стопор поршня установлен в цилиндр, можно раскручивать гайку маховика. Поле того как гайка раскручена, необходимо при помощи молотка и выколотки из мягкого материала, нанести один резкий удар, установив выколотку на вал крепления маховика. Это необходимо для демонтажа маховика с вала, т. к. конструкция предусматривает установку и затяжку этого элемента с большим усилием.

Более подробно узнать о том, как правильно снимать маховик с бензопилы Хускварна, а также о том, как полностью разобрать пилу, можно посмотрев видео. Мастер пошагово объясняет весь процесс и демонстрирует все необходимые инструменты:

Для того чтобы раскрутить сцепление потребуется специальный ключ. Если ключа нет, то его можно изготовить из старой головки на двадцать два, обточив её определенным образом при помощи наждака.

Не пытайтесь откручивать сцепление при помощи молотка и зубила, как советуют некоторые умельцы. Используя данные инструменты, Вы рискуете сломать корпус сцепления и увеличить затраты на проведение ремонта. Также это может повредить подшипникам коленчатого вала.

Снять переднюю рукоятку Хускварны достаточно просто, т. к. она крепится к амортизаторам при помощи винтов.

Воздушный фильтр и карбюратор

Для снятия карбюратора необходимо отсоединить от него топливный шланг и тяги заслонок, сделать это удобно после того, как демонтирован воздушный фильтр, который устанавливается сразу же за карбюратором и удерживается при помощи двух гаек на 10. После того как воздушный фильтр демонтирован, а топливный шланг и тяги отсоединены, достаточно просто потянуть карбюратор на себя и снять его со шпилек.

Масляный насос

На Хускварне масляный насос установлен с правой стороны бензопилы. Снять его можно только после того, как раскручено сцепление. Для снятия не потребуется специального инструмента, т.к. винты крепления изготовлены под обычную крестовую отвертку. После того как винты выкручены, необходимо приподнять насос и отсоединить от него масленые шланги.

Двигатель

Для снятия двигателя на бензопиле Хускварна, после того как демонтированы карбюратор, сцепление, маховик и глушитель, потребуется выкрутить четыре винта его крепления к корпусу.

После того как двигатель снят, от него можно открутить катушку зажигания, не забыв предварительно отсоединить провода, идущие от нее к выключателю зажигания. Катушку также можно снимать сразу после того, как снят стартер.

Сборка бензопилы Хускварна должна проводится в обратной последовательности, при этом затягивать гайку маховика и сцепление необходимо с усилием, значение которого указано в инструкции по эксплуатации бензопилы.

Устройство системы смазки

В зависимости от бренда бензопилы, детали смазочной системы могут немного различаться конструктивно, но их общее количество и схема подключения остается неизменной.

Основные составляющие детали системы смазки, это:

• масляный бак расположенный, как правило, в картере двигателя.
• Фильтрующий элемент, устанавливается в баке.
• Маслопровод, это шланг небольшого диаметра из маслостойкой резины.
• Сердце системы – масляный насос.
• Шестерня червячной передачи передающее усилие от двигателя на насос.
• Шина бензопилы, она тоже может считаться элементом системы смазки, так как имеет специальные отверстия для подачи масла, кстати и сама цепь участвует в транспортировке масла и соответственно тоже имеет некоторые элементы, предназначенные именно для обеспечения смазки.

Правила обкатки

Обкатка бензопилы не проводится долго на ХХ. Поэтому после запуска мотора необходимо поработать вхолостую около 5 минут, затем приступать к пилению деревьев диаметром не более 10 см на средней скорости.

Технологический процесс осуществляется по циклической схеме:

• 1,5 минуты с минимумом нагрузки;
• 20 секунд на ХХ без нее.

После эксплуатации первых 25 часов агрегат может выходить на полную мощь, осуществляется приработка всех трущихся деталей.

В этот период обязательно придерживаются рекомендаций:

• не перегревать силовую установку;
• не работать долго на ХХ;
• максимально не нагружать;
• сдерживать длительную пробуксовку муфты.

После окончательной приработки проводят такие работы:

• осмотр кривошипно-шатуннового механизма;
• очистка нагара на всех деталях;
• проверка крепежей;
• сборка;
• подготовка горючей смеси;
• регулировка карбюратора на наибольшую мощность при нагрузке.

Пильной цепи также нужна обкатка

Внимание уделяют ее смазке и натяжению. Деталь натягивают так, чтобы она могла свободно проворачиваться рукой. Смазку осуществляют методом погружения в масло

Затем цепь прогоняют на ХХ в течение 3-5 минут. Двигатель останавливают, цепь остывает и только потом проверяют натяжение

Смазку осуществляют методом погружения в масло. Затем цепь прогоняют на ХХ в течение 3-5 минут. Двигатель останавливают, цепь остывает и только потом проверяют натяжение.

Как разобрать бензопилу: пошаговый процесс с фото и видео

Техническую сложность любого механизма можно относительно точно измерить количеством взаимодействующих в нем деталей. Эффективность ремонта и обслуживания инструмента, зависит от понимания задачи каждого элемента, но для следования пошаговой инструкции, вполне достаточно знания отдельных терминов. В следующем, дополненным изображением списке, популярно демонстрируется, из чего состоит бензопила, с описанием предназначения основных деталей одной краткой фразой (где потребуется).

• Корпус топливного бака – основа для установки механизма и элементов управления.
• Заглушка амортизатора.
• Специальный винт – фиксатор амортизатора.
• Резиновый амортизатор – 1 из 4х, установленных.
• Курок газа – элемент управления дроссельной заслонкой карбюратора.
• Тяга газа – изогнутый пруток, соединяющий карбюратор с курком.
• Воздушный клапан – подает воздух в бак, при уменьшении объема топлива.
• Топливный фильтр.
• Шланг топливного бака – передает горючее из бака в карбюратор.
• Крышка воздушного фильтра.
• Воздушный фильтр – защищает карбюратор от попадания грязи.
• Крышка цилиндра.
• Рычаг – регулирует положение воздушной заслонки карбюратора.
• Карбюратор – устройство для дозированной подачи воздушно-топливной смеси в камеру сгорания.
• Теплоизолятор – эффективная уплотнительная прокладка между карбюратором и двигателем.
• Колено карбюратора – соединительный компонент.
• Свеча зажигания – подает искру в камеру сгорания.
• Цилиндр – основная часть корпуса двигателя.
• Глушитель – снижает шум, гасит искры и направляет выхлопные газы от оператора.
• Катушка зажигания (магнето) – генерирует электрический импульс, передающийся на свечу.
• Выключатель зажигания – замыкает и размыкает контакты на катушке.
• Ручка.
• Маховик – балансирует сцепление, производит предварительную отчистку воздуха и генерирует заряд в катушке.
• Подшипник – обеспечивает фиксацию коленвала на картере.
• Корпус картера левый – часть основы для фиксации двигателя и подвижных элементов механизма.
• Поршень.
• Ось поршня – соединяющая поршень с коленвалом.
• Коленчатый вал – преобразует возвратно-поступательное движение поршня во вращение.
• Всасывающий масляный шланг – объединяющий масляный резервуар с насосом.
• Корпус картера правый.
• Масляный насос – перекачиваем масло из резервуара на цепь, при вращении звездочки.
• Барабан сцепления – первый элемент контакта с цепью.
• Сцепление – передает вращение на барабан при повышении оборотов.
• Ручка тормоза цепи.
• Крышка шины – скрывает сцепление и масляный насос (включает в себя механизм натяжения).
• Уловитель цепи – наматывает или зацепляет на себя цепь при обрыве.
• Стартер – механизм ручного вращения коленвала, для создания искры и запуска двигателя.

Представленные выше компоненты, являют собой цельную картину устройства стандартной бензиновой пилы. Большинство частей, состоит из нескольких более мелких деталей, но разбирать их в отдельности следует только при ремонте конкретного узла. Чтобы добраться до двигателя, элементы можно снимать группами, не разбирая крышку шины или стартер по винтикам. Если же вы хотите получить более полное представление о комплектующих бензопилы, или узнать о всех составляющих отдельной части, с полной версией перечня.
