Урал с двигателем УМЗ-5В
Двигатель мотоблока Урал УМЗ-5В представляет собой 4-тактный 1-цилиндровый бензиновый агрегат с объемом 475 см³. Мотор изначально создавался для эксплуатации на самоходной сельскохозяйственной технике и стационарных установках. Силовой агрегат развивает мощность 4,5 л. с. при 2000 об/мин. Завод допускает кратковременное увеличение мощности до 5 л. с. путем увеличения оборотов.
Длительная работа на повышенной мощности не допускается, поскольку приводит к перегреву.
Двигатель оснащен системой воздушного охлаждения. Для охлаждения двигателя используется вентилятор, который нагнетает воздух в кожух, расположенный вокруг цилиндра и головки. При эксплуатации мотоблока требуется проводить регулярный осмотр и очистку ребер охлаждения от пыли и масла. Скопившаяся пыль ухудшает теплообмен и становится причиной локальных перегревов, которые приводят к повышенному износу двигателя.
Мотор оснащен автоматическим регулятором числа оборотов. Для этого применяется центробежный механизм, который не допускает частоту вращения более 2350 об/мин. При превышении числа оборотов происходит смещение дроссельной заслонки, которое приводит к падению частоты вращения. Изготовитель двигателя запрещает самостоятельную регулировку ограничителя оборотов, а также использование его для управления частотой вращения.
Система газораспределения состоит из 2 клапанов нижнего расположения. Из-за этого мотор имеет низкую степень сжатия, составляющую 6 ед. Двигатель использует в качестве топлива бензин автомобильный А-76 (А-80). Запас топлива находится в бачке, расположенном выше карбюратора двигателя, подача жидкости идет самотеком. Запас топлива в баке составляет 6 л, это обеспечивает время работы до 4-4,5 часов. Время работы зависит от состояния двигателя и характера выполняемых задач.
Двигатель мотоблока Урал оснащен 2-скоростным редуктором с понижающими передачами. Первая скорость снижает частоту вращения в 6 раз и применяется для выполнения работ с высоким коэффициентом сопротивления (например, вспашки целинной почвы). Вторая скорость снижает обороты в 2,91 раза и применяется для эксплуатации изделия с прицепом или при вспашке мягкого грунта. Переключение скоростей мотоблока УМБ-К Урал по инструкции выполняется на неработающем двигателе.
Запуск двигателя производится шнуром, который наматывается на маховик. Перед пуском требуется установить коленчатый вал в положение конца сжатия. Запуск двигателя разрешается на 1 или 2 передачах моторного редуктора.
Выходной вал двигателя оснащен 2-ручейным шкивом, предназначенным для передачи крутящего момента на дополнительный редуктор и для привода навесного оборудования. Со стороны вентилятора имеется второй шкив, используемый для привода навесных инструментов, требующих повышенной частоты вращения рабочих органов. Механизм сцепления состоит из ремней и натяжных роликов.
В картер трансмиссии мотоблока с двигателем УМЗ-5В по инструкции по ремонту заправляется трансмиссионное масло в объеме 1,5 л. Заливка субстанции проводится через отверстие, закрываемое пластиковой пробкой.
В стандартный набор навесного оборудования для мотоблока входил культиватор. Для перевозки грузов весом до 350 кг применялась 2-колесная тележка ТОП-350/350М. При использовании однокорпусного плуга требуется установка переходного устройства, которое крепится к раме. Применение плуга допускается совместно с металлическими колесами, оснащенными грунтозацепами. Совместно с плугом применяется навесной картофелекопатель.

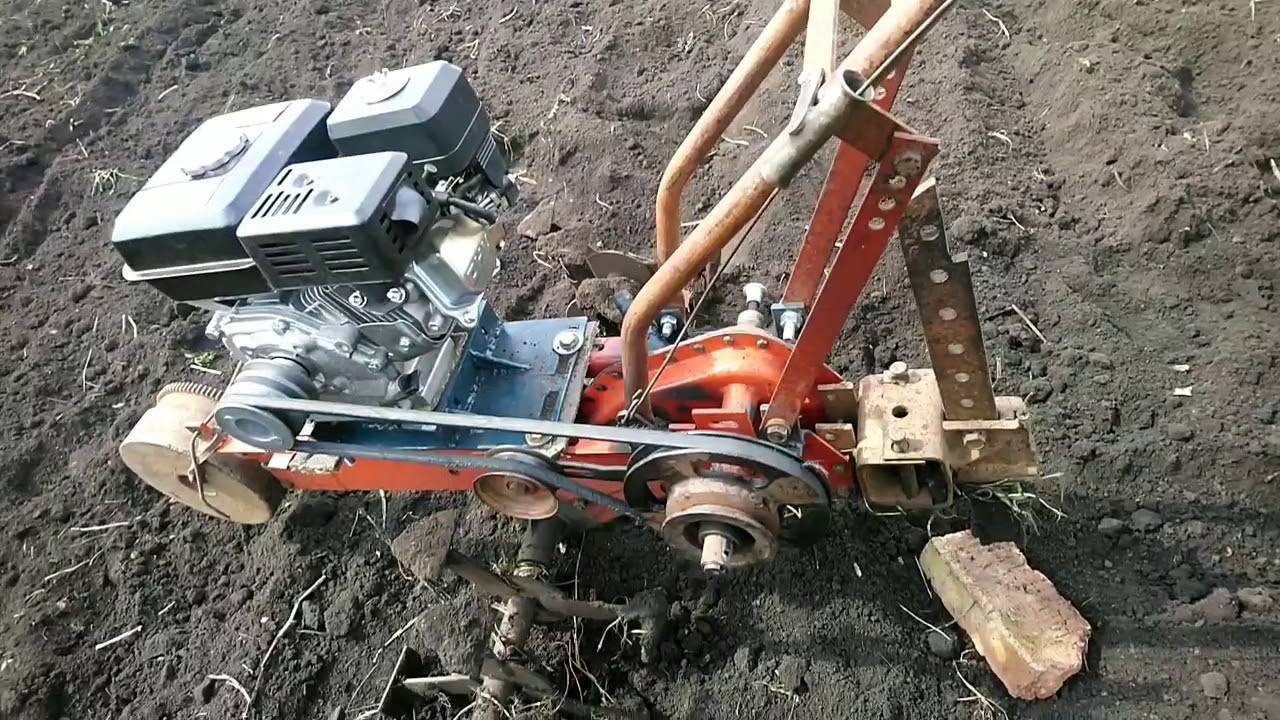

Урал с китайским двигателем
У многих владельцев уральских мотоблоков не хватает мощности стандартного силового агрегата. Зато часто используют китайские двигатели или другие импортные двигатели. Китайский двигатель
установлен на стандартной раме через дополнительные поперечные элементы. Поперечные элементы крепятся к раме сваркой или болтами. Импортные силовые агрегаты имеют повышенную скорость коленчатого вала, поэтому использование самодельных шкивов в муфте нужно.
Увеличена мощность силового агрегата расширяет возможности для самостоятельной модификации. Оборудование способно работать зимой с установленным поворотным снегоуборщиком.
Масло в двигатель
Когда у вас есть в помощниках мотоблок, необходимо постоянно следить за техническим состоянием. Масло является очень важным составом, которое нужно вовремя менять. Оно отвечает в агрегате за смазку, уплотнение, охлаждение и очистку составных частей мотора.
Когда устройство работает в постоянном режиме, может возникнуть выгорание масла, остающегося в цилиндре, и его окисление, в результате чего мотоблок начинает дымить. Также в детали откладываются вещества со смолами, что приводит к загрязнению. Поэтому рекомендуют использовать хорошие зарубежные смазочные материалы, которые уже имеют в своем составе нужные добавки.
Инструкция по эксплуатации
До того как использовать MB, его нужно собрать и приготовить к работе
Получив культиватор, направьте внимание на его блок питания. На ней должна быть наклейка со значком безопасности
Последние модификации мотора Lifan мощностью восемь л.с. с. Lifan имеют отличительные особенности, которые нужно учесть при составлении MB. Модификация мотоблока Lifan девятьсот мм. Одна тыща 100 мм предугадывает установку дополнительного оборудования для расширения вспаханной бороны.
Работая с мотокультиватором, принципиально соблюдать последующие правила:
- Перед каждым пуском осмотрите движок.
- Остерегайтесь легковоспламеняющихся предметов во время работы мотора Lifan.
- Держите малышей и животных подальше от МБ, работающей.
- Бак можно заправлять только тогда, когда MB выключен.
- Не запускайте движок в помещении.
Начало работы без работы в движке Lifan тянет за собой досрочные поломки и выхода из строя оборудования.
Установка китайского двигателя на мотоблок Урал
Приветствую уважаемых форумчан. Здесь есть где то похожая тема, точнее она вообще о Уралах, и в ней тема замены двигателя затронута без каких либо конкретных примеров (кроме пожалуй нескольких роликов в ютюбе, где без деталей и с рекламой кратко освещается конкретная установка). Суть я почерпнул в ней, но некоторые детали так и остались под вопросом. Здесь же буду излагать свой опыт по установке, не без вашей конечно помощи. На данный момент имеется мотоблок Урал с почти нерабочим двигателем EVP/
Куплен одноступенчатый понижающий редуктор для двигателей с валом 19,05мм
Заказан бензиновый 4-тактный двигатель Green Field GF-170FE (именно с электростартером, таково требование отца, т.к. рассчитывается что мотоблок будет использоваться с тележкой для поездок за травой кроликам)))
Теперь дело осталось за шкивом на редуктор и ремнями. Но ремни буду покупать после установки двигателя, благо в городе есть завод по производству резинотехнических изделий УЗЭМИК и фирменный магазин при нем, ремни подобрать будет не проблема. Со шкивом не совсем понятно. Родной шкив от Урала имеет посадочное на вал 32мм. Вал нового редуктора 15мм. Сделать проставку не сложно. Но. Нашел на этом форуме паспорт к мотоблоку Урал, кто то из форумчан отсканировал, за что ему большое спасибо. Так вот, обороты вала редуктора на 1 скорости около 300об/мин, на 2 600об/мин. Обороты китайского двигателя до 3600об/мин, с новым редуктором 1800об/мин, т.е. где то в 3-6 раз больше необходимого (при условии что ставить родной шкив от Урала), т.е. шкив тоже менять. Пока варианта два — заказать новый, или подогнать от мотокультиватора Крот, такой
к сожалению на замерил габариты родного шкива, а также не могу найти габариты шкива Крота, так что пока в творческом поиске. Буду очень признателен всем за дельные мысли, или опыт, в данной самоделке. П.С. двигатель в любом случае будет установлен, сделаю подробную инструкцию что и как делал, дабы люди не мучились как я в поиске необходимого материала.
Где приобрели данное чудо и почём, если не секрет? ЗЫ: Привет землякам!
правда когда заказывал неделю назад оставалось только два. пишите им на мейл. мне отправили деловыми линиями, быстро. его основная фишка — он меняет направление вращения с левого (как на всех современных двигателях) на правое (а на урале именно по часовой стрелке). самый оптимальный способ, либо ездить задом)))
продолжу свои изыскания, нашел готовый шкив с посадочным 15мм, но он недоступен для заказа.
Куплен одноступенчатый понижающий редуктор для двигателей с валом 19,05мм
Заказан бензиновый 4-тактный двигатель Green Field GF-170FE (именно с электростартером, таково требование отца, т.к. рассчитывается что мотоблок будет использоваться с тележкой для поездок за травой кроликам)))
Теперь дело осталось за шкивом на редуктор и ремнями. Но ремни буду покупать после установки двигателя, благо в городе есть завод по производству резинотехнических изделий УЗЭМИК и фирменный магазин при нем, ремни подобрать будет не проблема. Со шкивом не совсем понятно. Родной шкив от Урала имеет посадочное на вал 32мм. Вал нового редуктора 15мм. Сделать проставку не сложно. Но. Нашел на этом форуме паспорт к мотоблоку Урал, кто то из форумчан отсканировал, за что ему большое спасибо. Так вот, обороты вала редуктора на 1 скорости около 300об/мин, на 2 600об/мин. Обороты китайского двигателя до 3600об/мин, с новым редуктором 1800об/мин, т.е. где то в 3-6 раз больше необходимого (при условии что ставить родной шкив от Урала), т.е. шкив тоже менять. Пока варианта два — заказать новый, или подогнать от мотокультиватора Крот, такой
к сожалению на замерил габариты родного шкива, а также не могу найти габариты шкива Крота, так что пока в творческом поиске. Буду очень признателен всем за дельные мысли, или опыт, в данной самоделке. П.С. двигатель в любом случае будет установлен, сделаю подробную инструкцию что и как делал, дабы люди не мучились как я в поиске необходимого материала.
Как то, проблема с циферками ,так как редуктор, дрыгателя понижает в 2. обороты и получаться почти 1800 об/мин, дальше щкив редуктора ,редуктор МБ. Справочник Анурьева том 2 , вам поможет с расчетами.Удалил блин браузер ,а там была ссылка на двигатели с редуктором ,на МБ Фаворит и Урал.
Характеристики
Приведем некоторые данные по мотоблоку.
- габариты мотоблока: 1560/790/1050 мм;
- клиренс 270 мм;
- объём цилиндров 0,475 л;
- масса – 125 кг;
- при объёме топливного бака 6 литров расход топлива составляет менее двух литров бензина;
- двигатель четырёхтактный с правым вращением, одноцилиндровый, использует бензин с любым октановым числом, хорошо реагирует на газ;
- охлаждается воздухом;
- аккумулятор показывает высокие показатели заряда.
Достоинства мотоблока «Урал»:
- при массе агрегата более центнера необязательно дополнительно давить на ручки собственным весом, что облегчает обработку земли;
- существуют многочисленные возможности самостоятельных усовершенствований и модернизаций конструкции;
- высокие ресурсные показатели двигателя;
- воздушный фильтр не требует замены прокладок.
Вместе с тем отмечены и следующие минусы:
- частая течь смазки в стыках двигатель/редуктор;
- приходится часто проверять уровень масла;
- механизм распределения газов приводит к повышению расхода бензина и моторных масел по причине конструктивных особенностей;
- не рекомендован к дальним поездкам с грузом (низкая скорость).
Двигатели УМЗ-5Б и его вариант УМЗ-5ДУ-Б имеют следующие характеристики:
- четырёхтактный, мощность до 5,4л. с. (более 3,5 кВт);
- оснащён двухступенчатым редуктором с передаточным отношением 1 к 6 либо 1 к 2,91;
- один цилиндр;
- охлаждение принудительное.
Модель «УМЗ-5ДУ-Б» отличается тем, что его редуктор одноступенчатый и его передаточное число 1 к 6, а на вале редуктора не устанавливают храповик.
В качестве альтернативы двигателям «Урал», если возникла необходимость его замены, часто выбирают импортную продукцию китайского производителя «Лифан» (Lifan).
Lifan была основана в начале 90-х годов ХХ века и на сегодняшний день является одной из самых известных у нас крупных компаний на автомобильном рынке. Кроме двигателей, «Лифан» производит и другую автомототехнику, отличающуюся оптимальным соотношением «цена — качество». Продукция сертифицирована, а к каждому изделию обязательно прилагается технический паспорт и инструкция по эксплуатации.
«Лифан» на российском рынке представляет разные типы двигателей. Одной из наиболее важных характеристик при выборе двигателя – монтажные размеры, так как они не всегда соответствуют российским стандартам.
Еще одна важная характеристика – мощность двигателя, так как в большинстве случаев двигатели Lifan имеют 6,5 л. с. против 5 л. с. у «Урала».
Собственно разборка не представляет особой сложности и выполняется за пару этапов даже специалистом с небольшим опытом, или совсем без него.
- С крепежных разъемов снимается старый двигатель при помощи стандартных рожковых ключей.
- Вначале отсоединяют топливо- и маслопроводы при их наличии.
- Далее следует снять центробежный регулятор.
- Иногда на этапе установки нового двигателя приходится применять прокладки, но при правильном подборе размеров такой необходимости нет. Наиболее простым способом является поставить переходную пластину с отверстиями для закрепления.
«Лифан» предлагает несколько линеек двигателей на бензиновом топливе: 168F, 168F-2, 177F и 2V77F.
Линейка 168F:
- четырёхтактный;
- мощность – до 5,4 л. с. (более 3,5 квт);
- 1 цилиндр;
- охлаждение – принудительное;
- коленвал расположен под углом 25 град.;
- цилиндр – 163 см3;
- топливный бак – 3,6 л;
- цилиндр диаметром 68 мм;
- вал диаметром 19 мм;
- запускается вручную;
- габариты 312х365х334 мм;
- масса – 15 кг.
Двигатель 168F-2 интересует покупателей тем, что отличается от предыдущей версии повышенным ресурсом и более высокими параметрами – он мощнее (6,5 л. с.), имеет больший по объёму цилиндр (196 куб. см).
Двигатели в 9 л. с. представлены моделями Lifan 177F:
- четырёхтактный;
- мощность – до 9 л. с. (более 5,6 квт);
- один цилиндр;
- охлаждение принудительное, воздушное;
- коленвал расположен горизонтально;
- цилиндр – 270 см3;
- топливный бак – 10 л;
- запускается вручную;
- габариты 378х428х408 мм;
- вес – 27 кг.
Модель «Lifan 2V77F» имеет еще более высокие характеристики и большую мощность, по своим характеристикам – лучший тяжёлый двигатель своего класса:
- четырёхтактный;
- мощность до 17л. с. (более 12,4 квт);
- два поршня;
- механический регулятор оборотов;
- охлаждение – принудительное, воздушное;
- коленвал расположен горизонтально;
- цилиндр – 615 см3;
- топливный – 27,5л;
- запуск – вручную;
- габариты 455х396х447 мм;
- масса – 42 кг.
Обкатка нового двигателя
Обкатка двигателя — обязательная процедура, продлевающая длительность службы механизма. Для осуществления обкатки двигателя мотоблока необходимо придерживаться инструкции по эксплуатации изделия, использовать качественное топливо и масло рекомендуемых марок.
Обкатка выполняется следующим образом:
- Перед запуском двигателя необходимо проверить уровень масла в картере.
- Проверьте и при необходимости залейте масло в трансмиссию.
- Заправьте горючим веществом топливный бак.
- Произведите запуск мотора на низких оборотах.
- Начните работать с мотоблоком на щадящем режиме, меняя попеременно передачи. Обработку почвы производите в 2 приема на глубину не более 10 см за 1 проход, культивацию осуществляйте на 2 передаче.
- После обкатки замените масло в моторе, узлах трансмиссии, редукторе мотоблока, осмотрите расходные материалы, поменяйте масляные фильтры, залейте новое топливо.
- Процедура обкатки длится около 8 часов.
После грамотно проведенной обкатки нового мотора мотоблок готов к работе на максимальных нагрузках.
Конструктивные особенности
Мотоблоки «Каскад» имеют 4 главных компонента для управления и передвижения. Это:
Ходовая состоит из рамы и ведущих колес. Также есть дополнительные узлы, с помощью которых передается крутящий момент от мотора на колеса. Оснащается агрегат мощными колесами с большими протекторами, что позволяет использовать устройство даже на тяжелых грунтах.
Трансмиссия отличается надежностью и передает крутящий момент от двигателя на колёса, являясь неотъемлемым участником поворота агрегата. Крутящий момент передается при помощи редукторов и цепи, а сама коробка имеет четыре скорости и устанавливается в специальном блоке на раме. Большое количество моделей имеет и заднюю скорость, что позволяет увеличить маневренность аппарата.
Управление осуществляется рукояткой сцепления, с помощью которой можно регулировать заслонку на карбюраторе, добавляя или уменьшая обороты двигателя. Также при помощи ручки сцепления блокируются колеса, когда надо повернуть в ту или иную сторону. Руль есть возможность подстроить под рост и другие параметры пользователя.
Благодаря всем этим моментам управлять мотоблоком легко и просто даже при продолжительной работе на участке.
Заливать качественное топливо также важно. Если не соблюдать эти правила, то со временем устройство может выйти из строя и станет непригодным для применения
Лифан движки на мотоблок: установка, свойства. Китайский движок Lifan для мотоблока
Любой грамотный дачник до начала лета вскапывает собственный участок при наличии мотоблока. Однако редкий способен для себя приобрести новый агрегат. Именно по такой ошибке дачники пользуются культиваторами, изготовленными еще в СССР. На таких мотоблоках часто появляются различные трудности с движком, однако обстоятельств для этой цели вам много. В главном виной поломок является срок эксплуатации, который уже несколько лет вышел. С недавнешнего времени подобные задачи решают движки «Лифан» на мотоблок, поскольку это прибыльный метод решить делему без помощи других и навечно.
Самоделки (Трицикл) 2020, двигатель бензиновый 0.5 л., 6 л. с., задний привод, автоматическая коробка передач — просто так
Renault Logan, 2013
Комментарии 13
Ну, тут уже дело лично каждого. Рад был поделиться решением.
Вот установка мотора сузуки на ИЖ. До этого была установка мотора Avantis 250 на него же.Продолжение там на канале
Круто. Но ценник переделки великоват. Не мой бюджет.
По- моему без КПП это будет извращение, лучше уж в таком случае двигатель от планеты и зажигание от Минска, все остальное от лукавого.
Не поделитесь рабочим двигателем от планеты (в 2020 году)? Это эксперимент. А КПП здесь автомат. Схема работоспособная. В инете много подобных конструкций.
В смысле автомат? На этих двигателях вроде только автоматическое сцепление, да и диапазон оборотов не разбежишься, максимум тысячи 3. На “муравьи” ставят такие движки и оставляют КПП в корпусе от муравья, вот тогда аппарат более приспособленный для передвижения получится. Рабочий двиг от планеты можно найти даже на разборке, а если его там нет купить нерабочий и восстановить самому не проблема, там ломаться практически нечему. Сам года 2 назад восстановил двиг от Юпитера. Для трассы он хорош, а вот для леса и грунта, планета все же лучше.
Сцепление автоматическое в масляннной ванне. Понижение передачи 2 к 1. Мотоцикл будет как каракатица. Максимум километров 50 с горки.Муравью нужна коробка так ка это все-же грузовая техника. Да и на муравей способов установки двигателя в инете можно найти с десяток.Разборак у нас нет.Капиталить двигун от ижа в наших условиях дорого. Есть родной Юпитер 3. Стоимость его ремонта выйдет дороже покупки нового двигла. А с учётом отсутствия документов на мото возникает вопрос рентабельности затеи с ремонтом.А двигун от мотоблока уже есть. Осталось сделать пром вал и протестировать.
В смысле автомат? На этих двигателях вроде только автоматическое сцепление, да и диапазон оборотов не разбежишься, максимум тысячи 3. На “муравьи” ставят такие движки и оставляют КПП в корпусе от муравья, вот тогда аппарат более приспособленный для передвижения получится. Рабочий двиг от планеты можно найти даже на разборке, а если его там нет купить нерабочий и восстановить самому не проблема, там ломаться практически нечему. Сам года 2 назад восстановил двиг от Юпитера. Для трассы он хорош, а вот для леса и грунта, планета все же лучше.
Поддерживаю полностью. Двигателей кучу продают, тоже не понимаю зачем эти эксперименты
Генератор, катушки и реле от ижа остались?
Да, остались. Но иж в дальнейшем будет реставрироватся.
реставрироватЬсяЧто там с ИЖом-то в результате?
Проект пока заморожен. Жду токарник из Китая. Чтобы промвал выточить.Поражён вашим знанием русского языка. Аплодирую стоя.
Электронное зажигание «Саруман»
Микропроцессорная система зажигания «Саруман» — ещё один способ быстро и без особых хлопот заменить устаревшее контактное зажигание «Урала». Производители обещают тот же набор преимуществ, что и у предыдущей системы. Есть два варианта комплектации: с датчиком Холла и с оптическим датчиком. Второй вариант несколько дороже, но обычно рекомендуют именно его, так как оптический датчик точнее и надёжнее. Впрочем, отзывы владельцев мотоциклов не так хороши, как хотелось бы, в основном претензии высказывают к качеству сборки деталей. Еще одна претензия — в комплекте не идёт катушка зажигания.
Инструкция по эксплуатации и обслуживанию
При правильной эксплуатации и обслуживании оборудования оно сможет проработать в течение длительного периода. Инструкция по эксплуатации выглядит следующим образом:
- Проводится сборка и установка оборудования, подключение всех элементов.
- Двигатели поставляются в продажу сухими. Этот момент определяет то, что нужно приобрести подходящее смазывающее вещество и залить его в конструкцию. Некоторые модели работают с топливной смесью, в состав которой включается масло.
- Первый старт нужно проводить аккуратно. Для этого выбирается холостой режим, двигатель прогревается в течение нескольких минут.
- После работы первых 20 минут рекомендуется провести сливание старого масла, после чего заливается новое. Это связано с тем, что на момент притирки основных элементов в смазывающее вещество может попасть металлическая стружка.
- Первые несколько часов рекомендуется использовать культиватор на 2/3 мощности. Это позволит исключить вероятность появления различных неисправностей.
- Первое время рекомендуется наблюдать за температурой двигателя, т.к. есть вероятность его перегрева.
- При нестабильной работе мотора нужно остановить мотоблок, после чего найти причину появления проблемы.
- После эксплуатации оборудования следует провести очистку поверхности от различных загрязняющих элементов. Кроме этого, проводится проверка состояния всех основных элементов, т.к. в дальнейшем эксплуатация с неисправностями не допускается.
Обслуживание предусматривает своевременную замену масла. При этом нужно периодически добавлять смазывающее вещество в редуктор.
Неполадки мотора
Двигатели, работающие на разных видах топлива (бензине или дизеле), имеют различный ресурс. У моторов, использующих солярку, он значительно больше, но популярностью пользуются именно бензиновые агрегаты, из-за менее низкой стоимости и легкости в эксплуатации и ремонте.
Обычно из всех неисправностей можно выделить два основных типа:
- неполадки при запуске;
- проблемы с плавной работой.
Проблемы в топливной системе
Первым делом нужно проверить свечи зажигания. Если они оказались сухими, это может означать, что бензин не поступает в двигатель. Основными причинами будут: неимение топлива, был закрыт кран подачи, засорение отверстия в пробке бака, попадание ненужных предметов в топливную систему.
Для обслуживания следует:
- заправить мотоблок;
- открутить кран подачи топлива;
- прочистить пробку бензобака;
- удалить весь бензин из бака, предварительно сняв топливный кран, и вымыть чистым топливом. Затем продуть жиклеры в карбюраторе при помощи насоса подачи топлива.
Когда свечи остались влажными
Выделяют следующие неисправности:
- Возникновение нагара на свечах зажигания. Следует очистить их шершавой поверхностью и вымыть.
- Увеличен или уменьшен зазор между электродами. Нужно отрегулировать его до необходимого размера.
- Повреждена изоляция проводки. Ее обычно заменяют на новую.
- Произошло замыкание массы на кнопку СТОП.
- Неисправен стартер системы зажигания.
Также могут ослабиться резиновые уплотнители карбюратора, вследствие чего воздух будет засасываться. Нужно подтянуть болты, свечи и осмотреть прокладки между цилиндром и головкой свечи.
Урал с двигателем ЗиД
Небольшие партии мотоблоков были оборудованы силовым блоком ZiD-4.5. По конструкции мотор мало чем отличается от UMZ-5V. На коленчатом валу расположен шкив и звездочка для привода цепи. Шкив расположен со стороны маховика, цепного привода со стороны редуктора. Цепной привод используется для привода стационарных установок. Смазки двигателя выполняется с помощью разбрызгивания, масло подается поршневым насосом с отстойника, который вмещает 1,5 литра жидкости.
Для передачи крутящего момента от двигателя к трансмиссии используется ременной привод. Ремень для мотоблока имеет размер 11201711 мм. 2-ступенчатая коробка передач используется на пешеходном тракторе, устройство и управление которым похожи на автомобили с двигателем УМЗ-5В. Редуктор имеет 2 скорости, которые уменьшают скорость соответственно в 17 и 7 раз. Переключение шестерни производится с помощью ручки. Прежде чем начать эксплуатировать мотоблок, нужно проверить уровень и добавить редукторное масло в коробку передач. Номинальная емкость картера. 1,5 л.
Система зажигания двигателя включает магнито, что обеспечивает постоянное время зажигания. При износе угол меняется, что приводит к нестабильному возгорания. Для регулирования зажигания мотоблока необходимо контролировать момент, когда контакты выключателя открываются и максимальный зазор между ними. Проверка проводится со снятым маховиком путем выравнивания выемки на коленчатом валу с выемкой на основе магнитовои арматуры.
Система питания включает в себя карбюратор K16N или ZiD-12 и топливный бак, который вмещает 8 литров бензина. Регулировка карбюратора мотоблока позволяет обеспечить равномерную работу двигателя и расход топлива, заявленное заводом. Регулировка осуществляется с теплым двигателем, возвращая винт холостого хода и винт остановки дросселя. Таким образом, устанавливается минимальная скорость холостого хода.
Мотоблок «Урал»
Мотоблоки «Урал-УМП-5В» впервые начали продаваться в стране как раз перед ее глобальным переделом на заре 90-х годов прошлого столетия. Поскольку в мотоблоках, как удобном и дешёвом техническом средстве, нуждались многие, поэтому в СССР он стал очень популярен. Всего за несколько лет его продажи достигли цифры в 150 тыс. единиц. Такой популярности мотоблока способствовало оптимальное сочетание его характеристик.
У мотоблока широкий регулируемый дорожный просвет, что позволяет эксплуатировать устройство на участках разных типов. Но стоит отметить, что базовая модель «Урала» не отличается особой многофункциональностью. На нём можно только перевозить грузы и обрабатывать почву. Косить траву, убирать мусор или снег с помощью навесного оборудования на такой технике не получится — не предусмотрены такие возможности. Но если самостоятельно переделать конструкцию, добавив необходимые крепёжные узлы, то можно расширить его функциональность.
Модель реализована по схеме отдачи мощности на колёса посредством дифференциала. Некоторые модификации используют иностранные двигатели высокой мощности, но наиболее популярны именно отечественные варианты из-за доступности запчастей, должной документации и долговечности эксплуатации.
Описание
Двигатель Lifan 168F-2 для мотоблока Урал Двигатель Lifan 168F-2 мощностью 6.5 л. с. с вращением вала редуктора по часовой стрелке, практически без переделок устанавливается на мотоблоки Урал
Сравнительно невысокой цене стал привлекателен для большинства владельцев мотоблоков, обратившим внимание на эту модель
Двигатель предназначен для установки на мотоблоки Урал , Фаворит, Фермер, Салют. С обратным вращение вала редуктора.
Технические характеристики
Тип двигателя 4-х тактный, одноцилиндровый, бензиновый. Гильза цилиндра ― чугунная. Система охлаждения ― принудительное воздушное охлаждение. Модель 168F-2. Рабочий объем ― 198 см3. Мощность ― 6,5 л. с. / 3600 об/мин. Объем топливного бака -3,6 л. Топливо ― неэтилированный бензин АИ-92. Потребление топлива ― 394 г/кВт. ч. Объем картера ― 0,6 л. Смазка двигателя ― моторное масло SAE 10W-30, 20W, 30W. Система зажигания ― элетронное Система запуска ― ручной стартер. Направление вращения вала редуктора ― по часовой стрелке. Вес ― 20 кг. Производство ― Китай. Гарантия ― 12 месяцев. Полная копия двигателя Хонда серии GX. Прост в обслуживания и не капризен. Доставка двигателей для мотоблоков Урал и культиваторов по всей России в короткие сроки.
Онлайн-заявки принимаются круглосуточно, семь дней в неделю
Обратите внимание: доставка и оплата при получении по столице и области может осуществляться в день покупки. Для этого у компании есть собственная курьерская служба
За пределами Москвы и Подмосковья товар доставляется по России транспортной компанией или другим способом, удобным для клиента, при оплате товара 100% по безналичному расчету. Сроки при этом зависят от графика работы соответствующего перевозчика.
Технические характеристики
Согласно инструкции по эксплуатации мотоблока Урал, изделие состоит из рамы, изготовленной из стального профиля. На раме установлен силовой агрегат, механизм сцепления и дополнительный 2-скоростной редуктор. Силовой агрегат установлен через резиновые амортизаторы, снижающие вибрацию на органах управления.
Для движения используется 2 колеса. На мотоблоке применены цельные резиновые шины диаметром 430 мм и шириной 110 мм. Колея фиксированной ширины — 540 мм. Управление мотоблоком выполняется рукоятками, закрепленными на раме. При помощи рукояток выполняется поворот, изменение оборотов двигателя и переключение скоростей. Рулевое управление может регулироваться в зависимости от роста оператора. Для регулировки применяется планка с отверстиями.
- длина — 1880 мм;
- ширина — 690 мм;
- высота — 1280 мм.
На передней части рамы установлен штырь, применяемый для установки навесного оборудования. Штырь размещен в стальном корпусе, прикрученном болтами к поперечине. В теле штыря выполнены 2 отверстия, через которые осуществляется фиксация навесных орудий. На задней поперечине расположен кронштейн, предназначенный для установки прицепного оборудования.
Установленный на мотоблоке двигатель нуждается в регулярном обслуживании с частичной или полной разборкой. Через 250 часов работы требуется проводить притирку и регулировку клапанов. Для выставления фаз газораспределения на шестернях имеются метки. Регулировка зазором между толкателями и клапанами выполняется при помощи специального винта, расположенного на торце толкателя.
Изготовитель допускает разброс длины и высоты изделий в пределах 50 мм, по ширине — в пределах 20 мм. Вес снаряженного устройства составляет 120 кг, масса буксируемого прицепа — 350 кг. Максимальная скорость движения — 11,5 км/ч. Для максимально быстрого движения используется сочетание высшей передачи в двигателе и большей скорости в дополнительном редукторе.
Характеристики
Приведем некоторые данные по мотоблоку.
- габариты мотоблока: 1560/790/1050 мм;
- клиренс 270 мм;
- объём цилиндров 0,475 л;
- масса – 125 кг;
- при объёме топливного бака 6 литров расход топлива составляет менее двух литров бензина;
- двигатель четырёхтактный с правым вращением, одноцилиндровый, использует бензин с любым октановым числом, хорошо реагирует на газ;
- охлаждается воздухом;
- аккумулятор показывает высокие показатели заряда.
Достоинства мотоблока «Урал»:
- при массе агрегата более центнера необязательно дополнительно давить на ручки собственным весом, что облегчает обработку земли;
- существуют многочисленные возможности самостоятельных усовершенствований и модернизаций конструкции;
- высокие ресурсные показатели двигателя;
- воздушный фильтр не требует замены прокладок.
Вместе с тем отмечены и следующие минусы:
- частая течь смазки в стыках двигатель/редуктор;
- приходится часто проверять уровень масла;
- механизм распределения газов приводит к повышению расхода бензина и моторных масел по причине конструктивных особенностей;
- не рекомендован к дальним поездкам с грузом (низкая скорость).
Двигатели УМЗ-5Б и его вариант УМЗ-5ДУ-Б имеют следующие характеристики:
- четырёхтактный, мощность до 5,4л. с. (более 3,5 кВт);
- оснащён двухступенчатым редуктором с передаточным отношением 1 к 6 либо 1 к 2,91;
- один цилиндр;
- охлаждение принудительное.
Модель «УМЗ-5ДУ-Б» отличается тем, что его редуктор одноступенчатый и его передаточное число 1 к 6, а на вале редуктора не устанавливают храповик.
В качестве альтернативы двигателям «Урал», если возникла необходимость его замены, часто выбирают импортную продукцию китайского производителя «Лифан» (Lifan).
Lifan была основана в начале 90-х годов ХХ века и на сегодняшний день является одной из самых известных у нас крупных компаний на автомобильном рынке. Кроме двигателей, «Лифан» производит и другую автомототехнику, отличающуюся оптимальным соотношением «цена — качество». Продукция сертифицирована, а к каждому изделию обязательно прилагается технический паспорт и инструкция по эксплуатации.
«Лифан» на российском рынке представляет разные типы двигателей. Одной из наиболее важных характеристик при выборе двигателя – монтажные размеры, так как они не всегда соответствуют российским стандартам.
Еще одна важная характеристика – мощность двигателя, так как в большинстве случаев двигатели Lifan имеют 6,5 л. с. против 5 л. с. у «Урала».
Собственно разборка не представляет особой сложности и выполняется за пару этапов даже специалистом с небольшим опытом, или совсем без него.
- С крепежных разъемов снимается старый двигатель при помощи стандартных рожковых ключей.
- Вначале отсоединяют топливо- и маслопроводы при их наличии.
- Далее следует снять центробежный регулятор.
- Иногда на этапе установки нового двигателя приходится применять прокладки, но при правильном подборе размеров такой необходимости нет. Наиболее простым способом является поставить переходную пластину с отверстиями для закрепления.
«Лифан» предлагает несколько линеек двигателей на бензиновом топливе: 168F, 168F-2, 177F и 2V77F.
Линейка 168F:
- четырёхтактный;
- мощность – до 5,4 л. с. (более 3,5 квт);
- 1 цилиндр;
- охлаждение – принудительное;
- коленвал расположен под углом 25 град.;
- цилиндр – 163 см3;
- топливный бак – 3,6 л;
- цилиндр диаметром 68 мм;
- вал диаметром 19 мм;
- запускается вручную;
- габариты 312х365х334 мм;
- масса – 15 кг.
Двигатель 168F-2 интересует покупателей тем, что отличается от предыдущей версии повышенным ресурсом и более высокими параметрами – он мощнее (6,5 л. с.), имеет больший по объёму цилиндр (196 куб. см).
Двигатели в 9 л. с. представлены моделями Lifan 177F:
- четырёхтактный;
- мощность – до 9 л. с. (более 5,6 квт);
- один цилиндр;
- охлаждение принудительное, воздушное;
- коленвал расположен горизонтально;
- цилиндр – 270 см3;
- топливный бак – 10 л;
- запускается вручную;
- габариты 378х428х408 мм;
- вес – 27 кг.
Модель «Lifan 2V77F» имеет еще более высокие характеристики и большую мощность, по своим характеристикам – лучший тяжёлый двигатель своего класса:
- четырёхтактный;
- мощность до 17л. с. (более 12,4 квт);
- два поршня;
- механический регулятор оборотов;
- охлаждение – принудительное, воздушное;
- коленвал расположен горизонтально;
- цилиндр – 615 см3;
- топливный – 27,5л;
- запуск – вручную;
- габариты 455х396х447 мм;
- масса – 42 кг.
