Заклепочник для резьбовых заклепок

Рейтинг ручных заклепочников

Преимущества заклепочниковУсловия примененияПринцип работыВнутреннее устройствоОсобенности выбора заклепочникаВид используемой заклепкиТип используемого механизмаСамые лучшие заклепочникиKraftool Industrie 31178Плюсы:Минусы:Технические…

При проведении ручных работ очень часто приходиться что-либо соединять С этим легко справиться ручной заклепочник, который довольно часто используют домашние умельцы или профессиональные строители. Они также применяются во многих отраслях промышленности (автомобилестроение, производство бытовой техники, медицинского оборудования). Для материалов различной прочности используются заклепочники различной мощности. Перед покупкой рекомендуется изучить все основные варианты и выбрать наиболее подходящий для вас инструмент, сделать это поможет рейтинг лучших ручных заклепочников, которые лучше всего купить в 2021 году.

Преимущества и недостатки разных заклепочников

Тот факт, что заклепочники на рынке представлены несколькими видами, обусловлен наличием как плюсов, так и минусов их использования.

Исходя из них инструмент выбирается под работы в конкретных условиях:

  • • Одноручные модели развивают небольшое рабочее усилие, поэтому их используют для монтажа заклепок из мягкого материала, например, алюминия. Вместе с тем они компактны, а для работы требуется всего одна рука.
  • • Двуручные модели за счет наличия двух усиленных рычагов с легкостью справляются с заклепками, изготовленными из твердого материала, например, стали. Вместе с тем работа выполняется двумя руками, что несколько не удобно.
  • • Кулисные модели поддерживают работу одной рукой. Усилие можно повысить, наваливаясь на механизм всем телом, что обеспечивает также поддержку стальных заклепок.

Одновременно с этим гармошка не подходит для монтажа легких конструкций, не способных выдержать оказываемое на них высокое давление, требуемое для затягивания крепежа.

Устройство вытяжных заклепок

Чтобы научиться работать с ручным вытяжным заклепочником, мастеру следует, в первую очередь, познакомиться с устройством крепежных элементов, в роли которых выступают заклепки, предназначенные для соединения элементов подобным способом.

Выглядит такая заклепка как крепёж, в составе которого имеются две детали: полая трубка в виде цилиндра, на конце которой располагается головка и металлический стержень. Полый цилиндр нередко называют заклёпочным телом или втулкой. У каждого заклепочника цилиндр имеет свой особый диаметр, который соответствует размеру заклепочного крепежа.

Располагающееся в цилиндре полое отверстие проходит сквозь всё тело, в том числе и его головку. Металлический стержень выполнен в виде обычного гвоздя, имеющего шляпку округлой формы. Его устанавливают в цилиндрическое отверстие, где он впоследствии втягивается до упора головки при помощи фиксатора.

Для соединения элементов с использованием вытяжного ручного заклепочника производители выпускают резьбовые заклепки, у которых внутри цилиндрического тела располагается резьба. Резьбовая нарезка присутствует и у стержня, который помещается в цилиндр посредством его вкручивания.

Чтобы получить прочное соединение, обычно в качестве крепежа используется болт или винт. Заклепка такого типа имеет и другое название — вытяжная глухая. От обычной вытяжной она отличается увеличенной прочностью.

Для создания заклепок, используемых для соединения элементов вытяжным заклепочником, применяют различные материалы. Гильзы делают из медных, алюминиевых или стальных сплавов. Основное требование, которому должен удовлетворять материал гильзы, — не приводить к появлению коррозии металла, из которого изготовлены соединяемые элементы. Это означает, что во время их контакта не должна возникать пара катод-анод.

Для изготовления стержня применяется сталь, прочность которой в несколько раз должна превосходить прочность тела. Цилиндр тела заклепки может отличаться как размерами диаметра, так и длины. Это основные параметры заклепок, которые нужно в первую очередь учитывать при выборе

Важно, чтобы диаметр цилиндрического тела соответствовал отверстию для крепежа

Из какого материала должна быть заклепка

Заклепки обычно берут из того же материала, что и соединяемые детали — это позволяет избежать электрохимической коррозии

Обращают внимание и на прочностные характеристики. Но, как правило, при соединении алюминиевых деталей, прочности алюминиевых метизов достаточно

Вообще, заклепки делают из таких металлов:

сталь:

  • обычная — марок Ст2, Ст3, Ст10;
  • коррозионностойкая Х18Н9Т;
  • оцинкованная;

При соединении медных деталей допустима установка латуни и меди. Алюминий соединяют алюминиевыми сплавами. Стальные листы — соответствующими марками стальных заклепок. Есть также смешанные метизы — из двух разных металлов (химически не конфликтующих). Чаще всего встречаются алюминиево-стальные.

Для установки фасадных элементов, откосов, отливов, металлочерепицы и профлиста, используются обычно вытяжные заклепки из оцинкованной окрашенной стали. Окраска — в тон с деталями.

Как подобрать идеальную заклёпку для вашего производства?

  1. Толщина скрепляемых материалов. Заклёпку нужно подбирать таким образом, чтобы диапазон зажима соответствовал толщине скрепляемых материалов. Некоторые заклёпки рассчитаны на широкий диапазон толщин скрепляемых материалов, что позволяет упростить процедуру монтажа и сократить количество хранимых на складе позиций крепежа. Такие заклёпки называют многозажимными.
  2. Размер отверстия. Отверстие изготавливается заранее и чем точнее оно соответствует диаметру заклёпки, тем надёжнее будет создаваемое соединение, хотя большинство современных заклёпок не очень чувствительны к форме отверстия. Допускается использование на отверстиях с неровностями и т.п.
  3. Прочность заклёпки. Если соединение подвергается большим нагрузкам на сдвиг или разрыв, необходимо выбрать соответствующую по прочности заклёпку.
  4. Коррозионная стойкость. Вытяжные заклёпки представленные в нашем каталоге рассчитаны на обеспечение различного уровня коррозионной стойкости. Если требования по этому параметру высоки, рекомендуем выбирать надёжные заклёпки из нержавеющей стали. Дополнительная стойкость к коррозии обеспечивается при помощи специальных покрытий с использованием цветных металлов.
  5. Равномерное распределение нагрузки. Этот параметр необходимо учитывать, если скрепляются тонколистовые или хрупкие материалы. Заклёпки с широким бортиком позволяют обеспечить максимально равномерное распределение нагрузки на материал и исключают повреждения как с лицевой, так и с обратной стороны.

Как пользоваться обычным клепочником правила и рекомендации

Если у вас обыкновенная модель заклепочника, то инструкция по его использованию идентична применению инструмента-гармошки. В отверстие инструмента устанавливается заклепка, предварительно подобрав необходимый патрон (в зависимости от размера шпильки). После закрепленная в патроне пистолета бобышка уплотняется в предварительное отверстие двух листовых материалов. Воздействуя на рукоятку, происходит сжатие стенки бобышки за счет вытягивания внутренней шпильки с наконечником. Стенка с обратной стороны сплющивается, осуществляя тем самым надежное соединение. Если остаются выступающие части бобышки, то их можно удалить кусачками.

Схема принципа работы ручного заклепочника показана на фото ниже.

Специалисты рекомендуют четко подходить к выбору заклепок. От их выбора зависит эффективность соединения. Если длина бобышки будет меньше, чем толщина соединяемых заготовок, то в итоге соединения не получится. Длина самой бобышки должна быть в 2 раза больше толщины соединяемых деталей, но не более того.

Самодельные инструменты

Весьма просто создать самодельный заклепочник. Для его изготовления требуются болт, гайка и желательно подшипник. При этом необходимо, чтобы болт свободно входил в заклепку. На нем фиксируют гайку. Подшипник применяется для предотвращения заклинивания последней при работе, а также обеспечивает равномерное распределение давления. Между крепежом и подшипником следует надеть несколько шайб. Их точное количество определяют на основе глубины проникновения резьбовой заклепки в материал.

Принцип применения такого заклепочника следующий. Совместив его с отверстием, выкручивают головку винта, придерживая гайку. Для этого используют ключи. При выкручивании болт воздействует на резьбовую заклепку, вызывая ее деформацию. Для упрощения применения рекомендуется использовать болт с шестигранной внутренней головкой, позволяющей применять рычаг. К тому же с применением токарного станка возможно усовершенствовать конструкцию, придав болту резьбу разного диаметра. Кроме того, нужно учитывать, что в случае применения болта из мягкого материала возможно его заклинивание в резьбовой заклепке. В целом самодельные клепальники подходят для разового применения. В случае постоянных работ такого рода следует использовать заводские аналоги.

Как правильно пользоваться

Предлагается инструкция, как пошагово клепать заклепочный шов:

Шаг № 1. Две металлические детали, которые нужно соединить, прикладываем друг к другу. При необходимости фиксируем любым способом, чтобы они не сдвигались.

Шаг №2. Отмечаем карандашом точку, где будет находиться заклепка. Сверлим дрелью в этой точке сквозное отверстие. Диаметр отверстия должен быть равен диаметру тела заклепки.

Шаг №3. Готовим инструмент: подбираем по диаметру стержня заклепки нужный нам наконечник. У ручного заклепочника в наборе предусмотрено три наконечника для разных диаметров стержней заклепки.

Шаг №4. Вставляем заклепку в заклепочник. Метод будет зависеть от типа вашего инструмента. В вытяжном нужно просто вставить заклепку в наконечник, а в резьбовом – необходимо заклепку накрутить на резьбу.

Шаг №5. Тело заклепки устанавливаем в отверстия деталей, которые уже подготовлены для соединения.

Шаг №6. Упираемся заклепочником в буртик тела заклепки и захватываем губками стержень заклепки. Инструмент обязательно должен держаться строго перпендикулярно поверхности соединяемых деталей.

Шаг №7. Сдавливаем ручки инструмента и стержень протягивается сквозь тело заклепки. При достижении определенного тягового усилия стержень обламывается. Заклепка установлена!

Виды заклепок

Для каждого типа заклепочного инструмента подходят соответственно только такие же типы заклепочного крепежа.

Вытяжная

Крепежное изделие, которое состоит из двух основных частей. Первая часть – полый цилиндр (тело заклепки) со сквозными отверстиями с обеих сторон, и буртиком (головкой заклепки) с одной стороны.

Тело заклепки сделано из легко поддающегося деформации металла. Диаметр цилиндра – это и есть размер крепежного материала. Вторая часть – стержень (сердечник заклепки), в два раза длиннее самого тела заклепки. Делается из высокопрочной стали. Сердечник проходит сквозь все тело заклепки и на одном конце имеет уплотнение, которое называют головкой стержня. Диаметр головки стержня чуть больше диаметра тела заклепки. По внешнему виду стержень заклепки напоминает гвоздь.

Вытяжные заклепочные крепежи в зависимости от своего предназначения бывают таких типов:

  1. Потайные – место соединения имеет плоскую поверхность;
  2. Обычные с буртиком – стандартное и наиболее часто используемые;
  3. Обычные с крупным буртиком используются при соединении двух разных по мягкости материалов.
  4. Увеличенный буртик позволяет более равномерно распределить прижимное усилие на поверхности соединения и не вызывает деформацию материала;
  5. Герметичные заклепки с газоводонепроницаемым корпусом. Название говорит само за себя – используются для воздухонепроницаемых и водонепроницаемых соединений.

Резьбовая

Впрочем как и вытяжная, состоит из полого цилиндра, сделанного из мягкого металла. Внутри тела нанесена метрическая резьба. Некоторые виды имеют снаружи и на буртике рифленую поверхность. По форме тела заклепочный крепеж делится на: круглые, шестигранные, рифленые.

Резьбовая заклепка соединяет очень тонкие материалы, там где вытяжной крепежный материал не даст крепкого соединения и устойчивости при вибрации. Такой вид заклепывания используют и в труднодоступных для соединения местах – системы вентиляции и кондиционирования, медицинская мебель, автомобильные детали и стеллажи.

Принцип работы и использования других видов заклепочников

Пневматические заклепочники

Пользоваться такими заклепочниками можно с гораздо большей производительностью. Они имеют более высокую скорость отстрела заклепок, так как работают за счет сжатого воздуха. Основными минусами является высокая стоимость, габариты конструкции и вес. Пользоваться таким заклепочником в бытовых целях нецелесообразно.

Электрические заклепочники

Работают с большой скоростью установки и широким диапазоном диаметров заклепок. Имеют высокую силу втягивания, например, электрический заклепочник Time Proof – 8000 Н. Не зависят от аккумуляторов. Имеют небольшие габариты и малый вес. Скорость установки одной заклепки – 2 секунды.

Аккумуляторные заклепочники

Имеют еще большую силу тяги, чем электрические заклепочники – 15 000 Н, малый вес и подобную скорость установки. Однако зависят от заряда аккумулятора. Идеальны для быстрой работы в местах без доступа к источникам постоянного питания.

Как пользоваться заклепочником-гармошкой

Заклепочник-гармошка менее популярен перечисленных выше клепальников. Он имеет малые габариты, плоской формы с вытянутым дулом, что позволяет монтировать заклепки в труднодоступных местах.

Стандартные (вытяжные) слепые заклепки

Основным типом слепых заклепок, которые применяются в качестве конструкционных крепежных изделий, являются слепые заклепки с отрывным сердечником. У нас они получили название «вытяжные заклепки»

Стандарты и термины

В российской версии международного стандарта ISO, ГОСТ Р ИСО 14588-2005 официальным общим названием всех таких заклепок является: «заклепки „слепые“» (рисунок 4). В английской версии стандарта DIN 7337, уже замененного на европейские (международные) стандарты, этот вид заклепок назывался «break mandrel blind rivets», то есть «заклепки слепые, с отрывным сердечником». Американский отраслевой стандарт IFI 114, который был первым стандартом по таким заклепкам, называет их «break mandrel rivets», то есть «заклепки с отрывным сердечником». На практике и, часто, в технической литературе, эти заклепки называют «вытяжные заклепки».

Рисунок 4 — Термины по ГОСТ Р ИСО 14588-2005:

1 — корпус «слепой» заклепки, 2 — конец «слепой» заклепки, 3 — головка «слепой» заклепки, 4 — стержень «слепой» заклепки, 5 — сердцевина «слепой» заклепки, 6 — сердечник, 7 — головка сердечника, 8 — зона отрыва сердечника, 9 — хвостовик сердечника, 10 — конец сердечника.

Преимущества вытяжных заклепок

Тремя основными причинами применения вытяжных заклепок являются следующие:

  • Низкая стоимость установки. Другие методы соединения материалов — сварка, винты, болты с гайками и сплошные заклепки — требуют большей затраты человеческого труда.
  • Многообразие. Вытяжные заклепки имеют много типов, размеров и сочетаний материалов, чтобы удовлетворять специфическим конструкторским требованиям.
  • Надежность. Правильно подобранная и установленная вытяжная заклепка способна выдерживать высокие механические нагрузки и жесткие климатические воздействия.

Ограничения вытяжных заклепок

Однако вытяжные — «слепые» — заклепки имеют свои ограничения:

  • Прочность заклепок ограничена прочностными характеристиками применяемых в ней материалов и особенностями ее пустотелой формы.
  • Может применяться только для соединения относительно тонких материалов.

Установка вытяжных заклепок

Слепые — вытяжные — заклепки устанавливаются в плотное отверстие, которое проходит через соединяемые материалы (шаги 1 и 2) — рисунок 5. Заклепочный инструмент, который называют заклепочником, захватывает хвост сердечника и тянет его на себя, удерживая при этом заклепку на месте (шаг 3). Когда сердечник вытягивается, он деформирует заклепку и формирует заднюю, слепую головку заклепки. В определенный момент сердечник обрывается и часть его вместе с головкой остается в заклепке (шаг 4). Образовавшаяся на задней части соединения головка заклепки прочно прижимает материалы друг к другу.

Усилие разрыва сердечника

Усилие, которое требуется, чтобы оторвать сердечник, задается количеством деформации, которая требуется для формирования задней головки заклепки, и диаметром паза (засечки) на сердечнике. Усилие разрыва сердечника задается таким образом, чтобы:

— во-первых, избежать возникновения слишком большого усилия зажатия, которое может повредить соединяемые материалы, и

— во-вторых, его величина была достаточной для выполнения плотного соединения материалов.

Как выбрать качественный прибор

Почему актуальным остается вопрос, как выбрать заклепочник? Ведь несмотря на то, что инструмент относится к категории ручных, он имеет достаточно высокую стоимость. Чтобы сэкономить, многие покупатели решаются на отчаянный шаг — выбирают дешевые модели. В итоге прибор очень быстро выходит из строя, и получается, что деньги были потрачены впустую. Не стоит также покупать дорогие модели, так как окажется, что инструмент попросту будет большую часть времени лежать на полке в гараже. Что учитывать при выборе ручного заклепочника — имеются такие нюансы:

Материал корпуса прибора — не покупайте пластиковые модели. Как бы красочно их не описывали производители и продавцы, но такие инструменты являются игрушкой, которые подходят только для детей. Выбирать устройства нужно только из качественной стали. Тип используемой стали добросовестные производители указывают в техническом описании
Сколько весит инструмент — хороший резьбовой заклепочник имеет соответствующий вес, что позволяет использовать его для соединения заклепок диаметром 12-14 мм

Комплектация — обычно хорошие и качественные приборы продаются в комплектации со сменными головками, а также расходными материалами

Кроме того, устройства располагаются в специальных пластиковых, металлических или деревянных кейсах, что упрощает не только их хранение, но и транспортировку

Производитель — это очень важно, так как сегодня на рынке появляются разные производители с неизвестной репутацией. Испытывать судьбу не рекомендуется, поэтому выбирайте заклепочники таких производителей, как Kraftool, Matrix, Gross, JTC, Stayer и другие

Это интересно! Если инструмент планируется применять часто, тогда предпочтение стоит отдать усиленным заклепочникам. Они стоят дороже обычных, однако служат дольше, и предназначены специально для длительного использования.

Делая вывод о том, какие бывают заклепочники ручного типа, надо сказать, что для домашнего использования вполне хватит стяжных моделей. Резьбовой прибор также может пригодиться, но только если планируется работать с листовой сталью. Правильное хранение и использование позволит увеличить срок службы даже бюджетной модели инструмента.

Публикации по теме

Как снять стопорное кольцо — виды и изготовление инструмента своими руками

Как работать двуручной пилой и изготовление удобной ножовки своими руками

Резка стекла — виды стеклорезов и особенности их применения

Зажимные тиски — их виды, назначение, выбор и способы ремонта

Рейтинг лучших заклепочников на 2021 год

Рейтинг качественных товаров поможет ответить на вопрос: какой лучше купить инструмент для дома и сколько стоит самые хорошие модели. В обзоре представлены популярные модели инструмента на основании отзывов покупателей и мнении профессионалов.

Заклепочник Kraftool 31170-H6

Классическая конструкция для вытяжных заклёпок. Подходит для стержней диаметром: 2.4 мм, 3.2 мм, 4 мм, 4.8 мм, выполненных из стали, алюминия и нержавейки. В комплектацию входит: кейс, набор сцепляющих стержней в количестве 60 штук, различные насадки и переставной ключ для их смены 10 мм. Материал корпуса ручек выполнен из резины и пластика. Средняя цена: 1000 рублей.

Заклепочник Kraftool 31170-H6

Достоинства:

  • большой комплект насадок;
  • возможность работы с 4 видами клепок;
  • удобное хранение;
  • низкая цена;
  • известный бренд.

Недостатки:

пластиковые ручки.

Заклепочник STANLEY MR55 0-69-804

Используется для работы с вытяжными заклепками диаметра: 3 мм, 4 мм, 5 мм, 2 мм. Материал стержней должен быть выполнен из меди, стали, обычной и нержавеющей, алюминия. В комплект входят ключ и насадки. Размеры инструмента – 26 см, вес 0,63 кг. Дополнительная информация от производителя: ограничители для пальцев; хомут для фиксации ручек; подпружиненная рукоятка. Средняя цена: 800 рублей.

Заклепочник STANLEY MR55 0-69-804

Достоинства:

  • популярная торговая марка;
  • не требует больших усилий;
  • малогабаритный и легкий;
  • прост в использовании;
  • безопасный
  • низкая цена.

Недостатки:

нет кейса для хранения инструмента и насадок.

Заклепочник Gross 40401

Классический вид инструмента, который производит сцепления заклепок с диаметром 2.4 мм, 3.2 мм, 4.8 мм. Материал, из которого изготовлены заклепки: различные виды стали и алюминий. В комплект входит ключ и насадки. Рукоятки инструмента выполнены из пластика. Дина устройства составляет 28,5 см, вес 0,6 килограмм. Корпус, литой со стальным штампованным рычагом. Средняя цена: 1200 рублей.

Заклепочник Gross 40401

Достоинства:

  • высокая производительность;
  • легкий;
  • предназначен для домашнего использования.

Недостатки:

  • нет кейса для сбора инструмента;
  • цена завышена;
  • пластиковые ручки.

Заклепочник TOPEX 43E707

Инструмент пригоден для заклепок диаметром от 2,4 до 4,8 мм выполненные из алюминия. Тип заклепок: вытяжные. В комплект входят 4 наконечника, рожковый ключ. Вес: 0,48 кг, размеры: 40*125*325 мм. Средняя цена: 500 рублей.

Заклепочник TOPEX 43E707

Достоинства:

  • большой ход рычага;
  • прост в использовании;
  • пригоден для домашнего использования;
  • низкая цена.

Недостатки:

  • нет кейса;
  • малофункционален.

Заклепочник литой Yato «CrMo»

Заклепочник литой «Yato» выполнен из инструментальной стали CrV и применяется для стальных и алюминиевых заклепок. Размеры 200 мм. Сцепляет заклепки размерами от 2,4 до 4,8 мм. Средняя цена: 1400 рублей.

Заклепочник литой Yato «CrMo»

Достоинства:

  • прост в эксплуатации;
  • легкий и малогабаритный;
  • выполняет свою работу;
  • удобен в руке.

Недостатки:

завышенная цена.

Заклепочник HASKYY HBNZ-17

Конструкция инструмента: рычажно-складной тип. Тип заклепок – резьбовые. Материал, из которых выполнены стержни: алюминий, сталь. В комплекте 150 штук насадок, заклёпки по всем видам насадок, ключ, кейс для хранения. Размеры инструмента: 34 см, вес 3,5 кг. Дополнительная информация от производителя: в комплект заклепочника входят: насадки для заклепок M5-M6-M8-M10-M12, 150 резьбовых заклепок по 30 шт. пяти размеров; кейс из пластика. Средняя цена: 3700 рублей.

Заклепочник HASKYY HBNZ-17

Достоинства:

  • качественная сборка;
  • легок в использовании;
  • контейнер для инструмента и насадок;
  • усиленный корпус;
  • цена соответствует функциональности.

Недостатки:

тяжелый.

Виды заклепок

Соединение, которое получено с использованием заклепок является неразъемным. Внешний вид такого рода сочленений может отличаться. Это зависит от того, какие заклепки использовались в процессе. Внешний вид определяется условиями, в которых будет эксплуатироваться конкретное соединение. Чаще всего от соединения с заклепками требуется герметичность, чтобы вода или холодный воздух не попадал внутрь предмета или помещения. Чтобы добиться такого результата, заклепки часто располагают в несколько рядов. Их монтаж производится с использованием ручных или электрических инструментов. Ручные заклепочники дают возможность выполнить ограниченный объем работы в определенные сроки. С электроинструментом, объемы и качество возрастает.

Обратите внимание! В продаже доступны различные насадки для дрелей и шуруповертов, которые позволяют быстро смонтировать заклепку. Алгоритм создания сочленения с заклепками сводится к выбору места для крепежа, сверлению отверстия и фиксации оснастки

С использованием такого крепежного материала практически нет ограничения в том, какие элементы можно фиксировать между собой. При этом структура компонентов остается без повреждения. Недостатком для многих является трудоемкость процесса, которая включает в себя использование различных инструментов. В некоторых случаях требуется дополнительная герметизация швов. По времени он занимает больший промежуток времени, чем сварка или использование саморезов

Алгоритм создания сочленения с заклепками сводится к выбору места для крепежа, сверлению отверстия и фиксации оснастки. С использованием такого крепежного материала практически нет ограничения в том, какие элементы можно фиксировать между собой. При этом структура компонентов остается без повреждения. Недостатком для многих является трудоемкость процесса, которая включает в себя использование различных инструментов. В некоторых случаях требуется дополнительная герметизация швов. По времени он занимает больший промежуток времени, чем сварка или использование саморезов.

Заклепки различаются по способу фиксации и инструмента, который для этого понадобится. Изначально крепежный материал представлял собой небольшой цилиндр из металла. Чтобы зафиксировать детали с его помощью, необходимо было получить доступ к двум сторонам детали. Основным инструментом служил молоток, которым производилось расклепывание. Самым распространенным вариантом на данный момент является использование трубчатого крепежа или вытяжных заклепок. Фиксация с их помощью производится ручным или автоматическим заклепочником, который вытягивает шток с утолщенным наконечником. Последний и развальцовывает одну из частей. При этом не требуется доступ со второй стороны.

Другим вариантом, который сегодня широко применяется в производстве, являются винтовые или резьбовые крепежи. По внешнему виду фиксаторы напоминают полую трубку, в которой есть резьба. Для ее обработки понадобится особый заклепочник. В него монтируется стержень, а сам он помещается внутрь заклепки. После сдавливания рукоятки внешняя часть заклепочника удерживает фиксатор внутри, не давая ему сместиться. При этом происходит вытягивание стержня, который сжимает заклепку, увеличивая ее диаметр и плотно стопоря в отверстии. Такой способ монтажа можно без особых сложностей разделить на двух рабочих. Один из них сверлит отверстия и вставляет клепки, а второй обжимает их инструментом.

Процесс монтажа

Алгоритм монтажа элемента с резьбой сложно назвать неподъемным, но важно знать определенные нюансы. Если есть возможность, то лучше использовать заводской заклепочник. При желании его можно собрать самостоятельно, один вариант будет рассмотрен ниже

Первым делом определяется тип металла, на который будет осуществляться монтаж заклепки. Далее необходимо знать, какой диаметр у болта или у модуля, который будет фиксироваться благодаря этой заклепке. Согласно указанному диаметру подбирается соответствующая заклепка. Измеряется ее внешний диаметр и подбирается сверло, которое будет на одну десятую долю по диаметру превышать заклепку. Это необходимо для того, чтобы последняя без особых усилий и препятствий поместилась на своем месте

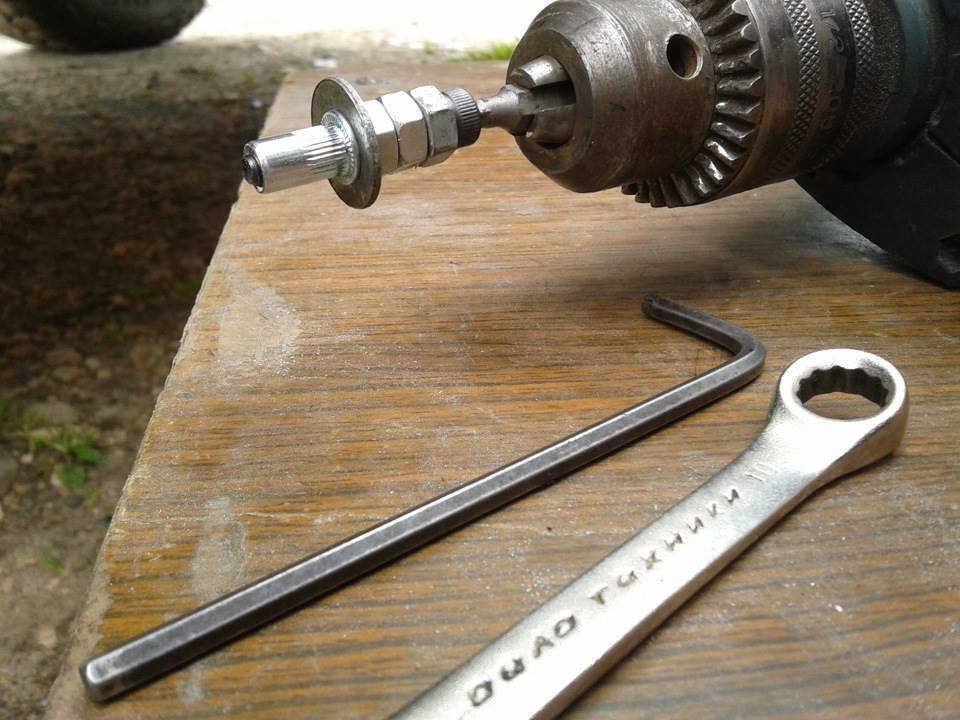

При желании его можно собрать самостоятельно, один вариант будет рассмотрен ниже. Первым делом определяется тип металла, на который будет осуществляться монтаж заклепки. Далее необходимо знать, какой диаметр у болта или у модуля, который будет фиксироваться благодаря этой заклепке. Согласно указанному диаметру подбирается соответствующая заклепка. Измеряется ее внешний диаметр и подбирается сверло, которое будет на одну десятую долю по диаметру превышать заклепку. Это необходимо для того, чтобы последняя без особых усилий и препятствий поместилась на своем месте.

Электрической или аккумуляторной дрелью. Осуществляется сверление металла в требуемом месте. После этого вставляется крепежный элемента на посадочное место. Если его необходимо разместить в определенном положении, тогда его лучше придерживать руками. Для шестигранных отверстий можно использовать специальные пробойники, если речь идет о тонком металле. Если толщина металла больше длины крепежного элемента, тогда отверстие необходимо сверлить немного больше в глубину, чем крепежный элемент, но делать сквозную проходку нет необходимости. После этого подбирается сердечник заклепочника, который по резьбе подходит к устанавливаемому элементу. Производится сведение рукояток или вращение болта, чтобы часть заклепки деформировалась и зафиксировалась в отверстии.

Слишком больших усилий прикладывать не стоит, т. к. можно сорвать резьбу, которая впоследствии будет использована для фиксации требуемой детали. Необходимо убедиться, что заклепка установлена в требуемом положении. После этого можно осуществить фиксацию требуемого изделия посредством винта или болта.

Как выбрать качественный прибор

Почему актуальным остается вопрос, как выбрать заклепочник? Ведь несмотря на то, что инструмент относится к категории ручных, он имеет достаточно высокую стоимость. Чтобы сэкономить, многие покупатели решаются на отчаянный шаг — выбирают дешевые модели. В итоге прибор очень быстро выходит из строя, и получается, что деньги были потрачены впустую. Не стоит также покупать дорогие модели, так как окажется, что инструмент попросту будет большую часть времени лежать на полке в гараже. Что учитывать при выборе ручного заклепочника — имеются такие нюансы:

Материал корпуса прибора — не покупайте пластиковые модели. Как бы красочно их не описывали производители и продавцы, но такие инструменты являются игрушкой, которые подходят только для детей. Выбирать устройства нужно только из качественной стали. Тип используемой стали добросовестные производители указывают в техническом описании Сколько весит инструмент — хороший резьбовой заклепочник имеет соответствующий вес, что позволяет использовать его для соединения заклепок диаметром 12-14 мм

Комплектация — обычно хорошие и качественные приборы продаются в комплектации со сменными головками, а также расходными материалами

Кроме того, устройства располагаются в специальных пластиковых, металлических или деревянных кейсах, что упрощает не только их хранение, но и транспортировку

Производитель — это очень важно, так как сегодня на рынке появляются разные производители с неизвестной репутацией. Испытывать судьбу не рекомендуется, поэтому выбирайте заклепочники таких производителей, как Kraftool, Matrix, Gross, JTC, Stayer и другие. Это интересно! Если инструмент планируется применять часто, тогда предпочтение стоит отдать усиленным заклепочникам

Они стоят дороже обычных, однако служат дольше, и предназначены специально для длительного использования

Это интересно! Если инструмент планируется применять часто, тогда предпочтение стоит отдать усиленным заклепочникам. Они стоят дороже обычных, однако служат дольше, и предназначены специально для длительного использования.

https://youtube.com/watch?v=LECRsPZ5oAA%3F

Делая вывод о том, какие бывают заклепочники ручного типа, надо сказать, что для домашнего использования вполне хватит стяжных моделей. Резьбовой прибор также может пригодиться, но только если планируется работать с листовой сталью. Правильное хранение и использование позволит увеличить срок службы даже бюджетной модели инструмента.

Определение длины заклёпки с протяжкой

Длину заклёпки с протяжкой можно определить с помощью следующей таблицы, в зависимости от толщины скрепляемых материалов (производитель настоятельно не рекомендует применять заклёпки для склёпывания материалов толщиною менее нижнего рекомендуемого предела и выше верхнего предела).

Заклёпки резьбовые

Резьбовые заклёпки, хотя и были изобретены почти одновременно с заклёпками с протяжкой, но широкое распространение получили только в последнее время.

Резьбовая заклёпка представляет собой гибрид пустотелой заклёпки и гайки, поэтому второе название таких заклёпок — гайки клепальные. Вообще-то единства в названии нет — называют также гайка-заклепка, заклепка с резьбой, заклёпочная гайка. Такой кавардак с названиями объясняется отсутствием стандарта ISO или DIN на данный вид крепежа. Конструктивная особенность клепальных гаек обуславливает их двойное назначение: с их помощью можно как склёпывать между собой листовые материалы, так и просто создавать точки резьбового крепления на тонкостенных элементах конструкции. Удобство установки заклёпок связано с отсутствием необходимости доступа с обратной стороны конструкции — так называемая «установка вслепую». При установке не повреждается уже обработанная поверхность детали, например, с покрытием, окраской.

По форме бурта (головки) гайки клепальные делят на:

  • с плоским цилиндрическим буртом (нормальным и уменьшенным)
  • с потайным буртом (нормальным и уменьшенным)

По конструкции заклёпки резьбовые разделяют на открытые — со сквозным отверстием, и глухие — закрытые с одной стороны.

По форме наружной поверхности резьбовые заклёпки делят на:

  • гладкие
  • рифлёные
  • шестигранные
  • полушестигранные

Установка, как и в случае с заклёпками отрывными (вытяжными) осуществляется с помощью специализированного инструмента — щипцов для клепальных гаек — заклёпочника. Производятся заклёпочники механические ручные и высокопроизводительные пневматические.
