Захват для сэндвич-панелей. Удобство монтажа гарантировано

Вакуумный механизм на присосках

Современный захват на присосках предназначен для быстрого и удобного монтажа сэндвич-панелей в любом положении. Это может быть горизонтальная, вертикальная или наклонная установка, например, для кровельных ограждений. Сегодня цена на такое оборудование довольно высокая, но оправданная. Вакуумный механизм обеспечивает надежное и безопасное перемещение груза при любых условиях и может использоваться с любым видом подъемной техники. Главное, что тип профилированной поверхности груза не играет существенной роли для захвата. Конструкция оборудования состоит из основных элементов — металлических присосок разнообразной формы, выполняющих вакуумный захват груза. Дополнительную герметизацию присоскам обеспечивает уплотнитель с резины, силикона или другого подобного материала. В действие механизм приводит вакуумный насос, соединенный со всеми присосками шлангами высокого давления. Принцип работы оборудования состоит из следующих действий:

  • На поверхности груза присоска устанавливается строго по центру. Допустимо их использование до 12 штук.
  • Рычагом приводят в действие вакуумный насос.
  • Присоски плотно сцепляются с поверхностью груза.

Увеличение количества присосок дает возможность поднимать груз любых габаритов. Для аварийной ситуации, при выходе насоса из строя, существует резервный механизм, позволяющий удержать груз длительное время.

К тому же захват панели может производиться прямо из упаковки. Единственным минусом является высокая цена, которая не по карману мелким компаниям. Выбирая оборудование для работы, необходимо тщательно изучить его технические характеристики, где в первую очередь указаны сила и интервал захвата, а также тип панелей, для которых предназначен механизм. Более наглядно работу вакуумного захвата можно посмотреть в следующем видео.

Полная монтажная готовность сэндвич панелей значительно сокращает сроки строительства БМЗ (быстромонтируемых зданий), но монтаж ограждающих конструкций – не простая задача, требующая ответственного подхода, профессионализма и опыта. Существует ряд правил и требований, предъявляемых к производству монтажных работ. Об этом в статье:

Соблюдение рекомендаций специалистов, точное следование ППР (плану производства работ) гарантирует качество строящегося объекта.

Что из себя представляют захваты для монтажа сэндвич панелей своими руками

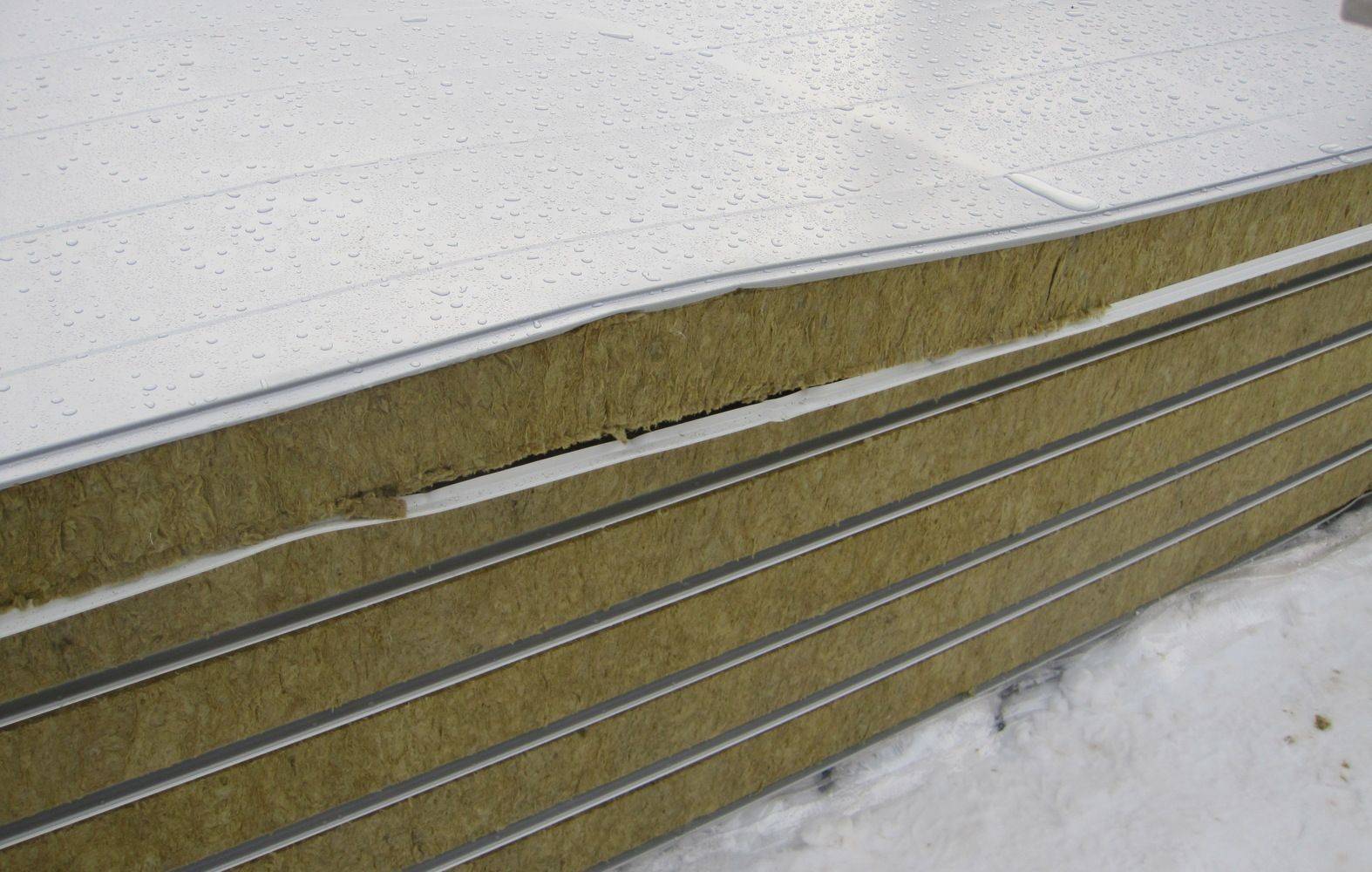

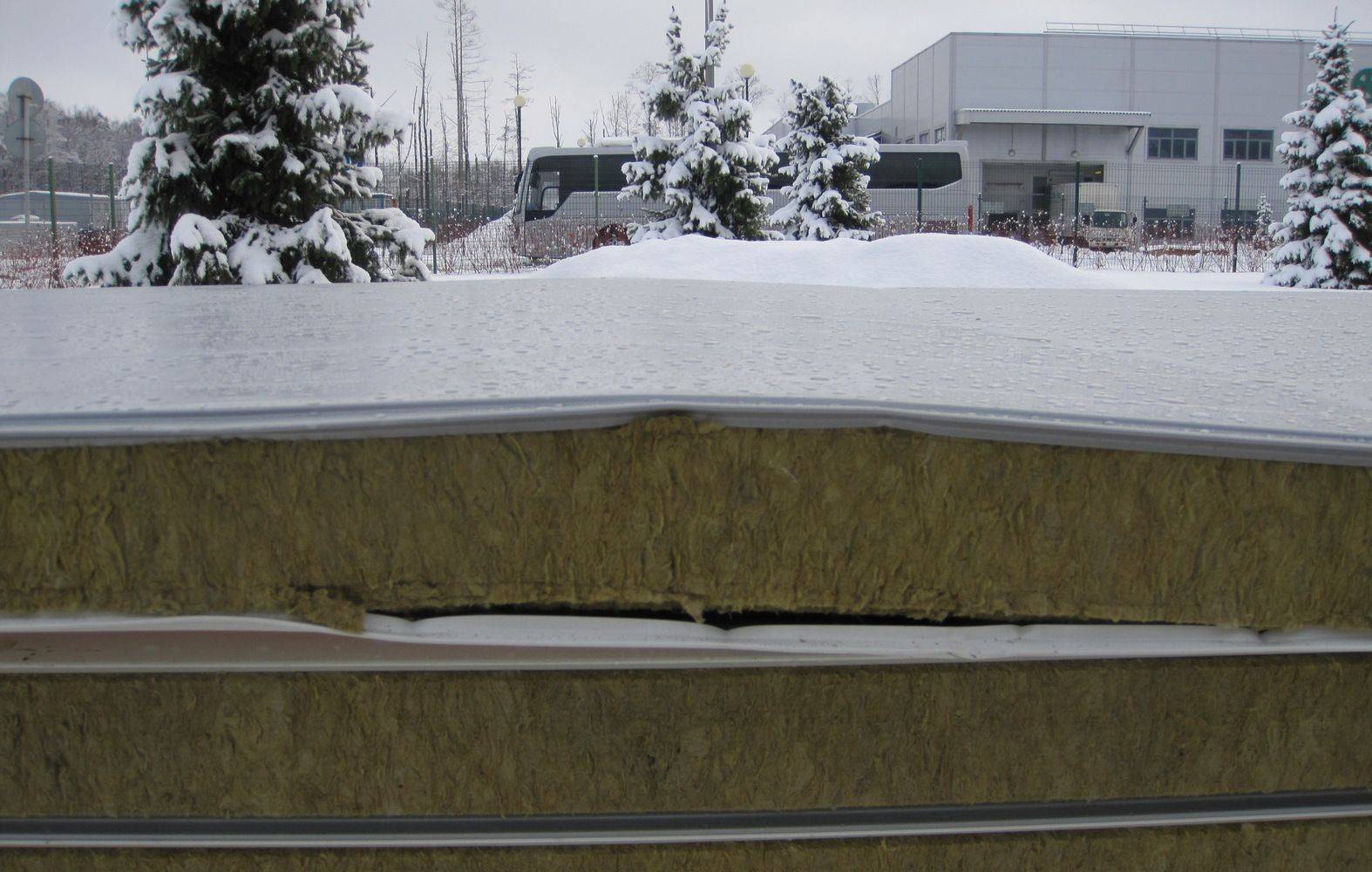

Сэндвич панели — это современный многослойный стеновой или кровельный материал, который целесообразно использовать в качестве декоративного оформления сооружения, а также с целью утепления стен.

Благодаря своей структуре, материал является хорошим звукоизоляционным, а также покрытием, обладающим низкой теплопроводностью.

За счет специальной технологии производства сэндвич панели являются очень легким материалом, что позволяет эффективно использовать их при оформлении построек без дополнительного укрепления несущих конструкций.

Однако, монтаж панельного материала имеет свои особенности.

Механические

Являются наиболее распространенными устройствами из-за невысокой стоимости по сравнению с аналогичными приспособлениями. Захват данного типа имеет небольшой вес, что позволяет использовать механизм двум рабочим.

Механические приспособления позволяют поднимать панель не только в вертикальном положении, но и в горизонтальном и даже под наклоном. При этом материал прочно удерживается с помощью прорезиненных рабочих элементов. Размер механических приспособлений варьируется от 5 см до 25 см, что позволяет использовать панели разных размеров.

Механические захваты бывают:

  • струбцинные (рычажные);
  • замковые;
  • с применением просверливания.

При захвате струбциной обеспечивается не только удержание материала, но присутствует возможность регулирования усилия сжатия. Устройство состоит из винтового механизма с неподвижной основной рамой.

Благодаря вращению подвижного приспособления, обеспечивается фиксация между губками с помощью рычага или винта. Рычажные приспособления рассчитаны на подъем элементов не более 200 килограмм шириной до 20 сантиметров.

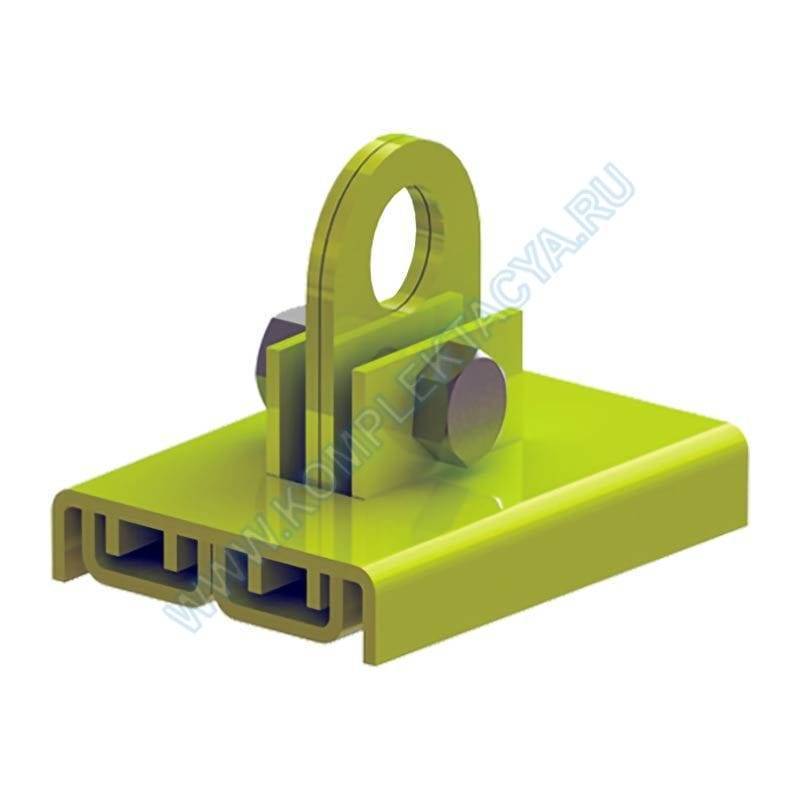

Замковые устройства предусматривают крепление элементов шип в паз. При этом необходимо сначала обеспечить вертикальное расположение панели по всей длине на специальные прокладки, чтобы избежать деформации замковых элементов, а затем перемещать материал в вертикальном положении.

Захваты с применением просверливания предусматривают выполнение отверстий в профильных листах панелей. В данном случае выполнение сверления должно производиться строго перпендикулярно. Затем полученные отверстия заполняются винтовыми элементами или другими крепежами.

ОБРАТИТЕ ВНИМАНИЕ! Механические захваты можно использовать в паре, если имеется траверса. Такой способ эксплуатации механических устройств обеспечивает производительность грузоподъемности

Такой способ эксплуатации механических устройств обеспечивает производительность грузоподъемности.

Главным преимуществом механических захватов является их стоимость. Кроме этого, для осуществления работ с механическими устройствами не требуется специальных приспособлений при транспортировке и работе. Устройства имеют небольшой вес, характеризуются большим сроком эксплуатации.

Благодаря наличию рычага и оси осуществляется равномерная нагрузка по захвату.

Вакуумный захват для сэндвич панелей

Оптимальным вариантом для быстрого и комфортного монтажа станет вакуумный захват – современное и надежное грузоподъемное устройство. Вакуумный захват – траверсная надставка, — универсальный механизм, который может использоваться в сочетании с любым из видов подъемных механизмов. Монтаж с помощью присоски максимально безопасен, может быть, как вертикальным, так и горизонтальным. Также допустим монтаж в наклонной плоскости, например, кровельных ограждений, при этом тип профилирования поверхности роли не играет.

Конструктивно вакуумный захват – это круглая или прямоугольная металлическая присоска, дополненная герметизирующим уплотнителем из резины, каучука, нитрила или силикона. Непосредственно к присоскам с помощью шланга подключен вакуумный насос. Процесс крепления панели к грузоподъемному механизму происходит следующим образом:

  • Присоска накладывается на поверхность;
  • Поворот специального крана подключает вакуумный насос;
  • Поверхности плотно сцепляются друг с другом благодаря герметизирующему уплотнителю.

Для равномерной нагрузки на грузоподъемного устройства и обеспечения безопасности перемещения, вакуумная присоска устанавливается строго по центру. Допустима установка от 1 до 12 присосок на одну панель, что позволяет поднимать конструктивные элементы любой длины и толщины.

Преимущества вакуумной присоски для сэндвич панелей:

  • Возможность работать с панелями нестандартной длины и массы;
  • Высокий уровень безопасности: в случае аварийного отключения вакуумного насоса, в качественных захватах предусмотрен резервный механизм для удерживания панели в течение длительного времени;
  • Возможность быстрой смены ориентации: как правило, вакуумный механизм позволяет разворачивать панель на 360 градусов;
  • Экономия времени: панель может подниматься и транспортироваться непосредственно из пакета;

БМЗ – относительно новое направление в строительстве, которому свойственно регулярное внедрение новых технологий. Применения современного оборудования, качественных материалов, соблюдение рекомендаций относительно строительства и монтажа значительно повышают шансы на успех.

ООО «НТК» — строительная компания с 10-летним стажем на рынке, ведущий производитель ограждающих конструкций для быстромонтируемых зданий, предлагает услуги в сфере производства, проектирования и строительства БМЗ. Также у нас вы можете купить стеновые сэндвич панели и сэндвич панели кровельные по разумной цене!

Задайте вопросы относительно сотрудничества менеджеру компании НТК — контакты

Механические захваты для сэндвич-панелей

Механические захваты классифицируются по следующим признакам:

  1. По способу прижима – механическими струбцинами или рычагами. Рычажные механические захваты технологичнее в обращении, но требуют большего пространства для применения.
  2. По грузоподъёмности (выпускаются механические захваты, рассчитанные на массу конструкции от 50 до 500 кг).
  3. По раскрытию зева, что определяет пригодность захвата для перемещения сэндвич-панели определённой толщины.
  4. По конструкции рамы захвата – трубчатой или из толстолистового металла.

При наличии траверсы механические захваты для сэндвич-панелей могут эксплуатироваться в паре, что увеличивает производительность транспортировки (это особенно важно для кровельных панелей) и удобнее для монтажа. Струбцинные механические захваты имеют следующую конструкцию

К стальной С-образной раме (она может быть телескопической, что увеличивает возможности приспособления) сверху приварена проушина, под крепление стального кольца. В одной из боковых стенок имеется ряд отверстий (обычно не более трёх), в которых установлены резьбовые втулки из цементованной стали типа 15Х. С противоположной стороны имеет накладка из толстолистовой рифлёной резины: наличие рифлений улучшает сцепление накладки с панелью. В резьбовое отверстие втулки вворачивается рукоятка, заканчивающаяся такой же резиновой накладкой. Вращая рукоятку, обеспечивают фиксацию панели в захвате. Аналогичного вида устройство должно быть предусмотрено и для захвата противоположной стороны сэндвич-панели

Струбцинные механические захваты имеют следующую конструкцию. К стальной С-образной раме (она может быть телескопической, что увеличивает возможности приспособления) сверху приварена проушина, под крепление стального кольца. В одной из боковых стенок имеется ряд отверстий (обычно не более трёх), в которых установлены резьбовые втулки из цементованной стали типа 15Х. С противоположной стороны имеет накладка из толстолистовой рифлёной резины: наличие рифлений улучшает сцепление накладки с панелью. В резьбовое отверстие втулки вворачивается рукоятка, заканчивающаяся такой же резиновой накладкой. Вращая рукоятку, обеспечивают фиксацию панели в захвате. Аналогичного вида устройство должно быть предусмотрено и для захвата противоположной стороны сэндвич-панели.

Применяя захват струбцинами, необходимо учитывать следующее:

  • Усилие одностороннего прижима должно быть не менее 70% от суммарной массы панели;
  • С увеличением площади резиновой накладки опасность повреждения панели уменьшается;
  • Трубчатые рамы снижают суммарный вес захвата, не уменьшая его несущей способности, поскольку момент сопротивления профильного сечения трубы при тех же размерах больше, чем сечения у стальной полосы

При грузоподъёмности струбцинного захвата до 250 кг вместо С-образной рамы в конструкции предусматривается резьбовая шпилька диаметром 32 и более мм, по которой перемещаются ползунки с резиновыми накладками. Один ползунок – пассивный, он выставляется в необходимом положении, и закрепляется при помощи гужона или штифта. Второй — активный, он определяет ширину зева и снабжается винтовым зажимным механизмом.

Менее распространённым типом механического захвата для сэндвич-панелей является рычажный. Он состоит из одностороннего ломающегося рычага, который включает в себя тягу и коромысло. На торце коромысла установлена накладка той же конструкции, что и у струбцинного захвата. Вторая накладка прикрепляется к противоположной стенке рычага. По центру верхней поверхности рычага приварено стальное кольцо. При его подъёме коромысло под действием собственного веса опускается, и воздействует на тягу, которая перемещает площадку по направлению к сэндвич-панели. Удержание производится механическим натяжением рычага, и действует до момента, когда траверса крана опускается. Недостаток конструкции заключается в её более тщательном обслуживании, а также в периодической смазке оси перемещения рычага. Кроме того, рычажный захват для сэндвич-панели не рекомендуется применять при отрицательных температурах внешнего воздуха. Грузоподъёмность рычажных захватов – не менее 350 кг.

Как нас найти

Наши реквизиты:

OOO «ПО «Титан» Юр. адрес: 125367 г.Москва ,Врачебный проезд дом № 10ИНН/ КПП: 7733801389/ 773301001ОАО «Промсвязьбанк » г.МоскваРас./сч 40702810900000006262Кор./cч 30101810400000000555БИК – 044525555ОГРН- 1127746343372

Правила безопасности при монтаже сэндвич-панелей

Перед началом работы подготавливают рабочие места:

  • отмечают опасные зоны;
  • ограждают проемы;
  • вывешивают надписи, которые предупреждают об опасности;
  • устанавливают строительные леса, высота ограждения не должна превышать 1м;
  • если предстоит работа ночью или в пасмурную погоду, обеспечивают достаточное освещение рабочих зон.

К работе с сэндвич-панелями допускают взрослых старше 18 лет. Они должны пройти курс по технике безопасности.

Необходимо учитывать погодные условия, особенно скорость ветра.

Применяется два способа монтажа панелей — по вертикали и по горизонтали. Способ выбирают до начала работ.

Нельзя поднимать грузы, если их масса выше, чем допускается захватом.

Запрещается:

  • эксплуатация неисправного или недоукоплектованного оборудования;
  • применять подъемные средства, если плохо читаются данные о грузоподъемности;
  • поднимать поврежденные грузы;
  • поднимать грузы, когда под ними находятся люди.

При перемещении в любом направлении сэндвич-панелей с использованием средств механизации подъем возможен только в продольном ее положении. К листам захватывающие устройства цепляют за боковые, менее жесткие, стены.

Вакуумный механизм на присосках

Современный захват на присосках предназначен для быстрого и удобного монтажа сэндвич-панелей в любом положении. Это может быть горизонтальная, вертикальная или наклонная установка, например, для кровельных ограждений. Сегодня цена на такое оборудование довольно высокая, но оправданная. Вакуумный механизм обеспечивает надежное и безопасное перемещение груза при любых условиях и может использоваться с любым видом подъемной техники. Главное, что тип профилированной поверхности груза не играет существенной роли для захвата. Конструкция оборудования состоит из основных элементов — металлических присосок разнообразной формы, выполняющих вакуумный захват груза. Дополнительную герметизацию присоскам обеспечивает уплотнитель с резины, силикона или другого подобного материала. В действие механизм приводит вакуумный насос, соединенный со всеми присосками шлангами высокого давления. Принцип работы оборудования состоит из следующих действий:

  • На поверхности груза присоска устанавливается строго по центру. Допустимо их использование до 12 штук.
  • Рычагом приводят в действие вакуумный насос.
  • Присоски плотно сцепляются с поверхностью груза.

Увеличение количества присосок дает возможность поднимать груз любых габаритов. Для аварийной ситуации, при выходе насоса из строя, существует резервный механизм, позволяющий удержать груз длительное время.

К тому же захват панели может производиться прямо из упаковки. Единственным минусом является высокая цена, которая не по карману мелким компаниям. Выбирая оборудование для работы, необходимо тщательно изучить его технические характеристики, где в первую очередь указаны сила и интервал захвата, а также тип панелей, для которых предназначен механизм. Более наглядно работу вакуумного захвата можно посмотреть в следующем видео.

Полная монтажная готовность сэндвич панелей значительно сокращает сроки строительства БМЗ (быстромонтируемых зданий), но монтаж ограждающих конструкций – не простая задача, требующая ответственного подхода, профессионализма и опыта. Существует ряд правил и требований, предъявляемых к производству монтажных работ. Об этом в статье:

Соблюдение рекомендаций специалистов, точное следование ППР (плану производства работ) гарантирует качество строящегося объекта.

Захват для сэндвич панелей: виды и особенности

Монтаж сэндвич панелей своими руками не возможен без применения особых приспособлений, именуемых захватами. Давайте поговорим о том, что же из себя представляет захват для сэндвич панелей: виды и особенности.

Захват

Краткая характеристика

Для начала отметим тот факт, что готовые сэндвич панели выполняются из трёх слоёв: в качестве внешних сторон используется жесткий материал, а пространство между ними заполняется утеплителем. Зачастую в его качестве применяется минеральная вата или пеноплиуретан.

Процесс подъема

Специалисты утверждают, что работать с изделиями с минватой в качестве утеплителя необходимо крайне осторожно, соблюдая все технологические нормы и требования, следуя чертежу и не допуска потерю минеральной ватой своих теплоизоляционных характеристик. Иначе внутрь облицовки может попасть влага, что сделает срок эксплуатации фасада очень коротким

Но это не говорит о том, что осуществлять установку плит с пенополиуретоновым утеплителем своими руками можно, как говориться, «с закрытыми глазами».

А это возможно только с применением особых грузоподъемных механизмов под названием захваты.

Причем такое приспособление, как захват для сэндвич панелей, одинаково актуален как для кровельных плит, так и для стеновых фасадов.

Классификация видов

Захваты для сэндвич панелей бывают механические и вакуумные. Каждый из этих типов агрегатов подобного предназначения обладают характерными особенностями:

Механические захваты включают и модели, которые монтируются в замок плиты, и модели, которые насквозь просверливают саму сэндвич панель, и особые зажимы для поднятия изделия на актуальную высоту. Например, захват-струбцина обладает винтовым механизмом, с помощью которого сэндвич панель можно поднять в горизонтальном положении. А механическая модель под названием «Майна-Вира», как на следующем фото, позволяет поднимать материал в вертикальном положении. Стоит отметить, что практически все модели подобного рода отличаются демократичным уровнем цен. Это, так сказать, бюджетный вариант для проведения облицовочных работ для зданий и сооружений. Однако при его помощи можно выполнить простую и удобную строповку фасада без каких-либо чертежей;

Вакуумный захват для сэндвич панелей, изображенный на следующем фото, позволяет зафиксировать плиту всего за нескольких минут. Вакуумные модели предпочитают опытные строители, так как они более удобны в работе. Однако, стоят они дороже механических вариантов. В процессе применения моделей данного типа необходимо предварительно убрать защитную пленку в том месте, где будет осуществляться захват материала. Не стоит убирать всю пленку сразу, лучше сделать это непосредственно после установки сэндвич панели. Это защитит ее от вероятности повреждения во время установки.

После фиксации плиты в захвате, её необходимо поднять на актуальную высоту. В данном случае вам понадобиться подъёмный кран. А при его отсутствии — лебедка.

Опытные специалисты рекомендуют не повышать траты на строительство приобретением подобного оборудования, если ваш бюджет ограничен. Лучше взять механизмы на прокат на время проведения облицовочных работ.

Как поднять сэндвич панель на нужную высоту

При выполнении горизонтальной установки изделия сначала ставят вертикально вручную на специальные прокладки, которые препятствуют деформации замка плиты. Опытные строители не рекомендуют поднимать материал непосредственно с паллеты. В противном случае можно допустить деформацию замков.

Стыковке изделий следует быть вертикальной. Нужно избегать стыков под углом, так это также может повлечь за собой деформацию замков.

В случае вертикального монтажа специалисты советуют применять механический захват, закрепляющийся сквозным просверливанием. Отверстия, полученные в процессе подъема, можно будет закрыть при помощи крепления и фасонных элементов.

Подведем итоги

Захват для монтажа сэндвич панелей — это крайне необходимое приспособление при выполнении облицовки фасада зданий и сооружений своими руками и с использованием материала по типу сэндвич.

Это значительным образом облегчает труд строителей и сокращает время, необходимое на осуществление облицовки фасада здания.

Такие механизмы бывают нескольких видов, и при выборе одного из них нужно исходить из особенностей вашего здания и применяемой облицовки.

Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками

Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.

Монтаж стеновых панелей имеет множество нюансовФОТО: krovelson.ru

Подъём панелей и установка в проектное положение

Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.

Порядок монтажа может отличатьсяФОТО: km812.ru

Продольный стык

Технология монтажа включает следующие основные этапы:

ИллюстрацияОписание действия
Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи
На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм
Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей
Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент.
Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм
Устанавливаем минераловатную изоляцию. Элементы укладываем встык
Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º
На колоны крепим уплотнитель, отступив от наружного края 20 мм
Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны
Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик

Поперечный стык

Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.

Сэндвич-панели должны плотно прилегать друг к другуФОТО: minikrane.ru

Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:

Watch this video on YouTube

Крепление

Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.

Для крепления сэндвич-панелей следует использовать специальный крепёжФОТО: edelveis72.ru

Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.

Более подробно с нюансами крепления сэндвич-панелей можно познакомиться в следующем видео:

Watch this video on YouTube

Монтаж фасонных элементов

После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.

Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.

Доборные элементы увеличат срок службы строенияФОТО: 9234022.ru

Монтаж стеновых сэндвич панелей траверсой с двумя захватами ЗС1-30-270

1. Складирование сэндвич панелей в пачках Хранение сэндвич панелей на строительной площадке производится в пачках. Применение траверсы со струбцинными захватами сводит к минимуму использование ручного труда в процессе монтажа панелей. Нет необходимости вручную поднимать панель и ставить ее вертикально для того, чтобы переместить ее на место монтажа.

2. Подготовка сэндвич панелей к монтажу — Установка захватов на горизонтально лежащую панель Для подготовки панелей к монтажу необходимо сдвинуть верхнюю панель пачки на величину, достаточную для размещения струбцинных захватов. Установить и затянуть захваты. После этого производится подъем панели при помощи грузоподъемного механизма. В результате этого подъема происходит перемещение сэндвич панели из горизонтального положения в вертикальное.

3. Подготовка панелей к монтажу — подъем из горизонтального в вертикальное положение Как правило при подготовке сэндвич панелей к монтажу — при перемещении из горизонтального положения в вертикальное используется ручной труд. Применение струбцинных захватов позволяет механизировать и эту операцию.

4. Подготовка панелей к монтажу — проверка крепления струбцинных захватов После того, как сэндвич панель займет вертикальное положение, следует проверить надежность закрепления струбцинных захватов и надежность соединения траверсы с захватами такелажными скобами. После этого сэндвич панель готова к подъему и перемещению к месту ее установки.

Проектирование и изготовление грузоподъемного оборудования в Москве. Траверсы, Захваты, Стропы.

125371, Москва, Волоколамское шоссе, дом 112, корпус 1, строение 3 А, офис 504

Монтаж вручную – худший вариант

Ошибочно утверждать, что в XXI веке, когда все автоматизировано и создано профессиональное оборудование для решения различного типа задач, использование ручного труда человеком для перемещения и удержания грузов является эффективным решением. Стоит напомнить, что масса 1 кв. м. сэндвич-панели толщиной 120 мм на основе минеральной ваты составляет 23 кг. Какой должна быть площадь панели, чтобы работать с ней было легко, просто и удобно?

Недостатки сборки вручную:

  • крайне низкая скорость монтажа (100-200 м2/смена);
  • использование панелей минимального размера;
  • высокий риск повреждения материала;
  • низкий уровень безопасности рабочих;
  • бригада от 5-6 человек.

Небольшой размер панелей, которые в состоянии монтировать человек или группа рабочих, является основным негативным фактором. За одну производственную операцию закрывается относительно небольшая площадь поверхности. Следует также учитывать, что слабым местом сэндвич-панелей являются стыки. Во избежание проникновения холодного воздуха в местах соединения необходимо использовать дополнительные средства изоляции, что при большом числе сочленений в разы увеличивает количество необходимого времени на качественный монтаж.

Использование непрофессионального оборудования приводит к порче панелей

Работе вручную с сэндвич-панелью на высоте сопутствует риск ее падения с последующей деформацией. Также подъем или спуск до точки установки может служить причиной повреждения внешнего защитного слоя, что негативно сказывается на сроке эксплуатации материала. Возможность падения панели накладывает дополнительные обязательства по обеспечению безопасности ведения работ. Преимущество дешевизны ручного труда полностью сводится на «нет» низкой скоростью и производственными рисками.

Вакуумный захват для сэндвич панелей

Оптимальным вариантом для быстрого и комфортного монтажа станет вакуумный захват – современное и надежное грузоподъемное устройство. Вакуумный захват – траверсная надставка, — универсальный механизм, который может использоваться в сочетании с любым из видов подъемных механизмов. Монтаж с помощью присоски максимально безопасен, может быть, как вертикальным, так и горизонтальным. Также допустим монтаж в наклонной плоскости, например, кровельных ограждений, при этом тип профилирования поверхности роли не играет.

Конструктивно вакуумный захват – это круглая или прямоугольная металлическая присоска, дополненная герметизирующим уплотнителем из резины, каучука, нитрила или силикона. Непосредственно к присоскам с помощью шланга подключен вакуумный насос. Процесс крепления панели к грузоподъемному механизму происходит следующим образом:

  • Присоска накладывается на поверхность;
  • Поворот специального крана подключает вакуумный насос;
  • Поверхности плотно сцепляются друг с другом благодаря герметизирующему уплотнителю.

Для равномерной нагрузки на грузоподъемного устройства и обеспечения безопасности перемещения, вакуумная присоска устанавливается строго по центру. Допустима установка от 1 до 12 присосок на одну панель, что позволяет поднимать конструктивные элементы любой длины и толщины.

Преимущества вакуумной присоски для сэндвич панелей:

  • Возможность работать с панелями нестандартной длины и массы;
  • Высокий уровень безопасности: в случае аварийного отключения вакуумного насоса, в качественных захватах предусмотрен резервный механизм для удерживания панели в течение длительного времени;
  • Возможность быстрой смены ориентации: как правило, вакуумный механизм позволяет разворачивать панель на 360 градусов;
  • Экономия времени: панель может подниматься и транспортироваться непосредственно из пакета;

БМЗ – относительно новое направление в строительстве, которому свойственно регулярное внедрение новых технологий. Применения современного оборудования, качественных материалов, соблюдение рекомендаций относительно строительства и монтажа значительно повышают шансы на успех.

ООО «НТК» — строительная компания с 10-летним стажем на рынке, ведущий производитель ограждающих конструкций для быстромонтируемых зданий, предлагает услуги в сфере производства, проектирования и строительства БМЗ. Также у нас вы можете купить стеновые сэндвич панели и сэндвич панели кровельные по разумной цене!

Задайте вопросы относительно сотрудничества менеджеру компании НТК — контакты

В заключение

Действительно, сэндвич-панели – строительный материал, при помощи которого можно очень быстро и сравнительно недорого возвести утеплённое, качественно отстроенное здание. Главное, учитывать некоторые нюансы, присущие панелям того или иного вида. Что же касается алгоритма действий, то он не слишком сложен, а значит, можно выстроить сооружение «с нуля», совершенно не имея опыта подобной работы. Однако не стоит сразу приниматься за жилой дом, шлифуя на нём навыки. Всё приходит с опытом, а значит, для начала можно обойтись возведением обычного гаража или складского помещения. Ну а когда придёт уверенность, можно попробовать отстроить и жилище. Тем более, что ассортимент такого материала на строительных рынках очень широк.

Сэндвич-панели применяются сегодня повсеместно ФОТО: remontnik.ru

И ещё одна большая просьба. Не забудьте оценить сегодняшнюю статью. А мы, напоследок, предлагаем вашему вниманию видеоролик по теме, который дополнит всё, о чём было рассказано выше.
