Виды редукторов: назначение, устройство, типы

Устройство коробки переключения передач

Механическая коробка передач – это многоступенчатый редуктор, предназначенный для увеличения или уменьшения крутящего момента, передаваемого с маховика двигателя, на карданный вал, а в последствие – на ведущие колеса. Управление таким редуктором осуществляется вручную, с помощью специального рычага, установленного в салоне автомобиля. При достижении максимальных оборотов одной передачи, водитель устанавливает рычаг в такое положение, при котором в действие включится вторая передача, таким образом, обороты уменьшаются, а крутящий момент меняется.

Любая МКПП представляет собой совокупность определенных валов и шестерней. Ведущий вал имеет связь с маховиком двигателя через сцепление и принимает на себя основной крутящий момент. Момент передается на промежуточный вал, а с последнего – на ведомый, который соединяется с карданным валом и передает измененный крутящий момент на ведущие колеса автомобиля.

Характеристики основных разновидностей этого устройства

Цилиндрические

Самые распространенные. Коэффициент полезного действия этих устройств достигает 95%. Они могут обеспечивать передачу достаточно больших мощностей. Передача движения осуществляется между параллельными и соосными валами. Они могут оснащаться прямозубными, косозубными и шевронными зубчатыми колесами. Коэффициент передачи может колебаться в пределах от 1,5 до 600.

Конические

Такое название они носят потому, что в них используются шестеренки, которые имеют коническую форму. Это обеспечивает плавность сцепки и способность выдерживать достаточно большие нагрузки. Могу иметь одну, две и три ступени. Валы в этой разновидности редукторов могут располагаться как горизонтально, так и вертикально.

Волновые

Они представляют собой конструкцию с гибким промежуточным числом. Состоят они из генератора волн, эксцентрика или кулачка, который обеспечивает растяжение гибкого колеса до достижения его контакта с неподвижным. При этом гибкое колесо имеет наружные зубья, а неподвижное — внутренние.

К достоинствам такого типа редукторов относится:

  • плавность хода;
  • высокое передаточное число;
  • возможность передачи движения через герметичные и сплошные стенки.

Это интересно: Виды и принцип работы топливных фильтров

Они могут быть одно- и многоступенчатыми. Высокоскоростные оснащены подшипниками скольжения, а низкоскоростные — подшипниками качения.

Рекомендации по выбору редуктора

Выбирая редуктор, нужно учитывать основы нетехнические характеристики узла и его совместимость с имеющимся оборудованием, на которое он будет установлен. Детальная техническая характеристика и кинематическая схема редуктора предоставляются каждым производителем, чтобы обеспечить потребителя нужной информацией о принципе действия механизма и его особенностях.

Во время выбора редукторов учитывается:

  • показатель мощности;
  • тип двигателя;
  • количество оборотов на выходе;
  • показатель передаточного числа;
  • способ крепления и соответствие габаритных размеров;
  • расположение ведущего и ведомого валов.

Подбор нужного редуктора сводится к математическим расчетам предполагаемой рабочей нагрузки и условий эксплуатации агрегата. Учитывая указанные в технической документации параметры, выбор осуществляется поэтапно:

  • вначале подбирается соответствующий тип передачи;
  • выбирается нужный размер устройства;
  • рассчитываются консольные и осевые нагрузки на валы;
  • просчитывается допустимый температурный режим.

Чтобы не выполнять математические расчеты и исключить вероятность ошибки, можно воспользоваться помощью специалистов. Любая ошибка в вычислениях приведет неизбежному выходу из строя редуктора или работающего вместе с ним оборудования, что повлечет за собой затраты на дорогостоящий ремонт. Только детальные расчеты, соблюдение правильного поэтапного подхода к выбору агрегата поможет сохранить его работоспособность длительное время и исключить преждевременный выход из строя.

Входные и выходные валы редукторов

В редукторах обычно применяются обычные прямые валы, имеющие форму тел вращения. На валы редукторов действуют внешние нагрузки, консольные нагрузки и усилия преодоления зацеплений. Крутящий момент на валу определяется рабочим крутящим моментом редуктора или реактивным крутящим моментом привода. Консольная нагрузка определяется способом соединения редуктора с двигателем, зависит от радиального или осевого усилия на вал. В ряде машин, к которым предъявляются особые требования в отношении габаритов или веса используются редукторы с полым валом. Полый вал редуктора позволяет располагать вал исполнительного механизма внутри редуктора, тем самым отпадает необходимость использовать переходные полумуфты и т.п.

Принцип работы газовых редукторов

Принцип действия редуктора определяется его характеристикой. У редукторов прямого действия — падающая характеристика, то есть рабочее давление по мере расхода газа из баллона несколько снижается, у редукторов обратного действия — возрастающая характеристика, то есть с уменьшением давления газа в баллоне рабочее давление повышается.

Редукторы различаются по конструкции, принцип действия и основные детали одинаковы для каждого редуктора.

Редуктор обратного действия (рис. 1 а) работает следующим образом. Сжатый газ из баллона поступает в камеру высокого давления 8 и препятствует открыванию клапана 9. Для подачи газа в горелку или резак необходимо вращать по часовой стрелке регулирующий винт 2, который ввертывается в крышку 1. Винт сжимает нажимную пружину 3, которая в свою очередь выгибает гибкую резиновую мембрану 4 вверх. При этом передаточный диск со штоком сжимает обратную пружину 7, поднимая клапан 9, который открывает отверстие для прохода газа в камеру низкого давления 13. Открыванию клапана препятствует не только давление газа в камере высокого давления, но и пружина 7, имеющая меньшую силу, чем пружина 3. Автоматическое поддержание рабочего давления на заданном уровне происходит следующим образом. Если отбор газа в горелку или резак уменьшится, то давление в камере низкого давления повысится, нажимная пружина З сожмётся и мембрана 4 выправится, а передаточный диск со штоком 5 опустится и редуцирующий клапан 9 под действием пружины 7 прикроет седло клапана 10, уменьшив подачу газа в камеру низкого давления. При увеличении отбора газа процесс будет автоматически повторяться. Давление в камере высокого давления 8 измеряется манометром 6, а в камере низкого давления 13 — манометром 11. Если давление в рабочей камере повысится сверх нормы, то при помощи предохранительного клапана 12 произойдет сброс газа в атмосферу.

Помимо однокамерных редукторов применяют двухкамерные, в которых давление газа понижается постепенно в двух камерах редуцирования, расположенных последовательно одна за другой. Двухкамерные (двухступенчатые) редукторы обеспечивают более постоянное рабочее давление и менее склонны к замерзанию, однако они сложнее по конструкции, поэтому двухкамерные (двухступенчатые) редукторы используют тогда, когда необходимо поддерживать рабочее давление с повышенной точностью.

Редукторы прямого действия. В редукторах прямого действия (рис. 1, б) газ через штуцер 3, попадая в камеру высокого давления 6 и действуя на клапан 7, стремится открыть его (а в редукторах обратного действия — закрыть его). Редуцирующий клапан 7 прижимается к седлу запорной пружиной 5 и преграждает доступ газа высокого давления. Мембрана 1 стремится отвести редуцирующий клапан 7 от седла и открыть доступ газа высокого давления в камеру низкого (рабочего) давления 10. В свою очередь мембрана 1 находится под действием двух взаимно противоположных сил. С наружной стороны на мембрану 1 через нажимной винт 12 действует нажимная пружина 11, которая стремится открыть редуцирующий клапан 7, а с внутренней стороны камеры редуктора на мембрану давит редуцированный газ низкого давления, противодействующий нажимной пружине 11. При уменьшении давления в рабочей камере нажимная пружина 11 распрямляется, и клапан уходит от седла, при этом происходит увеличение притока газа в редуктор. При возрастании давления в рабочей камере 10 нажимная пружина 11 сжимается, клапан подходит ближе к седлу и поступление газа в редуктор уменьшается. Рабочее давление определяется натяжением нажимной пружины 11, которое изменяется регулировочным винтом 12. При вывертывании регулировочного винта 12 и ослаблении нажимной пружины 11 снижается рабочее давление и, наоборот, при ввертывании регулировочного винта сжимается нажимная пружина 11 и происходит повышение рабочего давления газа. Для контроля за давлением на камере высокого давления установлен манометр 4, а на рабочей камере — манометр 9 и предохранительный клапан 8.

В практике наибольшее распространение получили редукторы обратного действия как более удобные и безопасные в эксплуатации.

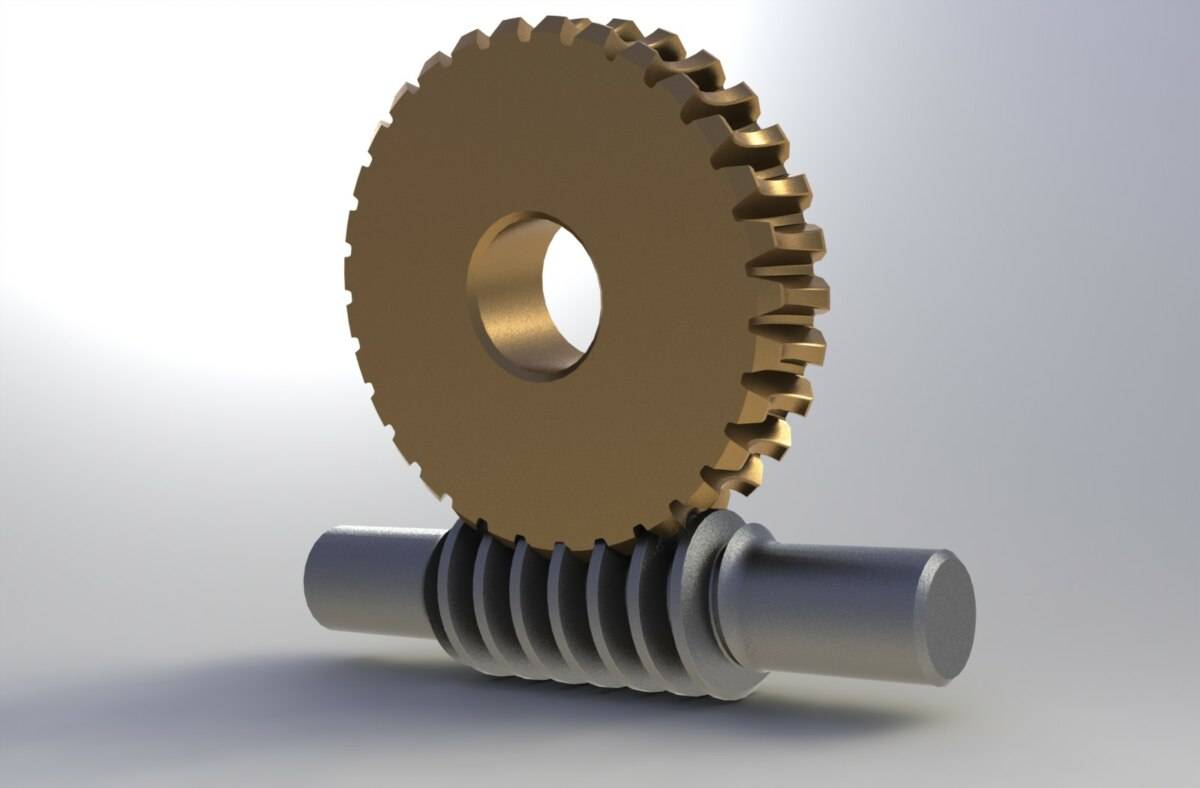

Червячный редуктор

Достаточно простой и поэтому распространенный механизм, принцип действия которого предусматривает использование передачи с червячной резьбой в профиле. С точки зрения эксплуатации, это оптимальное решение для передачи оборотов между двумя осями, расположенными перпендикулярно. В частности, редукторы этого типа применяются в рулевом управлении легкового транспорта. К преимуществам червячных систем относят возможность выработки в одной ступени высокого передаточного числа (до нескольких сотен). Кроме того, червячный редуктор бесшумен, отличается плавным ходом и не требует применения тормозных устройств, поскольку предусматривает активацию собственного механизма торможения при достижении определенного уровня передаточного числа.

Устройство редуктора

Виды редукторов

Назначение редуктора это передача крутящего момента от привода к исполнительному механизму и изменение крутящего момента и угловой скорости, в том числе и направление вращения вала. В машиностроении применяются червячные, цилиндрические, конические, планетарные, волновые и другие виды редукторов. Они применяются для привода барабанов лебедок грузовых и пассажирских лифтов или конвейерных лент, в червячных и шестеренных талях, для вращения валков прокатных станов и т.д. Основной рабочий орган редуктора это зубчатое колесо, которое входит в зацепление с сопряженным колесом, обеспечивая передачу крутящего момента. В цилиндрическом редукторе, применяемом для передачи крутящего момента между параллельными валами, применяется цилиндрическое зубчатое колесо, зацепление в котором может быть прямозубым, косозубым или шевронным. Для передачи вращения между перпендикулярно расположенными валами применяются червячный или конический редуктор. В червячном редукторе применяется т.н. червячная передача, состоящая из червяка и червячного колеса. Червяк может быть цилиндрическим или глобоидным. В коническом редукторе применяются конические колеса с прямозубым или косозубым зацеплением, оси вращения которых расположены под 90° друг к другу. Наиболее сложным, производительным и дорогим является планетарный редуктор, который применятся для передачи вращения между соосными валами, где требуется обеспечение больших передаточных чисел, высокой производительности и компактности.

Как устроен редуктор

Рассмотрим назначение и устройство редуктора, принцип работы на примере двухступенчатого цилиндрического редуктора.

Основные элементы редуктора это корпус, в котором смонтированы детали редуктора, тихоходный вал, обозначен буквой Т и быстроходный вал (Б), промежуточный вал и зубчатые колеса. Так как основное назначение редуктора это повышение крутящего момента за счет редуцирования, т.е. уменьшения угловой скорости вращения выходного вала, то тихоходный вал соединен с исполнительным механизмом, а быстроходный вал соединен с приводом (электродвигатель, гидромотор или ДВС). На быстроходном валу смонтировано зубчатое колесо, которое вращается с теми же параметрами, что и быстроходный вал. Это зубчатое колесо входит в зацепление с колесом большего диаметра, расположенным на одном конце промежуточного вала. За счет разницы в диаметрах промежуточное колесо вращается медленнее, но с большим крутящим моментом. На второй конец промежуточного вала смонтировано зубчатое колесо меньшего диаметра, но вращающееся с той же скоростью и моментом.

Малое колесо промежуточного вала передает вращение на зубчатое колесо тихоходного вала, имеющее больший диаметр, поэтому снижение скорости вращение и прирост момента повторяются. Таким образом, в таком редукторе выполнены два зацепления, производящие уменьшение скорости вращения и увеличение крутящего момента. Каждое зацепление имеет свое передаточное отношение равное отношению угловых скоростей или диаметров колес. Передаточное отношение редуктора это произведение передаточных отношений отдельных пар колес. Таким образом, получаем двухступенчатый редуктор, состоящий из двух пар зубчатых колес, передающих крутящий момент. На данном примере мы узнали, как устроен редуктор.

Устройство и работа планетарного редуктора

Червячный, цилиндрический и конические редуктора имеют, в общем, схожую конструкцию – зубчатые колеса соединены последовательно и в зацепление всегда находятся два колеса, причем каждый вал приводится в движение своим колесом. Это обеспечивает простоту конструкции, надежность, однако приводит к увеличению габаритов и массы.

В планетарном редукторе применен иной принцип устройства и работы. Простая планетарная передача состоит из шестерен-сателлитов 2, закрепленных на водиле 4, вращающихся вокруг центральной, солнечной шестерни 1, при этом опорой для шестерен-сателлитов служит неподвижная коронная шестерня 3. Вращение передается несколькими сателлитами, которые вращаются вокруг солнечной шестерни. Вследствие этого уменьшается нагрузка на центральное колесо. Передаточное отношение определяется отношением угловой скорости солнечной шестерни к угловой скорости водила. Планетарные передачи так же могут быть многоступенчатыми, где применяется несколько рядов сателлитов и солнечных шестерен, что увеличивает передаточное число до 1000 и более. Планетарные редуктора применяются в приводах требующих высоких оборотов, например приводы транспортных машин, коробках передач, сервоприводах и т.д.

Классификация червячных редукторов

Могут устанавливаться самые различные типы червячных редукторов, все зависит от области применения механизма. Основная классификация выглядит следующим образом:

  1. Материал деталей может быть самым различным, в большинстве случаев внутренние детали изготавливаются из углеродистой стали. Корпус часто представлен чугунной емкостью со специальными выемками для фиксации подшипников, вала и других элементов.
  2. Разное число заходов также можно назвать основным критерием классификации.
  3. Направление резьбы червячного вала также является одним из признаков, по которым проводят классификацию.
  4. Профиль резьбы.
  5. Тип применяемого винта.

Редуктор червячный одноступенчатый получил весьма широкое распространение на сегодняшний день. Это связано с тем, что он маленький и может применяться для передачи большого усилия. При необходимости можно установить редуктор червячный двухступенчатый, который может не только изменять параметры передаваемого усилия, но и регулировать их в небольшом диапазоне.

Конструктивные особенности редуктора

Конструктивное исполнение – это корпус, внутри которого находятся все элементы передачи – валы, шестерни и подшипники, зубчатые колеса и другие. За счет разницы передаточных чисел сопряженных шестерен, редуктор может снижать скорость вращения выходного вала, относительно скорости входного. Благодаря этому свойству, редуктор активно используется как привод для разных двигателей и механизмов. Универсальность применения, которой обладает редуктор, предопределяет его широкое применение в промышленности.

Для работы, например, конвейера, нужны подшипники и приводные цепи, способные обеспечить движение различных транспортеров и грузовых площадок. Все конвейерные механизмы приводит в движение мотор-редуктор, представляющий собой электродвигатель, конструктивно совмещенный с центральной шестерней редуктора любого типа передачи.

Благодаря тому, что мотор-редуктор имеет простую конструкцию, он не требует постоянного технического обслуживания, а его компактные размеры позволяют закрепить на раму подъемного механизма, не занимая лишнего пространства. В редукторах высокоточного позиционирования, используются радиально-аксиальные подшипники, установленные в композитные положения, обеспечивающие плавное и бесшумное вращение вала. Редукторы разного типа устроены по своему, их валы могут находиться как в одной плоскости, так и под углом друг к другу. От этого зависит производительность редуктора и его передаточное число.

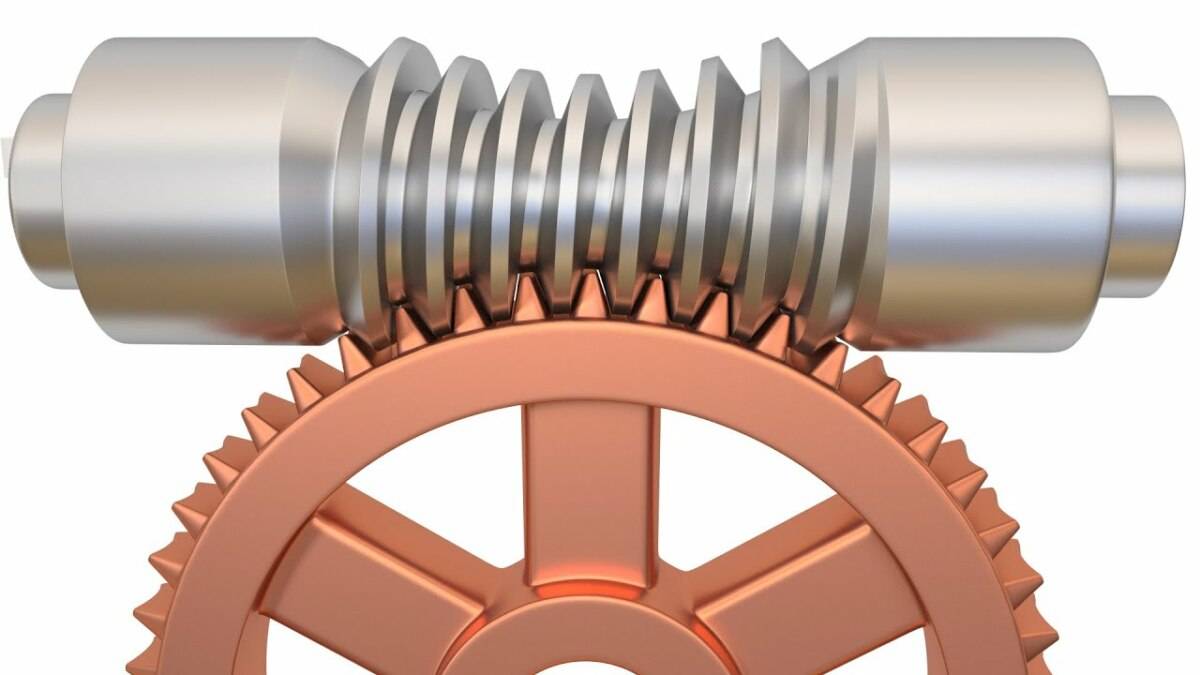

Червячная передача

Так как при определенных обстоятельствах вращательные движения выполняются под углом, то здесь требуется соответствующая система. В данном случае речь идет про червячную передачу. Как правило, главным элементом такой схемы выступает компонент цилиндрической формы. Кроме того, могут использоваться глобоидные механизмы, архимедов винт или эвольвентные изделия. В частности, это напрямую зависит от текущей поверхности, где расположилась резьба, а также от типа применяемой резьбы. В данном случае для вычисления передаточного отношения здесь используется число заходов всего червячного механизма. Как правило, этот показатель варьируется от единицы до четырех. Для того, чтобы высчитать необходимое число компонентов зацепления, здесь нужно использовать таблицу передаточных отношений для схемы червячного типа. В этой таблице собраны оптимальные данные, которые позволяют правильно подобрать правильное соединение для определенного изделия.

Необходимо принимать во внимание тот факт, что для червячной передачи присущи некоторые характерные недостатки. В частности, в процессе работы конструктивные элементы сильно нагреваются. В процессе работы может проявляться эффект проскальзывания

Существенный минус такой передачи в низком коэффициенте полезного действия. Червячные передачи не отличаются высокой надежностью. При работе могут появляться заедания, а также затормаживание. Из-за большого числа недостатков подобные механизмы в современном автомобилестроении применяются достаточно редко

В процессе работы может проявляться эффект проскальзывания. Существенный минус такой передачи в низком коэффициенте полезного действия. Червячные передачи не отличаются высокой надежностью. При работе могут появляться заедания, а также затормаживание. Из-за большого числа недостатков подобные механизмы в современном автомобилестроении применяются достаточно редко.

Принцип работы устройства

Редуктор понижает давление газа при выходе из баллона

Различают приборы прямого и обратного действия. Принцип работы газового редуктора определяется конструкцией.

В варианте прямого действия газ из резервуара через штуцер давит на клапан, газовая смесь проникает в камеру высокого давления. Теперь пропан давит изнутри – прижимает клапан пружиной и перекрывает доступ следующей порции газа. Рабочая мембрана медленно возвращает клапан, давление газа уменьшается до рабочего – той величины, с которой работает плита.

При снижении напора пружина расслабляется и освобождает клапан. Последний открывается под напором газа, поступающего из резервуара, и весь цикл повторяется.

Такого типа регуляторы делятся на 2 вида:

  • Одноступенчатый – с 1 камерой, где снижается давление. Минус – показатель газа на выходе зависит от величины на входе.
  • Двухступенчатый – включает 2 камеры. Газ последовательно проходит камеру высокого и рабочего давления и лишь затем подается к плите. Такая конструкция позволяет установить любое значение на выходе, вне зависимости от напора в баллоне и более точно регулировать показатели. Скачки давления исключаются.

Регуляторы могут оборудоваться подводом дополнительной энергии за счет установки пневматических и гидравлических датчиков или электронных автоматических устройств.

Принцип работы редуктора давления газа обратного действия другой. При поступлении газа клапан сжимается, перекрывая доступ следующей порции смеси. Регулятивный винт заставляет сжиматься базовую пружину. При этом мембрана между камерами изгибается, а передаточный диск давит на обратную пружину. Клапан поднимается и пропускает газ из баллона.

В рабочей камере редуктора давление растет вместе с показателем в баллоне или трубе, по которой подается смесь из газгольдера. Основная пружина распрямляет мембрану, передаточный диск двигается вниз и давит на обратную пружину. Последняя вновь сдавливает пропускающий клапан и перекрывает подачу.

Принцип работы редукторов

Так как в основе работы редуктора лежит передача и преобразование крутящего момента, основной характеристикой механических редукторов является тип механической передачи, которая в них используется.

Типы передач:

  • Цилиндрическая зубчатая передача – один из самых надежных и долговечных типов передач, обеспечивающий высокий ресурс использования. Как правило, применяется в редукторах с особо сложным режимом работы. Этот тип передач подразделяется на прямозубные передачи, косозубчатые и шевронные передачи;
  • Коническая зубчатая передача – в отличие от предыдущей имеет оси входных и выходных валов, которые пересекаются друг с другом. Роторы с такой передачей используются когда необходимо изменить направление передаваемой кинетической энергии;
  • Червячная передача – это механическая передача от винта («червяка») к зубчатому колесу. Имеют достаточно высокое передаточное отношение и относительно низкое КПД. Бывают однозаходные и многозаходные;
  • Гипоидная передача (спироидная) – использует для передачи конические колёса со скрещивающимися осями (колеса могут иметь косые или криволинейные зубья). Такой тип передачи отличается низким шумом работы, плавностью хода и высокой нагрузочной способностью;
  • Цепная передача – как понятно из названия, использует гибкую цепь для передачи механической энергии. Состоит из двух звёздочек (ведущей и ведомой) и цепи, состоящей, в свою очередь, из подвижных звеньев. Это один из самых универсальных, простых и экономичных типов передач;
  • Ремённая передача – передача энергии при помощи гибкого ремня за счет силы трения или сил зацепления (в случае с зубчатыми ремнями). Состоит из ведущего и ведомого шкивов, а также приводного ремня. К преимуществам можно отнести недорогую стоимость, бесшумность и плавность работы, а также легкий монтаж и компенсацию перегрузок за счет проскальзывания;
  • Винтовая передача – преобразует поступательное движение во вращательное, и наоборот. Как правило, представляет собой конструкцию, состоящую из винта и гайки. Бывает передача качения и скольжения. Эта передача чаще используется не для перемещения, а для закрепления. Применяется в регулировочных винтах, приводах исполнительных органов механизмов, различных инструментах;
  • Волновая передача – относительно новый тип передач, характеризующийся очень высоким передаточным отношением. Работает за счёт генерирования волн на гибком колесе, оснащенным меньшим количеством зубьев чем жесткое колесо, и смещения колесо относительно друг друга на разницу зубьев за один оборот. Среди достоинств – малый вес, высокая кинематическая точность, способность передачи момента через герметичные стенки.

Число ступеней редуктора

Как правило, редукторы, состоящие только из одной передачи, встречаются крайне редко. Такой тип редукторов называется одноступенчатым. Куда больше распространение получили двух-трех и многоступенчатые редукторы, причем в таких редукторах могут встречаться как передачи одного типа, так и несколько различных передач, комбинированных между собой. Общее передаточное отношение редуктора напрямую зависит от типа используемой передачи и количества ступеней. В некоторых механизмах количество ступеней может до десятков и сотен тысяч.

Валы редуктора

Размещение различных передач в одном корпусе редуктора позволяет разместить опоры валов с очень точно соблюдённой соосностью и строго выдержанными межосевыми расстояниями. Передача крутящего момента может осуществляться между параллельными, пересекающимися и даже перекрещивающимися валами. Взаимное расположение валов определяет, какой именно тип передачи будет использоваться в данном редукторе. Так, например, для передачи вращения между валами, расположенными параллельно используются цилиндрические зубчатые передачи. Если валы пересекаются – применяют конические зубчатые передачи, а в случае с перекрещивающимися валами оптимальным будет применение червячных, зубчато-винтовых и гипоидных передач. По количеству возможных скоростей выходного вала редукторы можно разделить на механизмы с постоянным показателем передаточного отношения (односкоростные редукторы), а также на двух – и многоскоростные редукторы, с возможностью изменения передаточного отношения.

Конструктивные особенности

Существует два типа конических редукторов:

  • узкие;
  • широкие.

Под узким типом редуктора подразумевается то, что ширина зубчатого колеса будет равна четверти внешнего конусного расстояния. Передаточные числа в диапазоне 3-5, а число зубьев у шестерни 20-23. У редукторов широкого типа ширина колеса варьируется в пределах от 0,3 до 0,4 внешнего конусного расстояния. Значения передаточных чисел будут 1-2,5, а количество зубьев шестерни от 25 до 28.

На рисунке ниже изображен чертеж конического редуктора, на котором видно, что зубчатые колеса соприкасаются под определенным углом. Валы установлены на однорядные роликовые подшипники и находятся в закрытом корпусе с крышкой. В большинстве случаев, материалом для корпуса служат сталь или чугун, но встречаются модели из легких сплавов. В конструкции используются шестерни конического типа, имеющие прямые или косые зубья. Использование радиальных подшипников позволяет выдерживать большие осевые нагрузки.

По типу исполнения, конические редукторы могут содержать одну или несколько ступеней, с увеличением которых будет задействовано большее количество валов и конических пар. Самыми распространенными на сегодняшний день являются редукторы конические одноступенчатые. Благодаря двухступенчатым и трехступенчатым агрегатам получается достичь требуемого вращающего момента и реверсивного движения.

В независимости от количества ступеней, вращение к редуктору от электродвигателя передается при помощи муфты, клиноременной или цепной передачи. На рисунке ниже изображена кинематическая схема одноступенчатого редуктора.

Смазка конической пары осуществляется при помощи масляной ванны. Одна из шестеренок частично погружена в масло и при вращении перемещает часть масла на другую шестерню, с которого масла вновь капает в ванну. Во время работы агрегата часть масла попадает на внутренние стенки корпуса, в которых находятся технологические отверстия. Через них масло попадает к подшипникам и смазывает их.

Конструкция и назначение редуктора

Механизм, служащий для понижения угловой скорости и одновременно повышающий крутящий момент, принято называть редуктором. Энергия вращения подводится на входной вал редуктора, далее в зависимости от передаточного отношения на выходном валу получаем пониженную частоту и увеличенный момент.

В состав редуктора в зависимости от типа механической передачи обычно входят зубчатые или червячные пары, центрирующие подшипники, валы, различные уплотнения, сальники и т.д. Элементы редуктора помещаются в корпус, состоящий из двух частей – основания и крышки. Рабочие механизмы редуктора при работе непрерывно смазываются маслом путем разбрызгивания, а в отдельных случаях применяется принудительный насос, помещенный внутрь редуктора.

Существует огромное количество различных типов редукторов, но наибольшую популярность получили цилиндрические, планетарные, конические и червячные редукторы. Каждый тип редуктора имеет свои определенные преимущества и недостатки, которые следует учитывать при конструировании оборудования. Основными же критериями для подбора редуктора являются определение необходимой мощности или момента нагрузки, коэффициента редукции (передаточного отношения), а также монтажного расположения источника вращения и рабочего механизма.
