Вертикально-фрезерный станок 6Р12

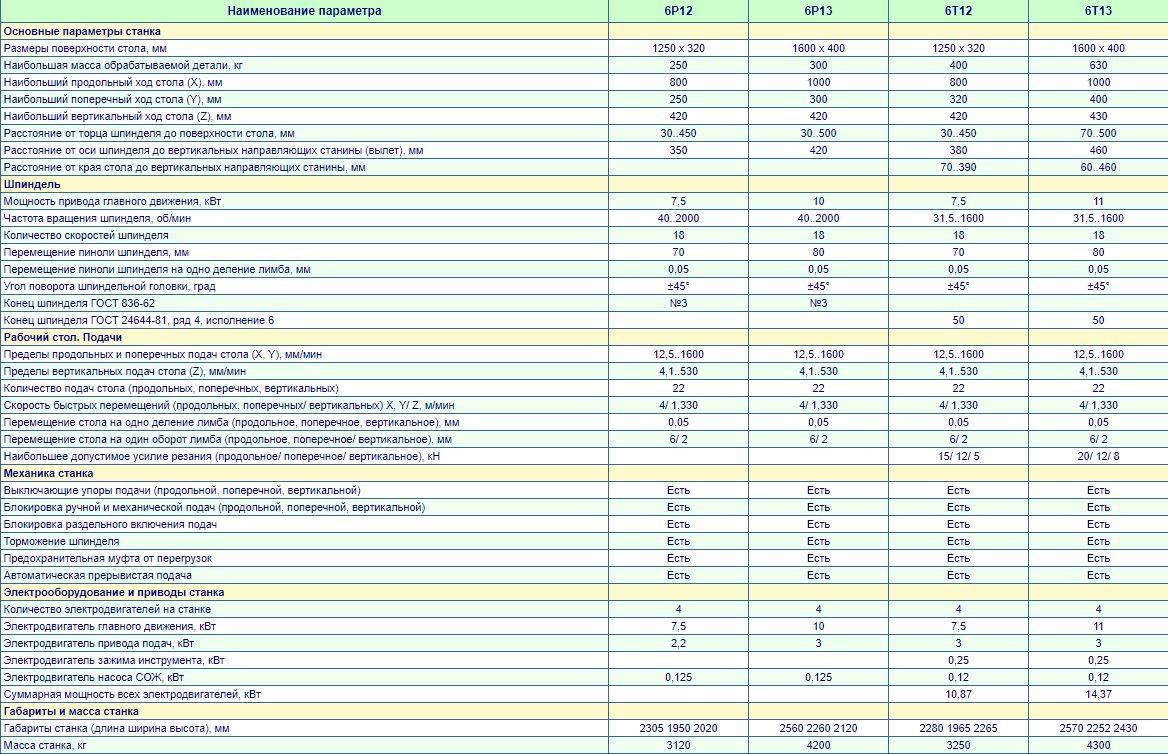

Основные технические характеристики

Характеристики указаны в листе технической эксплуатации. В частности, это:

  • Н класс точности по ГОСТ 8-71 и 8-82;
  • габариты стола — 1250 на 320 миллиметров;
  • от стола до торца — до 450 миллиметров;
  • по вертикали станины — 350 миллиметров;
  • максимальный вес обрабатываемого элемента — до 250 грамм.

Скорость работы определяет сферу использования и эффективность работы станка

Поэтому особое внимание при планировании конструкции было уделено характеристикам шпинделя. В частности, параметры следующие:

  • частота вращения — от 40 до 2 тысяч оборотом в минуту;
  • число скоростей — 18;
  • отверстие — 29 миллиметров;
  • пиноль — 70 миллиметров сдвиг;
  • максимальный угол поворота — 45 градусов.

Прибор оснащен различными механическими девайсами. Установлены для облечения работы сотрудника:

  • блокировки подач;
  • упоры подач;
  • предохранительные муфты;
  • блокировки включения передач независимо друг от друга;
  • возможность резкой подачи.

Установлено три электродвигателя в станке, при этом кВт в первом 7,5, а в приводе передач — 2,2. Общий показатель мощностей составляет 9,8 кВт.

В сравнении с другими моделями оборудования 6Р12 довольно габаритный и массивный инструмент. Его масса составляет 3120 килограмм, но производитель допускает, что она может быть несколько увеличена. Длина составляет 23,05, ширина — 19,50 а высота 20,20 сантиметров.

Ремонт

Как ранее было отмечено, популярность данный станок завоевал по причине высокой пригодности к ремонту. Некоторые неисправности можно решить самостоятельно без вызова специалиста-наладчика.

Распространенные неполадки следующие:

  1. Двигатель, который приводит в движение шпиндель, работает на протяжении всего времени обработки. Проблемы с электрической схемой или самим мотором могут стать причиной нагрева и появления сильного шума. Решение проблемы требует профессионального вмешательства, самостоятельный ремонт может еще в большей степени усугубить положение. Наиболее серьезной проблемой можно назвать сгорание обмотки.
  2. Может возникнуть звук стука в подшипниках. У вертикально-фрезерного станка есть огромное количество вращающихся элементов, которые устанавливаются на подшипниках. При недостаточной смазке и длительной эксплуатации без проведения восстановительных работ подшипники выходят из строя, начинается повышенный износ других элементов.
  3. Возникают проблемы и с коробкой подач и скоростей. Длительная эксплуатация становится причиной, по которой зубья шестерен изнашиваются. Ремонт предусматривает замену изношенных элементов.

Схема вертикально-фрезерного станка относительно проста, при необходимости можно получить быстрый доступ ко всем элементам конструкции.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Правила и инструкция по эксплуатации, паспорт

Инструкция по эксплуатации содержит в себе отдельные схемы для подшипников, строповки, смазки, кинематики, а также описание электрического оборудования. Для деталей, которые подвержены быстрому износу также предусмотрен отдельный чертеж каждого элемента.

Унификация позволяет использовать детали от аналогичных станков такой же серии. При работе на оборудовании 6Т12 следует строго выполнять все правила техники безопасности, поскольку, в противном случае агрегат способен травмировать человека:

  • проверка заземления перед началом работы;
  • проверка соответствия напряжения в сети с тем, которое необходимо станку;
  • обязательно проконтролировать исправность тормозного, сигнального и кнопочного устройств;
  • убедиться в налаженной охладительной и смазочной системе;
  • работать следует в спецодежде, с заправленными под головной убор волосами и плотно застегнутыми рукавами;
  • запрещено подходить к станку под воздействием алкоголя или наркотических средств, а также различных медицинских препаратов.

Для допуска к работе на таком оборудовании специалист проходит обучение, а также специальный инструктаж по технике безопасности. При любой проблеме с работой основных узлов, необходимо отключить двигатель и провести первичную диагностику оборудования, чтобы выявить причину и устранить поломку.

Технические характеристики

Оборудование 6Т12 предназначается для обработки заготовок из стали, чугуна, цветных металлов. Основные технические характеристики станка:

  • основной шпиндель движется с частотой вращения – 31.5- 1600 об/мин;
  • конус основного шпинделя – 50;
  • подача стола вдоль – 12.5-1600 мм/мин;
  • подача стола поперек – 12.5-1600 мм/мин;
  • вертикальная подача – 4.1-430 мм/мин;
  • мощность главного шпинделя – 7.5 кВт;
  • перемещение стола вдоль – 80 см;
  • перемещение поперек – 32 см;
  • поперек – 42 см.

Масса агрегата составляет 3250 кг. Габариты станка:

  • длина – 228 см;
  • ширина – 196.5 см;
  • высота – 226.5 см.

Стол имеет размеры – 320х1250 мм.

Сведения о производителе вертикально-фрезерного станка 6Р12

Производился станок на Горьковском заводе. Это государственное учреждение известно во всем мире, так как именно с его конвейера сходили лучшие виды оборудования для промышленных целей. Основан завод был в 31 году прошлого столетия, и уже через год он стал выпускать модели техники, предназначенные для работы с металлорежущими конструкциями.

Конкретно серия Р начала выходить в 1972 года. В этом же году появились модификации 6Р12, а вслед за ними и усовершенствованные 6Р12Б. Несколько лет спустя оборудование стало выпускаться с более унифицированной сферой использования — такие станки входили в серию М.

Сейчас Горьковский завод уже не занимается производством оборудования, но вместе с тем, разработанные его сотрудниками устройства можно приобрети в Российской Федерации С 2007 года большую часть приборов поставляет на иностранный и отечественный рынок так называемый Станочный Парк. Занимается выпуском классических и модификационных вариантов консольно-фрезерного типа.

Общий вид вертикального консольно-фрезерного станка

Станок вертикального типа, то есть так расположен пинольный шпиндель. Он находится внутри перемещающейся таким образом стойки. В наличии необходимые устройства и инструментарий, позволяющие обрабатывать практически любые поверхности

Обратить внимание следует изначально на то, что при работе с кривыми поверхностями будет использоваться контур по копирам, который возможно выполнять наконечником датчика

Через соплю подается СОЖ, используется специальный трубопровод. Есть механизм осевого перемещения самостоятельно — можно выпускать детали под 45 градусами. Используется в конструкции и синтетические варианты из очень твердых материалов, так как приводы мощные, станок имеет высокие показатели мощности. Оборудование можно встретить чаще на больших производственных мощностях, но не возбраняется их применение и при единичном производстве.

Расположение составных частей

Паспорт изделия содержит информацию о расположении составных узлов. Представлены они станиной, коробками передач и скоростей. Установлена головка поворота и переключения. Также есть управление, детально которое описано ниже в статье. Для удобства специалиста есть салазки и стол.

Расположение и перечень органов управления

Расположение управляющих систем описано в схеме, которая также идет совместно с инструкцией. Безусловно, эту информацию следует изучить специалисту, так как без этого опасно не только заниматься плановым осмотром и в случае необходимости ремонтом, но и выполнять привычные обязанности, связанные со станком. Представленные кнопки:

  • Стоп;
  • Пуск;
  • Быстрый стоп;
  • Импульсная;
  • Фиксация грибка;
  • Изменение положения головки.

Есть дублирующие кнопки, необходимые для работы в аварийном режиме. Указатели представлены Скоростью, Поворотом, Зажимом стола и шпинделя. Есть различные рукоятки, в частности:

  • включающийся перемещения продольные;
  • включающиеся перемещения поперечные;
  • вертикальная;
  • зажим салазок;
  • переключение скоростей;
  • дублирующие основные рукоятки.

Маховики есть ручных поперечных и продольных перемещений и дубликаты их. Переключатели ручного и автоматического управления, дополнительно установлены зажимы консоли и головки на базовой части аппарата.

6С12 станок консольно-фрезерный вертикальный. Назначение, область применения

Фрезерный станок 6С12 предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов торцевыми, цилиндрическими, концевыми, радиусными фрезами в условиях индивидуального и серийного производства. В серийном производстве, благодаря наличию полуавтоматических и автоматических циклов, станки могут успешно использоваться на работах операционного характера в поточных и автоматических линиях.

Вертикальные консольно-фрезерные станки моделей 6С12 представляют собой электрифицированные станки, обладающие высокой точностью и жесткостью.

На станках можно обрабатывать вертикальные и горизонтальные плоскости, пазы, углы, нарезать зубчатые колеса и прочее.

Фрезерование зубчатых колес, разверток, спиралей, контура кулачков и прочих деталей, требующих периодического или непрерывного поворота вокруг своей оси, производятся на данных станках о применением делительной головки или накладного круглого стола.

Благодаря наличию механизма выборки люфта в винтовой паре продольной подачи стола, на станке можно производить встречное и попутное фрезерование, как в простых режимах, так и в режимах с автоматическими циклами.

Наиболее эффективное использование станка достигается при обработке деталей методом скоростного фрезерования.

Применение станка в автоматическом цикле при обработке различных ступенчатых деталей, фрезеровании внутренних и наружных рамок и т. д. в условиях мелко и крупносерийного производства, позволяет решать задачи роста его эффективности.

Работа станка СФ15 (6С12) обеспечивает высокую точность фрезерования. Это достигается введением в привод подач узла замедления, сводящего до минимума инерционные перебеги стола и обеспечивающего высокую стабильность размеров при повторении циклов. На станке предусмотрен автоматический отвод детали от инструмента при ускоренных перемещениях стола и возврат ее в исходное положение при переходе на рабочую подачу, что предохраняет обработанную поверхность от повреждений инструментом и сокращает машинное время.

Гидравлический механизм выбора люфта в паре винт-гайка способствует сохранению постоянного натяжения независимо от степени износа гайки. Благодаря этому можно широко применять на станке прогрессивный метод попутного фрезерования. Наличие на станке поворотной шпиндельной головки и возможность перемещения шпинделя в осевом направлении позволяют производить фрезерование под различными углами.

Кнопками одновременно можно осуществлять движение стола в 2-х—3-х направлениях, а также толчковый режим (движение стола только при нажатой кнопке).

В зависимости от потребностей возможны следующие варианты управления:

  • Управление от рукояток
  • Управление кнопочное
  • Управление полуавтоматическое (маятниковый и скачкообразный циклы)

На станке 6С12 могут быть установлены поворотный стол, делительная головка и ряд других приспособлений, расширяющих технологические возможности станков.

Класс точности станков Н.

Все фрезерные станки в иллюстрированном каталоге

Российские и зарубежные аналоги станка 6С12

FSS315, FSS350MR, (FSS450MR) — 315 х 1250 (400 х 1250) — производитель Гомельский станкостроительный заводВМ127М — (400 х 1600) — производитель Воткинский машиностроительный завод ГПО, ФГУП

6Д12, 6К12 — 320 х 1250 — производитель Дмитровский завод фрезерных станков ДЗФС

X5032, X5040 — 320 х 1320 — производитель Shandong Weida Heavy Industries, Китай

FV321M, (FV401) — 320 х 1350 (400 х 1600) — производитель Arsenal J.S.Co. — Kazanlak, Арсенал АД, Болгария

Общий вид вертикального консольно-фрезерного станка

Станок вертикального типа, то есть так расположен пинольный шпиндель. Он находится внутри перемещающейся таким образом стойки. В наличии необходимые устройства и инструментарий, позволяющие обрабатывать практически любые поверхности

Обратить внимание следует изначально на то, что при работе с кривыми поверхностями будет использоваться контур по копирам, который возможно выполнять наконечником датчика

Через соплю подается СОЖ, используется специальный трубопровод. Есть механизм осевого перемещения самостоятельно — можно выпускать детали под 45 градусами. Используется в конструкции и синтетические варианты из очень твердых материалов, так как приводы мощные, станок имеет высокие показатели мощности. Оборудование можно встретить чаще на больших производственных мощностях, но не возбраняется их применение и при единичном производстве.

Расположение составных частей

Паспорт изделия содержит информацию о расположении составных узлов. Представлены они станиной, коробками передач и скоростей. Установлена головка поворота и переключения. Также есть управление, детально которое описано ниже в статье. Для удобства специалиста есть салазки и стол.

Расположение и перечень органов управления

Расположение управляющих систем описано в схеме, которая также идет совместно с инструкцией. Безусловно, эту информацию следует изучить специалисту, так как без этого опасно не только заниматься плановым осмотром и в случае необходимости ремонтом, но и выполнять привычные обязанности, связанные со станком. Представленные кнопки:

  • Стоп;
  • Пуск;
  • Быстрый стоп;
  • Импульсная;
  • Фиксация грибка;
  • Изменение положения головки.

Есть дублирующие кнопки, необходимые для работы в аварийном режиме. Указатели представлены Скоростью, Поворотом, Зажимом стола и шпинделя. Есть различные рукоятки, в частности:

  • включающийся перемещения продольные;
  • включающиеся перемещения поперечные;
  • вертикальная;
  • зажим салазок;
  • переключение скоростей;
  • дублирующие основные рукоятки.

Вертикально-фрезерный станок 6Р12, 6Т12, 6М12П, 6С12, 6Н12, 6Р12Б сегодня

Вертикально-фрезерный станок 6Р12, 6Т12, 6М12П, 6С12, 6Н12, 6Р12Б производился на нескольких предприятиях бывшего СССР. В настоящее время большинства из этих предприятий уже не существует. Вместе с тем ведущие станкостроительные заводы перешли на производство станков более современной конструкции, ориентированные на современный инструмент и высокие скорости резания. Такие станки оснащаются современными высококачественными комплектующими и надёжной электрикой. Благодаря применению компьютерного проектирования станин, повышенный класс точности для фрезерного станка, выпущенного на современном заводе, на сегодняшний день, скорее, правило. При этом цены на современные станки вполне сопоставимы с ценами на станки устаревшей конструкции.
