Устройство дренажа фундамента: в каких случаях он нужен и что советуют специалисты?

Технология устройства пристенного дренажа

Схема линейного дренажа вокруг дома

Эта система наиболее распространена в частном домостроении. Она требуется практически для всех объектов, поскольку позволяет избежать неприятностей при сильных осадках и в весенний период, когда верхний слой почвы обильно увлажнен. Помимо приведенного выше СП, при прокладке необходимо руководствоваться также СНиП 3.07.03-85* и СНиП 3.05.05-84.

Пристенный дренаж можно сделать двумя способами, выбор между которыми зависит от типа фундамента:

  • линейный (по СП эффективная глубина осушения до 4-5 м) по периметру отмостки для ленточных оснований;
  • пластовый в уровне песчаной подушки под фундаментные плиты (по нормам должны включать также линейный тип).

Пластовый дренаж под плитный фундамент.

Далее рассмотрена технология для наиболее распространенного линейного монтажа.

Требования к укладке

При проектировании дренажной системы необходимо учитывать требования к ее расположению:

  • глубина закладки пристенного дренажа — 30-50 см ниже подошвы фундамента;
  • уклон в сторону водосбора — 0,02 (на каждый метр 2 сантиметра);
  • максимальное расстояние от наружной грани ленты фундамента — 1м.

Перед прокладкой труб определяют верхнюю и нижнюю точку системы. Сначала определяются с точкой сбора (нижней), от которой будет осуществляться отвод воды из дренажа. После определения этой точки, высчитывают отметку верхней с учетом длины труб и необходимого их уклона.

Материалы и инструменты

Чтобы выполнить работу понадобятся следующие инструменты:

  • штыковая и совковая лопаты;
  • кирка;
  • электрический или пневматический перфоратор;
  • строительный уровень и рулетка;
  • тачка или тележка для транспортировки грунта;
  • ручная трамбовка или виброплита.

Для обустройства дренажной системы также понадобятся материалы:

  • трубы;
  • щебень или гравий;
  • песок;
  • геотекстиль;
  • полипропиленовая веревка.

Трубы для проведения водоотводных мероприятий согласно нормативным документам могут быть из асбестоцемента, керамики или пластика. Щебень следует выбирать с размером фракции (зерен) 20-40 мм. Песок применяют тот же, что и для обратной засыпки (среднезернистый или крупнозернистый).

Порядок выполнения работ

Схема пристенного дренажа фундамента.

Обустройство дренажа выполняют поэтапно:

  1. Гидроизоляция стен подвала. Чаще всего применяют мастику на основе битума. Наносят ее в несколько слоев , при необходимости армируют стекловолокном. Для фундаментов с глубиной заложения до 3 м достаточно гидроизоляции с общей толщиной 2 мм, для более глубокого заложения суммарную толщину слоев битума увеличивают до 4 мм.
  2. Отрывка траншеи под трубы с учетом требований к расположению.
  3. На дне траншеи укладывается подушка из песка, поверх которой расстилают геотекстиль. Ширина полотна должна быть такой, чтобы можно было обернуть трубу без зазоров.
  4. На геотекстиль укладывается слой щебеня толщиной 10 см ( или гравия), поверх щебня укладывается трубы с необходимым уклоном для самотечной работы системы.
  5. Трубы соединяются. На каждом повороте предусматривают вертикальный участок трубы (смотровой колодец) с крышкой. Это требуется для проверки и промывки труб.
  6. Поверх труб засыпается щебень или гравий, толщина слоя 15-20 см. Сыпучий материал оборачивается геотекстилем с нахлестом.
  7. Выполняют обратную засыпку песком с послойным трамбованием. Уплотнение можно выполнять виброплитой или ручной трамбовкой с увлажнением.

Несколько советов

Для грамотного проведения работ необходимо учесть:

  • дренажные отверстия в трубах должны быть меньше, чем минимальные размеры частиц щебня или гравия;
  • после оборачивание геотекстилем его дополнительно фиксируют полипропиленовой веревкой, куски веревки нужно заложить под геотекстиль заранее;
  • при большом числе поворотов нормами разрешается предусматривать смотровые колодцы через один;
  • при самостоятельном строительстве можно не выполнять гидравлические расчеты, а диаметр дренажных труб выбирать в пределах 110-200 мм;
  • слив воды из дренажного колодца (коллектора) можно выполнять в ливневую канализацию или на открытый участок после фильтрации через слой щебня (гравия).

При внимательном подходе к дренажу на стадии строительства он не доставит проблем при эксплуатации и прослужит десятки лет.

Чтобы сделать качественный фундамент, нужно подбирать соответствующие строительные материалы. Тут вы найдете качественный  геотекстиль для вашего фундамента, а также много другого строительного материала по выгодным ценам.

Оптимальный вариант обустройства дренажа

Существует не один вид дренажей. Но если конструкция с фундаментом, целесообразней применять именно два из основных видов.

Первый – это кольцевой — для защиты подвала от затоплений подземными водами. В основе используются трубчатые варианты дрен, укладываемые по контуру опорных конструкций.

Второй – это пластовый дренаж. Единственный минус его в том, что возводить можно только лишь на этапе возведения постройки, поскольку его необходимо оборудовать под фундаментной плитой на том же уровне, где и песчаная засыпка. Излишняя жидкость и влага за счет перфорированных труб проникает к колодцу, а от него в то место, которое выбирает застройщик. Это может быть канализация, водоем, рельефное углубление на территории или откачка и использование в хозяйственных целях.

Особенности дренажа для фундаментов различных типов

Дренаж при строительстве различных типов фундамента имеет особенности, которые влияют на состав системы. Разработаны и успешно применяются стандартные инженерные решения для отведения воды от типовых построек. Если возводимое здание и состав грунта не имеют аналогов, проектируется система, которая включается в генеральный план строительства.

Ленточный фундамент

Это наиболее распространенный вид основания для средних и небольших построек. Он используется на средних и устойчивых грунтах. Прекрасно показал себя при малоэтажном строительстве. Но если постройка возводится в низине, а в почве содержится избыточная влага, дренаж ленточного фундамента обеспечит долговечность сооружения. При эксплуатации здания ленточный фундамент испытывает действие разрушающих факторов.

  • Песчаная подушка размывается и заиливается – это вызывает неравномерные проседания здания.
  • Осенью вода активно впитывается в монолит бетона, с наступлением морозов она замерзает и разрушает объект.
  • Влага, содержащаяся в почве в непосредственной близости от ленты, зимой замерзает и расширяется, оказывая разрушительное влияние на структуру – эффект морозного пучения грунта.

С этими проблемами справится кольцевая или пристенная дренажная система фундамента. Определенный тип выбирается в зависимости от объема удаляемой влаги и состава грунта.

Свайный фундамент

Это очень надежная опорная конструкция, которая изготавливается из бетонных или металлических элементов и связывается в единое целое бетонной или стальной лентой. Такие системы активно применяются на проблемных грунтах (склонах, берегах водоемов, в заболоченной местности) и гарантируют высокую устойчивость постройки. Элементы, находящиеся в земле, также нуждаются в защите, которую может обеспечить эффективное водоотведение — дренаж свайного фундамента.

Такая конструкция реализуется различными способами.

  • Пристенный дренаж закладывается со значительным заглублением (ниже точки промерзания). Он освобождает сваи от избыточной гидростатической и механической нагрузки и отводит влагу непосредственно от опор.
  • Кольцевой применяется в более сухих условиях эксплуатации и гарантирует осушение значительных площадей, поскольку отступает от здания на расстояние до 5 — 7 м.
  • Для удаления поверхностного увлажнения применяются траншейные конструкции. В рассчитанных местах формируются неглубокие рвы, которые направляют поток к водоприемнику. Примером таких конструкций служит городская ливневка.
  • При высоком уровне подземных вод применяется вертикальное дренирование с помощью нескольких скважин-водонакопителей. Избыточная влага наполняет емкости и удаляется насосом. Разводку к скважинам можно выполнить из гибких пластиковых труб.

Своевременное удаление влаги из грунта позволит избежать коррозии металлических элементов и обмерзания бетонных конструкций. Для песчаных и каменистых грунтов такая защита не требуется.

Плитный

Если фундамент — это монолитная плита, то его дренаж проводят пластовым способом. Такой метод применятся для сложных грунтов с низкими несущими способностями.

  • Если под строительным участком расположена водная линза с непредсказуемыми свойствами.
  • Неоднородность и наслоение водонесущих пластов.
  • Строительство проводится в низине на глинистом грунте повышенной влажности.
  • Присутствие проточных водоносных слоев.

Пластовый дренаж фундаментной монолитной плиты осуществляется созданием слоя с высокой водопроницаемостью. Он формируется из щебня, песка, и других материалов средних фракций под некоторым уклоном к горизонтали. Если здание возводится на неровной местности, используется естественный уклон. Опорная часть плиты герметизируется, а на дно подсыпки укладывается мембранный материал.

Отводимая вода попадает в дрены, размещенные на некотором удалении, и выводится за пределы участка.

Коротко о конструкции дренажа

Поскольку я не занимаюсь проектированием дренажных систем, полноценный конструктив описывать не буду. Этим должны заниматься соответствующие специалисты. Здесь просто хочу отметить некоторые детали.

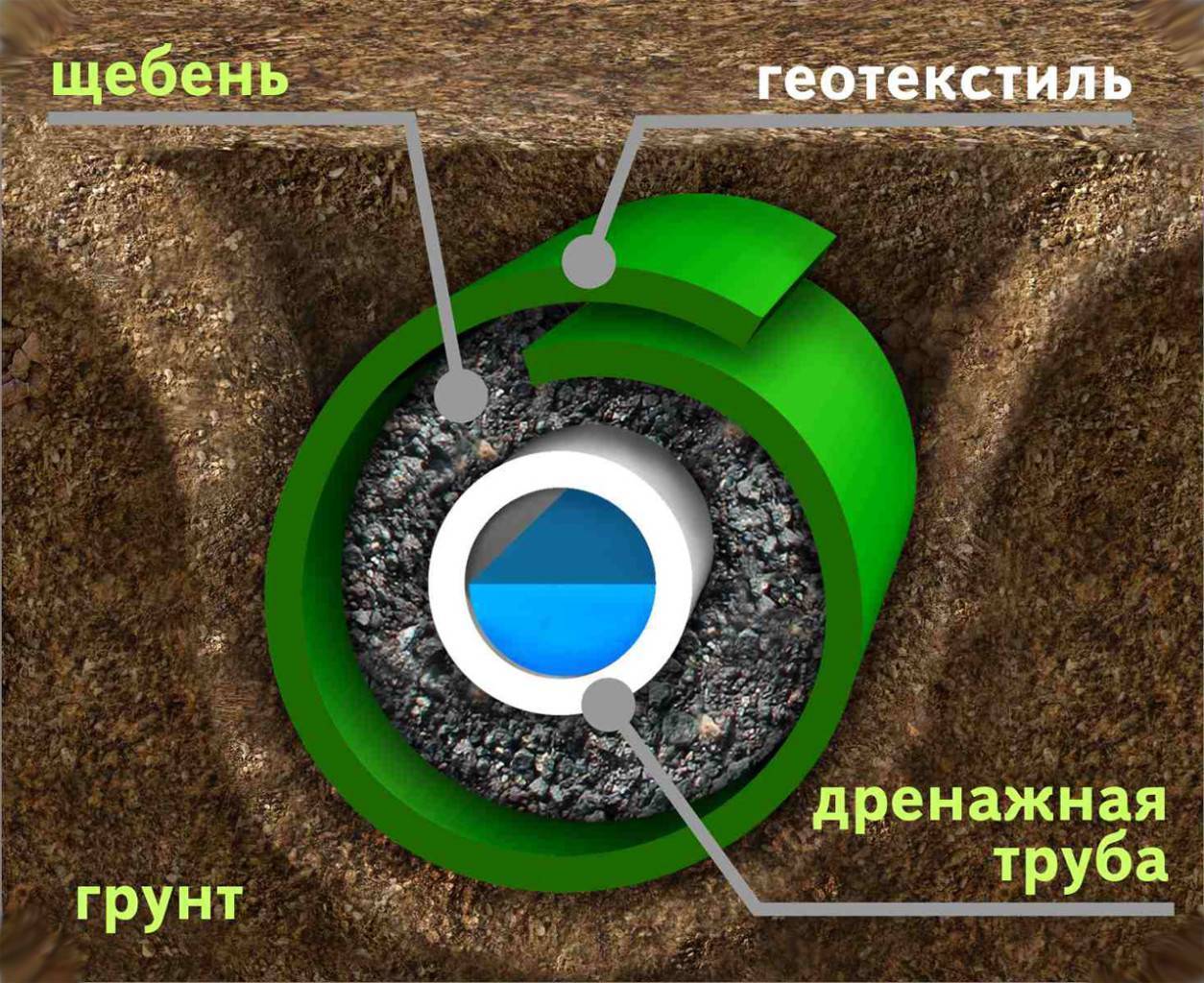

Самая распространенная конструкция дренажа представляет из себя перфорированную трубу (обычно пластиковую), вокруг которой делается щебеночная обсыпка. Нормативные документы рекомендуют соблюдать толщину от 15 см

Важно, что щебень должен быть из магматических или метаморфических пород, из хорошо сцементированного песчаника, но ни в коем случае не используйте известняк и другие карбонатные породы. Их размоет со временем

Щебень очень хорошо проводит воду, не проваливается в отверстия трубы, но его надо защитить от заиливания. Раньше для этих целей использовали крупный чистый (мытый) песок, сейчас активно применяют геотекстиль

Задача геотекстиля — не дать мелким частицам заполнить поры щебня и не допустить суффозию (особенно это важно в песках). Для этой цели вполне достаточно материала малой плотности

Если осушаются глинистые грунты, то советую вокруг геотекстиля сделать песчаную обсыпку толщиной от 10 см. Песок защитит сам геотекстиль от забивания его пор глинистыми частицами, дренаж прослужит дольше.

Чтобы система хорошо работала, на всех поворотах, а также не далее, чем через каждые 50 м для прямых участков, должны монтироваться смотровые колодцы. Вся система должна иметь одинаковый уклон не менее 0,003.

Какие материалы могут понадобиться

Перед началом выполнения работ следует рассчитать количество необходимых строительных материалов. Это не относится к насыпным субстанциям (гравий, щебень, песок), а касается специализированных деталей и узлов.

Если вы решили монтировать дренаж фундамента своими руками, ошибки могут привести к лишним затратам и снижению эффективности системы. Чтобы избежать этих неприятностей, для расчета следует привлечь специалистов. Например можете обратиться в компанию Водолов.

Для обустройства водоотводной системы вам понадобятся: проект или схема дренажа, дренажные трубы, геотекстиль, дренажные колодцы, свободное время или брида строителей.

Дренажные трубы

Применение высокотехнологичных пластиков практически вытеснило металлические изделия для формирования дренажных систем. Современные материалы имеют ряд неоспоримых преимуществ:

  • небольшой удельный вес;
  • простота монтажа и соединения;
  • невосприимчивость к коррозии;
  • невысокая стоимость;
  • хорошие прочностные качества – возможная глубина укладки в грунт 6 -7 м.

Строительный рынок предлагает специализированные дрены, изготовленные из гофрированной пластиковой трубы различного (100 – 200 мм) диаметра. Перфорация для поступления в трубу воды нанесена заводским способом. Благодаря ребрам жесткости они прекрасно выдерживают механическую нагрузку, внутренняя поверхность гладкая, что способствует самоочистке, а гибкость позволяет укладывать изделие под любыми углами. Дрены предлагаются готовыми к применению в оплетке из геотекстиля, для фильтрации применяется кокосовое волокно. Дренажная система фундамента, выполненная из таких материалов, прослужит долгие годы.

Вместо специализированных труб можно применить канализационные, но придется сверлить перфорацию самостоятельно, что занимает дополнительное время, да и соединение при помощи фитингов не всегда удобно.

Диаметр выбирается, исходя из длины конструкции и объема поступающей воды. Пропускная способность дренов должна обеспечивать поток любой мощности.

Пластиковые колодцы

Кольцевой или пристенный дренаж под любой фундамент не обходится без колодцев. Понадобятся изделия двух типов — ревизионные и накопительные.

  • Ревизионные — предназначены для контроля над системой. При обнаружении засора на определенном участке внутрь опускается насос, трубы промываются. Такие узлы устанавливается на каждом повороте или через 50 метров на прямых участках. Стандартный диаметр изделий 600 мм.
  • В накопитель попадет вся собранная вода. Если ее много, можно предусмотреть дополнительную емкость. Воду используют для полива и технических нужд.

Для соединения системы понадобятся заглушки, фитинги, переходники и другие мелкие детали. Соединения проводятся по герметизирующим прокладкам, которые обеспечивают отсутствие утечек. Все эти элементы всегда есть в наличии в Иркутске в компании Водолов.

Изготовление плитного дренажа

Обустройство дренажа фундаментной плиты

можно сделать самостоятельно, имея на руках соответствующий проект

При этом важно соблюдать все его требования и строительные нормы. Даже незначительное отклонение от расчетных проектных данных может стать причиной неэффективной работы водоотводов

При необходимости такие изменения нужно согласовывать с проектировщиком.

Монолитный фундамент требует особого подхода к строительству дренажа и выбору способа удаления воды. Только комплексные мероприятия дадут возможность сохранить прочность и долговечность строительных конструкций, а также защитить их от вод и влаги.

Первым этапом монтажа дренажа должна стать расчистка участка и изготовление траншеи. Далее создаются дренажные скважины. Расстояние между ними должно быть примерно 2-3 метра. Глубина на 1 метр ниже точки промерзания грунта. В такую скважину вставляется дренажная труба.

Траншеи вокруг фундамента роются на расстоянии не менее 0,5 метра. Глубина канавы принимается ниже плиты фундамента здания. Траншею засыпается песком и щебнем, а сверху делают отмостку. Таким образом, получается надежная ловушка для поверхностных и грунтовых вод.

Как обустроить классическую дренажную систему


Под дренажной системой необходимо понимать замкнутую систему из специальных перфорированных труб. Она располагается ниже самой нижней точки здания, а составляющие ее трубы (дрены) прокладываются под незначительным наклоном, чтобы вода естественным образом стекала вниз в специальный резервуар. Такой резервуар еще называют дренажным колодцем — данное устройство позволяет получить доступ к дренажу и при необходимости оценить его состояние и даже почистить систему, применив специальное оборудование. Грунтовые воды, попадающие в трубы, стекают в колодец, из которого воду можно отвести за пределы участка, применив самотечную систему или принудительную — с помощью насоса. Отвод воды от постройки позволяет избежать появления влажности в подвале, впрочем, не всегда можно добиться ожидаемого результата на все 100%, по крайней мере, дополнительным элементом водоотвода должна стать гидроизоляция фундамента.

Виды дренажа

Обустроить дренажную систему вокруг фундамента можно разными способами, наиболее оптимальный из которых определяется на этапе проектирования.

Пристенный

Система пристенного дренажа используется во время строительства объектов на глинистых почвах. Отличительные особенности объясняют ее применение чаще остальных.

Устройство пристенного дренажа выполняется по периметру фундаментной основы на некотором расстоянии. Размеры такого промежутка определяются индивидуально, при этом учитывается ширина фундаментной основы и места, где размещаются смотровые колодцы.

Пластовый

Из числа вариантов устройства дренажей, которые применяются на практике, наибольшим эксплуатационным опытом отличается именно этот вид. Изначально пластовый дренаж под фундаментную плиту устраивали на сложном участке, выделенном под строительство. Но со временем этот вид внедрили при возведении фундаментных конструкций различного типа и уровня сложности.

С обустройством пластовой дренажной системы под плитный фундамент здания стоимость проведения работ снижается. Основная причина заключается в том, что подстилающий щебневый слой уже предусмотрен проектной документацией. А вот для ленточного или столбчатого фундамента приходится выполнять обратную засыпку конструкции изнутри.

Технология обустройства пластовой дренажной системы достаточно проста, необходимо только во время рытья котлована соблюсти два основных требования:

  • глубина котлована увеличивается на один метр по отношению к габаритам объекта;
  • дно устраивается с небольшим уклонным углом от центральной точки к боковым частям будущей фундаментной конструкции.

Вместе с устройством такого дренажа фундамента предусматривается и гидроизоляция, предотвращающая затапливание фильтра и смешивание нерудных пород с почвенным составом. Структура подстилки получается слоистой, что и позволило назвать тип дренажной системы «пластовым».

Решение на обустройство именно такого дренажа для плитного фундамента принимается в случаях наличия одной из причин:

  • на участке имеется несколько водоносных горизонтов, отличающихся своими свойствами;
  • в вертикальном разрезе имеются напорные грунтовые воды;
  • если запланировано опустить подвальное помещение ниже уровня грунтовой влаги;
  • имеются риски капиллярного всасывания воды.

Схему пластового дренажа для плитной фундаментной основы рассчитывают и разрабатывают проектировщики, учитывая при этом особенности участка и характеристики будущего здания.

Кольцевой

Чтобы осушить почву и ликвидировать подтопление подвального помещения или цокольного этажа, устраивают кольцевой дренаж для фундамента. Он позволяет снизить уровень залегания грунтовой воды.

Получив нужную информацию, проектировщики определяют параметры обустраиваемого дренажа:

  • рассчитываются размеры дисперсионных воронок;
  • определяется оптимальное сечение дрена по притоку;
  • назначается расстояние от кольца дрена до фундаментной подошвы.

В обязательном порядке при выполнении расчетов учитывается факт наличия в водных потоках переносимых ими взвешенных частиц, что приводит к засорению дренажа и выводу его из строя. Данная особенность в проект закладывается в обязательном порядке.

При устройстве кольцевой дренажной системы для фундамента дома необходимо меньшее количество щебня по сравнению с пластовым типом.

Дренаж фундамента

Практически всегда при сооружении нового дома перед строителями встаёт вопрос: как бороться с грунтовыми водами и обильными осадками? Устройство дренажной системы – это одно из основных оградительных мероприятий, которые защищают целостность конструкции на долгие годы от подтопления подземными и наземными водами, и представляет собой систему водоканалов. Система может быть разной, и зависит от:

  • Уровня грунтовых вод.
  • Качества грунта.
  • Рельефа местности.

Разновидности дренажной системы

Весь дренаж можно разделить на закрытую и открытую систему. В свою очередь к закрытой системе можно отнести пристенную и кольцевую систему, также ещё имеется ливневая канализация. Открытая система дренажа выглядит как ров, вырытый в земле вокруг всего частного участка, или сада, в который собирается вся вода, то есть в этот дренаж стекается подземная вода и осадки. Закрытая система дренажа выполняется двумя способами: та же траншея или ров, которую заполняют щебнем, или же по траншее прокладывается система труб, которая засыпается почвой.

Исходные материалы

Для открытого дренажа кроме лопаты ничего не надо, но за таким видом дренажа необходим постоянный уход. В закрытой системе используются специальные трубы, в которые и происходит сбор подземных вод и вывод её или за пределы участка, или в ливневый колодец.

Вся дренажная система по всем правилам должна устанавливаться одновременно со строительством фундамента.

Для монтажа дренажа должна использоваться двухслойная дренажная труба. В том случае, если использовались в монтаже трубы длиной 6, или другой длины, то для соединения этих отрезков необходимо иметь в наличие соединительные муфты. При кольцевом дренаже для монтажа системы используются перфорированная труба.

Монтаж системы

Для того чтобы приступить к началу прокладки дренажа фундамента сначала надо определиться с типом почвы на участке и выяснить глубину подземных вод. Если же в доме имеется подвал, стоит провести небольшие расчёты, по которым необходимо определить глубину и расстояние дренажа от нижней части подвала. При правильном расчёте любой подвал останется всегда сухим.

На дно траншеи, куда будет укладываться труба, предварительно укладывается материал, который в свою очередь будет выполнять фильтрующую функцию: не будет пропускать глинистую взвесь. Сверху на материал укладывается мытый гравий, с фракцией на более 20 мм, слой этого материала должен быть не менее 15 см. Также обязательно надо следить за уклоном, который должен составлять 3 см на 10 погонных метров. При отсутствии уклона вода не будет уходить и останется вся в системе.

Уже на гравий укладывается дренажная труба, которую следует тем же гравием присыпать, это помогает зафиксировать систему на месте. После этого снова укладывается нетканый материал (геотекстиль), который будет служить защитой от заиливания системы. Затем сверху материала укладывается слой крупнозернистого песка. И в конце всего процесса укладывается слой плодородной почвы, которая может иметь толщину до 0,8 метров. Эта мера позволит использовать участок земли, на нем можно высаживать плодородные кустарники, которые имеют не глубокую корневую систему.

Для каждой ситуации свой тип дренажа

Для того чтобы можно было пользовать огородом или садом, который во время паводком и ливней превращается в сплошную грязь нужно вокруг участка вырыть открытый дренаж. Если дом строится с подвалом, то целесообразно монтировать пристенный дренаж. В том случае, когда здание не будет иметь подземных построек, подойдёт кольцевая дренажная система. Также не стоит забывать об установке ливневой системы, которая поможет справиться с сильными осадками и значительно облегчит нагрузку на дренажную систему.

Наличие грунтовых вод и отсутствие дренажной системы фундамента, даёт мало шансов зданиям. Влага, которая попадает в фундамент, может при любых морозах испортить целостность монолитного сооружения, что неизбежно приведёт разрушению всей постройки.

Виды дренажа для плитного фундамента

Устройство дренажа под фундаментной плитой может выполняться различными способами. Выбор оптимального решения остается за архитектором.

Виды дренажных систем

Кстати, дренажа при определенных условиях можно избежать. Это допустимо в том случае, если воздействие воды не превышает определенного предела, и можно обойтись усиленной гидроизоляцией. Но этот способ имеет свои особенности и часто недопустим.

Пластовый дренаж

Среди практически используемых вариантов обустройства дренажных систем фундаментов, наибольший опыт эксплуатации имеет пластовый тип. Первоначально он применялся на сложных участках строительства. Но постепенно стал внедряться для возведения оснований любого типа и сложности.

При создании пластового дренажа под плитным фундаментом стоимость выполнения работы существенно сокращается. Причина в том, что подстилающий слой щебня уже заложен в проектную документацию. Для других вариантов фундамента (ленточный, столбчатый) придется проводить обратную засыпку внутри конструкции.

Устройство пластового дренажа

В основе технологии создания пластового типа дренажной системы лежат простые и понятные принципы, которые упрощают работы. При рытье котлована необходимо соблюсти 2 правила:

  1. Сделать котлован на 1 метр больше габаритов здания.
  2. Создать малый уклон дна котлована от центра к боковым сторонам.

При обустройстве применяют геотекстиль – он призван предотвратить заиливание фильтра и перемешивание нерудных материалов с почвой.

Слоистая структура подстилки и дает название типу дренажа. Необходимо чередовать 10 см песка и 30 см щебня, которым и выравнивается дно котлована.

Принятие решения об устройстве пластового дренажа под плитным фундаментом осуществляется в том случае, если присутствует один из следующих факторов:

  • Наличие нескольких слоев водоносных горизонтов, которые имеют различные свойства.
  • Присутствие в вертикальном разрезе напорных подземных вод.
  • При опускании подвального помещения ниже водоупорных горизонтов.
  • Существование риска на возникновение капиллярного всасывания влаги.

Пластовый дренаж под фундаментную плиту

Схема на дренаж плитного фундамента рассчитывается и разрабатывается проектировщиком с учетом особенностей участка застройки и характеристик будущего строения.

Если принято окончательное решение, и вы определились нужен ли дренаж для плитного фундамента в вашем случае, то следует внимательно подойти к выбору конфигурации системы.

Кольцевой дренаж

Кольцевой тип дренажной системы для фундамента применяется для осушения почвы и ликвидации подтопления подвальных помещений и цокольных этажей. С его помощью удается понизить уровень грунтовых вод на участке. Замкнутая система данного дренажа требует большого числа точных расчетов и тщательного сбора исходной информации об участке, что достигается за счет проведения инженерно-геологических и специальных изысканий.

  1. Расчет размеров дисперсионной воронки.
  2. Определение необходимого сечения дренов по притоку.
  3. Расстояние от кольца дренов до подошвы основания.

Кроме того, при расчете дренажа обязательно следует учитывать тот факт, что с переносимой водой в потоке оказываются некоторые взвешенные частицы. Они со временем могут загрязнять дренаж и выводить его из строя. Этот фактор обязательно закладывается в проект.

При оборудовании системы кольцевого дренажа расходуется существенно меньший объем щебня, в сравнение с пластовым способом водоотведения.

Пристенный дренаж

Пристенная система дренажа применяется при строительстве зданий и сооружений на глинистых и суглинистых грунтах. Особенности данного типа дренажной системы обуславливают его применение на множестве объектов. Этот тип конструкции рассматривается.

Устройство пристенного дренажа

Обустройство поверхностного дренажа в данном типе производится по периметру здания на определенном расстоянии от стен. Величина этого промежутка зависит от ширины самого основания и мест размещения смотровых колодцев.

Установка дренажной системы для отвода грунтовых вод.

Систему глубинного дренажа, в отличие от поверхностного, используют для отведения высоко залегающих грунтовых вод от фундамента здания. Она представляет из себя систему перфорированных труб. Располагается непосредственно на глубине расположения почвенных вод и присоединяется к приёмному коллектору канализации.

Ввиду своей специфики глубинный дренаж обычно совмещают с устройством фундамента здания. Но если проблема с грунтовыми водами вскрылась позже, то особых трудностей её решение тоже не составит.

Ни в коем случае нельзя соединять между собой системы поверхностного и глубинного дренажа, так как глубинные трубы имеют отверстия для сбора влаги из грунта, а поверхностные предназначены именно для отвода дождевой воды за пределы защищаемого участка.

Так, к примеру, грубой ошибкой является соединение с системой водосточных труб, отводящих дождевую воду с крыши. Большой поток дождевой воды может попасть в трубы отвода грунтовых вод и затопить их, тем самым заводнив осушаемый грунт. Именно поэтому следует строго следить за разделением систем отвода поверхностных и грунтовых вод.

  1. Как и в случае устройства системы поверхностного дренажа, работы начинаются с изучения территории участка для определения естественных уклонов местности и мест монтажа дренажных труб. По полученным данным составляют схему дренажной системы.
  2. Методом ручного бурения рядом с фундаментом здания определяют глубину заложения грунтовых вод. Лучше всего производить эти работы весной, когда вода расположена ближе всего к поверхности.
  3. По составленной схеме производят разметку траншей с помощью колышков и верёвки.
  4. Откапывают траншею на 25-35 см. ниже глубины залегания грунтовых вод, на крутых поворотах траншеи и в местах соединения нескольких труб предусматривают приямки для смотровых колодцев.
  5. Засыпают выравнивающий слой песка толщиной 10-15 см. Песок при засыпке послойно трамбуют.
  6. Укладывают в траншею слой геотекстильной ткани так, чтобы края ткани закрывали стены траншеи.
  7. Выполняют засыпку щебня слоем 7-10 см.
  8. Укладывают дренажные перфорированные трубы отверстиями вниз.
  9. Устанавливают смотровые колодцы в предназначенных для них местах и соединяют их с дренажными трубами. Верх смотрового колодца должен быть выше уровня земли. Трубы в дренажных колодцах должны иметь разрывы для возможности их промывки в случае засорения.
  10. Производят засыпку труб щебнем так, чтобы слой щебня над трубой составлял 10 – 15 см.
  11. Закрывают слой щебня геотекстилем со стенок траншеи, закрепляя его верёвками.
  12. Выполняют обратную засыпку траншеи.

дренажная система для отвода грунтовых вод

Видео устройства глубинного дренажа:

Рекомендуемый уклон горизонтальных труб составляет 1-3 сантиметра на 1 метр длинны. Такой уклон оптимален для самотека воды и самоочистки труб от попадающих с водой частиц. Более сильный уклон заставляет воду стекать быстрее из-за этого снижается плавучесть твердых частиц и они задерживаются в трубе. Слишком маленький уклон замедляет течение воды и её поток теряет силу необходимую для смыва твердых частиц.

поведение воды и частиц в трубе в зависимости от её уклона

Чем меньше диаметр трубы тем больше оптимальный угол её наклона:

оптимальный уклон трубы в зависимости от её диаметра

Отвод собранной воды осуществляется одним из трех вариантов:

  • в дренажную трубу;
  • на поверхность земли, с дальнейшим оттоком по естественному уклону;
  • в канализационную систему

Отвод воды через дренажную трубу

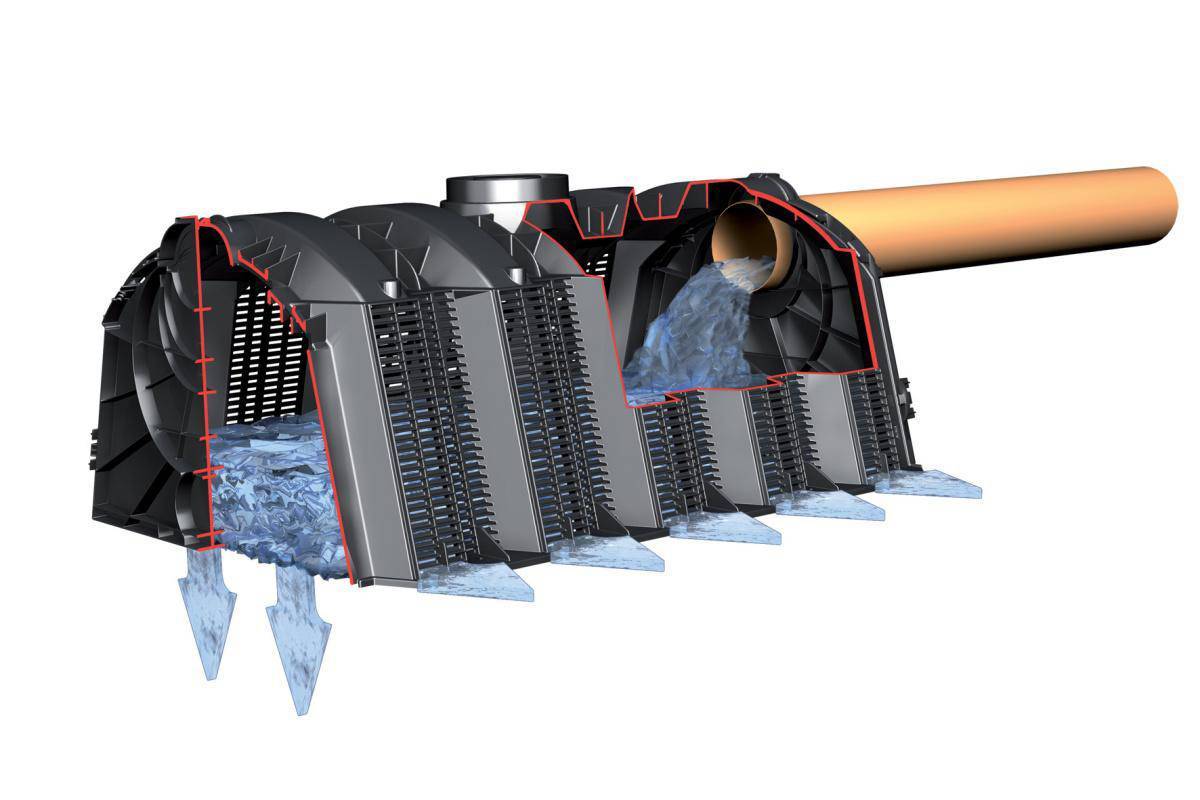

установка для отвода воды из дренажной системы в грунт

В случае отвода воды в дренажную трубу для её монтажа выполняются следующие работы:

  1. На расстоянии 3-5 метров от здания выкапывают траншею длиной 4 – 6 м. и глубиной 50 — 60 см.
  2. Дно траншеи засыпают песком.
  3. На песок укладывают слой геотекстильной ткани.
  4. Поверх геотекстиля насыпают слой щебня толщиной 10-15 см.
  5. На щебень укладывают перфорированную гибкую или жёсткую дренажную трубу отверстиями вниз
  6. К трубе с помощью переходников присоединяют трубы водоотведения.
  7. Затем поверх дренажной трубы насыпают слой щебня так, чтобы он закрывал её слоем 10 см. и сверху закрывают его геотекстилем.
  8. Производится обратная засыпку траншеи исходным грунтом.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
