Установка роторной косилки на мотоблок кентавр

Техническое обслуживание

По стандарту состояние работы оборудование проверяется через каждые 5 часов работы. Если интенсивность выше, то проверять также требуется чаще. Сроки обслуживания при различных вариантах:

при обкатке мотоблока косилка устанавливается и проверяется на исправную работу;
при длительном простое оборудования;
при замене любых деталей (чаще всего проблемными зонами являются диски с ножами и ремни, реже редукторная система);
ежегодная проверка и полное ТО.

Если происходила смена в мотоблоке важных элементов, то придется присоединять косилку и смотреть на исправность весь процесс с работой. В таком случае необходимо не использовать интенсивную эксплуатацию или длительную работу.

При обычном техническом осмотре проверяется затяжка крепления, рама на отсутствие трещин и сколов, состояние и натяжка всех типов ремней, а также заточка ножей и свободность их вращения.

Не забываем о техническом обслуживании данной косилки

Через каждые 50 часов обычной работы проверяется масло и производится его замена. Если эксплуатация производится в тяжелых или сложных условиях, то проверять масло желательно через каждые 25-30 часов.

Часто в качестве смазки используется Литол-24. Редуктор роторного типа имеет необходимость в 100 кубических сантиметрах, а верхний и нижний редукторы на углах по 50 на каждого.

Смазка в угловых редукторах меняется с полным снятием их в совокупности с приводной системой от ведомого шкива. После заливки они устанавливаются обратно. Роторный редуктор имеет необходимость в отворачивании корончатой гайки. После этого потребуется снять закрытие и ротор. Далее отворачивается четверка болтов, и снимаются шайбы пружинного типа. Только после проведенной процедуры снимается крышка редуктора, и заливается масло. После заливки производится обратная сборка.

Это интересно: косилка для мотоблока Салют 5.

Основными поломками считается износ ремней. Это происходит из-за неправильного натяжения. При отсутствии требуемого опыта лучшим вариантом считается обращение к специалисту или в сервисный центр.

Для Фаворита используется роторный вариант косилки из серии КР. Наиболее продвинутым вариантом считается КР 3, который обладает всеми качествами, позволяющими выполнять любой объем работы при правильном обслуживании. Требуется помнить, что технический осмотр и замена масла должны производиться регулярно, так как это позволит не беспокоиться о неполадках. После любого ремонта на оборудовании снова должны быть установлены все настройки, которые соответствуют характеристикам, указанным в инструкции.

Особенности роторной модели

Роторные косилки имеют простую конструкцию, что облегчает их обслуживание и ремонт. Рабочими органами являются диски, на которых вмонтированы ножи. Они закреплены на дисках при помощи подвижных шарниров. Дисков может быть от одного до нескольких. Чем больше рабочих дисков, тем шире будет площадь обрабатываемой поверхности.

Ножи для косилок

Цена на запасные части и комплектующие невысокая. На наши модели роторных косилок запасные части можно купить в любом специализированном магазине. Импортные модели не старше 10 лет обслуживаются не хуже. Косилки старше 10 лет импортного производства могут не иметь запасных деталей, так как некоторые модели уже не выпускают.

Владелец роторной косилки без труда облагородит лужайку перед домом и запасет траву на зиму для скота. Удобна небольшая модель для мотоблока во время очистки площадей вокруг плодовых деревьев и грядок.

Производят роторные косилки у нас, а так же за рубежом. Среди самых крупных и популярных моделей выделяются косилки для мотоблоков «Нева», «Заря», «Крот», «Фаворит». Модели отличаются количеством рабочих органов и регулировкой высоты среза травы. Для уборки травы на корм животным можно использовать модели с высотой до 20 см, на придомовой территории хорошо показали себя сенокосилки с высотой среза в 5 см.

Агрегатируется с мотоблокоми «Фаворит», «Крот», «Нева» роторная косилка несколькими способами:

Спереди — навесная;
Сзади — прицепная.

Отзывы лучше о навесных моделях к мотоблокам «Нева» и «Каскад», «Крот», «Фаворит». Их мощность выше и работать с мотоблоком проще, так как просматривается вся обрабатываемая площадь.

По способу покоса травы косилки роторные разделяют на виды:

Для скоса травы и укладки в ровный ряд. Подходит для покоса травы на сено.
Мульчирование травы. Измельченная трава быстро перегнивает, подходит для обработки лужаек.

Утяжеленная модель косилки «Заря»

Подбирая модель для своего мотоблока «Нева», «Салют», «Зоря», «Фаворит», «Крот» рекомендуется учитывать следующие факторы:

Особенности ландшафта. Цель приобретения (для покоса травы на сено скоту или для выравнивания лужайки перед домом)

Вес косилки (важно при транспортировке, так как большую модель перевозить сложно). Производительность (для небольшой лужайки достаточно самой миниатюрной косилки с небольшой мощностью)

Вид скоса травы (для заготовки сена на корм скоту не подойдут модели, которые мульчируют траву).

Правила установки самодельного оборудования на мотоблок

Даже если косилка собрана правильно, то все равно она не позволит получить необходимый результат, если присоединение ее к силовому агрегату будет проведено неверно. Устанавливая самодельное оборудование необходимо соблюдать определенные требования:

перевести мотоблок в реверсный режим;
любое подключение оборудования к валу отбора мощности производят, устанавливая узел соединения в гнездо сцепки;
зафиксировать крепление посредством шкворня с пружиной. Если пружина отсутствует, то это может стать причиной выхода из строя прицепного механизма;
при установке необходимо обязательно закрыть ножи защитным кожухом;
скашивание травы следует начинать с малых оборотов с включенной муфтой сцепления;
при работе с косилкой все повороты нужно выполнять аккуратно без резких движений, не торопясь.

Какой бы вид оборудования, роторный или сегментный, к своему мотоблоку вы ни предпочли, для самостоятельного изготовления, собранное устройство должно быть совершенно безопасным для того кто им управляет и для окружающих. Поскольку устройство работает с довольно высокими оборотами, то при ненадежном креплении диск с ножами, сорвавшись, может нанести серьезную травму вам и окружающим. Поэтому, решив сделать своими руками подобное оборудование, стоит хорошо взвесить свои силы и определиться хватит ли у вас умения и опыта для такой работы. Вполне возможно лучше будет купить готовое приспособление и сохранить свои силы и время.

Click to rate this post!

Прицепная косилка Berkut

Категория: кормление

Прицепная косилка Berkut предназначенный для кошения травы в непринужденной и высокоурожайной (при увеличении 150 ц / га) со скоростью высокого трансляционного (9-18 км / ч), чтобы обеспечить одновременное сплющивание урожая с укладкой шара в башнях.

Снимите косилку с помощью косилки (Berkut Uno) может использоваться для кошения травы и укладки в раковине.

Косилка используется во всех областях землепользования, особенно на полях с выровненным полем, но важным аспектом является то, что он не предназначен для использования на каменных полах.

Технические характеристики.

Технические характеристики
тип	пол KRP-302
Производительность в течение 1 часа основного времени, га / час, до
Производительность за 1 час работы, га / час, до
Объединить вес без запасных частей и упаковки, не более, кг / т>
Рабочая ширина, м	3,2
Габаритные размеры, мм, не более рабочее место длина — ширина высота Транспортная ситуация длина — ширина высота	6800 3560 1530 6100 3560 1530
Скорость работы, км / ч, не более
Скорость транспортировки, км / ч, не более
Потребление энергии, кВт, не более
Скорость вращения, об / мин, до
Тяговый трактор с ВОМ, об / мин
Совершенство,%, не менее
Высота растения, см ± 2 натуральные травы посеянные травы	6 8-е место
Ширина цилиндра на наконечник, мм, не менее
Пожизненная, летняя

Качественные аргументы в пользу буровой косилки Berkut

При уборке кормов все важно: машины, урожай, погодные условия. Berkut на земле демонстрирует невероятные быстрые и качественные результаты

Berkut на земле демонстрирует невероятные быстрые и качественные результаты.

Высокая производительность

Из-за высокой скорости вращения роторов — 3180 об / мин — косилка очищает, не повреждая корни урожая со скоростью до 15 км / ч, что повышает эффективность и вероятность хорошего урожая в следующем скашивании

Сохранение питательных свойств

Наличие бальзама в косилке позволяет быстрее высыхать и сохраняет полезные свойства наклонной массы.

экономный

Быстрое и эффективное удаление разрезаемого материала из области разреза благодаря специальной конструкции косилок пластин и изогнутых лопастей, что позволяет экономить потребление энергии и работать на более высоких скоростях.

Легкий доступ к режущей балки

Легкий и легкий доступ к разделочной доске из-за возможности подъема передней крышки газонокосилки, что значительно сокращает время технического обслуживания и не требует использования специального оборудования и инструментов.

Стабильное копирование топографии почвы

Равномерное давление на пол обеспечивает специальный балансировочный механизм, который обеспечивает плавное копирование поверхности без рывков.

Manevrljivost

Благодаря использованию роторных редукторов в приводной косилке трактор может выполнять маневры до 90 ° оборотов, что расширяет масштаб и позволяет работать в разных областях.

(Последнее обновление: 07/09/2017)

Ротационная косилка

Использование в пригородных зонах мотокультиваторов и всевозможных разъемов для их недавнего распространения, что неудивительно — механизация работы делает ее забавной, легкой и гораздо более производительной.

Роторная косилка для мотоблока – описание конструкции

Роторная косилка к мотоблоку – это вид навесного оборудования, функция которого заключается в скашивании сорняков и кустов на лугах и полях. Это приспособление успешно справляется с удалением травы на больших участках, почва которых не обрабатывается гербицидами.

Зачастую роторную косилку также называют дисковой – это связано с принципом ее работы и конструктивными особенностями. В зависимости от способа соединения с мотоблоком такая косилка может быть полунавесной, навесной или прицепной. Также навесное оборудование этого типа классифицируется по месту расположение режущих элементов по отношению к используемому мотоблоку. По этому факторы различают роторные косилки с передним, задним и боковым расположением режущих ножей.

В процессе эксплуатации на участке роторная косилка приводится в движение посредством передачи и колес мотоблока. Конструкция такого навесного оборудования крайне проста – один или несколько режущих дисков вместе с опорным колесом закреплены на раме. Как только опорное колесо начинает движение, вместе с ним начинают вращаться диски, осуществляющие скашивание растительности.

Области применение роторной косилки довольно обширны– она может применяться на пастбища, лугах и крупных огородах. При этом, чем больше дисков входит в конструкцию оборудования – тем большей может быть обрабатываемая площадь.

Как сделать своими руками

Собрать сенокосилку на мотоблок без опыта в металлообработке сложно. Не стоит заниматься этой работой, когда под рукой нет нужного инструмента и комплектующих. Но если хорошо разобраться в конструкции, подготовить необходимые чертежи и работать строго по ним, то можно сэкономить и сделать оборудование, которое не будет уступать заводскому.

Роторная косилка

Сложный вариант, так как нужно найти привод, за счет которого конструкция будет работать. Его можно купить там же, где продают готовые изделия, там обычно торгуют и запасными частями. Собирать надо в такой последовательности:

Найти готовый или сделать новый чертеж. Продумать размеры, особенности крепления к мотоблоку, систему передачи мощности от техники на косилку.
Купить привод для дисков. Он должен обеспечивать движение осей навстречу друг другу.
Подобрать металлические диски по размеру. Подойдут любые варианты, главное, чтобы они были сделаны из стали и имели одинаковый диаметр.
Сварить раму. Продумать, как закрепить на ней механизм. Присоединить диски, для этого можно сделать оси из толстостенной трубы либо металлического прутка.
По краям дисков закрепить по 3-4 ножа на равном расстоянии. Они ставятся на небольшие оси, чтобы при вращении они выдвигались наружу.
Закрепить шкив для привода и натяжной ролик. Тут надо учитывать длину ремня, необходимо хорошо натянуть его.

Совет!Перед дисками закрепить раму из трубы или уголка, если в траве попадется камень, она не допустит повреждения рабочих частей.

Закрепить все части прочно. Использовать качественный крепеж, затягивать соединения самоконтрящимися гайками, при вибрации они не откручиваются. Окрасить, чтобы металл не ржавел из-за высокой влажности и растительных остатков.

Сегментная косилка

Собрать ее на порядок проще. Но при этом нужно найти эксцентриковый механизм, который обеспечит движение рабочей части, сделать его своими руками сложно. Понадобится сварочный аппарат, несколько прямоугольных труб и болты толщиной не меньше 8 мм. Делать так:

Найти чертеж или сделать его с готового образца. Точно нанести размеры.
Сварить несущую раму. На ней будет крепиться и рабочая часть и узел, которым косилка будет фиксироваться на мотоблоке.
На раме сделать направляющие, в которых будет двигаться планка с ножами. Проще всего сделать их П-образной формы.
Собрать элемент с ножами, закрепить их на планке. Проверить, как он движется в направляющих.
Поставить две тяги, которые будут обеспечивать движение рабочей части. Присоединить их к эксцентриковому механизму. Поставить привод, через который будет передаваться мощность.

После сборки проверить, как косилка ставится на мотоблок. Поставить ремень, убедиться, что ролик обеспечивает хорошее натяжение. Провести пробный запуск на небольших оборотах. Если движение не прямолинейное, или есть какой-то люфт, разобраться и внести изменения в конструкцию.

Косилка-повозка

Этот вариант сделать проще всего, так как в конструкции нет сложных узлов. Можно приспособить в качестве повозки адаптор, который используют для вспахивания и других сельскохозяйственных работ. Но ее несложно собрать, соблюдая простые рекомендации:

Сделать чертеж. Предусмотреть такие факторы, как ширина обработки и длина тележки. Если она есть готовая, то адаптировать параметры под нее.
Поставить колеса на ось, приварить дышло для соединения с мотоблоком. Сверху поставить сиденье и опору для ног.
Сделать корпус косилки. Сварить ее из листовой стали толщиной в 1 мм или больше. Размер короба должен быть на 10 см больше диаметра ножа.
Сверху установить угловой редуктор, чтобы через шкив вращать ось. Нож сделать из стали, закрепить в нижней части.
Корпус прикрутить болтами к тележке. Предусмотреть систему регулирования высоты расположения.

Совет!Сделать косилку съемной, чтобы использовать тележку для других целей.

Обеспечить удобство управления мотоблоком. Важная часть – ременной привод, во-первых, натяжение должно быть хорошим, а во-вторых, лучше поставить кожух сверху, чтобы подвижная часть была закрыта. Можно не делать сиденье, а поставить колеса в задней части для упора и работать, как обычно.

Собрать косилку для мотоблока своими руками возможно только при подготовке подробного чертежа и наличии всех необходимых деталей. Механизм вращения проще купить в готовом виде, так как его сложно изготовить. Надо точно подогнать все элементы друг к другу и соединить их прочным крепежом, исключающим ослабление соединений от вибрации.

Роторная косилка

Роторная косилка для мотоблока Нева предназначена для скашивания травы, кустарников, которые имеют стебель диаметром до 1 см. Скошенная трава располагается на поверхности равномерными рядами, это упрощает ее сбор и сушку. Из-за небольших размеров и компактности оборудование легко транспортируется.

Мотоблоки и агрегатируются с навесными роторными косилками спереди, от привода агрегатов через клиновой ремень.

Роторная косилка выпускается в двух вариантах:

с 1 диском;
с 2 дисками.

К мотоблокам Нева подходят оба варианта.

Роторное навесное оборудование широко распространено у фермеров, т.к. справляется с большим объемом работ и отлично переносит сложные неровности на поверхности.

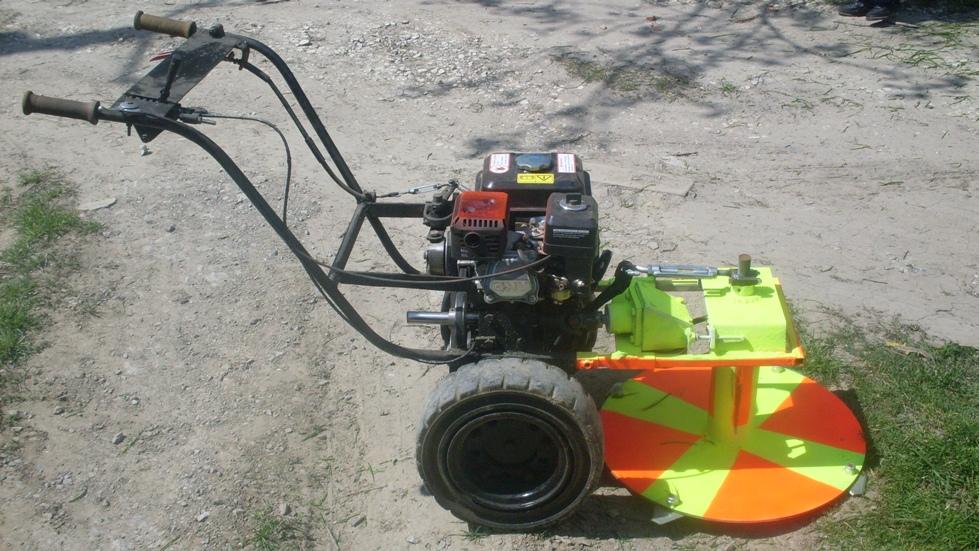

Однодисковая роторная косилка

Роторная косилка с 1 диском представлена моделью КР-05, специально выпущенной заводом «Красный Октябрь» (Санкт-Петербург) для мотоблока Нева.

Конструкция модели компактна, проста, состоит из 1 большого диска, позволяющего маневрировать и скашивать траву, кустарники в сложных местах.

Косилка роторная КР-05 имеет следующие технические характеристики:

Скорость передвижения — 2-4 км/ч.
Продуктивность — 0,15 га/ч.
Ширина захвата — 560 мм.
Скорость вращения диска — 2500 об/мин.
Высота покоса — 1000 мм.
Вес машины — 30 кг.
Размеры машины — 700х700х680 мм.

Подходит косилка для мотоблока Нева (МБ-2, МБ), Кадви, Ока.

Достоинства модели КР-05:

компактность;
мобильность;
удобство при эксплуатации;
простота конструкции;
высокая безопасность;
простая установка на мотоблок;
высокая маневренность;
доступная цена.

Из отзывов пользователей видно, что оно не так эффективно, как косилка с 2 дисками, но по маневренности и работе в ограниченных пространствах лидирует.

Двухдисковая роторная косилка

Для скашивания грубо-стебельной, травяной растительности, зерновых культур, мелких кустарников на больших площадях чаще применяют навесной механизм с 2 дисками. Он эффективно работает на ровной поверхности без препятствий: деревьев, ям, холмов, ограждений. На неровностях работает хуже, тяжелее эксплуатируется, но фермеры применяют его и на малых участках, обочинах дорог, склонах с небольшим боковым наклоном и крутизной.

Скошенная трава равномерно укладывается в отдельные ряды, сушится естественным образом и собирается.

Для мотоблока Нева используется роторная косилка Заря с 2 дисками, производителем которой является ОАО «Калужский двигатель».

Принцип действия косилки к мотоблоку Нева простой.

На дисках расположены 4 ножа, которые прикреплены шплинтами. При вращении дисков навстречу друг другу создается центробежная сила, выталкивающая ножи. Режущие лезвия работают до тех пор, пока работает двигатель мотоблока.

Косьба с 2 дисками значительно увеличивает площадь покоса. Для Зари она составляет 80 см и является отличным показателем.

Регулировка высоты скашивания травы осуществляется с помощью особых салазок.

Заря для мотоблока Нева имеет такие характеристики:

Размеры машины — 810х930х780 мм.
Вес — 33 кг.
Ширина обработки — 800 мм.
Эксплуатационная скорость — 2,87 км/ч.
Высота покоса — до 1000 мм.
Продуктивность — 0,2 га/ч.
Частота вращения режущего диска — 2370-2635 об/мин.
Регулируемая высота скашивания — 3-10 см.

Недостатки роторного навесного мезанизма Заря следующие:

Необходимость в тщательной проверке устройства перед запуском. Неправильное крепление ножей может привести к повышенному травматизму.
Постоянный контроль движений.
Наличие ограничений на скашиваемую траву. Она должна быть до 1 м и прямостоячей.

https://youtube.com/watch?v=ZtXWnhs-v2A

По отзывам пользователей, косилка Заря отличается качеством, надежностью, безотказной работой.

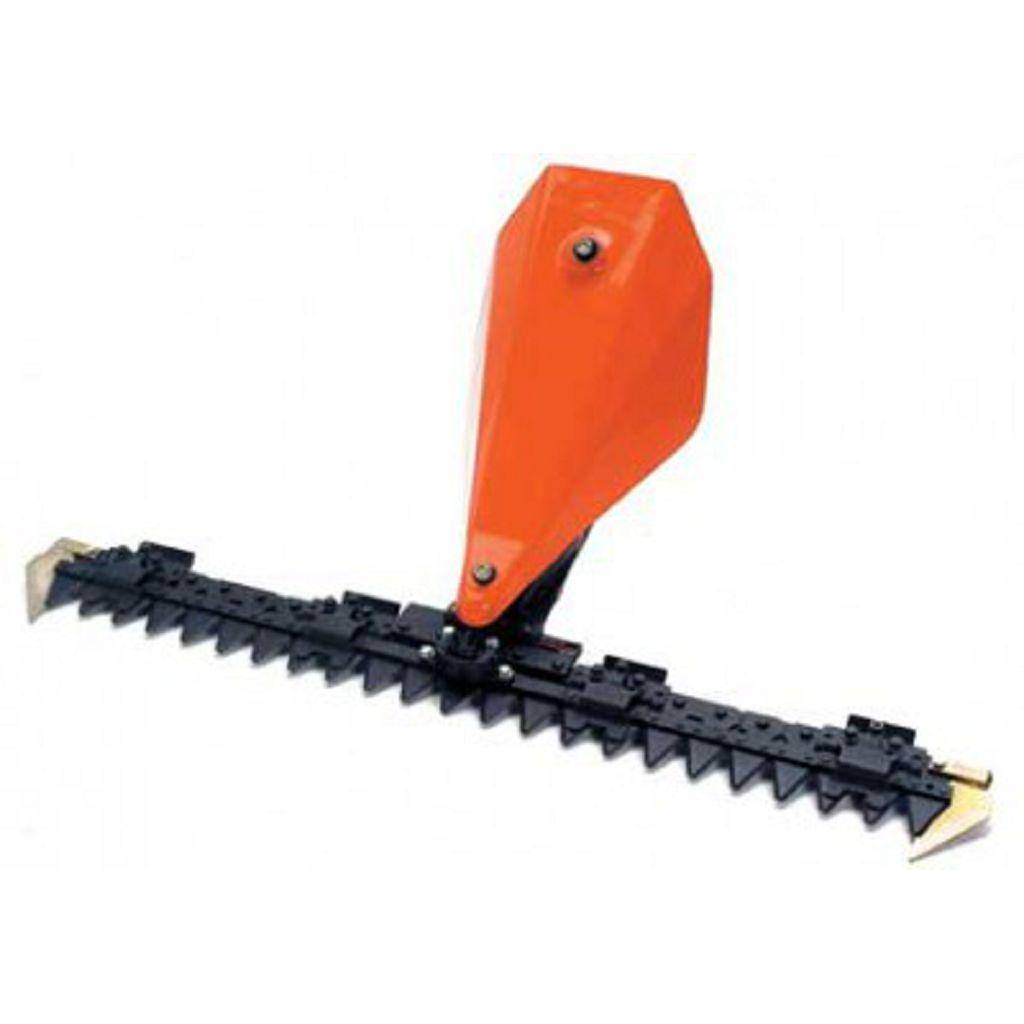

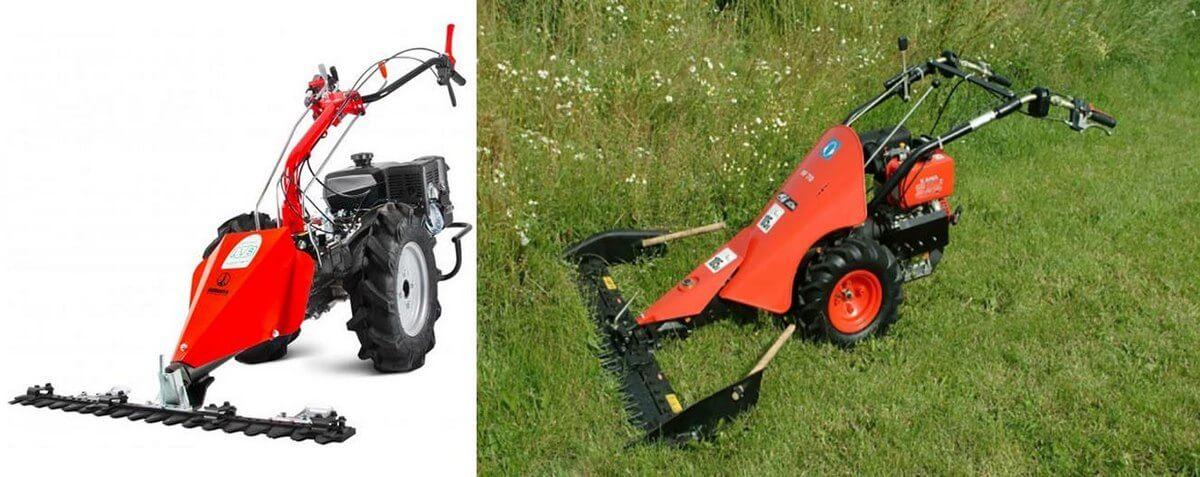

Что нужно знать о сегментных косилках для мотоблоков

Решение выбрать косилку для мотоблока на основе сегментной конструкции, базируется на особенностях её применения и использования.

Конструкция

В качестве небольшого отступления, хотелось бы отметить, что современная конструкция сегментных косилок спроектирована еще в середине позапрошлого столетия. И по сей день не претерпевала каких-либо серьезных изменений. В нее входит два ряда сегментов: один неподвижный, жестко закрепленный на раме, второй – подвижный, смонтированный на штоке. Последний ряд совершает поступательные движения относительно статичной рамы, а опавшая между сегментами растительность срезается.

Назначение

Сегментные устройства нашли широкое применение в местах скопления высокого травостоя, т.е. они крайне эффективны в условиях сильно заросших участков. Наиболее часто они применяются для заготовки травы на сено. Срез растительности происходит практически на уровне земли независимости от типа ландшафта. Заготовленное сырье складывается в валок, что обеспечивает удобство последующей сушки и сбора. Отдельно отмечается и высокая производительность косилки для мотоблока.

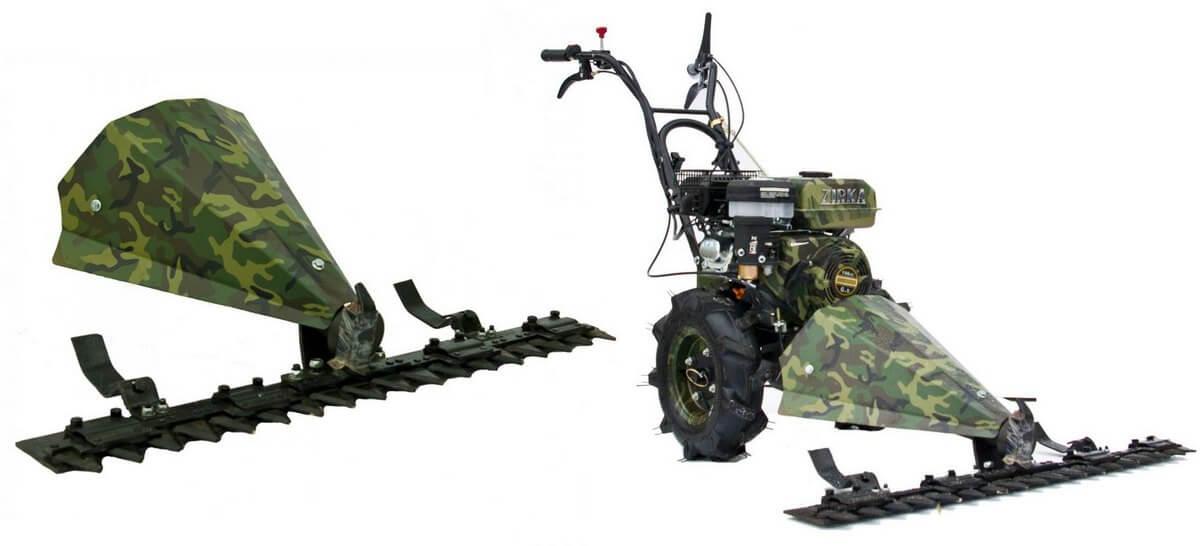

Виды сегментных косилок

Косилки сегментного типа выпускаются следующих типов:

пальцевые. В конструкции таких устройств установлены накладные пальцы, играющие роль защитного элемента для режущего сегмента. Они оберегают сегменты от попадания камней и других предметов в зону резания. Защитные пальцы существенно увеличивают срок эксплуатации оборудования без ремонта.
беспальцевые. Применяются преимущественно там, где шанс попадания камня или другого твердого предмета в зону резания маловероятен. Как правило, это места, где покос проводится регулярно на протяжении многих лет, из года в год.

Отзывы, собранные на основе многолетнего опыта использования подобного оборудования, позволили выделить его сильные и слабые стороны. Отмечаются следующие плюсы:

отсутствие вибрации при работе механизма;
простота подключения/отключения механизма к валу отбора мощности;
не требуется уделять дополнительное внимание на поддержание высоты реза;
ножи выполняются из высокопрочных сталей,
наличие надежных защитных кожухов и ограждение обеспечивает безопасную работу;
простота обслуживания и ремонта;
развитая сеть розничной продажи запчастей;
широкий ассортиментный ряд позволяет выбрать косилку для мотоблока требуемой модели.

Стоит также отметить и слабые «места» подобных устройств:

относительная высокая масса оборудования из наличия большого числа узлов и деталей;
по той же причине усложняется и ремонт, т.к. для доступа к требуемому узлу или детали требуется промежуточный демонтаж других элементов конструкции;
более высокая цена по отношению к роторной разновидности.

Меры безопасности по работе с сегментной косилкой

При работе с сегментными косилками следует знать и соблюдать следующие меры безопасности:

Перед запуском оборудования необходимо проверить надежность затяжки резьбовых соединений и крепления к мотоблоку;
Обслуживание и ремонтные работы следует осуществлять только при остановленном двигателе;
Требуется с интервалом в 2 часа проверять натяжение приводных ремней и резьбовых соединений устройства;
Скорость покоса выбирается, исходя из сложности рельефа и буйности растительности;
Непосредственно перед работой произвести проверку участка на наличие крупных камней и других предметов, которые могут служить причиной выхода из строя сегментных элементов.

Выше рассмотрены основные моменты конструкции, назначения и применения различных навесных устройств. Подобной информации уже достаточно для осознанного ответа на вопрос – роторная или сегментная косилка для мотоблока: какую выбрать? Но приведем еще несколько полезных советов и рассмотрим наиболее удачные модели на текущем рынке с/х оборудования. Более подробную информацию по моделям, какая косилка для мотоблока наиболее подходит, конкретные технические характеристики представлены на сайте.
