Установка
Вопрос о том, как установить радиатор отопления – наиболее важный после отказа от централизованной системы или демонтажа старого радиатора.
- Радиатор должен устанавливаться на подготовленную поверхность: покрашенную или отштукатуренную.
- Карандашом намечается уровень крепления нового радиатора. Оптимальными расстояниями считаются следующие: от подоконника – до 10 см, от стены – до 5 см, от пола – до 12 см.
- После этого радиатор можно крепить. Необходимо помнить, что при монтаже радиатор должен оставаться в фабричной упаковке. На упаковке делаются разрезы там, где это необходимо.
- На вход и выход устанавливаются муфты, для спуска воздуха необходимо наличие крана Маевского. Далее можно монтировать кран и клапан. Нелишним будет использование герметика.
- После монтажа радиатора отопления необходимо провести опрессовку.
Напомним, что все работы по сборке и установке радиаторов должны выполняться мастерами, имеющими профессиональные инструменты и опыт в данной области. Только благодаря этому, Вы сможете избежать затрат на дорогостоящий ремонт в дальнейшем.
Расчет
Итак, с выбором мы определились. Как рассчитать биметаллические радиаторы отопления по параметрам вашей квартиры?
При стандартной (2,5 – 2,7 метра) высоте потолков можно использовать простейшую схему расчета:
- На 1 квадратный метр помещения берется 100 ватт тепла;
- В зависимости от климатической зоны используется коэффициент от 0,7 (Крым) до 2,0 (Якутия);
Теплоотдача секции в среднем оценивается в 180 ватт.
Крепление
Как повесить биметаллический радиатор на стену?
- Штатно для крепления используются штыревые кронштейны, которые вкручиваются в пластиковые дюбели;
- Вместо них можно использовать отрезки гладкой стальной арматуры диаметром 10-12 мм, вбитые в предварительно просверленные отверстия чуть меньшего диаметра.
Обвязка
Какие комплектующие для биметаллических радиаторов понадобятся при их установке своими руками?
- Комплект радиаторных пробок (4 штуки, наружная резьба ДУ25). Диаметр внутренней резьбы проходных пробок определяется количеством секций прибора: если их меньше 10, достаточно подводки условным диаметром ДУ15, если больше – лучше взять пробки с внутренней резьбой ДУ20;
- Дроссель или термоголовка и шаровый кран с американками для подключения к пробкам. Дроссель позволит регулировать теплоотдачу прибора вручную, термоголовка – автоматически, в зависимости от температуры воздуха в комнате;
- В верхней по стояку квартире радиатор придется укомплектовать краном Маевского для стравливания воздуха.
Какие трубы использовать для подключения? Желательно – гофрированные нержавеющие.
Предлагаем ознакомиться Обзор радиаторов отопления Purmo и их технические характеристики
С чем связана эта инструкция?
Они обладают высокой прочностью на разрыв;
- Они гнутся с минимальным радиусом и не требуют точной подгонки размеров;
- Они монтируются компрессионными фитингами с использованием пары разводных ключей.
Советы по сборке
Радиаторные пробки герметизируются паронитовыми или силиконовыми прокладками – теми же, которые используются, чтобы нарастить биметаллический радиатор дополнительными секциями.
Прочие соединения подматываются нитью-герметиком Тангит Унилок или льном с краской.
Как рассчитать, какой радиатор нужен для конкретного помещения?
Все достаточно просто.
- Поначалу рассчитывается то количество тепловой энергии, которое необходимо для прогрева помещения в зависимости от его объема, и для компенсации возможных тепловых потерь. Причем, учитывается довольно внушительный список разносторонних критериев.
- Затем производится корректировка полученного значения в зависимости от планируемой схемы врезки радиатора и особенностей его расположения на стене.
- Итоговое значение покажет, какой мощности необходим радиатор для полноценного обогрева конкретной комнаты. Если приобретается разборная модель, то можно заодно просчитать и количество необходимых секций.
Что нужно для эффективной работы батарей?
Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.
Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.
Шаг 1: Независимо от типа прибора отопления, установка его включает ряд аналогичных этапов. Сначала выполняется разметка стены и установка кронштейнов под радиатор.
Шаг 2: Перед креплением радиатора необходимо проверить правильность его установки строительным уровнем. При необходимости лучше перенести кронштейн до подключения.
Шаг 3: Если нет претензий к расположению прибора отопления, производится подсоединение его патрубка к трубе подачи.
Шаг 4: Затем проводится подключение к трубе, отводящей остывший теплоноситель из радиатора к котлу отопления.
Решив самостоятельно заниматься установкой новых батарей или заменой радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:
- размер и тепловая мощность отопительных приборов;
- место их расположения в комнате;
- способ подключения.
Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.
Среди моделей отопительных приборов, представленных на рынке, лучше выбирать, ориентируясь на материал и тепловую мощность, указанную производителем
Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.
Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.
В зависимости от места и способа монтажа отопительного прибора, будут разные теплопотери. Самый неудачный вариант – радиатор полностью закрытый экраном
Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог.

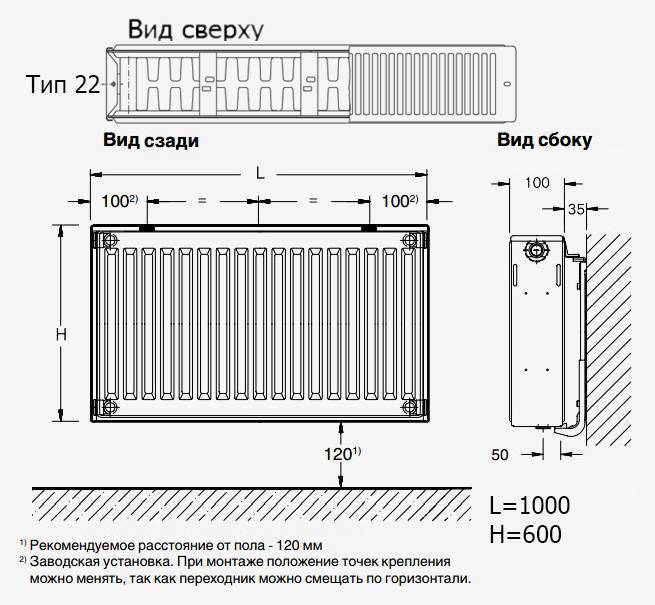

Также следует придерживаться таких основных правил монтажа батареи под окном:
- все радиаторы в одной комнате располагаются на одном уровне;
- ребра конвекторов в вертикальном положении;
- центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее);
- длина батареи не менее 75% от длины самого окна;
- расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.
От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.
Выдержав основные нормы по размещению радиаторов, можно максимально предотвратить проникновение холода в помещение через окно
Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть.
Значит, выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.
Информация
При строительстве или ремонте жилого помещения важнейшим вопросом является его обогрев. Расчет эффективной системы отопления – ответственная задача для строителя-теплотехника. Однако, можно самостоятельно сделать расчет радиаторов отопления по площади помещения с помощью онлайн калькулятора. Необходимо только ввести известные данные в программу.
Функции калькулятора
Калькулятор для расчета радиаторов отопления на квадратный метр или по мощности секций является онлайн программой и состоит из:
- блока окон «Вид радиатора»;
- десяти строк ввода данных;
- блока окон «Тип подключения»;
- четырех строк с выводом готовых расчетов.
Программа произведет расчет количества секций радиаторов отопления; тепловых потерь помещения; удельных теплопотерь помещения; количества тепла, выделяемого одной секцией. Всю полученную информацию можно сохранить в файле PDF или вывести на печать.
Принцип работы на калькуляторе
Для получения готовых расчетов следуйте нижеуказанному алгоритму:
Выберете необходимый вид радиатора. В строке ниже автоматически появится мощность одной секции выбранного вида радиатора, в ваттах. В строках 2-4 укажите размеры комнаты: длину, ширину, высоту в метрах. Выберете качество остекления. Выберете площадь остекления (равна отношению площади окна к площади помещения), в %. Укажите степень утепления. Выберете климатическую зону – регион проживания. Укажите количество внешних углов и стен комнаты. Выберете вариант помещения, которое находится над комнатой. Укажите температуру теплоносителя, в ℃
Это очень важно, например центральное отопление дает 70-80 градусов, а котел на твердом топливе если есть дома тёплый пол настраивают на 50-60 Выберете планируемый тип подключения
После этого появится следующая информация:
- Количество секций, в штуках.
- Тепловые потери помещения, в ваттах.
- Удельные теплопотери помещения, в Вт/м2.
- Количество тепла, выделяемого 1 секцией, в ваттах.
Полезная информация
Важнейшими техническими характеристиками различных моделей радиаторов отопления являются:
- Мощность секций радиатора. Чем больше мощность радиатора, тем выше теплоотдача и эффективность отопительного прибора.
- Рабочее давление радиатора. Высокий порог данного параметра позволяет выдерживать гидравлические удары и перепады давления в системе, увеличивает срок службы изделия.
- Материал и вес радиатора. Вид материала (металла, сплава) напрямую влияет на прочность и долговечность отопительного прибора, его коррозионную стойкость. Вес изделия важен при монтаже, особенно, если устанавливать радиаторы будет один человек.
На рынке радиаторов отопления присутствуют четыре основных вида: стальные, чугунные, алюминиевые и биметаллические радиаторы.
Стальные радиаторы – имеют хорошую теплоотдачу и относительно невысокую стоимость. Однако, они не достаточно устойчивы к гидроударам и высокому давлению, подвержены коррозии. Различают панельные и трубчатые радиаторы из стали.
Чугунные радиаторы – самый популярный и долговечный вид радиаторов в России для централизованного отопления. Обладают отличной теплоотдачей, стойкостью к коррозии и гидроударам. В то же время, радиаторы из чугуна долго нагреваются и долго остывают; имеют большой вес, что является недостатком при монтаже одним специалистом.
Алюминиевые радиаторы – одни из самых популярных современных видов радиаторов. Изготавливают литые и экструзионные радиаторы из алюминия
Отличаются высокой теплоотдачей и небольшим весом, что важно при установке приборов. При этом, они чувствительны к гидроударам и перепадам давления в системе отопления, быстро нагреваются и быстро остывают. Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов
Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес
Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов. Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес.
Справка
Радиатор отопления – отопительный прибор, конструктивно состоящий из отдельных элементов трубчатого или вытянутого вида – секций, с внутренними каналами, по которым циркулирует теплоноситель, как правило, вода. Тепло от радиатора отопления отводится конвекцией, излучением и теплопроводностью.
Первый этап установки
Учитывая то, что радиаторы сегодня представлены в огромном разнообразии, установка батарей отопления в частном доме начинается с его выбора. Идеальной системы отопления не бывает – каждый тип радиатора имеет свои плюсы и минусы, при этом выбирать следует именно тот вариант, чьи недостатки позволят системе функционировать максимально эффективно.
Чугунные
Фото 1 Схема чугунной батареи
Основное преимущество, которым обладают такие радиаторы – это прочность и продолжительный период службы, эксплуатировать их можно до 50 лет. Также данный металл без ущерба выдерживает агрессивные условия, в том числе, теплоноситель с различными примесями.
Среди минусов чугуна нужно отметить вес батареи и отсутствие эстетики.
Алюминиевые
Фото 2 Алюминиевые радиаторы
Такие батареи отличаются легким весом, внешним оформлением, высокими показателями мощности, составляющими примерно 190 Вт. Для квартир в многоэтажках они явно не подходят из-за невысокого качества теплоносителя, ведь алюминий из-за постоянного воздействия с грязной водой быстро окисляется, тогда как для частного дома подобный радиатор– оптимальный вариант благодаря высокой теплопроводности и низкой инерционности.
Биметаллические
Фото 3 Биметаллические батареи
Данный тип радиаторов наиболее надежен. В числе основных плюсов можно выделить следующее:
- устойчивость к резким перепадам давления в системе.
- высокая теплоотдача.
- стойкость к механическим повреждениям.
Стальные
Фото 4 Стальной радиатор
Это новые батареи для отопления, которые пока используются достаточно редко, они не успели завоевать большую популярность, но все же иногда встречаются. Площадь теплоотдачи высока, размер и вес небольшой, максимальная устойчивость к ржавчине, при условии, что они всегда будут заполнены.
Какие установить батареи отопления в частном доме можно решить, исходя из площади строения и его особенностей.
Видео и полезные советы
Выбрав радиатор, следует приступать к такому этапу, как установка батарей отопления в частном доме, видео которой можно посмотреть ниже, а прямо сейчас – прочитать полезные советы.
Начальный этап – расчет мощности батареи. Чтобы отопить 1 кубометр комнаты в современном доме, возведенном с соблюдением строительных норм и правил, понадобится 20 Вт.
Рассчитайте объем дома, умножьте цифру на вышеописанный показатель, затем полученную цифру разделите на мощность секции. Полученная цифра и будет количеством секций.
Видео 1 Установка батарей (радиаторов) отопления в частном доме своими руками
Инструмент для монтажа
Чтобы сделать все своими руками, следует запастись такими инструментами:
- строительный уровень;
- дрель;
- шуруповерт и рулетка;
- ключ для закручивания патрубков и карандаш;
- ключ для установки секций;
- байпас – при монтаже радиаторов в однотрубное отопление;
- запорные вентили.
Инструкция по установке
Первое, что требуется сделать – это перекрыть систему отопления, слить воду, вплоть до использования насоса. Далее фиксируете радиатор на опоры и, применяя уровень, проверяете, насколько точно это было сделано, после чего выполняете следующий порядок действий:
- убираете из прибора все заглушки.
- если у вас используется однотрубный контур, значит, нужно подключить байпас с вентилем. При условии, что контур двухтрубный, соединение осуществляется только при помощи сгона, к нему также фиксируется вентиль.
- подключаете конструкцию к системе при помощи сгонов с резьбой, для герметизации стыков используете специальные уплотнители, в идеале – сварку.
В правилах монтажа радиаторов предусмотрен такой процесс, как опрессовка, для которой желательно пригласить профессионального мастера, имеющего соответствующее оборудование.
В процессе установки помните, что расстояние от радиатора до различных объектов должно быть соблюдено таким образом:
- от стены – 5 сантиметров и более.
- от пола – не менее 10 сантиметров.
- от низа подоконника до верхней части батареи – 5-10 см.
Конструкция приборов
Алюминиевые панели отопления состоят из секций, которые изготавливаются из сплавов металла с примесями кремниевых добавок. Такой состав делает прибор намного прочнее к механическим повреждениям и воздействию горячих температур. Металлический сплав не подвержен коррозийным разрушениям. Часто для усиления защиты внутренней поверхности от воздействия отопительной жидкости используется тончайшее полимерное покрытие примерно в 50 мкм.
Радиаторные панели выпускаются обычно в стандартном белом цвете. При желании их можно перекрасить эмалью, выдерживающей воздействие высоких температур. Часто на приборы наносят оригинальное фотоизображение.
Достоинства алюминиевых приборов отопления
Растущая популярность приборов обусловлена рядом преимуществ их использования в устройстве системы отопления:
- компактны, занимают мало места;
- высокая теплоотдача;
- легкий вес (не затрудняет транспортировку, установку и подключение приборов);
- быстрый нагрев теплоносителем оборудования;
- конвекционный способ обогрева препятствует накоплению пылевых отложений между секциями;
- выгодное соотношение цены и качества;
- привлекательный внешний вид;
- возможность подобрать на заказ радиатор любого дизайна;
- секции покрываются порошковым напылением, которое предотвращает появление коррозии.
Недостатки
Данные приборы, несмотря на все их положительные эксплуатационные качества, имеют свои недостатки. Некачественный теплоноситель и гидроудары, возникающие в результате повышения давления внутри системы отопления, могут привести к поломке и прорыву радиатора. Также низкое качество жидкости вызывает коррозию металла.
Часто оборудование соединяют с трубами из металлов, являющихся антагонистами алюминию, — медь и сталь. Их взаимодействие провоцирует образование ржавчины. Чтобы этого избежать, специалисты рекомендуют при установке в помещении алюминиевых радиаторов использовать проходные пробки из хромированных и никелированных металлов.

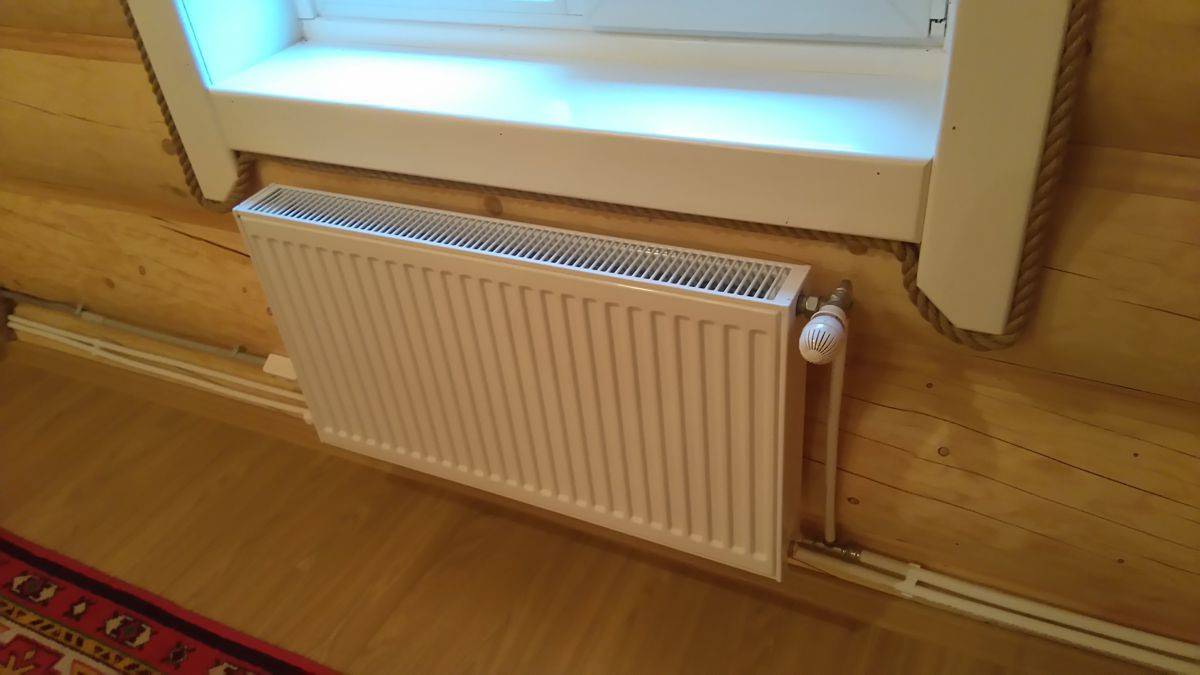

Виды применяемых в деревянных домах радиаторов
Вполне очевидно, что перед тем, как приступать к работам по устройству системы обогрева, необходимо определить, какие радиаторы в деревянный дом лучше приобрести. Сегодня на строительном рынке представлено сразу несколько различных вариантов, отличающихся как по конструкции, так и по материалу изготовления. Облегчить выбор типа радиатора отопления может краткое перечисление их плюсов и минусов:
- Панельные и секционные. Главные преимущества – доступная цена и компактные размеры в сочетании с достаточно высокой теплоотдачей;
- Трубчатые батареи. Обладают более высокой стоимостью, однако, при этом надежнее, долговечнее и, как привило, практичнее;
- Алюминиевые. Плюсы использования материала – малый вес, высокая тепловая мощность, ускоренное нагревание и стильный дизайн. Минус – быстрое остывание;
- Чугунные. Преимущества – долговечность, устойчивость к перепадам давления и температуры, износостойкость, стильный дизайн, длительное сохранение тепла. Недостатки – установка в деревянном доме радиаторов из чугуна требует их ежегодной прочистки;
- Биметаллические. Сочетают достоинства алюминиевых и стальных конструкций. Единственным минусом выступает достаточно высокая цена;
- Стальные. Также обладают серьезной стоимостью, которая компенсируется наличием отменных эксплуатационных параметров и эффективностью использования.
Помимо выбора типа отопительных приборов, крайне важно правильно определить количество радиаторов в деревянном доме. Это напрямую влияет как на эффективность системы обогрева, так и на уровень эксплуатационных расходов
Расчет количества секций радиаторов отопления по объему
Чаще всего используется значение, рекомендованное СНиП, для домов панельного типа на 1 куб.метр объема требуется 41 Вт тепловой мощности.
Если у Вас квартира в современном доме, со стеклопакетами, утепленными наружными стенами и откосами из гипсокартона, то для расчета уже используется значение тепловой мощности 34вт на 1куб.метр объема.
Пример расчета количества секций:
Комната 4*5м, высота потолка 2,65м
Получаем 4*5*2,65=53 куб.м Объем комнаты и умножаем на 41вт. Итого, требуемая тепловая мощность для обогрева: 2173Вт.
Исходя из полученных данных, не трудно рассчитать количество секций радиаторов. Для этого необходимо знать теплоотдачу одной секции, выбранного Вами радиатора.
Допустим: Чугунный МС-140, одна секция 140Вт Global 500,170Вт
Sira RS, 190Вт
Тут следует заметить, что производитель или продавец, часто указывает завышенную теплоотдачу, рассчитанную при повышенной температуре теплоносителя в системе. Поэтому ориентируйтесь на меньшее значение, указанное в паспорте на изделие.
Продолжим расчет: 2173 Вт делим на теплоотдачу одной секции 170Вт, получаем 2173Вт/170Вт=12,78 секций. Округляем в сторону целого числа, и получаем 12 или 14 секций.
Некоторые продавцы предлагают услугу по сборке радиаторов с необходимым числом секций, то есть 13. Но это уже будет не заводская сборка.
Этот метод, как и следующий является приблизительным.
Расчет количества секций радиаторов отопления по площади помещения
Является актуальным для высоты потолков помещения 2,45-2,6 метра. Принимается равным, что для обогрева 1кв.метра площади достаточно 100Вт.
То есть для комнаты 18 кв.метров, требуется 18кв.м*100Вт=1800Вт тепловой мощности.
Делим на теплоотдачу одной секции: 1800Вт/170Вт=10,59, то есть 11 секций.
В какую сторону лучше округлить результаты расчетов?
Комната угловая или с балконом, то к расчетам добавляем 20%
Если батарея будет устанавливаться за экраном или в нишу, то потери тепла могут достигать 15-20%
Но в то же время, для кухни, можно смело округлить в меньшую сторону, до 10 секций. Кроме того, на кухне, очень часто монтируется электрический теплый пол. А это минимум 120 Вт тепловой помощи с одного квадратного метра.
Точный расчет количества секций радиаторов
Определяем требуемую тепловую мощность радиатора по формуле
Qт= 100ватт/м2 х S(помещения)м2 х q1 х q2 х q3 х q4 х q5 х q6 х q7
Где учитываются следующие коэффициенты:
Вид остекления (q1)
Тройной стеклопакет q1=0,85
Двойной стеклопакет q1=1,0
Обычное(двойное) остекленение q1=1,27
Теплоизоляция стен (q2)
Качественная современная изоляция q2=0,85
Кирпич (в 2 кирпича) или утеплитель q3= 1,0
Отношение площади окон к площади пола в помещении (q3)
Минимальная температура снаружи помещения (q4)
Количество наружных стен (q5)
Тип помещения над расчетным (q6)
Обогреваемое помещение q6=0,8
Отапливаемый чердак q6=0,9
Высота потолков (q7)
100 вт/м2*18м2*0,85 (тройной стеклопакет)*1 (кирпич)*0,8 (2,1 м2 окно/18м2*100%=12%)*1,5(-35)*
1,1(одна наружная)*0,8(обогреваемое,квартира)*1(2,7м)=1616Вт
Плохая теплоизоляция стен увеличит это значение до 2052 Вт!
количество секций радиатора отопления: 1616Вт/170Вт=9,51 (10 секций)
Мы рассмотрели 3 варианта расчета требуемой тепловой мощности и на основании этого получили возможность расчета необходимого количества секций радиаторов отопления. Но тут следует отметить, что для того чтобы радиатор выдал паспортную мощность его следует правильно установить. Как это сделать правильно или проконтролировать не всегда грамотных работников ЖЭКа, читайте в следующих статьях на официальном сайте Школы ремонта Remontofil
Подготовка к монтажу
Процесс подготовки не менее важен, чем сама установка радиаторов. Так, если вы живете в многоэтажном доме, то вам стоит попробовать договориться с соседями о совместной замене труб отопления. Эффект от такой замены будет более ощутимый, чем если бы вы меняли трубы только у себя. Также не стоит объяснять, что этим нужно заниматься летом, а не зимой. Если имеется старая система, то ее нужно демонтировать, а лишь потом начинать установку новой. Также нужно приобрести минимум материалов и инструментов.
Материалы
При монтаже радиаторов отопления мы рекомендуем вам воспользоваться полипропиленовыми трубами для отопления.
Кроме самих радиаторов вам понадобятся:
- трубы, тройники, переходники и все, что с этим связано;
- обычные вентили или краны Маевского для развоздушивания батарей;
- кронштейны, на которые, собственно, и крепятся батареи;
- сгоны;
- запорные краны, можно взять шаровой вариант, он будет более надежным.
Инструменты
Необходимые инструменты могут немного разниться в зависимости от типа используемых труб, но обязательно нужно иметь при себе:
- ключи: газовый и разводной;
- уровень, линейка, рулетка;
- набор рожковых ключей;
- шуруповерт;
- динамометрический ключ;
- карандаш и гвоздик для разметки;
- перфоратор (дрель может не справиться с бетонной стеной).
Для системы отопления хорошо подходят пластиковые трубы. Они долговечны, неприхотливы и легки в монтаже. Правда, вам нужно будет найти для их соединения паяльную станцию.
Варианты подключения радиаторов отопления в частном доме
Мы поговорили про способы прокладки труб по помещениям и выяснили, что наибольшей эффективностью обладают двухтрубные системы, так как они обеспечивают более равномерный прогрев всего здания. Если же здание маленькое, можно ограничиться однотрубной системой – так будет дешевле. Теперь мы поговорим о том, как подключить радиаторы отопления в частном доме. Существуют следующие схемы:
- Боковая схема;
- Нижняя схема;
- Нижняя для двухтрубных систем;
- Диагональная.
Давайте рассмотрим способы подключения радиаторов отопления в частном доме более подробно.
Боковая схема
Боковая схема подключения часто используется в многоквартирных домах, когда теплоноситель спускается сверху вниз, проходя через радиаторы в квартирах. Для того чтобы частично компенсировать остывание теплоносителя, делается подключение с перемычкой. Боковым способом подключаются радиаторы и в частных домах, по двухтрубной схеме – теплоноситель подается сверху, после чего проходит через радиатор и спускается в обратную трубу.
Иногда боковую схему называют односторонней – фактически, это одна и та же схема. Она рекомендована к использованию при установке крупногабаритных батарей отопления для обогрева помещений большой площади.
Нижняя схема
Рассматривая схемы подключения батарей отопления в частном доме, нельзя не упомянуть про нижнюю схему. В ней теплоноситель подводится в нижней части с одного бока и выходит с другого бока. Схема достаточно эффективная, но она ориентирована на однотрубные системы с последовательным подключением радиаторов. В двухтрубных системах такое подключение практически не используется. Нередко такую схему подключения радиаторов называют седельной.
Нижняя для двухтрубных систем
Некоторые батареи отопления устроены так, что входы и выходы у них расположены рядом (как правило, в нижней части). Такие батареи ориентированы на использование в двухтрубных отопительных системах. Схема не лишена определенных недостатков, связанных с неравномерным нагревом. То есть, самая дальняя часть батареи будет более прохладной, чем вся остальная поверхность. Поэтому использование подобных радиаторов не оправдано.
Диагональная схема
Диагональная схема подключения является одной из самых распространенных. Главным ее достоинством является равномерное распределение нагретого теплоносителя по батарее. Сам теплоноситель подается с правую верхнюю часть и удаляется через левую нижнюю часть (или наоборот). Благодаря тому, что он протекает по диагонали (и обязательно сверху вниз), обеспечивается равномерный прогрев всей батареи.
Данная схема ориентирована на использование в двухтрубных системах. В однотрубных системах наличие лишних изгибов вызовет увеличение гидравлического сопротивления.
Слабые стороны
Как указывают производители в техпаспортах изделий, больше всего по своей конструкции подходят панельные радиаторы стальные для частного дома.
Это связано с их недостатками:
Низкое сопротивление давлению. Как правило, большинство панельных батарей выдерживают напор в системе до 10 атмосфер при заявленных испытательных 13-ти. Все хорошо понимают, что в централизованной системе отопления давление может превышать данные показатели, а гидроудары достигать 15 атмосфер
Возможно за пару-тройку раз повышения напора, с ними ничего не случиться, но чем чаще гидроудары будут происходить, тем выше вероятность, что панели лопнут.
Качество теплоносителя для панельных систем так же очень важно. В частных домах такой проблемы, как загрязнение носителя не существует, так как этот процесс можно проконтролировать, тогда, как в централизованной системе этого сделать невозможно. Именно поэтому не пригодны панельные стальные радиаторы для квартиры
Узкие каналы внутри них быстро засоряются, что снижает эффективность их работы
Именно поэтому не пригодны панельные стальные радиаторы для квартиры. Узкие каналы внутри них быстро засоряются, что снижает эффективность их работы.
Как показывает многолетний опыт эксплуатации стальных радиаторов, они наиболее востребованные и популярные у российских потребителей.
