Особенности конструкции
Если вы не знаете, как собрать трицикл из Урала – строго следуйте чертежам. Обычно, верхняя балка используется для фиксации задних амортизаторов. Приваренные к ней стаканы позволят добиться хорошего уровня комфорта. Амортизаторы, похожие на автомобильные, будут надежно реагировать на изменение дорожного покрытия. Просто приварить квадратную или круглую трубу в торец – будет недостаточно. Необходимо использовать усилительные косынки из черного металла, хорошо их обваривая. Трайк из Урала своими руками может использоваться не только в качестве удовлетворения своей любви к хобби, но и как рабочая лошадка в хозяйстве. Если задаться целью, такой трайк может иметь грузоподъемность в несколько сотен килограмм. Понадобится установка не только двигателя, но и подготовки места для установки коробки передач. С ней, забегая наперед, будет больше всего проблем, поскольку готовой конструкции снять неоткуда, а изготовить саму коробку, корпус – очень сложно.
Важно также помнить, что трицикл из Урала своими руками имеет смещенный центр тяжести назад. Это происходит из-за установки силового агрегата. Частая проблема – при высоких оборотах и резком отпускании сцепления, мотоцикл может стать на дыбы
Поэтому, если есть возможность в смещении баланса на переднее колесо – лучше ею воспользоваться
Частая проблема – при высоких оборотах и резком отпускании сцепления, мотоцикл может стать на дыбы. Поэтому, если есть возможность в смещении баланса на переднее колесо – лучше ею воспользоваться.
Установленный на раму двигатель практически не требует доработки. Главное — подготовить мотор от ЗАЗ-968, чтобы он работал безупречно. Выхлопную систему придется также изготавливать на заказ. Во-первых, все байкеры просто в восторге от хромированных больших и ярких деталей, во-вторых, звук работы двигателя вам может не понравиться. Трицикл из Урала может иметь масляный радиатор или водяное охлаждение.
Рычаг переключения передач обычно располагают слева, чтобы водитель мог правой рукой управлять газом. Изготовление шарнирной передачи для переключения передач – творческая задача. В целом, наиболее рационально будет заказать этот механизм на предприятии или заводе, заплатить определенную сумму, и не тратить огромное количество времени. С первого раза все равно не получится, а доработка — дело сложное. Перед тем, как сделать трицикл из Урала, стоит продумать все размеры будущего агрегата. Например, вынос передней вилки. Переделать ее не составит труда под конкретный размер, однако, от угла, который регулируется стаканом на раме, будет зависеть и длина вилки. Ее конечно можно будет подрезать по требованию, однако, нарастить – нет.
Что входит в комплект
Для того чтобы превратить байк в электрический велосипед, вам нужны следующие основные компоненты (они входят в каждый набор):
- мотор-колесо. Это сердце электробайка, электродвигатель. Просто вы меняете одно колесо на другое;
- аккумуляторная батарея;
- крепеж батареи, провода;
- панель управления, или консоль.
Для того чтобы разочарования не были бесконечными, нужно знать, что достаточно быстрая и продолжительная езда возможна только при мощности около 1000 Вт, то есть 1 кВт. Если определяться с ценой, то за мотор-колесо с киловаттным движком в среднем придется отдать 20 тысяч рублей.
Велосипед с электроприводом можно сделать на более емком или менее емком аккумуляторе. Так, батарея емкостью 18 А\ч обойдется в 30 тысяч рублей.
Поэтому не рекомендуется покупать дешевые электронаборы, которые могут только недолго тянуть по ровной дороге. Они развивают мощность в 250 – 35- Вт и могут считаться «детскими».
Идеальный, но дорогой вариант – это двигатель в 2000 Вт.
Достаточно интересным и «бюджетным» вариантом может считаться грузовой трехколесный велосипед на автомобильных аккумуляторах. Как известно, один такой аккумулятор имеет емкость в 55 А\ч и может давать очень неплохие результаты. Сделать такой электровелосипед своими руками несложно, гораздо сложнее найти надежный грузовой байк с тележкой для размещения аккумуляторов. Кроме того, велосипед с опорой больше, чем на два колеса, может быть более комфортным для выезда на рыбалку, для велотуризма в пределах «досягаемости» розетки.
Однако в настоящее время уже созданы зарядные устройства, которые могут питать электродвигатель велосипеда от солнечных батарей, заряжая его во время спуска, а также заряжать на привалах с помощью миниатюрных паровых турбогенераторов, работающих от энергии костра.
Изготавливаем дровокол
Кроме всего прочего, из мотоблока можно сделать дровокол. Для этого понадобится выточить на специальном станке конус, а также резьбу. После этого уже готовый конус необходимо насадить на вал, имеющий подходящие подшипники. Затем на конце вала нужно установить фланец, а также звездочку. Ее можно взять из колеса мотоцикла.
Зафиксировать конус на валу можно при помощи болта. После этого между мотором и самим валом надо установить распорку из труб, а также пары гаек. Это поможет натягивать цепь. Для того чтобы сделать опоры для вала, можно взять опоры от «Жигулей». Мотор нужно взять от мотоблока. При помощи такой переделанной конструкции можно с легкостью справиться с раскалыванием дров.

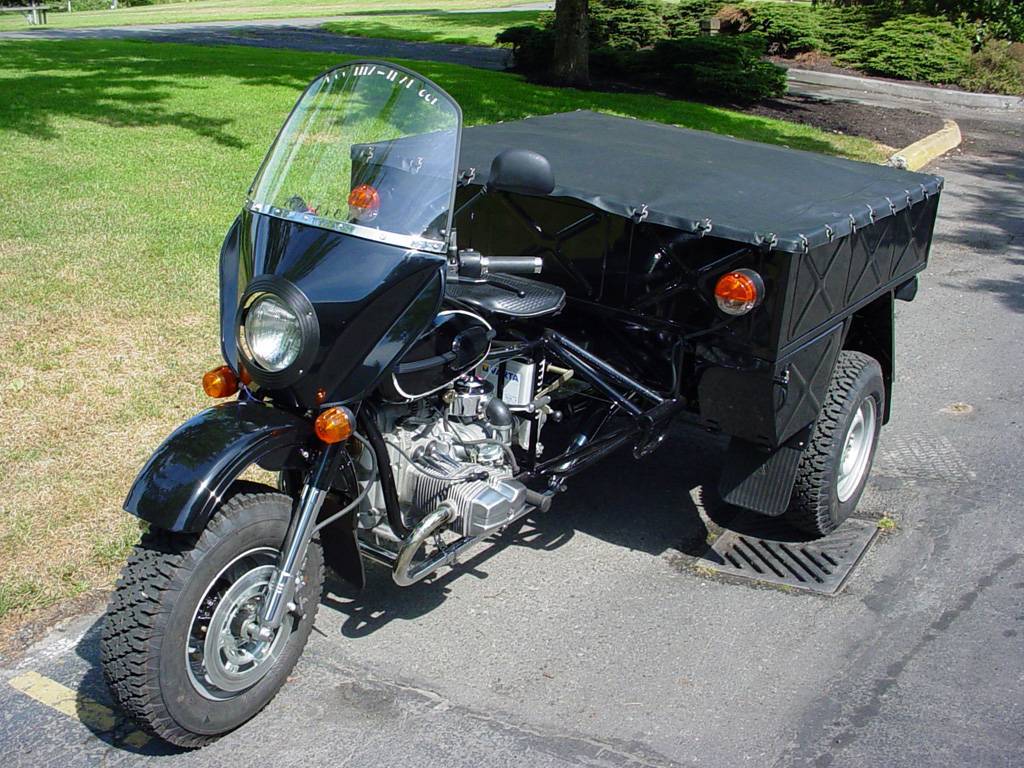

Урал Геркулес — заводской трицикл Урал
Ирбитский мотоциклетный завод выпустил в своем модельном ряду трехколесную модификацию для перевозки грузов до 500 кг. Модель носит название «Геркулес» и отлично передвигается как по городским дорогам, так и по бездорожью. У трицикла также снимаются борта и это позволяет ему не ограничиваться в размерах перевозимого груза. Геркулес – это грузовичок, на который не нужны права категории «С».
Урал Геркулес
Технические характеристики трицикла Геркулес:
- Размеры: 335х150х115 см
- Клиренс: 185 мм
- Масса: 500 кг
- Объем топливного бака: 19 л
- Максимальная скорость: 70 км/ч
- Объем двигателя: 750 куб.см3
- Мощность: 45 л.с.
- Тип двигателя: оппозитный 4-тактный с двумя цилиндрами
- Генератор: 500 Вт
- Электрика: 12 В
- КПП: 4-ступенчатая, с задним ходом
- Шины: 6,45 и 13 дюймов
Как сделать мопед из бензопилы и велосипеда
Начинать следует с поиска подходящего мотора. На эту роль подойдет сердце бензопилы. Используйте Дружбу. Помните о мощности. Самодельный мопед не сможет тронуться с места, если мощность двигателя меньше 2 л. с. Для создания велосипеда с мотором от бензопилы своими руками понадобятся и другие комплектующие:
- аккумулятор;
- шкивы, шестерни;
- передаточный ремень или цепь;
- трос привода;
- хомуты для крепления;
- инструменты: отвертка, плоскогубцы и т. д.
Основным местом, на котором будут размещены элементы будущего агрегата, является рама велосипеда. Здесь крепежными хомутами на верхней трубе монтируется аккумулятор, на стыке трубы, проходящей под седлом и передней нижней, — двигатель, рядом бензобак.
Следующий шаг в сборке велосипеда с двигателем от бензопилы изготовление — передаточных колес-шкивов. С помощью этих элементов усилие, создаваемое мотором, передастся заднему колесу.
Используйте для создания шкивов колесики с внешним ограничителем размером с музыкальный диск.
Сборка мопеда продолжается, монтируем собранные детали:
- Передний передаточный узел соединяем с валом движка.
- На втулку заднего колеса закрепляем второй шкив.
- Надеваем на передаточные узлы ремень. Если используете цепь, вместо шкивов возьмите шестерни.
Поставив мотор бензопилы на велосипед, переходим к подключению. Рабочий отсек двигателя соединяем с аккумулятором, монтируем механизм зажигания. Неотъемлемым этапом сборки мопеда является связка ручки для тормоза и мотора. Отрегулируйте натяжение соединительного троса так, чтобы при помощи ручки двигатель легко заводился.
Постройка грузового велосипеда своими руками
Встречал ли кто-то грузовой трёхколёсный велосипед? Это необыкновенно функциональный и удобный вид транспорта, который подойдёт для самых разнообразных случаев. Например, он незаменим для дачников, станет верным помощником для людей, живущих в деревне, ещё на нём можно перевозить детей. Более того, такой велосипед очень полезен для здоровья: он укрепляет мышцы, повышает выносливость, оказывает полезные нагрузки на сердце.
Взрослый трехколесный велосипед для перевозки груза
А главное! Такой вид транспорта проедет по любому бездорожью и доберётся до самой далёкой дачи. Что же, водители внедорожников — завидуйте.
Есть ещё некоторые приятные моменты: прямые руки и фантазия способны превратить эту, казалось бы, обыденную вещь в настоящее произведение искусства.
Если вы хотите собрать грузовой трёхколёсный велосипед своими руками, то давайте разберёмся, какие они бывают. Итак, наши мини-грузовики бывают двух видов:
aktsport.ru
Пилорама
Самодельных пилорам с использованием бензопил придумано несколько. Они бывают:
- Стационарными неподвижными. В них мотопила размещается в специальном станке и остается на месте — навстречу ей перемещается бревно. Качество распила высокое, можно распиливать заготовки любой длины. Но у конструкции сложный механизм подачи бревен.
- Стационарными подвижными. Вариант с рельсовыми направляющими, по которым перемещается каретка с закрепленной пилой. Заготовка — неподвижная. Вариант проще в эксплуатации, но ограничена длина бревен.
- Мобильными. Пилящая часть перемещается вдоль бревна. Она нетяжелая и может переноситься. Направляющей служит сама заготовка. Вариант удобный для разовых работ или небольшого объема распила. Требует больших усилий для перемещения пильного устройства.
Полезные советы
Для правильной сборки мопеда своими руками, надежной службы, для переделки и конструирования другой техники, прислушайтесь к советам:
- Перед сборкой мотовелосипеда убедитесь в оптимальном техническом состоянии основной детали — велосипеда. Модернизация увеличит нагрузку на все его детали.
- Проверьте внимательно состояние бака для бензина. Топливо не должно выливаться наружу, т. к. это может создать возгорание.
- Помимо мощности двигателя, не забывайте об объеме и весе. Объем не должен превышать 50 см³, вес — не более 6 кг.
- При установке ремня проследите чтобы деталь держалась на колесах крепко, иначе точность передачи импульса от мотора к колесу снизится.
- С помощью мотора бензопилы самостоятельно можно сконструировать и другую технику: картинг или трицикл. Придется приложить усилия: сварить крепкую металлическую раму, подготовить рабочий редуктор.
- С крепкой рамой, редуктором, водительским креслом, колесами диаметром не меньше 35 см и двигателем от пилы попытайтесь сконструировать квадроцикл.
Не выбрасывайте запчасти от старой техники. В них можно вдохнуть вторую жизнь и создать удобное средство передвижения.
Как из бензопилы сделать мопед?
Мечтой юности большинства наших сограждан был и остается мопед. Он развивает более высокую скорость и имеет строение, совершеннее выше описанного мотовелосипеда. Купить готовый мопед – удовольствие не из дешевых. Мы же расскажем, как сделать его из подручных материалов.
Для этого понадобятся:
- мотор от исправной мощной пилы (в нашем варианте – это модель «Дружбы»);
- 2 колеса от старого велосипеда;
- труба с диаметром 2 см ( металлическая);
- тросик;
- велосипедные звездочки; а так же вилки;
- старые запчасти от мотоцикла – готовый топливный бак, фара, при желании и сиденье, хотя и его можно сделать своими руками;
- рулевая часть;
- рычаг газа.
- варим раму, к которой подсоединяем колеса от велосипеда, вилки, а так же бензобак и фонарь;
- приспосабливаем мотор – композиция установки будет зависеть от конфигурации рамы;
- прикручиваем бензобак и аккумулятор;
- проверяем, чтобы вновь установленные элементы не болтались;
- изготавливаем цепную передачу – она позволит колесам принимать крутящий момент мотора и двигаться. Можно взять ремень вместо цепного шкива. Но нельзя забывать, что и износ его будет заметно выше;
- налаживаем систему зажигания – соединяем с ним аккумулятор и рычаг тормоза;
- прилаживаем выхлопную трубу.
Процесс сборки завершен: можно приступить к тестированию мопеда.

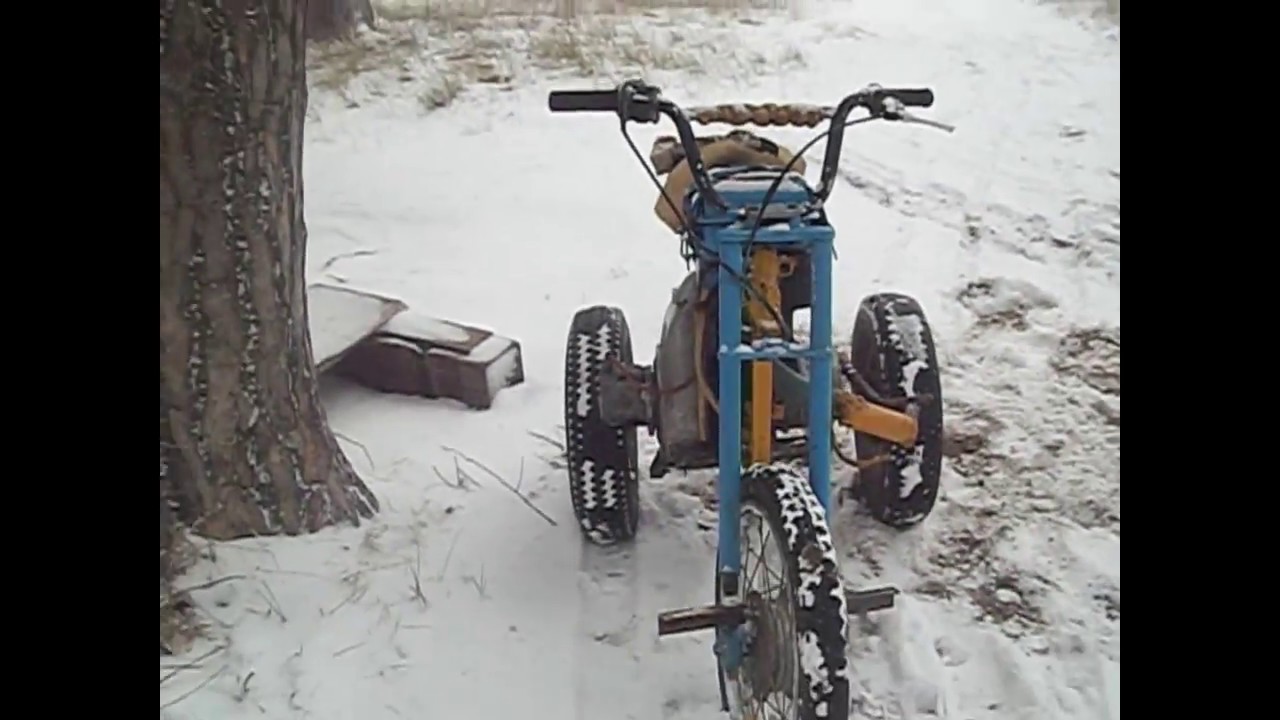

Трехколесный болотоход своими руками
Самодельный болотоход, сделанный своими руками: фото и описание самоделки.
Этот вездеход, построен для поездок в условиях бездорожья, грязь, слякоть, снег и болото, машина легко преодолевает, при этом следует учесть, что собран болотоход из запчастей от отечественной авто-мото техники.
Конструкция болотохода представлена на фото:
Для постройки вездехода использована часть рамы от мотоцикла Иж, правда, её пришлось кардинально переделать, чтобы установить задний мост от «жигулей».
На самоделку установлен двигатель от мотоколяски и дополнительная КПП. Также имеется задняя передача.
Колеса — ободрыши от грузовика Урал «лапоть». Колесные диски самодельные.
На задний мост трицикла, идёт карданная передача.
Самодельный болотоход, отлично передвигается по глубокому снегу, грязи и прочему бездорожью.
Автор самоделки: Алексей. Омская область. пос. Вознесенка.

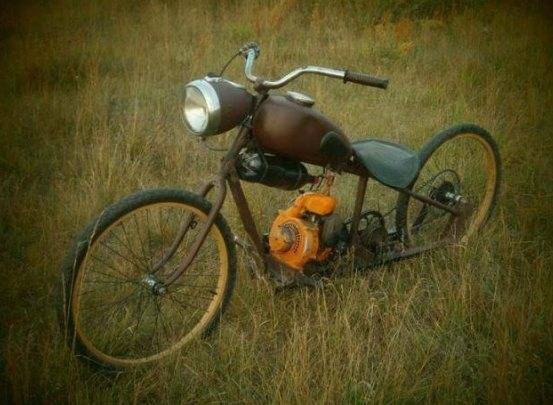

Велосипед с двигателем от бензопилы своими руками
При желании оснащения обыкновенного велосипеда мотором можно использовать бензопилу.
При самостоятельном креплении нужно придерживаться следующих правил:
- В бензобаке не должно быть трещин во избежание утечки топлива;
- Необходимо соблюдать показатели оптимальной нагрузки;
- Все тросы, цепи и шкивы нужно устанавливать крепко и надежно во избежание соскальзывания или обрыва;
- Мотор нужно крепить исключительно к определенным участкам (раме или двигателю напрямую);
- При выборе бензобака существуют максимально допустимые показатели: вес до 6 килограммов; объем до 50 кубических сантиметров.
Оптимальная мощность мотора
Средняя мощность мотора около 1,5 лошадиных сил. При слабой силе двигатель не сможет сдвинуть с места велосипед с пассажиром. Так как при расчете максимального веса учитывается вес человека и средства передвижения.
Средняя цифра – 100 килограммов. Такой показатель обязательно нужно учесть, особенно при желании крепления багажника или дополнительного груза. Оптимальная скорость – это 30-40 километров в час.
Разгон и шум
При самодельном креплении двигателя от бензопилы к велосипеду возможно получить скорость до 50-60 километров в час. Разгон осуществляется просто и легко, а в процессе езды не будет присутствовать характерный запах бензина.
Скорость будет напрямую зависеть от показателей мотора. Его включение может сопровождаться сильными и неприятными звуками.
Здесь существует 2 варианта решения проблемы:
- Осуществлять ход при громких звуках (гудение, скрип);
- Произвести установку специального глушителя, с которым мотор станет практически бесшумным.
Глушитель – вещь недешевая, но необходимая. Треск и гул во время передвижения будет постоянно надоедать не только владельцу велосипеда, но и прохожим. Средняя цена 1050 рублей и выше.
Необходимые материалы и инструменты
Основные материалы и инструменты для работы:
- Металлические предметы (цепи, гайки, болты, шайбы);
- Подручные средства для установки кронштейна;
- Ремни;
- Трос велосипедный;
- Контейнер для оборудования бензобака.
В самом процессе работы могут потребоваться иные детали. Необходимо составить план крепления для того, чтобы располагать примерным перечнем необходимых инструментов и материалов. Это могут быть различные шкивы, заслонки, проволока.
Пошаговая инструкция
- Необходимо установить связь между колесом и мотором. Для таких целей на колесо устанавливают дополнительные детали (шкивы) и соединяют напрямую с бензопилой. Для передачи мощности используют ремень или цепи (необходимо смотреть по ситуации). Главное правило здесь – это предусмотреть, чтобы такая конструкция не слетала;
- На данном этапе нужно позаботится о центробежной силе. Для этой цели можно использовать бензопилу или велосипедную трещотку. Благодаря второму варианту появится возможность не давить сильно на педали, но при этом сохранять скорость передвижения в течение определенного промежутка времени;
- С помощью шланга необходимо создать соединение с бензобаком, а также плотно закрепить его возле двигателя или рамы;
- Для установки зажигания понадобится провод и специальный переключатель. При правильном его расположении будет возможность глушить двигатель в любое время;
- Понадобится и ручка газа для переключения двигателя. Велосипедный тросом же можно прикрепить ее к специальной заслонке карбюратора.
Пилорама
Самодельных пилорам с использованием бензопил придумано несколько. Они бывают:
- Стационарными неподвижными. В них мотопила размещается в специальном станке и остается на месте — навстречу ей перемещается бревно. Качество распила высокое, можно распиливать заготовки любой длины. Но у конструкции сложный механизм подачи бревен.
- Стационарными подвижными. Вариант с рельсовыми направляющими, по которым перемещается каретка с закрепленной пилой. Заготовка — неподвижная. Вариант проще в эксплуатации, но ограничена длина бревен.
- Мобильными. Пилящая часть перемещается вдоль бревна. Она нетяжелая и может переноситься. Направляющей служит сама заготовка. Вариант удобный для разовых работ или небольшого объема распила. Требует больших усилий для перемещения пильного устройства.
Снегоуборщик
Самоделка простая, ее несложно сделать своими руками. Вначале изготавливают раму, которую сваривают из труб 3-4-сантиметрового диаметра. Ее форма — П-образная, с 2 дополнительными поперечинами, расположенными в задней части рамы на расстоянии 20 см одна от другой.
Продольные элементы рамы служат для перемещения снегоуборщика, являясь полозьями. Их концы делают косыми, отверстия заваривают, чтобы избежать забивки снегом. Поперечины нужны для размещения силового агрегата.
Мотор от бензопилы освобождают от рамы и переделывают:
- снимают приводную звездочку;
- устанавливают на ее место небольшую звездочку, которая используется как приводная в мотоциклах «Восход», «Минск».
Изготовление шнека самодельного снегоуборщика:
- Для вала применяют 80-85-сантиметровый отрезок трубы того же диаметра, что и для рамы. В центре по сторонам приваривают 2 пластины длиной 13 см и шириной 15 см. Они нужны для выброса снега.
- Из листового металла толщиной 2-3 мм вырезают 4 круга диаметром 30 см. Удаляют внутренние части — диски диаметром 22-23 см. Оставшиеся круговые элементы разрезают в одном месте и растягивают, придавая им форму пружин.
- Каждую пару пружин располагают симметрично валу, приваривают одним концом к разным сторонам центральных пластин на их концевых участках. Другие концы — к валу через металлические распорки. Направление витков — к центру вала. Длина шнековой части — 70 см.
- Изготавливают металлический корпус из листового металла для размещения шнека. Он состоит из 2 вертикальных боковин, у которых нижняя и передняя кромки прямые, задняя выполнена по окружности. Последнюю перекрывают листом металла. Размеры корпуса должны обеспечивать свободное размещение внутри шнека. Величина зазора — 5-7 см.
- Шнек вставляют в отверстия на боковинах. Концы размещают в подшипниках, привариваемых к последним снаружи. С одной стороны вала крепят ведомую звездочку от тех же мотоциклов.
Для изготовления снегоотвода используют отрезок (10 см) алюминиевой трубы и короб, который сваривают из листового металла. Первый закрепляют в отверстии, которое устраивают по центру крышки корпуса примерно посередине ее ширины. К отрезку крепят болтами короб.
Корпус, в котором установлен шнек, размещают в передней части рамы. Приваривают боковины к продольным трубам. На поперечинах рамы закрепляют мотор, располагая ведущую звездочку и ведомую, установленную на конце вала шнека, в одной плоскости. Звездочки снабжают цепью, не забывая устроить механизм натяжения (дополнительная звездочка, крепящаяся болтом к боковине корпуса шнека).
Для управления агрегатом устраивают трубчатую ручку, выводят на нее рычаг, регулирующий подачу топлива в двигатель.
Урал Геркулес — заводской трицикл Урал
Ирбитский мотоциклетный завод выпустил в своем модельном ряду трехколесную модификацию для перевозки грузов до 500 кг. Модель носит название «Геркулес» и отлично передвигается как по городским дорогам, так и по бездорожью. У трицикла также снимаются борта и это позволяет ему не ограничиваться в размерах перевозимого груза. Геркулес – это грузовичок, на который не нужны права категории «С».
Урал Геркулес
Технические характеристики трицикла Геркулес:
- Размеры: 335х150х115 см
- Клиренс: 185 мм
- Масса: 500 кг
- Объем топливного бака: 19 л
- Максимальная скорость: 70 км/ч
- Объем двигателя: 750 куб.см3
- Мощность: 45 л.с.
- Тип двигателя: оппозитный 4-тактный с двумя цилиндрами
- Генератор: 500 Вт
- Электрика: 12 В
- КПП: 4-ступенчатая, с задним ходом
- Шины: 6,45 и 13 дюймов
Конструкция, чертежи, схема
Для создания самодельного мопеда из бензопилы обычно не требуется каких-либо сложных схем и чертежей. Движок в основном устанавливают на раму, некоторые умельцы приспосабливают двигатель на задний багажник. Рассмотрим первый вариант, который наиболее соответствует стандартной модели мопеда. От бензопилы используем мотор и бензобак, которые размещаются рядом – на соединении подседельной и передней нижней трубы. Для аккумулятора наилучшее место – сверху, ближе к передней части рамы.
Поскольку в движение мопед из бензопилы приводится передачей усилия от заднего колеса на переднее, в конструкции необходимо предусмотреть передаточные шкивы (ременная передача) или шестерни (цепная передача). Вал мотора соединяют с передним шкивом, а задний устанавливают на втулку заднего колеса. Прочным ремнем соединяют шкивы, очень корректно регулируют силу натяжения. Аналогично все действия выполняются при установке цепной передачи с шестернями.
Затем устанавливают трансмиссию и подключают мотор, который соединяют с тормозным рычагом. Двигатель соединяют с аккумулятором, корректно выставляют тросик. Как завершающий штрих, мастера производят покраску нового изделия, придают ему красивый современный дизайн.
Старые бензопилы являются каким-то неиссякаемым источником вдохновения, их детали и комплектующие разбирают буквально на запчасти при сборке самоделок. При ремонте мотоцикла используют зажигание от мотопилы, которое, по отзывам народных конструкторов, гораздо эффективнее и долговечнее, чем родное магнето.
Движок от бензопилы народные умельцы просто фантастически используют также и при создании других самодельных транспортных средств: самокат с моторчиком от бензопилы, мотоцикл с двигателем пилы, всевозможные версии мотовелосипедов, мотовелики на трех колесах с моторчиком, скутеры из велосипеда и бензопилы, картинги, трициклы, совершенно уникальные квадроциклы и великое множество просто невообразимых конструкций.
Краш-тест
Шестнадцати сил вполне хватает, чтобы крутить гигантские колеса с тракторной тягой. Нет, с мотоциклом с коляской аппарат все-таки сравнить никак нельзя, рулится он по-другому. К его габаритам понемногу привыкаешь и начинаешь разгоняться. Благодаря заднему приводу он весело дрифтит на третьей передаче на льду. И на четвертой. И на пятой. На пятой мы его все-таки перевернули, словив нечто наподобие «хайсайда» — в одном из поворотов трайк накренился в наружную сторону, став на два колеса. Завис в воздухе, достигнув точки невозврата, и резко бахнулся на землю колесами вверх. Вот он, высокий центр тяжести!
ЗиД быстро перевернули обратно, руками выгнули помявшееся крыло, подтянули вверх руль, поправили поворотник, смахнули грязь. Никаких последствий незапланированного краш-теста не заметно, все цело, почти все на месте.
