RGK TL-80 (Россия)
Съёмка
Встроенная в RGK TL-80 камера видимого диапазона помогает быстро обнаружить утечку тепла: для этого на картинку накладывается радиометрическое изображение. А подсветка, лазерный указатель и функция 32-кратного масштабирования упрощают специалисту обнаружение дефектов в слабо освещённых помещениях или на большом расстоянии.
Кроме того, у пользователя RGK TL-80 есть возможность записать видео или голосовой комментарий
Обратите внимание на частоту обновления кадров: у RGK она составляет 50 Гц, в то время как у других моделей данной ценовой категории — всего 9 Гц. Это помогает специалисту получить качественное видео во время быстрого сканирования объекта
Обработка результатов
Вместе с прибором компания поставляет и программное обеспечение — RGK Vision. Здесь 3 активных окна: «Настройки», «Анализ» и «Отчёты». В первом окне можно изменять параметры видимого и инфракрасного изображения: коэффициент излучения, отражённую температуру и расстояние до объекта. Во втором окне — анализировать показатели прибора в различных точках. В третьем — сохранять результаты в удобных форматах *.RTF или *.PDF.
Производитель подготовил руководство пользователя: в нём есть подробные описания всех 3 активных окон. Например, для третьего окна производители дают советы по правильному составлению отчётов.
Отчет о проведении комплексного ТВО объекта
Если ТВО проводит сторонняя компания, то по завершении работ обычно изготовляются карточка тепловизионного обследования объекта или тепловой паспорт. Если обследование выполнено в соответствии с правилами и нормами ГОСТ, то оно будет иметь юридическую силу, а использовать такой документ можно в суде.
К тепловым снимкам прилагается отчет, который обычно содержит следующие сведения технического и практического характера:
- Полные сведения об исследуемом объекте, дата и обстоятельства проведения ТВО.
- Ссылки на государственные нормативы и требования, на которые опирался эксперт.
- Условия проведения ТВО (температурный режим, уровень влажности, ветер и так далее).
- Полный перечень применяемого ТВО-оборудования, а также его краткое техническое описание.
- Перечень обнаруженных дефектов, недостатков, повреждений, трещин (если они есть).
- Советы и рекомендации по устранению вышеперечисленных недостатков (если они обнаружены).
- Сведения о компании + информация юридического характера, позволяющая идентифицировать организацию.
Как проводится тепловое исследование
Методика тепловизионного обследования электрооборудования, зданий, отдельных объектов предельно проста.
В общем случае алгоритм ТВО выглядит следующим образом:
Тепловизоры работают от аккумулятора, поэтому перед его применением следует выполнить зарядку. Если Вы планируете записывать какую-либо информацию (фото, видео), то необходимо проверить свободное место на карте памяти, поскольку в противном случае данные не смогут сохраниться.
Включите тепловизор, дождитесь запуска рабочего режима — и наведите устройство на нужный участок, который Вы хотите исследовать. Перемещать камеру-тепловизор следует медленно, поскольку разные устройства обладают разной чувствительностью (прибору нужно какое-то время, чтобы начать получать точные данные).
Если нужно сделать снимки или фотографии, активируйте соответствующий элемент интерфейса. Расположение нужного пункта или кнопки может сильно отличаться в зависимости от устройства и установленных программ. Если используете прибор впервые, под рукой должна быть инструкция по проведению тепловизионного обследования.
По завершении ТВО можно распечатать полученные фотографии, сохраненные на флэшку или карту памяти. Фото будут выступать в качестве доказательств Ваших слов.
Основные правила и рекомендации при проведении обследований
Чтобы полученные данные имели прогностическую ценность и соответствовали современным требованиям и нормам, должны быть выполнены определенные рекомендации по результатам тепловизионного обследования.
Перечислим основные из них:
- Исследование рекомендуется проводить в ясную безветренную погоду, когда на небе отсутствуют тучи и не идет дождь.
- Дело в том, что в случае ветренной погоды потоки воздуха могут распространяться в соответствии с направлением ветра, что сделает результаты экспертизы неточными. Однако это правило касается только внешних исследований.
- Если Вы хотите выполнить исследование комнаты или дома изнутри, то наличие ветра или осадков серьезного значения играть не будет, поэтому правила можно не придерживаться.
Вопрос эксперту
При какой температуре проводят тепловизионное обследование? На самом деле этот вопрос лишен практического смысла. Дело в том, что для точного исследования важна не столько температура окружающего воздуха, сколько факт наличия перепадов температур. Большинство приборов отличаются средней точностью — для них будет достаточно перепада на улице или в здании в 10-15 градусов. В таком случае можно получить четкие точные снимки, где все необходимые сведения будут четко просматриваться.
Нужно ли проветривать помещение перед тепловизионным обследованием? Большинство экспертов склоняются, что делать этого не нужно и даже вредно. Дело в том, что при проветривании активизируется теплообмен между окружающей природой и помещением/объектом. Поэтому прекратить проветривание следует минимум за 2-3 часа до проведения экспертизы
Важно создать естественные условия в помещении (не нужно открывать окна, приоткрывать двери и так далее)
Что такое тепловизор и для чего нужен при строительстве и ремонте
Наиболее всего тепловизор известен большинству по кинофильмам. В них герои их часто используют для обнаружения целей в условиях плохой видимости или в темноте. И на самом деле, военные используют эти приборы для того, чтобы видеть объекты ночью.
В гражданском же секторе тепловизоры используются в основном для определения зон потерь тепловой энергии. То есть тепловизор позволяет визуально определить и оценить теплоизоляционные характеристики здания или помещения в реальном времени.
Яркие зоны показывают высокую температуру и на их основе можно определить, где происходит утечка тепла
Fluke TiX580 (США)
Съёмка
Четкость снимков обеспечивает функция MultiSharp: она накладывает несколько изображений объекта с фокусировкой на близко расположенных и удаленных объектах. В результате получается точное изображение, резкое по всему полю зрения.
Как и Testo, производители Fluke TiX580 используют функцию SuperResolution с увеличением разрешения снимка до 1280х960 пикселей. А широкий угол обзора объектива — 34°x24° позволяет специалисту снимать крупные объекты без дополнительных объективов.
Обработка результатов
В отличие от предыдущей модели Fluke в нашем обзоре, функция IR-PhotoNotes позволяет сохранять прибору Fluke TiX580 не 3, а 5 изображений видимого диапазона вкупе с инфракрасным. Также в приборе доступна запись обычных или радиометрических видео. Используйте эти возможности, чтобы заказчик понял ваш отчёт с полуслова.
Одна из главных фишек прибора — беспроводное соединение с любыми смартфонами, планшетами и ПК. Прибор через систему Fluke Connect способен вывести изображение с экрана на 5 устройств одновременно. А для глубокого анализа результатов Fluke TiX580 поддерживает связь с ПО MATLAB и LabVIEW: здесь данные о температуре, видео и инфракрасные снимки объединяются, чтобы специалист выполнил расчёты в рамках научных исследований или опытно-конструкторских работ.
Способы отображения информации с тепловизора
Цена телескопического обследования также зависит от способа передачи полученной информации после обследования. Существует несколько вариантов. Первый способ имеет название Full IP, представляет собой полноэкранное инфракрасное изображение.
Режим Picture-in-Picture создает картинку в картинке. Тепловое изображение отображается в виде обычной фотографии, благодаря чему облегчается поиск участка с пониженным уровнем тепла. Режим Аlpha Blеnding способствует наложению обычной и тепловой фотографий друг на друга. Такая возможность способствует получению более наглядного, понятного и информативного изображения.
При использовании режима IR/Visiblе Аlarm можно получить инфракрасное изображение тех мест, которые характеризуются температурой, находящейся в пределах заданного интервала. Остальные участки отображаются в виде обычных цифровых фотографий.
Инфракрасная камера поможет диагностировать целый ряд проблем
Создать такие снимки, как с помощью цифрового фотоаппарата, позволит режим Full Visible Light. Здесь не учитывается температура здания. Такой режим полезен в определенных случаях. Данной функцией обладают даже некоторые модели бюджетных тепловизоров, оснащенных встроенной цифровой камерой, рассчитанной на 3-5 Мп.
Мобильный тепловизор для смартфона — на сколько реальны показания
Использовать специальный модуль тепловизора для смартфонов — просто гениальное решение. Это небольшой прибор, который вставляется в разъём и с помощью особого программного обеспечения позволяет превратить обычный смартфон в полноценный тепловизор. По сути, сам модуль содержит всего лишь детектор и аппаратно обеспечение, которое фиксирует тепловую картинку. А специальное программное обеспечение уже показывает эту картинку пользователю.
Тепловизор для смартфона на Android
Небольшой компактный модуль обладает неплохими характеристиками
Модуль тепловизора для смартфона на Андроид внешне выглядит как компактная веб-камера. Она имеет штекер стандарта micro-USB с помощью которого и соединяется с телефоном или планшетом. Наиболее популярным брендом в этой отрасли можно назвать Seek Thermal. Разбег цен на модули довольно большой. В разных регионах и магазинах можно встретить стоимость от 18000 до 22000 рублей. При этом модуль обладает весьма заманчивыми характеристиками, сравнимыми с полноценными тепловизорами. Диапазон температур составляет от -40ºС до 330ºС. Разрешение детектора — 320 на 240 точек. Гаджет позволяет использовать различные цветовые схемы, от градаций серого до полноцветного изображения.
Тепловизор для смартфона на Android
Тепловизор для смартфона на базе iOS
Так выглядит модуль от Flir для iPhone
Уже упомянутая нами компания Seek Thermal производит тепловизоры и для продукции Apple. Но для разнообразия мы посмотрим другую марку — Flir и их продукт — Flir One Gen 3. Стоимость прибора составляет примерно 20000 рублей. Внешне аппарат горазд крупней по своим габаритам, чем изделия от Seek Thermal. Внутри него имеется как детектор температуры, так и отдельная простая камера.
Измерять температуру тепловизор может в диапазоне -20ºС до 120ºС. Точность измерения довольно высокая — 0,1ºС. Разрешение теплового детектора составляет 80 на 60 точек, что несравненно мало. Зато разрешение, способное отобразится на экране имеет уже 1440 на 1080 точек. По заявлениям разработчиков на одном заряде батареи прибор может протянуть до 1 часа.
Тепловизор для смартфона на базе iOS
Сколько стоят тепловизоры высокотехнологичного класса

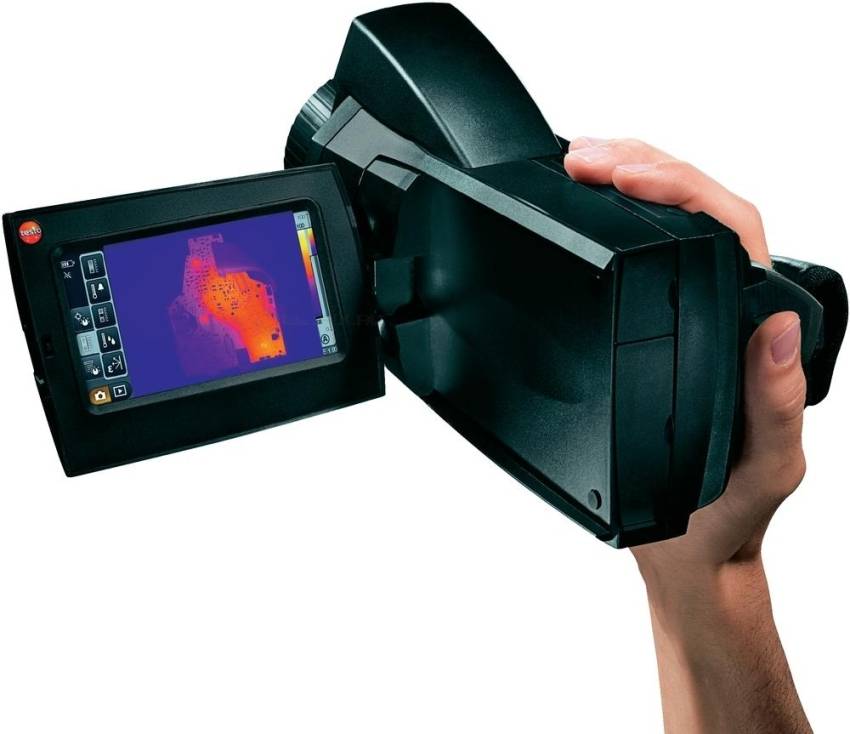

Открывает данную группу модель тепловизора Tеsto 890-2 с разрешением детектора 1280х960р и экрана 480х272р. Для камеры видимого диапазона данный параметр равен 5 Мп. Тепловая чувствительность прибора составляет 0,04 ºС. Тепловизор может работать на протяжении 4,5 часов благодаря быстрозаряжаемому литий-ионному аккумулятору. Прибор способен увеличивать снимки в 3 раза, что не влияет на качество изображения.
В комплектацию к тепловизору входят сменные телескопический и широкоугольный объективы, позволяющие выполнять обследование с некоторого расстояния или очень близко к объекту. Прибор может измерять влажность поверхности, которая сканируется. Для выполнения такой процедуры вручную устанавливается температура точки росы поверхности. Такая опция дает возможность определить места с высоким риском образования конденсата и зарождения плесени. Стоимость прибора составляет 890 тыс. руб.
Тепловая чувствительность прибора Tеsto 890-2 составляет 0,04 ºС
Другой высокотехнологичной моделью является тепловизор Flukе TіХ580, стоимость которого достигает 1,3 млн. руб. Такой прибор отличается от многих других устройств. Благодаря нетрадиционной форме и возможности вращать дисплей, тепловизор внешне схож с видеокамерой. Прибор имеет увеличенную диагональ экрана. Управление работой устройства осуществляется при помощи сенсорного экрана.
Благодаря особой функции оборудования удается получить четкие изображения с хорошей резкостью. Модель имеет широкоугольный объектив, позволяющий обследовать крупные объекты без использования дополнительного объектива. Разрешение дисплея и экрана равно 640х480р. Тепловая чувствительность устройства – 0,05 ºС. Может записывать обычные и радиометрические видеоизображения.
Прибор обладает возможностью беспроводного соединения с планшетами, ПК или Аndroid. Тепловизор одновременно может вывести изображение на 5 устройств. Прибор непрерывно работает в течение 3 часов благодаря наличию двух батареек с функцией определения уровня заряда.
Благодаря нетрадиционной форме, тепловизор Flukе TіХ580 имеет возможность вращать дисплей
Тепловизоры являются удобным и эффективным оборудованием для определения качества теплоизоляции здания и выявления возможных дефектов
Для получения корректных данных важно правильно подобрать прибор. Для этого следует учитывать его основные характеристики и функциональные возможности

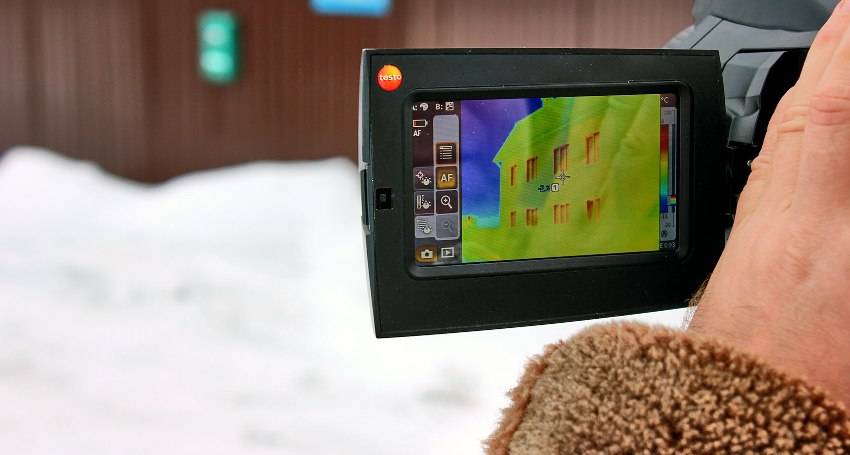

Как проводится обследование дома тепловизором
Кроме подготовки самого прибора и проверки допусков специалиста, важное значение имеют погодные условия на месте проведения процедуры. К примеру, нельзя проводить замеры при сильном ветре или в солнечную погоду. А само здание не должно быть перегрето солнцем
Допустимое значение – здание должно находиться в тени не менее 12 часов до начала исследования. Именно поэтому самые эффективные замеры проводятся зимой
А само здание не должно быть перегрето солнцем. Допустимое значение – здание должно находиться в тени не менее 12 часов до начала исследования. Именно поэтому самые эффективные замеры проводятся зимой.
Для качественного исследования в помещении необходимо удалить из него все нагревательные элементы (кроме стационарных), выключить электроприборы, способные повлиять на температуру.
Устройство и принцип работы тепловизора
Принцип работы оборудования заключается в захвате ИК-излучения с любой поверхности, находящейся непосредственно перед считывающей матрицей прибора. С помощью специальных миниатюрных терморезисторов, чувствительных к малейшему нагреву, прибор анализирует температуру объекта и выдаёт результат.
Пример, как выглядит изображение «глазами» тепловизора, можно увидеть на фото.
Исследование тепловизором тепловых потерь в квартире
Стрелочками в этом случае указаны дорожки холода, которые показал прибор. Более тёмная гамма обозначает низкие температуры, жёлтая и красная, как уже говорилось выше, – высокие. Вся информация в режиме реального времени выдаётся на монитор. Фотография или рисунок, который отображает прибор, называется термокарта. На фото заметна шкала, которая позволяет оценить точную температуру данного объекта, а также дата проведения исследования.

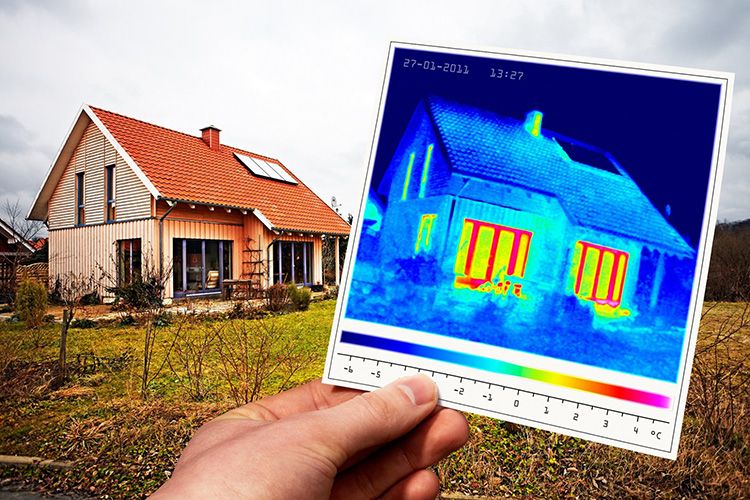

Термокарта дома позволяет точно выявить потери тепла и вовремя решить проблему с теплоизоляцией
С подобной фотографией и заключением эксперта можно обращаться к управляющей компании или застройщику с претензией, если вы заметили щели в межплиточных перекрытиях. В любом случае такая информация будет полезна для качественного утепления помещений.
Рейтинг медицинских тепловизоров
В медицинских целях используют бесконтактные тепловизоры с возможностью точного измерения температуры и небольшой погрешностью. Особенно полезными приборы оказываются при обследовании большого числа людей в сжатые сроки.
CEM DT-8860B
Один из лучших бюджетных тепловизоров оснащен лазерным наведением и определяет температуру за 0,15 с. Вероятность ошибки составляет всего 0,1%, прибор можно считать очень точным. Показания выводятся в градусах Цельсия и Фаренгейта.
CEM DT-8860B можно приобрести от 9000 рублей
ADA Instruments TemPro 300
Тепловизор со временем отклика 0,5 с и погрешностью 1,5% можно выбрать для измерения температуры у больных. Показания предоставляет в градусах Цельсия, фиксирует последние значения.
Стоимость ИК-прибора ADA начинается от 6000 рублей
Condtrol IR-CAM 1
Универсальный прибор с допустимой погрешностью 2% позволяет определить наличие жара и с высокой точность установить температуру. Поддерживает две системы исчислений — по Фаренгейту и по Цельсию.
Средняя цена тепловизора Condtrol составляет 24000 рублей
Как происходят утечки тепла
Тепловые потери возможны как вследствие дефектов конструктивных элементов дома, так и в результате ошибок при строительстве здания, монтаже теплоизоляции, прокладке коммуникаций.
Основные каналы тепловых утечек:
- Стены и крыша здания:
- тепло уходит наружу вследствие низкого качества теплоизоляции стен — это возможно, когда утеплитель повреждён, уложен с нарушением технологии или же вовсе отсутствует;
- радиаторы батарей отопления или тёплые полы могут быть расположены слишком близко к стенам, вследствие чего фактически «греется улица», а теплоноситель в системе охлаждается намного быстрее;
- проблемы вызывают недостаточно плотные стыки между балками кровли и утеплителем.
- Двери и окна:
- одной из причин снижения температуры в помещении и появления сквозняков являются щели в окнах, которые появляются в результате износа уплотнений или низкого качества монтажа;
- аналогичная ситуация складывается вследствие наличия щелей между входными, балконными дверьми и их проёмами.
- Коммуникации и люки:
- зачастую потери тепла возникают, когда вентиляционные коммуникации не справляются со своей функцией удаления загрязнённого воздуха из помещения и лишь затягивают внутрь холодный воздух;
- проблемы могут вызывать люки в подвал и на чердак здания, монтажные отверстия для кондиционеров, другой бытовой техники и оборудования.
- Уязвимые зоны и «мостики холода»:
- при утеплении стен зданий зачастую игнорируется важнейший участок, через который происходят тепловые потери — это фундамент дома. Холодовой эффект фундамента усиливается, если в доме есть подвал, а максимум тепловых потерь в данном случае приходится на «тёплый пол»;
- существуют зоны с изначально низким термическим сопротивлением — «мостики холода», пропускающие большее количество тепла. Обычно это перемычки из бетона, углы, места стыков конструктивных элементов здания, швы кирпичной кладки.
Стоит ли овчинка выделки: стоимость некоторых моделей тепловизоров в разных ценовых категориях
По мнению редакции HouseChief.ru, самыми перспективными являются аппараты в средней ценовой категории. Ценовой диапазон подобного оборудования достаточно широк и составляет от 70 000 до 250 000 рублей, по данным на август 2018 года. Однако в этой статье мы рассмотрим, как дорогие, так и бюджетные модели в разных ценовых категориях.
CONDTROL IR-CAM2 – лидер среди самых дешёвых приборов
Снабжён двумя камерами – способной работать в обычном режиме и в диапазоне ИК. В комплект входит SD-карта на 4 Гб, которая сохранит информацию.
Тепловизор Condtrol IR-CAM2 эффективно и быстро находит «утечки» тепла в помещении
Однако, далеко не все функции доступны этому прибору. Устройство эффективно работает при большой разнице температур. Этим существенно ограничен его функционал.
Testo 882 – камера высокого разрешения с функцией записи видео с лазерной указкой
Прибор имеет ИК-подсветку, по сути, представляет собой полноценную видеокамеру, позволяющую снимать как в обычном, так и в ИК-режиме.
Testo 882 обладает достаточным разрешением ИК-датчика − 640×480 пикселей
Прибор оснащён системой автофокусировки с минимальным расстоянием записи в 20 см. Объектив имеет широкий угол фокусировки и позволяет проводить обследование как сложных, так и удалённых участков.
Fluke TiX580 – прибор, решающий задачи повышенной сложности для подробной съёмки объектов
Прибор обладает сверхчувствительной матрицей, способен схватывать более широкий угол обзора благодаря современным сменным объективам и совершенной системой автофокусировки.
Режим 8-кратного увеличения даёт возможность углублённо исследовать мельчайшие элементы ИК-изображения
Камера позволяет передавать потоковое видео в режиме лайф, а также способна сохранять данные в облачные хранилища. Как мы выяснили, профессиональные приборы − весьма дорогое удовольствие. Так, может есть альтернатива? Некоторые форумчане предлагают своё решение проблемы.
Топ-10 лучших недорогих тепловизоров для охоты
Бюджетных охотничьих ИК-прицелов как таковых не существует, любые модели стоят довольно дорого. Но в магазинах можно выбрать устройства, выигрывающие в цене у топовых тепловизоров.
Quantum HD19s
Функциональный девайс имеет встроенные режимы для города и леса, а также функцию распознавания с высокой детализацией теплых объектов. Поддерживает FPS 30 кадров и цифровой зум, может работать на морозе.
Важно! Купить один из лучших тепловизоров для охоты выгодно еще и потому, что питается он не только от встроенных аккумуляторов, но и от переносного внешнего источника.
Стоимость ИК-прицела Quantum начинается от 93000 рублей
Dali S240
Датский тепловизионный монокуляр с матрицей 384 на 288 поддерживает частоту обновления кадров 50 Гц. Способен записывать видео, предусмотрено удаленное управление со смартфона. Если выбрать данную модель, можно будет самостоятельно настраивать цветовую палитру.
Цена тепловизора Dali начинается от 79000 рублей
Guide IR510 N1
Компактный девайс во влагостойком корпусе поддерживает высокую скорость смены кадров, обладает тихой автокалибровкой, оснащен режимом изотерма и лазерным указателем. Может записывать видео до 4 Гб.
Выбрать инфракрасный монокуляр Guide в магазинах можно от 89000 рублей
Pulsar Axion Key XM30
В сравнении тепловизоров Пульсар Хелион и Аксион последний выигрывает по популярности и цене. Подходит для применения при любой погоде, обладает малым весом и небольшими размерами. Поддерживает широкие настройки изображения, предоставляет высокое оптическое увеличение. Корпус у прибора водонепроницаемый и прочный.
Приобрести ИК-прицел Axion от Pulsar можно от 90000 рублей
Pulsar Axion Key XM22
Еще один недорогой прибор с высокой четкостью изображения и мгновенным стартом следует выбрать, если нужно автономное устройство с широкими возможностями видеозаписи. Поддерживает комбинированную систему питания B-Pack, функцию StreamVision и «кадр в кадре». Не боится влаги, поставляется в цельнометаллическом корпусе.
Цена тепловизора Axion X22 начинается от 75000 рублей
HT-320D Thermal Camera
Недорогой и качественный вариант можно выбрать для охоты и игры в страйк-болл. Устройство с разрешением 220 на 160 совмещает функции монокуляра и тепловизора, поддерживает ночной режим и быструю смену кадров.
Цена девайса HT-320D стартует от 50000 рублей
Pulsar Helion XQ28F
Чувствительный прибор со временем работы до 8 часов в автономном режиме обладает разрешением 384 на 288 пикселей. Поддерживает плавный цифровой зум и дистанционное управление, способен записывать видео.
Цена ИК-монокуляра Helion XQ28F начинается от 117000 рублей
Guide Trackir 25mm
ИК-монокуляр обладает высоким разрешением и встроенным дальномером, плавным масштабированием и частотой обновления кадров 50 Гц. Выбрать его рекомендуется также, если нужен встроенный модуль Wi-Fi и возможность настройки цветовой палитры.
Цена у тепловизора Guide Trackir начинается от 150000 рублей
Veber Night Eagle M13/240
Инфракрасный прицел с широким углом обзора и высоким разрешением окуляра предоставляет хорошую видимость в любое время суток, в туман и при задымлении. Работает 7 часов без подзарядки, непроницаем для воды и пыли.
Купить тепловизор от Veber можно от 610000 рублей
IRAY XEYE E3M
Надежный ИК-монокуляр в водонепроницаемом корпусе позволяет рассмотреть объекты сквозь туман, дождь и высокую траву. Дальность обнаружения составляет 1250 м. Прибор стоит выбрать за тихую автокалибровку и быструю смену кадров. Устройство удобно ложится в руку при использовании.
Стоимость тепловизора IRAY составляет около 89000 рублей
Плюсы методики исследования ТВО
Методика тепловизионного обследования обладает рядом серьезных преимуществ, а используют ее как опытные инженеры и строители, так и обычные люди. Перечислим самые главные плюсы методики:
- Простота технологии. Чтобы выполнить тепловизионное обследование какого-либо объекта не требуются специальные знания и умения. Достаточно иметь хороший качественный тепловизор, который покажет реальную картину вещей. Получать какое-либо образование также не понадобится — освоить работу с тепловизором очень просто, с этой задачей справится даже маленький ребенок (все сложные моменты в деталях расписываются в инструкции).
- Практическая польза. Тепловизионное обследование подойдет для исследования любых объектов — это могут быть дома, квартиры, многоэтажные здания, теплотрассы, коммуникации, отдельные элементы кровли, окна, стены и так далее. Почти все современные устройства оборудованы системой фиксации снимков, что позволяет провести исследование, чтобы потом внимательно изучить его результаты.
- Минимум сложного оборудования. Тепловизоры для обследования зданий и сооружений обладают компактными размерами и небольшим весом, поэтому их можно держать в одной руке. Устройство обладает интуитивно понятным интерфейсом, разобраться с которым весьма просто. Никакой вспомогательной техники для исследования не требуется (хотя для повышения точности понадобится соблюсти некоторые правила).
- Неплохая степень точности. Современные приборы для ТВО обладают высокой чувствительностью. Поэтому они с легкостью смогут найти участок с интенсивным перепадом температур. Современные тепловизоры могут определять температуру пространства в точность до нескольких градусов, что является отличным показателем (есть и более точные устройства, однако на практике в большинстве случаев в них мало практической пользы).
Показания ТВО могут выступать в качестве доказательства при судебных разбирательствах.
Например, Вы заказали строительство дома у некоторой компании, однако результаты постройки оказались неудовлетворительными. В таком случае Вы можете провести тепловизионное обследование для суда, а показания тепловой карты будут выступать в качестве твердого доказательства, что при постройке действительно были допущены ошибки.
Экспертиза может касаться любых аспектов строительства — можете провести тепловизионное обследование кровли, крыши, стен, потолков и так далее.
Требования к организациям, проводящим ТВО
В России тепловизионное обследование помещений слабо регулируется государством, а провести такое обследование практически любая компания или даже частный мастер, какие-либо разрешения для этого не понадобятся.
Хорошие организации при ТВО ориентируются на отечественные и международные нормы. Основные нормативные документы — ГОСТ 26629-85, ГОСТ 26254-84, ГОСТ 18353–79, СП 13-102-2003, СНиП 23-02-2003. Большим плюсом будет форма собственности СРО — такой статус обычно присваивается лабораториям и исследовательским проектам.
Критерии выбора тепловизора
Разрешение детектора
Этот параметр инфракрасных камер уступает возможностям обычных устройств, снимающих в видимом диапазоне. Поэтому для получения более четкой картинки следует выбирать аппарат с большим разрешением. Для бытового аппарата достаточно будет разрешения в 160х120 пикселей, чтобы найти в конструкциях своего жилища мостики холода и принять соответствующие меры к их ликвидации.
Полупрофессиональные аппараты оборудованы матрицей с разрешением 320х240 пикселей. С ними можно заняться профессиональным энергоаудитом и получить термограммы достойного качества.
У профессионального оборудования разрешение матрицы может достигать 640х480 и более пикселей. Это весьма дорогие изделия, с помощью которых можно формировать официальные отчеты для надзорных организаций. Нет смысла приобретать их для повседневного или домашнего употребления.
Диапазон измеряемой температуры
Именно этим параметром определяется область применения аппарата. Для определения теплопотерь через строительные конструкции достаточно чтобы устройство различало температуру в пределах от -20 до + 300°С. Для исследования высокотемпературных производственных процессов больше подойдут аппараты, определяющие температуру до +500°С
Уровень погрешности измерений
Высокая точность измерений требуется от моделей, применяемых на производстве для составления отчетов об испытаниях оборудования или анализа технологического процесса. Для большинства изделий это параметр равен +/- 2°С.
Ближний фокус
Так называют минимальную дистанцию фокусировки или наименьшее расстояние от объекта до поверхности матрицы, при котором можно получить четко оконтуренное изображение. Для объективов высокого качества этот параметр не превышает 10 см. Мобильные модели с обычными объективами могут дать достаточно четкую картинку с расстояния в 30 см.
Настройки и коррекция
Чтобы повысить точность результатов съемки, в измерительных тепловизорах предусмотрена возможность настраивать коэффициенты излучения поверхности в зависимости от ее фактуры, а также менять коэффициент отраженной температуры. Некоторые поправки дают возможность учитывать изменения условий съемки и удаленности объекта. Готовые результаты (термограммы) сохраняются в виде файлов на собственной карте памяти и могут передаваться на другое устройство (ПК), используя USB порт. Каждый производитель разрабатывая программное обеспечение может предусмотреть свой формат файлов, которые могут не раскрываться при загрузке на ресурсы других брендов.
Дополнительное оборудование
При составлении отчетов для заказчиков или надзорных организаций иногда недостаточно картинки, снятой в ИК лучах. Для более точной привязки объекта к местности и определения влияния на его тепловые характеристики рядом стоящих объектов, неплохо подкрепить термограммы снимками в видимом спектре. Для этого лучше воспользоваться тепловизором со встроенной цифровой камерой.
В недостаточно освещенных местах качество съемки резко снижается. Но со встроенной светодиодной подсветкой эта проблема легко устраняется. К тому же подсветка может работать и как фотовспышка.
Наличие встроенного лазерного целеуказателя завершает обзор дополнительного оборудования тепловизора. С его помощью можно выделить на снимке нужную нам область или опасный производственный объект, к которому лучше не приближаться. По лазерному маркеру на цифровом фото легче сориентироваться и найти нужный объект на ИК изображении.
На что еще следует обратить внимание
При наличии поддержки Wi-Fi можно подключить тепловизор к мобильным гаджетам или импортировать на них термограммы. Если аудит работает на обширной территории, специалисты без задержки могут обмениваться изображениями, а это солидная экономия времени.
Эргономика или удобство пользования аппаратом особенно для профессионалов, играет важную роль. Устройство должно иметь удобную рукоять и быть достаточно легким. В противном случае «удовольствие» от его использования может отрицательно сказаться на результатах работы. Кроме того, неудачный интерфейс, неудобное расположение кнопок управления, наличие большого количества меню и подменю осложняет эксплуатацию и нервирует оператора.
