Талреп. размеры и технические характеристики

ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Талрепы должны изготовляться следующих типов:

ОШ-с открытой штампованной муфтой;

ОС-с открытой сварной муфтой;

ЗС – с закрытой сварной муфтой.

1.1.1. Основные параметры, теоретическая масса и исполнения талрепов с открытой штампованной муфтой должны соответствовать указанным на черт. 1 и в табл. 1.

Исполнение ВВ (вилка-вилка) Исполнение ВУ (вилка-ушко)Исполнение УУ (ушко-ушко)

Исполнение ГГ (гак-гак) Исполнение ВГ (вилка-гак)Исполнение ГУ (гак-ушко)

Черт. 1

Таблица 1

Наименование параметра	Нормы
Допускаемая нагрузка, тс	0,1	0,2	0,3	0,5	0,8	1,2	1,6	2,0	2,5	3,2	4,0	5,0	6,3
Теоретическая масса, кг не более:
для исполнения ВВ	0,14	0,37	0,50	0,92	1,10	1,90	2,26	3,00	3,80	5,80	6,90	12,80	13,90
» » ВУ	0,13	0,35	0,45	0,90	1,00	1,85	2,10	2,80	3,60	5,60	6,60	12,30	13,60
» » УУ	0,12	0,33	0,42	0,85	0,95	1,80	2,00	2,70	3,40	5,40	6,20	11,90	13,10
» » ГГ	0,15	0,50	0,70	1,28	1,45	2,40	–	–	–	–	–	–	–
» » ВГ	0,14	0,45	0,60	1,10	1,26	2,15	–	–	–	–	–	–	–
» » ГУ	0,13	0,42	0,56	1,10	1,20	2,10	–	–	–	–	–	–	–

(Измененная редакция – «Информ. указатель стандартов» № 12 1973 г).

1.1.2. Основные параметры, теоретическая масса и исполнение талрепов с открытой сварной муфтой должны соответствовать указанным на черт. 2 и в табл. 2.

Исполнение ВВ (вилка-вилка)

Исполнение ВУ (вилка-ушко)

Исполнение УУ (ушко-ушко)

Черт. 2

Таблица 2

Наименование параметра	Нормы
Допускаемая нагрузка, тс	2,0	2,5	3,2	4,0	5,0	6,3	8,0	10,0	12,5	16,0	20,0
Теоретическая масса, кг, не более:
Для исполнения ВВ	3,6	4,2	6,0	7,1	12,8	14,0	20,8	23,6	33,4	42,9	55,3
» » ВУ	3,5	4,0	5,9	6,8	12,3	14,7	20,0	22,7	32,4	40,8	53,0
» » УУ	3,3	3,8	5,6	6,4	11,9	13,3	19,1	21,8	31,4	38,7	50,8

1.1.3. Основные параметры, теоретическая масса и исполнение талрепов с закрытой сварной муфтой должны соответствовать указанным на черт. 3 и в табл. 3.

Исполнение ВГ (вилка-гак)

Исполнение ВВ (вилка-вилка)

Черт. 3.

Таблица 3

Наименование параметра	Нормы
Допускаемая нагрузка, тс	0,1	0,2	0,3	0,5	0,8	1,2	1,6
Теоретическая масса, кг, не более:
Для исполнения ВГ	0,14	0,36	0,52	0,95	1,10	1,80	–
» » ВВ	0,14	0,30	0,42	0,76	0,95	1,52	1,90

1.2. Основные размеры талрепов должны соответствовать указанным в табл. 4.

Таблица 4

Размеры в мм

Допускаемая нагрузка тс	Резьба талрепа d	Ход талрепа L – L1	Исполнение
ВВ	УУ	ГГ	ВУ	ВГ	ГУ
L	L1	L	L1	L	L1	L	L1	L	L1	L	L1
0,1	М6	75	230	155	244	109	236	161	237	162	233	158	240	165
0,2	М8	112	324	212	344	232	360	248	334	222	342	230	352	240
0,3	М10	112	341	229	365	253	383	271	353	241	362	250	374	262
0,5	М12	140	421	281	449	309	461	321	435	295	441	301	455	315
0,8	М14	140	434	294	466	326	472	332	450	310	453	313	469	329
1,2	М16	168	524	356	558	390	558	390	541	373	541	373	558	390
1,6	М18	168	542	374	582	414	–	–	562	394	–	–	–	–
2,0	М20	185	603	418	653	468	–	–	628	443	–	–	–	–
2,5	М22	185	629	444	681	496	–	–	655	470	–	–	–	–
3,2	М24	212	719	507	787	575	–	–	753	541	–	–	–	–
4,0	М27	212	757	545	821	609	–	–	789	577	–	–	–	–
5,0	М33	248	881	633	949	701	–	–	915	667	–	–	–	–
6,3	М36	248	900	652	976	728	–		938	690	–	–	–	–
8,0	М39	265	987	722	1083	818	–	–	1035	770	–	–	–	–
10,0	М42	265	1027	762	1121	856	–	–	1074	809	–	–	–	–
12,5	М48	290	1133	843	1231	941	–	–	1182	892	–	–	–	–
16,0	М52	290	1159	869	1261	971	–	–	1210	920	–	–	–	–
20,0	М56	308	1247	939	1391	1083	–	–	1319	1011	–	–	–	–

Пример условного обозначения талрепов с открытой штампованной муфтой, с двумя вилками, на допускаемую нагрузку 10,0 тс:

Талреп 10,0 ГОСТ ВВ-ОШ ГОСТ 9690-71

То же, с открытой сварной муфтой, с двумя ушками, на допускаемую нагрузку 4,0 тс:

Талреп 4,0 УУ-ОС ГОСТ 9690-71

То же, с закрытой сварной муфтой, с двумя вилками, на допускаемую нагрузку 0,8 тс:

Талреп 0,8 ВВ-ЗС 9690-71

1.3. Основные размеры деталей талрепов должны соответствовать указанным на черт. 4 – 7 и в табл. 5.

Штампованная муфта

Открытая сварная муфта

1 – струна; 2 – гайка; 3 – шайба; 4 – труба

Черт. 4

Вилка

1 – вилка; 2 – ось с буртиком по ГОСТ 9650-71; 3 – шплинт по ГОСТ 397-66.

Черт. 5

Ушко

Черт. 6

Требования к деталям талрепа

ГОСТ 9690-71 предусматривает следующие варианты исполнения муфт талрепов:

1. Штампованные закрытые муфты.
2. Штампованные открытые муфты.
3. Литые муфты.
4. Сварные закрытые муфты.
5. Сварные открытые муфты.

В талрепах закрытого типа резьбовая часть грузового элемента полностью находится в корпусе муфты. Это считается более безопасным, поскольку при внезапном разрушении захватного приспособления (которое чаще всего случается именно по резьбе) его остатки не разлетаются в стороны. Поэтому предельно допустимое усилие натяжения для закрытых талрепов всегда больше, чем для открытых.

Читать также: Разновидности подшипников и их назначение фото

Технология изготовления муфт также во многом определяет возможности талрепа. Так, штампованные муфты (заготовками для которых служат качественные конструкционные стали по ГОСТ 1050 марок стали 20 и выше) являются прочными и надёжными. Это объясняется тем, что макроструктура штампованных изделий не имеет перерезанных волокон, и, следовательно, концентраторы напряжений отсутствуют. То же характерно и для литых муфт, однако структура литого металла – более крупнозернистая, поэтому при прочих равных условиях излом корпуса литой муфты произойдёт быстрее, чем штампованной.

Наихудшей несущей способностью обладают сварные муфты: в зоне сварного шва прочность металла снижается на 20…25% (по этой же причине категорически не допускается восстанавливать разрушенные талрепы сваркой).

Стандарт допускает два исполнения стяжных круглых муфт: со сквозным отверстием посередине корпуса, и без него. В первом случае улучшаются условия для вращения корпуса при затяжке, однако ослабляется сечение муфты. В качестве исходного материала таких муфт используется цельнотянутые стальные трубы по ГОСТ 8734 из стали 25 (в малоответственных талрепах может применяться также дюралюминий и сталь обыкновенного качества Ст.3 по ГОСТ 380).

Для компактности муфтовых талрепов имеет значение диаметр грузовых захватов. В закрытых муфтах он не превышает М42, иначе муфта становится тяжёлой и труднорегулируемой. Муфты открытого типа таких ограничений не имеют.

Талрепные муфты изготавливаются под захваты следующих типов:

1. ВВ (вилка-вилка).
2. ВУ (вилка-кольцо).
3. УУ (кольцо-кольцо).
4. ГГ (крюк-крюк).
5. ВГ (вилка-крюк).
6. ГУ (крюк-кольцо).

Скачать прайс лист

Талрепы – это высококачественные такелажные изделия. Представленные виды отличаются конструктивными особенностями, размерами, весом, рабочей нагрузкой. Модификация вилка-вилка обеспечивает наивысшую степень надежности грузоподъёмной оснастки. Остальные виды применяются только в быту.

Практическое применение талрепы во многом зависит от их конструкции. Максимальный уровень надежности растяжек и других элементов грузовой оснастки обеспечивается исполнением «вилка-вилка». Для неответственных операций и бытовых нужд применяется «кольцо-кольцо», «крюк-кольцо» или «крюк-крюк». Причем следует помнить, что у последних двух разрушающая нагрузка крюка значительно ниже кольца и корпуса.

Талреп используют для стягивания двух тросов (канатов, кабелей) и выбирания их слабины. Он имеет разные варианты конструкции в зависимости от характера крепления.

Параметры талрепов:

• Ход талрепа: 75 (мм), 112 (мм), 140 (мм), 168 (мм), 185 (мм), 212 (мм), 148 (мм), 165 (мм), 290 (мм), 308(мм).
• Резьба: М6, М8, М10, М12, М14, М16, М18, М27, М36, М42, М48, М52, М56.
• Допустимая нагрузка: 0.1 (тс), 0.3 (тс), 0.8 (тс), 1.6 (тс), 2 (тс), 3.2 (тс), 5 (тс), 8 (тс), 10 (тс), 12.5 (тс), 16 (тс), 20 (тс).

Варианты маркировки:

Обозначая талреп указывают цифрой его допустимую нагрузку, а также тип (ОШ – с открытой штампованной муфтой, ОС – с открытой сварной муфтой, ЗС – с закрытой сварной муфтой ) и вариант исполнения (ВВ – вилка-вилка, ВУ – вилка-ушко, УУ – ушко-ушко, КК – гак-гак, ВГ – вилка-гак, ГУ – гак-ушко).

Нормативные документы:

Например: так к примеру 10 ВВ-ОШ обозначает талреп с допустимой нагрузкой 10 (тс), выполнен в форме вилка-вилка с открытой штампованной муфтой, а 0.8 УУ-ЗС – талреп с нагрузкой 0.8 (тс), в форме ушко-ушко с закрытой сварочной муфтой.

Как выбрать талреп?

Особое внимание во время выбора изделия нужно уделить такому параметру как максимально допустимая нагрузка. Если талреп используется для фиксации груза в вертикальном положении, то необходим большой запас, примерно 600-900%. Также важным пунктом является безопасность

Необходимо понимать, насколько надежно канат или трос обхватывают зажим

Также важным пунктом является безопасность. Необходимо понимать, насколько надежно канат или трос обхватывают зажим.

ВАЖНО! Типы конструкции с двумя гаками обладают наименьшей безопасностью. При выборе стоит внимательно изучить маркировку изделия, которая указана на корпусе или техническую документацию, она должна быть у любого сертифицированного продукта. При выборе стоит внимательно изучить маркировку изделия, которая указана на корпусе или техническую документацию, она должна быть у любого сертифицированного продукта

При выборе стоит внимательно изучить маркировку изделия, которая указана на корпусе или техническую документацию, она должна быть у любого сертифицированного продукта.

Помимо нагрузки, нужно учитывать размер элемента. Например, если монтаж будет производиться в стесненных условиях

Обратить внимание нужно и на наличие антикоррозионной защиты. Перед использованием нужно проверить талреп следующим образом:. Перед использованием нужно проверить талреп следующим образом:

Перед использованием нужно проверить талреп следующим образом:

1. Проверить совпадают ли резьбы;
2. Осмотреть на предмет механических повреждений, деформаций;
3. Выявить отсутствие трещин, борозд.

ВАЖНО! В комплект обязательно должны входить стопорные гайки. Без них работа талрепа может быть бессмысленной, так как под влиянием нагрузки он будет раскручиваться

ГОСТы и другие нормативные документы стандартизации

Требования к талрепам отражены в стандартах:

1. ГОСТ 9690-71 – отечественный стандарт;
2. DIN 1748, DIN 1480 – европейские стандарты.

Принцип работы и регулировки натяжения

Правильная работа натяжителей должна обеспечивать одновременное вращение двух винтов в противоположных направлениях. Как только натяжение достигает допустимой силы, процесс останавливается. Регулируется натяжение просто. Его в любой момент можно ослабить, не прилагая больших физических усилий.

Требования к деталям талрепа

В конструкциях закрытого типа резьба должна располагаться в корпусе муфты. Такой вариант является безопасным, так как при разрушении захватного устройства оно не разлетится во все стороны. Именно поэтому допустимое значение натяжения для закрытых талрепов больше.

Большое значение имеет технология изготовления муфт. Штампованные муфты обладают большей прочностью. А сварные имеют самую низкую несущую способность.

ГОСТ 9690-71

Согласно ГОСТу 9690-71, существуют такие типы талрепов:

• ОС — с открытой муфтой;
• ОЗ — с закрытой муфтой;
• ОШ — со штампованной муфтой.

Виды исполнения талрепов:

• ВУ — вилка-ушко;
• ВВ — вилка-вилка;
• УУ — ушко-ушко.

Талрепы, изготовленные по ГОСТу 9690-71 применяется на кораблях и других плавучих средствах. ОШ детали изготавливают из углеродистой стали, в таких исполнениях:

• ВУ — вилка-ушко;
• ВВ — вилка-вилка;
• УУ — ушко-ушко;
• ВГ — вилка гак;
• ГГ — гак-гак;
• ГУ — гак-ушко.

ОС талрепа выполняются из магнитных и углеродистых сталей и идут в таких исполнениях:

• ВВ — вилка-вилка;
• УУ — ушко-ушко;
• ВУ — вилка-ушко.

ЗС талреп изготавливают из сталей с высоким содержанием углерода и в двух видах:

• ВВ — вилка-вилка;
• ВГ — вилка-гак.

Для защиты от трения на поверхность трущихся элементов наносится графитовая смазка. Согласно ГОСТу, для фиксации положения ушей (вилок) используются гайки. Главное предназначение детали — усиление линейного натяжения. Запрещено использование для подъёма грузов. При задействовании талрепа на муфте не должно быть свободных витков.

Это интересно: Гибочный станок для арматуры своими руками: чертежи, фото, видео

Устройство и характеристики

Талреп – разновидность винтовых стяжек.

Его конструкция состоит из следующих элементов:

• Муфта – корпус с двумя отверстиями, в которых нарезана разнонаправленная резьба с противоположных сторон.

• Пара грузозахватных элементов.

Каждый из них является стержнем с нарезанной резьбой, с противоположной стороны которого расположен крепежный зацеп – оголовок.

Оголовок может быть разной формы формы: в виде вилки, крюка (гака) или кольца (петли).

• Подкладные шайбы – предназначены для равномерного распределения нагрузки.

• Стопорные гайки – предотвращают самостоятельное ослабление натяжителя. Они вместе с шайбами входят в комплект этого инструмента.

Принцип работы устройства заключается во встречном движении оголовков при вращении корпуса.

Если стяжку необходимо ослабить, вращение муфты выполняется в противоположную сторону.

Выборка слабины каната, при небольшом диаметре стержней и невысокой нагрузке, может выполнятся вручную.

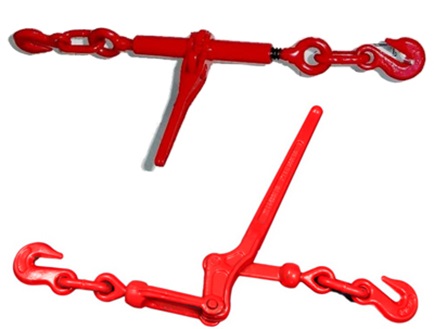

Стягивание осуществляется при помощи различных рычажных приспособлений, например, стальных стержней.

Использование талрепов в работе обосновано:

• Надежностью конструкции;

• Простотой использования;

• Компактностью.

Требования к характеристикам регламентированы следующими стандартами:

• ГОСТ 9690-71 – отечественная стандартизация

• DIN 1748 и DIN 1480 европейская стандартизация

• ASTM F1145-05 –стандарт США

• ОСТ 5.2314-79 – отечественный стандарт для судовых талрепов

Муфты

Согласно ГОСТ 9690-71, муфты производят тремя способами:

• Штампованные;

• Литые;

• Сварные.

Кроме этого, их делают закрытого и открытого типа.

Последние имеют несущую способность до 6,3 тонн.

Для закрытого корпуса — до 20 т.

При этом для сварных изделий любой конструкции этот показатель не превышает 1,5т.

Материал

При изготовлении используются следующие стали:

• Марки 35 высокого качества, согласно ГОСТУ 1050.

Степень прочности на растяжение достигает 540 МПа.

Самый распространенный вариант.

• Модификации Ст. 3, Ст. 3кп, согласно ГОСТу 380.

Сталь подвергается термической обработке, после чего ее прочность на растяжение достигает 450 МПа.

Используется там, где нет больших нагрузок.

Защитные покрытия:

• Цинк-ламельное;

• По методу горячего цинкования;

• Гальваническое.

Изделия, на которые предполагается воздействие агрессивных сред, изготавливаются из нержавеющей стали типа 10Х17Н13М2Т (аустенитная с устойчивостью к кислотной среде).

Такие кислостойкие талрепы используются в местах с повышенными требованиями.

Размеры и вес

Параметры талрепов:

• Ход: 75 – 308 мм.

• Диаметр резьбы: M6 – M56.

• Допустимая нагрузка: 0,1 – 20 тс (тонн силы).

• Общая длина типовых изделий: 230 – 603 мм.

• Вес типовых изделий (зависит от конструкции и материала изготовления): 0,05 – 60 кг и более.

Успех работы и правильная эксплуатация талрепа

Силы, которые воздействуют на механизм данного инструмента, не должны вызывать деформации во время нагрузки. Если же это произошло, то натяжение необходимо уменьшить, а части, которые подверглись деформации, надо заменить. Если есть шанс ударной нагрузки или критического режима, то прежде, чем приступить к выполнению работ, необходимо четко выбрать изделие, которым предстоит пользоваться. Допускаемая нагрузка позволительна только по линии оси. Перегрузок быть не должно.

Изделия также не рассчитаны на то, чтобы выдерживать боковые нагрузки. Используемый натяжитель всегда до и после работ необходимо проверять на соответствие нормам безопасности, иначе могут быть недопустимые критические деформации. Если правильно рассчитывать замеры и соблюдать все мельчайшие детали, а также проводить профилактические работы и осмотр состояния инструмента, то он прослужит максимально долгий срок, и вероятность его поломки или деформации сведется к минимуму.

Прежде чем приступить к работам, рекомендуется инструмент промывать бензином, при возможности полировать на войлочном кругу, наносить смазку и прогонять вхолостую. Лучшие смазки в этом случае – с присадкой графита или бисульфата молибдена. Во время работ их рекомендуется проворачивать (достаточно будет двух-трех раз). Если же работа проводится в сложных климатических условиях, где повышена влажность, то не лишним будет проливание пресной воды на механизмы, что позволит смыть соленую воду. Именно эти простые правила лишат пользователя множества проблем, в частности, мучительного раскручивания «залипшего» намертво талрепа.

Таким образом, благодаря универсальному инструменту, вы можете делать как простые работы (натяжение струн, гардин), так и сложные (натяжение канатов или же перенос увесистых грузов без использования дополнительных приспособлений). Также, используя данный механизм, можно добиться лучшего показателя по вертикали, когда будете устанавливать антенну или мачту.

Сферы применения талрепов

Благодаря простоте конструкции и широким возможностям для использования, в настоящее время талрепы активно применяются в следующих сферах:

• Строительство зданий и мостов.
• Грузоподъемное оборудование.
• Прокладка кабельных сетей между домами.
• Кораблестроение, судоходство и яхтинг.
• Крепление спортивного инвентаря.
• Установка антенн и флагштоков.
• Временная установка шатров и палаток.
• Дополнительная поддержка объектов, находящихся на реконструкции или в аварийном состоянии.

При этом фиксация троса может быть как временной (например, талреп грузовой), так и постоянной (например, строительство мостов, крепеж антенн).

2 ГОСТ и чертежи – разбираем характеристики талрепа

Нужно разумно относиться к выбору приспособления, чтобы оно само не деформировалось. Как правило, помочь определиться с необходимой маркировкой помогут таблицы, которые должны быть у каждого продавца, где в соответствие приведены нагрузка, которую вы планируете возложить на талрепы, размеры и их модель

Также стоит помнить, что видов этих изделий существует несколько, поэтому о функциональности, ожидаемой от покупки, тоже важно подумать заранее

Первое, что важно рассчитать, это диаметр резьбы. Подобно всем винтовым крепежам, мы обнаружим на прилавках, что существует талреп м8, м10, м12, м16, м20, “малютка” м5 и т.д

Причем необязательно, что оба винта будут иметь одинаковую резьбу

Расшифровать данные письмена нетрудно. Так, например, талреп М16 будет иметь диаметр резьбы 16 мм. Но это не все, что придется учесть. Также вы встретите на прилавках талреп Т-30-01, Т-10-01 и др. Такая маркировка отображает разрушающую нагрузку при напряжении в кН, характерную для изделия. То есть, если у вас перед глазами Т-30-01, то именно вторая цифра и отображает этот параметр. Подробнее об этой величине можно найти в ГОСТе, где вы найдете и чертеж, по которому легко освоить параметры и их взаимосвязь

Причем необязательно, что оба винта будут иметь одинаковую резьбу. Расшифровать данные письмена нетрудно. Так, например, талреп М16 будет иметь диаметр резьбы 16 мм. Но это не все, что придется учесть. Также вы встретите на прилавках талреп Т-30-01, Т-10-01 и др. Такая маркировка отображает разрушающую нагрузку при напряжении в кН, характерную для изделия. То есть, если у вас перед глазами Т-30-01, то именно вторая цифра и отображает этот параметр. Подробнее об этой величине можно найти в ГОСТе, где вы найдете и чертеж, по которому легко освоить параметры и их взаимосвязь.

Международная стандартизация талрепов

Использование талрепов, особенно крупных размеров, подразумевает под собой сверхсильные создаваемые тяговые усилия в десятки тонн, поэтому проводится строгий контроль над качеством каждой детали талрепа. Ведь в противном случае, при малейшей деформации любого элемента талрепа может произойти аварийная ситуация. Вся выпускаемая продукция обязательно проходит проверку на стандарты качества: ГОСТ 9690 71 (Россия, СНГ), DIN 1480 и DIN 1478 (Германия).

Талреп ГОСТ

Конструкции талрепа ГОСТ подразделяются на следующие типы:

1. ОШ — с открытой штампованной муфтой.
2. ОС — с открытой сварной муфтой.
3. ЗС — с закрытой сварной муфтой.

В свою очередь, все типы талрепа ГОСТ различаются по видам своих конечных крепежей:

• талреп вилка-вилка;
• талреп кольцо-кольцо;
• талреп крюк-крюк;
• талреп вилка-кольцо;
• талреп вилка-крюк;
• талреп крюк-кольцо.

Данные типы талрепа изготавливаются из высококачественной углеродистой стали с ее последующей обработкой защитным металлическим слоем поверх во избежание действия влаги и агрессивных погодных условий. Формы конструкций различаются по объему (длина муфты, винтов и их рабочего хода), по размеру внутреннего диаметра резьбы отверстий в муфте М6-М56.

В большинстве случаев талреп ГОСТ применяется в судостроительной промышленности, при строительстве мостов и высотных зданий, а также в таких рабочих отраслях, где требуются натяжения тросов и проводов, регулирование всякого рода растяжек.

Талреп DIN 1480

Талрепы DIN 1480 изготавливаются из высокомарочной стали S235JR или с нержавеющей стали А2 и А4, соответствуют установленным стандартам немецкого института DIN, являющегося одним из мировых лидеров по стандартизации. Талреп DIN может быть с открытой и закрытой муфтой. Конструкция устройства из стали дополнительно подвергается защите от внешних погодных факторов в виде горячего оцинкования или гальванического покрытия. Данный тип талрепа выпускается с такими видами крепежей, как:

• талреп кольцо-кольцо;
• талреп крюк-крюк;
• талреп кольцо-крюк.

Также, как и талреп ГОСТ, это техническое устройство может иметь множество модификаций, различающихся по длине и ширине конструкции, весу, диаметру резьбовых винтов, допускаемой нагрузки (0.1-20 тс). Есть специальный тип талрепа DIN-мини для бытового применения, где не требуется больших усилий для натяжения. Кислостойкие талрепы из нержавеющей стали марки AISI 316 с закрытым корпусом используются в такой среде, где есть взаимодействие с различными кислотами и едкими субстанциями.

Талреп DIN 1480 широко используется при монтажных/демонтажных работах, для фиксации грузов при перевозке, в строительных работах и эксплуатации надводных кораблей.

Талреп со стержнем внутри DIN 1478

Этот тип талрепа имеет закрытую муфту и главное его предназначение – грузоподъемные работы, поэтому талреп DIN 1478 еще называют грузовым. Крепежи талрепа в основе своей имеют следующий вид:

талреп вилка-вилка.

Талреп изготавливается из нержавеющей стали с дальнейшей ее поверхностной защитной оцинковкой от коррозии и агрессии погодных условий. Чаще всего этот тип талрепа применяют для грузоподъемных работ (поднятие грузов до 20 тонн), а также для натяжения тросов, цепей и такелажных приспособлений.

Заберите талреп по оптимальной цене!

Компания Абтрон предлагает вам купить талреп в СПб

по очень привлекательным для вас ценам! Мы работаем без каких-либо посредников и имеем четко налаженную структуру прямых связей с нашими партнерами – мировыми лидерами производства в сегменте грузоподъемного и грузозахватного оборудования. Плюс ко всему, строгий контроль на всех этапах производства и работа с исключительно высококлассными специалистами – это одни из главных факторов, давшие нам сильный толчок в развитии.

У нас вы сможете приобрести любую модель талрепа ГОСТ или DIN по вполне достойным ценам, не выходящим за предел средней рыночной стоимости. В удобном каталоге для вас представлен весь широкий ассортимент этого незаменимого в профессиональной деятельности технического устройства. Покупая у нас талреп, вы покупаете настоящее европейское качество и помощь наших специалистов в выборе устройства, исходя из заданных вами характеристик!

	ЗАКАЗАТЬ
	ЗАКАЗАТЬ
	ЗАКАЗАТЬ
	ЗАКАЗАТЬ

Виды винтовых талрепов

Винтовой талреп состоит из муфт с двумя отверстиями под винты и разными направлениями резьбы. При повороте муфты в одну сторону винты вкручиваются в корпус, в другую – выкручиваются. Благодаря такому принципу работы можно без труда изменять длину приспособления для стяжки.

Корпус муфты может быть открытого или закрытого типа. Закрытый используется в основном в сложных условиях эксплуатации, например, когда возможно обледенение или засорение песком.

Оголовки винтов могут быть в виде:

• крюка;
• вилки;
• шпильки;
• кольца.

Встречаются и комбинации этих видов – вилка-кольцо,крюк-вилка и др. Наибольшим показателем надежности обладает натяжитель с комбинацией «вилка-вилка».

Нержавеющий или оцинкованный?

Перед выбором талрепа нужно учесть внешние факторы, в которых он будет применяться, а также степень агрессивных воздействий окружающей среды.

Если работа будет происходить в сухом помещении или небольшой промежуток времени на улице, то подойдет оцинкованное изделие. Но если талреп будет эксплуатироваться большую часть времени на улице или в местах с высокой влажностью, то необходимы нержавеющие талрепы закрытого типа из стали А2. На химических производствах, горячих цехах, бассейна и т.д используются талрепы из кислостойкой стали А4.

Что такое вантовые крепления (цепные натяжители)

Цепные натяжители или рэтчеты – это вантовые крепления с захватом в форме крюка. Они используются для крепления цепями больших и тяжелых грузов. Благодаря наличию рычажного или храпового механизма можно создать натяжение большого усилия.

Цепная стяжка достаточно популярна в мире, так как с ее помощью можно зафиксировать крупногабаритные грузы. Этот ручной механизм является надежным и отлично фиксирует груз, который не будет падать во время перевозки или самопроизвольно перемещаться.

Храповый стяжной механизм

Цепной талреп с данным механизмом имеет переключатели вращения и два поворотных крюка, располагающиеся на разных концах конструкции. Принцип работы заключается в том, что при поворачивании рукоятки крюки сходятся, тем самым обеспечивается натяжение цепей крепления.

Достоинства устройства храпового типа:

1. Простота установки в систему крепежа;
2. Не требует приложения больших физических усилий во время работы;
3. Не нужно дополнительно фиксировать рычаг.

Рычажный стяжной механизм

Состоит из 2 поворотных захватных крюков, с помощью которых происходит зацепка крепежной цепи и из эксцентрикового рычага. Натяжение цепей достигается путем воздействия на рычаг, который сам зажимается в тот момент, когда достигает максимального натяжения. Цепь надежно фиксирует рычажный механизм и не дает ему раскрыться.

Плюсы рэтчета данного типа:

1. Быстрота монтажа;
2. Простота;
3. Небольшие габариты;

Разновидности канатных зажимов

В зависимости от способа установки и конструкции зажимы классифицируют как:

• болтовые;
• винтовые;
• клиновые;
• прессуемые;
• клыковые;
• заклинивающиеся.

Все канатные зажимы изготавливаются с соблюдением ГОСТ и DIN

U-образный зажим

Это u-образный болт с резьбой. Резьбовые элементы вставляются в сжимающую конструкцию и во время затягивания гаек трос прижимается к болту.

Трубчатый зажим

Представляет собой зажимы-втулки из алюминия (для обычных тросов) или из меди (для кислотостойких). Для работы в агрессивной среде используют зажимные изделия из нержавеющей стали.

В основном такие зажимы применяют для соединения тросов друг с другом или для устройства петель на концах троса. Трубчатый зажим – разовый несъемный элемент.

Плоский тросовый зажим

Изготавливается из углеродистой стали. Состоит из:

• прижимной пластины;
• винтов;
• гаек с метрической резьбой.

Исходя из количества винтов, различают: одинарный, двойной и тройной зажимы. Принцип работы заключается в том, что по мере затягивания гаек трос зажимается между прижимными элементами.


Характеристика и свойства

Одним из самых важных параметров является диаметр резьбы, который определяет размеры всех деталей конструкции. Чем больше стержень, тем сильнее нагрузки. Показатели диаметра определяются метрической системой мер. Длина зависит от толщины.

Талреп делится по видам используемых стержней. Самыми популярными считаются крюки и кольца, а также механизмы с вилками. При работе с тяжелыми грузами используют устройство «вилка-вилка», ведь оно является статичным и может долго удерживать груз.

Цепной талреп создан для динамического удержания с возможностью приближения и отдаления грузов. В таких моделях цепь считается звеном, которое присоединяет стержень или муфту.

ГОСТ для талрепа

Установкой размеров и технических характеристик, предназначенных для талрепа, занимается ГОСТ 9690 71. Нужно соблюдать четыре основных правила:

• На все трущиеся детали наносится смазка графитная по ГОСТу № 3333.
• Должно быть защитное покрытие по ОСТ.
• Срок использования устройства — 15 лет.
• Правильно выбирайте талреп для троса.

Советы перед использованием.

• Перед началом работы промыть поверхность механизма бензином или обработать специальной смазкой.
• В процессе работы попытаться исключить радиальные нагрузки.
• После завершения работы снова произвести обработку поверхности, особенно в месте резьбы.

Из чего состоит это устройство? Корпус создан с помощью литья, ковки или сварки. Отверстия чаще всего фрезеруются. При сложных погодных условиях берут талреп закрытого типа. Он состоит из трех частей: корпус, два винта и оголовки винта. Чтобы лучше понять, как устроен механизм, стоит взглянуть на талреп (фото).

Разновидности талрепа

«Крюк-крюк» иногда называют натяжитель троса талреп. Основной плюс такого устройства в его универсальности: благодаря крюкам с двух сторон, такой механизм можно использовать практически при любых работах. К примеру, стяжку с кольцами невозможно прикрепить к монтажным отверстиям конструкции и оборудования. Такие же действия с устройством «вилка-вилка» потребуют намного больше времени. А крюками очень быстро можно зацепить стяжку.

Еще этот механизм удобен тем, что у стягиваемых объектов, можно заранее подготовить правильный, прочный и неразборный фиксатор. Последний и самый главный плюс в том, что талреп легко снять и не нужно ничего откручивать или расплетать.

Минусы такого талрепа:

• Допустима лишь маленькая нагрузка по сравнению с механизмами «колько-кольцо» и «вилка-вилка».
• Существует слабина во время установки стяжки, из-за этого крюк может легко соскочить с фиксатора прикрепляемого объекта.

Устройство «кольцо-кольцо» используется для натяжения гибких деталей и изделий, например: тросы, канаты, цепи, веревки и так далее. С помощью таких стяжек и натяжителя частенько ликвидируют обрыв трассовых соединений и спасают от самопроизвольного раскручивания винтов.

Устройство «вилка-вилка» чаще всего эксплуатируют для установки растяжки специальным инструментом. Плюс вилочного типа в том, что он имеет обжимные вилки. Вилка всегда надежно фиксирует трос. Вилка-вилка делится на два типа корпуса: открытый и закрытый. Лучше выбирать закрытый, он не загрязнится так сильно, как открытый. Иногда у этого механизма возникают проблемы с цепным тросом.

Разновидности талрепа

1 Как талреп с крюком и кольцом появляется на свет?

Талреп изготавливается только из металла, вернее, сырьем служит низкоуглеродистая сталь с различным содержанием углерода, но не выходящим за 0,25 %. Чем больше этого элемента будет содержаться в материале, тем выше прочность и твердость изделия, но оно теряет всякую пластичность. А значит, любая неосевая нагрузка приведет к разрушению талрепа. Низкое содержание углерода рождает еще один недостаток – легкость коррозии. Поэтому изделия почти не выпускают без защитного покрытия.

Талреп из металла

Кстати созданию антикоррозионного слоя в производстве талрепов уделяют большое внимание, потому что эти приспособления зачастую несут свою службу на открытых площадках, постоянно подвергаясь воздействию осадков, холодов, ветров и палящих лучей солнца. Как правило, защита состоит из слоя цинка, который наносят гальваническим или диффузионным напылением. Иногда талреп просто красят после установки на рабочее место, но эта защита не продержится долго, и вряд ли приспособление можно будет использовать повторно

Иногда талреп просто красят после установки на рабочее место, но эта защита не продержится долго, и вряд ли приспособление можно будет использовать повторно.

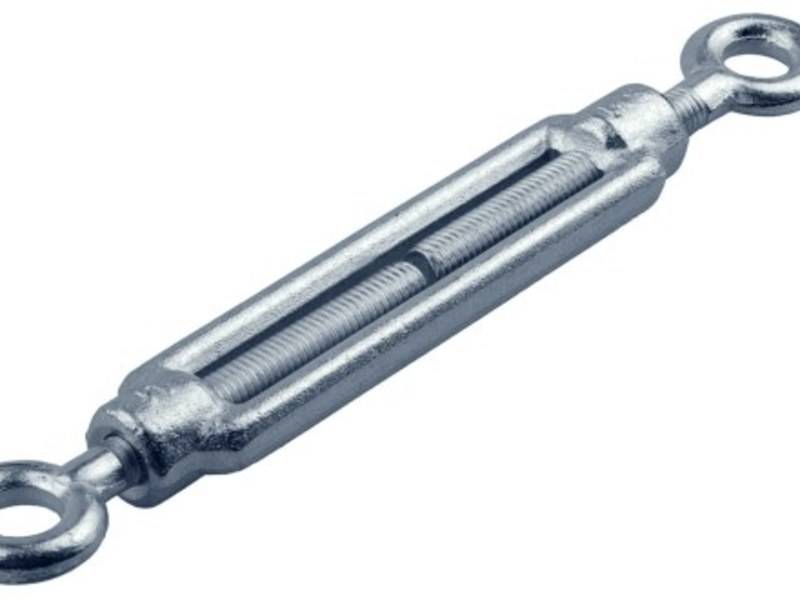

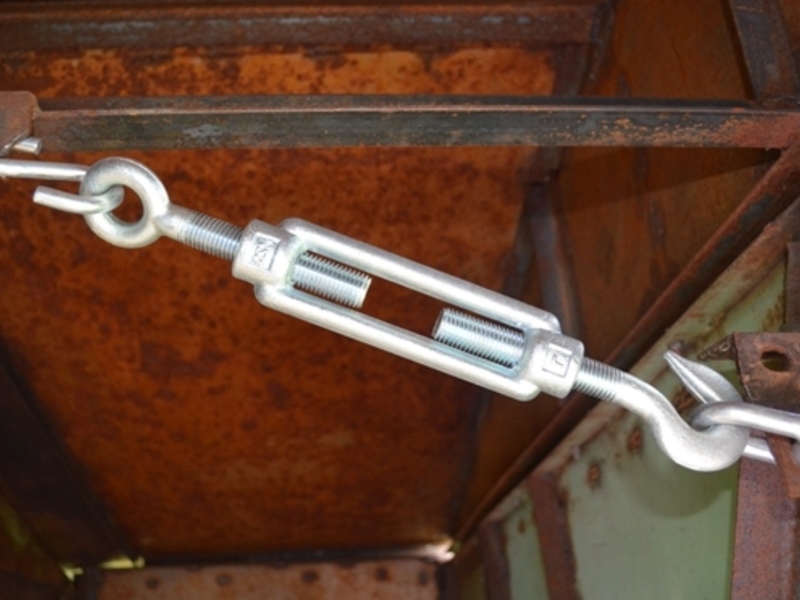

Конструкция талрепов обычно состоит из продолговатого корпуса, с разных концов которого есть отверстия с резьбой разного направления (левая и правая). Туда вставляются винтовые крепежи, каждый из них имеет вид стержня с резьбой, которая подходит по направленности к той, что нарезана в отверстии корпуса. На концах этих стержней имеются различные приспособления для фиксирования внешних объектов – крюк, кольцо, вилка и др. Так как стержней в одном талрепе два, то и комбинаций с этими наконечниками много, в этой статье мы рассмотрим крюк-кольцо.

Конструкция талрепов

Выбор талрепа. Размеры и характеристики

Определяющим параметров для выбора является эксплуатационная нагрузка, причём для талрепов, предназначенных для фиксации предметов в вертикальном положении, а также агрегатов типа лифтов и подъёмников такие нагрузки определяют с запасом в 600…900%.

Для безопасности фиксации предмета или груза важное значение имеет также степень охвата стропом захвата талрепа. Это особенно касается талрепов типа ГГ, где открытая часть оголовка крюка не исключает соскальзывания груза. Наиболее безопасны в этом отношении талрепы вилка-вилка, в которых крепёжный палец изготавливается из закалённой стали, и полностью перекрывает крюк стропа

Наиболее безопасны в этом отношении талрепы вилка-вилка, в которых крепёжный палец изготавливается из закалённой стали, и полностью перекрывает крюк стропа.

Ориентировочные предельные нагрузки в зависимости от типоразмера резьбы и типа грузового захвата – вилка, ушко и крюк – составляют соответственно, кг:

• для М6 – 100 и 40;
• для М8 – 200 и 80;
• для М10 – 500 и 150;
• для М12 – 2000 и 350;
• для М16 – 3000 и 700;
• для М20 – 4000 и 1000;
• для М24 – 6000 и 2000;
• для М30 – 10000 и 3000.

Выбор рэтчета производится по калибру цепи и её длине:

• для калибра 6 мм максимальная нагрузка — 4000 кг;
• для калибра 8 мм — 6300 кг;
• для калибра 10 мм — 10000 кг;
• для калибра 12 мм — 15000 кг;
• для калибра 16 мм — 20000 кг.

Важны также размеры и масса талрепов. Завод-изготовитель обязан сертифицировать выпускаемые им талрепы, снабжая каждое изделие соответствующей информацией о пределах его безопасного применения.

При постоянной и продолжительной эксплуатации талрепы подлежат обязательной поверке, которая производится по технологии, приведённой в ГОСТ 9690-71.

Цена талрепов зависит от их исполнения и грузоподъёмности. Цена муфтных талрепов находится в диапазоне 400…1500 руб., рэтчетов – от 9000 до 16000 руб.
