Сверло для квадратных отверстий. Открытия Рело и Уаттса

Как просверлить квадратное отверстие дрелью или инструкция по изготовлению держателя

Сверла для квадратных отверстий отличаются от обычных насадок. Причем отличие заключается не только в конструкции, но и особенностях применения фрез. Если надо проделать квадратный проем в деревянной или металлической заготовке, то для этого понадобится воспользоваться специальной долбежной фрезой. Она предназначена для работы совместно со специальными инструментами — сверлильные станки. Для реализации задачи также можно воспользоваться обычной дрелью.

Перед тем, как сверлить квадратные отверстия дрелью, понадобится изготовить специальное приспособление — держатель, посредством которого осуществляется фиксация оправки к инструменту. Если пришлось купить сверло для квадратных отверстий такого типа, как показано на фото ниже, то просверлить проем с его помощью дрелью без специального приспособлений невозможно.

Связано это с тем, что оправка должна упираться непосредственно в сам патрон. Хвостовик насадки имеет удлиненную конструкцию, поэтому обеспечить эффективное сверление отверстия не удастся, если оправка не будет зафиксирована в просверливаемой поверхности. Чтобы просверлить дрелью квадратный проем, необходимо изготовить держатель для дрели своими руками. Внешний вид самодельного держателя показан на фото ниже.

За счет этого приспособления можно просверлить квадратное отверстие, используя обычную дрель или перфоратор с цанговым трехкулачковым патроном. Чтобы самостоятельно изготовить держатель, понадобится воспользоваться подручными средствами, а именно:

  • Металлические трубки, внутренние диаметры которых зависят от размера используемого инструмента и насадки
  • Стальные пластинки толщиной не менее 4 мм
  • Болты, гайки и рукоятка от дрели или болгарки

Принцип изготовления держателя на дрель для сверления квадратных отверстий имеет следующий вид:

  1. Первоначально изготавливается кронштейн для насадки. Используя две трубки разных диаметров, необходимо их соединить, получив тем самым деталь, как показано на фото ниже
  2. Трубку меньшего диаметра следует разрезать пополам, и получаем стальной хомут
  3. С одной стороны к трубке меньшего диаметра приваривается гайка, за счет которой будет осуществляться закручивание рукоятки
  4. Привариваем болт к рукоятке и полученному креплению, предварительно закрутив на резьбу гайку

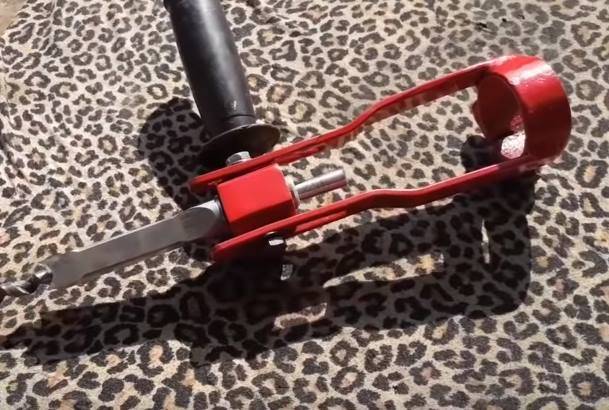

  5. Получается готовое крепление для оправки квадратного сверла. После этого приступаем к изготовлению крепления для дрели. Для этого подготавливается аналогичный по конструкции стальной хомут, только уже большего диаметра
  6. Соединяем полученные хомуты между собой, для чего понадобятся две стальные пластины. Свариваем хомуты этими стальными пластинами, получая готовое крепление для дрели под квадратное сверло
  7. В пластинах предварительно необходимо сделать пазы, по которым будет осуществляться перемещение оправки. Оправка смещается в зависимости от глубины утапливания сверла при сверлении квадратного проема
  8. В завершении остается покрасить полученную деталь, и прибегнуть к ее испытанию в действии

Подробный процесс описания по изготовлению приспособления под квадратные фрезы представлен в видео материале.

https://youtube.com/watch?v=ieCApQsHiXw

Такое приспособление исключает необходимость применения специальных дрелей, и позволяет просверлить квадратное отверстие необходимого размера. Недостаток такого приспособления в том, что крепежный хомут для оправки необходимо менять в зависимости от используемого диаметра сверла.

Пошаговое описание работ

1. Берем швеллер и свариваем прочную раму нашего станка. По ней будет передвигаться платформа. С левой стороны на конце швеллера привариваем маленькую площадку – на нее мы установим мотор станка. Просверливаем два отверстия для болтов. 2. С правой стороны на швеллере привариваем металлическую пластину. По длине она должна соответствовать каретке. С каждой стороны швеллера оставляем выступы по 50–70 мм. На выступающие элементы привариваем уголки размером 30х30 мм. При этом угол направляем вверх – он выступит в качестве рельс каретки нашего станка. 3. На рельсы накладываем аналогичные отрезки уголков, перпендикулярно привариваем рельсы, которые нужны, чтобы обеспечивать поперечное движение. На них накладываем вторые элементы, которые уже приварены к платформе. Платформу собираем из уголка. Для изготовления площадки подойдет фанерный лист. 4. Фиксируем на платформе струбцины. Для их изготовления подойдут трубы, гайки и штыри. 5. Подключаем к мотору электропроводку. 6. Перед тем, как начать пользоваться станком, обрабатываем рельсы солидолом.

Сталь для сверла

Сегодня качественные свёрла, работающие быстро и долго, производятся из высоколегированных марок стали. В своём составе такие сплавы содержат более 10% легирующих добавок, таких как вольфрам, хром, ванадий и молибден. Различное процентное соотношение элементов и разнообразные методы закалки стали образуют сплавы, различающиеся по уровню твёрдости, вязкости, сопротивлению нагрузке при ударе, стоимости и другим характеристикам.

Свёрла по металлу – самый широко используемый расходный материал для электрооборудования по нескольким причинам:

  • Изделия из металла чаще всего нуждаются в отверстиях для скрепления: резьбового соединения, клёпок и прочих видов соединения.
  • Свёрла по металлу возможно применять и при работе с более мягкими материалами, например, с древесиной.
  • Технология производства этого типа изделий аналогична принципам производства свёрл для различных направлений применения.

В России и многих других странах наибольшим спросом пользуются свёрла из быстрорежущей стали марки Р6М5, имеющей в составе вольфрам и молибден. Существенно повышается прочность и цена изделий при добавлении в сплав кобальта или покрытием свёрл охлаждающим титан-нитридным напылением.

Устройство и принцип работы

Непосредственно применить фрезу/сверло для квадратных отверстий с профилем треугольника Рело нельзя – необходимы канавки для отвода образующейся стружки.

Поэтому (см. рис. 2) профиль рабочей части инструмента представляет собой вышеописанную фигуру, из которой вырезано три полуэллипса. При этом реализуются три цели: снижаются момент инерции сверла, нагрузки на шпиндель, а также повышается режущая способность фрезы.

Рисунок 2 – Фактический профиль рабочей части инструмента

Конструкция инструмента такова. Собственно, рабочая часть включает в себя рабочую поверхность, которой производится съём металла и отводящие стружку канавки. Изготавливается фреза-сверло для квадратных отверстий из стали У8 и закаливается до твёрдости HRC 52…56. При особо тяжёлых условиях эксплуатации используются изделия из легированной стали Х12 с твёрдостью HRC 56…60. При нормальной подаче СОЖ и из-за сравнительно небольших температур в зоне обработки стойкость инструмента – высокая.

Более сложную конструкцию имеет шпиндель-переходник. Он включает в себя:

  1. Корпус.
  2. Зубчатый венец.
  3. Посадочное место под основной шпиндель (если инструмент устанавливается в инструментальной головке металлорежущего станка, то переходник имеет вид конуса Морзе).
  4. Приводной шестерни.
  5. Основного шпинделя.
  6. Шестерни зацепления с зубчатым венцом.
  7. Качающейся втулки.

Для бытовых приспособлений производители фрез/свёрл для квадратных отверстий предлагают накладные рамки, которые соединяются карданной передачей с патроном, и сообщают эксцентрические перемещения режущему инструменту. Толщина такой рамки определяет глубину получаемого отверстия.

Для соединения приспособления с патроном станка необходим ещё специальный переходник. Он состоит из:

  1. Корпуса.
  2. Плавающего хвостовика.
  3. Качающегося кольца.
  4. Сменной втулки под патроны разных металлообрабатывающих станков.
  5. Крепёжных винтов.
  6. Опорных шариков.

Для практического применения рассматриваемого инструмента достаточно придать шпинделю основного оборудования подачу в необходимом направлении. Для изготовления квадратных отверстий с применением такой оснастки пригодны фрезерные протяжные и токарные станки.

Сверло Уаттса для сверления квадратных отверстий: описание, размеры

Просверлить круглое отверстие в материале любой плотности по силам каждому. А как быть, если необходимо квадратное отверстие? Многим покажется неправдоподобной возможность высверлить квадрат в мягкой податливой древесине или в детали из прочного металла. Справляется с этой непростой задачей сверло Уаттса.

История с геометрией

Мастера и сегодня для получения квадратного отверстия просверливают круглую дырочку соответствующего диаметра и специальными инструментами продалбливают уголки. Гораздо быстрее и проще выполнить эту операцию можно «квадратным» сверлом Уаттса. Основой его конструкции является треугольник Рёло – фигура, образованная пересечением трёх одинаковых окружностей. Радиусы этих кругов равны стороне правильного треугольника, и его вершины являются центрами окружностей.

Фигура носит имя немецкого учёного Франца Рёло, так как он первым детально исследовал свойства полученного треугольника и применял их в своих изобретениях. Однако геометрия треугольника Рёло использовалась в форме окон при строительстве церкви Богоматери в Брюгге ещё в XIII веке.

В начале XVI века Леонардо Да Винчи изобразил «карту мира» на четырёх треугольниках Рёло. Эта фигура встречается в его манускриптах и Мадридском кодексе. В XVIII веке треугольник из равных дуг трёх окружностей продемонстрировал известный математик Леонард Эйлер.

В 1916 году английский работающий в США инженер Гарри Уаттс разработал и запатентовал фрезу для квадратных отверстий в «плавающем» патроне.

Уникальное изобретение позволяет получать отверстия почти правильной формы: углы квадрата скруглены небольшим радиусом. Необработанная площадь квадратного отверстия не превышает 2%.

Отличительной чертой треугольного сверла Уаттса является то, что при вращении его центр описывает дугообразные эллипсоидные кривые, а не стоит на месте как у традиционного спирального сверла.

Вершины треугольника при таком движении вычерчивают квадрат с параллельными идеально ровными сторонами. Патрон для такой фрезы имеет оригинальную, не препятствующую движению, конструкцию.

Строение сверла для квадратных отверстий

При сверлении отверстий образуется стружка, и фреза должна иметь канавки для ее отвода. Профиль рабочей части сверла Уаттса представляет собой треугольник Рёло с вырезанными из него тремя половинками эллипсов.

Такая конструкция с канавками для отвода стружек решает одновременно 3 задачи:

  1. Снижается инерция сверла.
  2. Уменьшается нагрузка на шпиндель.
  3. Повышается способность сверла резать.

Обычно квадратные отверстия проделываются на токарных или фрезерных протяжных станках. Сверло для квадратных отверстий фиксируется патроном станка специальным переходником. Для бытового использования квадратной фрезы производители предлагают накладные рамки, соединяющиеся с патроном карданной передачи и сообщающие режущему инструменту эксцентрические перемещения. Глубина отверстия соответствует толщине рамки.

Сталь для сверла

Сегодня качественные свёрла, работающие быстро и долго, производятся из высоколегированных марок стали. В своём составе такие сплавы содержат более 10% легирующих добавок, таких как вольфрам, хром, ванадий и молибден. Различное процентное соотношение элементов и разнообразные методы закалки стали образуют сплавы, различающиеся по уровню твёрдости, вязкости, сопротивлению нагрузке при ударе, стоимости и другим характеристикам.

Свёрла по металлу – самый широко используемый расходный материал для электрооборудования по нескольким причинам:

  • Изделия из металла чаще всего нуждаются в отверстиях для скрепления: резьбового соединения, клёпок и прочих видов соединения.
  • Свёрла по металлу возможно применять и при работе с более мягкими материалами, например, с древесиной.
  • Технология производства этого типа изделий аналогична принципам производства свёрл для различных направлений применения.

В России и многих других странах наибольшим спросом пользуются свёрла из быстрорежущей стали марки Р6М5, имеющей в составе вольфрам и молибден. Существенно повышается прочность и цена изделий при добавлении в сплав кобальта или покрытием свёрл охлаждающим титан-нитридным напылением.

Виды сверл для изделий из металла

Свёрла по металлу используются для проделывания отверстий в изделиях из бронзы, чугуна, меди, стали разных марок, металлокерамики и прочих материалов. Для сверления вязкой труднообрабатываемой стали применяются высокопрочные изделия с добавлением кобальта. При работе спиральными свёрлами стружка отводится по двум продольным канавкам. По форме хвостика такие инструменты делятся на три типа:

  • шестигранные,
  • конические,
  • цилиндрические.

Самодельные станки

Самодельный долбежник по дереву, при большом желании изготовить не так сложно. Конечно, он будет сильно уступать заводским аналогам, но со стандартными деревянными изделиями для дачи или дома он вполне справиться, плюс цена такого помощника в разы ниже серийных аналогов.


Ручная фреза для станка.

Долбежник по дереву удобнее всего делать из ручной фрезы. Конечно, за неимением таковой можно использовать электродвигатель соответствующей мощности или мощную электродрель, но в этих случаях не следует рассчитывать на продолжительную и качественную работу, ведь они не приспособлены к постоянной боковой нагрузке на вал.


Малая площадка под фрезу.

Изначально фрезер жестко крепится в горизонтальном положении. Так в процессе работы нам будет хорошо видно фрезу и сам выбираемый паз. Плюс при горизонтальном уровне хода намного проще сделать серию одинаковых отверстий.


Компоновка узлов, вид сбоку.

За основу берется толстая фанера от 10 мм. Размеры платформы варьируются в зависимости от габаритов вашего фрезера. Инструмент устанавливается строго горизонтально, по уровню, от этого зависит точность производимых работ. Для жесткой фиксации, под ручки фрезера подкладываются два одинаковых бруска, вся конструкция прижимается металлическим штырем, как на фото.


Компоновка узлов, вид сверху.

В принципе таким приспособлением уже можно работать, но регулировать глубину и размеры отверстия придется своими руками. Для обеспечения относительной точности и возможности делать одинаковые детали, понадобится небольшое усовершенствование.


Устройство рычага.

Чтобы обеспечить контролируемое поперечное и продольное движение инструмента нужно установить 2 рычага с перпендикулярным направляющим вектором. При условии, что у нас уже есть стационарная станина, нам для обустройства понадобится еще 1 лист фанеры большего размера.


Установка площадок на станину.

На большем листе, позади площадки с фрезером жестко закрепляется брусок с рычагом. На площадке крепится еще один брусок для подвижной фиксации штока. Движение осуществляется через шток между рычагом и площадкой. Таким образом, мы получаем возможность контроля заглубления.


Фиксация бруска струбцинами.

Для обеспечения поперечного движения на станине закрепляется аналогичный рычаг, только теперь он соединяется штоком с большим листом и двигаться будет перпендикулярно. Так как фанера материал тонкий, на большем листе также придется закрепить брусок для штока.

Совершенствовать это приспособление можно путем установления направляющих салазок из тонких деревянных брусков. Вышеуказанный принцип действия можно зеркально перенести на обустройства стола. В этом случае фреза будет базироваться неподвижно, а выборка будет осуществляться за счет движения стола.


Самодельный станок из электродвигателя.

На видео в этой статье показана работа долбежного станка.

Сверление квадратных отверстий

В филь­ме «Круг­лый тре­уголь­ник Ре­ло» рас­ска­зы­ва­ет­ся о фигу­рах, об­ла­да­ю­щих по­сто­ян­ной ши­ри­ной. Имен­но тре­уголь­ник Ре­ло — про­стей­шая фигу­ра по­сто­ян­ной ши­ри­ны — по­мо­жет нам в свер­ле­нии квад­рат­ных от­вер­стий. Ес­ли дви­гать центр это­го «тре­уголь­ни­ка» по некой тра­ек­то­рии, то его вер­ши­ны вы­чер­тят по­чти квад­рат, а сам он за­ме­тёт всю пло­щадь внут­ри по­лу­чен­ной фигу­ры.

Гра­ни­цы по­лу­чен­ной фигу­ры, за ис­клю­че­ни­ем неболь­ших ку­соч­ков по уг­лам, бу­дут стро­го пря­мы­ми! И ес­ли про­дол­жить от­рез­ки, тем са­мым до­ба­вив уго­лоч­ки, то по­лу­чит­ся в точ­но­сти квад­рат.

Для то­го, чтобы по­лу­чи­лось опи­сан­ное вы­ше, центр тре­уголь­ни­ка Ре­ло нуж­но дви­гать по тра­ек­то­рии, яв­ля­ю­щей­ся склей­кой из че­ты­рех оди­на­ко­вых дуг эл­лип­сов. Цен­тры эл­лип­сов рас­по­ло­же­ны в вер­ши­нах квад­ра­та, а по­лу­оси, по­вёр­ну­тые на угол $45^\circ$ от­но­си­тель­но сто­рон квад­ра­та, рав­ны $k\cdot(1+1/\sqrt3)/2$ и $k\cdot(1-1/\sqrt3)/2$, где $k$ — дли­на сто­ро­ны вы­чер­чи­ва­е­мо­го квад­ра­та.

Кри­вые, скруг­ля­ю­щие уг­лы, так­же яв­ля­ют­ся ду­га­ми эл­лип­сов с цен­тра­ми в уг­лах квад­ра­та, их по­лу­оси по­вёр­ну­ты на угол $45^\circ$ от­но­си­тель­но сто­рон квад­ра­та и рав­ны $k\cdot(\sqrt3+1)/2$ и $k\cdot(1/\sqrt3-1)/2$.

Пло­щадь неза­ме­тён­ных уго­лоч­ков со­став­ля­ет все­го око­ло 2% от пло­ща­ди все­го квад­ра­та!

Те­перь, ес­ли сде­лать свер­ло в ви­де тре­уголь­ни­ка Ре­ло, то мож­но бу­дет свер­лить квад­рат­ные от­вер­стия с немно­го скруг­лен­ны­ми угол­ка­ми, но аб­со­лют­но пря­мы­ми сто­ро­на­ми!

Оста­лось сде­лать та­кое свер­ло… Вер­нее, са­мо-то свер­ло сде­лать неслож­но, нуж­но толь­ко чтобы оно на­по­ми­на­ло в се­че­нии тре­уголь­ник Ре­ло, а ре­жу­щие кром­ки сов­па­да­ли с его вер­ши­на­ми.

Труд­ность за­клю­ча­ет­ся в том, что, как уже бы­ло от­ме­че­но вы­ше, тра­ек­то­рия цен­тра свер­ла долж­на со­сто­ять из че­ты­рёх дуг эл­лип­сов. Ви­зу­аль­но эта кри­вая очень по­хо­жа на окруж­ность и да­же ма­те­ма­ти­че­ски близ­ка к ней, но всё же это не есть окруж­ность. А все экс­цен­три­ки (круг, по­са­жен­ный на круг дру­го­го ра­ди­у­са со сме­щён­ным цен­тром), ис­поль­зу­е­мые в тех­ни­ке, да­ют дви­же­ние стро­го по окруж­но­сти.

В 1914 го­ду ан­глий­ский ин­же­нер Гар­ри Джеймс Уаттс при­ду­мы­ва­ет, как устро­ить та­кое свер­ле­ние. На по­верх­ность он на­кла­ды­ва­ет на­прав­ля­ю­щий шаб­лон с про­ре­зью в ви­де квад­ра­та, в ко­то­ром хо­дит свер­ло, встав­лен­ное в па­трон со «сво­бод­но пла­ва­ю­щим в нём свер­лом». Па­тент на та­кой па­трон был вы­дан фир­ме, на­чав­ший из­го­тов­ле­ние свёрл Уатт­са в 1916 го­ду.

С. Г. Гин­ди­кин. Рас­ска­зы о физи­ках и ма­те­ма­ти­ках.

Мы же вос­поль­зу­ем­ся дру­гой из­вест­ной кон­струк­ци­ей. При­кре­пим свер­ло жёст­ко к тре­уголь­ни­ку Ре­ло, по­ме­щён­но­му  в квад­рат­ную на­прав­ля­ю­щую рам­ку. Са­ма рам­ка фик­си­ру­ет­ся на дре­ли. Оста­лось те­перь пе­ре­дать вра­ще­ние па­тро­на дре­ли тре­уголь­ни­ку Ре­ло.

По­мо­га­ет ре­шить эту тех­ни­че­скую про­бле­му кон­струк­ция, ко­то­рую вы на­вер­ня­ка мно­го раз ви­де­ли под дни­щем про­ез­жав­ших по ули­це гру­зо­вых ав­то­мо­би­лей — кар­дан­ный вал. Эта пе­ре­да­ча по­лу­чи­ла своё на­зва­ние в честь Дже­ро­ла­мо Кар­да­но.

Те­перь у нас всё го­то­во к свер­ле­нию. Возь­мём фа­нер­ный лист и… вы­свер­лим квад­рат­ное от­вер­стие! Как уже го­во­ри­лось, сто­ро­ны бу­дут стро­го пря­мы­ми и лишь угол­ки немно­го скруг­ле­ны. При необ­хо­ди­мо­сти их мож­но под­пра­вить над­фи­лем.

Порядок выполнения работ

Большое квадратное отверстие

Многие уже догадались, каким будет примерный перечень работ, как только узнали требуемый для работы инструмент.

1 Идея заключается в следующем. В заготовке продольно формируется прямоугольный рез, шириной соответствующей размеру стороны высверливаемого квадрата. Глубина подбирается с учётом размеров заготовки так, чтобы центр будущего квадрата совпадал с осью цилиндрической заготовки.

2 Затем сверх пропила устанавливается металлическая перемычка, которую нужно будет обварить.

3 Для придания изделию товарного вида, его следует обработать после сварки на токарном станке.

Итак, приступим к практике.

Шаг №1 – формирование пропила

Делаем рез шириной размера стороны квадрата

1 Для резки лучше использовать отрезной диск. Это значительно ускорит работу. Не забываем про масло.

Рез отфрезерован

2 Меняем диск на фрезеровочный, поскольку нужна правильная геометрия квадратного отверстия.

Шаг №2 – формируем перемычку

Примерка перемычки

1 Помещаем квадратный стержень в проделанный рез. Сверху накладываем металлическую перемычку. В качестве последней используем отрезок аналогичного стержня.

Фиксация заготовки в тисках

2 С помощью тисков фиксируем подготовленную к сварке заготовку.

Шаг №3 – сварка и первичная обработка

Сварочные работы окончены

1 Перемычку прихватываем на пару точек и вынимаем из тисков. Хорошенько провариваем конструкцию.

Нужно отжечь сварку

2 Чтоб не думалось, отжигаем сварочные швы.

Шаг №4 – обработка на токарном

Обработка первой части

1 Для обработки использовался резец ВК-8. Выставляем заготовку. Для этого пришлось её немного обработать напильником.

Выставляем и торцуем

2 Переворачиваем изделие. Выставляем и торцуем заготовку.

Зажимаем и обрабатываем

3 Зажимаем и обрабатываем на чистовую.

Сверление квадратных отверстий — сверло Уаттса и принцип треугольника Рёло

О том, как просверлить отверстие круглой формы, знает практически каждый, а про сверло для квадратных отверстий известно далеко не всем. Между тем просверлить отверстие квадратной формы можно как в изделиях из мягкой древесины, так и в более твердых металлических деталях.

Для решения такой задачи используются специальные инструменты и приспособления, принцип действия которых основан на свойствах простейших геометрических фигур.

Принципы действия и конструкция

Для того чтобы просверлить квадратное отверстие, обычно используют сверло Уаттса, в основу конструкции которого положена такая геометрическая фигура, как треугольник Рёло.

Одна из важнейших особенностей такой фигуры, представляющей собой область пересечения трех равных кругов, состоит в следующем: если к такому треугольнику провести пару параллельных опорных прямых, то расстояние между ними будет всегда постоянным.

Таким образом, если двигать центр треугольника Рёло по траектории, описываемой четырьмя эллипсоидными дугами, его вершины будут вычерчивать практически идеальный квадрат, у которого будут лишь несколько скруглены вершины.

Свойство треугольника Рёло

Уникальные свойства треугольника Рёло позволили создать сверла для квадратных отверстий. Особенностью использования такого инструмента является то, что ось его вращения должна не оставаться на месте, а перемещаться по вышеописанной траектории.

Естественно, этому перемещению не должен препятствовать патрон оборудования. При использовании такого сверла и соответствующей оснастки квадратное отверстие получается с идеально ровными и параллельными сторонами, но с немного скругленными углами.

Площадь таких необработанных инструментом уголков составляет лишь 2% от площади всего квадрата.

Изготовление устройства для сверления квадратных отверстий

Используя сверла Уаттса, работающие по принципу треугольника Рёло, можно выполнять сверление квадратных отверстий в металлических заготовках даже на обычном станке, не оснащенном специальными насадками. Для того же, чтобы создать квадратное отверстие в деревянной детали, можно использовать и обычную дрель, но для этого ее необходимо оснастить дополнительными приспособлениями.

Изготовить несложное устройство, позволяющее просверлить квадратные отверстия в деревянных заготовках, можно по следующим рекомендациям.

  • Для начала, используя лист фанеры или деревянную доску небольшой толщины, необходимо сделать сам треугольник Рёло, геометрические параметры которого должны соответствовать диаметру применяемого сверла Уаттса.
  • Сверло надо жестко зафиксировать на поверхности изготовленного треугольника.
  • Чтобы треугольник Рёло и закрепленное на нем сверло перемещались по требуемой траектории, необходимо изготовить деревянную направляющую рамку. Во внутренней части рамки следует вырезать квадрат с геометрическими параметрами, полностью соответствующими размерам отверстия, которое вы собираетесь просверлить.
  • Рамка при помощи специальной планки фиксируется на дрели, при этом центр треугольника Рёло, помещаемого в направляющую рамку, должен совпадать с осью вращения патрона электроинструмента.
  • Для того чтобы сообщить сверлу для выполнения квадратного отверстия крутящий момент, но при этом не создать ограничений для перемещения инструмента в поперечном направлении, хвостовик соединяют с патроном дрели посредством передаточного механизма, работающего по принципу карданного вала грузового автомобиля.
  • Деревянную заготовку, в которой необходимо просверлить квадратное отверстие, следует надежно зафиксировать, при этом расположить ее так, чтобы центр будущего отверстия строго совпадал с осью вращения используемого для обработки сверла.

Чертеж деталей приспособления для сверления квадратного отверстия

Таблица 1. Размеры направляющих втулок

Таблица 2. Размеры сверл (нажмите для увеличения)

Собрав такое несложное устройство, надежно зафиксировав все элементы его конструкции и обрабатываемую заготовку, можно включать электрическую дрель и начинать процесс сверления.

Как уже говорилось выше, просверленное при помощи такого устройства квадратное отверстие будет иметь абсолютно ровные и параллельно расположенные стороны, но его угловые участки будут слегка закруглены. Решить проблему с закругленными углами несложно: можно доработать их при помощи обычного надфиля.

Следует иметь в виду, что используют вышеописанное приспособление, не отличающееся высокой жесткостью, для сверления отверстий квадратной формы в деревянных заготовках небольшой толщины.

Сверло Уаттса и сделанное с его помощью квадратное отверстие в металлической заготовке

Конструктивные особенности и принцип работы квадратных сверл

Для сверления квадратных отверстий применяется специальная насадка для дрели. Эта насадка называется сверлом Уаттса, которая имеет форму треугольника. Главная особенность этой насадки в том, что наконечник в виде треугольника Рёло (назван в честь основателя) имеет область пересечения трех равных кругов.

Именно за счет специальной треугольной формы наконечника фрезы получается квадратная форма проема в поверхности обрабатываемого материала. Принцип получения такой формы отверстия посредством применения треугольного сверла заключается в следующем:

  1. Центр треугольника движется по своей траектории, повторяя при этом движения
  2. Получить такую траекторию удается за счет эллипсоидных дуг в центральной части сверла
  3. Грани треугольника будут перемещаться по аналогичной траектории, повторяя форму квадрата со скругленными гранями

На основании треугольника Рёло была изготовлена специальная насадка, посредством которой можно просверлить круглое отверстие с закругленными углами. Центральные эллипсоидные дуги треугольника — это есть ось, которая не остается на месте, как в случае с обычным круглым сверлом, а перемещается по соответствующей траектории. Главный недостаток применения таких насадок заключается в том, что получаемое отверстие в виде квадрата имеет закругленные углы. Конструкция сверла Уаттса, в основе которого лежит треугольник Рёло, представлена на фото ниже.

Высверливание проема осуществляется посредством трех боковых частей, которые имеют заточку. Когда сверло начинает двигаться, центральная часть осуществляет вращательное действие, а боковые грани повторяют качательные движения.

Насадка состоит из хвостовой и рабочей части. Хвостовик предназначен для закрепления насадки в патроне инструмента, а рабочая часть осуществляет основную работу — высверливает квадратный проем. Рабочая часть состоит из головки (она же называется долотом) и спирали, как на обычном сверле. Конструктивным элементом сверла также является держатель, который представляет собой оправку. В этой оправке перемещается сверло, тем самым исключая его хаотичное движение. Оправка имеет отверстие, через которое происходит удаление стружки.

Рабочая часть имеет специальные канавки, предназначенные для отвода стружки из зоны реза. Эти канавки также снижают нагрузку на патрон, тем самым повышая эффективность реза, и уменьшая величину инерции. Принцип работы квадратного сверла показан на видео.

https://youtube.com/watch?v=U0E35lksAak

Это интересно! В отличие от обычных сверл, квадратные насадки испытывают большие нагрузки, поэтому они имеют меньший срок службы. Для увеличения эксплуатационного ресурса рекомендуется при сверлении пользоваться специальными жидкостями. Эти жидкости не только обеспечивают охлаждение, но еще и снижают величину трения, тем самым исключая быстрое притупление граней сверла Уаттса.

Сверло для квадратных отверстий

Проблем с образованием круглых отверстий в металле, как правило, не возникает. Сегодня в продаже можно встретить просто огромное количество сверл, некоторые могут применяться для образования квадрата или прямоугольника. Для решения подобной задачи также используются специальные приспособления.

Сверло для квадратных отверстий

Cверло или фреза

Часто квадратные отверстия получают при применении фрез. Подобный инструмент получил крайне широкое распространение, однако в некоторых случаях квадратные отверстия в металле проще получить при использовании сверл. Примером назовем следующие моменты:

  1. Работа проводится редко, поэтому нужно снизить затраты на приобретении специального инструмента. Фрезы обходятся намного дороже.
  2. Небольшая площадь обработки. Геометрическая форма распространенных фрез определяет ограничения по их минимальному размеру.
  3. Нужно получить сквозное отверстие в металле с большой толщиной.

Кроме этого, фрезы устанавливаются в станках, которые обходятся дорого, но и для сверления обычное оборудование не подойдет. Это связано с тем, что сверло должно передвигаться по определенной траектории.

Устройство и принцип работы

Сверло для квадратных отверстий Уаттса создано на основе формы треугольника Рело. Среди особенностей можно отметить:

  1. Рабочая часть сверла образуются при формировании области пересечения трех равных кругов особой формы.
  2. Если расположить у треугольников рабочей части сверла несколько параллельных опорных прямых, то расстояние между ними будет одинаковым.
  3. Во время работы ось сверла должна перемещаться по определенной траектории, за счет чего и получается квадрат или прямоугольник.

Стоит учитывать, что получаемый прямоугольник или квадрат имеет немного закругленные углы. Устройства для сверления квадратных отверстий Уаттса не должно ограничивать передвижение патрона со сверлом, иначе получить рассматриваемую форму не получится. Принципы действия и конструкция рекомендуемого оборудования позволяют создать его своими руками при использовании подручных материалов.

Альтернативные способы получения квадратных отверстий

Получение радиусных дуг приводит к существенному снижению качества получаемого изделия. Именно поэтому часто рассматривается возможность использования других методов получения квадратного отверстия:

  1. Лазерные установки сегодня получили широкое распространение. Они могут применяться для обработки по заданной траектории, при фокусировании луча происходит нагрев металла, за счет чего образуется требуемая поверхность.
  2. Метод штамповки применяется на протяжении длительного периода. Он предусматривает использование специального оборудования, которое способно оказывать высокое давление на листовые и другие заготовки. Недостаток метода заключается в высокой стоимости оборудования, а также в возможности получения только неглубоких выемок.
  3. При применении газовой сварки также можно образовать прямоугольную форму. Однако подобная технология характеризуется невысокой практичностью в применении, получаемые изделия низкокачественные.

В продаже встречаются специальные комплекты пробойников, которые также могут применяться в рассматриваемом случае. Комплект представлен сочетанием следующих элементов:

  1. Втулка для направления пробойника.
  2. Специальный держатель.
  3. Кольцевой ограничитель хода.
  4. Матрица.

Для того чтобы оказать высокую нагрузку на рабочий инструмент применяется гидравлический домкрат. Подобная технология характеризуется тем, что получаемая фигура имеет чистые и ровные грани, то есть дополнительная механическая обработка для повышения качества поверхностей не требуется.

Выбор фрезы под сверление квадратных проемов

Какие трудности могут возникнуть при выборе сверла под квадратное отверстие? Казалось бы, что никаких трудностей вовсе не возникнет. Нужно только прийти в магазин, и сообщить продавцу размер и форму проема, который необходимо получить в итоге

При покупке долбежной фрезы понадобится уделить внимание следующим техническим параметрам:

Производитель — рассматриваемые устройства изготавливают все современные фирмы, причем не только отечественные, но и зарубежные. Цены таких сверл отличаются в зависимости от того, кто является производителем. Не всегда высокая стоимость товара говорит о его качестве, поэтому выбирать необходимо в зависимости от того, как часто планируете пользоваться насадкой. Если часто, то лучше отдать предпочтение изделиям производителя Rapid. Китайские насадки стоят дешевле, поэтому для продолжительного применения они не рассчитаны
Длина сверла — зависит от того, какой глубины проем необходимо получить в итоге. Наиболее распространенные варианты фрез по длине от 160 до 225 мм
Размер квадратного отверстия — все зависит от поставленной задачи. Насадки в зависимости от размера оправки имеют соответствующие параметры

Надо понимать, что это один из главных параметров
Долото насадки всегда имеет меньший диаметр, чем размер оправки
Тип хвостовика — на этот параметр важно обратить внимание, так как закрепить сверло с конусным хвостовиком в патроне дрели не получится
Предназначение — в зависимости от того, какой материал планируется обрабатывать — сталь или древесину. Для стальных заготовок применяются изделия из высоколегированной и быстрорежущей стали, а для древесины выпускаются насадки из углеродистой стали

Размер сверлаd, ммB, ммL, ммC, ммD, ммE, мм
6х6445160115619
8х85,750205135819
10х106,8502051401019
12х129,5702101401219

На основании вышеуказанных параметров следует выбирать сверла под квадратные проемы. Для начала определитесь с размером необходимого отверстия, а также его шириной.

Это интересно!Для сверления квадратных отверстий в металлических заготовках рекомендуется использовать специализированное оборудование. Дрелью можно просверлить проем в деревянной детали, но с обязательным применением держателя.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
