Сварочный кабель. Цена за метр

Правила подключения и использования

Чтобы выполнить правильное подключение нужно знать следующие правила:

  1. Для подсоединения сварочника с одной стороны находятся разъемы и наконечники, закрепленные на спайку вилки аппарата.
  2. Сварочные кабели соединяются друг с другом с помощью опрессовки. Соединения обязательно нужно изолировать.
  3. Подключение производится к силовым разъемам аппарата, электрод вставляется в держак, закрепленный на другом конце провода. Главное знать правила полярности.
  4. Требования к сварочным аппаратам и требования кабелям должны полностью соответствовать всем техническим нормам, в том числе номинальной мощности.

Основные требования по безопасной эксплуатации

Все устройства, работающие от электрического тока, попадают под повышенные требования охраны труда.

Перечень основных требований:

  1. Жила должна быть с сечением, выдерживающим нагрузку от электрического тока.
  2. Провод должен выдерживать нагрузки от ударов и негативное влияние от агрессивных сред.
  3. Оплетка сварочных проводов для инвертора должна остаться эластичной и упругой, несмотря на скручивание проводов.
  4. За провод не допускается подтягивание аппарата.
  5. Сварщик должен работать в соответствующей одежде, обуви с обязательной защитой головы.
  6. Если нет в наличии спецодежды и надежной защиты от тока, то к работе не следует приступать.

Сварочные кабеля для инвертора — виды кабелей

Сварочный кабель работает при повышенных параметрах нагрузок: внутри через него проходит высокое напряжение, а снаружи воздействуют температурные перепады, сила трения и другие условия.

Эксплуатационные характеристики:

  1. Ток постоянный при напряжении до 1000 В или переменный – до 600 В.
  2. Частота не более 400 Гц.
  3. Работает от сети 220 и 380 В.

В магазинах представлен товар в ассортименте.

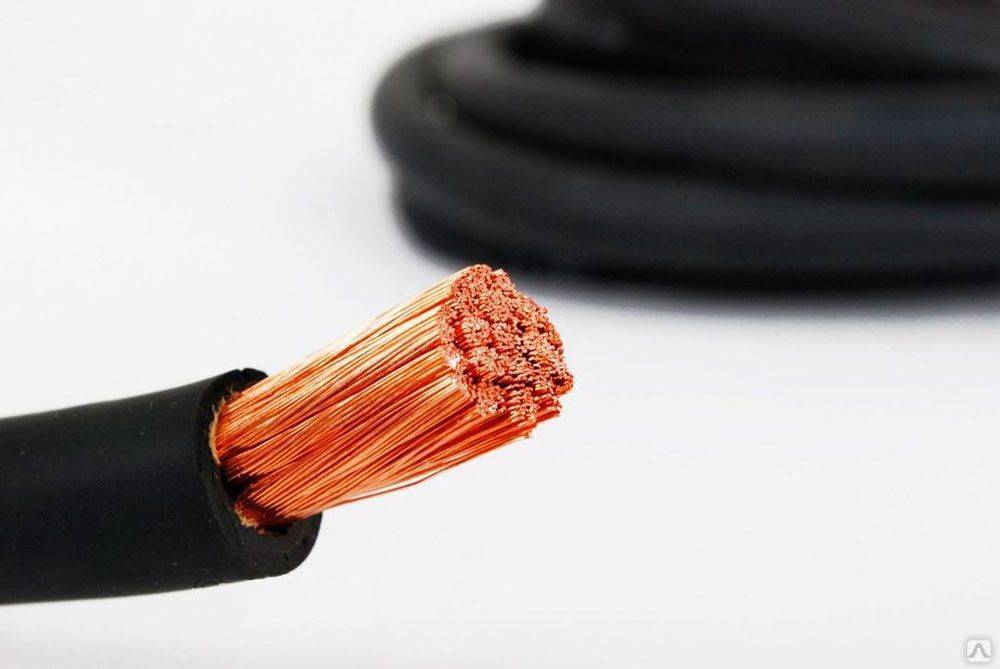

Одножильный

Изготовлен из меди, поэтому отлично проводит ток. Провод гибкий и эластичный. Предназначен для инверторных устройств с невысокой мощностью.

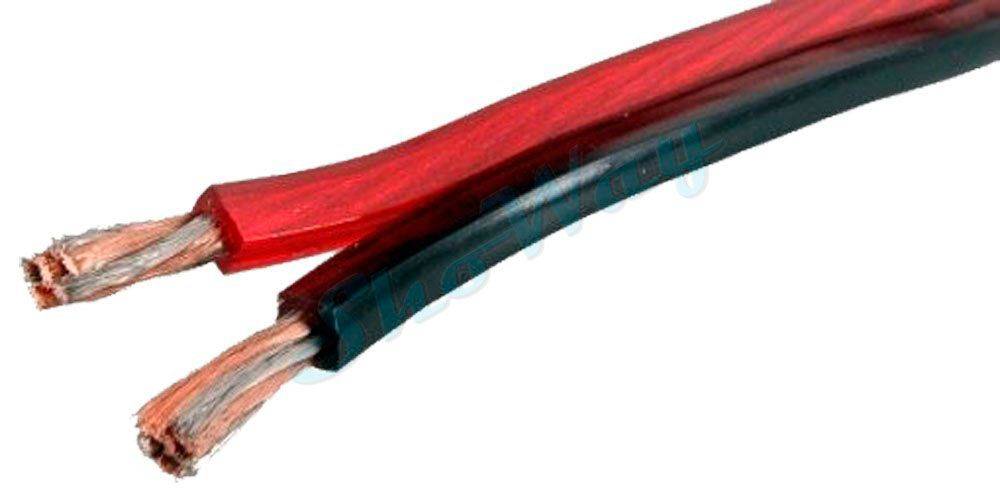

Двужильный

Изделия выполнены для проведения импульсной электросварки, в них  имеются катод и анод. Изготавливаются из медной проволоки или проволоки из сплавов, в состав которых входит медь.

Трехжильный

В маркировке содержаться технические характеристики, которые следует учитывать при выборе товара:

  1. КС – это изделие, предназначенное для всех видов работ.
  2. П – это сварочные провода, покрытые полимером, обеспечивающим дополнительную защиту. Если при маркировке прописывается цифра, то она указывает на количество жил.
  3. ВЧ – изделие, рассчитанное на высокочастотное напряжение.

Трехжильные сварочные провода — кабели этого типа изготовлены для технически сложного оборудования. По условиям техпроцесса шов должен получаться идеальным.

Сборка устройства

В комплекте поставки для ручного режима дуговой сварки два провода:

  • для держателя;
  • для массы.

Это стандартный набор, которым комплектуется недорогой аппарат. При покупке отдельного комплекта качеству бюджетных моделей тоже не стоит доверять. Если приобрести набор по самой высокой цене, то стоимость будет мало отличаться от стоимости инвертора. Поэтому лучше выполнить сборку устройства самостоятельно.

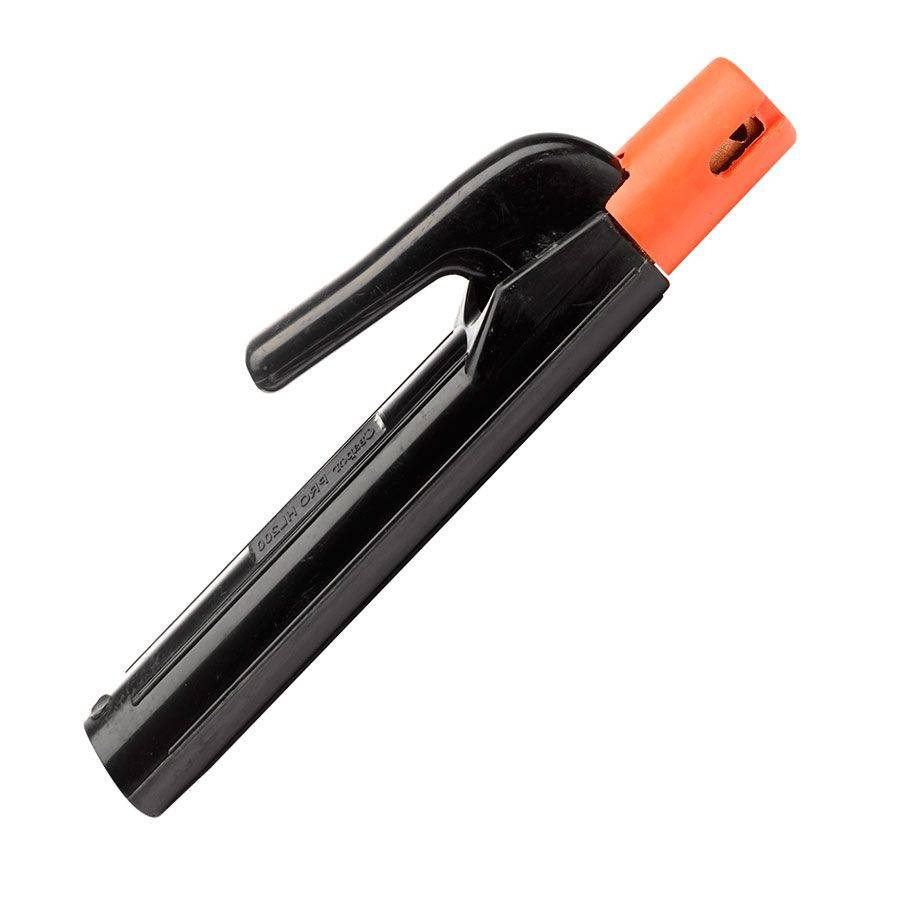

Электродержатель

Это самое важное устройство, на котором не стоит экономить. От него зависит качество выполняемых работ

Всего три вида изделия:

  1. Пружинные. Для работы они удобны.
  2. Вилочные. Это наиболее надежные, но не удобны в работе и в большинстве случаев не заизолированы. Изготавливаются рабочими.
  3. Винтовые. Электрод фиксируется надежно под нужным углом. Качество отличное, цена приемлемая. Особенно подходят для новичков.

Сечение сварочного кабеля зависит от размера держака.

Силовые кабеля или провода

Эти элементы относят ко вторым по значимости в конструкции. От качества силового кабеля зависит максимальный показатель тока и поджиг дуги. При работе с недорогим аппаратом это особенно актуально, если устройство выдает силу тока до 130 А, то сварочные швы можно уверенно выполнять 3 мм электродами.

Зажим массы

Существует несколько типов зажимов:

«Крокодил». Или прищепка.

Крепиться напрямую к детали. Соединение надежное, удобное, закрепляется быстро, выдает минимальное сопротивление, хорошо раскрывается. Фиксируются детали разных конфигураций. К недостаткам можно отнести низкий уровень прочности из-за пружины в устройстве, используется только когда изделие необходимо закрепить. Модели клемм в продаже на 300, 200 или 500 А. Выбор зависит от модели аппарата.

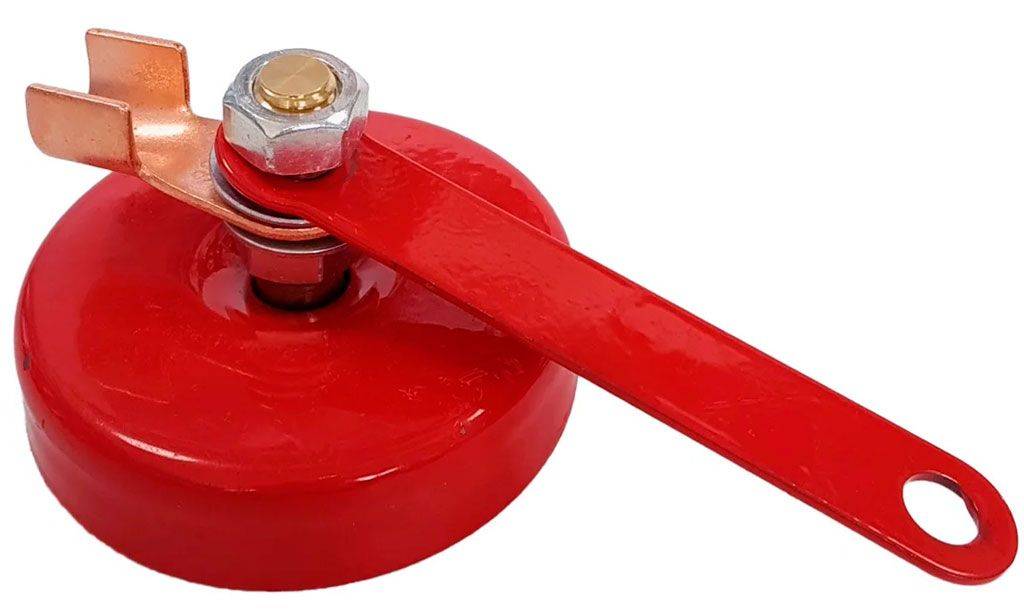

Магнитная.

Зажим можно закрепить на любом основании, конструкция рассчитана на длительную эксплуатацию, выдерживает скачки напряжения и не перегорает, используется в труднодоступных местах, закрепляется надежно. К недоставкам относят ненадежное крепление на небольших участках, периодическая очистка от грязи и пыли, перегревание не допускается, так как возможно размагничивание.

Струбцина.

Это зажимы с высокой степенью надежности крепежа, фиксируются винтом с шестигранной головкой, плавный переход тока обеспечивается за счет хорошего контакта. К недостаткам относят сложное строение и большие размеры клемм.

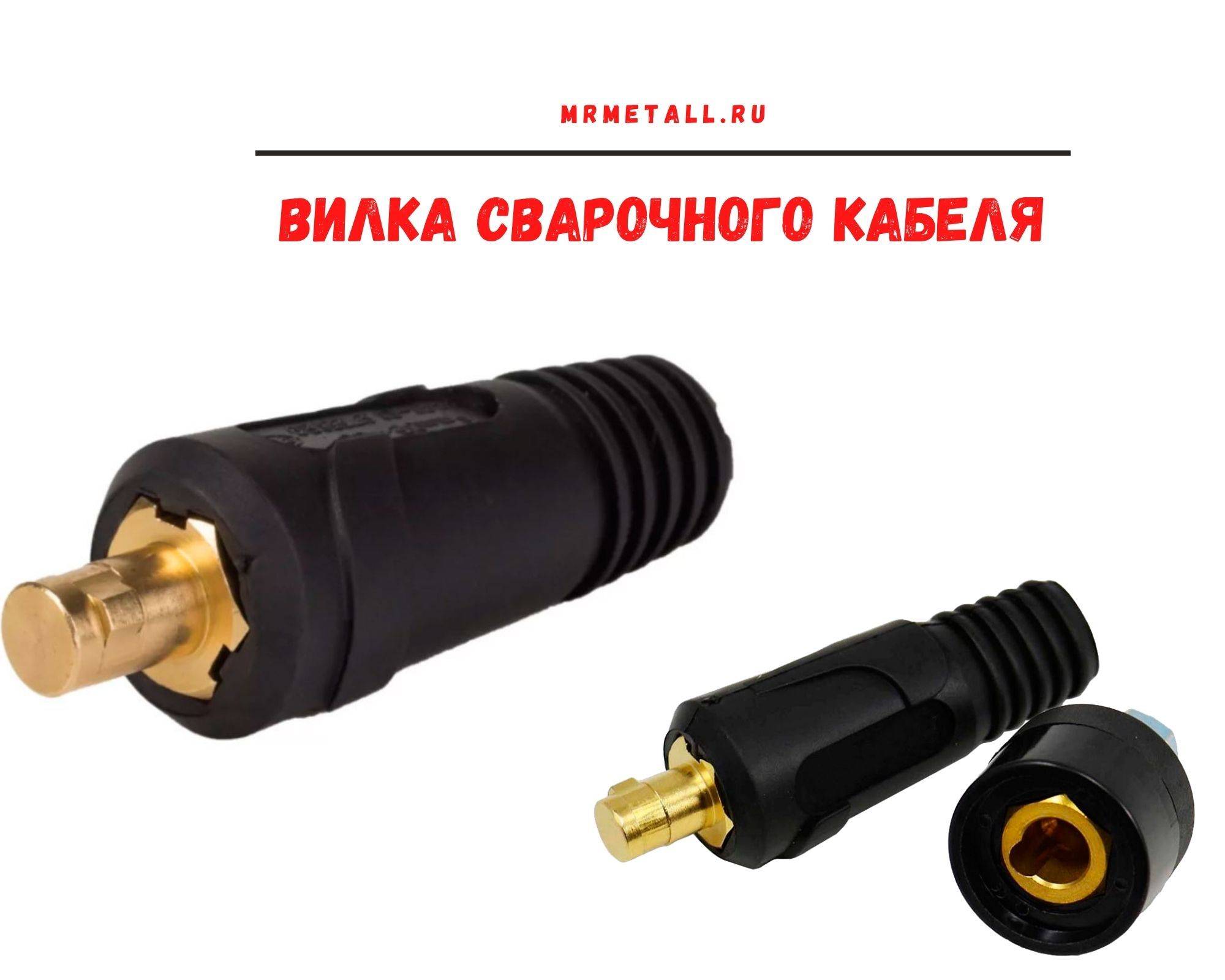

Клемма (Вилка) кабельная

Чтобы быстро и надежно подцепить кабель к источнику питания, нужна разъемная клемма (вилка). Это изделие может применяться для соединения отрезков проводов.

Клемма аппарата (вилка) изготовлена из меди или латуни высокого качества круглого профиля.

Технологическое отверстие с обратной стороны клеммы служит для закрепления кабеля. Конусная муфта выполнена из резины, поэтому хорошо защищает от механических повреждений. В комплекте с вилкой поставляется медная гильза. Установка провода производится в муфту, а затем в гильзу и в корпус из латуни. Фиксация производится на винт, плотно затянутый.

При выборе изделия нужно обратить внимание:

  1. Сечение провода. Наиболее востребованными считаются кабели и провода с площадью 10, 25, 30, 35, 50 и 100 мм2.
  2. Соединение фиксируется, поэтому при сильном натяжении проводов цепь не разрывается.
  3. Вилка должна соответствовать размеру аппарата (существуют 2 основных типоразмера на 10-25 мм и 35-50 мм)

Марки сварочного кабеля и их характеристики

Сварочные провода во время подвергаются повышенным нагрузкам, поступающим от оборудования и от окружающих факторов. От правильного выбора зависим срок службы сварочного кабеля. Сварочный кабель маркируется цифровыми и буквенными обозначениями. В помощь, какой кабель подобрать, приведены описания ниже.

Описание гибкого сварочного кабеля КГ

Расшифровка букв «КГ» в маркировке обозначают – кабель гибкий. Это распространенный вид продукции. Эксплуатируется при постоянном токе с показателем напряжения до 1000 В, при переменном – не превышающем 600 В, при частоте, не более 400 Гц. Подключается от сети 220 или 380 В или при соединении держака и зажима.

Кабель для сварочных работ КОГ1

Для изготовления изделия используют жилы с диаметрами малого сечения.  Это пригождается при образовании швов в недоступных местах.  Чтобы по сторонам не торчали петли кабель можно использовать, намотанным на руку. Это удобно при выполнении работ на высоте.

Рассчитан на эксплуатацию под напряжением 220 В и частоту 50 Гц.

Сварочный кабель КГН

КГН, буква «Н» обозначает, что провод несгораемый. Изоляционный слой изготовлен из жаростойкого состава и выдерживает температуру более 200 0С. Этот кабель можно использовать не только для сварки, но для резки (плазменной или электродом), к примеру, для неотложных работ при возникновении нештатных ситуаций.

Провод при соприкосновении с подогретым металлическими изделиями плавиться, не будет.

КГ ХЛ

В индексе товара содержиться обозначения «ХЛ», то есть его можно эксплуатировать при морозах. В нем содержится каучук, который выдерживает холод. Гибкость сохраняется при температурных режимах до -60 0С, в связи с этим провода идеально подходят для северных районов

Если работы проводятся на открытой местности, то внимание стоит заострить на данную продукцию

Сварочный кабель КПЭС

Изделие предназначено для наплавления швов полуавтоматом или это кабель для сварочного  инвертора. В этой разновидности вместо жил использованы спиралевидные трубки. Чтобы цепь была замкнута и возбудилась электродуга, внутри шнура пропущена проволока, которая может быть трех видов:

  • цельной;
  • трубчатой;
  • с флюсом.

Стоимость зависит от величины внутреннего диаметра. Если конструкция полая, то срок службы сокращается на полтора года. В электромагистрали подается напряжение от 42 до 48 В при постоянном или переменном токе. При температурном режиме до -10 0С применяется низковольтная линия.

КВС

В составе изоляционного слоя использован поливинилхлорид. Изделие не поддается истиранию и идеально подходит, когда рабочему требуется постоянно перемещаться, волоча за собой кабель. Сердечник сохраняется за счет надежной изоляции. Работает под нагрузкой 127 или 220В, при температурном режиме от -40 до +400С, не гибкий. Сварочные провода для инвертора используются для подключения к розетке.

Сварочный кабель марки КГТ

Продукция рассчитана на высокие температуры. Эксплуатация изделия возможна при +85С. Изделие подойдет для эксплуатации во влажном климате.

Модель КРПТ

Этот провод гибкий с жилами. Жилы изготовлены из меди. Оболочка и изоляция изготовлены из резины. Кабель для сварки изготовителем выполнен для работы со следующими показателями:

  1. При напряжении 660 В переменного тока и 110 В при постоянном токе.
  2. Допускаемая токовая нагрузка от 3 до 20А/мм2.
  3. Температурный режим от -60 до +500С.

Сечение у сварочного кабеля зависит от числа и сечения жил – от 8 до 69 мм. Продукция не поддается возгоранию.

Кабель для сварочного аппарата – как правильно выбрать

Как маркируется продукция известно. Главное правильно выбрать изделие, чтобы оно соответствовало параметрам сварочного аппарата и иным характеристикам.

Какой должна быть жила

Разновидности кабеля:

Одножильный.

Применяется для присоединения инвертора к держаку и массе. Маркировка 1х16 расшифровывается: «1» – это 1 сердечник, не разделенный на несколько проводов под одной оболочкой. При работе уменьшается нагревание и ускоряется передача напряжения.

Многожильный.

Маркировка 11х30 расшифровывается: 11 – количество жил. Применяются для промышленного оборудования, работающего под напряжением более 500 В. Жила изготавливается из алюминия или меди. В комплекте с аппаратами поставляются алюминиевые кабеля, они дешевле. Их, как правило, приобретают начинающие рабочие.

Для профессионалов предлагается приобрести медные изделия, так как показатель удельного сопротивления меньше в 7 раз, по сравнению с алюминием. При этом снижаются потери тока.

Если производитель медного кабеля – Китай, то такая продукция лучше подойдет для применения в бытовых целях, а не для производственных нужд, так как они рассчитаны на невысокое сопротивление.

Сечение кабеля для сварочного аппарата

Если изделие по сечению выбрать неправильно, то риск износа оборудования увеличивается. Возможно возникновение возгорания или неэффективной работы вследствие короткого замыкания. Если сечение провода не достаточное, то потребуется повышенный уровень тока для режима сварки. Держатель будет труднее перемещать при создании шва по вертикали или на потолке.

В таблице указана зависимость тока от сечения.

Требования к гибкости кабеля

Сварочные провода для инвертора применяются в работе с гибкостью выше 4 класса. При выборе тяжелых проводов сварщику будет сложнее их перегибать или наматывать.

При выборе шнура КГ, который относят к 5-му классу по гибкости с диаметром 0,41 мм. Если продукция с маркированием КОГ, то она относится по гибкости к 6 классу.  Гибкость 0,21 мм – повышенная.

Длина кабеля для сварки

Если необходимо перемещение вдоль габаритных конструкций, то к аппарату нужно подсоединить длинный кабель, чтобы не переносить инвертор. Если работа выполняется на одном месте, то достаточно приобрести 2 м на массу, и на держатель 3 м. На производства рекомендуется покупать по 5 метров провода на массу и на держак.

Удлинение изделия без причин приводит к снижению силы тока вследствие повышения сопротивления.

Длина сварочного кабеля не должна превышать расчетных показателей. Показатель максимального тока нужно разделить на 100.

Например:

160 /100= 1,6

Получился делитель, на который нужно разделить значение сечения провода. То есть, если сечение 1х25 мм2, то

25/1,6=15 м.

Длина получилась максимальной, ее нужно поделить на подсоединения к массе и держаку: 5 и 10 метров.

При подсоединении более длинного изделия сила тока, выдаваемого аппаратом, понизится. Для наращивания дополнительного провода используется медная опрессовка, а также наращивать кабель можно сваркой или спайкой, но запрещено на скрутки. Соединение на скрутки создает увеличение сопротивления, поэтому их делать не допускается.
