Сварочный кабель

Назначение и конструкция сварочных кабелей

Сварочный кабель применяется при выполнении работ методом электродуговой сварки для запитывания ручных, автоматических и полуавтоматических установок. При помощи силового провода данного типа осуществляется подведение электротока от сварочного аппарата, балластного (регулирующего) реостата или иного источника питания непосредственно к держателю электродов и заземляющему зажиму («массе») для создания замкнутого контура.

Алюминий редко используется при производстве сварочных проводов, поскольку имеет высокую теплопроводность, приводящую к критическому перегреванию жилы и изоляционного слоя, особенно в «горячих» местах близкого контакта со свариваемыми поверхностями. Кроме того, алюминиевые проводники недостаточно эластичны, поэтому плохо переносят процедуру частого сматывания и разматывания. Медный кабель не имеет подобных недостатков, поэтому хорошо зарекомендовал себя в качестве проводника для сварочного аппарата. Изделие может выпускаться как в моножильном, так и в мультижильном исполнении, которое включает в себя различные комбинации основной жилы с нулевой, заземляющей или другими вспомогательными.

К основным достоинствам кабелей для сварочного инвертора относятся:

• высокие показатели допустимых электронагрузок (до 0,66 кВ переменного тока на частотах до 400 Гц, до 1 кВ — постоянного),
• повышенная гибкость,
• стойкость к сдавливающим и растягивающим воздействиям,
• пожарная безопасность — проводные изделия не должны воспламеняться и распространять горение,
• возможность применения на открытом пространстве. Сварочные провода выдерживают резкие перепады температур, влияние ультрафиолета и осадков, химически агрессивных веществ,
• многочисленные исполнения, облегчающие выбор сварочного кабеля под текущие условия технологического процесса.

Конструктивные особенности и технические характеристики провода для сварки продуманы таким образом, чтобы изделие выдерживало высокие токовые нагрузки и жесткий температурный режим, обеспечивая бесперебойное электропитание, быстрый, качественный и максимально удобный рабочий процесс.

Сварочный кабель состоит из:

· медной или меднолуженой мультипроволочной токопроводящей жилы 5-го класса гибкости,

· синтетической спецпленки ПЭТ-Э, выполняющей функцию защиты проводящей ток жилы от склейки с изоляционным материалом,

· изолятора из резины марки РТИ-1 (или хладостойкой РТИ-1-ХЛ), имеющей в составе бутадиеновые и натуральные каучуки, которые и обеспечивает повышенную гибкость изделия,

· разделительного слоя из ПЭТ-Э, выполняющего аналогичные функции,

· общекабельной оболочки-изолятора, произведенной из шланг-резины других типов — маслостойкой РШН-1 или РШТ-2 (хладостойкой РШТМ-2-ХЛ), созданных на основе на основе полихлоропрена, бутадиеновых и изопреновых каучуков (РТИШМ и хладостойкая РТИШ-ХЛ используются в одножильных марках),

Какой максимальной длины не должен превышать

Не существует практически никаких стандартов относительно длины проводов. Некоторые производители размещают рекомендации, опытные исполнители дают советы. Однако, следует отметить, что для каждого типа сварочного оснащения существуют собственные нюансы.

Для инвертора (220в и 380в)

Допустимая длина сварочного кабеля для аппаратов инверторного типа рассчитывается по формуле:

Полученное значение – это максимальная длина сварочного кабеля для инвертора, которая является общей для шнура с клеммой и электрододержателем.

Приведем пример, чтобы рассчитать, какая допустимая длина сварочного кабеля для инвертора Ресанта 190. Максимальная величина тока равна 190 А. Как было указано ранее, если сила тока не превышает 200 А, то при подсчете коэффициента силу тока необходимо разделить на 100. Таким образом получается, что коэффициент k = 190/100 = 1,9.

При работе с инвертором подобного типа применяется кабель, площадь сечения которого составляет 16 мм2. То есть Sk = 16. Следовательно, итоговый расчет выглядит следующим образом: Lmax = 16 / 1.9 = 8,4 метра.

Данные сведения помогут легко решить, какой кабель нужен для сварочного инвертора.

Видео

Вот еще в довесок мнение от уважаемого практика с Ютуба, дяди Гены.

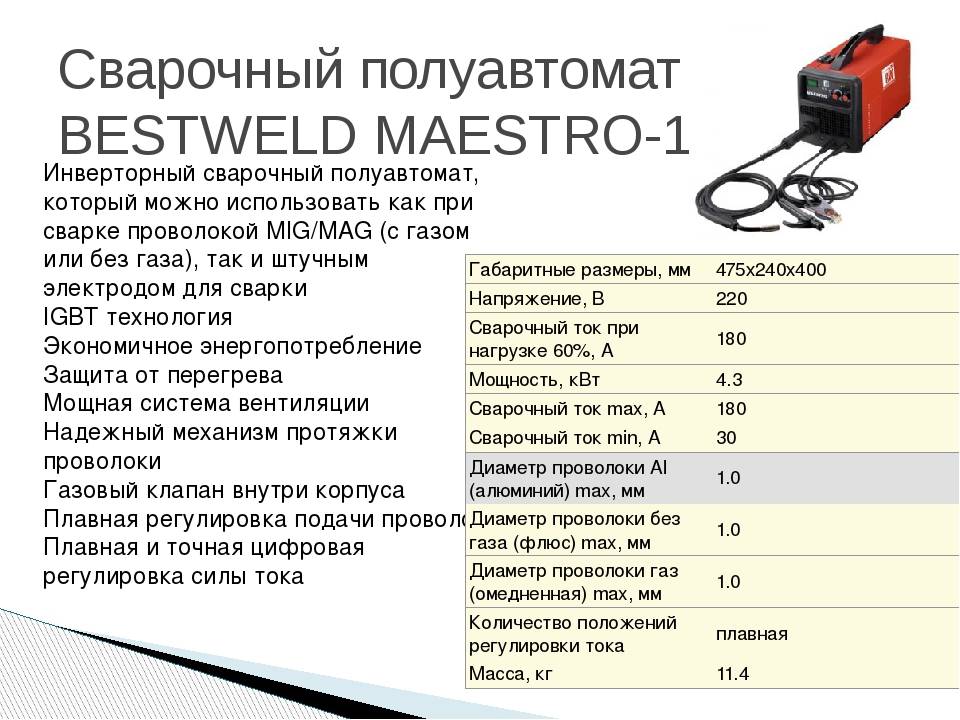

Силовой для полуавтомата

Сварочные полуавтоматы являются профессиональным оснащением и применяются, в основном, в производственных и промышленных условиях. Для подсоединения данного оборудования к сети применяются кабели с площадью сечения свыше 35 мм2. Расположенная ранеее таблица поможет определить, какой кабель нужен для сварочного аппарата полуавтоматического типа. Что позволит исполнителю выбрать и приобрести проводник с оптимальными характеристиками.

По пожарной безопасности

Важно! Согласно техники пожарной безопасности общая длина сварочного кабеля не должна превышать 30-40 метров.

Использование более длинного провода приводит к ухудшению качества сварки, происходящее из-за падения напряжения в сварочной цепи. Кроме нецелесообразности применения слишком длинного шнура, это также может привести к поломке оборудования и причинению вреда здоровью исполнителю.

Длина шнуров между питающей сетью и мобильными агрегатами не должна быть больше 10 метров.

Длина сварочного кабеля

Чтобы не было неприятностей с инспектором, при наращивании сварочного провода следует учитывать, что по правилам пожарной безопасности он не должен превышать 40 м по длине. Официально удлинение жил не запрещено, однако вместе с ним увеличивается сопротивление провода, для преодоления которого нужно настраивать аппарат на максимальные нагрузки. Такой режим работы быстро изнашивает оборудование.

Чтобы величина сопротивления жил оставалась неизменной, увеличивают сечение. При удлинении провода в 2 раза сечение придется повысить тоже вдвое. При максимальной длине сварочного кабеля с учетом увеличения площади сечения его вес может стать больше чем у инвертора. Для сварки небольших металлоконструкций достаточно 5 — 10 м. Если этого мало аппарат подключают к электросети через удлинитель.

Соединяют сварочные кабели между собой несколькими способами:

1. Скрутки просты в выполнении, достаточно надежны, но удлинять провода этим способом запрещено правилами установки электроустановок. Исключением являются случаи, когда они включены в технологии других соединений. Однако многим сварщикам запрет не мешает использовать их. Для надежного контакта очищенные от изоляции концы жил перед скруткой обрабатывают растворителем, а затем наждачной бумагой.
2. Разъем типа «папа-мама» удобен для быстрого наращивания жил до нужной длины из нескольких частей. В магазинах имеется большой выбор по конструкции и сечению.
3. Горячей пайкой соединяют небольшие по сечению жилы. Их концы зачищают до блеска, лудят, скручивают, обжимают плоскогубцами. Для защиты от окисления на поверхность наносят канифоль или флюс. В зависимости от сечения скрутку нагревают паяльником или горелкой. Припой вносят в пламя горелки или на жале паяльника, заполняя промежутки между проволочками. После остывания оставшийся флюс смывают.
4. Опрессовку выполняют гильзами сделанными из того же материала что и кабель (медный или алюминиевый). Их надевают на скрутки и обжимают клещами.
5. Надежное соединение выполняется контактной, газовой, термитной сваркой. В первом случае жилы сплавляются после нагрева дугой, создаваемой угольным электродом. Газовую сварку применяют для соединения только цельных алюминиевых жил сечением не больше 20мм². Для термитного сваривания потребуются специальные патроны.

Маркировка сварочного кабеля

Маркировка состоит из буквенно-цифрового обозначения.

Начинается она  с аббревиатуры, означающей класс проводов. Так, КС — означает «кабель сварочный», буква К означает, что токопроводящая жила сплетена из медной проволоки.

Очень близкими техническими характеристиками обладает марка КГ (гибкий), его также можно использовать для сварки в домашних условиях.

Литера «П» означает наличие полимерного защитного слоя. Литеры «ХЛ» указывают на морозостойкое исполнение. Такие модели можно применять до -60 °С. Он покрыт дополнительным слоем полимера, предотвращающим растрескивание на морозе.

Литера Т означает тропическое исполнение. Изоляция сделана из материалов, могущих работать при температурах до +85 °С и содержащих в своем составе антисептические и антибактериальные препараты. Эта изоляция также обладает способностью работать как при очень высокой, так и при очень низкой влажности окружающего воздуха, сохраняя свои высокие рабочие качества и в жарких пустынях, и в мангровых лесах.

Сочетание КОГ указывает на примененные жилы повышенной гибкости. Такие кабели позволяют протянуть их в самые замысловатые уголки собираемой конструкции или строящегося судна. Кроме того, он обеспечивает повышенный комфорт для сварщика при выполнении сложных швов замысловатого рисунка.

Литера ВЧ означает адаптацию для токов высокой частоты. Такой провод  будет отлично работать со сварочным инвертором, как бытовым, так и профессиональным.

Сочетание КГ означает повышенную водонепроницаемость. Таким проводом  можно проводить работы и под водой. Для этого требуется обеспечить безупречную гидроизоляцию всех разъемов.

И, наконец, ГН  означает огнеупорность или негорючесть. Такие модели применяются при сварке « на горяче» в условиях промышленных предприятий, когда сварке подвергается термоообработанная (нагретая до температуры пластичности)  заготовка.

Маркировка сварочного кабеля

Далее идет цифра 1, 2 или 3, обозначающая число жил. Затем через символ «х» указывается сечение токопроводящей жилы в квадратных миллиметрах.

Производители импортных сварочных кабелей используют собственные системы обозначений. В любом магазине, торгующем сварочным оборудованием, есть таблицы соответствия и заменимости отечественных и импортных моделей

Сварочные аппараты инверторного типа

Для сварки медных скруток лучше всего подойдут инверторы. В отличие от стандартных сварочных приборов, которые работают на частоте 50 Гц, инвертор настроен на высокие частоты (несколько десятков килогерц).

При этом масса самого устройства небольшая, что позволяет его носить с собою, а некоторые дополнены ремнем через плечо.

К достоинствам аппарата можно отнести экономность, он употребляет совсем немного электроэнергии. Так что его можно свободно подключать к домашней сети, и не волноваться о сбоях в электроэнергии.

Естественно инверторы предназначены не только для медных деталей, это практически универсальное устройство, которое можно применить в различных сферах бытовых нужд.

Правила подключения и использования

Чтобы выполнить правильное подключение нужно знать следующие правила:

1. Для подсоединения сварочника с одной стороны находятся разъемы и наконечники, закрепленные на спайку вилки аппарата.
2. Сварочные кабели соединяются друг с другом с помощью опрессовки. Соединения обязательно нужно изолировать.
3. Подключение производится к силовым разъемам аппарата, электрод вставляется в держак, закрепленный на другом конце провода. Главное знать правила полярности.
4. Требования к сварочным аппаратам и требования кабелям должны полностью соответствовать всем техническим нормам, в том числе номинальной мощности.

Основные требования по безопасной эксплуатации

Все устройства, работающие от электрического тока, попадают под повышенные требования охраны труда.

Перечень основных требований:

1. Жила должна быть с сечением, выдерживающим нагрузку от электрического тока.
2. Провод должен выдерживать нагрузки от ударов и негативное влияние от агрессивных сред.
3. Оплетка сварочных проводов для инвертора должна остаться эластичной и упругой, несмотря на скручивание проводов.
4. За провод не допускается подтягивание аппарата.
5. Сварщик должен работать в соответствующей одежде, обуви с обязательной защитой головы.
6. Если нет в наличии спецодежды и надежной защиты от тока, то к работе не следует приступать.

Как узнать сечение

Основные технические характеристики проводников: сечение, диаметр и другие важные свойства — указаны в каталогах или соответствующих описаниях. Однако, если у исполнителя нет возможности ознакомиться с этими данными, а на вопрос как определить сечение сварочного кабеля нужно ответить, то следует запомнить некоторые рекомендации.

Существует несколько способов для определения сечения проводника. Все они сводятся к тому, что для начала нужно вычислить диаметр жилы. Сделать это можно с помощью микрометра или штангенциркуля. Однако, наиболее простым способом, который не требует специальных принадлежностей, является применение следующего метода.

С полной информацией о сечениях кабелей различных марок исполнитель может ознакомиться в статьях, посвященных данной теме:

Сечение

Для безопасного выполнения работ, а также для исключения возможности поломки оборудования, следует правильно выбирать сечение кабеля для сварки.

Важно! К неисправности оснащения может привести проводник со слишком маленьким сечением. Если сечение будет меньше необходимой величины, то ток по жилам не пойдет и агрегат отключится или перегорит.

Очень важно правильно соотнести два параметра: сечение и токи сварочного кабеля, так как они тесно связаны

Таким образом, каждому исполнителю важно знать, какое сечение сварочного кабеля следует выбирать при работе с различными токовыми нагрузками

Очень важно правильно соотнести два параметра: сечение и токи сварочного кабеля, так как они тесно связаны. Таким образом, каждому исполнителю важно знать, какое сечение сварочного кабеля следует выбирать при работе с различными токовыми нагрузками

Выбор сечения

Расчет сечения сварочного кабеля по току является наиболее простым и быстрым способом подобрать оптимальный вариант проводника.

Многие исполнители располагают сварочным оборудованием инверторного типа. Его многочисленные технические достоинства и доступная стоимость делают данное оснащение популярным. Поэтому следует определить сечение сварочного кабеля для инвертора.

Для проведения работы в домашних условиях исполнители используют агрегаты, максимальная величина тока которых составляет порядка 180-200 А. Рассмотрим далее более подробно сварочный кабель для инвертора, какое сечение необходимо для определенных величин тока.

• Сечение кабеля для инверторного сварочного аппарата, выдающего максимальный ток в 80-100 А, должно составлять 6 мм2.
• Для аппаратов с выдаваемым максимальным током в 120 А предназначен провод с сечением в 10 мм2.
• Сварочный кабель сечение 16 мм2 предназначен для инверторов, которые поддерживают максимальный ток до 180 А.
• Востребован у сварщиков сварочный кабель на 200 Ампер, сечение составляет 25 мм2.
• Сварочный кабель сечение 35 мм2 выдерживает ток в 289 А, поэтому, чаще всего, он используется для оснащения трансформаторов. Однако, производителями предлагаются инверторы, которые способны выдавать ток до 300 А. В подобных случаях следует применять сварочный кабель сечение 50 мм2.

Для выполнения работ на профессиональном уровне в большинстве случаев используются уже упоминаемые ранее трансформаторы. Очень важным фактором является определенность в том, какое сечение кабеля нужно для сварочного аппарата подобного типа.

Оборудование трансформаторного типа способно выдавать ток до 500 А. Поэтому для данного оснащения следует использовать провода с сечением в 70 и 95 мм2. Первый способен проводить до 437 А, второй – до 522 А.

Сварочные выпрямители выдают ток, величина которого может достигать 600 А

Поэтому исполнителям с оснащением такого типа следует обратить внимание на провода с сечением в 120 мм2

Таблица сечений сварочного кабеля и токовых нагрузок для проводов позволяет узнать оптимальный вариант проводника для оснащения всего необходимого оборудования: инверторы, трансформаторы, выпрямители, держак, клеммы массы.

Определив два важных параметра: максимальная величина тока и сечение провода, можно рассчитать другую важную характеристику – длина кабеля. Более подробная информация здесь.

Данная статья поможет любому исполнителю определить, какого сечения должен быть сварочный кабель при определенных величинах тока.

Характеристики сварочных кабелей

Как уже было отмечено ранее, кабель для инвертора должен обладать высокой гибкостью

Кроме этого важного свойства, от проводников электрического требуется соответствовать следующим характеристикам:

1. Прочность, т.е. стойкость к механическому воздействию: ударам и разрывам.
2. Устойчивость к колебаниям температур, возможность использовать проводник в условиях очень низких или достаточно высоких температур.
3. Стойкость к солнечным лучам и влаге.
4. Невосприимчивость к плесени и грибку.
5. Упругость – минимальная вероятность появления изгибов.

КГ

Это самый распространенный тип кабеля, который расшифровывается как «кабель гибкий». Он подходит для эксплуатации с постоянным током до 1000 Вт или с переменным до 600 В и частотой не выше 400 Гц. Провод используется для подключения инвертора к сети 220 или 380 В, а также присоединения держателя электродов и зажима массы.

Cварочный кабель КГ.

КОГ1

В отличие от предыдущего кабеля, здесь используется более тонкий диаметр жил, поэтому шнур получается особо гибким. В результате радиус поворота у него меньше. Это особенно пригодится при сварке в труднодоступных местах, когда сварщику требуется завести руку с держателем под непривычным углом. Еще это практично во время работы на высоте, где принято наматывать кабель на руку (чтобы легче удерживать) — тогда петли не будут сильно выпирать по сторонам. В отличие от КГ, он рассчитан на пропуск 220 В с частотой 50 Гц.

Сварочный кабель КОГ1.

КГН

Такой сварочный кабель с добавлением в маркировку буквы «Н» означает, что материал негорючий. Изоляционная оболочка выполнена из жаростойкого покрытия, выдерживающего температуру свыше 200 градусов. Этот провод пригодится, если приходится вести электросварку/резку буквально в условиях возгорания (нужды МЧС, ремонтные бригады на кораблях и т. д.). В бытовой и промышленной областях это практично, когда собираемая конструкция большая, и сварщику нужно перемещаться по только что сваренным участкам для продолжения работы. Тогда кабель, соприкасающийся с нагретым металлом, не будет плавиться.

КГ-ХЛ

Индекс этого товара содержит буквы «ХЛ», подразумевающие разрешенную эксплуатацию на холоде. Для этого в состав добавлен специальный каучук. Он сохраняет гибкость при температуре до -60 градусов, поэтому особенно подойдет для работы в условиях крайнего Севера

Если Вам часто приходится вести сварку зимой на улице, то обратите внимание на продукцию с маркировкой КГ-ХЛ

Сварочный кабель КГ-ХЛ.

КПЭС

Это тип кабеля, где вместо жилы применяется спиралевидная трубка. Он рассчитан на пропуск внутри себя проволоки, для замыкания цепи и возбуждения электрической дуги. Проволока может быть как цельной, так и трубчатой, с флюсом внутри. Применяется кабель для сварки полуавтоматом. Цена кабеля зависит от внутреннего диаметра. Но полая конструкция содействует сокращению срока службы до 1.5 года. Такая электромагистраль способна передавать напряжение 42/48 В независимо от типа тока (переменный или постоянный). Применять низковольтную линию получится при температуре до -10 градусов.

Сварочный кабель КПЭС.

КВС

Кабель с обозначением КВС подразумевает наличие в изоляции полихлорвинила. Такая оболочка более устойчива к истиранию и подходит в случаях, когда сварщику требуется часто перемещаться, волоча кабель по полу. Изоляция поможет сохранить сердечник от оголения. Кабель выдерживает стабильную передачу напряжения 127-220 В. Температурный диапазон составляет -40…+40 градусов. Но ПВХ не имеет такой гибкости как каучук, поэтому для электродержателя он не подходит. Чаще всего провод ПВХ используют для подключения сварочного аппарат к розетке.

Сварочный кабель КВС.

КГТ

Этот тип кабеля выдерживает температуру воздуха до +85 градусов, поэтому оптимален для эксплуатации в жаркой среде. Покрытие активно сопротивляется грибкам и плесени, и кабель подойдет для работы во влажных теплых условиях.

Лучшие недорогие сварочные инверторы

Для сравнительно редкого использования техники значительные инвестиции экономически нецелесообразны. Однако хороший инвертор можно приобрести по демократичной цене. Приведенные в этом разделе ТОП 4 модели сварочных аппаратов наглядно демонстрируют преимущества современных производственных технологий. Ответственная сборка и применение качественных комплектующих обеспечивают надежность, длительное сохранение стабильных рабочих параметров.

1. KRÜGER WIK-300A

Сварочный инвертор Kruger WIK-300A поставляется в удобном пластиковом кейсе. Мощность мотора составляет 5000 Вт, поэтому аппарат обладает высокой производительностью. На основании установлены прорезиненные ножки, за счет которых инструмент устойчиво стоит на любых поверхностях. Сварочный аппарат Крюгер выполняет сварку электродами 1,6-6 мм, имеет уровень защиты IP21S и подходит для применения как в помещении, так и на улице. Вес инструмента – всего 3,6 кг, поэтому проблем с транспортировкой не возникнет. Предусмотрены усиленная кабельная вилка и панельная розетка, поддерживающие сечение жилы кабеля от 35 до 50 мм/к.

Достоинства:

• легкий вес;
• мощная вентиляция, предотвращающая перегрев;
• защита от перегрева;
• плавная регулировка тока;
• приемлемая цена от 6990 рублей.

2. ELITECH ИС 200Н (TIG, MMA)

При весе 2,8 кг обращение с аппаратом не сопровождается чрезмерными усилиями. Широкий ремень уверенно фиксирует инвертор на плече при перемещении. При максимальном токе вполне допустимо выполнять ручную сварку толстыми электродами (до 5 мм). Широкий диапазон входного напряжения (140-250V) подразумевает отсутствие существенных ограничений при выборе подходящего источника питания. Пользователи отмечают эффективность штатной системы охлаждения. При высокой температуре воздуха инвертор сохраняет работоспособность даже в интенсивном режиме эксплуатации.

Плюсы:

• лучшая бюджетная модель инвертора с учетом суммарной оценки потребительских параметров;
• пригоден для воспроизведения технологии сварки в нейтральной газовой среде (TIG);
• легкая компактная модель;
• эффективное охлаждение.

Минусы:

• короткие провода;
• работа вентилятора не регулируется (средний уровень шума).

3. РЕСАНТА САИ-190 (MMA)

Эта популярная модель инвертора получила много положительных оценок. Пользователи отмечают простоту выполнения рабочих операций при отсутствии опыта. Автоматика предотвращает «прилипание», своевременно активизирует форсаж. Гибкие кабели не затрудняют манипуляции с электродами в сложных условиях доступа к зоне сварного соединения. Удобное размещение регулировок упрощает настройку.

Плюсы:

• ровная дуга, хорошее качество шва;
• надежная защита от перегрева;
• построен на базе современных транзисторов IGBT;
• простота настройки;
• отличный сварочный инвертор для гаража или дома;
• длительный рабочий цикл (70%);
• сохранение работоспособности в широком диапазоне напряжения источника питания (140-260V).

Минусы:

короткие соединительные провода.

4. Сварог REAL ARC 200 (Z238N) (MMA)

При работе с электродами 3-4 мм определенный запас по току позволяет создавать ровный длинный шов без перерыва. Специалисты отмечают пригодность инвертора для профессиональной деятельности. Надежный стальной корпус предотвращает случайные повреждения. Частные пользователи отмечают удобство управления инвертором, стабильность дуги при значительном падении напряжения в сети. Производитель предоставляет на Сварог REAL ARC 200 увеличенную до 5 лет официальную гарантию.

Плюсы:

• лучшая модель сварочного аппарата для ручной дуговой сварки в сложных условиях эксплуатации;
• надежность;
• сохранение функциональности при минимальном напряжении 160V;
• стабильность тока;
• продолжительная гарантия;
• не перегревается при максимальной длительности рабочих циклов.

Минусы:

• жесткие сварочные кабели;
• отсутствие ремня в стандартной комплектации.

5. Fubag IR 200 (MMA)

Расширенный диапазон регулятора позволяет установить сварочный ток от 5 до 200 А с достаточно высокой точностью. Эта особенность инвертора Fubag IR 200 пригодится для оптимальной настройки рабочего режима. Аппарат обеспечивает создание дуги при легком однократном касании заготовки

Специалисты советуют обратить внимание на ровность шва, сопоставимую с параметрами автоматических аналогов

Плюсы:

• безупречная функциональность инвертора по доступной цене;
• точная настройка тока в широком диапазоне;
• корректное поддержание стабильности дуги;
• минимальный уровень шума системы охлаждения;
• неплохой запас по мощности;
• удобный широкий ремень.

Минусы:

небольшая продолжительность рабочей части цикла (40%) в режиме максимальной мощности.
