Старая ручная дрель — что можно из нее сделать своими руками

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку.

Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Триммер для газона

Для скоса травы на участке можно изготовить самодельный триммер или газонокосилку из старого шуруповерта. Для этого необходимо подготовить следующие материалы:

кусок трубы из пластика или алюминия длиной в 1,8-2 м, который будет использоваться в качестве рукояти;
крепежи (болты с гайками или хомуты);
моторчик от электрической дрели (шуруповерта);
провода;
заглушка;
аккумулятор;
переходник для трубы диаметром в 40-50 мм;
кнопка;
пластиковое ведро или лист оцинковки;
прищепковые зажимы или «крокодильчики»;
лезвие канцелярского ножа.

Пример самодельно насадки триммера с проволокой

Чтобы изготовить самодельный триммер для домашнего использования требуется:

разобрать корпус старого шуруповерта и извлечь из него мотор;
на заглушке необходимо провести разметку для креплений;
высверлить отверстия с помощью дрели и установить в них мотор, прикрепив его на винты;
припаять к мотору выводы на питание;
вывести провода через трубу, а на ее конце сделать отверстие под кнопку, к которой нужно подсоединить провода.
со стороны мотора сделать несколько отверстий в трубе;
закрепить в них обрезанное пластиковое ведро или вырезанный и согнуты лист оцинковки.

Триммер из мотора от шуруповерта

Для питания триммера следует использовать аккумулятор от того шуруповерта, с которого был снят мотор. Чтобы закрепить батарею на трубе требуется:

отрезать посадочный разъем под аккумулятор от корпуса шуруповерта;
подвести провода к выходам на клеммах разъема;
закрепить его на конце трубы с помощью винтов.

Для режущей насадки потребуется:

2 болта и гайки М4-М8;
винт, который влезет в патрон;
2 гайки и шайбы соответствующего винту диаметра;
2 металлические пластины (можно использовать прочные жестяные крышки).

Насадка триммер для шуруповерта

Чтобы сделать ножи для самодельного триммера требуется:

в канцелярских лезвиях проделать отверстия под болты;
в металлических пластинах просверлить 3 отверстия: одно по центру для винта и два по бокам для крепления ножей;
вставить ножи между пластинами и закрепить их болтами;
закрепить винт на самодельной насадке.

С помощью рабочей электродрели можно сделать разборной самодельный триммер, для которого не придется заниматься пайкой. Для этого понадобятся:

хомуты;
защита из оцинковки или пластикового ведра;
полая труба небольшого диаметра для ручки;
самодельная или покупная насадка с лезвиями.

Пример разборного триммера из дрели

Чтобы сделать самодельный разборной триммер требуется:

сделать на трубе углубления, с помощью которых будет крепится дрель;
снять с дрели рукоятку и прикрепить на ее место защитный кожух из ведра или оцинковки;
сетевой кабель закрепить на трубе скотчем или хомутами;
если на дрели нет функции автоматического удержания кнопки в активном режиме, то ее можно зафиксировать также, как и провод.

Важно: такая переделка дрели или шуруповерта не может служить качественной и постоянной заменой заводского триммера, а также является травмоопасной. Поэтому следует придерживать техники безопасности и использовать это устройство только в крайнем случае

Как вытащить сверло из патрона?

Перед извлечением сверла убедитесь, что дрель отключена от розетки, исключите случайное нажатие на кнопку пуска аккумуляторного инструмента. Вытаскивать сверло следует только после полной остановки вращения патрона.

Если дрель оснащена быстрозажимным патроном, действия по извлечению сверла следующие:

Снять палец с пусковой кнопки.
Дождаться полной остановки вращения патрона.
Взять патрон за основание одной рукой. Другой рукой провернуть его против часовой стрелки.
Когда кулачки патрона разойдутся на достаточное расстояние, извлечь сверло.
Аккуратно положить сверло на стол, следя, чтобы оно не укатилось.

Если дрель оборудована патроном с ключом, следуют сделать следующее:

Выключить дрель, дождаться остановки патрона.
Вставить ключ в отверстие патрона.
Повернуть ключ против часовой стрелки так, чтобы он сдвинул патрон.
Открутить патрон рукой, чтобы губки освободили сверло.
Извлечь сверло из патрона.
Поместить ключ в отверстие на проводе, чтобы не потерялся.

Плюсы

Существует достаточное количество преимуществ, полностью оправдывающих использование описываемых инструментов.

Простота конструкции. Благодаря отсутствию большого количества составляющих механические дрели легко ремонтируются и не нуждаются в особо тщательном уходе. Это позволяет существенно уменьшить количество времени и средств, нужных для обеспечения работоспособности используемого инструмента. Решение данной задачи сложностью не отличается: оно предполагает своевременное нанесение смазочных материалов и замену деталей, исчерпавших свой рабочий ресурс.
Надежность и прочность. Опыт показывает, что сломать ручную дрель очень сложно даже при условии регулярной и весьма интенсивной эксплуатации. Это объясняется высоким качеством материалов, используемых при изготовлении таких инструментов (особенно тех, которые были выпущены во времена СССР). Многие механические дрели, произведенные несколько десятилетий назад, успешно служат до сих пор, неоднократно оправдав свою первоначальную стоимость.

Автономность. Описываемые инструменты не нуждаются в электрическом питании, а потому они могут применяться где угодно. Данное преимущество ручных дрелей особенно актуально для тех, кому приходится работать вдали от привычных благ цивилизации.
Демократичная цена. На сегодняшний день новую ручную дрель можно приобрести за 600-1000 рублей, тогда как бывшая в употреблении механическая «помощница» обойдется еще дешевле (примерно вдвое). Помимо технического состояния, на стоимость инструмента влияют его габариты, комплектация, материал корпуса и репутация завода-изготовителя.

Читать также: Класс точности электросчетчиков для жилых домов

Чаще всего мастера отдают предпочтения дрелям, выпускаемым в двуручном исполнении, используя их для создания небольших отверстий и пазов

Аккуратное выполнение таких работ предполагает точное регулирование глубины сверления и предельно осторожное вращение, для которых описываемый инструмент подходит в наибольшей степени

Способ №1 – Вторая жизнь старому магнитофону

Как Вы понимаете, первый вариант самодельной мини дрели будет изготовлен из забытого временем CD магнитофона. Все, что Вам нужно от бывшего хита продаж – моторчик, который будет вращать патрон с инструментом. Так как питание устройства происходит от 6 Вольт, дополнительно придется подыскать соответствующий блок питания либо несколько батареек. Вы можете использовать адаптер юсб, однако мощность в этом случае несколько понизится. Кроме этого, нужно самому купить цангу (продается в любом радиомагазине или на рынке, в интернете на AliExpress, цена небольшая) и найти подходящий корпус для самоделки, хотя это не обязательно, можно держать инструмент прямо за мотор.

Итак, для того, чтобы самостоятельно сделать мини дрель из моторчика в домашних условиях, Вы должны выполнить следующие действия:

К контактам устройства припаять два гибких проводка, как показано на фото.

В цангу установить сверло подходящего размера.

3. Готовую насадку посадить на вал моторчика, и закрепить патрон винтами

Обращаем Ваше внимание на то, что отверстие цанги должно идеально подходить под диаметр вала, который обычно составляет 1,5 либо 2,3 мм. В противном случае Вам будет сложно убрать вибрацию при работе самодельной маленькой дрели

Если же отверстие в цанговом патроне оказалось больше, чем вал электродвигателя, то вы можете попробовать подмотать несколько слоев скотча, плотной бумаги, полиэтилена или другого материала

Это компенсирует зазор и сократит вибрации

Все 4 болта на насадке аккуратно затяните, после чего подключите провода к источнику питания и испытайте готовую самоделку. Для удобства использования желательно в разрыв питания добавить кнопку или выключатель.

Вот и вся технология сборки устройства своими руками. Как Вы видите, сделать микродрель из моторчика совсем не сложно, даже электрику-новичку. Единственный недостаток такого устройства – маленькая прочность тонкого сверла. Если Вы будете сверлить отверстия не под прямым углом, оно сразу же сломается, так что будьте аккуратны и купите несколько свёрел про запас для тренировки.

Очень важный момент, о котором Вы должны знать – чтобы дрель крутилась в другую сторону, просто поменяйте провода местами! Интересную видео инструкцию о том, как сделать простую дрель, можете посмотреть ниже:

Простая бормашина из подручных средств

Бюджетный вариант – делаем станок из дрели за 300 рублей

А это необычный способ, и потратить нужно будет около 300 рублей. Так вы получите приспособление, которое сверлит под любым углом, от 45 до 90 градусов.

Итак, рассмотрим особенности такого устройства:

Угол наклона. Для того, чтобы наклонять приспособление на требуемый угол сверления, будет достаточно раскрутить два зеленых рычажка сверху и по шкале выставить требуемый градус.
Ограничение сверления. Если вы закрутите ручки ограничения на требуемой высоте, то можно будет ограничивать глубину, на которую сможет войти сверло.
Фиксация. Приспособление можно зафиксировать в абсолютно любом положении на вертикальной плоскости. К примеру, это очень удобно, если меняешь сверла, чтобы дрель не опускалась вниз.
Фиксирование на поверхности стола. Если можно зафиксировать подошву устройства на четыре самореза, к примеру, к столу, обязательно пользуйтесь такой возможностью. Такая функция будет очень удобной, если требуется просверлить много однотипных деталей.
Подошва. Снизу есть углубление с шириной в 6 см, чтобы было удобнее устанавливать приспособление. В верхней части подошвы есть фаска с углом в 45 градусов с обеих сторон, и можно потребоваться сверление отверстия в ребре бруса квадратной формы.

В работе такое устройство простое и удобное. Это здорово поможет облегчить работы в мастерской, и при этом стоит сущие копейки.

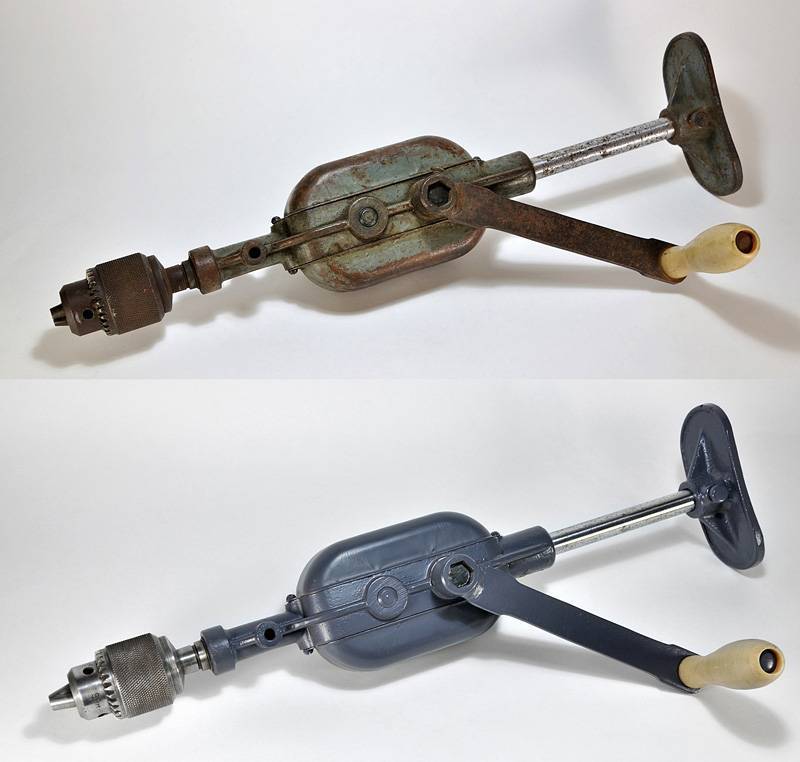

Особенности ручной дрели

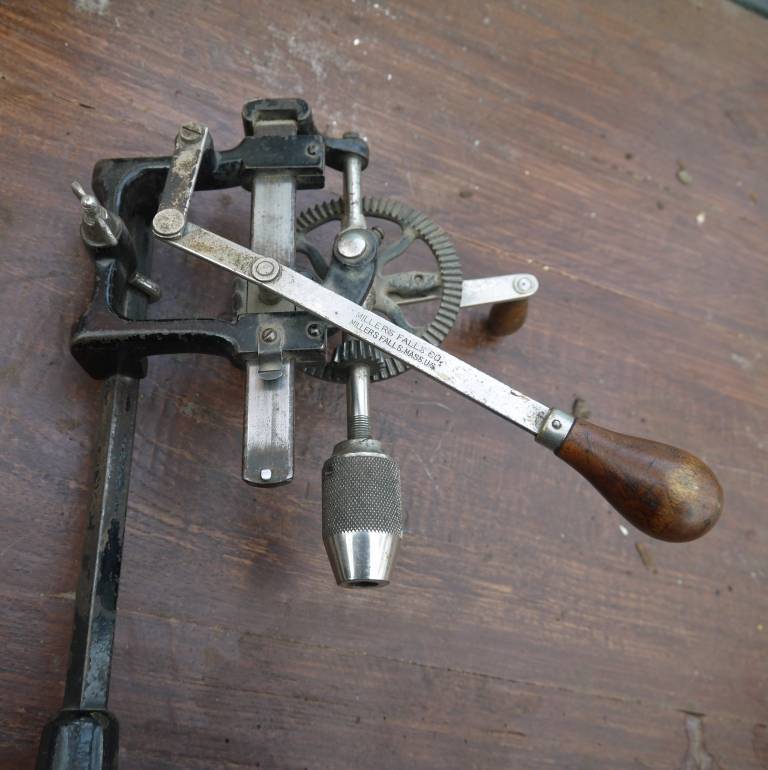

Ручная дрель была создана для того, чтобы сверлить отверстия в различных видах материалов: дерево, пластик и металл. Принцип работы основывается на паре шестерней различного диаметра, что позволяет увеличить скорость вращения, делая тем самым инструмент вполне пригодным для сверления. Именно благодаря шестеренчатому механизму, инструмент получил широкое распространение и применяется даже сегодня.

Интерес к применению ручной дрели снизился с момента изобретения электродрелей, но все же к использованию данного инструмента прибегают в крайних случаях, когда отсутствует электричество, а необходимо срочно высверлить отверстие. Не будем углубляться в подробности данного инструмента, а лучше выясним, что можно сделать из старой ручной дрели?

Вариант 1

Если вы задаетесь вопросом о том, что можно сделать из старой ручной дрели, то вы на правильном пути. Не стоит торопиться ее выбрасывать, так как из нее можно сделать прекрасную приставку к шуруповерту. Готовое изделие позволит откручивать и закручивать различные виды крепежных изделий в труднодоступных местах, при помощи шуруповерта. Как сделать такое приспособление, рассмотрим детальнее.

Первоначально необходимо снять с инструмента патрон, чтобы остался один вал.
Вал инструмента имеет достаточно большой диаметр, поэтому в патроне шуруповерта он не сможет быть зафиксирован. Его следует немного сточить, чтобы можно было вставить в патрон и зафиксировать. Для этого потребуется воспользоваться токарным станком. Обтачивать вал при помощи наждачного круга или болгарки не рекомендуется, так как сточить его равномерно не получится. Для установки вала на токарном станке, его следует предварительно извлечь, для чего расшплинтовывается шестеренка.
После того, как вал будет сточен до определенного диаметра, можно приступать к его обратной установке. При установке вала, можно смазать шариковый-подшипник.
Теперь остается приступить к подготовке второго вала, который и будет являться основным для установки соответствующих головок под крепежные элементы. Чтобы на этот вал можно было надеть сменные головки, следует его обточить под квадрат(обычно 12,7 на 12,7мм). Для этого можно использовать болгарку с абразивным диском.
Чтобы инструмент имел меньшие габариты, следует обрезать ручку, как показано на фото ниже.
Теперь можно надевать соответствующие головки на получившуюся приставку, а также закреплять ее в патроне шуруповерта, и приступать к проведению испытаний.

Преимущества такой приставки для шуруповерта

К преимуществам этой приставки следует отнести следующие моменты:

Увеличение крутящего момента шуруповерта примерно в 6-7 раз.
Возможность завинчивания и вывинчивания болтов и гаек в труднодоступных местах.
Простота изготовления приспособления.
Не требует никаких дополнительных капиталовложений.
Расширение возможностей при работе с шуруповертом.

Такая самодельная приставка обязательно пригодится в хозяйстве, а также при проведении ремонтных работ автомобиля.

Что сделать из старой ручной дрели: вариант 2

Из ручной дрели можно также сделать очень удобный ключ, что-то наподобие трещотки. Для этого потребуется все лишь две шестеренки и некоторые дополнительные детали. В результате получится инструмент такого типа, как показано на фото ниже.

Подробности его изготовления можно посмотреть в видеоролике:

В завершении следует отметить, что такая полезная вещь, как ручная дрель таит в себе еще очень много идей применения.
