Смазка для редуктора болгарки

Смазочные материалы для редуктора УШМ

Углошлифовальная машина (УШМ, или «болгарка») предназначена для резки, шлифования и зачистки изделий из камня, металла и других материалов.

Подвижные части УШМ в процессе эксплуатации инструмента подвержены интенсивному износу. Подшипники якоря и шестеренок, а также сами шестерни, находящиеся в редукторе, на заводе покрываются смазкой, однако со временем она стареет и теряет свои свойства.

Чтобы избежать преждевременного выхода деталей из строя, необходимо периодически очищать подшипники и шестерни, а также обновлять смазку.

О том, что пора это делать, свидетельствуют повышенная вибрация инструмента и посторонний шума во время его работы.

Смазочные материалы для болгарки не должны:

• Содержать твердые частицы, которые могут стать причиной выкрашивания подвижных частей механизма
• Терять вязкость и становиться жидкими при температурах менее +120 °С.
• Впитывать влагу

На деталях смазки должны образовывать прочную пленку, защищающую их от коррозии и износа.

Консистенция или вязкость материалов по NLGI (National Lubricating Grease Institute) подбирается в зависимости от частоты вращения редуктора, чем она выше – тем более жидким должна быть смазка. Для УШМ (а также циркулярных пил и мотокос) рекомендуются составы класса NLGI-0, полужидкой консистенции.

Практически все мировые производители углошлифовальных машин рекомендуют применять для их обслуживания только материалы, выпускаемые под собственным брендом. В этом случае они могут гарантировать долговременную и правильную работу инструмента.

Однако весомым недостатком брендовых смазок является их высокая цена.

Так, в качестве смазки для редуктора болгарки отлично подходят материалы Haskey, Castrol, Liqui Moly и других брендов.

Хорошая смазка для редукторов электроинструмента выпускается фирмой Bosh. Она фасуется в тюбики по 65 грамм, одного хватает на несколько обслуживаний болгарки.

Российские производители не отстают от зарубежных и предлагают свою продукцию. Большой популярностью пользуется смазка для конического редуктора УШМ «Нанотек Металлплак Электра».

Из отечественных смазок широко применяют также ШРУС или Циатим-201, однако они требуют предварительной подготовки и, по сути, являются самодельными лубрикантами.

Как производить смазку редуктора

В первую очередь, необходимо отключить оборудование от сети и очистить корпус от пыли, грязи и прочего строительного мусора. Процедура смазки включает в себя несколько этапов: вскрытие защитного чехла, разбор редуктора, очистка от старого лубриканта, залив нового и проверка.

Удаление старой смазки

Редуктор в обязательном порядке нужно почистить от остатков старой смазки и выработки. Доливать новый лубрикант, смешивая его с прежним, ни в коем случае нельзя. Дело в том, что отработанная смазка несёт в себе твёрдые частицы.

Сначала следует удалить старую смазку

Все детали необходимо обработать в растворителе или бензине, после чего тщательно подсушить их. Ни первый, ни второй не должны попасть в новую смазку, потому как они изменят её характеристики в худшую сторону.

Нанесение лубриканта

Перед заливкой следует убедиться, что в составе нет посторонних элементов, а консистенция однородная – без комочков или светлых/тёмных пятен. На движущиеся детали смазка наносится тонким слоем, но таким образом, чтобы она покрывала все участки механизма.

В подшипники лубрикант легче всего добавлять посредством обычного шприца. После обработки деталей можно заливать состав в редуктор.

Количество смазки

Допустимые объёмы материала указаны в инструкции по эксплуатации. Избыток смазки не менее губителен для инструмента, чем её недостаток. Лубрикант должен полностью покрывать зубья шестерёнок. Из-за недостаточного количества материала подвижные части быстро изнашиваются, а сам инструмент начнёт задымляться при сильной нагрузке.

Излишки смазки затрудняют работу деталей плюс масло будет сочиться через все щели и крепежи.

Контроль нанесения состава

Последний шаг замены смазки – проверка оборудования в облегчённом режиме. После сборки конструкции необходимо убедиться, что все детали плотно подогнаны друг к другу, а крепёж надёжно затянут. Полужидкий состав NLGI 0 способен просочиться даже в крохотные отверстия, особенно при продолжительной эксплуатации оборудования, когда масло разогрето свыше 100⁰С.

Включаем болгарку на малой скорости и следим, чтобы не было посторонних звуков. При первом запуске небольшой запах гари считается нормальным: меньше чем через минуту он должен исчезнуть. Если этого не произошло, то оборудование нужно отключить и проверить качество сборки.

Особое внимание следует уделить температуре редукторного узла. В задачи лубриканта входит равномерное распределение тепла. Штатные температурные показатели для двигателя и конструкции в целом указаны в спецификации к УШМ

Они не должны превышать нормы

Штатные температурные показатели для двигателя и конструкции в целом указаны в спецификации к УШМ. Они не должны превышать нормы.

После холостой проверки оборудование необходимо разобрать и оценить правильность нанесения смазки. Вскрываем редуктор и осматриваем косозубые шестерни. Если они полностью покрыты лубрикантом, значит, он нанесён правильно. Излишки прослеживаются практически сразу после включения машины: масло на щелях и в местах крепления редуктора.

Характеристики и особенности смазок для болгарок

При обслуживании любого ручного инструмента, где имеются подвижные части, применяется смазочный материал, имеющий следующие характеристики и особенности:

• В нем не должно быть твёрдых частиц, которые могут стать причиной выкрашивания подвижных частей механизма.
• Температура, при которой лубрикант становится жидким, должна быть более 120 градусов.
• Масло не должно впитывать влагу, должно образовывать прочную плёнку, защищающую детали от коррозии.
• А также, главное, масло должно быть такой вязкости, чтобы у него была возможность удержаться на подвижных деталях.

Консистенция или вязкость смазок разделяется по NLGI (National Lubricating Grease Institute), при этом в определённых случаях необходимо использовать масло определённой густоты. Вязкость масла подбирается в зависимости от частоты вращения редуктора, чем она выше – тем более жидким должно быть масло. Так, в зависимости от инструмента, выбирается вязкость:

• Дрели, перфораторы, лобзики, где редуктор имеет низкую скорость вращения. Смазка с индексом NLGI-2 которая является мягкой.
• Лёгкие перфораторы и ударные дрели. Класс NLGI-1, по консистенции очень мягкая.
• УШМ, циркулярные пилы, мотокосы. Класс NLGI-0, по консистенции полужидкая.
• Тяжёлые перфораторы, отбойные молотки. Класс NLGI-00, по консистенции является жидкой.

Стоит или не стоит возиться, плюсы и минусы

Прежде, чем заняться изготовлением самодельной смазки, порассуждайте о том, имеет ли смысл такое занятие? Какая крайняя необходимость заставляет игнорировать рекомендации производителя и заполнять редуктор шлифмашины «самопальной» смесью компонентов, изначально предназначенных для других механизмов?

Близкий аналог редуктора болгарки – шарнир равных угловых скоростей (ШРУС), ответственный узел переднеприводного автомобиля. Передает высокие крутящие моменты в сложных температурных параметрах, с большой частотой вращения. Детали работающего шарнира контактируют между собой в условиях, приводящих, при отсутствии смазывающей пленки, к местному свариванию. Кстати, такие же эффекты возникают в косозубых или гипоидных передачах редукторов болгарок.

Были времена, когда многие задавались целью заменить заводскую смазку ШРУСа самодельной. Самый распространенный рецепт был прост и доступен. Берем Литол-24 и щедро добавляем модификатор трения, например, дисульфид молибдена (сейчас продается в отделах автохимии, недорогой). Разумеется, тщательно перемешиваем деревянной палочкой. Нагреваем смесь и шприцом вводим в шарнир, проткнув иглой резиновый чехол.

Такие «полезные» советы были очень популярны в бывшем СССР в конце 80-х годов, когда первые вазовские «восьмерки» и «девятки» столкнулись с проблемой смазки ШРУСов. Вернее, с дефицитом смазки для них. И находились те, кто следовал таким советам, а потом делился опытом. Очень печальным опытом.

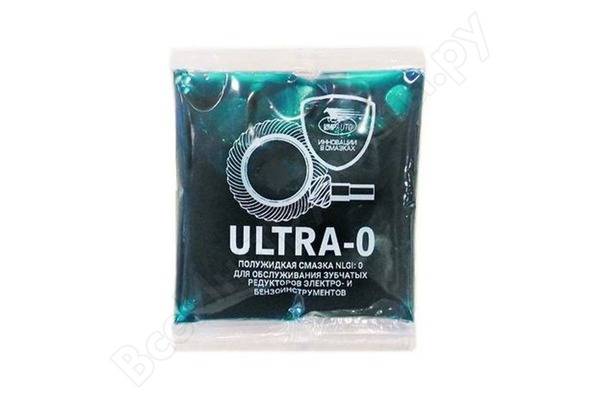

Смазка редукторов для электроинструмента Ultra подходит для болгарки. Фото ВсеИнструменты.ру

Вернемся к нашим болгаркам. Какая крайняя, неумолимая необходимость требует применения самодельных (суррогатных) смазочных материалов? Если в разгар работы ваша УШМ категорически потребовала смазки, примените любой имеющийся под рукой пластичный смазочный материал. Подойдут и Литол-24, и ЦИАТИМ-221 (лучше 221F). Подошел бы и солидол УСС, но, к счастью для болгарки, он уже не выпускается. Повторяем – подойдет любая пластичная смазка, но оценивать ее нужно не как аналог, а как суррогат.

При этом придется выполнить все процедуры по удалению из редуктора остатков существующей смазки. Не заморачиваясь насчет отсутствия у суррогата антифрикционных и противозадирных добавок, закончите болгаркой неотложную работу. Отрежьте, наконец, этот уголок или лист профнастила. Или мятое крыло автомобиля, крутой владелец которого потребовал: «Чтоб к утру было готово». После этого отправляйтесь искать и приобретать оригинальную смазку или качественный аналог от других производителей. Помните, что принятая мера – временная, вызванная крайней необходимостью.

Перед тем, как снова заложить в шестеренки оригинал или аналог смазки, не забудьте очистить и промыть редуктор от комков черного шлама, в который превратился примененный суррогат. Когда будете ковырять деревянной палочкой шлам с металлической пылью от износа шестерен, подумайте, нужно ли изобретать самодельную смазку. Создать качественный аналог далеко не каждому по силам, а все суррогаты уже изобретены.

https://youtube.com/watch?v=videoseries

Кстати: отечественные «Смазка 158», ШРУС-4, G-Energy Grease, предназначенные для шарниров равных угловых скоростей, очень неплохо работают в редукторах болгарок. Недостатков три:

• Низкая вязкость. Нагревшись, смазки вытекают из редуктора через зазор между крышкой и шпинделем.
• Содержат присадки, агрессивные к цветным металлам. Корпуса редукторов всех болгарок из алюминиевых сплавов. Некоторые модели имеют бронзо-графитные подшипники шпинделя.
• Низкая влагостойкость, весьма гигроскопичны. Редукторы болгарок не имеют герметичных уплотнений.

Способы

В современных механизмах применяют следующие способы охлаждения редуктора.

1. Водяное охлаждение – конструктивное проектное решение (искусственное водяное охлаждение). Применяется в специальных редукторных механизмах в 1 из 2 вариантах.
2. В первом случае предусмотрена перфорация корпуса (устройство нескольких каналов, через которые подается вода).
3. Во втором водяное охлаждение осуществляется с помощью змеевика (устанавливается в блок картера, заполненный смазочным веществом).
4. Воздушное охлаждение редуктора. Может быть искусственным или естественным.
5. При искусственном воздушном охлаждении на червяк устанавливается крыльчатка вентилятора (центробежного). Крепление осуществляется через кожух, в который помещена крыльчатка. При этом корпусные ребра должны идти вдоль оси коробки. Искусственное воздушное охлаждение актуально для обеспечения работы мощных габаритных аппаратов.
6. Система воздушного охлаждения самоотводом строится на использовании алюминиевых коробов с ребрами вертикального расположения. Такой подход хорош для легких приборов небольших размеров.

Читать также: Сталь что за металл

Смазки отечественных производителей для подшипников и редукторов болгарок

С ростом цен на зарубежные смазочные материалы, особенно востребованными стали смазки отечественных производителей.

Российские изготовители смазочных материалов научились выпускать высококачественные смазки, подходящие к любым инструментам.

Разработаны смазочные материалы для редукторов шлифмашинок, перфораторов, дрелей.

Особой популярностью пользуется продукция Нанотех Металл Плак Электра. Выпускаемый ряд смазочных материалов данной фирмой позволяет подобрать нужную для каждого узла смазку

Смазка для подшипников УШМ

В конструкции углошлифовальной машинки устанавливается три подшипника. Два подшипника устанавливаются на роторе инструмента, один подшипник монтируется на валу ведомой косозубой шестерни большего диаметра.

В УШМ применяются подшипники, уже заполненные смазкой. Но от неправильной эксплуатации, перегрева инструмента смазка вытекает.

Как правильно подобрать смазку для подшипников болгарки?

Смазка для подшипников должна удовлетворять следующим требованиям:

• увеличивать скольжение;
• уменьшать трение между составными частями деталей;
• равномерно распределять тепло и выполнять роль охлаждающей жидкости;
• предотвращать возникновение коррозии;
• защищать от попадания внутрь загрязнений и пыли;
• работать в требуемом температурном диапазоне до +150С;

Условия работы подшипников электродвигателя отличаются от условий работы подшипника редуктора не только из-за температурных требований, но и из-за режимов работы, режимов нагрузок, частоты и скорости вращения.

Смазка для подшипников электродвигателя должна обладать защитными свойствами, препятствующими попадание грязи, пыли и влаги на детали подшипника.

На российском рынке представлен широкий круг зарубежных смазок, предназначенных для подшипников, работающих в разных условиях. Но их стоимость заставляет искать более дешевые, не уступающие по качеству, отечественные смазочные вещества.

Из отечественных смазок рекомендуем обратить внимание на смазки Циатим-221, ВНИИНП-246 (ГОСТ 18852-73), ВНИИНП-235. Хорошо зарекомендовали себя литиевые смазки. Хорошо зарекомендовали себя литиевые смазки

Хорошо зарекомендовали себя литиевые смазки.

Обладая высокими водоотталкивающими свойствами, они имеют широкий температурный диапазон. Роль загустителя в них выполняют органические и неорганические вещества. Для закрытых подшипников лучше всего использовать смазки ЦИАТИМ-203, ВНИИНП-242.

Из пигментных смазок для подшипников электродвигателя распространение получили синяя смазка ВНИИМП-246 и темно-фиолетовая мазь ВНИИНП-235. Первая смазка из-за высокой цены менее распространена, чем вторая.

На сегодняшнем российском рынке отечественные производители смазочных материалов представлены в широкой линейке продуктов.

Смазка для редуктора УШМ

Смазка для редуктора болгарки отличается от смазки для подшипников главной особенностью — повышенной адгезией. Она должна прочно держаться на зубцах редуктора при большом его вращении.

Вообще процесс смазки редуктора в углошлифовальных машинках происходит за счет мелкого разбрызгивания смазывающего вещества и его взвесей. Редуктор работает как бы в масляном тумане. Поэтому требования к смазке для редукторов несколько отличаются.

Кроме повышенной адгезии, смазка для редукторов должна обладать высокой термостойкостью и не расплавляться при повышенных температурах.

Смазка для редуктора болгарки своими руками

А можно ли составить смазку для редуктора углошлифовальной машинки своими руками

И на этот вопрос есть утвердительный ответ.

Поскольку основные технические характеристики смазочных материалов для редукторов УШМ представлены выше, то они могут быть взяты за основу составления смазки нужных характеристик своими руками.

Основу самодельной смазки для редукторов должна составлять смазка, обладающая высокой адгезией. Она должна крепко держаться на соприкасающихся деталях.

Повышенной адгезией обладает смазка для ШРУСов. ШРУС — это шарнир в переднеприводном автомобиле, работающий в условиях повышенной загрязненности, ударных нагрузок, температурных колебаний и влажности.

Взяв за основу смазку для ШРУСов, необходимо добавить жидкую смазку(МС-20) для придания массе нужной консистенции. Масло МС-20 надо подавать по каплям, тщательно вымешивая массу при помощи самодельного миксера.

Хорошие результаты дает смесь смесь смазки Циатим-221 и ТАД-17, где основу составляет Циатим.

Состав графитовой смазки

Пластичная графитовая смазка состоит из трех основных компонентов:

• Масло – дисперсионная среда (90% от общего состава). Минеральное масло получается в процессе перегонки нефти при помощи ее дистилляции или удаления взвешенных остатков из гудрона. А переработка нефти или мазута под действием водорода с целью удаления азотосодержащих соединений позволяет уменьшить молекулярную массу конечного продукта – в результате получается масло, по свойствам приближенное к синтетическому, которое характеризуется более высокими характеристиками при эксплуатации.
• Загуститель – кальциевое мыло. Жировое мыло – результат обработки гашеной известью жирных кислот растительных масел, синтетическое образуется в результате окисления высокомолекулярных углеводородов кислородом воздуха.
• Графит – дисперсная фаза. Минерал, одна из модификаций углерода. Устойчив к воде, но смачивается маслом. Имеет слоистую структуру, благодаря которой заполняет в деталях неровности любого размера, что существенно снижает коэффициент трения. Стабильно держится на поверхности рабочей зоны, в случае замены смазки подлежит принудительному удалению.

Согласно техническим условиям, разработанным непосредственно на предприятиях, при производстве графитовой смазки допускается использовать дополнительные компоненты или заменять стандартные:

Добавление литиевого мыла позволяет увеличить термостойкость до +140 °C.
Замена графитового порошка на поляризованный графит, который не смачивается маслом. Это позволяет повысить коэффициент сцепления разнородных поверхностей и существенно снизить трение. Толщина слоя покрытия такой смазкой всего 5 – 20 мкм

Однако при этом важно знать, что поляризованный графит пропитывается водой, а, следовательно, сфера его применения ограничена.
В результате замены кальциевого мыла на литиевое одновременно с добавлением порошка меди к графиту получается медно-графитовая смазка. Ее отличительная особенность – высокая механическая стабильность при температуре до +300 °C

При этом она характеризуется высокой эффективностью при защите от коррозии и износа, увеличивает количество скручиваний деталей и способствует предотвращению заклинивания.
Добавление дисульфида молибдена к графитовому порошку позволяет расширить сферу применения материала – коэффициент ее эффективности не изменяется при использовании в сухой или влажной среде.

Кроме того, использование различных присадок, таких как порошок свинца или цинка, позволяет улучшить антикоррозионные и противозадирные качества графитной смазки.

Самодельные смеси

Люди, которые не знают, чем смазать редуктор УШМ, могут воспользоваться самодельными смесями. Довольно часто люди перемешивают вместе несколько составов.

Например, чтобы обеспечить нужный уровень адгезии, можно воспользоваться смазкой для ШРУСов. Прежде чем добавлять ее в редуктор, ее перемешивают с маслом МС-20 для получения нужной консистенции.

Редуктор — важная деталь, которая отвечает за работоспособность УШМ. Его нужно регулярно смазывать, чтобы шлифовальная машина хорошо работала. Однако прежде чем это сделать, надо разобраться, сколько масла добавлять и как им правильно пользоваться.

Источник

Что необходимо для смазки редуктора перфоратора?

Требовательна эта смазка и к температурному режиму эксплуатации. Но это совершенно не обозначает, что использовать литол нельзя. Есть факторы, когда во время использования отечественной смазывающей жидкости только повышается сила удара инструмента и снижается создаваемый им уровень шума. Тем более это актуально для перфоратора китайской сборки.

Пользователи китайского инструмента и не надеются на обслуживание по гарантии, потому и действуют по личному усмотрению с самого начала эксплуатации перфоратора (или электродрели). Так как перфоратор любого изготовителя имеет свои принципиальные особенности конструкции

, то какой-то единой инструкции по смазыванию просто нет. Главное, чтобы у вас была под рукой:

• ветошь;
• инструкция по эксплуатации перфоратора;
• фирменная смазка либо ее отечественный аналог.

А затем, как вы уже поняли, мы действуем четко согласно инструкции. И помните, что в любом случае перфоратор нужно максимально чистить от пыли

после работы. Следите за тем, чтобы уровень смазки был не более контрольной отметки. Чаще всего перфоратор имеет специальный контейнер для смазывающего вещества, то есть, сделать всю эту процедуру не составит большой сложности.

Смазывать редуктор в перфораторе тут же после работы нежелательно, потому что горячие детали при попадании на них холодного смазывающего вещества теряют свои физические характеристики. Хвостовик бура также нужно смазать литолом или солидолом. Если перфоратор имеет открытый патрон, то желательно обработать сальник. Вначале его нужно разобрать и тщательно протереть. Нанесенная смазка даст возможность продлить время службы устройства и будет защищать от попадания пыли внутрь инструмента. Выделяют несколько видов смазывающих составов:

• для редуктора;
• для наконечников буров;
• для сверл.

Можно ли разбирать редуктор перфоратора самому?

Большого внимания к себе требует редуктор инструмента. Смазать части редуктора не так уж трудно, но до истечения гарантийного срока работы, заниматься смазкой перфоратора нежелательно. Разобрать редуктор у вас получится в любом случае, но вот собрать его сможет далеко не каждый. С проблемой смазки редуктора желательно обращаться в фирменный центр обслуживания

или специализированные мастерские. Это довольно тонкая работа, потому ее желательно доверить профессионалам. Но бывают случаи, когда этот ближайший центр находится далеко от вас, поэтому вам необходимо сделать смазку редуктора самостоятельно.

Во время разборки обращайте внимание на все детали. Некоторая часть из них абсолютно не имеет смазки. Это не обозначает, что смазка на них уже отработана

Просто некоторая часть деталей редуктора не подвергается обработке. Вам их смазывать также не нужно. Во время разборки пытаемся максимально запомнить расположение деталей и очередность их разборки. Таким образом, у вас не будут «лишние» запчасти при сборке. Все части редуктора нужно тщательно промыть бензином

Это не обозначает, что смазка на них уже отработана. Просто некоторая часть деталей редуктора не подвергается обработке. Вам их смазывать также не нужно. Во время разборки пытаемся максимально запомнить расположение деталей и очередность их разборки. Таким образом, у вас не будут «лишние» запчасти при сборке. Все части редуктора нужно тщательно промыть бензином

(или веретенкой) и насухо вытереть тряпкой. Промыть нужно и корпус редуктора внутри. Торопиться со сборкой не стоит: дайте хорошо просохнуть корпусу.

А теперь делаем смазку всех частей редуктора и собираем его в обратной последовательности. Не забывайте, что чрезмерное количество также может сказаться на работоспособности инструмента: возможно значительно повысится нагрев редуктора.

Если перфоратор во время работы начал нагреваться больше обычного, то это еще не значит, что есть проблема со смазкой. Вероятней всего, вы очень долго пользовались режимом долбления и смазка просто не проходила ко всем частям перфоратора в нужном количестве.

Еще одна причина может состоять в засорении отверстий для охлаждения электродвигателя. В данном случае решение одно: почистить инструмент от пыли и перевести его временно в другой режим работы. Если перфоратор будет работать полчаса как обычная электродрель, то температура корпуса значительно снизится. Редуктор обязан иметь одинаковую температуру в любом режиме

эксплуатации перфоратора.

Итог

При правильном подборе смазки, вы можете самостоятельно обслуживать перфораторы, не оплачивая труд сервисных мастеров. Исключение составляет период нахождения инструмента на гарантии.
