Смазка цепи бензопилы штиль 180

Устройство системы смазки

В зависимости от бренда бензопилы, детали смазочной системы могут немного различаться конструктивно, но их общее количество и схема подключения остается неизменной.

Основные составляющие детали системы смазки, это:

• масляный бак расположенный, как правило, в картере двигателя.
• Фильтрующий элемент, устанавливается в баке.
• Маслопровод, это шланг небольшого диаметра из маслостойкой резины.
• Сердце системы – масляный насос.
• Шестерня червячной передачи передающее усилие от двигателя на насос.
• Шина бензопилы, она тоже может считаться элементом системы смазки, так как имеет специальные отверстия для подачи масла, кстати и сама цепь участвует в транспортировке масла и соответственно тоже имеет некоторые элементы, предназначенные именно для обеспечения смазки.

Метки: выбор масла для смазки цепи бензопилы stihl зимой

Комментарии 43

Если пилить целыми днями, то можно лить И-40, и другое новое. Отработку да ну нафиг — воняет, потом все черное, масло насос может екнуться, если не отфильтрованная. Да и опилки все в этой отработке, все это в землю потом впитывается.

Если пилить несколько кубов себе, то купить 1-2литра по 2-3€ за литр хорошего правильного масла, не такая уж и большая трата.

Спец. масло для цепей в основном минералка, есть даже биоразлагагаемые масла. Оно липкое и тянется, как сопли. Рекоменду не экономить. Еще от пилы зависит, на нормальных пилах насос крутиться только когда цепь движется, а не постоянно. Так же можно уменьшить подачу. Правильное масло и расходуется правильно. На хуске 550XP мне хватало одной заправки масла на 1.5-2 заправки бензином. А на двух заправках можно весьма много напилить.

ЗЫ А шина убивается от неправильной эксплуатации, тупой или не правильно заточенной цепи. А цепи тянутся только новые, и то немного, если звездочка не убитая.

Мы используем м8в, в народе “восьмерка” или “автол”. Работа сезонная, с ранней весны до поздней осени. Износ шин и цепей не больше чем на рекомендованном масле.

Как-то раз предложил одному знакомому для смазки цепи использовать трансмиссионку gl-5.Всё лето дом строил.

По итогу испытания прошли успешно.Он сказал что цепь стала сильно меньше тянутся, и по работе пила понравилась.

Единственный минус как он сказал воняет больше во время работы)

Теперь льёт только его.

Штиль у меня 180й и ему лет 20 и даже поршневая родная, и работает он весной и осенью дай боже, и все время пользуюсь отработкам, но стараюсь из бензинон брать отработок, он намного чище.

Подойдет любое чистое(новое, НЕ бу) индустриальное или моторное масло, опираюсь на свой 10-ти летний опыт работы с пилами “ШТИЛЬ”.По вязкозти нужно лить в зависимости от сезона.К примеру зимой сильно вязкое заливать можно, только чтобы масло было теплым.Отработку лить не нужно, маслонасос этого не любит.

А чем отработка с двс не угодила?

Ну нет у меня отработки на данный момент, а пилить надо.

Обычная веретенка, для цепи самое оно. А надпись “Белоруснефть” порадовала

с чего вдруг веретнка стала “цепной”?

Зимой — нормально, летом можно хоть трансмиссионку

Нормально, потому что жидкая?

Читал на каком-то американском сайте, что их профи лесорубы в масло ER присадку добавляют. В чем смысл? В пиле как в велосипеде цепь должна легко идти по шине, для бытовых нужд с задачей справится практически любое масло, когда холодно пожиже, в жару -можно погуще, чтобы расходовалось не так быстро.

так с этим ни кто и не спорит. Дело в другом. Когда цепь вращается медленно, на холостых, то и смазка особо не актуальна. Хорошая смазка нужна в режиме пиления, когда цепь вращается очень быстро, но тогда центробежные силы просто срывают частицы масла с цепи и оно улетает, не успевает смазывать места трения. При коротких распилах, в несколько секунд- не проблема, ибо хватает набравшейся смазки во время холостого хода. А вот при длительной работе на оборотах, шина работает практически на сухую. Вот именно для этого и требуется “липкость” масла, чтоб не так просто его было сорвать с цепи. Кстати, похожие требования предьявляются и к трансмиссионным маслам, правда немного по другим причинам.

Ну да, логично. Кстати, у меня на холостых цепь стоит на месте, вроде, исходя из безопасности, так и должно быть, если нет, то скорее всего прослабли пружины сцепления или обороты ХХ чрезмерны.

Правильно, цепь и должна стоять. Но допускается легкое протрагивание ее. Именно это состояние и считается правильно отрегулированным сцеплением.

Главная страница » Бензопила Штиль 180 Какое Масло Заливать

Принцип работы

Основным узлом системы является насос. Принцип его работы следующий. При увеличении частоты вращения двигателя шестерня, установленная на главном валу, приводит в движение вал насоса через червячную передачу. В свою очередь, вращение вала создает определенное давление в маслопроводе, которое заставляет масло двигаться по нему по направлению к шине.

Конец масляного канала находится в месте контакта шины с корпусом инструмента, где имеется продольная канавка, на которую при установке шины падает ее масляный канал.

Канавка необходима для обеспечения подачи масла к шине вне зависимости от натяжения цепи бензопилы. Проще говоря, в каком бы положении ни находилась шина во время эксплуатации, масло попадет на нее через канавку.

Далее в процесс смазки включается цепь, на звеньях которой, в зависимости от модели цепи, имеется канавка или отверстие, через которые масло ускоряется по всей шине. По мере увеличения оборотов двигателя увеличивается и расход масла.

Некоторые модели бензопил укомплектованы насосами, у которых дополнительно есть регулировка расхода, а при необходимости количество подаваемого смазочной системой масла можно увеличить или уменьшить.

Эта функция довольно удобна, так как позволяет сэкономить и не тратить лишнее масло.

Неполадки топливной системы

Первым этапом диагностики системы подачи топлива является проверка уровня топливной смеси в баке.

Основные узлы топливной системы бензопилы сто восемьдесят Stihl

Даже если хозяин уверен в наличии бензина, это исключает создаваемый вакуум в результате засорения перепускного клапана. Он предназначен для оптимизации давления в баке с расходом топлива. Для удобства чистки сапуна бензопилы используйте обычную швейную иглу среднего размера.

При осмотре топливной системы следует обращать внимание на целостность патрубков, герметичность которых может быть нарушена при механическом повреждении или длительной эксплуатации агрегата. Иногда причиной вытекания смеси и, как следствие, некорректной работы двигателя является износ резиновых прокладок и капсюля (кнопки всасывания)

В этом случае для ремонта бензопилы Stihl сто восемьдесят своими руками необходимо приобрести ремкомплект уплотнителей и произвести их замену.

Неполадки механизма запуска и зажигания

Причиной проблем с бензопилой данной модели может быть неработоспособность системы зажигания и блока запуска двигателя.

Общий вид розжига бензопилы 180

Если при замере зазора между маховиком и модулем отклонений не обнаружено, необходимо обратить внимание на свечу зажигания. Стартер бензопилы Stihl сто восемьдесят в сборе

Стартер бензопилы Stihl сто восемьдесят в сборе

Демонтировав свечу с вала, измеряем зазор свечи бензопилы между центральным и боковыми электродами. При завышении его значения (более 0,7-1,5 мм) периодически может возникать искра, а при минимальном (менее 0,7 мм) его может быть недостаточно для оптимального воспламенения топливной смеси.

Если бензин попадает в камеру сгорания, а неисправности в системе зажигания не выявлено, вероятной причиной неисправности может быть карбюратор. Этот агрегат предназначен для смешивания топлива с воздухом и подачи их в цилиндр. После демонтажа карбюратора очищаем его каналы и жиклеры универсальными средствами.

После диагностики системы зажигания бензопилы Stihl сто восемьдесят и ее восстановления переходим к поиску неисправности силового агрегата, а именно цилиндро-поршневой группы пилы.

Индивидуальная неисправность системы смазки Stihl MS 180

Ввиду того, что Stihl MS 180. одна из самых распространенных моделей бензопил, хотелось бы остановиться на одной присущей только неисправности и описать способ ее устранения без замены деталей.

Нередко на бензопиле Stihl MS сто восемьдесят происходит разгерметизация маслопровода в том месте, где маслопровод из бака установлен в корпусе пилы. Неисправность можно определить по характерным утечкам смазки на дне инструмента.

Для устранения неисправности необходимо снять ручку бензопилы, вынуть шланг из отверстия, очистить и обезжирить. После всех этих манипуляций нанесите герметик на посадочное место шланга и установите его в корпус бензопилы.

Более подробную информацию об устранении неисправностей и полной диагностике системы смазки бензопилы Stihl вы можете узнать, просмотрев пошаговый процесс разборки и ремонта системы смазки.

Поиск неисправности

После того, как будет установлено, что масло не поступает, дальнейшая диагностика возможна только при полном удалении масляной системы. Конечно, в некоторых ситуациях помогает смена фильтра, но это очень редко.

Как правильно разобрать бензопилу Штиль

Перед непосредственно разборкой пилы Stihl обязательно должен следовать подготовительный этап. Подготовьте удобный стол, сухие тряпки, кисти для деликатной протирки деталей, чистую воду, перчатки и сухое место вдали от огня

Также важно понимать, что в агрегате не должно быть топлива. Оптимальным его будет выработать, нежели слить и дать остыть пиле несколько часов перед разборкой. Схема процедуры простая и чёткая:

Схема процедуры простая и чёткая:

снимаем цепочку, шину и боковую крышку; используя компрессор, если он в наличии, кисточки, сухую губку – чистим Штиль от масла, грязи, пыли, подтёков, опилок

Особенное внимание уделите ведущей звёздочке – она может содержать на себе много нагара и грязи; если большие скопления грязи механическим путём удаляются сложно, то можно использовать чистый бензин; ищем три резиновых амортизатора и снимаем рукоятку. Это можно сделать, удалив заглушки. Используя крепкую отвертку, выдавливаем сперва верхний амортизатор, а после него – находящийся у задней ручки; разбираем заднюю часть рукоятки, открутив два винтика

Так мы от газового курка отсоединяем тягу (она соединяет карбюратор и газовый курок, что в рукоятке); в момент фиксации ручки только на амортизаторе – мы будто выворачиваем все «внутренности» пилы и заламывая в сторону – снимаем с последнего фиксатора по типу резинки; стартер изымается посредством демонтажа верхней корпусной крышки, и раскручивания 4 винтов, на которых он крепится. Далее снимаем крышки баков – топливного и масляного. Под стартером часто находится скопление грязи, опилок, что тоже нужно почистить; головка на 13 поспособствует откручиванию маховика. Блокируем коленвал от проворотов посредством откручивания свечи, а именно через её отверстие фиксируем поршневой стопор; по факту блокировки поршня – можно откручивать маховиковую гайку; предварительно снятию сцепления – отсоединяем звездочку ведущую. Стопорная шайбочка изымается из пазов, также игольчатый подшипник; разборка бензопилы Штиль 180 предполагает снятие сцепления головкой 19 размера. Далее снимаем отражающую пластинку и привод маслонасоса; отсоединяем провода зажигания и тягу заслонки воздушной от детали, именуемой рычагом двигателя, и снимаем сам рычаг. Дальше раскручиваем гайки карба и фильтра воздушного удобной головкой на 8 с удлинителем (если таков имеется); раскрутив 2 гайки и немного потянув на себя – вы снимете следующую деталь, глушитель; в днище пилы есть 4 винта, что удерживают двигатель. Деликатно изымая его, не забывайте о резиновом патрубке карбюратора, который можно задеть

Используя крепкую отвертку, выдавливаем сперва верхний амортизатор, а после него – находящийся у задней ручки; разбираем заднюю часть рукоятки, открутив два винтика. Так мы от газового курка отсоединяем тягу (она соединяет карбюратор и газовый курок, что в рукоятке); в момент фиксации ручки только на амортизаторе – мы будто выворачиваем все «внутренности» пилы и заламывая в сторону – снимаем с последнего фиксатора по типу резинки; стартер изымается посредством демонтажа верхней корпусной крышки, и раскручивания 4 винтов, на которых он крепится. Далее снимаем крышки баков – топливного и масляного. Под стартером часто находится скопление грязи, опилок, что тоже нужно почистить; головка на 13 поспособствует откручиванию маховика. Блокируем коленвал от проворотов посредством откручивания свечи, а именно через её отверстие фиксируем поршневой стопор; по факту блокировки поршня – можно откручивать маховиковую гайку; предварительно снятию сцепления – отсоединяем звездочку ведущую. Стопорная шайбочка изымается из пазов, также игольчатый подшипник; разборка бензопилы Штиль 180 предполагает снятие сцепления головкой 19 размера. Далее снимаем отражающую пластинку и привод маслонасоса; отсоединяем провода зажигания и тягу заслонки воздушной от детали, именуемой рычагом двигателя, и снимаем сам рычаг. Дальше раскручиваем гайки карба и фильтра воздушного удобной головкой на 8 с удлинителем (если таков имеется); раскрутив 2 гайки и немного потянув на себя – вы снимете следующую деталь, глушитель; в днище пилы есть 4 винта, что удерживают двигатель. Деликатно изымая его, не забывайте о резиновом патрубке карбюратора, который можно задеть.

Разборка двигателя агрегата представляет из себя отдельную схему, но в общем, как разобрать бензопилу Штиль – мы рассмотрели. Относительно других популярных моделей, как 250 – процедуру стоит проводить аналогично. Как и другие детали, напильник для заточки цепей вы всегда вправе заказать в КосиКоса.

Разборка бензопилы

Перед тем как приступить непосредственно к разборке пилы, вначале понадобится её очистить. Все операции необходимо выполнять аккуратно и не торопясь. Чтобы крепёжные элементы и мелкие детали не потерялись, можно использовать ёмкости, в которые при разборке складываются элементы конструкции.

Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.

Этапы разборки устройства происходят в следующем порядке:

1. Снимается вибрационная ручка. Она фиксируется к корпусу пилы на трёх амортизаторах. Для снятия понадобится удалить заглушки, после чего, используя отвёртку, выдавить амортизаторы, начиная от расположенного дальше всех по отношению к рукоятке. Затем выкрутить два винта и разобрать рукоятку. Теперь можно снять курок газа, отсоединив проволочную тягу.
2. Удаляется стартер. После снятия верхней крышки освободится доступ к заглушкам масляного и топливного бака. Убрав заглушки, извлекается стартер. Место установки стартера тщательно очищается от опилок.
3. Освобождается маховик. Для того чтобы его снять с посадочного места, понадобится использовать накидную головку с размером 13. Первоначально выкручивается свеча, через образовавшееся отверстие блокируется поршень. Ослабив гайку, на неё устанавливается выколотка, по которой совершается резкий удар. От этого действия маховик соскакивает с вала, после чего легко снимается руками.
4. Демонтируются сцепление и привод маслонасоса. Сначала извлекаются ведущая звёздочка и игольчатый подшипник. Для этого снимается стопорная шайба. Головкой с размером 19 выкручиваются болты, удерживающие сцепление. Стоит отметить, что резьба на нём левая. Демонтировав сцепление, снимается отражающая пластина и привод маслоподачи.
5. На предпоследнем этапе извлекаются карбюратор с глушителем и катушка зажигания. Для того чтобы извлечь карбюратор, потребуется головка на 8 и удлинитель. Перед тем как снять воздушный фильтр и карбюратор, понадобится отключить провод зажигания и отсоединить воздушную заслонку. Глушитель держится за счёт двух гаек, которые легко откручиваются.
6. Снимается двигатель. Перевернув корпус пилы, выкручиваются четыре винта, удерживающие мотор. Затем аккуратным движением он извлекается из места установки.

Строительство и Дача на понятном языке

Бензопила STIHL MS 180 – незаменимый инструмент, предназначенный для заготовки древесины и других строительных работ из дерева. Это одна из самых признанных садовых устройств, которая оснащена многофункциональными возможностями.

Масса инструмента составляет около 4 кг. Мощность достигает 1,5 кВт, а длина шины 35 см.

Отметим, что от полупрофессионального устройства для этой модели пилы досталось электронное зажигание и достаточно быстрое натяжение цепи. Кроме этого, пила STIHL MS 180 имеет 2 бака, предназначенные для бензина и для масляной смеси.

Одной из главных особенностей является сниженная вибрация.

Такой результат достигается благодаря 4-м амортизаторам. Не секрет, что высокая амортизация вредно влияет на здоровье человека и в Европе с ней давно борются.

Следует отметить, что самостоятельно разбирать данную пилу без специального инструктажа не желательно, в этом случаи лучше доверить устройство мастерам.

Конструкция бензопилы

Бензопила состоит из нескольких крупных самостоятельных узлов.

1. Двигатель внутреннего сгорания предназначен для выработки механической энергии, которая используется для привода цепной пилы.
2. Редуктор передаёт крутящий момент от двигателя на режущий инструмент. Представляет собой набор шестерёнок и промежуточных валов.
3. Сцепление является промежуточным звеном между редуктором и цепью. Применяется для кратковременного разрыва цепочки «редуктор – цепь». Обеспечивает неподвижность цепной пилы на холостых оборотах. Прерывает или ослабляет передаточный момент при нештатных ситуациях (например, торможение пилы до полной остановки), что позволяет двигателю работать и не глохнуть.
4. Автоматический тормоз прерывает работу цепи при её обрыве, отскоке от обрабатываемого дерева, возникновении нештатных режимов работы.
5. Шина – направляющая для цепной пилы.
6. Механизм натяжения цепи.
7. Устройство смазки цепи и другие элементы.

Продукция от ведущих мировых производителей

Многие владельцы задаются вопросом: какое масло для цепи бензопилы лучшее? Безусловно, насчет химических особенностей и специфических свойств и особенностей различных видов масел можно говорить очень много, но эти критерии выбора не доступны обычному потребителю. по этой причине выбор подходящего масла можно остановить исходя из предложений ведущих мировых компании, следящих за качеством и не допускающих попадания на рынок некачественного товара.

И так, данный пункт ответит вам на ваш вопрос и здесь вы ознакомитесь с парочкой самых популярных производителей, продукция которых отличается высоким качеством и доступной ценой. Итак:

Как использовать масло немецкого производителя Штиль (Stihl)

На сегодняшний день масла этой марки пользуются огромной популярностью среди российских производителей (см. масло для бензопил Штиль). В основном наши магазины предоставляют продукцию этой фирмы в 0,1 или 1 литраже. Данное масло прекрасно подойдет как для обычных, так и для профессиональных бензопил.

Универсальное масло Штиль

Такое масло для цепи бензопилы цена которого за маленькую бутылочку составляет около 100 рублей, а большая – 300 рублей, отличается высоким качеством и надежной работой, так как стопроцентно защищает механизм вашего инструмента.
Прочитайте про бензопилы Штиль.

Вязкость масла для смазки цепи компании Хуксварна

Существенной разницы между этим производителем и предыдущим нет. Естественно, зайдя в специализированный магазин вам посоветуют использовать масло исключительно того производителя из-под станка которого появилась ваша бензопила, но, к сожалению, не всегда есть возможность приобрести именно «родное» масло, то в таком случае прекрасно подойдет и другое, главное чтобы оно было высокого качества и от известного производителя (см. бензопилы Хуксварна).

Помните что:

• нельзя использовать масло, если оно излишне жидкое или густое (только продукция нужной консистенции даст нужный результат);
• выбор масла производите по типу двигателя бензопилы;
• для двухтактного двигателя подойдет масло, полностью сгорающее при работе и создающее нагара;
• для четырехкатного мотора подойдет масло, без специфических требований к сгоранию. но вот что касается зольности,то его уровень должен быть равен 2% или более.

Использовать экологическое масло

Но если вы хотите чтобы ваша бензопила прослужила вам достаточно долго, то не нужно использовать машинные масла, или другого предназначения, так как вы только усугубите ситуацию. Также прекрасно подойдут экологические масла, которые в прямом смысле этого слова продлят жизнь вашему инструменту.

Как смазывается цепь бензопилы?

Во время эксплуатации садового инструмента смазка бензопилы распределяется не только на шину, но и на используемую для распила цепь. Как только смазка попадает на штатную шину, начинает двигаться используемый пильный элемент, изначально оборудованный отверстиями или небольшими малозаметными проточками. При нормальной работе садового инструмента с повышением оборотов его мотора система смазки увеличивает скорость движения масла по шине.

В фирменную комплектацию некоторых пил входят отдельные регулировочные механизмы, главная задача которых – дать операторам возможность настроить количество масла, требуемого для смазки гарнитуры. Эта функция позволяет сэкономить смазку, уменьшить проскальзывание пильного элемента и предотвратить преждевременный износ рабочих органов пилы.

Достаточно часто начинающие вальщики не знают, чем смазывать игольчатый подшипник бензопилы. Лучше всего для этой цели подходят масла, выпускаемые брендами Husqvarna и Stihl. Внести масло для смазки этого элемента довольно просто. Для этого изначально потребуется обыкновенный шприц, который поможет быстро залить средство, не пролив его, и не допустив попадания в него пыли.

Основные характеризующие моменты

Система смазки цепи бензопилы Штиль состоит из:

• направляющей шины;
• пильной цепи;
• масляного насоса.

Подача масла насосом имеет специальную регулировку. Смазка цепи бензопилы происходит постоянно при работе аппарата. Поэтому цепи бензопилы имеют длительный срок эксплуатации.

Во время эксплуатации цепь требует постоянного снабжения смазкой. Должна обеспечиваться ее непрерывная подача. Этого требует конструкция устройства. Во время работы бензопилы масло покидает паз шины, мгновенно впитывается опилками.

По этой причине смазка цепи происходит в автоматическом режиме. Некоторые цепи бензопилы оснащены системой, которая регулирует точное количество подаваемого смазочного материала. Самые дешевые устройства оснащаются ручным насосом, который работает от привода, расположенного на ручке.

Для хорошей смазки цепи было специально разработано особое масло. После работы оно быстро разлагается, поэтому не происходит нарушения экологической системы. Можно также пользоваться маслами марки:

Абсолютно не подходит для работы трансмиссионная смазка.
В зимнее время она застывает, в результате забивается масляная система, приходится ее полностью чистить.

Зимой смазка цепи требует особого внимания. Фирменное масло «М-20» при сильном морозе густеет и напоминает вазелин. Поэтому для работы в зимнее время необходимо смазывать бензопилы специальным зимним маслом, имеющим более жидкую консистенцию.

Не всегда есть возможность приобрести такую смазку. Чтобы решить проблему, дизельное топливо смешивают с маслом, вязкость понижается. Однако если ранее залитое масло осталось в картере, то добавка разбавленного не даст положительного эффекта, каналы системы останутся забитыми. Выход только один — подогрев бензопилы в теплом помещении.

При не очень большом застывании масла цепи можно попробовать его растопить, запустив пилу на малых холостых оборотах.

Прежде чем начинать эксплуатировать бензопилы, нужно провести проверку смазочной системы цепи бензопилы. С этой целью необходимо подержать конец шины, подложив под него бумажный лист. Когда прибавятся обороты, на листе должна образоваться маслянистая полоска.

Грамотная смазка цепи намного увеличивает срок работы гарнитуры бензопилы. Если масла будет недостаточно, то работа устройства будет проводиться насухую. Режущая гарнитура быстро сломается. Трение деталей должно иметь минимальный характер, поэтому все направляющие, шарнирные соединения должны быть покрыты маслянистой пленкой.

Когда цепь движется по направляющей шине, система смазки должна обеспечивать постоянный приток масла. Эту функцию выполняет масляный насос. С его помощью подается нужное количество масла в направляющую шину и ее паз.

Ведущие звенья цепи раскидывают масло на общую длину паза. Гарантией правильного
смазывания цепи считается:

• точная настройка масляного насоса;
• полностью заполненный масляный бак;
• правильный выбор масла.

Прежде чем приступать к работе, необходимо постоянно контролировать работу системы смазки. Правильность подачи смазывающего материала определяется по бокам цепи, они должны быть все время смазанными.

Потребность в смазочных материалах всегда разная. Все зависит от того, что необходимо распилить. Когда длина распила достигает больших величин, дерево имеет высокую твердость и толстую кору, необходимо иметь большой запас масла.

Если происходит задымление режущей гарнитуры или цепь останавливается, можно говорить о большом нагреве. Главной причиной является недостаток смазки. Другими причинами могут быть:

• затупление цепи;
• сильное натяжение.

Конструктивные составляющие бензопилы

Все бензопилы похожи по своему строению, независимо от того, европейского они производства (ECHO, Stihl, Husqvarna) или отечественного (Кедр, Урал). Внутри корпуса расположены основные элементы – топливный бак и двигатель, а снаружи стартер, рукоять, пильная часть (шина) с цепью. Резкий рывок тросика заводит двигатель, а тот – пильное полотно.

Для начала предлагаем вам ознакомиться с видео-роликами, в которых показано, как устроена бензопила и как она работает:

Время от времени в работе пилы возникают сбои, для устранения которых требуется разборка. Что может произойти с таким несложным механизмом, как бензопила? Хотя бы следующее:

• Перестает заводиться;
• Заводится, но в скором времени останавливается;
• Перестает функционировать в распиле;
• Теряет свою мощность;

Большинство неполадок связаны или с перебоями в работе двигателя (система подачи топлива, система выхлопа, зажигание, цилиндро-поршневая часть), или с неисправностями других систем и узлов (муфта сцепления, тормоз цепи, шина, система смазки). Рассмотрим наиболее часто встречающиеся поломки и приемы их устранения.

Исправная бензопила заводится с одного рывка и не дает сбоев в распиле

Аналоги

Достойную конкуренцию этой модели составляют однотипные по мощности и применению бытовые бензопилы бытового класса от ведущих европейских и азиатских производителей. На российском рынке представлены идентичные по основным параметрам модели — Husqvarna 236 X-TORQ, Oleo-Mac GS 35C-14, Hyundai X 380 и MTD GCS 3800/35.

Источники

• https://benzopilok.ru/brend/stihl/ms-180-ustroistvo-i-harakteristiki-benzopily.html
• https://cooptech.ru/drugoe/shtil-ms-180-harakteristiki.html
• https://FermerInform.ru/benzopila-shtil-ms-180/
• https://opilah.com/benzopila-stihl-ms-180-etalon-kachestva-i-nadezhnosti-poslednego-desyatiletiya/
• https://SpecMahina.ru/benzopila/stihl-180.html
• https://teplobloknn.ru/instrumenty/pila-shtil-180-foto.html

Особенности

Современная бензопила Stihl MS 180 имеет несколько конструктивных особенностей, о которых нужно обязательно упомянуть.

Компенсатор

Компенсатор мс 180 это специальный клапан в карбюраторе пилы, который позволяет бензопиле стабильно работать, даже если воздушный фильтр чересчур загрязнен. Эта особенность, увеличивает срок работы между плановыми ТО бензопилы и позволяет промывать или заменять фильтр только при сильно ощутимой потере мощности.

Однорычажное управление

Включение и выключения зажигания, переключение воздушной заслонки в режим холодного или горячего запуска, все эти действия выполняются при помощи одного рычага и делают работу с пилой максимально удобной.

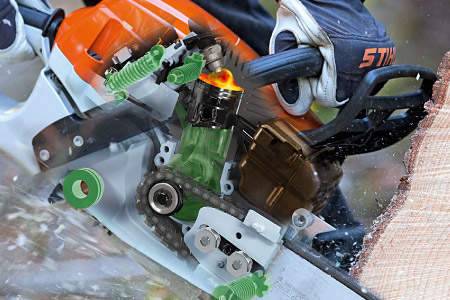

Антивибрационная система

Схема антивибрационной системы реализована при помощи резиновых амортизаторов, которые заметно снижают вибрацию, передающуюся от двигателя пилы на руки оператора, что позволяет применять бензопилу без опасения за вред, наносимый здоровью оператора.

Что представляет собой система принудительной смазки?

Бензопила Штиль система смазки и данный узел в других силовых агрегатах представляют собой идентичный узел, который зависит от скорости и количества оборотов сердца бензопилы, движка. Масло подается на резной элемент, а точнее на шину, дозировано. Это возможно за счет специального насоса.

Насос смазки цепи бензопилы передает на пильную гарнитуру расходный материал с высокими адгезионными характеристиками. Использовать нужно только расходный материал такого качества, так как, только он даже на максимальных оборотах цепного механизма сможет распределяться по всей шине равномерно.

Устройство смазочной системы

Система смазки цепи бензопилы, с учетом производителя инструменты, может немного отличаться по конструктивным особенностям, по использованным при создании данного узла деталям. При этом особенности не влияю на схему подключения системы, а также общее число используемых деталей.

К основным составляющим относят:

• масляный резервуар, размещенный в картере движка;
• фильтр бака (элемент, расположен непосредственно в резервуаре);
• маслопровод, который выглядит, как небольшой по диаметру шланг, изготовленный из высококачественной резины;
• сам насос, можно считать сердцем этого узла;
• подающая усилие от движка на сердце узла червячная шестерня (передачи червячного типа).

В некоторых работах специалистов по ремонту силовых агрегатов направляющая шина описывается не просто, как пильная гарнитура, но как одна из составляющих смазочной системы. Почему так? Объяснить это можно наличием в этой шине специальных отверстий, через которые подается масло. К слову, и саму цепь можно считать участницей транспортировки смазочного расходного материала, так как этот механизм также имеет детали, связанные с распределением масла.

По какому принципу работает данный узел?

Сердце узла – насос, рассмотрим принцип его функционирования.

1. Как только обороты двигателя увеличиваются, шестеренка главного вала при помощи червячного привода заставляет работать насосный вал.
2. При работе насосного вала создается давление, которое передается на масляную магистраль, что и выталкивает масло по направлению к шине.
3. Конец смазочного канала расположен на стыке картера силового агрегата и направляющей шине, где размещена продольная проточка. На последнюю и приходится смазочный канал.

Какую функцию выполняет проточка? Она обеспечивает подачу масла на направляющую шину, не важно, какой у цепи уровень натяжения. Это является гарантией тому, что масло попадет на шину даже тогда, когда она в рабочий момент расположена в нестандартном положении

Не забывайте о том, что в процессе смазки принимает участие цепной механизм. В зависимости от конструкционных особенностей цепь имеет отверстия или проточки, через которые смазка распределяется по шине. Масло будет поступать на шину быстрее, как только обороты двигателя станут более высокими.

У определенных моделей инструмента есть насосы, которые могут дополнительно регулироваться (оператор сможет корректировать пропускную возможность насоса, в зависимости от объема работы и условий эксплуатации пилы). Если есть необходимость, подача масла уменьшается, если ее нужно увеличить, проводится соответствующая настройка.

Главный плюс такой функции – возможность экономить расходный материал. К слову, если вас интересует, какое масло лить для смазки цепи бензопилы, выбирайте то, что рекомендовано производителем вашего силового агрегата.
