Как намагнитить биту
Самый простой вариант намагничивания биты – использование намагничивателя. Заказать его можно на сайте в сети или приобрести в специализированном магазине. Устройство представляет собой призматический корпус, в котором имеются сквозные отверстия.
Как намагнитить биту.
Прибор очень компактный, применение – примитивное, цена доступная. Ярко выраженные магнитные свойства поверхность приобретает после помещения в отверстие, маркированное знаком «+». При помещении края биты в отверстие со знаком «-» можно размагнитить поверхность. Данная функция актуальна для устранения прилипшей стружки или при работе с устройствами, чувствительными к магнитному полю.
Заменить намагничиватель можно обычным магнитом (неодимовым или брусковым от старого динамика). Нужно несколько раз провести по рабочей поверхности им для повышения магнитных свойств рабочей части. Правда эффект сохраняется непродолжительное время, но для выполнения несложных задач вполне достаточно.
Бита для шуруповерта: устройство и общая классификация
Биты, или головки для шуруповерта, имеют простое строение. Эти съемные насадки состоят из стержня, который фиксируется в патроне электрического инструмента. В него вставляется сверло. Стержень выполнен в виде шестигранника. Каждая бита имеет специфическую форму, которая соответствует определенному типу крепежа.
Биты для шуруповерта – это насадки определенной формы для разного назначения
Все существующие разновидности бит условно можно разделить на три категории:
- Основные – рабочий орган насадки выполнен в виде креста. Такие наконечники отличаются хорошей сцепкой с головками крепежных элементов.
- Комбинированные – насадки укомплектованы рабочим органом с двух сторон, причем каждый из них может иметь собственный размер и форму.
- Специальные – насадки из этой категории называются узкоспециализированными. Такие биты предназначены для выполнения определенных задач, они используются редко, а потому продаются только поштучно.
Разновидности бит для шуруповерта по назначению
От формы рабочей части биты зависит ее предназначение. По этому признаку выделяют следующие разновидности головок:
- для болтов и гаек;
- с антивандальным шлицем;
- профессиональные;
- для гипсокартона;
- с конструкцией типа «вилка»;
- магнитные и пружинные.
Биты бывают трех категорий: основные, специальные и комбинированные
Форма бит, предназначенных для выкручивания и закручивания болтов и гаек, нестандартная. Рабочая часть этих головок не выпуклая, как у большинства наконечников, а имеет отверстие. Размерная линейка таких бит достаточно обширна. Насадки, укомплектованные антивандальным шлицем, называют «змеиным глазом». Форма этого наконечника адаптирована под вилочный ключ.
Профессиональные биты для шуруповерта отличаются высокой степенью надежности, прекрасными прочностными характеристиками и длительным сроком эксплуатации. С помощью таких головок можно закрутить большое количество крепежных элементов. Насадки профессионального назначения изготавливаются из высококачественного металла, они защищены специальным покрытием.
В комплектах профессиональных головок обычно присутствует торсионная бита для ударного шуруповерта. От обычных насадок ее можно отличить по внешнему виду. В ней участок между хвостовиком и шлицем очень узкий. Торсионная бита имеет особую конструкцию со специальной гибкой вставкой, которая выполнена в виде пружины. Этот компонент работает на скручивание. Подобное строение позволяет использовать торсионную биту для работы с очень твердыми материалами, применяя при этом самосверлящий крепеж. С помощью такой головки можно полностью утопить саморез в металле, причем вместе со шляпкой.
К отдельной группе бит для саморезов относятся насадки, предназначенные для гипсокартона. Они имеют ограничитель, который не даст повредить материал во время монтажных работ. Гипсокартонные листы довольно хрупкие, поэтому стоит избегать сильного нажима во время вкручивания саморезов.
Биты делятся на разные виды в зависимости от предназначения
Бита с конструкцией типа «вилка» – это разновидность антивандального шлица. Внешне она похожа на плоский вариант головки, только с прорезью посередине.
Особенности пружинных и магнитных бит для шуруповерта
Для работы в труднодоступных местах, а также на потолке применяются биты с особыми возможностями – магнитные или с фиксатором. Наконечники с пружинным фиксатором хорошо удерживаются в адаптере. Как и биты для отверток, магнитные головки обеспечивают хорошую сцепку с насечками крепежного элемента (шурупа). Возможности данных насадок применяются для того, чтобы в процессе работы наконечник не соскальзывал с головки крепежа.
Головки с пружинной конструкцией относятся к категории специальных. Они применяются в тех случаях, когда необходимо установить крепеж в труднодоступных местах или под разными углами. Такие биты состоят из основы и шлица, которые соединены между собой с помощью гибкой пружины. Причем шлиц в таких изделиях закрепляется вручную. После этого он вставляется в насечки на саморезе. Благодаря гибкой пружине крепеж можно закрутить под углом, который превышает 90°.
Магнитные или биты с фиксатором используют для труднодоступных областей
Адаптеры, или удлинители для бит шуруповерта, значительно упрощают строительные работы. Существует два варианта этих конструкций:
- С магнитными держателями.
- С внутренним фиксатором, имеющим вид двух лапок изогнутой формы.
Адаптеры рассчитаны на стандартные насадки, они удобны и практичны.
Посадочный размер бит 4 мм
Размер посадочного шестигранника 4 мм стандартный для наборов точных отверток со сменными битами, инструментов для разборки ноутбуков, телефонов и различной электроники.
В наборах для точных работ Jakemy посадочный размер 4 мм .
В наше время проведение строительно-монтажных работ очень сильно упростилось. Этому, в том числе, способствует огромное количество крепежных элементов, которые очень легко использовать имея в наличии электрическую отвертку или дрель-шуруповерт. Гвозди в настоящее время используются все реже и реже. Как любители, так и профессиональные мастера все больше отдают предпочтение шурупам и винтам, так как эти крепежные элементы обеспечивают наиболее прочное крепление. Однако под каждый крепежный элемент применяются свои насадки, без которых ваш шуруповерт превращается в бесполезную игрушку. Чтобы было проще ориентироваться в многообразии насадок, представляем вашему вниманию классификацию бит для шуруповерта. Вы узнаете какие виды и размеры бит выпускает промышленность и для каких крепежных элементов применяется та или иная бита.
Виды и маркировка бит для шуруповерта
Устройство и назначение бит
Бита – это специальная насадка для шуруповерта с шестигранным хвостовиком, позволяющая “сцепиться” с определенным видом винтового соединения.
При покупке биты лучше всего брать с собой образец крепежа, чтобы исключить вероятность неправильного подбора. В строительных магазинах представлен широкий ассортимент разнообразных бит под разные крепежи, поэтому запутаться в этом многообразии очень легко.
Обращать внимание также следует на надежность фиксации той или иной биты в шуруповерте, ведь от этого будет напрямую зависеть качество проводимых работ и позволит увеличить срок эксплуатации биты и шуруповерта.
Классификация бит
Биты бывают плоскими, шестигранными, специально предназначенными для болтов, для гипсокартона и трехгранными:
- Плоские биты необходимы для того, чтобы закручивать винты и шурупы. Размеры битов этого типа варьируются от 3 мм до 7 мм.
- Шестигранными битами закручивают шурупы с внутренним шестигранными отверстием. Основное их предназначение – мебельное производство.
- Биты для болтов применяются в строительстве при крепеже черепицы или профнастила. Размеры бывают от 6 до 13 мм.
- У бит для гипсокартона есть встроенный ограничитель. Он не дает далеко заходить саморезу в материал.
- Наконец, трехгранники в общем похожи на крестовые биты, однако отличаются тем, что имеют только 3 грани.
Стандарты основных бит
Различают несколько основных стандартов:
- Шлицевые биты – классический вариант для головок винтов или шурупов. Разрез подходит под плоскую отвертку. Ширина наконечника бита измеряется в мм и указывается на хвосте бита. Шлицевые биты, помимо ширины, также различаются между собой по глубине пропила.
- Крестовые биты состоят из четырех диагональных ребер, которые позволяют обеспечить превосходное сцепление с крепежными изделиями. Размеры варьируются от 25 до 150 мм.
- Шестигранные биты используют для винтов с внутренним шестигранником. Обычно используются при сборке и разборке мебели, где крепеж с шестигранными головками наиболее распространен.
- Биты для болтов и гаек. Подходят для закрутки больших метизов с внешним шестигранником с высокой несущей способностью (кровельные саморезы, например). Диаметр бит от 6 до 13 мм.
- Биты-звездочки (Torx). Подойдут для различных крепежей в автомобильной технике.
Характеристика соединения

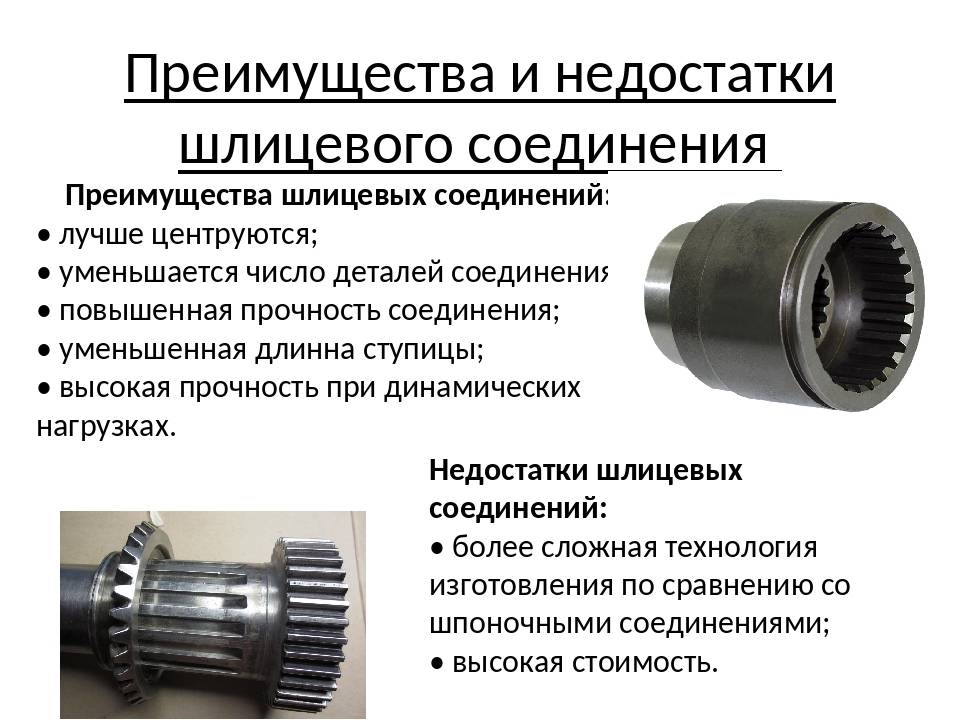

Шлицевые эвольвентные соединения на практике доказали свою надежность и прочность. Основание зуба шире и его не смогут сломать даже динамические нагрузки. Смятие происходит только при очень больших перегрузках, поскольку по эвольвенте площадь контакта – рабочая, больше, чем у других видов шлицов.

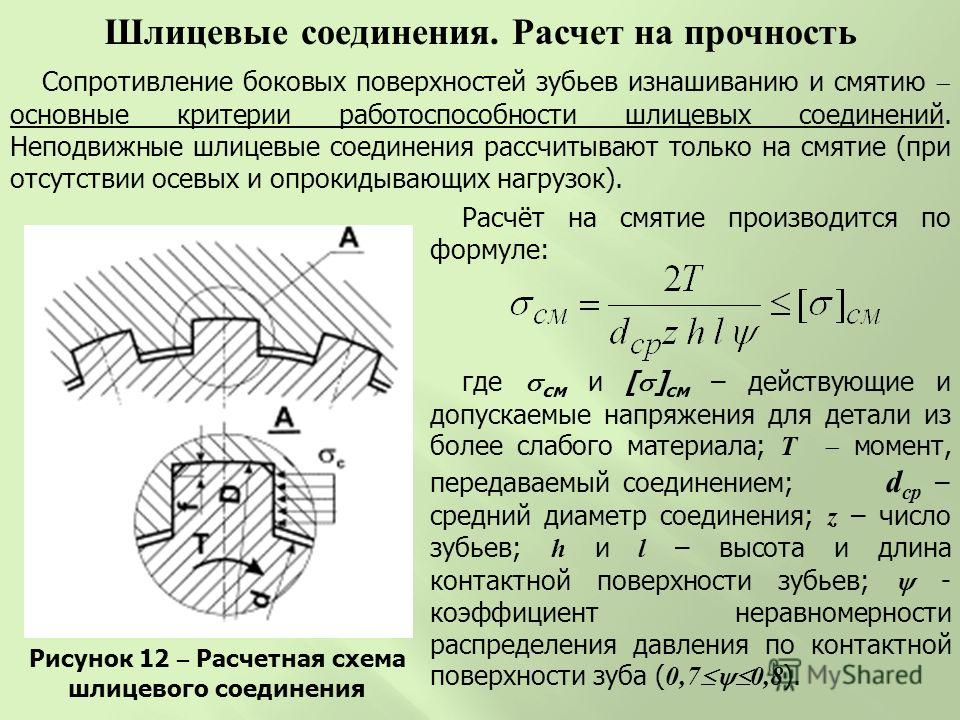

В отличие от прямых шлицов, которые рассчитываются на смятие и проверяются на срез, эвольвентный профиль имеет большую площадь контакта, и расчет на прочность производится на срез, затем делается проверка на смятие. Чаще всего основным параметром выбора типа соединений эвольвентных является наименьший в сечении размер вала. Именно он испытывает наибольшие нагрузки. Крутящий момент, динамические удары, вибрация, которые он способен выдержать, не критичны для зубьев.
Чертеж эвольвентного шлицевого вала совпадает с изображением зубчатой шестерни того же радиуса и модуля. Нарезка производится на одном оборудовании червячными фрезами. В отличие от прямобочных шлицев, когда для каждого диаметра вала необходимо подбирать свой инструмент, эвольвентные зубья выполняются одной фрезой с соответствующим модулем.
В обозначении шлицевого эвольвентного соединения свои отдельные маркировки имеют обе сопрягаемые детали:
Шлицевые зубчатые эвольвентные соединения центрируются по эвольвентной поверхности зуба, реже по наибольшему диаметру. Центровка по внутреннему размеру по впадине эвольвентного зуба на практике не осуществляется. Обозначение свое имеют шлицевые соединения каждого вида центрировки по:
- боковым поверхностям – D×m×9H/9g ГОСТ 6033-80;
- наружному диаметру – D×H7/g6 ГОСТ 6033-80;
- внутреннему –iD×m×H7/g6 ГОСТ 6033-80.
D – наружный диаметр, который имеют эвольвентные валы до нарезки зуба;
i – обозначает центрировку по внутреннему размеру эвольвентного соединения;
H и g, с соответствующими цифрами – класс точности обработки.
Можно встретить таблицу размеров на шлицы эвольвентные с din параметрами. Это означает, что соединение сделано по нормативам немецкого института стандартизации. Они частично соответствуют международному стандарту ISO, имеют переводные таблицы.
Кроме неподвижных соединений, изготавливаются скользящие. В них втулка перемещается вдоль вала, и входит в зацепление с различными колесами в коробке передач. Для этого с торца по эвольвенте делается срез на конус – заходная фаска для включения эвольвентного шлицевого соединения.
В неподвижных соединениях только снимаются острые углы, и втулка запрессовывается на вал.

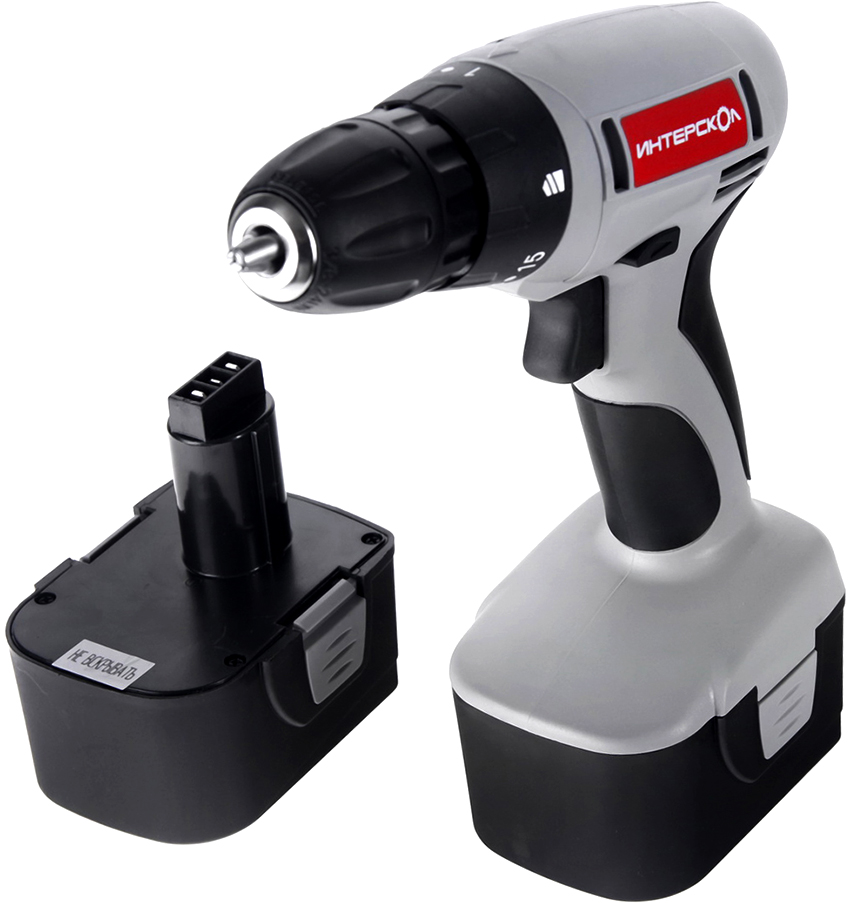

Как модернизировать аккумуляторный шуруповерт 12 вольт
Аккумуляторные шуруповерты гораздо удобнее и мобильнее своих сетевых собратьев. Проблема лишь в том, что батарея Ni-Cd очень быстро выходит из строя, а покупка новой будет стоит практически столько же, сколько и новый инструмент. Оптимальным решением подобной проблемы станет переделка агрегата в литиевый шуруповерт путем установки батареи Li-ion.
Для модернизации инструмента в шуруповерт Li-ion потребуются:
- батареи Li-ion 18650 (4 шт.);
- гибкий кабель (2,5 мм²);
- плата BMS CF-4S30A-A;
- корпусная часть от старой батареи;
- паяльник мощностью минимум 60 Вт.
Для зарядки новой батареи подойдет родное зарядное устройство для шуруповерта, если оно универсальное.
При необходимости аккумуляторный шуруповерт можно переделать в литиевый
Как модернизировать шуруповерт? Для этого необходимо:
- Разобрать старую батарею.
- Выпаять старые банки, оставив клеммы и термодатчики.
- Соединить все элементы 18650 с помощью паяльника в одну батарею, используя гибкий кабель в качестве перемычек. Делать это нужно очень быстро, так как литиевые аккумуляторы не терпят перегрева.
Получившуюся схему следует вставить в корпус, используя уплотнительный материал для фиксации, чтобы детали не повреждались.
Подобные мероприятия по модернизации с лихвой окупаются, ведь мощность обновленного шуруповерта становится больше, а заряд держится гораздо дольше, чем с родной батареей. К тому же аккумулятор после переделки становится легче.
В сочетании с правильной подобранной битой шуруповерт станет отличным и незаменимым помощником, если в доме требуется сделать ремонт. Можно приобрести готовый набор или необходимые биты по отдельности. Главное ‒ при покупке выбрать качественный и долговечный инструмент.
Лучшие производители бит
НIТАСНI 754000 (100 штук)
Самый полный набор именно в этом комплекте. При этом оснастка стоит относительно немного, но не ожидайте супер свойств. В отличие от китайских изделий продукция Итачи может долго служить при бережном отношении. Не допускайте серьезного перегруза, предотвращаться вращение на срыв, и биты прослужат долго. Самые востребованные биты имеют в набор от 5 до 7 дублеров. При использовании набора в умеренном режиме он прослужит не меньше 5 лет.
Воsсh (43 штуки)
Меtаbо 626704000 (71 штука)
Немецкий набор Митебо не только образец качества, но и красоты. Каждый элемент выполнен эстетично, подчеркивает аккуратность владельца. Отмечено оптимальное сочетание железа, хрома и вандия дает устойчивый к износу инструмент. У каждой серии с определенным шлицом есть особая цветовая маркировка. Все популярные модели бит имеют длину 2.5 и 7.5 см, все компактно, не займет много места в кладовой или гараже.
Маркировка
Опытные мастера могут быстро сориентироваться и выбрать подходящие насадки, просто взглянув на надписи на них, либо на форму наконечника.
Представленная ниже таблица, где будет рассмотрена маркировка бит для шуруповёрта, поможет новичкам быстрее и детальнее во всём разобраться.
Так вы узнаете, какие бывают разновидности элементов, а также какая маркировка насадки на шуруповёрта что означает.
| Маркировка | Что означает |
| Slot | Стандартная модель насадки, имеющая плоский тип шлица |
| PH | Крестовые насадки. Около буквы стоит цифра, которая означает диаметр. Варьируется от 0 до 4. Наиболее универсальные бытовые биты маркируются как PH2 |
| PZ | Биты, предназначенные для работы по металлу и дереву. Отличаются дополнительными рёбрами для крепежей, у которых есть крестовая выемка |
| H | Биты шестигранного типа. Отличаются по размеру в диапазоне 1,5-10. Размер указан в маркировке около буквы |
| R | Так маркируют шлицы квадратного типа |
| T | Означает насадку в виде звёздочки, то есть Torx |
| SP | По таким буквам можно определить шлиц антивандального типа |
| Gr | Так маркируют трёхлопастные виды насадок для шуруповёрта |
Как определить, подходит ли бита к инструменту?
Из какого материала выбрать качественную биту и где ее купить?
Немаловажным фактором при покупке биты является тот вид материала, из которого она сделан и нанесено ли покрытие или нет – если нанесено, то способно ли оно долго выдерживать воздействия внешней среды?
Наибольшее распространение получили биты, имеющие маркировку Cr-v, изготовленные из сплавов хрома и ванадия. Биты, имеющие никелевое покрытие, тоже популярны – они прочны и долговечны, особенно хороши биты с никелевым покрытием, поверх которого нанесен вольфрам – такая бита не будет поддаваться коррозии долгие годы.
В розничных точках продаж также есть биты, у которых покрытие сделано из титана, они самые стойкие и долговечные из всех представленных на рынке.
3 основных правила по выбору бит для шуруповерта
Выбирайте надежный и проверенный магазин для покупки. Отдавайте предпочтение дорогим специализированным магазинам в случае, если вам требуются хорошие и качественные биты с возможностью долгого срока эксплуатации. Не покупайте дешевые биты в маленьких и непроверенных торговых точках. Их качество может оставлять желать лучшего. Можете, конечно, купить и такой товар, в случае если он вам нужен всего лишь на один или на два раза.
Смотрите внимательно на материал и его свойства. Самыми надежными считаются молибденовые и хромовые сплавы
Стоит воздержаться от покупки стальных бит – они имеют малую долговечность и вы не сможете быстро и качественно работать с ними.
Обращайте внимание на то, имеет ли покупаемая бита защитное покрытие или его нет. Качество детали будет отменным, если сверху нанесено титановое покрытие.
Нарезка шлицов в домашних условиях
Выполнить нарезание пазов на валу в домашних условиях затруднительно, так как такой технологический процесс требует использования станков с высокой точностью. Тем не менее в сети часто встречается вопрос как нарезать шлицы болгаркой на валу или сорвана шляпка болтов. Такие операции вполне по силам выполнить самостоятельно с использованием минимума инструмента и навыков. В тех случаях, когда требуется нарезка шлицов на полуоси автомобиля, необходимо закрепить изделие в тисках, разметить места будущих пазов и произвести нарезку с помощью болгарки. Восстановление шлицевого соединения привода таким методом не рекомендуется, по причине возникновения люфта между сопряженными деталями. Но если нет другого способа совершить ремонт, следует удерживать болгарку в неподвижном состоянии, чтобы не повредить пазы.
Часто встречается вопрос как сделать длинный шлицевой вал. В первую очередь необходимо подобрать вал с уже имеющимся шлицевым соединением и заготовку, на котором будет выполняться резка пазов. Затем необходимо наварить торец одного вала к другому. Получившуюся заготовку закрепляют в патроне фрезерного, долбежного, строгального или протяжного станков и выполняют нарезку.
Характеристики материала и покрытие бит
Немаловажной составляющей при выборе той или иной биты является материал, из которого она изготовлена, а также покрытие, способное противостоять разным воздействиям.На строительном рынке можно встретить биты разных производителей, имеющие широкий ценовой диапазон. Долговечность и удобство работы с битой зависит от маркировки стали, используемой для их производства. Наверное самыми распр. остраненными считаются биты с маркировкой стали Cr-v (хром – ванадий), так же встречаются биты из хром – молибденовой стали и др
остраненными считаются биты с маркировкой стали Cr-v (хром – ванадий), так же встречаются биты из хром – молибденовой стали и др
Помимо самого состава стали на некоторые биты наносится защитное покрытие. Производители соревнуются в борьбе за потребителя и все больше новых технологий используется при производстве бит.Так, например, бита, имеющая никелевое покрытие, поверх которого нанесено второе химическое соединение из карбид вольфрама, имеет повышенную коррозионную стойкость за счет никелевого слоя. А карбид вольфрама являющися внешней оболочкой, усиливает прочность биты, что увеличивает ее срок службы даже по сравнению с битой с алмазным покрытием. Существуют биты с титановым покрытием, которое придает бите повышенную твердость и сопротивление коррозии.Очень часто, особенно в недорогих наборах, встречаются биты, прочность стали которых вызывает большое сомнение. Такой биты обычно хватает для заворачивания нескольких саморезов, после чего грани ее срываются и бита становится бесполезной. Низкая цена на биту не всегда является индикатором плохого качества, на строительном рынке можно встретить и достойные экземпляры по достаточно демократичным ценам
Наверное самыми распр
остраненными считаются биты с маркировкой стали Cr-v (хром – ванадий), так же встречаются биты из хром – молибденовой стали и др. Помимо самого состава стали на некоторые биты наносится защитное покрытие. Производители соревнуются в борьбе за потребителя и все больше новых технологий используется при производстве бит.Так, например, бита, имеющая никелевое покрытие, поверх которого нанесено второе химическое соединение из карбид вольфрама, имеет повышенную коррозионную стойкость за счет никелевого слоя. А карбид вольфрама являющися внешней оболочкой, усиливает прочность биты, что увеличивает ее срок службы даже по сравнению с битой с алмазным покрытием. Существуют биты с титановым покрытием, которое придает бите повышенную твердость и сопротивление коррозии.Очень часто, особенно в недорогих наборах, встречаются биты, прочность стали которых вызывает большое сомнение. Такой биты обычно хватает для заворачивания нескольких саморезов, после чего грани ее срываются и бита становится бесполезной. Низкая цена на биту не всегда является индикатором плохого качества, на строительном рынке можно встретить и достойные экземпляры по достаточно демократичным ценам.
Крестообразные биты (Phillips)
Впервые крестообразная бита появилось в первой половине 20-го века. Способствовал этому тот момент, что при использовании крепежей и отверток под прямой шлиц в автомобильной промышленности, при сборке деталей, они часто высказывали из шляпок винтов и шурупов, что приводило к порче лакированного покрытия транспортного средства. Также у крепежных изделий часто срывалась резьба из-за того, что еще не были изобретены ограничители крутящего момента, которые впоследствии стали применяться в механических шуруповертах и винтовертах.
Все перечисленные причины способствовали тому, что в 1933 году Джон Томпсон изобрел шуруп с крестообразным шлицем. Через 3 года патент на данное изобретение был приобретен Генри Филлипсом. Этот инженер доработал технологию производства и в 1937 году предложил Юджину Кларку, который являлся крупным производителем изделий из металла, провести соревнования, кто быстрее выполнит закручивание шурупов. Естественно, Генри Филлипс в состязании победил
После этого новый тип насадок привлек внимание автопроизводителей из США, но скоро началась Вторая мировая война. Поэтому крестообразный шлиц появился в Европе, вместе с поставками американской военной техники
Первая крестообразная насадка называлась “филлипс” в честь Генри Филипса. Биты этого вида маркируются буквами PH. После них следует номер, жестко связанный с диаметром наружной резьбы крепежного элемента. Данный стандарт используется для всех типов бит с крестообразным жалом.
Стандартные соотношения номера крестообразной биты типа PH и наружной резьбы крепежа:
| Номер биты | 1 | 2 | 3 | 4 | |
| Диаметр резьбы, мм | менее 2,0 | 2,1 – 3,0 | 3,1 – 5,0 | 5,1 – 7,0 | более 7,1 |
Классическая крестообразная бита PH
Данные насадки различаются между собой размерами, которые варьируются от 0 до 4. Чаще всего используется крестовина №2, так как она позволяет работать с металлическим и деревянным материалом. Реже используются крупные насадки под номером 3 и 4. Чаще всего их применяют во время ремонта автомобилей и крупногабаритных предметов.
Крестообразная бита со шлицем PH и TIN покрытием
Для покрытия насадки используются нитрид титана. Об этом свидетельствует золотистый цвет биты. Насадка способна выдерживать большие нагрузки. Шлиц может быть выполнен в одном из трех размеров: PH 1, 2 или 3.
Удлиненная крестообразная бита PH
Удлиненная насадка со шлицем PH крестообразной формы может использоваться, для закручивания крепежей в труднодоступных местах. Такие приспособления особенно эффективны во время отвинчивания крепежных изделий. Чаще всего можно встретить насадки длинной 50, 70, 90, 110, 125, 150 мм. Выпускаются в трех размерах PH 1, 2, 3.
