Слесарный верстак

Используйте ящики от старой мебели

Подберите подходящие по габаритам ящики от ненужного письменного стола или комода.

Подпишите деревянные элементы и аккуратно разъедините их. Очистите от клея шипы и проушины.

Обрежьте планки по ширине, удаляя стертые углы и растрескавшиеся пазы. Если родное дно ящика хлипкое, приготовьте более толстую фанеру или ДВП. Сделайте новые пазы на циркулярной пиле.

Соберите ящик «на сухую», при необходимости подгоните детали. Очистите поверхности и склейте конструкцию. Используйте монтажные уголки для точной сборки прямых углов.

Когда высохнет клей, отшлифуйте углы и стороны ящика, закрепив его для удобства работы.

Подготовьте направляющие планки и рассчитайте размеры модуля.

Расчет блока для трех выдвижных ящиков

Напилите нижнюю, верхнюю и боковые панели. Прикрутите шурупами направляющие рейки.

Соберите панели в модуль и опробуйте ход ящиков. Разместите блок внутри верстака, подложив под него подпорки.

Высверлите направляющие отверстия, раззенкуйте и закрутите саморезы. Крепите ДСП к верхним брусьям и к ножкам верстака.

Установите на ящики передние накладки. Разметив расположение корпуса, прихватите его одним шурупом. Вставьте ящик на место и скорректируйте положение панели. Аккуратно выньте ящик и заверните остальные шурупы.

Закрепите оставшиеся накладки – модуль с широкими выдвижными ящиками готов.

Проектирование верстака

Высоту приспособления необходимо соотносить с собственным ростом. При среднем росте человека (170 см) рационально изготовить верстак высотой 90 см. За таким столом будет очень удобно работать.

Комплектация верстака для дома выбирается с учетом тех работ, которые планируется на нем производить. В привычном понимании верстак должен иметь упоры, углубления на рабочей поверхности для различных деталей и тиски.

При проектировании конструкции необходимо учитывать, какая рука у мастера является ведущей – левая или правая.

Проект простого одноместного верстака

Габариты верстака по большей части зависят от размеров помещения. Установлены следующие стандартные размеры рабочего стола: 2×1 м.

Лучше располагать конструкцию возле окна. Необходимо предусмотреть и дополнительные источники освещения. Неподалеку от верстака нужно оставить место для розеток.

При возможности установите верстак возле окна

Как сделать выдвижной ящик столярного верстака из фанеры

Напилите заготовки корпуса ящика из 10-миллиметровой фанеры, а для днища возьмите лист толщиной 5 мм.

Схема раскроя деталей для двух фанерных ящиков: 1 – передняя панель; 2 – задний вкладыш; 3 – боковая стенка; 4 – передний вкладыш.

Обработайте заготовки шлифовальной машиной.

Сделайте пазы под фанерное дно в боковых стенках, заднем и переднем вкладышем. Зачистите заусенцы наждачной бумагой.

Склейте и скрутите шурупами детали передней и задней стенок.

Нанесите клей на стыки и в паз.

Соберите конструкцию, использую уголки и струбцины.

Скрепите детали шурупами, высверливая направляющие отверстия.

Соберите своими руками второй фанерный ящик.

Установите на задней стенке столярного верстака панель, предназначенную для увеличения жесткости конструкции и для размещения ручного инструмента.

Покройте отделочным составом ящики и обрезанные торцы древесно-стружечных плит.

Подведите к изготовленному своими руками верстаку электропитание и займитесь наполнением контейнеров инструментами.

Несколько правил устройства верстака

Можно приобрести готовое оборудование в торговой сети, но за это придется отдать немало денег, да и функциональность порой может не удовлетворить хозяина. Поэтому многие рачительные владельцы гаража предпочитают сделать верстак слесарный металлический своими руками.

При изготовлении верстака необходимо будет учесть некоторые правила и советы бывалых слесарей:

1. Располагать оборудование следует поближе к электрической розетке, так как часто во время работы понадобится применять инструменты, требующие подключения к сети. Самым лучшим вариантом является установка над столешницей блока электрических розеток.
2. При изготовлении оборудования нужно применять материалы с достаточным запасом прочности.
3. Для хранения инструмента и дополнительных приспособлений рекомендуется предусмотреть несколько ящичков и полочек.
4. По высоте размеры верстака слесарного металлического определяются в индивидуальном порядке. Для расчета этого параметра нужно прижать руки к туловищу, а ладони установить параллельно полу. Зазор от ладони до пола и будет нужной высотой стола.
5. Крышка верстака слесарного металлического должна иметь идеально ровную поверхность, ширина которой — не более 600 мм, чтобы мастер мог доставать инструмент в любой точке стола.
6. Желательно сделать одну из боковых частей стола выступающей на 250 мм, чтобы работать режущим инструментом.
7. Для устойчивости всей конструкции к ножкам стола привариваются площадки, под которые подкладывают прокладки из войлока, чтобы уменьшить шум при работе.
8. Установка ящичков делается так, чтобы выпадение их было невозможным.
9. Центр тяжести верстака слесарного металлического должен быть ниже столешницы, поэтому массивные и тяжелые приспособления нужно располагать на нижних полках.

Конструкция складного верстака

Складной универсальный верстак выполнен преимущественно из металла со столешницей из МДФ. Материал характеризуется влагоустойчивостью, что делает его оптимальным вариантом для оборудования рабочей поверхности.

Столы обладают нижеуказанными характеристиками:

• состоят из фиксированной и подвижной части;
• позиция подвижной части регулируется при помощи двух вращающихся рукояток;
• для закрепления обрабатываемых деталей при работе, устройства оснащены специальными отверстиями и фиксаторами;
• наличие защитного экрана;
• высоту и плоскость стола можно регулировать под нужные параметры.

Некоторые разборные модели оборудованы выдвижными частями, чтобы в случае потребности сделать стол больше.

Столярный верстак прекрасно подходит для обработки дерева. Металлические детали могут повредить поверхность, а стальная стружка забивается в щели и ее довольно тяжело достать. Исходя из этого, использовать их лучше только для деревянных изделий.

Переносные станции преимущественно используются на объектах или местах с дефицитом рабочего пространства. Внешне мобильные конструкции напоминают ящик с рабочей поверхностью и колесной базой.

Сборка слесарного верстака

Этап сборки включает ряд необходимых действий, особенности которых зависят от выбора материалов. Поэтому нужно рассмотреть детально каждый из вариантов.

Слесарный верстак из уголков

Для достаточно громоздкой модели длиной до 2,5 м и шириной не более 80 см подойдут уголки толщиной от 5 мм и ребром не менее 30 мм. При этом использование уголка 3 мм для меньших габаритов нежелательно из-за низкой устойчивости к нагрузкам. Крепление производится по составленной схеме с помощью болтов. Если слесарный верстак подразумевается стационарным, его заранее прикрепляют к полу с помощью болтов или шурупов.

Для столешницы необходимы лист железа и доски, которые по периметру укрываются уголками для обеспечения безопасности и сохранности

Важно заранее продумать полки для инструментов. Стоит отметить, что в случае варианта из уголков не нужно утяжелять слесарный верстак слишком громоздкими ящиками

Достаточно обычных фанерных досок, а уголок для их крепления можно выбрать толщиной 3 мм. Подобный самодельный слесарный верстак станет незаменимым как в профессиональной мастерской, так и в обычном гараже.

Слесарный верстак из профтрубы

Сварочный верстак рассчитан на высокие нагрузки при выполнении слесарных работ и требует больше времени на изготовление. Прежде чем приступить к монтажу, следует подумать о необходимости его сооружения. Возможно, подойдет облегченный вариант, так как столь серьезных нагрузок просто не возникает. Например, для гаража можно выбрать мобильный слесарный верстак, который можно перемещать. Он не загромоздит все пространство. Еще один вариант — складная модель, которая за счет выдвижных деталей сохранит простор в рабочем помещении.

Если все же есть необходимость и желание сварить слесарный верстак, то можно сразу рассмотреть вариант с дополнительным рабочим экраном. Это позволит увеличить полезное пространство, поможет создать необходимый уровень освещения и позволит обустроить рабочее место таким образом, чтобы весь инвентарь находился в зоне досягаемости. Сварочный верстак своими руками, сделанный с определенной степенью подготовки и знаний, прослужит не одно поколение.

Деревянный слесарный верстак

Облегченная конструкция, которая не уступает по устойчивости и сроку службы

Как сделать ящики из дерева более безопасными? Важно помнить о необходимости обработки всех поверхностей огнеупорной пропиткой, а для потенциально пожароопасных объектов использовать другие места хранения. Деревянные ящики даже в случае необходимой тщательной обработки могут воспламениться — не стоит об этом забывать

Объединяем столярный и слесарный верстак

На даче у нас не так много времени, места и средств, чтобы делать отдельно два верстака для работы, хотя понадобиться может как столярный, так и слесарный верстак. Чтобы сократить расходы и потери времени, а также не занимать много места в гараже или сарае установкой двух верстачных столов, мы предлагаем сделать из одного сразу два.

Для производства практичного рабочего места нам нужно будет немного увеличить площадь поверхности. Возможно, для этого понадобится укрепление основания дополнительными частями каркаса, на которые будет опираться столешница.

Когда рабочая часть готова, ее половину следует покрыть тонкой листовой нержавеющей сталью. Ее можно будет закрепить саморезами или специальными заклепками. Желательно производить покрытие не только верхней плоскости, но и торцевых элементов, что, кстати, можно сделать по всему периметру.

Виды верстаков

Для того, чтобы из всего многообразия видов верстаков выбрать правильный, необходимо определиться с выполняемыми на нем работами. Так, для слесарных работ подходит тяжелый, прочный стол, который не прогнется под тяжестью деталей, будет иметь достаточную площадь рабочей поверхности, чтобы разместить все требующиеся инструменты

Важно, чтобы стол был неподвижным и не скользил по поверхности пола

Верстаки бывают:

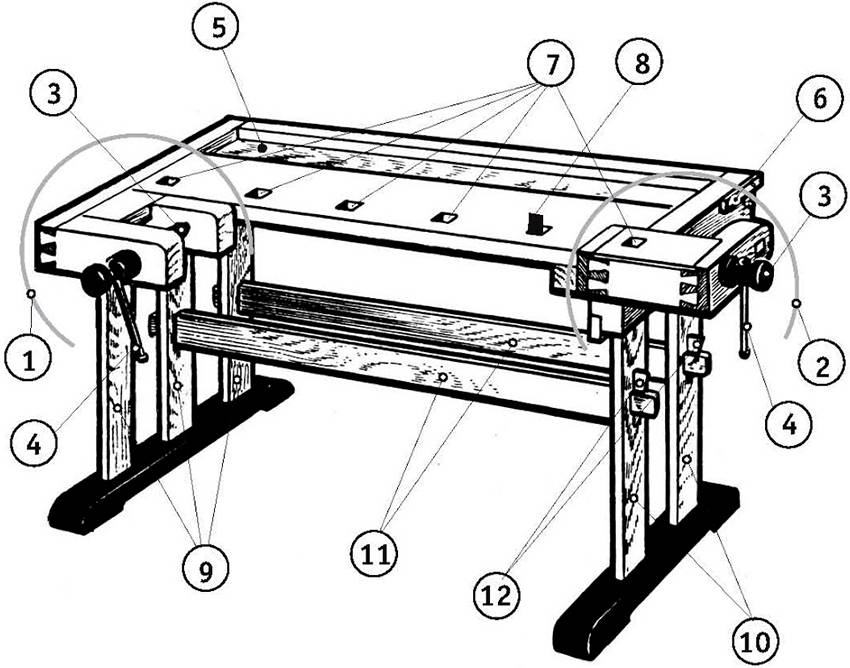

• Столярные, то есть на них производятся работы по обработке дерева. Обычно такие столы имеют небольшие размеры и оборудованы в основном тисками и зажимами для дерева.
• Слесарные имеют столешницу, выполненную из дерева и обшитую металлическим каркасом с трех сторон. Такой стол имеет большие размеры в сравнении со столярным. А количество инструментов и приспособлений слесарных поверхностей гораздо серьезнее. Такие верстаки позволяют очень быстро и удобно справляться с металлом.
• Плотницкий верстак представляет собой усовершенствованную версию столярного стола. Он плотный и устойчивый, так как ему приходится выдерживать большие нагрузки. Плотник на нем занимается обработкой ствола дерева для получения досок.
• Универсальные верстаки находятся где-то посередине между столярными и универсальными слесарными верстаками. На них оборудованы все виды креплений и инструментов, что позволяет работать, как с деревом, так и металлом.

Особенности конструкции

Несмотря на то что верстаки отличаются друг от друга не только своими габаритами, но и целевым назначением, конструкция у них примерно одинаковая. Верстак, изготовленный собственными руками, визуально схож с обычным письменным столом, дополненным различными инструментами и деталями. Ведь основное назначение верстака именно в том, чтобы держать все необходимое все под рукой.

• Основной элемент конструкции — это рама, изготавливаемая, как правило, из металла. Она является опорой для всего устройства.
• Не менее важным элементом является столешница — прочная толстая поверхность стола, способная выдержать огромные нагрузки, например, мощный удар молотка. Может изготавливаться из плотного сорта дерева или из металла. Столешница предназначена для установки на её поверхности необходимых слесарных инструментов (зажим, станок и так далее).
• Тумбочки. Их может быть несколько. Располагаются чаще всего по краям столешницы. В каждой тумбе может находиться несколько выдвижных ящиков для хранения инструментов (молоток, пассатижи, отвёртки), которые в любой момент могут понадобиться в процессе выполнения ремонтных работ.
• Ещё в верстак монтируются дополнительные полки для хранения инструментов. Как правило, полки устанавливают под столешницей или над ней.

На рабочую стену, к которой устанавливается верстак, вешается защитный экран, оберегающий поверхность от различных механических повреждений. Более того, на таком экране всегда можно оборудовать дополнительные навесные полки, куда будут складываться нужные приспособления и инструменты.

Устанавливать верстак следует в хорошо освещённом месте. Поэтому вблизи оборудования должна находиться розетка для присоединения к ней поворотной лампы. Размесить освещение можно в любом удобном месте: над верстаком, сбоку или рядом с устройством.

Собираю материалы и инструменты

Для сборки верстака использовалась:

• Фанера березовая толщиной 18 мм.
• Фанера березовая толщиной 15 мм.
• Шурупы 3×30 PZ1 для ног и подрамников. Я использовал 30 шт. на ножки, 8 шт. на короткую полку, 23 шт. на длинную полку, 18 шт. на поперечины, 6 шт. на верхнюю часть блока и 10 шт. на столешницу, что в сумме составляет 292 шт.
• Шурупы 4.5х70 Т20 для сборки верстака. 8 шт. ушло на каждый подрамник, в общей сложности 48 шт.
• Шурупы 4×40 PZ2 для верха и полки. 6 шт. на полку, 15 шт. для верхней части блока и 27 шт. для верхней части стола. Всего 54 шурупа.
• Клей для дерева.
• Масло.

Применялись следующие инструменты:

• Дрель и сверла 2 и 3 мм. Размер 2 мм — для винтов 4×40, размер 3 мм — для винтов 4.5×70.
• Шуруповерт и биты PZ1, PZ2 и T20.
• Циркулярная пила.
• Настольная пила.
• Электрический лобзик.
• Различные зажимы для склеивания деталей и для удержания рамы на месте во время сборки.
• Кисть и чистая ткань для нанесения масла.
• Шлифовальная бумага 80 и 180.

Выбор винтов

Для сборки верстака я использовал 3 типа шурупов. Я дам небольшое объяснение, почему я их выбрал:

• 3×30 PZ1 — при склеивании двух слоев фанеры (18 18=36 мм) этот шуруп не должен полностью проникать во второй слой — его длина 30 мм. Эти шурупы будут зажаты между несколькими слоями фанеры, поэтому был необходим винт с потайной головкой.
• 4.5×70 T20 — эти шурупы предназначены для сборки, поэтому они должны выдерживать некоторое усилие. Мне нужен был шуруп толщиной не менее 4 мм. Ножки имеют толщину 90 мм, поэтому их длина должна быть меньше 80 мм.
• 4×40 PZ2 — для этих шурупов у меня не было особых требований. Ними крепил полки, поэтому взял самый распространенный винт с потайной головкой.

https://youtube.com/watch?v=4Qn-FjqgCz0

Строение универсального верстака

Верстак, как и любая другая специализированная мебель, имеет несколько вариантов, отличающихся по форме, размерам, типу конструкции и назначению. Но традиционно модель верстака имеет несколько составных частей:

1. Столешница должного размера.
2. Подстолье, в котором предусмотрены отсеки для хранения инструмента, выдвижные ящики.

Непосредственно на самой столешнице располагаются тиски (струбцины), столярный инструмент, рубанки, станки для обработки древесины.

На поверхности верстака могут устанавливаться и другие типы инструментов, в зависимости от назначения конструкции, профессиональной занятости владельца мастерской или гаража.

Высота и размеры слесарного верстака

Перед изготовлением необходимо определиться с высотой верстака, поскольку она влияет на создание оптимальных условий для работы. Высота определяется следующим образом: берут высоту от пола до локтя работающего. Оптимальной высотой для слесарных работ является высота, когда локоть работающего и плоскость напильника находятся на одном уровне.

Очень важно определиться с размерами столешницы. На широкой столешнице удобнее работать, поэтому, если вам позволяют условия – не следует экономить. Оптимальная ширина столешницы должна быть такой, чтобы вы имели возможность дотянуться до инструментов, находящихся на противоположном конце

Оптимальная ширина столешницы должна быть такой, чтобы вы имели возможность дотянуться до инструментов, находящихся на противоположном конце.

Если конструкция верстака изготавливается собственноручно, то нужно внимательно продумать малейшие детали, определить, как будут располагаться инструменты, и какие работы будут выполняться. От этого и зависит модель вашего будущего изделия.

Конструкция слесарного верстака должна состоять из жесткого металлического каркаса (уголков или квадратной трубы). Для изготовления столешницы лучше использовать брус, толщиной 50 мм, на который сверху набивается стальной лист толщиной до 6 мм. Для соединения всех металлических элементов между собой используется сварка, но можно соединять болтами.

Обязательно стоит укрепить конструкцию ребрами жесткости из уголка, которые привариваются на высоте 10 см от пола и 10 см вниз от столешницы. Сделайте то же самое в центре будущего рабочего стола. Для устойчивости каркаса, на будущие ножки металлического стола приварите металлические пластины квадратной формы.

По желанию и необходимости, можно изготовить ящики и полки под столешницей, и для удобства можно поместить сетку, для закрепления инструмента. Сетка, также препятствует разлету опилок в разные стороны.

При создании конструкции для ящиков, формируются каркасы квадратной формы из стальных труб, которые привариваются к столешнице. Для усиления каркасов используется продольные ребра жесткости.

С двумя тумбами верстак получится более громоздким, за то его устойчивость будет максимальной. Кроме того, увеличится количество полок или выдвижных ящиков, которые можно смонтировать.

Ознакомьтесь с чертежами тумб и защитного экрана (ЗЭ) для верстака:

Сборка верстака для гаража своими руками

Стол в гараж можно изготовить своими руками при соблюдении основных рекомендаций. Весь процесс можно разделить всего на несколько шагов:

1. Проводится раскройка имеющегося материала. Труба и стальной уголок могут применяться для получения несущей конструкции. Гаражный верстак с металлическим каркасом может выдерживать существенное воздействие.
2. Для того чтобы рабочий стол слесаря обладал требуемыми размерами нужно проводить изменение размеров согласно чертежам.
3. Начать работы можно с изготовления силового каркаса. Для начала проводится создание несущего элемента, который сверху устанавливается еще один несущий элемент, на который фиксируют стальной лист. Сварить верстак можно самостоятельно при применении сварочного препарата.
4. Несущий элемент дополнительно армируется стальными трубами. Они выполняют роль ребер жесткости.
5. Стол для слесарных работ устанавливается на ножках. Этот элемент конструкции также приваривается к основанию. Рекомендуемая длина применяемых элементов составляет около 900 мм. Между ножками проводится приваривание силовых перемычек. Они позволяют существенно увеличить жесткость и устойчивость механизма.
6. После создания несущего элемента можно приступить к созданию ящиков, в которых будут храниться инструменты и детали. Стол для гаража своими руками изготавливается под конкретные задачи. Количество ящиков и их размеры могут существенно отличаться. Для создания этого элемента применяется стальная труба. Каркас ящиков усиливается металлическим швеллером, который становится ребрами жесткости.
7. Следующий шаг заключается в изготовлении несущего каркаса, который подходит для создания столешницы. Каркас должен быть весьма прочным, так как на него придется высокая нагрузка. За счет применения трубы из толстого металла верстак получается прочным и надежным.
8. После создания несущей конструкции проводится ее дополнительной укрепление. Для этого проводится приваривание кронштейнов к боковым сторонам. Посредине каждого кронштейна просверливаются отверстия, которые применяются для крепления задней и других стенок.
9. Ящики могут иметь стенки из фанеры. За счет этого верстак становится более легким. Крепление боковых сторон проводится при помощи саморезов. Рекомендуется создавать ящики различных размеров, за счет чего существенно расширяется функциональность устройства. В интернете встречаются различные варианты расположения ящиков, наиболее подходящий вариант подбирается в зависимости с предпочтениями.
10. Со внутренней стороны конструкции создаются отверстия, предназначенные для фиксации направляющих, по которым будут перемещаться ящики.
11. В рассматриваемом случае при изготовлении стола применяется доска. Она укладывается на ранее подготовленный каркас, где затем фиксируется. Зачастую поверх деревянных досок укладывается металлическая пластина, предназначенная для защиты дерева от воздействия окружающей среды.
12. Все швы следует тщательно зачистить. Для этого может применяться шлифовальная машинка и напильник. При наличии необработанных швов велика вероятность получения травмы. При обработке швов могут обнаружиться проблемы, связанные с появлением трещин и других дефектов.
13. Поверхность применяемой древесины должна хорошо быть зашлифованной. За счет этого создается ровная поверхность, которая идеально подходит для размещения стального листа. Деревянные листы должны крепиться надежно, так как в противном случае при оказании нагрузки лист будет ходить или прогибаться.
14. Крепление металлического листа должно проводится при применении скрытых саморезов. Это связано с тем, что сварочные работы могут стать причиной воспламенения ранее применяемого дерева. Применяемый лист должен быть окрашен с обоих сторон, за счет чего существенно увеличивается срок службы верстака.

В последнее время большой популярностью пользуются схемы, которые позволяют менять высоту расположения определенной части конструкции. Высота верстака в гараже выбирается с учетом того, какие именно работы будут проводиться.

Слесарный стол

Тем, у кого в распоряжении мало места под верстак, подойдет вариант, который объединяет в себе небольшой слесарный стол с элементами верстака. На таком столе можно разместить самое необходимое слесарное оборудование. Выглядит конструкция следующим образом:

Сделать такой стол в мастерскую можно из уголка 60 х 60 или 70 х 70. Уголки нужно сварить между собой, чтобы получился своеобразный прямоугольник. На низ стола можно положить доски или фанеру, но перед этим необходимо в нижних частях уголка просверлить отверстия для крепления стола к полу.

Конструкцию желательно прогрунтовать и окрасить. Если стол будет стоять в сухом отапливаемом помещении, то для экономии средств можно не обрабатывать поверхность. Для столешницы необходим лист толщиной 6−7 мм, под который следует подстелить доски для гашения вибрации от ударов молотком и работы с электроинструментом. Лист крепится болтами или шурупами по металлу.

Все размеры сугубо индивидуальны и подбираются мастером самостоятельно.

Верстак столярный складной

Стол в мастерскую своими руками можно изготовить самых различных конструкций. Ранее представленная пошаговая инструкция позволяет получить довольно массивную конструкцию, для установки которой потребуется много свободного места. При желании также можно провести создание конструкции, которая будет складываться и раскладываться при необходимости.

Раскладной верстак столярный для мастерской характеризуется следующим образом:

1. При соединении всех элементов применяются болты и другие разъемные элементы. За счет этого можно быстро разобрать конструкцию. Сварка в данном случае практически не применяется. Применение болтов и шурупов существенно снижает жесткость конструкции. Поэтому складные верстаки применяются при выполнении незначительных работ.
2. Как правило, для повышения мобильности верстака применяются легкие материалы. Примером можно назвать различный тонкостенный профиль. Лучше всего выбирать металл, который не реагирует на воздействие повышенной влажности. Именно поэтому верстак прослужит довольно долго.
3. Некоторые схемы предусматривают создание подвижных элементов, которые существенно повышают функциональность устройства. Примером назовем случай, когда следует размещать столешницу под определенным углом к несущему элементу. За счет этого размещается довольно большое количество направляющих.

Эти моменты следует учитывать при создании самодельного раскладного верстака.

В заключение отметим, что покупной верстак имеет достаточно высокую стоимость. Именно поэтому многие решают изготовить конструкцию своими руками. Конечно, для этого понадобится металл и другие элементы, которые можно только приобрести.

Особенности конструкции

Если предполагается проводить столярные работы, то можно изготовить своими руками верстак из дерева. В противном случае предпочтение стоит отдать конструкции из металла

Определившись с размерами оборудования, следует обратить внимание на некоторые особенности конструкции:

• Станину верстака лучше всего изготовить из металлического уголка или трубы квадратного сечения. При этом следует брать сталь толщиной от 3 до 5 мм и шириной 30−50 мм.
• Конструкция стационарного верстака должна быть сварной, так как болтовые соединения могут не только мешать, но и снизят жесткость.
• Столешница изготавливается из листа металла и при выборе его толщины необходимо подумать о жесткости, также устранении возможных вибраций.
• Если часть заготовок будет подвергаться ударной обработке, часть столешницы следует изготовить из металла, толщиной от 15 мм.
• Форма столешницы может быть любой, но П-образная менее удобна при работе. Если верстак будет оснащаться дополнительным оборудованием, например, для гибки металла, то такие устройства следует размещать на торцах.
• Ящики, предназначенные для хранения инструмента, заготовок и других предметов, лучше сделать выдвижными, чтобы в них не попадала стружка.
• Тумбочки не должны занимать все свободное пространство под столом.
• Поверхность столешницы должна быть ровной без различных углублений и бортиков. Аналогичные требования предъявляются и к покрытию пола.
• Если на верстаке будет установлено электрическое оборудование, металлические части стола необходимо заземлить. Для создания комфортных условий работы следует подумать о розетках и освещении.
