Как сделать самодельный воздушный компрессор для покраски

Компрессор высокого давления своими руками

Компрессор высокого давления (ВД) изготавливают из двухступенчатой компрессорной головки АК-150.

В качестве привода можно взять двигатель на 380 В мощностью 4 кВт. Передача вращения вала двигателя на вал поршневой группы осуществляется с помощью эксцентрика, который служит также и приводом для масляного насоса плунжерного типа. Он создает давление масла около 2 кгс/см2.

Сжатый воздух, выходя из последней ступени, попадает через переходник с установленным манометром в штуцер литрового баллона, который установлен в его нижней части. Также здесь установлен вентиль для слива конденсата. Баллон наполнен шлифованной крошкой из стекла и выполняет роль влагомаслоотделителя.

Выходит воздух из верхней части баллона через пальчиковый штуцер. Охлаждение компрессора является водяным. Через 45 мин. работы агрегата вода нагревается до 70 градусов. Автор данного агрегата утверждает, что за это время можно накачать 1 баллон на 8 литров и 2 баллона на 4 литра до 260 атм.

Простейший компрессор

Если вам необходим компрессор на короткий срок, разумнее сделать несложную конструкцию, на которую вы потратите немного времени. Чтобы изготовить устройство, вам потребуется следующий набор материалов:

  1. В качестве ресивера используется обычная камера автомобильная, причем она может быть как без покрышки, так и с ней.
  2. В качестве нагнетателя воздуха можно использовать ручной насос, ножной, электрический. Главное чтобы в нем имелся манометр – устройство измерения давления.
  3. Также вам потребуется негодная камера, а именно – от нее сосок с золотником.
  4. Комплект для ремонта резиновых изделий.
  5. Шило.

Когда у вас будут под рукой все необходимые приспособления, можно начать изготовление. Стоит отметить, что использовать материалы можно различные, в каждом гараже их найти не составит труда. Несложный компрессор своими руками для покраски сделать можно довольно быстро.

Собираем устройство

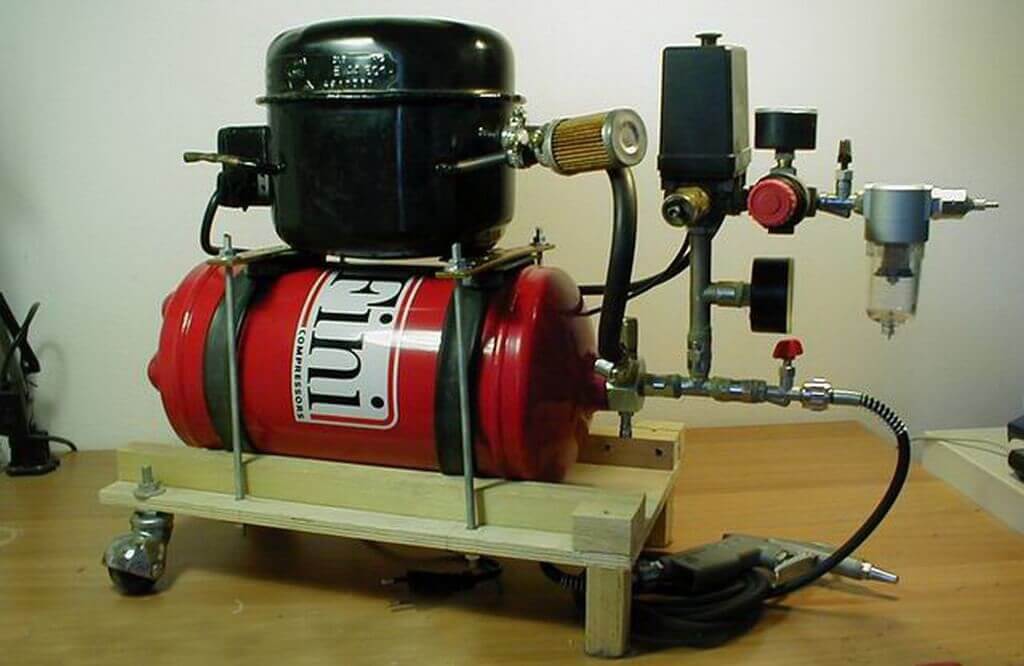

Ресивер из огнетушителя вместе с мотором прикрепляем на основу из толстой доски. В качестве средств фиксации используем гайки, шайбы и шпильки. Ресивер должен располагаться вертикально.
Для его крепления берём три фанерных листа, в одном из них проделываем отверстие для баллона. Два остальных листа крепим к деревянной основе и фанерному листу, который держит самодельный ресивер. На дно деревянной основы накручиваем колёсики мебельной фурнитуры для лучшей маневренности механизма.

На входную трубку компрессора надеваем резиновый шланг, к которому подсоединяем фильтр очистки для бензиновых двигателей. Дополнительные хомуты не понадобятся, поскольку величина входного давления воздуха сравнительно невысокая. Чтобы избежать наличия в потоке воздуха частиц влаги и масла, ставим на выходе масло-влагоотделяющий фильтр для дизельных двигателей.
Здесь величина давления будет уже достаточно высокой, поэтому следует использовать для дополнительного крепления специальные хомуты с винтовыми креплениями.

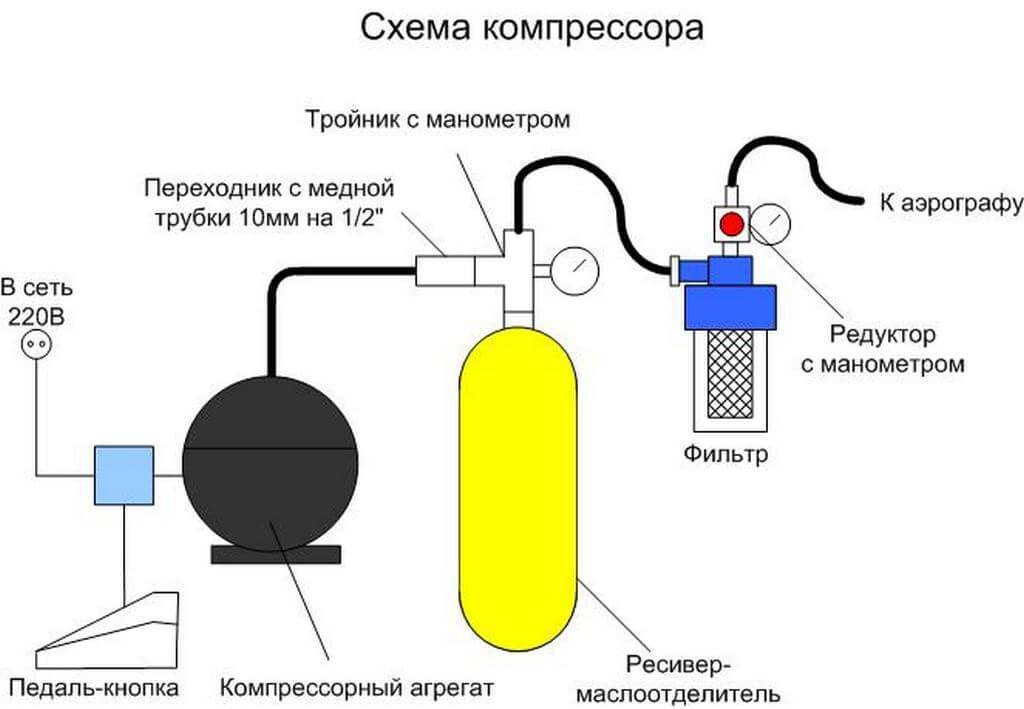

На нижеприведённой схеме показано, как собирается самодельный автомобильный компрессор для покраски авто.

Далее фильтр для очистки от масла и влаги подключаем к входу редуктора, который нам будет необходим для развязки давления в двигателе и баллоне. Осуществляем соединение по водопроводному крестовику с левой или правой стороны. С противоположной стороны крестовины ставим манометр для контроля уровня давления в баллоне. На верхний конец крестовика монтируем реле для регулировки. Уплотнение всех соединений выполняется при помощи герметика.

С помощью реле мы сможем подать в ресивер нужное нам давление, обеспечив при этом ступенчатую работу механизма. Реле настраивается двумя пружинами, одна из которых задаёт верхнюю границу давления, а вторая – нижнюю.Один контакт соединяем с нагнетателем, второй коммутируем с нулевой фазой сети. Второй сетевой вход нагнетателя соединяем посредством тумблера с фазой электросети. Тумблер даст возможность включать и выключать устройство от электропитания, не вынимая вилку из розетки. Осуществляем пайку и изолируем все электрические контакты. После покраски наш самодельный компрессор для авто будет готов к испытаниям.

Какой компрессор выбрать (заводской или самодельный)

Главный критерий, которым следует руководствоваться при выборе станции для покраски – равномерное распределение воздуха, без инородных частичек.

Если же подобные примеси попадутся, то покрытие будет с мелкими дефектами – зернистостью, шагренью, кавернами. При этом из-за этих частичек могут образоваться потеки и пятна, поэтому лучше всего доверить покраску фирменному воздушному компрессору, вот только существует одна загвоздка – такой аппарат стоит слишком дорого, что многим автолюбителям не по карману.

Сэкономить средства и в тоже время создать функциональную модель можно, создав функциональное оборудование, которое описано во многих видеороликах и статьях.

Придется только потратить свое драгоценное время на изучение материала, а потом создание оборудования, которое должно быть как минимум качественным.

Модель, представленная заводом или самодельная – роли не играет, ведь принцип ее действия одинаковый и заключается он в создании излишнего давления. Вот только способ нагнетания воздуха совсем разный – он может быть добыт ручным способом или механическим.

Во втором случае это значительно большие затраты средств, ручной способ экономичный, но трудоемкий, требующий постоянного контроля.

Автоматическое накачивание не расходует ваши силы, но изделие требует периодического обслуживания, чего стоит только процессе замены масла для компрессора.

Только так можно добиться равномерной подачи и распределения воздуха. Изучив теорию, вы осознаете, как это легко изготовить компрессорную станцию, которая будет качественно работать, при этом на это не потребуется много времени.

Собираем компрессорную установку из подручных средств —

Если вы решись создать оборудование для проведения покраски собственного авто, то следует запастись определенными материалами для этого:

  1. Для функции реверса потребуется автомобильная камера;
  2. Для функции нагнетателя понадобится насос с манометром;
  3. Камерный сосок;
  4. Ремкомплект и шило.

Когда все компоненты подготовлены можно приступить к созданию компрессорной станции. Чтобы проверить насколько камера герметичная, предстоит осуществить ее накачку.

Если ли же проблема все же существует, то решить ее можно двумя способами – путем заклеивания или же вулканизации сырой резиной. В полученном реверсе надо проделать отверстие для подачи сжатого воздуха, чтобы он выходил равномерно.

В отверстии для этого помещается специальный сосок. Ремкомплект послужит для осуществления дополнительного крепежа щтуцера. Для проверки равномерности подачи воздуха достаточно выкрутить ниппель. Родной ниппель позволяет избавиться от излишнего давления.

Уровень же давления определяется в процессе работы, когда распыляется краска. Если эмаль на металл ложиться равномерно, то установка функционирует. В конце процедуры стоит определить показатели давления, для этого достаточно распылить краску на кузов вашего авто.

Если эмаль легла без бугорков, значит, прибор функционирует качественно. Кроме того, показатели давления можно контролировать с помощью специального прибора — манометра. Но, его показатель после нажатия аэратора не должен быть хаотичным.

Как видите, особых инструментов и знаний для создания подобного компрессора не потребуется. При этом ремонт и покраска автомобиля таким способом более эффективна, чем применение баллончика.

Запомните, что ни пыль, ни вода не должны попасть в автомобильную камеру. В противном случае придется повторно осуществлять покраску авто.

Если эту установку использовать правильно и с применением всех знаний, то она прослужит долго, а если еще и автоматизировать накачивание воздуха, то сам процесс будет проходить быстро.

Делаем своими руками

После того, как собраны все необходимые узлы и инструмент, можно сделать компрессор из холодильника.

В проверенной на герметичность камере необходимо проделать отверстие. Для этого нужно использовать шило. В полученное отверстие будет установлен камерный сосок. Его задача выведение сжатого воздуха из камеры.

Дополнительный штуцер устанавливается вклеиванием, для этого потребуется использование ремонтного комплекта. После этого штуцер необходимо установить на краскопульт. Для выполнения проверки выходя потока воздуха надо удалить ниппель. Да, кстати, родной ниппель должен быть оставлен на месте, он будет исполнять роль клапана, и удерживать излишние давление возникающие при работе компрессора. Для определения уровня давления можно попробовать нанести слой краски на подготовленную поверхность. Если он ложиться равномерно, значит, установка работает в штатном режиме. Для проверки уровня давления можно использовать манометр. Его уровень должен быть стабильным. Разработать конструкцию компрессора и собрать его не так и сложно, но фактом остается то, что использование такого устройства значительно облегчит работы по покраске автомобиля и пр.

Типы компрессоров

В продаже встречается просто огромное количество самых различных вариантов исполнения компрессоров, все они характеризуются своими определенными особенностями. Чаще всего устанавливаются:

  1. Мембранные.
  2. Поршневые.
  3. Винтовые.

Каждый тип оборудования характеризуется своими определенными достоинствами и недостатками, которые должны учитываться

Мембранные компрессоры

При выборе наиболее подходящего компрессора уделяется внимание области применения аэрографу. Довольно большое распространение получили мембранные варианты исполнения. Это можно связать со следующими их преимуществами:

Это можно связать со следующими их преимуществами:

Это можно связать со следующими их преимуществами:

  1. Относительно невысокая цена.
  2. На момент эксплуатации мембрана колеблется, за счет чего обеспечивается перекачивание воздуха.
  3. Подобный вариант исполнения подходит для проведения небольших объемов работ, к примеру, в домашней мастерской.
  4. Давление в магистрали при применении подобного оборудования не превышает 3 бар. Этот момент определяет то, что компрессор применяется лишь для подключения всего одного аэрографа.
  5. Стабильной работы в рассматриваемом случае ждать не стоит, так как воздух подается небольшими рывками.

Как ранее было отмечено, распространение мембранных вариантов исполнения можно связать прежде всего с небольшой стоимостью конструкции.

Поршневые компрессоры

Устройства поршневого типа характеризуются большей производительностью. За счет движения подвижного элемента в поршневой камере создается требуемое давление. К особенностям можно отнести следующие моменты:

  1. Подобные аппараты характеризуются небольшими размерами.
  2. Мощности устройства достаточно для подключения сразу нескольких аэрографов.
  3. Устройство просто в управлении.

Для снижения степени износа подвижного элемента зачастую подается смазывающее вещество, однако оно часто становится причиной снижения качества получаемой поверхности.

Винтовые компрессоры

Большей производительностью характеризуются устройства винтового типа. Среди их особенностей отметим следующие моменты:

  1. Конструкция позволяет получить высокое давление, за счет чего проводится одновременное подключение сразу нескольких аэрографов.
  2. Из-за высокой сложности механизма существенно повышается его стоимость.

Подобные варианты исполнения чаще других встречаются в крупных мастерских. Из-за высокой стоимости они редко устанавливаются в домашних мастерских.

Основные характеристики лобзика

Помните, что любой вариант должен соблюдать установленные параметры:

  • Оптимальный размер рабочей поверхности или стола должен находиться в пределах между 30 и 40 сантиметров. Меньший размер не удобен для обработки деталей, больший – представляет промышленные образцы;
  • Мощность привода приравнивается к 150 Ватам. Эта самая реальная величина, способная принадлежать сооружению, сделанному в домашних условиях;
  • Усилие вращения, которым наделяется пила, передается при помощи специального механизма. У него сложное название – кривошипно-шатунный механизм. Его основная задача изменить вращение на специальное возвратно-поступательное движение;
  • У пилки есть определенный лимит колебаний в одну минуту. Этот показатель должен находиться между 800 и одной тысячей движений в минуту;
  • Пилки для лобзикового станка имеют ряд особенностей. У пилки также есть лимит движений по вертикали – он не должен превышать пяти сантиметров;
  • У большинства моделей есть функция контроля скорости, это позволяет выполнять работы более качественно и приспосабливаться под разные технические качества материала, с которым происходит взаимодействие;
  • У лобзика есть лимит по параметрам материала, с которым осуществляется работа. Так ручной лобзик должен работать с пластиком и деревом, чьи параметры не превышают десяти сантиметров в толщину, а длина изделия не является больше показателя в тридцать пять сантиметров;
  • Для каждого материала (будь то пластмасса или древесина) используется своя пила. Ширина пилы в среднем может варьироваться в диапазоне от двух до десяти миллиметром;
  • Плавность работы обеспечивает механизм натяжения.

Обратите внимание!

  • Индукционный нагреватель своими руками ️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)

  • Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих

  • Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Изучая все особенности лобзиков, помните, что есть исключения из правил. Это промышленные образцы и варианты, предназначенные для фигурной работы малого размера. Чаще всего их первое отличие в высокой стоимости.

Поршневые компрессоры

На рынке можно приобрести компрессорную установку, как поршневую, так и роторную. В поршневом компрессоре рабочим элементом, нагнетающим воздух, является цилиндропоршневая группа, а у роторного рабочим элементом являются два ротора, которые и нагнетают воздух. Поршневые компрессоры более распространены и стоят дешевле, чем роторные.

На выбор покупателю могут предоставить масляный и безмасляный варианты поршневого компрессора. Отличается масляная установка от безмасляной, тем, что в картер компрессора заливается масло для смазки кривошипно-шатунного механизма.

Привод у поршневого компрессора осуществляется от электродвигателя. Причем он может быть как напрямую, так и через ременную передачу.

Компрессоры с ременным приводом являются более надежными и простыми в эксплуатации. В большинстве случаев такие установки делают передвижными.

Преимуществом масляного компрессора над безмасляным является более долговечная работа за счет смазки. Недостатком же масляной компрессорной установки можно считать то, что в воздух, который он нагнетает, попадают частицы масла. Поэтому к компрессору нужно дополнительно подключать фильтрующий элемент и осушитель воздуха, поскольку частицы масла будут негативно влиять на качество покраски автомобиля. В безмасляной установке, поскольку масла нет, то и использование дополнительных элементов не потребуется.

Преимуществами поршневых компрессорных установок являются их простота эксплуатации и легкость ремонта, поскольку сложных механизмов в них нет. Поэтому ремонт производится в кратчайшие сроки и практически без прерывания покрасочных работ.

Детали для сборки компрессора

  • реле давления;
  • манометр;
  • редуктор с масловлагоотделителем;
  • фильтр масловлагоотделитель;
  • переходники;
  • крестовина;
  • штуцер и гайка;
  • муфта;
  • ниппель;
  • трубка;
  • автомобильные хомуты;
  • ресивер;
  • гайки, шпильки, шайбы;
  • мебельные колеса;
  • автомобильное масло;
  • тумблер;
  • вилка и шнур;
  • топливный фильтр;
  • фанерные панели (ДСП);
  • компрессор от холодильника;
  • маслобензостойкий шланг, шурупы, «Эпоксилин», герметик, краска, лента фум, сниматель ржавчины и прочая мелочевка.

В своих вариантах проверил несколько разных контрольных клапанов. После нескольких попыток заказал обратный клапан RUCK14IAMSV, он не жужжит и может прекрасно подойти на строительство компрессора от холодильных установок. Также надо купить предохранительный клапан (MINI SVM14-12). Бак берите от порошкового огнетушителя 16 кг. Давление в баке составляет 9,5 бар, срок хранения — 2 месяца.

  1. Между компрессором и резервуаром должен быть установлен масляный сепаратор.
  2. Масло следует добавить через третью паяную трубку.
  3. Лучше всего припаять разъем и завинтить винтом или металлической заглушкой.
  4. Установите обезвоживатель, он также захватывает масло.

В связи с внезапным выходом из строя холодильника, стал владельцем эффективного агрегата на 110 Вт. Конечно его можно преобразовать в компрессор. Имеется автомобильная аэрография, которую ранее использовали с 12-ватным компрессором, а также с компрессором большой мощности. Эти устройства являются шумными и недолговечными. Так что пришлось делать самодельный.

Подготовка к изготовлению воздушного компрессора своими руками

Работы по изготовлению самодельного компрессора своими руками начинаются с основного узла – нагнетателя. Поэтому, первым делом, следует определиться, что послужит его базой. Нагнетатель можно демонтировать не только с различной бытовой техники, отслужившей свой век, но и с двигателей некоторых автомобилей.

Многие мастера, профессионально занимающиеся аэрографией или иными работами, требующими наличия сжатого воздуха, в небольших помещениях, отдают предпочтение именно воздушным электрическим компрессорам 220 В, изготовленным своими руками. Это обусловлено их более тихой (в сравнении с заводскими вариантами) работой.

Ресивер для компрессора своими руками: из чего его сделать

Наиболее простым вариантом здесь будет использование бескамерного колеса от автомобиля, однако стоит помнить, что для поездок диск после модернизации будет уже непригоден. Но такой  самодельный ресивер для компрессора максимально прост в изготовлении, а потому более приемлем для небольших объёмов работ, таких, как аэрография.

Если требуется больший объём воздуха, лучше всего в качестве ресивера при изготовлении компрессора своими руками использовать огнетушитель или старый газовый баллон.

Нагнетатель, манометр и иные детали

Если планируется использование мощного нагнетателя, демонтированного со старой техники, необходимо приобрести манометр и аварийный клапан, который не позволит давлению в ресивере подняться выше допустимого. Что же касается простейшего компрессора из старого колеса, то здесь вполне подойдёт и автомобильное устройство, работающее от прикуривателя и используемое для подкачки шин. Однако и такой нагнетатель может создать избыточное давление, которое приведёт к разрыву покрышки. Подобная ситуация очень опасна и чревата травмами, порой не совместимыми с жизнью. Поэтому об аварийном клапане забывать нельзя ни в коем случае.

Рассмотрим пример простейшего компрессора на основе автомобильного электронасоса и бескамерного колеса в качестве ресивера.

Как сделать простейший компрессор своими руками

Для работы потребуется приобрести аварийный клапан и штуцер подкачки (ниппель, золотник, «сосок»). В колёсном диске для него нужно просверлить дополнительное отверстие, как и для аварийного клапана. Далее штуцер подкачки и клапан устанавливаются на своё место, колесо собирается. Остаётся подключить к одному из штуцеров подкачки автомобильный электрический насос, а ко второму шланг отвода на краскопульт или аэрограф. Теперь, после заполнения колеса воздухом, мини-компрессор, изготовленный своими руками, можно использовать по назначению.

Еще одна история

Начнем с оформления технического требования к плоду собственноручной инженерии. Допустим, что все началось с покупки нового аэрографа двойного действия. Поэтому крайне необходимым стал вопрос изготовления компрессорной установки с ресивером.

Аэрограф двойного действия обладает способностью управлять потоком воздуха, а также запирать его и открывать воздуховод. В Европе такое устройство используется с отдельным баллоном для сжатого воздуха. Итак, компрессор с резервуаром служит емкостью для сбора воздуха, а аэрограф использует этот воздух.

Конечно, основным компонентом выступает компрессор. Здесь на помощь придет старый холодильник, с которого можно снять отличный компрессор. Для этого можно пройтись по сайтам, которые занимаются продажей холодильного оборудования.

Далее, рассмотрим такой вариант, как ресивер для компрессора своими руками. Тут, конечно, нужен резервуар, который изготавливался для содержания газов или может выдерживать высокое давление. Оптимально, если такая емкость соответствует требованиям ГОСТ. Поэтому сразу исключаем емкости, по типу пластиковой канистры или бутылки. Рассмотрим варианты резервуаров:

  1. Углекислотный огнетушитель. Выдерживает давление – 10 атмосфер. Емкость – 3 л/5 л/10 л. Минусы – на входе метрическая резьба.
  2. Гидроаккумулятор. Хороший объем емкости, с небольшим рабочим давлением. На входе удобная резьба. Минусы – нуждается в доводке, так как, изнутри разделяется на мембрану, которая содержит в себе углекислый газ. Мембрану нужно удалять.
  3. Кислородный баллон. Выдерживает высокое давление. Минусы – доступны только крайне тяжелые модели.
  4. Пропановый баллон. В целом аналогичен огнетушителю, но, производитель не рекомендует их использование для сжатого воздуха.

Связующие звенья

После того, как мы определились с компрессором, и выбрали подходящее изделие для ресивера, следующим этапом будет их объединение. Кроме того, нужно решить проблему по поступлению воздуха к аэрографу.

Начать можно с узла, что крепится напрямую к ресиверу, и будет обеспечивать распределение воздуха. Нужно напомнить, что ключевым фактором является его совместимость с разъемом ресивера

Далее обращаем внимание на реле давления, которое будет обеспечивать отключение и включение компрессора

Оптимальным вариантом для реле будет РДМ-5, которое используется для водопроводных систем. Эта модель широкодоступна в продаже, и хороша тем, что ее соединительный элемент рассчитан на внешнюю дюймовую резьбу.

простой компрессор

Затем определяемся с индикацией давления в ресивере. Для этого нам понадобиться манометр на 10 атмосфер, у него тоже подходящий соединительный размер. И еще нам нужен будет статический прибор.

Дальше занимаемся блоком подготовки воздуха. В шланг, который ведет к аэрографу, нужно подать давление. Соответственно возникает необходимость в редукторе, с пределом регулирования давления до 10 атмосфер, и желательно, чтобы к нему прилагался манометр и фильтр маслоотделитель.

С помощью манометра мы будет контролировать давление, а фильтр будет обеспечивать непопадание частиц компрессорного масла из ресивера. Но, не стоит путать с фильтром лубрикатором, который выполняет диаметрально противоположную функцию.

Продолжим сбор материалов, и самое время подготовить фитинги, повороты, тройники. В качестве базового размера берем дюйм. Чтобы определиться с количеством, нужна схема узла распределения и подготовки воздуха.

Также нам понадобятся внешние и внутренние переходники. При желании можно сделать план-схему того, как сделать компрессор. Следующий этап, это размещение готовой конструкции. В качестве варианта могут подойти плиты ДСП.

Конечно, чтобы не ругаться матом во время перемещения станции по мастерской, желательно сразу решить вопрос с ножками-роликами. Любой мебельный магазин вам с радостью их продаст. Для экономии места, можно сделать двухэтажную конструкцию. Правда, могут понадобиться длинные болты. Итак, резюмируем планировочный этап, списком комплектующих:

  • Компрессор;
  • Ресивер;
  • Реле давления;
  • Манометр;
  • Фильтр-редуктор;
  • Аварийный клапан;
  • Фитинги, переходники;
  • Сантехнические прокладки, фум-лента, герметик;
  • Кабели, выключатель, штекер;
  • Гибкий маслоустойчивый шланг;
  • Лист ДСП
  • Ножки-ролики, болты, гайки, шайбы и инструмент.

Основа компрессора – двигатель

Для нагнетания воздуха можно использовать компрессор, извлеченный из холодильника. У него имеется специальное пусковое реле, которое поможет поддерживать необходимый уровень давления в ресивере компрессора. Причем советские модели холодильников оборудовались компрессорами, которые могут производить нагнетание очень высокого давления, импортные образцы этой бытовой техники не идут ни в какое сравнение. Для начала разберите холодильник, вытащите из него компрессор, произведите очистку от многолетних слоев грязи и пыли. Первым делом необходимо произвести замену масла в корпусе компрессора.

Вы понимаете, что не каждый холодильник подвергался техническому обслуживанию. Все дело в том что система максимально герметична. Следовательно, в нее не проникает ни воздух, ни посторонние предметы, ни вода. Для смазки компрессора можно использовать моторное масло для двигателей, желательно полусинтетику. Стоит заметить, что воздушный компрессор для покраски нуждается в специальном масле. Но его можно заменить и полусинтетикой, характеристики почти одинаковые.

Процесс изготовления

Для изготовления компрессора возьмите камеру, проверьте ее на наличие повреждений. Для этого накачайте насосом и опустите в емкость с водой. Если у камеры будут наблюдаться трещины, порезы, маленькие дырочки, то в воде будут образовываться пузыри. При необходимости следует провести ремонт камеры. Для этого нужно использовать ремкомплект камер. Дальнейшее изготовление ресивера заключается в том, что необходимо проделать небольшое отверстие, в которое будет произведена установка дополнительного соска. С его помощью осуществляется подача воздуха к потребителю – краскопульту. Этот штуцер необходимо приклеить к камере и произвести соединение с краскопультом при помощи пневмотрубки.

Единственная доработка, в которой нуждается компрессор для покраски автомобиля, своими руками изготавливаемый, – это необходимость выкручивания золотника

Обратите внимание на то, что только в этом штуцере нужно выкручивать золотник, в родном это делать не нужно. Причина в том, что через него воздух должен проходить свободно, но обратно ему не нужно выходить

Чтобы определить оптимальное давление, необходимо произвести включение устройства и попробовать распылить краску на поверхность. Главное, чтобы краска ложилась на поверхности равномерно, не было разрывов. Контроль давления производится по манометру. Причем во время начала работы краскопульта давление не должно изменяться скачками.

Простейший компрессор

Если вам необходим компрессор на короткий срок, разумнее сделать несложную конструкцию, на которую вы потратите немного времени. Чтобы изготовить устройство, вам потребуется следующий набор материалов:

  1. В качестве ресивера используется обычная камера автомобильная, причем она может быть как без покрышки, так и с ней.
  2. В качестве нагнетателя воздуха можно использовать ручной насос, ножной, электрический. Главное чтобы в нем имелся манометр – устройство измерения давления.
  3. Также вам потребуется негодная камера, а именно – от нее сосок с золотником.
  4. Комплект для ремонта резиновых изделий.
  5. Шило.

Когда у вас будут под рукой все необходимые приспособления, можно начать изготовление. Стоит отметить, что использовать материалы можно различные, в каждом гараже их найти не составит труда. Несложный компрессор своими руками для покраски сделать можно довольно быстро.

Компрессор из старого холодильника

Агрегат, изготовленный из узлов древнего холодильника, не станет уступать в работе компрессорам элитных производителей. Для его конструирования будут нужны:

  • манометр,
  • преобразователь ржавчины,
  • компрессорный ресивер,
  • переходники с резьбой,
  • реле для качественного контроля силы давления потока в нашем компрессоре,
  • фильтрующий топливный элемент под бензин,
  • масло влагоотделяющий фильтр и его редуктор,
  • двигатель, приводящий в движение установку,
  • крестовина с резьбой 3/4 дюйма для водопроводов,
  • переключатель на напряжение 220 В,
  • герметик,
  • двигательное масло марки 10W40,
  • трубки из латуни,
  • шланг для масла,
  • простой шприц,
  • доска потолще,
  • краска по металлу,
  • фильтрующий элемент системы питания для дизельного двигателя,
  • мебельные колёсики,
  • надфиль,
  • шпильки, гаечки, шайбы,
  • фум лента,
  • автомобильные хомутики.

В качестве мотора может пригодиться компрессорная установка от раритетного совкового холодильника. Компрессор из холодильника на нашем примере — самое оптимальное решение. Он имеет одно отличное преимущество — реле пуска компрессора! Очень старые советские модели имеют преимущество перед заграничными конкурентами. Они способны нагнетать очень высокое давление. При сборке требуется тщательно удалить ржавчину из исполнительного блока.

Преобразователь ржавчины сможет выполнить качественную обработку компрессора и не допустить дальнейшего окисления. Это одновременно подготовит корпус рабочего двигателя к покраске. Затем переходят к смене масла. Ясное дело, что старый холодильник если и подвергался техническому обслуживанию, то очень давно. Это касается и замене в нём масла. Но у подобной ситуации есть и оправдание — система абсолютно полностью находится в изоляции от окружающей среды. Подойдёт полусинтетическое масло. Это современное смазочное вещество по своим свойствам не хуже масла для компрессоров. Оно замечательно справится с задачей — в нём много качественных и действенных присадок. На корпусе компрессора находим 3 трубочки: две из них являются открытыми, оставшаяся герметично запаяна. Подаём на компрессорную установку питание и определяем характер и направление передвижения воздушного потока. Лучше сразу записать или пометить втягивающий и выпускающий воздуховод.

Запаянная трубка нужна для смены масла. Её мы удаляем надфилем, сделав надпил по окружности трубки

Важно не допустить попадание металлической стружки внутрь компрессора. Отламываем трубку и сливаем полностью масло в ёмкость, которая позволит нам определить его объём

При помощи простого медицинского шприца вливаем полусинтетику, причём с большим объёмом, чем вылилось!

После заливки смазывающая система мотора подвергается заглушиванию. Подбирают подходящий винтик и герметизируют фум лентой. Следует помнить, что из выходной трубочки для воздуха иногда будет проникать масло в форме капелек. От этого спасёт масловлагоотделитель для компрессора. Сборку установки начинают с укрепления мотора с реле пуска на основании из дерева. Он должен быть в том же положении, что и на раме. От правильности установки и монтажа компрессора зависит правильность переключения рабочих режимов!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
