Бензопила бригадир регулировка карбюратора

Когда требуется настройка

Современные «трёхвинтовые» Карбюраторы бензопил Carver практически НЕ предназначены для ручной регулировки в домашних условиях. Винты предусмотрены для заводской настройки, надежно зафиксированы от вращения при вибрации цепко пружинами и произвольно НЕ меняют своего положения.

Но винты на карбюраторах бензопил Carver доступны для регулировки через специальные отверстия, а не снимая кожуха, обычной отверткой. Это говорит о том, что такие модели конструктивно время от времени нуждаются в регулировке карбюратора.

Причину этого с технической точки зрения точно назвать нельзя. Возможны только версии:

  • Карбюратор бензопилы Carver находится в зоне повышенной вибрации, из-за этого винты самопроизвольно раскручиваются.
  • Установлена ​​грубая пружина, которая быть не может Фиксировать винт, как на вторых моделях.
  • Периодическая настройка требуется из-за технических особенностей карбюратора и ДВС бензопилы Carver в целом.

Принцип работы карбюратора Carver

После запуска ДВС бензопилы, открывается воздушная заслонка, через неё в диффузор попадает очищенный воздух фильтром тонкой очистки. Туда же через калиброванные отверстия в жиклерах попадает бензин. Количество воздушно-топливной смеси, которая попадает из карбюратора в камеру сгорания, регулируется положением дроссельной заслонки, связанной тягой с рукояткой газа.

Игольчатый клапан перекрывает поступление бензина в карбюратор при его наполнения. Бензин перед попаданием в жиклеры проходит через фильтр, что Снижает риск засорения калиброванных отверстий в них.

Что регулируют три винта карбюратора L, H, и T.

На старых моделях бензопил всего два регулировочных винта. Один из них регулирует обороты холостого хода, просто приподнимая дроссельную заслонку. Когда он закручивается, проход под заслонкой увеличивается, возрастает подача топлива в камеру сгорания, двигатель увеличивает обороты. По сути, закручивание «прибавляет газ» без нажатия рукоятки газа.

В современных карбюраторах бензопил Carver, винт регулировки холостого хода Т регулирует НЕ положение дроссельной заслонки, а количество топлива, протекающего через жиклер холостого хода.

Винт L внутри имеет острый иглообразный наконечник и регулирует основной проток топлива через калиброванное отверстие жиклера.

В современных моделях таких винта два. Один — L, регулирует основной поток топлива при малых и средних оборотах (не путать с холостым ходом). Второй — Н, определяет подачу топлива на максимальных оборотах.

Непродуманная регулировка винта Н может привести к неприятным последствиям. Например, ДВС бензопилы Carver, рассчитанный на максимальные обороты 12 тыс. об / мин при полном газе разовьет обороты до 15 тыс. об / мин и выйдет из строя. Причем, любая регулировка только Н приводит к разбалансировка подачи топлива, и двигатель может «проседь» при определенных оборотах.

Как работает карбюратор бензопилы — особенности поступления воздуха

Принцип работы карбюратора бензопилы включает в себя также подачу воздушной смеси в устройство. Как вы понимаете, в камеру сгорания поступает не чистое топливо (масло с бензином), а топливная смесь — масло с бензином из бака и воздух, который предварительно проходит через фильтрующий элемент.

Это интересно! Фильтр, который установлен на карбюраторе, нужно регулярно очищать, иначе его засорение способствует уменьшению поступления воздуха в систему, что часто становится причиной неправильной работы агрегата. Многие неопытные пильщики сразу же принимаются за настройку карбюратора, однако достаточно почистить фильтр и продуть его компрессором, чтобы устранить причины неравномерной или нестабильной работы инструмента.

Итак, воздух проходит через фильтр, и поступает в устройство через мембрану под номером 7.

Воздушная заслонка 7 при холодном запуске практически полностью закрыта, как показано на схеме. Через нее происходит незначительное поступление воздуха в систему. Воздух поступает в диффузор 16. Под номером 12 обозначены каналы или жиклеры холостого хода и средних оборотов. Эти каналы являются взаимозависимыми, то есть канал средних оборотов является переходным с холостого хода. Эти каналы постоянно открыты, поэтому топливо в соответствующей дозировке поступает в диффузор, где и смешивается с воздухом, направляясь к цилиндру.

https://youtube.com/watch?v=RL2zxDpIQr8%3F

Под номером 15 обозначен канал максимальных оборотов, который состоит из клапана с резиновым основанием. Через этот клапан происходит подача топлива в одном направлении — в камеру диффузора. Далее в систему вступает дроссельная заслонка 8, перемещение которой зависит от силы нажатия на газ агрегата. При запуске клапан 8 вертикальном положении, поэтому бензопила работает только на топливной смеси, поступающей из канала ХХ. Количество воздуха при этом незначительное, так как заслонка 7 также открыта на несколько миллиметров. При нажатии на курок инструмента происходит отклонение заслонки на 10-15 градусов, в результате чего осуществляется подача топливной смеси из канала средних оборотов 12 на схеме выше.

Когда пильщик приступает к пилению древесины, то повышается количество оборотов до максимальных, поэтому заслонка перемещается на угол до 90 градусов от изначального положения. Происходит увеличение количества топлива, что способствует ускорению сжигания топливной смеси.

Чтобы заполнилась камера 14 топливной смесью из бензина с маслом, которое поступает через канал, закрытый иглой, нужно создать разрежение, за счет которого мембрана 13 притянется вовнутрь, тем самым воздействуя на шток. Разрежение в камере 14 создается во время дергания ручки стартера, когда перемещается коленчатый вал инструмента. Поршень перемещается вверх и вниз при «шморгании» или «тыркании» ручки стартера, что провоцирует создание давления внутри камеры 14. В итоге камера заполняется топливом, которое и поступает через соответствующие каналы в диффузор, смешиваясь с воздухом, и направляясь в цилиндр.

https://youtube.com/watch?v=5u1owJHDnYE%3F

После того, как двигатель агрегата будет запущен, поршень начнет перемещаться под воздействием сгорающей смеси, поэтому разрежение в камере формируется постоянно, что собственно и провоцирует прогибание пластинки 13, воздействующей на игольчатый клапан, через который поступает топливо в основную камеру карбюратора бензопилы.

Собственно это и есть принцип работы карбюратора бензопилы мембранного типа, функционирование которого никак не зависит от угла его расположения. Зная конструкцию и принцип действия агрегата, можно приступать к его настройке, прочистке и регулировке.

Какой инструмент необходим

Для того, чтобы провести регулировку и ремонт правильно, необходимо иметь специальный инструмент — тахометр. С его помощью можно узнать точное наибольшее количество оборотов мотора и произвести корректировку в соответствии с инструкцией. Чтобы настроить карбюратор, воспользуйтесь шлицевой отверткой, которая подходит для большинства моделей. Однако, для некоторых моделей понадобиться регулировочный ключ.

Тахометр

Не все модели бензопил можно отрегулировать в домашних условиях, так как специальные ключи находятся только в сервисных центрах, работающих от производителя. Такие меры приняты с целью предупреждения возникновения неисправностей инструмента из-за неправильных регулировок, осуществляемых неопытными мастерами.

Самостоятельное снятие и промывка

Для снятия карбюратора с бензопилы необходимо отвернуть крепящие болты и отсоединить все подводящие патрубки.

Но сначала нужно освободить узел от креплений в месте фиксации на корпусе пилы, очистив прежде их поверхности от остатков пыли и грязи. В первую очередь пила освобождается от воздухозаборника, после чего откроется свободный доступ к карбюратору и размещённой рядом тяге подсоса.

После этого следует снять рычаг акселератора, для чего сначала опускается заслонка карбюратора. Сразу вслед за этим можно будет полностью высвободить карбюратор, удалив ещё один рычаг (подсоса)

Последний снимается после поднятия подходящего к нему провода, осторожно подцепив его с левой стороны. Полностью освободившийся от всех связей карбюратор тщательно промывается в бензине и продувается сжатым воздухом

По завершении снятия устройства с пилы нужно будет прочистить его решётку методом впрыска, для чего можно воспользоваться тонкой иглой подходящего размера.

Перед началом самостоятельной разборки карбюратора прежде всего необходимо подготовить ровную площадку и расстелить на ней кусок чистой материи. Помимо этого потребуется такой вспомогательный инструмент, как кисточка с мягким ворсом, крестообразная отвёртка, торцевой ключ или головка с типоразмером М6.

Для чистки и промывки снятых с бензопилы деталей необходимо подготовить немного чистого бензина, налитого в удобную для нанесения на них ёмкость. После разборки карбюратора перед пользователем окажется набор деталей. Все они раскладываются на полотне в последовательности, соответствующей порядку их последующей промывки.

Сборка карбюратора бензопилы после чистки и промывки осуществляется в обратной последовательности со строгим соблюдением всех тонкостей его устройства. По завершении сборочных процедур и после установки прибора на своё место следует вновь произвести регулировку по уже описанной ранее методике.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

  • забитый воздушный фильтр,
  • забитые нагаром выхлопные окна и глушитель,
  • плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

  • Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
  • На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
  • Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
  • Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
  • Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
  • Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
  • После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
  • Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

  • Двигатель заводят и прогревают в течении 5-7 мин.
  • Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
  • Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Регулировка карбюратора бензопилы своими руками

Для самостоятельной настройки штатного карбюратора владельцу бензопилы потребуется крестовая или плоская отвертка, а также ручной тахометр.

Чтобы регулировать карбюратор бензопилы, в базовом устройстве ее карбюратора предусмотрены подпружиненные регулировочные винты.

В зависимости от бренда-производителя цепной пилы, маркировка ее регулировочных винтов может меняться. Тем не менее, чтобы изначально правильно настроить карбюратор на бензопиле, можно всегда действовать по одному и тому же алгоритму:

  1. Вначале оператор должен найти в инструкции по эксплуатации пилы точные углы постепенного поворота регулировочных подпружиненных винтов. Сразу после этого на используемой пиле с заглушенным мотором их нужно повернуть согласно с указаниями в руководстве. Если не выполнить этого, оператор рискует сломать двигатель инструмента;
  2. Далее используемую в хозяйстве бензопилу потребуется неподвижно установить на ровную устойчивую поверхность. При этом шина и заводская цепь должны быть изначально направлены в сторону от оператора;
  3. Затем нужно завести ДВС пилы и дать ему не менее 10 минут для прогрева;
  4. После этого нужно найти правильное положение винта L. Для этого оператор должен медленно поворачивать его по ходу и против часовой стрелки до тех пор, пока мотор не станет работать тихо и без провалов;
  5. Если в результате этого цепь начала вращаться, значит необходимо найти то положение винта T, при котором цепь остановится на месте:
  6. Далее к цилиндру ДВС потребуется подключить тахометр. Затем нужно начать поворачивание винта H. Как только показатели на тахометре совпадут с указаниями в инструкции пилы, винт можно отпустить.

https://youtube.com/watch?v=VOWwCeozRTY

Технология настройки

Основной инструмент, которым производится подкручивание винтов – отвертка, подходящая под их шлицы. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой.

Мнение эксперта

Торсунов Павел Максимович

Некоторые производители инструмента Husqvarna, Homelite, MTD комплектуют свои карбюраторы жиклерами под специальную отвертку. Сделано это, для максимального затруднения процесса самостоятельной регулировки карбюратора владельцем.

Можно предположить, что цель этого — «навариться» на продаже отверток для регулировки: они и правда дорогие. Но на самом деле это делается для защиты двигателя пилы от неправильно выставленных максимальных оборотов.

Контролируют настройку тахометром. Если его нет, придется ориентироваться на собственный слух, а это не всегда эффективно.

Пошаговая инструкция

Основные этапы настройки карбюратора:

  • регулировка на низких оборотах;
  • настройка правильной подачи топлива на максимальных оборотах;
  • точная настройка на холостом ходу;
  • проверка работы инструмента во всех режимах.

Для регулировки используются 3 винта:

Т – отвечает за точную настройку на холостом ходу;

H – настройка работы на максимальных оборотах;

L – регулировка образования топливной смеси на низких оборотах.

Процесс настройки

Регулировка состоит из следующих действий:

  1. Установите винты L и H в положение стандартной настройки. Это 1/5 оборота винтов до полного закручивания.
  2. Запустите двигатель и немного прогрейте его.
  3. Проведите настройку режима низких оборотов винтами L и холостого хода T. Сначала винт L закрутите до получения максимальных оборотов двигателя. Затем отпустите его на 1/4, а винтом T приведите в норму холостой ход.
  4. После настройки работы на «низах» проведите регулировку тяги и максимальных оборотов. Для этого медленно закручивайте винт H и проверяя обороты по показаниям электронного тахометра. Не допускайте превышения допустимых показателей максимальных оборотов, рекомендованных class=»aligncenter» width=»749″ height=»206″
  5. Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.
  6. Финальный этап – проверка работы пилы во всех режимах. Сначала дайте инструменту остыть, затем сделайте контрольный запуск на холостом ходу.
  7. Если инструмент работает нормально, проверьте его под нагрузкой.
  8. При недостатке мощности повторите регулировку винта Н, выкрутив его и снова проверив тягу. Потеря тяги на максимальных оборотах – это показатель износа ЦПГ или плохого качества топлива.

Некоторые нюансы

В процессе настройки карбюратора могут возникнуть некоторые нестандартные и опасные для работоспособности инструмента ситуации:

  1. Слишком сильное выкручивание винта L относительно Н может привести к образованию обедненной топливно-воздушной смеси. Когда в карбюраторе много воздуха и мало бензина, поршневая группа пересыхает и может выйти из строя.
  2. Заводские китайские карбюраторы имеют настройки на стендах с учетом особенностей каждой бензопилы. Любое изменение положения винтов при регулировке нужно запоминать или записывать. Это поможет вернуться к заводским настройкам, если двигатель не заведется.
  3. Новые карбюраторы для китайских пил регулируются на заводах по стандартному количеству оборотов или произвольно. Они могут требовать регулировки сразу после установки на конкретный инструмент.

Как понять, что настройка правильная

Об эффективной и корректной настройке свидетельствуют такие признаки:

Цепь не двигается на холостом ходу;

Мотор работает плавно;

При старте и нажатии на газ нет обрывов в работе.

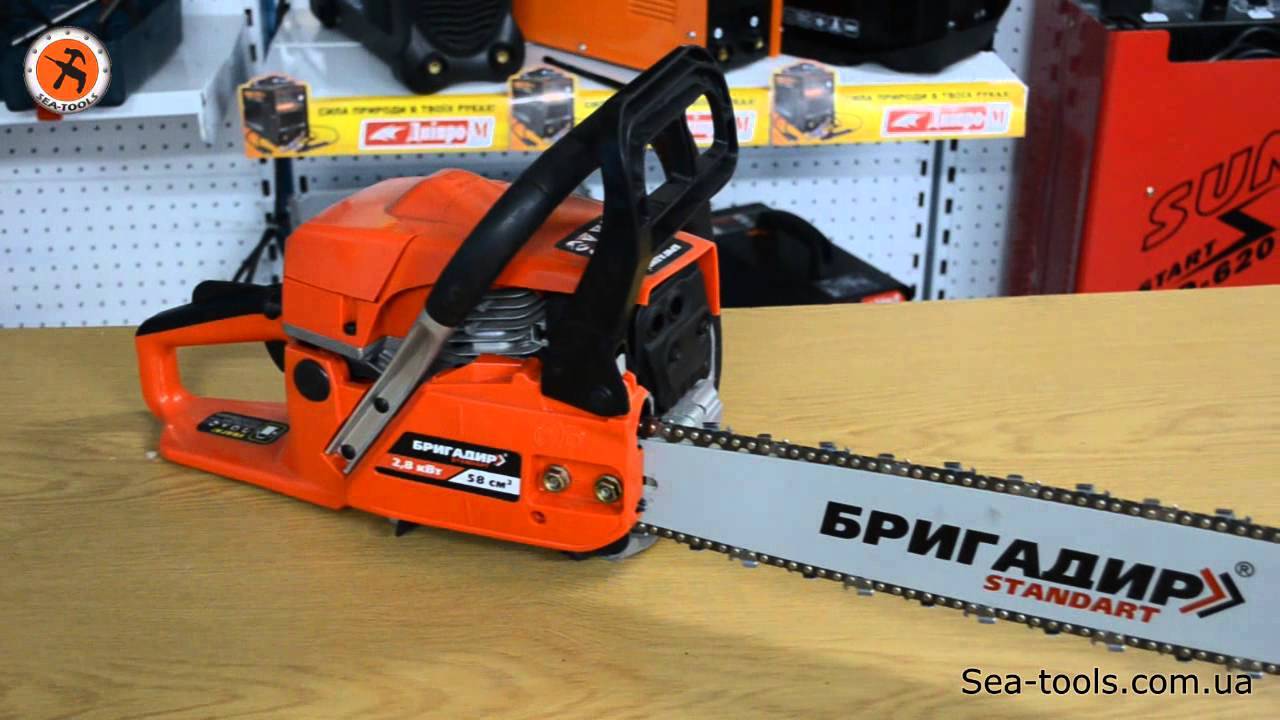

Бензопила Бригадир Professional

Данный инструмент отлично подходит как для бытового применения, так и для профессиональной деятельности. Широкий спектр выполняемых работ обеспечивается благодаря хорошим техническим характеристикам пилы, ее мощности и производительности. С помощью инструмента можно проводить заготовку дров, расчистку участков от кустарников, декоративную обрезку садовых насаждений, обрабатывать доски и брусья.

Бензопила Бригадир Профессионал оснащена автоматической системой подачи смазки для цепи, воздушным охлаждением, антивибрационной системой и аварийным тормозом. Из достоинств модели еще стоит отметить импортные, качественные материалы, из которых изготовлены основные узлы. Длина шины самая большая среди моделей линейки. Двигатель двухтактный, работает на смеси бензина с маслом.

Технические характеристики:

мощность двигателя – 3,8 л. с.;

  • длина шины – 50 см;
  • шаг цепи – 3,25 дюймов;
  • вместительность бака для горючего – 550 мл;
  • бачок для масла – 260 мл;
  • максимальные обороты в минуту – 8500;
  • вес – 9 кг.

Конструкция и принцип функционирования карбюратора бензопилы

для смешивания в определенных пропорциях кислорода и горючего

Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

  • трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
  • диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
  • распылитель — механизм впрыскивания топлива в поток воздуха;
  • поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

Поток воздуха, проходя через диффузор

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

  1. Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.

  2. Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
  3. Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
  4. Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
  5. Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.

Подготовка к регулировке

Регулировка карбюратора бензопил происходит с помощью трех винтов:

  • «H» — винт, регулирующий максимальные обороты и главный жиклер;
  • «L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
  • третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».

Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.

Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.

  • Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
  • Положите бензопилу на какую-либо устойчивую поверхность.
  • Цепь пилы должна быть направлена в сторону от вас во избежание травм.
  • Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
  • Далее убирается поролон и часть воздушного фильтра.

Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.

Регулировка карбюратора бензопил

закрутить по ходу часовой стрелки винты

Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.

По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.

Проверка работы бензопилы после настройки карбюратора

Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.

должно быть в пределах 11500 – 15000

После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.

Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.

Регулировка карбюратора бензопилы на примере Huter BS 45

Следует отметить, что при изготовлении бензопил Huter, карбюратор проходит не точную заводскую настройку, связанную с тем, что тестовые условия состава воздуха и горючего отличаются от условий в реальном режиме работы.

Какой карбюратор установлен на бензопиле Huter BS 45

Как писалось выше, данная модель линейки бензопил Huter оснащена мембранным карбюратором фирмы Walbro. Преимущество такого карбюратора заключено в способности дозировать качество и количество топливной смеси, а также, в отличие от поплавковых карбюраторов, в возможности работать в любом положении.

Устройство и принцип работы карбюратора

Карбюратор является одной из важнейших частей бензопилы и служит для смешивания топлива с воздухом и подачи этой смеси в камеру сгорания двигателя.

Карбюраторы Walbro просты в устройстве. Имеют моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещён диффузор — сужение прохода с каналом впрыска топлива. С двух сторон расположены заслонки: меньшая — это дроссельная, она регулирует количество топливной смеси для подачи в цилиндр. Более крупная заслонка — воздушная, служит для ограничения потока воздуха при холодном старте.

Схема карбюратора бензопилы Huter BS-45

В цилиндре двигателя создается разрежение и в камеру карбюратора через канал мембранного насоса, дозированно поступает топливо, благодаря прогибанию управляющей мембраны и перемещению иглы в нижнее положение. Клапаны и заслонки открываются за счет разности давления, тем самым впуская и направляя эти элементы по каналам к диффузору, где воздух и топливо смешиваются, распыляются и поступают в цилиндр двигателя.

Что понадобится для регулировки

Перед тем как начать регулировку карбюратора, следует подготовить необходимые инструменты, материалы и приборы, которые пригодятся в процессе.

  • тахометр – для точного определения максимального количества оборотов двигателя;
  • шлицевая отвертка – необходима при регулировании винтов.

Приобрести их можно в специализированных магазинах.

Электронный тахометр для регулировки оборотов двигателя

Как отрегулировать – пошаговый алгоритм

Настройка карбюратора бензопилы Huter производится с помощью трех регулировочных винтов

  • L – регулировка низких оборотов (отвечает за качество топлива);
  • H – регулировка высоких оборотов (отвечает за количество топлива);
  • T – регулировка холостого хода.

Расположение регулировочных винтов на карбюраторе Huter

В этом же порядке следует производить настройку.

  1. Предварительно закрутив до конца, винт L, с помощью отвертки, откручивается на 2,5 оборота.
  2. Винт H, также заранее закрученный до упора, отвернуть на 2,5 оборота.
  3. Запустить пилу и прогреть в течение 5-10 минут.
  4. Прогрев пилу, медленно закручивать винт L по часовой стрелке (поворот винта в этом направлении обедняет топливо, что приводит к увеличению числа оборотов), используя тахометр необходимо найти максимальные обороты двигателя на холостом ходу, а затем отпустить винт на 1/4, против часовой стрелки.
  5. Отрегулировать винтом H работу двигателя на максимальных оборотах, по вышеописанному принципу.
  6. Далее, на винте T, регулируется холостой ход (против часовой стрелки). Выставить его нужно так, чтобы двигатель работал устойчиво, без посторонних шумов, и до полной остановки движения пильной цепи на холостом ходу (если она вращалась).
  7. Снова завести пилу и проверить, чтобы она работала ровно, без задымления и визга.

Нюансы настройки

Важно знать, что настройка карбюратора проводится только после того, как проведена полная диагностика пилы, исключены, устранены неисправности других деталей бензопилы (воздушный и бензиновый фильтр, свечу зажигания, прокладку между двигателем и карбюратором)

Когда регулировать самому, а когда лучше отдать в сервисный центр

Самостоятельно настраивать карбюратор можно в том случае, если имеется представление о его принципе работы, и точно выполняется последовательность алгоритма настройки. Если после регулировки в домашних условиях, стабильности в работе бензопилы не достигнуто, следует обратиться к специалисту, во избежание необратимой поломки вашей бензопилы Huter.

Как отрегулировать карбюратор

Процесс настройки и регулировки карбюратора бензопилы описан в инструкции по эксплуатации.

Для того чтобы отрегулировать этот механизм, понадобятся такие инструменты, как:

  • набор отверток с маркировками L,H и T;
  • тахометр.

Перед началом регулировки рекомендуется очистить все фильтрующие элементы воздухозаборника от скопившейся грязи и прогреть силовой агрегат до рабочей температуры.

Процедура проводится в 2 этапа: на первом — двигатель пилы должен быть запущен, а на втором — отключен.

Необходимо проверить работу регулировочных винтов. Для этого нужно завернуть их до упора, а затем провернуть на 1,5 оборота при максимальных и следом — при минимальных оборотах двигателя.

В течение 10 минут силовой агрегат должен проработать на средних оборотах. После этого регулировочный винт проворачивают против хода часовой стрелки до тех пор, пока мотор не войдет в устойчивое положение. Цепной механизм при этом должен перестать перемещаться. Если во время выполнения этих действий двигатель глохнет, значит, необходимо довернуть регулировочный винт по часовой стрелке.

После проделанных действий следует запустить силовой агрегат на максимальных оборотах и проверить исправность и работоспособность всего механизма.

Конструкционные особенности

Несмотря на возможную разницу в конструкции, карбюраторы бензопил работают по одному принципу, поэтому последовательность регулировки разных моделей существенно не отличается.

Престижные бензопилы ведущих производителей комплектуются продвинутыми в техническом плане карбюраторами с встроенными компенсаторами и автоматическим управлением воздушной заслонкой. Такие доработки способствуют комфортности работы оператора, но на экономичности расхода топлива и других рабочих параметрах не отражаются.

В перечень дополнительного оборудования входит подкачивающий насос, предназначенный для обогащения смеси перед запуском силового агрегата. Многие модели бензопил профессионального класса оснащаются устройствами подогрева карбюратора, которые включаются при переводе инструмента на зимнюю эксплуатацию.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
