Что можно сделать из бензопилы своими руками

Советы и рекомендации для создания пилорам из бензопил своими руками

Даже самодельная мини пилорама обладает значительными размерами, поэтому для ее установки нужно пространство. Продумать месторасположение таким образом, чтобы оставалось свободное пространство для работы с бревнами.

Если вы использовали электродвигатель от электропилы, то примите меры безопасности и уберите провода подальше от рабочей зоны. Использование электродвигателя имеет свои достоинства, а именно экономиться топливо и отсутствуют вредные выбросы. А минусом можно считать привязанность к месту, где есть розетки, а также использование проводов и удлинителей.

Конструкция мини пилорамы простая, но все таки необходимо очень аккуратно обращаться с режущим инструментом и его движущимися частями.

Подвижный элемент самодельной пилорамы

Подвижный элемент представляет собой обычную раму, которая должна двигаться по рельсовому маршруту вперёд и в обратном направлении. Обычно элемент должен находиться на роликах, которые прикреплены к раме. Сама роликовая система должна быть закреплена на полозьях.

Подвижный элемент одновременно служит несущей частью, на которой устанавливается бензопила. Тут же находятся специальные зажимные детали – крепежи, которые держат на себе бензопилу. Существует множество вариантов крепления: от хомутов до самодельных обхватов. Как вариант, поискать крепления в специализированных строительных магазинах либо на рынке.

Видео:

Цепи для продольного пиления

Форма зуба любого режущего полотна для продольной и поперечной резки древесины отличается. Тоже касается и цепей бензопил. У ножовки или двуручной пилы для обычного, поперечного пиления зуб расположен прямо, под 90 градусов (по своей оси) к полотну.

У полотен для продольного пиления зуб наклонен вперёд. У цепей бензопил для продольного пиления другой угол заточки. В продаже можно найти такие цепи. Но требуются они достаточно редко, поэтому большого выбора их в свободной продаже нет. Приходится искать. К тому же среди разнообразия цепей для разных моделей и брендов подобрать подходящую цепь ещё труднее.

Пилить вдоль волокон (продольно) цепи с обоими (30 и 5 градусов) углами заточки будут примерно с одинаковой скоростью. Но при более остром угле для поперечного пиления в 30 градусов цепь склонна находить в древесине места с наименьшим сопротивлением между волокон и непредсказуемо уводить пропил в эту сторону. В итоге шина может выгибаться, делать кривой срез или заклинить.

Какую пилу выбрать?

Все ручные бензопилы в принципе созданы для поперечного пиления. При этом режим работы с максимальной нагрузкой можно считать кратковременным. Самое толстое бревно редко превышает в диаметре 0,7- 0,9 м. За короткое время проводится поперечный распил. Далее ДВС какое-то время остывает, работает на холостых оборотах или глушится.

При продольном пилении требуется пропилить до 6 м. При этом бензопила работает с максимальной нагрузкой достаточно долгое время. По этой причине для таких пилорам подходят только надежные профессиональные бензопилы с большим ресурсом, с хорошей ремонтопригодностью.

Мощность ДВС должна быть от 5 л.с. и выше. Как исключение по мощности, можно использовать старые бензопилы советского изготовления. Например, «Дружба-2» (3 л.с.), «Дружба 4», 4 л.с. и другие модели. Это выносливые агрегаты, предельно простые в ремонте и обслуживании, широко использовавшиеся в свое время на промышленных лесоповалах. Тоже касается бензопил советской марки «Урал».

Пилу Урал чаще всего используют для изготовления пилорамы своими руками, особенно в домашних условиях — дешево и практично.

Большой недостаток советских бензопил – тяжелый вес. Но как раз при использовании на пилорамах вес не имеет значения, пилы закреплены и их не приходится держать в руках.

Из современных бензопил можно рекомендовать профессиональные, оригинальные «Штиль», «Хускварна».

Для чего нужна пилорама из бензопилы в хозяйстве

С наступлением осени все чаще начинают раздаваться звуки работы бензо- и электропил. Это означает, что сезон заготовки дров в самом разгаре. Однако для каких целей может понадобиться пилорама, когда с заготовкой дров отлично справляется мобильный бензоинструмент. Пилить дрова, когда имеется в виде выполнение продольного распила, проще бензопилой, однако когда возникает необходимость их бревна получить доски, то для этих целей не обойтись без пилорамы.

Само слово пилорама означает «пила» на «раме». Конструктивно это станок, на который крепится режущий инструмент (в конкретном случае, это бензопила или электропила). Когда заготавливаются дрова на зиму, то часто попадаются ровные стволы, из которых, как говориться, грешно не изготовить доски. Другой вариант, когда вы проживаете в сельской местности и желаете заняться бизнесом с минимальными вложениями (открыть лесопилку). Здесь также на помощь придет бензопила, из которой можно сделать своими руками пилораму. Таким станком можно выполнять такие манипуляции:

  1. Распиливать бревна на доски, которые впоследствии можно продавать или использовать для строительства дома, дачи или прочих пристроек. Доска всегда является востребованным и дорогим стройматериалом
  2. Изготовление брусьев, которые также являются дорогим строительным видом строительного материал, получить который можно при наличии леса и лесопилки

При работе остаются пиломатериалы, которые можно использовать в качестве дров для растопки твердотопливных котлов. Мобильная пилорама из бензопилы имеет такие достоинства:

  • Она не занимает много места на участке, поэтому для нее не нужно сооружать дополнительное перекрытие
  • В любой момент ее можно разобрать, чтобы продолжить пилить деревья
  • Использовать можно как дома, так и в полевых условиях, например, в лесу сразу после валки деревьев

Однако все эти достоинства имеют портативные модели пилорам из бензопил. Если планируется изготовить пилораму в виде станка, то ее не так просто перемещать, поэтому воспользоваться ею можно только в одном месте, где она будет установлена.

Необходимые материалы

Конструктивно все пилорамы делятся на два типа:

  1. С подачей бревна на неподвижный пильный узел.
  2. С передвижением пильного узла относительно неподвижно закрепленного бревна.

К станкам последнего типа относятся распространенные ленточные пилорамы («ленточки»). Пилорамы на основе бензопилы делают по такому же принципу.

Бревно фиксируется зажимами на станине, а пильный узел перемещается вдоль него по направляющим.

Основной материал для такого устройства – металлопрокат. Это может быть квадратный или прямоугольный профиль, круглые трубы, пруток, уголки, швеллера и небольшие рельсы в качестве направляющих, по типу лифтовых.

Из этого материала собирают:

  • раму, на которой крепят бензопилу,
  • станину для расположения бревна,
  • направляющие для вертикального и горизонтального перемещения пильного узла относительно бревна.

Приводить какую-либо стоимость такого металлопроката не имеет смысла. Владелец, решивший собрать такую раму своими силами, может выбрать как дорогой толстостенный горячекатаный прокат, так и более легкий — холодной гибки. Единственное требование – прокат должен выдерживать нагрузки и не прогнуться во время работы.

Имеет значение и длина бревен, которые предполагается пилить. Для длинного кругляка потребуется станина соответствующей длины. А многометровый прокат стоит значительно дороже, и редко встречается в металлоломе.

На видео, пример компактного самодельного агрегата для распиловки короткомера.

Дерево для станины не используют по причине того, что оно подвержено короблению. Расположение бревна на нем будет постоянно меняться, добиться стабильной точности распила не удастся.

Кроме металлического проката для станины и направляющих, потребуются винты для фиксации пильного узла и бревна. Сборку самой станины также иногда выполняют на резьбовых соединениях, особенно если пилораме будет нужна мобильность. Тогда станину можно разобрать и перевезти в любое место.

Для стационарного использования чаще используют сварные соединения.

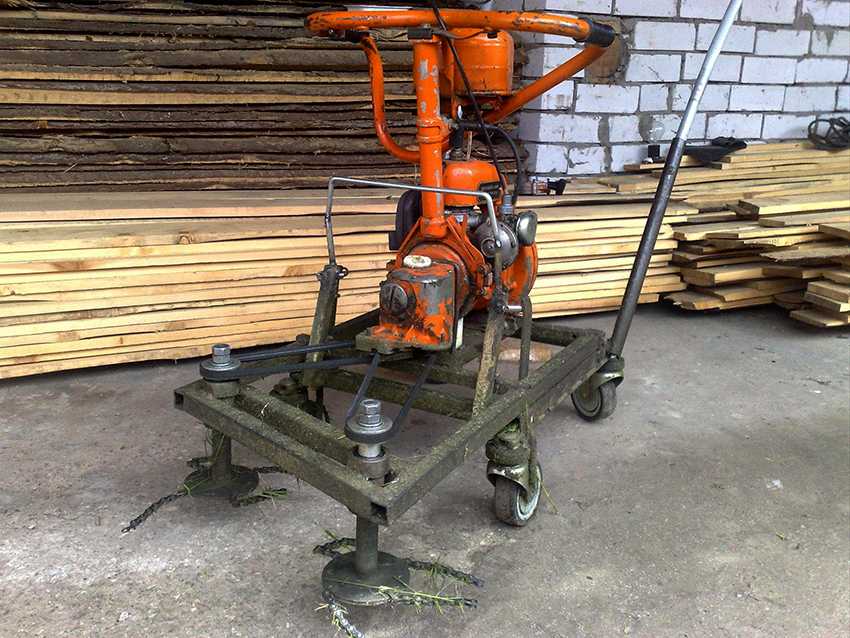

Самодельная газонокосилка

Газонокосилки – это техника для уборки травы. Они применяются владельцами частных домов и дач, чтобы придавать земельным участкам привлекательный, ухоженный вид. Модели заводского производства удобны в эксплуатации, но по стоимости они доступны не всем. Сделанная самостоятельно газонокосилка из бензопилы обойдется гораздо дешевле фирменных аналогов. Ее возможностей вполне достаточно для бытового использования.

Домашние мастера собирают различные по виду и возможностям самодельные газонокосилки. Но любая конструкция предусматривает наличие таких элементов:

  • привода;
  • каркаса;
  • ручки;
  • колес;
  • ножей;
  • системы управления;
  • защитного кожуха.

Процесс изготовления газонокосилки проходит в следующей последовательности:

  • сваривают каркас подходящего размера, например, из металлических уголков 25 на 25 мм;
  • с помощью болтов или сварки к раме приделывают ручки из железных трубок;
  • по углам каркаса монтируют колеса;
  • снимают с бензиновой пилы ручку и шину;
  • прикручивают к раме оставшуюся часть инструмента с помощью шпилек с гайками так, чтобы вал редуктора, перевернутого на 90 градусов, был направлен вниз;
  • удлиняют газовый трос;
  • из двух металлических трубок изготавливают телескопический вал, который затем присоединяют к редуктору;
  • делают нож самостоятельно (например, из полотна ручной пилы) или приобретают заводское изделие;
  • с помощью болтов или сварки соединяют его с валом.

Подойдут колеса от детской коляски, со старой тачки. Если применять трубы разного диаметра, то можно сделать телескопическую рукоятку с возможностью регулировки ее длины — это повышает удобство эксплуатации.

Ножи бывают разных конструкций. Простейший их вариант представлен на нижеследующей фотографии.

Ножи из качественной стали не боятся встречи с небольшими камнями. Они способны косить даже нетолстые кусты. Самодельная косилка некоторыми умельцами дополнительно оснащается травосборником, благодаря которому на участке практически не остается срезанной травы.

Инструкции по изготовлению своими руками

Пилорама из бензопилы Урал

Перед началом работ, выбирается или создается чертеж, или хотя бы эскиз будущего изделия. Желательно, чтобы в нем были указаны размеры хотя бы основных деталей. Это значительно облегчит и ускорит работу. Можно будет сразу нарезать заготовки по длине, а затем приступить к сборке.

Общий вид и возможности будущего агрегата можно выбрать и увидеть как на практике, на примере ленточных или бензопильных пилорам, так и в сети на многочисленных видео на эту тему. При выборе вариантов, по типу которых планируется сделать свой вариант, лучше выбрать наиболее простые, с минимумом усложнений и деталей.

На этом видео показано простейшее устройство такого типа. Мы видим протяжной тросик, который оператор накручивает с помощью рукояти, обеспечивая протяжку бензопилы вдоль бревна. Но одновременно видно, что оператор не только подкручивает тросик, но и просто передвигает агрегат рукой. Очевидно, что пилорама такого типа может быть сделана как с таким протяжным устройством, так и в еще более простом варианте, без него. Тогда бензопилу передвигают руками.

Главные требования к любой конструкции и материалу:

  • Достаточная прочность.
  • Отсутствие больших люфтов при движении рабочего узла по вертикальным и горизонтальным направляющим.

При этом следует помнить, что чрезмерная прочность приводит к утяжелению и удорожанию всей конструкции, а чересчур плотная посадка движущихся частей в направляющих устраняет люфты, но может привести к застреванию (заклиниванию) во время работы.

Имея опыт, можно начинать работы без чертежа, или с простым эскизом – наброском. Работы без чертежа проводятся вслепую, и часто всплывают непредвиденные ошибки. К тому же все размеры придется запоминать, или записывать на бумаге. А запись размеров с указанием расположения деталей автоматически приводит к созданию хотя бы простейшего эскиза.

После выбора или создания чертежа (эскиза) проводится комплектация заготовок. Набирается комплект необходимого проката, крепежа и других нужных деталей.

Далее металлопрокат нарезается по длине, заготовки собирают до готовности всей конструкции.

Более подробно о том, как сделать пилораму из бензопилы Урал рекомендуем посмотреть в видео ниже. Автор подробно рассказывает про все шаги изготовления, а также приводит размеры. Рекомендуем посмотреть, полезное видео.

Мини пилорама из бензопилы Штиль

Такие агрегаты собираются точно по такому же порядку и принципу, как и с использованием бензопил других марок. Но есть несколько отличий.

Размеры и форма современной бензопилы «Штиль» совершенно другие, чем у советских бензопил. Поэтому при креплении самой бензопилы к раме используется крепеж другой формы и размеров.

При проектировании учитывается мощность агрегата. Например, модель «Штиль МС 880» мощностью 6,4 кВт (8,7 л.с.) с длиной шины 70 или 90 см может пилить более толстые бревна большой длины. Следовательно, чтобы использовать агрегат в полной мере, проектируется станина большей ширины и длины.

О том, как сделать пилораму типа Логосоль на базе профессиональной бензопилы «Штиль МС 660» показано в видео ниже. Этапы изготовления не описаны, но как она устроена и принцип работы основных узлов понятен.

Переносная пилорама из бензопилы Дружба

При изготовлении пилорамы с использованием этого агрегата также учитываются особенности модели. Например, менее мощная «Дружба 2» подходит для обрезки тонкомера (подтоварника) и не требует широкой и мощной станины. «Дружба 4» способна распилить более крупные бревна, и это тоже учитывается при проектировании.

Если станина готовится под любую бензопилу, желательно выбрать средний по длине и ширине размер. Место крепления силового агрегата должно быть спроектировано таким образом, чтобы без проблем можно было закрепить бензопилу любых габаритов и мощности.

Также рекомендуем почитать интересную статью о том, что еще полезного можно сделать из бензопилы Дружба.

Рекомендуем посмотреть интересное видео о том, какую пилораму можно сделать на базе пилы «Дружба 4». Автор рассказывает о том как устроено его приспособление, принцип работы, а также про нюансы изготовления своими руками.

Виды

В зависимости от способности к перемещению самодельные пилорамы из бензопилы делят на два вида:

Стационарное устройство представляет собой конструкцию из металлических или деревянных реек, на которой зафиксирована пила. Она имеет направляющие, по которым движутся бревна. Во время работы пила неподвижна.

Мобильное приспособление представляет собой специальную насадку на бензопилу, которую обычно сваривают из стальных реек. Пила во время работы движется вместе с этой насадкой вдоль бревна.

Каждый из типов конструкции имеет как преимущества, так и недостатки. Главный минус стационарной – невозможность или сложность перевозки. А плюс – высокая точность распилки. Достоинство мобильной – возможность взять с собой куда угодно. А недостаток – высокий риск получения в результате работы досок неравномерной толщины или неправильной формы из-за того, что цепь пилы подвижна.

В зависимости от материала, из которого изготовлена пилорама, устройства бывают:

Какую пилораму из бензопилы создали бы Вы?

СтационарнуюПереносную

Инструкция по сборке простой ручной пилорамы

Одним из самых простых и быстрых способов раскроить кругляк на доски является ручное приспособление для продольного горизонтального реза бензопилой на постоянную толщину. Лёгкость, простота и экономия обеспечиваются за счёт отсутствия основания, куда укладывается бревно. Фактически это отдельно взятая режущая часть заводских станков, только приводится в действие она мускульной силой оператора, который ведёт приспособление вдоль ствола, распиливая его. При распиловке бревно достаточно приподнять на козлы или даже просто два бруса по краям.

Описание рамы для бензопилы

Устройство содержит минимальное число деталей. Все они скрепляются сваркой или гаечно-резьбовыми соединениями:

  1. Станина — представляет собой основу инструмента. Именно к ней крепится бензопила. Выполняется из стального листа толщиной 5 — 8 мм.
  2. Направляющие — привариваются к станине. На них держится вся конструкция с регулировкой толщины спила. Для них лучше использовать две круглые трубки толщиной не менее 3-х мм.
  3. Зажимы для шины — одна планка зажима приваривается к станине, другая соединяется с ней двумя болтами. Заведя шину между губками зажимов и затянув их, можно зафиксировать пильную гарнитуру и уменьшить нагрузку на узел крепления шины к бензопиле.
  4. Каретка — узел, регулирующий толщину срезаемой со ствола доски. Представляет собой две планки с полукруглыми пазами под диаметр направляющих труб. Затягиваются болтами и гайками.
  5. Опорная площадка — составляет единое целое с кареткой, крепится методом сварки с косынками или кронштейнами. Движется поверх отпиливаемой части, не позволяя полотну отклоняться от заданной траектории. Оснащается рукояткой для удобства удержания.

Изготовление основы

Станина вырезается из стального листа. Её размеры — 160 мм длина и 220 ширина. Удобнее всего это делать плазморезом, но если его в хозяйстве нет, то сойдёт и обычная болгарка. Главное — не забыть снять фаску с заготовки для красоты и безопасности. В пластине сверлятся отверстия для крепления зажимов и самой пилы. Для удержания последней можно сделать прорезь болгаркой, а затем облагородить напильником. Это позволит делать небольшие смещения, регулируя вылет шины на станке.

Узлы крепления пилы и шины

Для того, чтобы пила крепко держалась с рамой в едином блоке, нужно модифицировать длинные гайки: приварить к ним шайбы, зафиксировать ими шину, сверху наложить станину с прорезью, а уже через неё затянуть два болта.

Зажимы для шины делаются из стального профиля 25 на 30 мм. Расстояние между отверстиями для стяжки составляет 130 мм. Посередине каждого профиля приваривается контактная площадка в 55 мм длиной и толщиной около 8 — 10 мм. Теперь при затяжке болтов шина, как в тиски, зажмётся контактными площадками, а расстояние между зажимами будет достаточным для свободного хода даже самой толстой и цепи с широкими зубьями.

Сварка каретки и опорной площадки

Каретка ходит по направляющим, позволяя изменять толщину срезаемой доски. Легче всего сделать её из круглой и квадратной трубы. Закрепив направляющие в тисках на нужном расстоянии (ширина каретки 240 мм), сверху кладут по половине разрезанной вдоль трубы длиной около 10 см. В профильной трубе вырезаются пазы, затем она кладётся поперёк направляющих и приваривается к распиленным половинкам. Операция с ответной планкой идентична. После остаётся только просверлить отверстия, которые стягивали бы половинки каретки вокруг направляющих, фиксируя опорную площадку.

Скользящая поверх бревна часть имеет размеры 400 на 500 мм. Нарезав тонкую профильную трубу квадратного сечения, сваривают рамку с двумя поперечинами. После остывания металл шлифуют болгаркой. Трубку для удобства удержания можно тоже сделать из водопроводной трубы. В месте сгиба разогревают металл паяльной лампой или пропановым резаком, после чего зажимают в тиски и тянут по шаблону. Закаливать металл особого смысла нет — достаточно просто отпустить его на воздухе. Трубка обоими концами приваривается к контактной площадке.

Соединяя каретку с контактной площадкой, необходимо усилить шов уголками жёсткости.

Изготавливаем мотоблок из бензопилы Дружба

По мнению дачников, уже испробовавших все прелести самодельных мотоблоков из бензопилы, собранных своими руками, Дружба показывает лучший результат после реконструкции. Процесс сборки, в зависимости от используемого чертежа, может меняться, но общие этапы сборки состоят из следующих шагов:

  1. Рама проектируется согласно чертежу.
  2. Устанавливаем специальный фланец на главный вал, посредством которого вал будет крепиться к основной конструкции мотоблока из бензопилы.
  3. На рынке подержанных деталей приобретаем звездочки от автомобиля УАЗ. С их помощью будет создаваться зазор между поверхностью земли и редукторным мостом.
  4. Берем подшипники диаметром 30 миллиметров. Крепим их к основному мосту.
  5. Редуктор, оснащенный коробкой передач, собирается из мотоциклетного двигателя.
  6. Фрезы и колеса самодельного культиватора устанавливаются на стальную трубу необходимого диаметра.

В качестве управляющего элемента конструкции используются следующие приспособления:

  1. Самодельное, сделанное их металлической трубы.
  2. Руль от мотоцикла.

Это интересно: как сделать тележку для мотоблока.
Мотоблок из бензопилы поможет вам сэкономить денежные средства

Как сделать газонокосилку, используя подручные средства

Чтобы быстрее справиться с высокой травой или привести в порядок газон, среди инструментов хозяина обязательно должна присутствовать газонокосилка. Можно приобрести обыкновенный заводской вариант техники, удобный в использовании, но следует учитывать, что цена газонокосилки будет значительной. Выполненная своими руками самоделка из бензопилы «Дружба» обойдется в полтора раза дешевле заводского устройства, а мощности вполне хватит для стандартного бытового применения.

Независимо от выбранного типа конструкции, триммер будет состоять из привода, каркаса, системы управления и ножей. Для удобства работы прибор дополнительно оснащают колесами, ножками, рукоятями и защитным кожухом, в котором собирается скошенная трава. Процесс изготовления газонокосилки начинается с создания каркаса удобного размера, чаще всего сложенного из металлических уголков. Оптимальным считается размер 25×25 см.

В целом ход работ по изготовлению техники выглядит так:

  1. Используя болты, к готовой раме прикрепляют железные ручки, а на боковых частях монтируют колеса.
  2. Предварительно изучив характеристики бензопилы «Урал» или любой другой модели, с прибора снимают ручку и шину.
  3. При помощи шпилек с гайками к основе прикрепляется оставшаяся часть техники. Сделать это нужно так, чтобы вал редуктора, развернутого на 90˚, смотрел вниз.
  4. На следующем этапе потребуется удлинить газовый трос, а из двух трубок выполнить раздвижной вал, соединенный с редуктором.

Газонокосилка сделанная из бензопилы будет стоить намного дешевле, чем покупная.На заметку! Некоторые производят ножи для создания газонокосилки самостоятельно, например, из деталей ручной пилы. Гораздо проще приобрести готовое изделие, которое затем при помощи болтов или сварочного аппарата соединяется с валом.

В качестве колес берут элементы из старых детских колясок или тачки. Если для изготовления использовать несколько труб разного диаметра, получится изготовить прибор с телескопической системой работы, способный изменять длину.

Это особенно важно, если устройством часто пользуются люди разной комплекции. Также создание телескопического вала поможет регулировать высоту травы после прохождения газонокосилки. Чтобы прибор служил дольше, не выходил из строя после встречи с твердыми камнями и качественно боролся с небольшими кустами, следует оснащать его качественными стальными ножами

Для удобного использования советуют дополнительно оборудовать косилку травосборником, чтобы не пришлось собирать остатки скошенной травы

Чтобы прибор служил дольше, не выходил из строя после встречи с твердыми камнями и качественно боролся с небольшими кустами, следует оснащать его качественными стальными ножами. Для удобного использования советуют дополнительно оборудовать косилку травосборником, чтобы не пришлось собирать остатки скошенной травы.

Самокат

Для усовершенствования лучше подходит самокат, у которого есть надувные колеса и присутствует ручной тормоз. Первое позволяет ему передвигаться по неровностям, второе — обеспечивает высокую тормозную способность.

Выполняют работы в такой последовательности:

  1. У бензопилы удаляют цепь, шину.
  2. Откручивают от коленвала центробежную муфту.
  3. Крепят к выходному валу двигателя и оси заднего колеса самоката звездочки от велосипеда.
  4. Размещают мотор сзади на платформе самоката. Соединяют их между собой болтами. Обе звездочки должны находиться в одной плоскости.
  5. Надевают на звездочки велосипедную цепь, подгоняют ее, удаляя лишние звенья.
  6. Присоединяют акселератор к одной из ручек самоката. Соединяют его с проводами, которые включают/выключают мотор. Вместо акселератора можно установить небольшую педаль.

Чертежи пилорамы из бензопилы фото

Перед тем, как изучить процесс изготовления рассматриваемого устройства, рекомендуется изготовить предварительно чертеж или схему. Для этого понадобится изначально решить, какой тип устройства нужен — мобильный или переносной, а также домашний или неподвижный. Ниже показано несколько разновидностей схем изготовления пилорам, сделать которые легко в домашних условиях.

Это самый простой вариант изготовления мобильного станка для изготовления досок разной толщины.

Если первый чертеж пилорамы из бензопилы подразумевает передвижение пильщиком самого инструмента по заготовке, то второй вариант более универсален и практичен. Инструмент крепится на подвижной станине, а заготовка располагается на ровной поверхности. После этого выставляется необходимая толщина будущих досок или брусьев, что выполняется путем поднятия вверх или опускания вниз инструмента, фиксируемого на резьбовых шлицах.

Третий вариант пилорамы с бензопилой в качестве режущего инструмента — это стационарный станок. Сделать его гораздо сложнее, чем первые два, однако при этом значительно упрощается работа мастера. Все что понадобится от мастера, выполняющего распил на пилораме — это проталкивание заготовки к вращающейся цепи бензопилы. При помощи рычагов задается необходимая толщина для досок, которые получаются из распиливаемого бревна.

Что нужно предусмотреть?

Перед изготовлением нужно обратить внимание на следующие вещи:

  1. Диаметр распиливаемых бревен, если будут большие диаметры, то нужна более мощная пила, более длинная шина с цепью;
  2. Загрузку тяжелых бревен на распиловку, для этого нужно обязательно предусмотреть какой то механизм, или может закатывать их или дополнительные домкраты или в идеале погрузчик;
  3. Бревно должно фиксироваться, чтобы во время распиловки оно не играло и доски были ровными;
  4. Направляющая для бензопилы и салазки не должны играть, поэтому их нужно усиливать;
  5. Чем мощнее пила, тем легче будет осуществляться производство. Поэтому приобретая пилу нужно брать максимально мощную;
  6. Использования электричества в качестве источника энергии позволяет хорошо сэкономить;
  7. Не забываем что цепь должна быть для продольного пиления, это позволит значительно поднять скорость процесса. Специалисты рекомендуют использовать цепь 3*8.
  8. Цепь желательно покупать твердосплавную. Этим на сегодня занимается компания «Штиль». Обычные цепи выходят из строя достаточно быстро;
  9. Длину распиливаемых бревен, нужно учесть максимум и минимум. Чтобы максимально длинные входили, а минимально короткие не проваливались между направляющими;
  10. Рассчитывать таким образом, чтобы пила во время работы не вибрировала и не играла на направляющих;
  11. Мощность пилы, в некоторых случаях хочется и помощнее и по экономнее. В таком случае народные умельцы делают следующее. Вместо бензопилы ставят электромотор, а шину оставляют для распиловки, смотрите фото ниже;
  12. Высоту пилорамы. Нужно предусмотреть таким способом, чтобы и спина не болела наклоняться и бревна высоко не нужно было поднимать. Если лес будет не тяжелым, лучше делать ее повыше. Если лес тяжелый, можно и по ниже.
  13. Распиловка леса может осуществляться как верхней частью шины, так и нижней. При распиловке нижней частью, опилки летят в сторону бензопилы и забивают ее. Верхняя же часть выкидывает опилки от бензопилы, это позволяет увеличить как сам срок эксплуатации пилы, так и время простоев во время пиления;
  14. В процессе пиления, цепь очень часто на пиле растягивается и нуждается в натяжке. Поэтому при установке пилы нужно обязательно предусмотреть доступ к натяжке цепи и закрепить пилу с доступом к механизму;
  15. При пилении лучше фиксировать положение рукоятки бензопилы, это упрощает процесс;
  16. Тросик, бельевая веревка или шнурок не должен тянуться, так как процесс пиления должен быть равно мерен во времени.

Бензопила как основа мотора для лодки

Система лодочного двигателя довольно проста, но для того, чтобы исключить лишние расходы на дорогостоящий вариант, всегда можно оборудовать простой в эксплуатации лодочный мотор из бензопилы.

Легкость монтажа заключается в первую очередь в отсутствии трансмиссии. Все, что потребуется для установки мотора от пилы на лодку – это соединить винт лодки с двигателем посредством монтажа особого переходника, призванного передавать крутящий момент.

Правильный крепеж такого двигателя к лодке должен проходить с учетом установки гребного вала под небольшим уклоном к воде.

Такая конструкция станет настоящим подарком для любителей рыбалки и обеспечит экономичный расход топлива наряду с достаточной мощностью работы и скоростью передвижения по воде.

Лодочный мотор из бензопилы — видео. Подробности изготовления и демонстрация применения.

Мопед из бензопилы

Стоит у вас, к примеру, в подвале старенький, всеми забытый велосипед. Или наоборот — почти новый горный красавец. Вот только не очень хочется утруждать себя вращательными движениями ног. А почему бы не превратить его в мопед? Решить этот вопрос можно, просто-напросто прикрепив мотор из бензопилы «Дружба». Своими руками сделать такую конструкцию не составит особого труда.

Первым делом крепится под седлом мотор. Затем нужно вырезать педали, заменив место их крепления со звёздочкой на шестерню, которая, в свою очередь, соединяется цепью с мотором, прикреплённым над ней. Для бензобака лучше сварить рамку, после чего прикрутить её вместе с бачком на основу. Скорость подачи бензина будет регулировать опять же тросик, идущий от мотора к рулю. Совсем не помешает в такой конструкции выхлопная труба, дабы не испытывать нервы тех, около кого вы будете проезжать. Её проще всего изготовить так: отрезок трубы набиваем минеральной ватой, затем соединяем с мотором в точке выхлопа газов и монтируем на раму.

https://youtube.com/watch?v=BH4zPlWArEM

Пошаговая инструкция изготовления

Приступать к изготовлению станка-самоделки можно лишь в том случае, если на руках имеется качественная схема-чертёж, которая будет оптимизирована под необходимые требования.

  1. Первоначально выполняется изготовление каркаса, для чего сваривают трубы и уголки. Выполненное основание должно быть максимально прочным и тяжеловесным. Такой тяжёлый правильно выполненный каркас исключит вибрацию пилорамы при распиле бревен, что повышает качество полученных кромок досок.
  2. Салазки можно изготовить из деревянной доски или металлопрофиля. Чем выше нагрузка на пилораму, тем прочнее должны быть салазки. Лучше всего выбирать для выполнения подвижных элементов небольшие рельсы или прочную нержавеющую сталь.
  3. Необходимо продумать используемый механизм регулировки толщины получаемых досок. Подъемный механизм может быть выполнен в двух вариантах. У шинных пилорам может приподнимать бревно, что обеспечивается за счёт перемещения основания, при этом режущая часть остается неподвижной. Второй вариант — это конструкция с неподвижными бревнами и с поднимающимся или опускающимся режущим инструментом.
  4. Электропилу фиксируют с помощью болтового соединения, обеспечивая максимальную прочность и надежность крепления.
  5. Механизм продвижения пилы может быть изготовлен из шнурка или бельевой верёвки.
  6. Выполняются пусконаладочные работы и при необходимости осуществляется настройка механизма подачи режущего элемента.

https://youtube.com/watch?v=sQYhM6FIU6Y

Изготовление пилорамы своими руками не представляет особой сложности. Потребуется найти интернете качественную схему, подобрать все используемые материалы и в полном соответствии с имеющейся документацией выполнить универсальное в использовании деревообрабатывающее оборудование. Расходы на изготовление самодельной пилорамы будут не слишком высоки, при этом по своим показателям функциональности и простоты использования она не будет проигрывать заводским вариантам.

В заключение

Рекомендуется собирать приспособление под приглядом опытного мастера, хорошо понимающего в технике. Создавать кустарное оборудование первый раз, не имея практического опыта в этой области, грозит непрогнозируемыми последствиями. В наилучшем случае вы попросту погубите бензопилу, а в наихудшем может пострадать ваше здоровье.

Не забывайте, что соблюдение техники безопасности и бдительность при исполнении всех стадий сборки – гарантия устойчивой работы приспособления. По возможности купите заводской мотоблок, а агрегат собственного изготовления применяйте в крайних ситуациях.

Обзор самодельного мотоблока из бензопилы — в видео ниже.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
