Как сделать нож из диска циркулярной пилы — пошаговая инструкция по изготовлению своими руками

Шаг 1:

Я пытался увеличить размер ножа с помощью дизайна, которые используются для пилы, насколько это возможно. Я сделал бумажный шаблон, используя карточки, которая является просто более тяжелый вес бумаги, так что я мог легко проследить шаблон бумаги на лезвие пилы. Я использовал тонкие наконечником маркера, хотя это мелочь на мой взгляд она очень важна. Тонкий наконечник маркера оставляет тонкие линии, чтобы вырезать или слишком файл в отличие от обычных наконечником маркера. Линии реза может стать неоднозначным, если его слишком широко, что может повлиять на общую форму и вести к нарушения в форму и больше проблем, вниз по дороге.

Материалы и инструменты

Чтобы сделать самодельный нож, потребуется следующее оборудование:

График зависимости толщины ножа от твердости стали.

  1. Деревообрабатывающий станок. Если его нет, то для предварительного выпиливания рукояти можно использовать электрический лобзик. Для окончательной шлифовки применяют наждачную бумагу разной зернистости.
  2. Гвозди или лучше медная проволока для заклепок.
  3. Древесина.
  4. Станок для шлифования и заточки. В его отсутствие можно воспользоваться болгаркой, перфоратором, дрелью большой мощности. Кроме того, необходимы насадки или круги, с помощью которых можно сделать эти операции. Один из этих инструментов следует жестко закрепить, а затем выполнять работы.
  5. Напильники с различными видами насечек.
  6. Маркер.
  7. Латунная пластина и прут, если рукоятка будет крепиться не на заклепки.
  8. Эпоксидный клей.

Ножи должны обладать удобной рукояткой. Для нее наиболее подходящим материалом является древесина. Чаще всего используют березовые, дубовые брусочки. Эти породы являются наиболее твердыми, менее подвержены воздействию влаги при длительном использовании. Они приятны на ощупь и имеют красивую фактуру. Так как для изготовления рукоятки ножа не требуется большого количества исходного материала, то для этих целей можно использовать 1 паркетную доску, обрезок доски или бруска

Важно, чтобы деревянная заготовка не была повреждена, треснута и не содержала сколов и прочих дефектов

После того, как клинок будет достаточно прокален, нужно охладить его.

Для того чтобы сделать нож, необходимо использовать определенные марки стали. Следует помнить, что от того, как технологически выполнялась закалка металла, зависят его характеристики. Например, при увеличении твердости возрастает хрупкость металлических изделий. Для ножа подходит сталь марок Р6М5 или Р3М3Ф2. При этом толщины металла в 2 мм вполне будет достаточно.

Прочность самодельного ножа не зависит от толщины металла. На нее влияют его геометрические размеры: длина, ширина, форма лезвия и спуска. При правильном выборе этих составляющих и аккуратной обработке металла получение отличного ножа гарантировано. Такие марки сталей используют при производстве дисков, полотен, таких инструментов, как, например, циркулярная пила.

Плюсы и минусы самоделки в сравнении с заводским изготовлением

Одним из основных достоинств самодельного ножа является его стоимость. Он стоит на порядок дешевле ножа заводского исполнения. Кроме того, самодельному лезвию можно придать практически любую форму. Здесь все зависит только от фантазии.

Несмотря на свои положительные качества, такой нож обладает некоторыми недостатками. Среди них можно выделить:

  • выбор металла. Заводские ножи изготавливаются различных марок стали, каждая из которых разработана с учетом сферы применения. В случае с пильным диском выбор стали ограничен;
  • закалка лезвия. Закалка лезвия – весьма сложный технологический процесс, требующий неуклонного соблюдения всех норм, повторить которые в домашних условиях весьма сложно.

Также рекомендуем почитать полезную статью про самые лучшие марки стали для ножей, в статье проведен обзор 12 самых популярных марок во всем мире, их плюсы и минусы, на которые стоит обращать внимание при выборе. Изготовление ножа из пильного диска циркулярки является наиболее простым и дешевым способом

При наличии желания и достаточного количества свободного времени каждый сможет сделать его самостоятельно. Надеемся, что прочитав статью, вам стал понятен процесс его изготовления, и сделать его вы сможете самостоятельно

Изготовление ножа из пильного диска циркулярки является наиболее простым и дешевым способом. При наличии желания и достаточного количества свободного времени каждый сможет сделать его самостоятельно. Надеемся, что прочитав статью, вам стал понятен процесс его изготовления, и сделать его вы сможете самостоятельно.

Простая циркулярка из болгарки или дисковой пилы своими руками

Схема простого станка из ручной циркулярной пилы или болгарки позволяет использовать уже готовые инструменты с узлом крепления диска и двигателем. Здесь не нужна ременная передача, а значит, и количество технологических операций будет меньше. Большим плюсом этой модели будет то, что в конструкции будет использован готовый подъемный механизм для циркулярной пилы, это позволит регулировать глубину пропила заготовки.

Одновременно эта схема имеет и ряд недостатков. Так дисковый пильный круг в инструменте на основе болгарки будет иметь большую скорость вращения, порядка 7000 оборотов в минуту, с одной стороны, это большое преимущество, поскольку высокая скорость позволяет делать работу более качественно. Но с другой стороны, при работе с твердыми породами дерева или в случае заклинивания пилы велика вероятность того, что мотор просто сгорит. Кроме этого, необходимо учитывать, то, что вал болгарки не получится вынести ближе к рабочей плите, будет мешать редуктор, поэтому глубина пропила в таком инструменте будет небольшой.

Но есть и положительные стороны — корпус редуктора болгарки имеет  готовые отверстия под ручки и при использовании их в качестве посадочных отверстий под крепления к корпусу станка. В таком случае переделывать болгарку,  внося изменения в конструкцию инструмента, будет не нужно, достаточно сделать кронштейны и зафиксировать их на корпусе.

Также можно поступить и с кнопками включения – при помощи изоленты просто зафиксировать их во включенном положении, а провод подключить к разъему пускателя. В качестве основной кнопки можно использовать старый выключатель с большой клавишей, это позволит сэкономить время при сборке станка повысить безопасность — в случае экстренной остановки инструмента большую клавишу легче найти.

Крепкий нож выживания из пильного диска

Внимание!!!

Данная самоделка размещена исключительно в ознакомительных целях. Запрещено создание и применение в качестве холодного оружия, согласно ст223.4 УК РФ грозитлишение свободы до двух лет! Если у вас имеется старый пильный диск, из него можно сделать отличный нож. Автор для таких целей использовал диск на 16 дюймов. С таким ножом будет не страшно отправиться в поход, да и подарить не стыдно. Самое главное при создании придерживаться правил безопасности, так как речь идет о металлообработке. Материалы и инструменты для самоделки: — пильный диск на 16 дюймов; — болгарка; — ленточный шлифовальный станок; — фломастер; — точило; — древесина и режущий инструмент по дереву для создания ручки; — дрель или сверлильный станок; — матовая черная краска; — эпоксидка; — масло для обработки ручки и другое.

Процесс изготовления ножа:

Шаг первый. Вырезаем контур

Сперва нужно придумать и найти форму клинка, а затем перенести на диск и вырезать.Шаг второй. Грубая обработка на точиле Теперь автор шлифует клинок на точиле, задавая ему основную форму.Шаг третий. Ленточный станок На ленточно-шлифовальном станке задается нужный угол лезвия. Для шлифовки автор использовал бумагу на 80, а потом на 120.Шаг четвертый. Упор ножа Автор решил сделать на ноже своего рода перекрестие, как раньше делали на мечах. Для этого понадобится отрезать еще один кусок от диска и задать ему нужную форму. Ну а далее этот кусок стали крепится саморезами к древесине и в нем проделывается щель, чтобы туда могла зайти рукоятка клинка.Шаг пятый. Изготовление ручки Ручку автор сделал из грецкого ореха. Отпилив нужный кусок, ручка шлифуется до нужного профиля. Далее, чтобы она надежно лежала в руке, автор сделал в ней щели по 3 мм. Щели можно закрасить черным фломастером, чтобы выделить ручку, а затем она опять шлифуется. В заключении в рукоятке нужно просверлить отверстие, чтобы в него могла зайти узкая часть клинка. Можно просверлить несколько отверстий, а затем расточить их напильником.

Шаг шестой. Закалка

Для закалки автору понадобилась банка из под консервы (подойдет из под краски и т.д.). В крышке делается щель, в которую вставляется клинок. Теперь банка ставится на газ и благодаря тому, что она закрыта, в ней образуется высокая температура. После прогрева ножа автор опускает его в масло. Завершающим этапом закалки стало помещение клинка в плиту на час с температурой в 205 градусов Цельсия. Перед этим он также затачивается.

Шаг седьмой. Примерка На этом этапе автор проверяет, все ли детали подходят друг к другу.Шаг восьмой. Деталь ручки Для нижней части ножа автор также вырезал деталь и задал ей нужную форму.Шаг девятый. Покраска Автор красит все металлические детали ножа черным матовым цветом. Потом детали снова калятся в печи один час при температуре 205 градусов Цельсия, чтобы краска надежно пристала.Шаг десятый. Окончательная заточка Клинок точится до состояния лезвия, он без проблем должен резать бумагу. Наждачная бумага здесь использовалась на 220 и 400.Шаг 11. И снова в духовку В очередной раз автор помещает клинок в духовку на час при температуре 205oC.

Шаг 12. Сборка ножа

Для сборки ножа понадобится хороший клей, подойдет эпоксидка. Еще автор использовал в нижней части полиэфирную шпаклевку, чтобы сровнять все воедино.Шаг 13. Завершающая шлифовка Теперь ручка хорошенько шлифуется до идеальной гладкости. Для хранения ножа нужно смазать его лезвие маслом, да и ручку можно также пропитать маслом или другими специальными пропитками.

Внимание!!!

Данная самоделка размещена исключительно в ознакомительных целях. Запрещено создание и применение в качестве холодного оружия, согласно ст223.4 УК РФ грозитлишение свободы до двух лет! Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать своими руками

Изготовление ножа из диска циркулярной пилы не настолько сложное занятие, как кажется на первый взгляд. Для его изготовления не потребуется особых технических навыков или использование специального оборудования. При желании, все работы можно выполнить самостоятельно.

Определяемся, что будем делать

Прежде всего, нужно определиться с назначением, формой и размерами будущего изделия. От этих параметров будет зависеть размер используемого пильного диска и необходимый набор инструментов для изготовления.

Например, чтобы сделать охотничий нож, лучше всего использовать диск для резки бетона, длиной 16 дюймов. Для кухонного подойдет 12 дюймовый пильный диск по дереву.

Что понадобится для изготовления

Кроме чертежа будущего изделия, для изготовления ножа потребуется следующие материалы и инструменты:

  • пильный диск;
  • угловая шлифмашинка с набором дисков;
  • сверлильный станок или дрель;
  • сверла по дереву и металлу;
  • деревянный брусок;
  • наждачная бумага различной зернистости;
  • шлифовальный брусок.

Выбор диска

Практически все современные пильные диски производятся из высокоуглеродистой стали марки 9ХФМ. Изделия из такого материала практически не поддаются коррозии и имеют длительный срок эксплуатации. Поэтому выбор пильного диска для изготовления ножа сводится только к правильному размещению макета заготовки на диске.

Пошаговая инструкция изготовления

Перед началом проведения работ необходимо вырезать шаблон будущего ножа и очистить поверхность пильного диска от загрязнений и следов возможной коррозии. Для того чтобы сделать самодельный нож необходимо выполнить следующие действия:

  1. Приложить шаблон к поверхности пильного диска и, закрепив его магнитами нанести разметку.
  2. При помощи болгарки вырезать заготовку. Рез необходимо производить по внешнему краю разметки. Чтобы не допустить перегрева и изменения свойств металла, во время работы, пильный диск следует поливать водой.
  3. При помощи болгарки с зачистным диском произвести черновую обработку заготовки.
  4. На ленточный шлифовальный станок установить наждачную бумагу с фракцией зерна 36 и придать заготовке необходимую форму. Периодически необходимо окунать заготовку в ведро с водой для охлаждения.
  5. Установить на станок наждачную бумагу с размером зерна 80 и произвести чистовую обработку заготовки.
  6. Зажать заготовку между двумя деревянными брусками и скрепить их струбциной. Один из торцов бруска должен быть на месте начала будущего обуха.
  7. Не снимая ограничители произвести обточку лезвия ножа.
  8. Периодически необходимо проверять разницу между верхним и нижним торцами будущего ножа. При толщине обуха 2 мм, разница между ними не должна превышать 1 мм.
  9. Сняв деревянные бруски отшлифовать хвостовик ножа предварительно смочив его водой.
  10. Установив на болгарку шлифовальный круг с фракцией зерна 240 произвести полировку лезвия.
  11. Закрепить заготовку на деревянной доске при помощи струбцины.
  12. Закрепив наждачную бумагу с зерном 400 и 1000 на деревянный брусок, возвратно-поступательными движениями произвести чистовую полировку лезвия.
  13. Вырезать деревянные пластинки толщиной 7 мм для изготовления рукояток. Их длина должна соответствовать длине хвостовика ножа.
  14. Нанести на рукоятки разметку.
  15. На внутреннюю поверхность деревянных пластин нанести двухкомпонентную эпоксидную смолу и приложить их к хвостовику ножа. После этого прижать их струбциной.
  16. После высыхания клея в рукоятке просверлить два сквозных отверстия для установки алюминиевых заклепок.
  17. Установить заклепки в посадочные отверстия и расклепать их молотком.
  18. На шлифовальном станке, а затем вручную придать рукоятке необходимую форму.
  19. Покрыть рукоятки морилкой и дать ей полностью высохнуть.

После этого можно окунуть лезвие ножа на несколько минут в 5% раствор азотной кислоты для покрытия его защитной оксидной пленкой. Затем необходимо тщательно промыть лезвие проточной водой и наточить его.

Посмотрев видео можно увидеть все тонкости и нюансы изготовления самодельных ножей из пильного диска, а также узнать некоторые способы защиты лезвий от коррозии.

Подготовка к работе

Прежде чем приступить к работе, необходимо определиться с необходимым набором инструмента и материалов, которые понадобятся в процессе работы.

Для работы будут использованы следующие инструменты:

  1. Циркулярная пила или можно использовать распиловочный лобзиковый станок.
  2. Шуруповерт.
  3. Шлифовальный станок.
  4. Болгарка (Угло-шлифовальная машинка).
  5. Электролобзик.
  6. Ручной инструмент: молоток, карандаш, угольник.

В процессе работы также понадобятся следующие материалы:

  1. ЛДСП.
  2. Фанера.
  3. Массив сосны.
  4. Стальная трубка с внутренним диаметром 6-10 мм.
  5. Стальной стержень с наружным диаметром 6-10 мм.
  6. Две шайбы с увеличенной площадью и внутренним диаметром 6-10 мм.
  7. Саморезы.
  8. Столярный клей.

Нож из двуручной пилы по дереву своими руками. Как изготовить нож из пилы своими руками?

Сегодня опубликуем инструкцию по изготовлению ножа из пилы, которую нам прислал один из наших подписчиков. Жаль нет фото…. Но мы надеемся, вас заинтересует эта тема и, возможно, кто-то изготовит нож по предложенной ниже инструкции и выскажется о результате и покажет фотографии изделия.

Инструкция по изготовлению ножа из пилы

Есть цель: пополнить свой кухонный «арсенал» добротным и симпатичным ножом.

Есть материал: сломанная механическая пила толщиной менее 2,4 мм.

Есть желание: поработать руками, и самому изготовить идеальный нож.

Совместив цель, материал и желание, посмотрим на полученный результат.

Все дело в клинке

Клинок изготавливаемого ножа должен получиться длиной примерно 13 см. По двум причинам. Во-первых, это гарантированно меньше длины, позволяющей отнести наш нож к холодному оружию (15 см). Во-вторых, такой нож для большинства операций, выполняемых на кухне, намного удобнее.

Профиль ножа рисуем маркером прямо на заготовке, закрашивая те части, которые должны быть сточены. Лезвие при этом нужно делать со стороны зубьев бывшей пилы — из-за волновой структуры стали в этом месте, что придаст ножу лучшее качество при резке.

Если у вас нет опыта работы на станке или круге, желательно предварительно потренироваться, взяв для этого какую-нибудь ненужную железку. Будьте готовы к тому, что нормальные спуски у вас получатся далеко не с первого раза. (Никому не надо напоминать о соблюдении правил техники безопасности при работе на шлифовальном станке? Еще раз прочтите рекомендации, пожалуйста.)

Вам потребуется емкость с водой такого размера, чтобы в нее можно было погрузить сразу всю заготовку. А погружать ее вам придется как можно чаще, чтобы не допустить перегрева. Иначе придется перезакаливать, а добиться при этом хорошего результата в домашних условиях очень сложно. О перегреве при стачивании будет свидетельствовать золотистый цвет металла.

Идем на спуск

Основные качества ножа зависят от того, какой угол будут иметь спуски и режущая кромка (т.е. лезвие). Поскольку нож у нас кухонный, резать им придется не только огурчики-помидорчики, но и кое-что потверже (например, кость птицы или рыбий хребет). Значит, слишком маленький угол не делаем.

Закрашиваем маркером примерно 1 см от края будущего лезвия с обеих сторон заготовки. И стачиваем эту закрашенную часть, держа заготовку под углом к абразивному кругу, — до тех пор, пока не достигнем толщины на режущей кромке 0,1-0,5 мм.

Еще раз: для новичка выведение спусков — самая сложная операция. Как известно, опыт — сын ошибок трудных, а не ошибается только бездельник. Пробуйте, раз за разом, и, в конце концов, у вас всё получится.

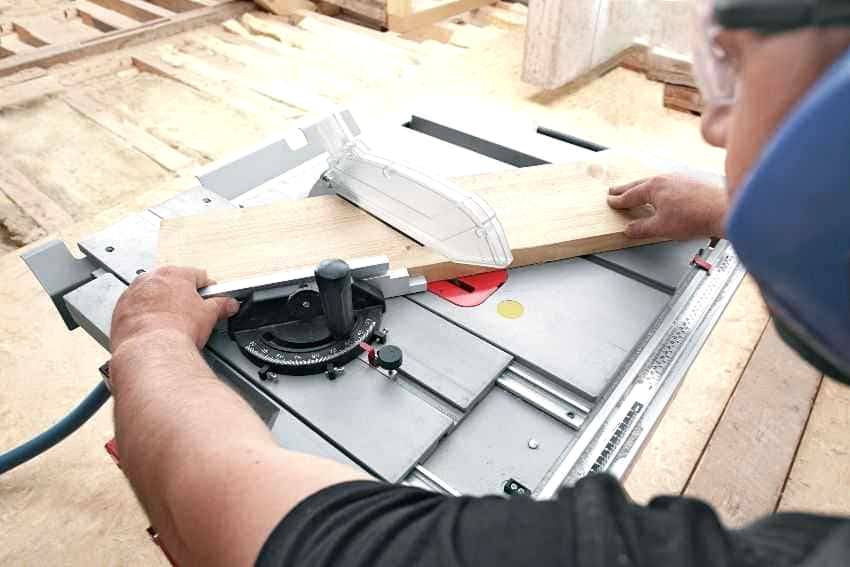

Распиловочный стол своими руками из ручной циркулярной пилы

Вот решил сделать дешёвый и практичный распиловочный стол из ручной циркулярной пилы. Купил ЛДСП (да, подобные вещи не правильно делать из дсп, но, реалии таковы, что влагостойкую фанеру я не нашел, да и признаться, в Минске я ее вообще в глаза никогда не видел). Взял два куска 600 х 800 х 16 мм и 300 х 800 х 16 мм. Купил алюминиевый уголок 20 х 40 х 2000 мм и швеллер 10 х 10 х 2000 мм. Взял 40 конфирматов, две металлические линейки по 500 мм.

Приступил к работе. Основанием будет плита 600 х 800 мм. Плиту 300 х 800 мм, распустил на ламели 50 х 800 мм. Из них сделал окантовку…которая добавила жесткости. Собирал все с использованием Kleiberit PUR 501.

Фрезернул полость под швеллер и вклеил его на Soudal Fix All Classic. Очень жаль что швеллер десяточка…а не 15…ну что есть…найду, может переделаю. Дальше фрезернул дорожки под линейку.

Линейки порезал в размер, точно позиционировал по диску и так же вклеил на Soudal.

Дальше взялся за параллельный упор. Как-то опять каждый раз пережимать обрезок палки струбцинами желания не было, и упор решил делать на подобии заводских распиловочных станков. Основа алюминиевый уголок 20 х 40 мм. Жесткость у него не особо, по этому усилил его деревянной планкой, склеив их fix all-ом. К задней части направляющей приклепал уголок 20 х 20 мм. Это уже позволит позиционировать упор перпендикулярно столу. А вот с креплением решил заморочиться. Для реализации мысли, нужен был кусок алюминия.

Где взять кусок алюминия? Отпилить от диска.

Взял не нужную струбцину…позаимствовал нужные для меня части с нее.

Нарезал резьбу в болванке.

Параллельный упор поженил с зажимом двумя болтами с анаэробным клеем.

Получилось очень удобно…не сильно хуже заводских быстросъемных упоров. Дальше уже мелочи…установка розетки, проводка, выключатель. Кнопка в пиле зафиксирована.

Все это работает в связке с пылесосом с автопуском. Каретку протяжки забыл сфотографировать…но там все ясно. Циркулярка сейчас стоит на базе 160-того диска…это конечно мало. На данный момент толщина пропила составляет 37 мм.

Наверное, через месяц я куплю и установлю другую циркулярку…на основе 210 или 235 диска. Обязательно это будет циркулярка с расклинивающим ножом. Если поставлю циркулярку с 210-235 диском, до тогда обязательно соберу модуль плавного запуска для пилы.

Конечно, такой распиловочный стол из ручной циркулярной пилы — это эконом вариант…нужда заставляет. И не заменяет это в полной мере заводское изделие…особенно если речь идет о пилении под углами. В моем столе сделано два положения…под 90 и 45 градусов. Как правило, этого достаточно. Без учета дисковой пилы, которая была в хозяйстве…стоимость всех материалов (без клея) составила $30…даже с учетом пилы на 235-тый диск, стоимость такого станка не превысит $160…что ровно в два раза дешевле, заводского стола вроде Bosch или Makita.

Автор самоделки: Андрей Дрозд. Беларусь. г. Минск. sam-stroitel.com

Устройство рабочего стола

Конструкция стола для циркулярки ручного типа настолько элементарна, что большая часть специалистов производит его без подготовительных чертежей и методик. Это плотный верстак, который создается из дерева и фанеры.

Наиболее прочные основания для стола производят из сплава. Они же наиболее тяжёлые и требуют присутствия навыков сварщика. Поэтому зачастую подставки выполняют из остатков пиломатериалов. Под столешницей прикрепляется круговая пила, накопитель выступает над ней посредством специально проведённой прорези. Пиломатериал продвигают по крышке стола и распиливают диском. Для удобства и правильности работы столик оборудуют дополнительными устройствами: угловым и продольным упором.

Столешница «поглощает» часть рабочей плоскости диска, глубина пропила снизится на толщину столешницы. По этой причине предпочтительно выбирать циркулярку с наибольшим диаметром диска, а крышку стола тонкую, но жёсткую.

Если электропила ещё не приобретена, выбирайте модификации с высокой мощностью (от 1200 Вт). Они управятся с распилом древесины крупных размеров. Для крепления основания будут просверлены отверстия. Цельнолитое основание может лопнуть. По этой причине желательно подбирать механизм другого типа.

https://youtube.com/watch?v=w6RRIT-3jIQ

Как изготовить нож из рапида своими руками

Стали марок: Р10, Р12, Р14, Р18 и семейство Р6М5 великолепно подходят для создания режущих элементов. Хрупкость пильных полотен, несколько преувеличена. Не следует изготавливать слишком длинные клинки и ковырять ими канализационные люки. Проблем с ножом в будущем использовании не возникнет.

Рапидный сплав довольно вынослив к нагрузкам, предназначен к длительным нагрузкам. Правильное изготовление клинка гарантирует все доступные его качества. Дадим краткую инструкцию по изготовлению клинка своими руками из ходовой стали марки Р6М5.

Самодельный нож из быстрореза.

Требуемые материалы и инструменты

Сплав довольно стоек к механическим воздействиям. Сложности при изготовлении возникнут однозначно, бояться их не подобает русскому мастеру. Материалы потребуются:

  • деревянный брусок и эпоксидный клей (для рукояти);
  • кусочек латуни, бронзы либо меди;
  • пропиточный лак, масло.

Полотно ножовки марки стали Р6М5 – заготовка. Защитные очки и перчатки, работа предстоит пыльная и трудоёмкая. Инструментарий следующего типа:

  • УШМ «болгарка», набор дисков различного назначения;
  • тиски, молоток, лобзик, напильники, плоскогубцы;
  • точильный станок, круги к нему с различным зерном;
  • надфиль, дрель и набор свёрл;
  • маркер, наждачная бумага, струбцина;
  • ёмкость с водой.

Рукоять всадного типа подойдёт идеально. Выбор остановить стоит на ней.

Изготовление основного профиля

Шаблоном пользоваться не следует, чертёж маркером выполнить лучше на самом полотне. Специфические качества стали, позволят делать надрезы в соответствии с изображением. А плоскогубцами обламывать по резу, кусочки стали. Чертёж выполняется вместе с хвостовиком.

По окончании процесса получим грубую, черновую заготовку клинка. На точильном станке дорабатываем деталь. Убираем лишний металл, стачивая на круге с крупным зерном. Проточки на хвостовике помогут лучшему склеиванию с деревом.

Скосы и шлифовка клинка

Размечаем симметричные скосы, процесс довольно ответственный, отнестись стоит с аккуратностью. Перегрев стараемся не допускать, окунаем периодически клинок в воду. Для выведения чётких спусков поможет специальное приспособление.

Шлифовка клинка для ножа.

Круг точильного станка необходимо сменить, ставится самое мелкое зерно. Убедившись в симметрии спусков, допустимо произвести первичную заточку заготовки. Заключительная шлифовка производится вручную, с помощью наждачной бумаги.

Попутно изготавливаем больстер, подходящий по размерам кусочек латуни, размечаем под клинок. В соответствии с разметкой необходимо просверлить небольшие отверстия. Затем их расширить при помощи надфиля для вставки клинка.

Изготовление рукояти

Пильную заготовку, обязательно необходимо обернуть скотчем, для продолжения безопасной работы. Деревянный брусок следует разметить и в соответствии с хвостовиком насверлить в нём отверстия. Произвести примерку вместе с больстером. Сидит идеально? Идём дальше:

  1. Можно приступать к склеиванию деталей. Эпоксидку рекомендуют смешивать с деревянной стружкой. Залив в отверстие будущей рукояти клей, вставляем больстер и клинок. Укрепляем конструкцию в струбцину. Оставляем на сутки засохнуть клею.
  2. Высохнув, освобождаем заготовку. Размечаем будущую рукоять и снимаем лишнее лобзиком. Черновой вариант рукояти готов.
  3. Доводим до анатомической или другой формы с помощью наждачной бумаги. Самым мелким зерном обрабатываем в заключение.

Пропитываем рукоять маслом или специальной жидкостью. Это придаст изделию водоотталкивающие качества и меньшую подверженность гниению. Остаётся заточить клинок по всем правилам.

Ручная циркулярка как основа самодельной конструкции

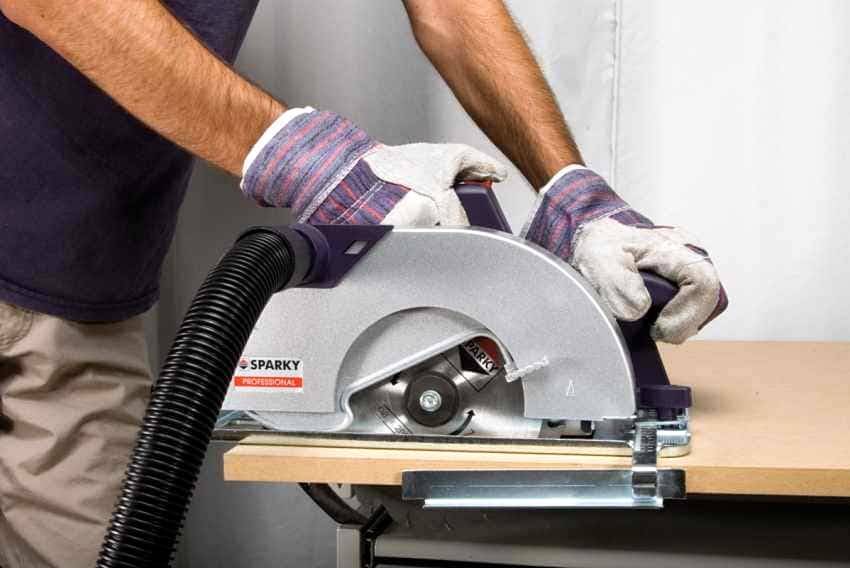

Одним из наиболее популярных инструментов, на основе которых в домашних условиях создаются самодельные пильные конструкции, является дисковая пила (ручная циркулярка). Этим электромеханизмом при помощи круглого диска выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле. Инструмент довольно простой, имеет в наличии все основные элементы, позволяющие сделать из дисковой пилы своими руками циркулярку.

Дисковая пила состоит из следующих частей:

  • электродвигателя;
  • одной или двух ручек;
  • защитного кожуха;

Ручной циркуляркой выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле.

  • удерживающей платформы (для возможности выставления диска);
  • расклинивающего ножа (предупреждает застревание пильного диска в древесине).

Ручные циркулярки выделяются среди других подобных инструментов и некоторыми техническими особенностями. Например, глубину и угол распила допустимо изменять непосредственно в ходе работы. Особые возможности дают погружные пилы. Ими можно выполнять изолированные фрагментарные пропилы необходимого размера.

Точность, качество пиления ручной циркулярки зависят от количества зубцов на диске и от угла их заточки. При большом количестве зубьев качество выше, но несколько снижена производительность.

При изготовлении циркулярки своими руками из ручной дисковой пилы необходимо обращать особое внимание на мощность двигателя

Это очень важно при намерении выполнять значительные объемы работ. Имеет значение и общий вес пилы

Легкие модели подойдут для эпизодических распиливаний

Легкие модели подойдут для эпизодических распиливаний

Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний.

    Глубину и угол распила допустимо изменять непосредственно в ходе работы циркулярки.

Процесс изготовления: пошаговая инструкция

Разметка места крепления пилы к столу

Разметка и крепление ребер жесткости

Столешница под циркулярную пилу в готовом виде

Чтобы сделать качественное сооружение необходимо соблюдать некоторые советы. Процесс состоит из нескольких шагов, представленных в таблице.

ШагиОписание
1Брусок со всех сторон следует подровнять при помощи рубанка. Затем из него собирается каркас будущего стола. В каждой из сторон столешницы нужно просверлить несколько отверстий по 5 мм. Дополнительно по одному сквозному выполняется для ножек изделия.
2В царгах выполняются по несколько отверстий аналогичного диаметра. В ножках выполняют по одному сквозному. Диаметр остается прежний, 5 мм.
3Приступайте к установке шкантов в столешницу. Перед этим они покрываются столярным клеем. Сверху помещают ножки и царги. При наличии струбцин со стяжками изделие следует крепить при помощи их. Когда клей полностью просохнет нужно скрепить царги и ножки, используя специальные крепежи из металла. Дополнительно следует стянуть саморезами. Добавить сооружению надежности и прочности можно, воспользовавшись уголками. Они станут элементом дополнительного крепления, придадут изделию устойчивости. Для короткой стороны достаточно 2 штук, а для длинной подойдут 3.
4Следующий шаг предполагает закрепление пилы на изделии с внутренней стороны. Есть несколько методов осуществить задачу. Для закрепления подойдут болты М4 или бруски с саморезами. Первый случай отличается быстротой и надежностью. Второй метод не предполагает дополнительных отверстий, что избавляет от необходимости сверления. Нужно проделать выпил в брусках, ширина которого равна габаритам площадки пилы. Далее саморезы и бруски с обеих сторон скрепляют оборудование и столешницу
5После установки пилы понадобится еще брусок большего размера. Его, используя саморезы, закрепляют на основании конструкции. Прикручивание осуществляется на отметках, сделанных при выставлении платформы в ровное положение. Указанные манипуляции помогут, снимая пилу, возвращать ее обычно быстро без поиска разметок
6Диск пилы устанавливается на положенное место. Основа пропиливается для получения продольного отверстия. Затем изделие нужно перевернуть
7Затем начинают изготовление параллельного упора. От фанеры отпиливаются две полоски. Их длина должна совпадать с шириной стола. В среднем эти габариты равны 10 см. Углы следует скруглить
8Полученные полосы шлифуются. Их нужно скрепить под углом саморезами. Внутрь следует прикрутить уголок из металла
9Если нужно закрепить на основе упор и сооружение будет использоваться часто, следует прикрепить направляющую так, чтобы она находилась перпендикулярно диску. Прикрепите ролик на нижней части. Это позволит ему двигаться.

Крепление ножек к столу

Крепление пилы к столешнице

Фиксирование пусковой кнопки

Конструкция выполнена и готова к использованию

При выполнении описанных манипуляций важно помнить о соблюдении мер безопасности. Касается и любых манипуляций с дисковой пилой. Регулярно проверяйте положение стола и его крепость

Конструкция должна быть устойчивой, без расшатывания

Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.

Пример изготовленного рабочего стола для циркулярной пилы

Вариант стола для ручной циркулярной пилы с механизмом подъема

Сначала убедитесь в надежном закреплении пилы, только потом включайте ее. Нельзя держать материал распила руками. Это поможет избежать попадания древесины в лицо, когда начнут отскакивать сучки. Дополнительно рекомендуется при работе использовать специальные защитные очки.

Для безопасности обязательно используйте защитные очки

Указанные простые советы помогут избежать травматизма на рабочем месте.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
