Понятие и виды уплотнительных прокладок
Уплотнительные кольца
Уплотнительные резиновые прокладки представляют собой эластичные кольца из вулканизированного натурального или синтетического каучука, предназначенные для герметизации фланцевых и межфланцевых соединений водопроводных трубопроводов. На отечественном рынке они представлены в большом ассортименте, что открывает перед потребителями широкие возможности для выбора.
Согласно ГОСТ 19177-81, резиновые межфланцевые прокладки классифицируются следующим образом:
- По плотности подразделяются на группы: 300, 400, 500 и 600 кг/см3.
- В зависимости от температурных условий эксплуатации выделяют два типа изделий – ПРП-40 (выдерживают температуру от -40 до + 70 градусов) и ПРП-60 (выдерживают температуру от -60 до + 70 градусов).
- В зависимости от формы и размеров они также бывают разными. Уплотнительные каучуковые прокладки могут иметь круглое или прямоугольное сечение. Изделия первой категории более востребованы у потребителей. Их диаметр варьируется от 10 до 60 мм.
Также кольцевые уплотнители могут отличаться по другим характеристикам. Это сопротивление сжатию и уровень остаточной деформации, степень водопоглощения, температурный предел хрупкости и т.д. В зависимости от технических характеристик, их делят на модели высшей и I категории качества. Оба вида изделий в широком ассортименте представлены в каталогах специализированных магазинов.
Монтаж трубопровода с использованием уплотнителя
Резиновый уплотнитель может поставляться в комплекте с трубными изделиями или продаваться отдельно
Если вы самостоятельно приобретаете манжету, необходимо уделить особое внимание соответствию диаметров, ведь большое или маленькое резиновое кольцо не даст необходимого уровня герметичности. Установка труб с использованием резиновой манжеты осуществляется следующим образом:
- Гладкий конец трубопровода очищается от мусора и загрязнений.
- Уплотнительное кольцо вставляется в раструб.
- Поверхность манжеты смазывается мыльным раствором.
- Свободный конец трубопровода заводится в раструб до отметки.
- Производится стыковка труб.
Для чугунных труб подойдут резиновые манжеты стандартного исполнения, в то время как для полиэтиленовых необходимы устойчивые к растягиванию кольца. Это связано с изменением длины трубных изделий при температурной нагрузке.
Соединение труб с уплотнительными кольцами
Особое внимание стоит уделить соединению чугунных труб с пластиковыми. Переход такого рода осуществляется путем установки специального комбинированного фитинга, способ соединения при этом раструбный, а герметичность стыков обеспечивается резиновыми манжетами
Этапы проведения монтажных работ:
- Пластиковый и металлический раструб очищается от мусора, а края обеззараживаются спиртом или растворителем.
- Стенки чугунного раструба смазываются специальным герметиком.
- Манжета из резины одевается на чугунный раструб.
- На другой конец манжеты наносится сантехническая смазка.
- Вставляется свободный конец пластикового трубопровода.
- На этом монтаж можно считать завершенным, соединение такого рода является разъемным, т.е. подразумевает возможность многократного демонтажа при необходимости.
Использование специального уплотнителя из резины при монтаже пресс-фитингов позволяет добиться полной герметичности стыков при минимальных затратах времени.
Стыковка труб
Для установки необходимо совершить такие действия:
- На трубопровод с обеих сторон одевается гайка, зажимной и прижимной элемент, уплотнитель из резины.
- Элементы соединяются, а затем закручивается гайка.
- Надежность соединения обеспечивается деформациями резины.
Параметры
Уплотнительные кольца в целом рассчитаны на воздействие соленой и пресной воды, топлива, смазки и некоторых прочих химически активных веществ. Предельное давление значительно различается для вариантов для подвижных и стационарных соединений. К тому же в первом случае важна скорость движения. Диапазон рабочих температур – от -50 до 130 °C. Отдельные варианты уплотнительных колец характеризуются специфическими значениями названных параметров в зависимости от назначения.
Среди названных материалов полиуретан в 2-3 раза по износостойкости превосходит резину. Поэтому уплотнительными кольцами из него нередко заменяют стандартные резиновые элементы. Силикон и фторсодержащая резина также превосходят по долговечности резину.
При этом любой материал для уплотнительных колец должен соответствовать ряду требований.
- Во-первых, данные элементы должны обладать стойкостью к влиянию химически активных сред.
- Во-вторых, в некоторых случаях требуется термостойкость.
- В-третьих, нередко необходима морозостойкость, определяющая сохранение уплотнительными кольцами эластичности до определенного термического порога.
- В-четвертых, необходимо учитывать воздействие их самих на изделия, с которыми они контактируют, то есть коррозионную активность.
- В-пятых, данные изделия существенно различаются по твердости в зависимости от назначения.
- В-шестых, важна износостойкость.
Жесткостью называют возможность сопротивления деформации. Она определяется на основе соотношения остаточной деформации к силе удара. С ней связана способность к возврату в начальное состояние после устранения напряжений.
Особый тип условий проявляется при использовании уплотнительных колец на границе вакуума и воздуха. В данном случае существенно ускоряются окислительные процессы. Для предохранения изделий от них в состав включают дополнительные компоненты.
Кроме того, при давлении более 10 МПа проявляется кессонный эффект, способный привести к разрушению. Ему хорошо противостоят уплотнительные кольца из плотного и твердого материала.
Выбор уплотнительных колец осуществляют на основе их параметров с учетом условий применения. Так, значение имеют температура и давление. К тому же ввиду того, что рассматриваемые детали подвергаются сжатию и растяжению, важна их способность к возврату в начальное состояние. Также при выборе уплотнительных колец имеет значение размер. Требуемое значение определяется на основе параметров соединения.
Для отображения основных характеристик уплотнительных колец разработана система маркировки. Полное обозначение представлено пятизначной цифровой комбинацией. Первые три числа отражают диаметр: первое – штока, второе – цилиндра (диаметр изделия, на который рассчитан уплотнитель, при этом для плотного прилегания диаметр его самого немного меньше), третье –сечения (*10). Четвертое число означает группу точности, пятое – группу материала (0-3 – бутадиен-нитрильный каучук, 4-6 — фторкаучук).
Нужно учитывать, что вид маркировки определяется типом уплотнительного кольца. Полные маркировки применяются редко.
Форма сечения и размеры
Подбирать диаметр уплотнительного кольца следует строго исходя из размера трубы. Обычно непосредственно на корпусе кольца указывается две или три цифры. Первые две цифры обозначают внутренний и наружный диаметр, третья – высоту. Измеряются данные значения в миллиметрах. Кроме того, дополнительно может указываться уровень выдерживаемого давления.
Сами уплотнители могут быть следующих видов:
- Герметизирующие, то есть применяемые для стыковки труб и фитингов с одинаковым рабочим диаметром. Могут быть наружного или внутреннего исполнения. Наружные уплотнители одевают прямо на конец трубопровода, внутренние вставляются в специальную установочную канавку внутри трубы;
- Уплотнители-переходники. Предназначены для соединения элементов разного диаметра.
При этом внутри полиэтиленовых и полимерных труб обычно уже предусмотрен уплотнитель. Дополнительно он приобретается, обычно, для установки фасонных изделий, к примеру, крестовин.
По форме резиновые кольца могут быть:
- Круглые в сечении. Обеспечивают надежное и герметичное соединение. Однако, пользоваться такими изделиями не всегда удобно. Требуется использование смазки. Кроме того, зачастую приходится снимать фаску с гладкого участка трубы, вставляемого в раструб. Нередко вставляемый конец просто выталкивал кольцо из канавки, в этом случае ни о какой герметичности соединения не может быть и речи;
- Одно- и двулепестковые обеспечивают высокий уровень герметичности и надежности соединения. Отличаются простотой монтажа;
- Плоские и квадратные в сечении.
Особая разновидность резинового уплотнителя – манжета. Она обычно применяется для соединения чугунной канализации или для перехода с пластикового трубопровода на чугун. Представляет собой такое изделие гофрированную насадку из резины.
Применение уплотнительных изделий прямоугольной формы
Набор колец квадратной формы может быть использован для уплотнения статического соединения, или же подвижного, но имеющего небольшую амплитуду. В частности это касается уплотнения фланцевого соединения, или установки запорной арматуры.
Набор резиновых колец, имеющих прямоугольное сечение, может быть использован при прокладке трубопровода различного предназначения, так как подобные изделия могут обеспечить оптимальную герметизацию.
В качестве рабочей жидкости может выступать вода, причем как горячая, так и холодная, кислоты и щелочи, различные виды газов и пара. В процессе установки уплотнителей прямоугольного сечения допускается сжатие от 0.1 до 0.2 миллиметра, тем более что и герметичности соединения удается достигнуть в результате смещения уплотнителя посредством давления рабочей среды.
Прямоугольные уплотнители
Набор колец прямоугольного сечения имеет специальные обозначения, позволяющие определить возможность использования каждого изделия в той, или иной ситуации. Первая цифра в данном случае обозначает диаметр штока, вторая – диаметр цилиндра и третья высоту самого кольца. Каждое изделие прямоугольного сечения должно соответствовать ГОСТ 15180-86.
Уплотнение неподвижных соединений
Наиболее распространенным средством уплотнения неподвижных соединений деталей являются прокладки из легко деформируемых материалов: свинца, меди, алюминия, технического картона, плотной бумаги, паронита, асбеста, резины сплошной или с тканевой прослойкой и различных пластмасс (хлорвинила, фторопласта, кожи, фибры) (табл. 1).
Таблица 1. Материалы, применяемые для изготовления прокладок
| Материал | Рабочая среда | Температура среды, °С | Рабочее давление среды, кГс/см2 |
| Свинец | Кислоты | – | 2 |
| Резина сплошная | Вода, воздух, вакуум | 30 | 3 |
| Картон технический промасленный | Вода, нефть, масло | 40 | 10 |
| Паронит | Воздух | 60 | 50 |
| Резина с парусиновой прослойкой | Вода, воздух | 60 | 6 |
| Резина с металлической сеткой | Вода, воздух | 90 | 10 |
| Полотно армированное | Вода, воздух | 150 | – |
| Медь | Пар | 250 | 35 |
| Асбометалл с медной оболочкой | Пар | 250 | 35 |
| Алюминий | Пар | 300 | 20 |
| Алюминий | Нефть, масло | 300 – 400 | 30 – 60 |
| Мягкое железо | Вода, пар | 470 | 100 |
| Нержавеющая сталь | Пар | 500 | 120 |
| Полихлорвинил | Кислоты, бензин | 60 | 40 |
| Паронит УВ | Бензин, керосин, масло | 100 | 75 |
| Паронит Л и ЛВ | Вода, пар | 375 | 40 |
| Асбест | Отработанный пар, горячие газы | 450 | 1,5 |
При ремонте устройств пневматических и гидравлических систем необходимо следить за тем, чтобы форма прокладок соответствовала прилегающим поверхностям обеих деталей. Выбор толщины и материала прокладки имеет большое значение для герметичности соединения. Необходимо учитывать возможность сжатия материала прокладки (с учетом ее толщины) с тем, чтобы компенсировать отклонение от параллельности уплотняемых плоскостей соединяемых деталей.
Картонные и бумажные прокладки не должны иметь вырванных мест и разрывов. Поверхность прокладки должна быть ровной, чистой, без морщин и складок. Неравномерность толщины прокладок допускается не более 0,1–0,15 мм по всей поверхности. Для предохранения от размокания картонные и бумажные прокладки предварительно пропитывают олифой или машинным маслом. Перед пропитыванием прокладки рекомендуется смочить горячей водой и высушить. При этом прокладка набухает, пористость ее увеличивается и она лучше пропитывается горячим маслом (20–30 мин). Картонные и бумажные прокладки применяют для уплотнения стыков деталей, по которым перемещается вода или масло и др. под давлением.
Уплотняемые поверхности должны быть чистыми, без забоин и заусенцев. Отверстия на прокладках и на соединяемых стыках должны совпадать, возможное перекрытие должно быть не более 0,1 диаметра отверстия.
Замкнутые кольцевые канавки на уплотняемых поверхностях деталей улучшают уплотнение, а поперечные резко ухудшают его. Картонные и бумажные прокладки ставят на нитролаке или маслостойком клее.
1.1. Резиновые кольца
Более совершенными уплотнениями подвижных и неподвижных соединений являются резиновые кольца из маслостойкой резины (рис. 1). Начальное уплотнение соединений с круглыми кольцами обеспечивают деформацией кольца в канавке, так как глубину канавки под кольцо делают меньше его диаметра.
Рис. 1. Уплотнение неподвижных соединений деталей: а — прокладка; б — резиновое кольцо или шнур
Ширину канавки делают такой, чтобы кольцо в ней свободно размещалось в сжатом состоянии (при отсутствии начальной деформации кольцо уплотнять не будет). При воздействии давления кольцо расширяется и дополнительно уплотняет зазор. Резиновые кольца применяются для герметизации подвижных и неподвижных соединений, работающих при давлениях до 25 МПа, при давлениях свыше 10 МПа под кольца ставят защитные шайбы из фторопласта. Кольца круглого сечения могут работать при температуре от –50 до +100° С в зоне уплотнения. При монтаже кольца закладываются в прямоугольные канавки с обжатием по поперечному сечению в пределах 5–6%. Срок службы колец круглого сечения зависит от качества обработки поверхностей трения металла детали о резину (обычно не менее 1,25 Ra), сорта, твердости, упругости (эластичности) резины.
Достоинствами колец круглого сечения являются компактность, надежность работы, небольшие потери на трение и нетребовательность в уходе при эксплуатации.
Особенности монтажа и восстановление эластичности изделий
Монтаж изделий
Необходимость установки новых уплотнительных колец возникает как во время монтажа трубопровода и подключения недавно купленной сантехники, так и при выходе из строя старой прокладки
В любом случае, важно, чтобы эта работа была выполнена грамотно
Вы можете обратиться к услугам профессионального сантехника или попытаться заменять прокладку самостоятельно. Для этого понадобятся разводной ключ, плоскогубцы и отвертка. Все работы должны выполняться поэтапно:
- Сначала следует перекрыть воду.
- Демонтировать конструкцию (открутить фланец, снять бочок с унитаза, разобрать кран или др.).
- Снять старую прокладку и очистить от загрязнений место, где она стояла. Используйте для этого ветошь.
- Установить новую прокладку на место старой и обработать ее поверхность силиконовым герметиком (при необходимости).
- Собрать обратно узел трубопровода, закрутить все гайки, добиться полной герметичности соединений.
- По прошествии 2 часов (время застывания силиконового герметика) открыть подачу воды.
В некоторых случаях вместо замены старой резиновой прокладки достаточно восстановить ее эластичность. Если сантехникой долгое время не пользовались, и вода не поступала в систему, уплотнитель может пересохнуть. В таком случае нужно снять прокладку и поместить ее в керосин (на 3 часа) или в нашатырный спирт, разведенный с водой в соотношении 1:7 (на полчаса).
Особенности и назначение
Любое соединение, будь то соединение сантехники или же трубок в двигателе нуждается в качественной герметизации. В противном случае есть большой риск появления протечек.
Протечки – это всегда большая проблема. В одних случаях от них больше вреда, чем неудобств. В других появление протечки способно привести к катастрофическим последствиям.
Раньше протечки устранялись двумя способами:
- сваркой;
- обмазыванием соединение герметиками.
Со сваркой вы наверняка знакомы. Сборка трубопроводов посредством сварки чрезвычайно популярна. Этот способ позволяет из любого количества частиц создать полностью монолитную систему. Сваренные трубы не протекают, не боятся перепадов давлений. Соединив их однажды, вы можете забыть об их обслуживании.
Однако без очевидных минусов тоже не обошлось. Сваривая металл, мы так сказать, отрезаем себе пути отступления. Единожды приваренные трубы уже не разобрать. Их невозможно модифицировать, изменять и ремонтировать.
В случае появления такой необходимости придется буквально вырезать часть трубы, а затем повторять весь процесс заново.
Второй способ – наружная герметизация. Он немного удобнее сварки за счет того, что соединение в итоге все же можно разобрать, однако слой герметика при этом разрушается. То есть от ненужного повторения рабочих этапов уйти не удалось.
Другое дело – применение уплотнительных колец. Их появление на рынке произвело настоящий фурор. Ведь кольцо делало работу сантехников проще и быстрее, а также полностью решало задачу подготовки будущего трубного соединения к герметизации.
Уплотнительное кольцо, не имеет значения где мы его монтируем, хорошо защищает трубы от протечки. По большому счету, установив резиновые или силиконовые кольца единожды, вам больше не придется о них вспоминать.
Процесс разборки соединения тоже упростился до невозможности. В нужный момент кольцо достаточно просто снять.
Оно не повреждается (исключение составляют экземпляры, что длительное время находились в агрессивной среде, типа канализации, но даже в этом случае коэффициент разрушения минимален) то есть его допустимо использовать снова и снова, столько раз, сколько это необходимо.
Сферы применения
Сфера применения уплотнительных колец очень широка. Не стоит заблуждаться, отдавай предпочтение одной только канализации или системам водоснабжения. Мобильные уплотнения, коими кольца и являются, необходимы и в машиностроении, авиационной промышленности и т.д.
Без уплотнителей никак не обойтись при постройке инструментов, работающих на системах передачи жидкости. Самый очевидный пример – гидравлика.
Гидравлические системы передачи усилий известны всем. Они встречаются в различных инструментах, в особенности распространены в строительстве.
Здесь гидравлические насосы задействуют для гибки труб, поднятия тяжестей, сверления, обжимания и т.д.
Гидравлический насос тоже надо герметизировать, однако делается это так, чтобы в любой момент у человека имелась возможность разобрать насос, почистить его, сменить жидкость и т.д. Аналогичным образом дела обстоят в машиностроении.
Впрочем, обычный человек с модифицированием движка внутреннего сгорания или гидравлического насоса практически не сталкивается. Чего не скажешь о системах канализации и водоснабжения. А ведь в них набор уплотнительных колец выполняет не менее важные функции.
Их наклеивают внутрь на раструбные соединения. Таким образом, принцип скрепления канализации упрощается до невозможности.
Для канализации также рекомендуется покупать набор колец из материала, что не поддается воздействию агрессивной среды. При этом нет нужды переплачивать за безвредные для человека уплотнители, например, силиконовые. Обычная промышленная резина тоже подойдет.
С системами водоснабжения ситуация немного иная. Здесь сами по себе уплотнительные манжеты и кольца не столь популярны.
Сантехник не будет отдельно покупать набор колец, так как большинство из них уже встроены в готовые фитинги. В частности, практически все обжимные и компрессионные фитинги содержат в себе резиновые или силиконовые уплотнители.
В промышленных трубопроводах набор уплотнителей применяется при сборке фланцевых соединений. По большому счету, во фланцах без колец вообще никак не обойтись, потому как обычное стягивание болтами не дает нужного качества герметичности.
Для герметизации фланцев покупают набор колец специального размера. Необходимо выбрать уплотнитель, что точно подходит под канавку или прорезь внутри фланца. Все размеры канавок и уплотнителей легко определяются через ГОСТы.
Характеристики и сферы применения уплотнительных манжет
В тех соединениях, которые используют подвижную конструкцию из осей и штоков, совершающую поступательные или вращательные движения используются так называемые манжеты. Манжета имеет внутренний и внешний диаметры, а для увеличения ее прочности применяется специальное армирование.
Резиновые манжеты могут иметь различные сферы применения и конструктивные особенности. По этим признакам могут быть разделены на соответствующие группы:

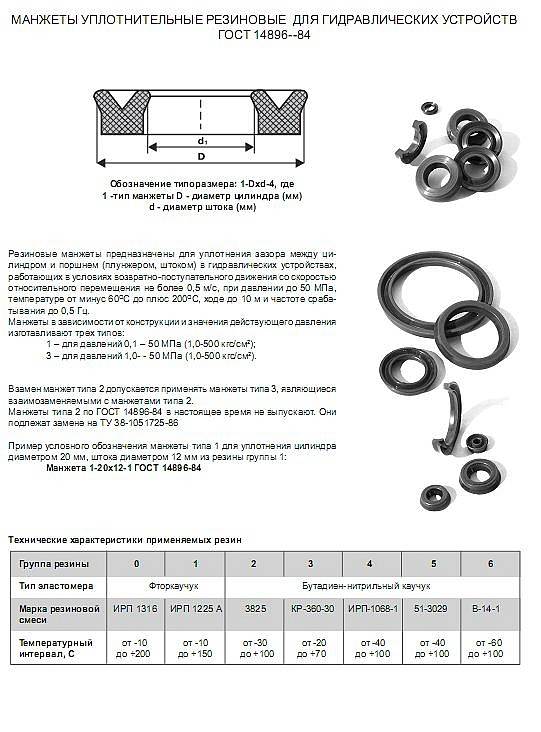

- Манжеты армированные, которые соответствуют ГОСТ 8752-79, могут использоваться в тех случаях, когда в качестве рабочей среды выступают дизельное топливо, минеральное масло, а также вода.Манжеты неармированные, соответствующие ГОСТ 6678-72 используются в пневмоагрегатах, компрессорах и других приспособлениях.Неармированные манжеты, соответствующие ГОСТ 14896-84 могут применяться в гидравлических устройствах.Манжеты соответствующие ТУ 38-1051725-86 применяются для герметизации поступательно перемещающихся узлов.Кольцо уплотнительное на форсунки
Монтаж трубопровода с использованием уплотнителя
Резиновый уплотнитель может поставляться в комплекте с трубными изделиями или продаваться отдельно
Если вы самостоятельно приобретаете манжету, необходимо уделить особое внимание соответствию диаметров, ведь большое или маленькое резиновое кольцо не даст необходимого уровня герметичности. Установка труб с использованием резиновой манжеты осуществляется следующим образом:
- Гладкий конец трубопровода очищается от мусора и загрязнений.
- Уплотнительное кольцо вставляется в раструб.
- Поверхность манжеты смазывается мыльным раствором.
- Свободный конец трубопровода заводится в раструб до отметки.
- Производится стыковка труб.
Для чугунных труб подойдут резиновые манжеты стандартного исполнения, в то время как для полиэтиленовых необходимы устойчивые к растягиванию кольца. Это связано с изменением длины трубных изделий при температурной нагрузке.
Соединение труб с уплотнительными кольцами
Особое внимание стоит уделить соединению чугунных труб с пластиковыми. Переход такого рода осуществляется путем установки специального комбинированного фитинга, способ соединения при этом раструбный, а герметичность стыков обеспечивается резиновыми манжетами
Этапы проведения монтажных работ:
Этапы проведения монтажных работ:
- Пластиковый и металлический раструб очищается от мусора, а края обеззараживаются спиртом или растворителем.
- Стенки чугунного раструба смазываются специальным герметиком.
- Манжета из резины одевается на чугунный раструб.
- На другой конец манжеты наносится сантехническая смазка.
- Вставляется свободный конец пластикового трубопровода.
- На этом монтаж можно считать завершенным, соединение такого рода является разъемным, т.е. подразумевает возможность многократного демонтажа при необходимости.
Использование специального уплотнителя из резины при монтаже пресс-фитингов позволяет добиться полной герметичности стыков при минимальных затратах времени.
Стыковка труб
Для установки необходимо совершить такие действия:
- На трубопровод с обеих сторон одевается гайка, зажимной и прижимной элемент, уплотнитель из резины.
- Элементы соединяются, а затем закручивается гайка.
- Надежность соединения обеспечивается деформациями резины.
Наши события
18 февраля 2022, 09:47
RusCable Live – Кабельный авангард. Эфир 18.02.2022 в 12:00
14 февраля 2022, 14:15
Такая разная история развития “ГЕРДЫ”. Продолжения проекта
14 февраля 2022, 13:27
RusCable Insider #257 – “Герда” сохраняет историю. Что не так с ПВХ-пластикатами? Итоги заседания “Антиконтрафакт” и электробэтмобиль
11 февраля 2022, 10:12
RusCable Live – Неделя кабельной науки. Эфир 11.02.2022
7 февраля 2022, 17:12
Интервью с Александром Тарасенко: “Когда ты видишь результаты труда — это и есть мотивация”
7 февраля 2022, 10:31
RusCable Insider #256 – Xinming спонсор Cabex 2022. Высоковольтное импортозамещение, интервью с ККЗ и почему мир не перейдет на “чистую энергию”?
Применение
Резиновые уплотнители представляют собой кольцо с круговым поперечным сечением. При монтаже обычно оно размещается в специальной посадочной канавке. Изготавливаются такие изделия из резины синтетического происхождения и аналогичных материалов. Герметизирующий эффект достигается за счет как осевого, так и радиального сжатия изделия.
Резиновые уплотнители нашли широкое применение, их используют при монтаже трубопроводов следующих типов:
- Канализационные системы;
- Ливневые системы отвода талой и дождевой воды;
- Водопроводные системы бытового использования. Отметим, что большая часть труб для монтажа этой системы уже оснащена резиновыми уплотнителями;
- Для промышленных трубопроводов, монтаж которых производится с применением фланцев;
- Для нефте- и газопроводов.
Монтаж трубопровода с использованием уплотнителя
Резиновый уплотнитель может поставляться в комплекте с трубными изделиями или продаваться отдельно
Если вы самостоятельно приобретаете манжету, необходимо уделить особое внимание соответствию диаметров, ведь большое или маленькое резиновое кольцо не даст необходимого уровня герметичности. Установка труб с использованием резиновой манжеты осуществляется следующим образом:
- Гладкий конец трубопровода очищается от мусора и загрязнений.
- Уплотнительное кольцо вставляется в раструб.
- Поверхность манжеты смазывается мыльным раствором.
- Свободный конец трубопровода заводится в раструб до отметки.
- Производится стыковка труб.
Для чугунных труб подойдут резиновые манжеты стандартного исполнения, в то время как для полиэтиленовых необходимы устойчивые к растягиванию кольца. Это связано с изменением длины трубных изделий при температурной нагрузке.
Соединение труб с уплотнительными кольцами
Особое внимание стоит уделить соединению чугунных труб с пластиковыми. Переход такого рода осуществляется путем установки специального комбинированного фитинга, способ соединения при этом раструбный, а герметичность стыков обеспечивается резиновыми манжетами. Этапы проведения монтажных работ:
Этапы проведения монтажных работ:
- Пластиковый и металлический раструб очищается от мусора, а края обеззараживаются спиртом или растворителем.
- Стенки чугунного раструба смазываются специальным герметиком.
- Манжета из резины одевается на чугунный раструб.
- На другой конец манжеты наносится сантехническая смазка.
- Вставляется свободный конец пластикового трубопровода.
- На этом монтаж можно считать завершенным, соединение такого рода является разъемным, т.е. подразумевает возможность многократного демонтажа при необходимости.
Использование специального уплотнителя из резины при монтаже пресс-фитингов позволяет добиться полной герметичности стыков при минимальных затратах времени.
Стыковка труб
Для установки необходимо совершить такие действия:

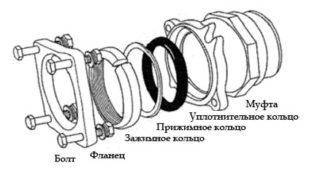

- На трубопровод с обеих сторон одевается гайка, зажимной и прижимной элемент, уплотнитель из резины.
- Элементы соединяются, а затем закручивается гайка.
- Надежность соединения обеспечивается деформациями резины.
Выбор уплотнительных колец
Уплотнительное кольцо из резины применяется при сооружении:
- канализационных трубопроводов с использованием раструбных соединений;
- водопроводов бытового назначения. Как правило, резиновые кольца для уплотнения стыков уже имеются в различных видах соединительных фитингов (компрессионные, обжимные и так далее);
- промышленных водопроводов, которые собираются при помощи фланцев;
- газопроводов разного назначения.
При выборе уплотнителя необходимо руководствоваться следующими параметрами:
- видом материала, использованного для изготовления кольца;
- формой и размерами прокладки.
Разновидности материалов изготовления
Уплотняющие кольца могут быть изготовлены из следующих видов материалов:
- Резины. Такие виды колец отличаются невысокой стоимостью, разнообразием форм и размеров, возможностью использования при прохождении среды с низкой или высокой температурой, а также для трубопроводов, проводящих химически активные вещества, например, нефтепродукты. Уплотнители из резины устанавливаются на различные виды труб: пластиковые, стальные, чугунные и так далее и могут применяться при сооружении канализационных систем, систем водоснабжения, в том числе и питьевого водоснабжения, газоснабжения и так далее.
- Силикона. Силиконовые уплотнители преимущественно используются в трубопроводах, проводящих питьевую воду. В отличие от резинового кольца силиконовое никак не влияет на качество питьевой воды, что и обуславливает область его применения. Однако стоимость таких уплотнителей выше, чем у колец из резины.
Уплотнительные кольца, изготовленные из силиконa
Каучук. Основным преимуществом каучуковых колец для уплотнения является низкая стоимость, но такие изделия нельзя устанавливать на канализацию и трубопроводы с активными средами, так как при воздействии химических составов каучук разрушается, что приводит к разгерметизации соединения.
Наибольшей популярностью как на бытовом, так и на промышленном уровне пользуются резиновые уплотнители, так как они являются наиболее универсальными.
Формы и размеры уплотнительных колец
После подбора материала уплотнительного кольца рекомендуется уделить внимание таким параметрам, как форма и диаметр герметизирующего изделия, которые должны полностью соответствовать параметрам трубы. Резиновые уплотнители бывают:. Резиновые уплотнители бывают:
Резиновые уплотнители бывают:
- круглого сечения (рисунки выше). Кольца такой формы преимущественно применяются при сооружении безнапорных и напорных водопроводов, а также газопроводов. Кольца именно такой формы устанавливаются в большинство соединительных фитингов;
- квадратного или прямоугольного сечения. Такие герметизирующие кольца используются при сооружении фланцевых соединений.
Уплотнители прямоугольной и квадратной формы
Кроме формы кольца уплотнения могут отличаться по толщине. Бывают плоские и объемные уплотнители с разным значением данного параметра. Плоское кольцо надевается на трубу с раструбом в заводских условиях, поэтому приобрести такие уплотнители отдельно, как правило, практически невозможно.
Уплотнитель для раструбного соединения
Отдельным видом уплотнительных колец является резиновая манжета, которая преимущественно применяется для чугунных труб канализационной сети. Манжета представляет собой резиновую насадку и может быть любой формы и любых размеров.
Специальный уплотнитель для канализации
При помощи манжет также можно соединять трубы, изготовленные из разных материалов, и присоединять к канализации сантехнические приборы.
