Как правильно проводить ремонт электролобзика своими руками?

Профилактика инструмента

Систематические профилактические мероприятия способны продлить срок эксплуатации инструмента. Перед тем как приступить к работе нужно выполнить разбор лобзика: окрутить винты, раскрыть корпус. Хлопчатобумажной тряпкой, смоченной в спирту, убрать старую смазку со всех деталей. В инструкции указаны точки нанесения смазки. Данную процедуру следует выполнить именно на этом этапе.

Чтобы электролобзик долго исправно работал, ставить только родные качественные запасные части. Пильные полотна, выработанные на 70%, надо менять. Запрещено очень сильно затягивать пилку. Нельзя, чтобы инструмент испытывал сильные механические нагрузки. Один раз в неделю необходимо проводить чистку от скопившейся в нем стружки и пыли. Надо использовать возможность подключения к лобзику пылесоса или пылесборника. Обрабатывать специальной смазкой основание опорного ролика. Для смазки применяют состав WD-40. В обязательно порядке чистить от механических частиц вентиляционную решетку.

Профилактика является залогом эффективной и безупречной работы электролобзика

К поломке несущего штока приводят удары и падения лобзика. При распиле очень плотных материалов пользоваться специальными приспособлениями.

Для каждого материала есть свой наилучший режим работы:

• угол наклона;
• скорость и прочее.

После выполнения работ инструмент обрабатывать техническими кистями.

Причин, по которым электролобзик начинает некорректно работать или вовсе выходит из строя, много. Чтобы исключить большинство из них надо бережно и грамотно его эксплуатировать, заранее узнать с каким видом материалов он работает, какие пильные полотна использовать. Со всем этим можно познакомиться, внимательно изучив инструкцию. Во время работы следить за тем как ведет себя инструмент. В случае появления странных признаков, горелого запаха, вибрации резку следует прекратить, инструмент осмотреть. Своевременно выявленная и устраненная поломка продлит технике жизнь.

Топ-10 надежных электролобзиков

Управление электролобзиком

Если заготовка не является устойчивой, закрепите ее зажимами или в тисках. Удалите все препятствия, такие как застежки в зоне резки. Установите лезвие в пилу (см. ниже).

Надеть защитные очки, подключить пилу и нажать на спусковой крючок. Дайте пиле достичь рабочей скорости, затем медленно продвиньте полотно в заготовку. Удерживайте за ручку одной рукой, и используйте другую, чтобы направлять пилу. Не создавайте давление и не блокируйте вентиляционные отверстия.

Управление электролобзиком.

Держите шнур питания на одной стороне и позади себя. Перед тем как снять пилу с заготовки, для начала отпустите триггерный переключатель и дайте полотну полностью остановиться.

После каждого использования электролобзика отсоединяйте ее от сети и очищайте основание узла вала лезвия, втулку и валик старой зубной щеткой. Надев защитные очки, продуйте сжатый воздух через вентиляционные отверстия в основании узла лезвия.

Замена штока

Процедура по извлечению испорченного штока с установкой нового, достаточно тривиальна и сводиться к банальному разбору инструмента. В зависимости от конструкции электролобзика, получить доступ к элементу можно путем откручивания передней панели или боковой, если первая отсутствует. Неисправный шток вынимается и на его место ставиться новый

При установке следует обратить внимание на подвижные металлические части, расположенные на основании штока. Их необходимо расположить таким образом, чтобы они попадали в пазы верхнего крепления и металлической рамки служащей основанием штока. Собранную конструкцию, необходимо обильно смазать густой смазкой, такой как литол-24

Более наглядную демонстрацию замены штока, можно увидеть в нижеприведенном видеоролике про ремонт лобзика фиолент своими руками

Собранную конструкцию, необходимо обильно смазать густой смазкой, такой как литол-24. Более наглядную демонстрацию замены штока, можно увидеть в нижеприведенном видеоролике про ремонт лобзика фиолент своими руками.

Пилкодержатели на лобзиках — слабое звено и его ремонт

Для замены пилкодержателя на лобзиках, не понадобится даже разбирать инструмент. Ведь крепятся они к штоку инструмента посредством одного или нескольких винтов. Однако есть пилкодержатели, для замены которых не обойтись без демонтажа штока с лобзика.

Общая информация о конструкции пилкодержателей на лобзиках имеет следующий вид:

• Устройства классифицируются на два типа — быстрозажимные и обычные. Быстрозажимные более популярны, однако в силу их сложной конструкции, возникают трудности с заменой
• Быстрозажимные головки пилкодержателей классифицируют на три основных вида — радиальные, боковые и фронтальные. Если радиальные головки являются наиболее популярными, то боковые и фронтальные встречаются редко. Однако если инструмент имеет быстрозажимную боковую или фронтальную головку, то запчасти для нее найти будет невозможно. Для этого понадобится заказывать деталь у производителя
• Быстрозажимные радиальные головки пилкодержателей — состоят из основания, которое при смещении, открывает отверстие для закрепления полотен посредством утапливания шариков, а также пружины и стопорных колец для фиксации. Чтобы разобрать головку и снять его со штока, понадобятся щипцы для съема стопорных колец. Конструкция простая и примитивная, а для ремонта или замены не понадобится разбирать весь инструмент
• Пилкодержатели быстрозажимные на лобзиках имеют аналогичный механизм работы, как патроны перфораторов. В основе механизма лежат два шарика, который фиксируют полотна за их выступы

Неисправность головки лобзика выявляется по такому признаку, когда полотна не держатся, и при воздействии на материал, выпадают из крепления. Ниже показан пример изношенного крепления пилкодержателя, который подлежит замене.

Подробное видео описание, как заменить пилкодержатель на электролобзике, представлено в материале.

https://youtube.com/watch?v=eKrCs6UzN_g%3F

Электролобзик Метабо: идеальный по качеству, но сложный в ремонте

Одним из лучших электролобзиков, представленных на мировом рынке, являются модели немецкой компании Метабо. В нем хорошо все. Большая мощность, алюминиевый корпус, устройство маятникового хода. К тому же, инструмент напичкан электроникой, позволяющей настраивать лобзик на индивидуальные программы для каждого вида реза. А рез просто идеальный и по качеству, и по прямолинейности. Электроинструмент Метабо – это лучший электролобзик на сегодняшний день.

Но не вечный. Поломки случаются и здесь. Причины могут быть самые разные. Но как показала практика, слабым местом является механика. После значительных нагрузок, а в частности, пиления металла, она может выйти из строя.

Как правило, не выдерживает ось на кронштейне подшипника, рычаг и шток. Для восстановления инструмента все запчасти лучше приобрести оригинальные, а сборку выполнить в сервисном центре силами специалистов.

При самостоятельной сборке электролобзика Метабо нужно в обязательном порядке наносить на все трущиеся поверхности смазку Castrol LMX с добавлением пластичной смазки РиМЕТ в соотношении 3:1.

Хранение инструмента

Чтобы инструмент служил долго и исправно, важно не только соблюдать правила его эксплуатации, но и правильно хранить. Лучшим вариантом считается содержание лобзика в кейсе от изготовителя

Такой чемодан удобен как для хранения запасных частей, так и для транспортировки. Но не всегда инструмент продаётся с кейсом. В таком случае нужно знать, что лобзик, как любой электроинструмент, боится воды и избыточной влажности воздуха. Поэтому хранить его нужно в сухом, хорошо проветриваемом месте. Картонная или деревянная коробка послужит защитой от механических повреждений. Если склад неотапливаемый, то в холодное время года, перед началом работы инструмент должен «оттаять» в тёплом помещении 20–25 минут. За это время смазка редуктора снова станет эластичной.

Штатный кейс для хранения и транспортировки лобзика Макита

Используя электролобзик в домашнем хозяйстве, не стоит пренебрежительно относиться к правилам личной безопасности. Во время работы нельзя отвлекаться, разговаривать по телефону или делать другие дела. Для защиты глаз и органов дыхания рекомендуется использовать респиратор и защитные очки. Применение самодельных насадок оправдано тогда, когда они не представляют опасности для здоровья и успешно прошли предварительные испытания.

Правила работы с этим электроинструментом

• Вовремя меняйте полотно, тупой пилкой ровный рез не сделать, а двигатель будет работать с перегрузкой.
• При работе с тонкими материалами подкладывайте лист фанеры, так не образуется задиров.
• Чтобы продлить срок эксплуатации пилки надо при резке металлов обеспечить смачивание ее водой.
• Используя низкую скорость пиления, делайте частые перерывы, так как двигатель в таком режиме быстро нагревается.
• Применяйте только соответствующие материалам пилки.
• Все манипуляции с рабочими частями электролобзика проводите с инструментом, отключенным от сети.
• Не допускайте попадания влаги внутрь корпуса.
• Не перегружайте двигатель при длительной работе.

Материал подготовлен Ириной Шандрук специально для bydom.ru.

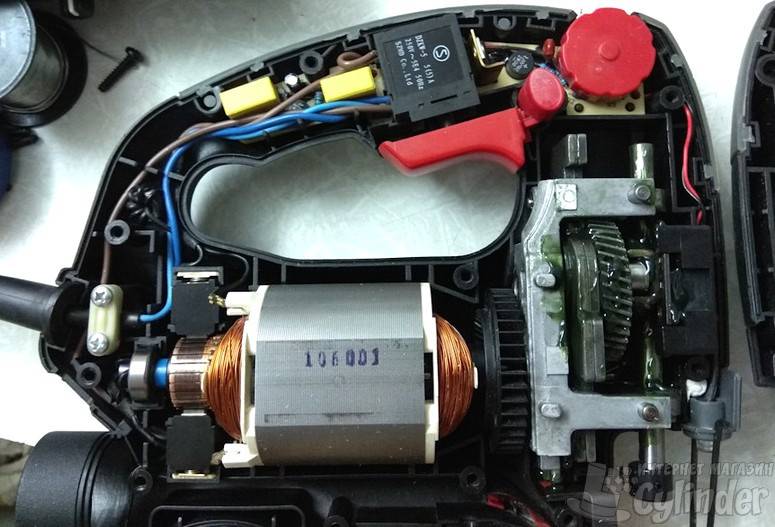

Устройство и принцип работы электролобзика

Рисунок 1 – Устройство электролобзика Электролобзик — это универсальный инструмент для резки разных, преимущественно листовых, материалов:

• фанера;
• МДФ, ДСП или ДВП;
• гипсокартон;
• пластик;
• массив дерева (толщиной до 9 см, в зависимости от рабочей длины пилки).

Кроме этих материалов, электролобзик способен резать алюминиевые или стальные листы, надо только установить специальную пилку с мелким зубом. В отличие от дисковых пил, лобзик выполняет криволинейный рез, позволяя мастеру вырезать контуры различных геометрических фигур. Устройство несколько сложнее, чем у других электроинструментов, поскольку для работы необходимо преобразовать осевое вращение электродвигателя в возвратно-поступательное движение в направлении, перпендикулярном оси вращения ротора. Эту задачу решает специальный механизм, расположенный в передней части инструмента. Он обеспечивает движение штока вверх-вниз.

Для удобства и безопасности работы имеется опорная плита, скользящая по поверхности обрабатываемого материала. Пилка крепится к нижней части штока с помощью зажимного винта. Все элементы установлены в пластиковый корпус, верхняя часть которого является рукояткой с нажимной кнопкой и регулятором частоты вращения. Кроме основных функций имеется регулятор маятникового движения пилки, облегчающий резку плотных и твердых материалов. Опилки частично сдуваются с помощью крыльчатки, установленной на валу двигателя и выполняющей функции вентилятора.

Правила ровного пила электролобзиком

• Для идеально ровного пила необходимо использовать приспособление с увеличенной частотой движения полотна. Лучше выбрать большую пилку. В качестве направляющей подойдет доска. Предварительно подготавливают 2 струбцины с заготовкой и направляющей. Чтобы лобзик был свободно расположен, его кладут на возвышение. Рулеткой измеряют ширину материала, рисуют пометки, делают из них одну черту с помощью линейки.
• Направляющую кладут в нескольких сантиметрах от отреза. Ее прикрепляют струбцинами. Лобзик приставляют режущей частью к линии распила. Соединяют его с направляющей, прикрепляют ее струбциной. Нужно следить, чтобы она не двигалась.
• Те же манипуляции проделывают со другой стороны. Чтобы на дереве не осталось дефектов, зажимать нужно несильно.
• Следующий этап – переход к первой струбцине, проверка ее устойчивости и зажим. После этого включают электролобзик, выставляя самую большую скорость. На маятнике выставляют цифру 2. Пилку устанавливают по линии отреза. Направляющую придавливают к боку платформы и начинают пилить.
• Контролируя положение платформы, инструмент двигают вперед. Когда до конца останется совсем чуть-чуть, отпиленное нужно поддержать, чтобы оно не отломалось. Отрезанные части будут идеально ровными.
• Чтобы пила скользила плавно и легко, некоторые используют сменную пластину. Она бывает из разных материалов. Ее фиксируют на опорной подошве пилы. Шина и адаптер обеспечивают ровный распил.
• Некоторые материалы требуют дополнительного охлаждения. При работе с ними нужно держать возле себя миску с прохладной водой. Ее можно установить на опорной подошве.

Электролобзик – универсальный инструмент, незаменимый в хозяйстве. Знающие люди утверждают: сноровка в обращении с ним приходит с опытом. Чем больше тренироваться, тем лучшим будет результат.

Электролобзик Bosch: высокая цена и дорогостоящий ремонт

И конечно же, Bosch. Электроинструмент этого производителя отличается высоким качеством комплектующих, сборки и длительным сроком эксплуатации при условии бережного отношения. Есть у него и недостаток – цена. Причем дорого стоит как изделие в целом, так и запчасти.

Следует отметить, что инструмент компании Bosch практически не ломается, но есть некоторые нюансы, которые появляются в ходе длительной эксплуатации. Например, износ щеток электродвигателя, выход со строя регулятора оборотов или устройства крепления пильного полотна. Бывают аварии и посложнее, выход со строя штока или якоря, но это, скорее, от некорректного обращения.

Как и в случае с Метабо, электролобзики Bosch лучше ремонтировать в сервисных центрах. Там установят оригинальные запчасти и дадут гарантию на выполненный ремонт. Но это дорогое удовольствие.

Ознакомившись со статьей, пользователь получил теоретические знания об отказах в работе электролобзиков. Теперь в случае поломки он сможет определить причину и принять правильное решение, а может, даже выполнить мелкий ремонт.

Электрический лобзик – вещь в хозяйстве порой весьма необходимая. У любителей делать по дому столярные и плотницкие работы наверняка есть этот электроинструмент. А тому, кто занимается ремонтом и строительством профессионально, сам бог велел иметь в своём арсенале электролобзик.

Современные электролобзики способны распиливать не только древесину, но и пластик, и даже металл. Необходимо лишь установить для каждого материала подходящий для него режущий инструмент – пилку. Замена пилки не составляет особого труда. Шестигранным ключом, входящим в комплект инструмента, откручивается зажимающий пилку болт, устанавливается подходящая пилка и фиксируется в обратном порядке. Существуют и лобзики с быстрозажимным креплением пилки.

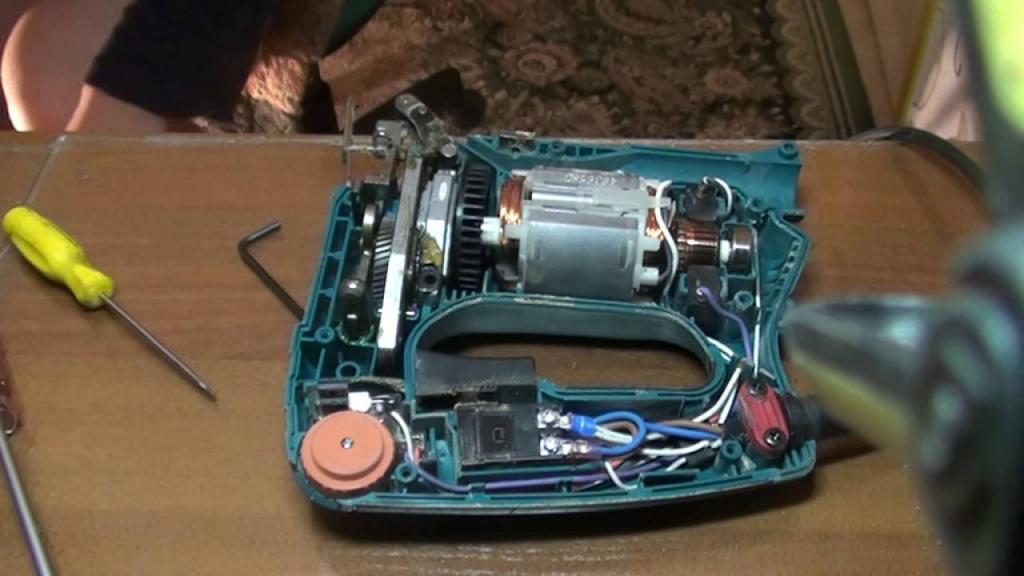

В этой статье речь пойдёт об электролобзике Makita 4324. Автор этих строк и по совместительству владелец этой модели использовал его в режиме интенсивных нагрузок несколько лет. Инструмент этот очень надёжен, удобен в работе и к тому же ещё имеет маятниковый механизм.

Этот механизм позволяет перемещаться пилке вперёд и назад, а вертикальное перемещение обеспечивает шарнирный редуктор. Переключатель маятникового механизма имеет три позиции.

При выключенном механизме пилка движется только сверху вниз и обратно. При включении, например, первой позиции режущий инструмент начинает двигаться ещё и вперёд-назад. И чем выше позиция, тем больше амплитуда работы маятникового механизма. Таким образом, при распиливании древесных материалов лучше удаляется стружка и увеличивается скорость пиления.

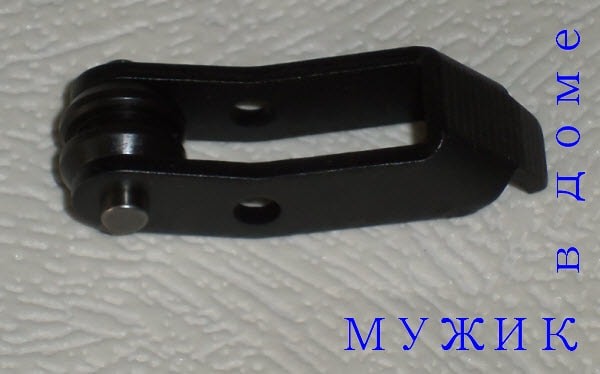

Одной из самых распространённых неисправностей электролобзиков, особенно с маятниковыми механизмами, является износ опорного ролика. Часто случается и так, что ролик из-за сильного износа попросту разваливается на две части.

Для замены опорного ролика электролобзик необходимо будет разобрать. Начинается разборка со снятия платформы.

Открутив шестигранным ключом винт, фиксирующий её на корпусе, платформа снимается вместе с прижимной скобой.

После чего снимается пластиковый щиток. Для этого он сдвигается вниз до упора.

Затем с помощью тонкой отвёртки вытаскивается из пазов корпуса.

Далее следует открутить винты, стягивающие обе половинки корпуса.

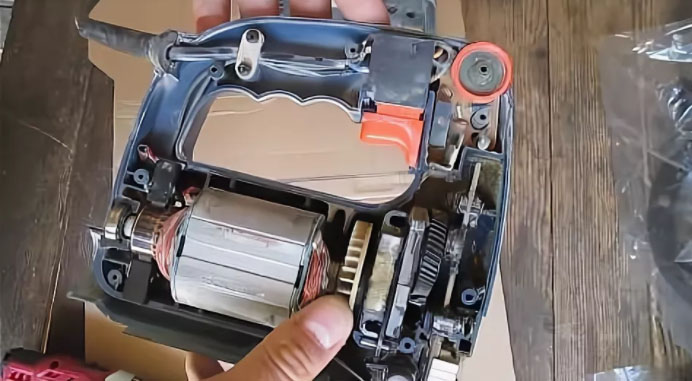

Аккуратно вставляя тонкую отвёртку между половинками, разъединяем их.

Затем удаляется старый опорный ролик и из него вытаскивается ось.

Эту ось потом необходимо вставить в корпус нового ролика.

Перед его установкой следует смазать несколькими каплями машинного масла ось самого ролика. Также следует смазать редуктор или заменить смазку в нём полностью.

Установив новый опорный ролик в корпус инструмента, собираем его в обратном порядке. Соединив обе половинки корпуса, стягиваем его винтами. Затем устанавливается пластиковый щиток и за ним следует установка платформы.

Следует иметь всегда в запасе один, а лучше пару запасных опорных роликов, если электролобзик используется часто и под большими нагрузками. Стоит опорный ролик относительно недорого, а от его состояния во многом зависит нормальная работа инструмента.

Ну а напоследок предлагаю посмотреть наглядное видео по ремонту электролобзика.

Устройство и принцип действия

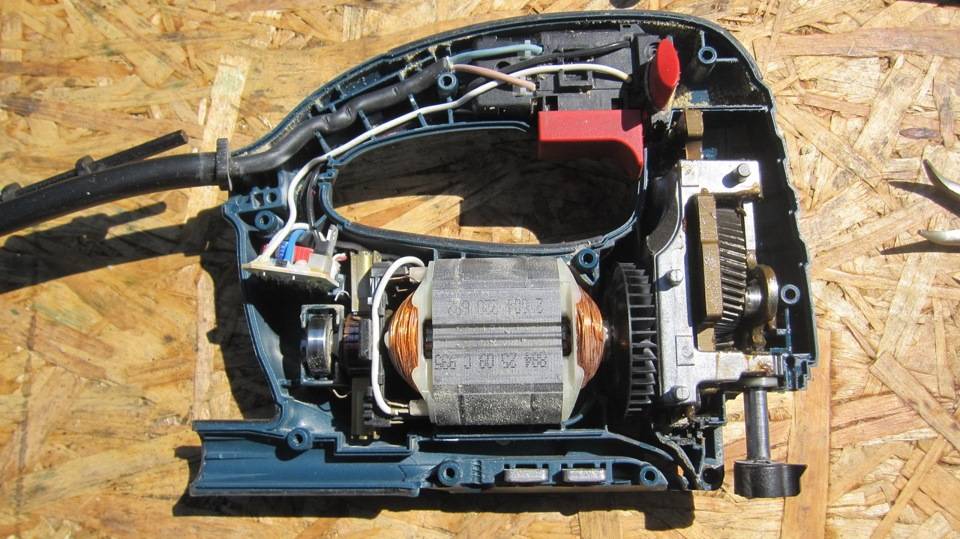

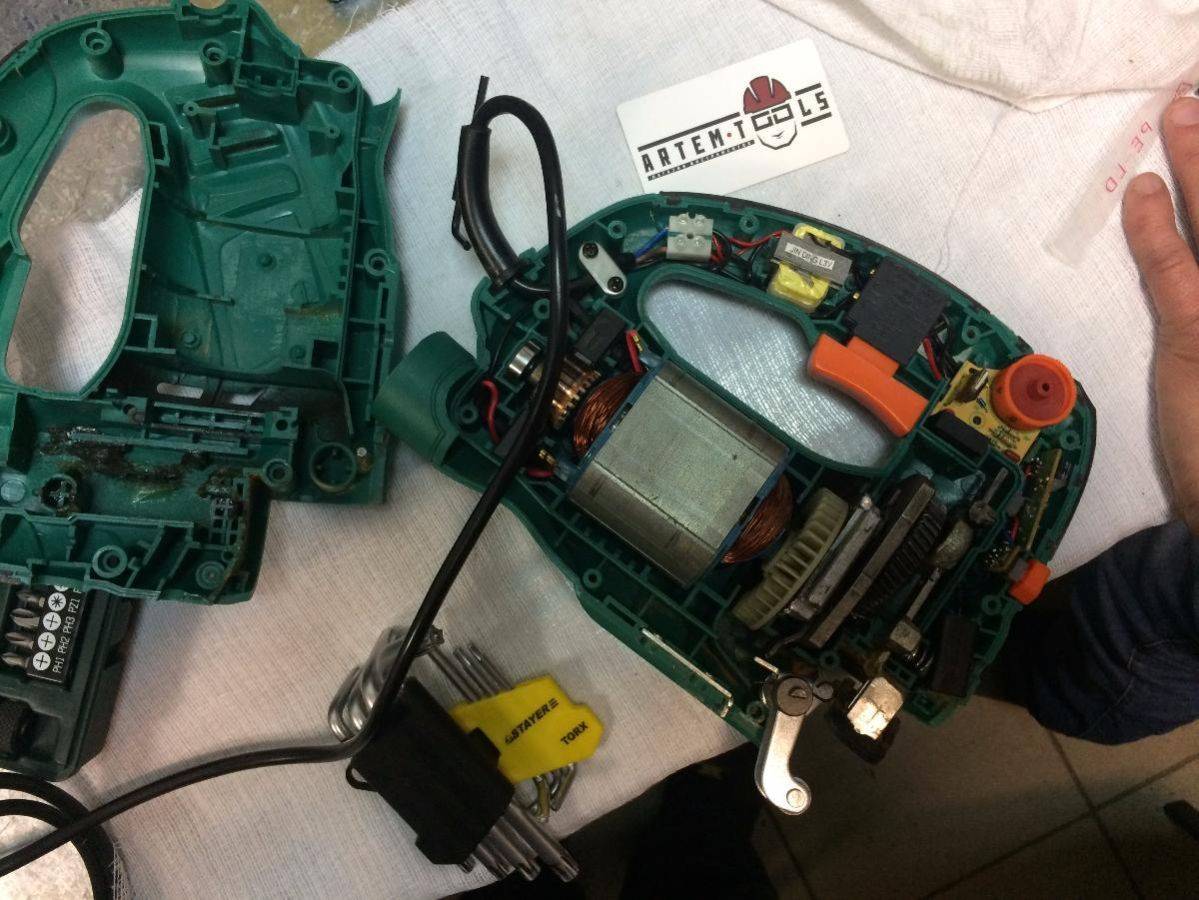

Рассмотрим подробно устройство электролобзика

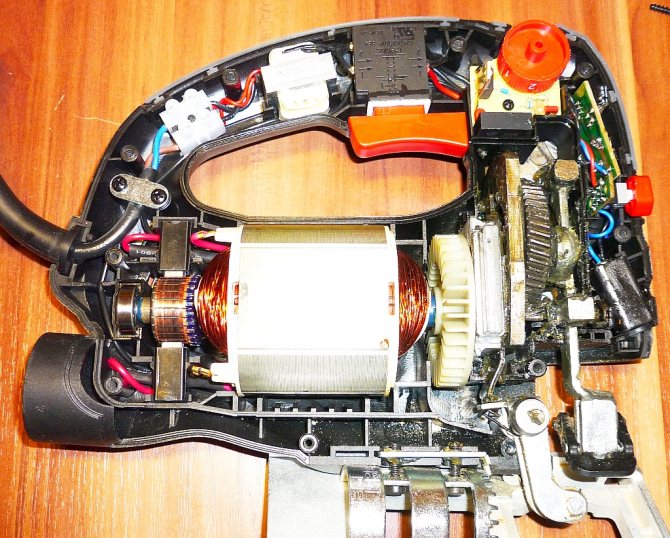

Из чего состоит электролобзик

Устройство электролобзика

Шнур электропитания.
Клеммы шнура.
Стопор курка.
Курок.
Регулятор выбора скорости.
Эксцентрический шарнир.
Охлаждающий вентилятор.
Редуктор.
Регулятор маятникового действия.
Маятниковый механизм.
Пилка.
Защитный ограничитель.
Опорный ролик пилки.
Воздуховод.
Опорная плита.
Электродвигатель.
Вывод опилок.
Регулятор опорной плиты.

В простых электролобзиках оснастка перемещается только вверх и вниз. А при использовании маятникового механизма ещё вперёд и назад. Такой инструмент пилит быстрей. Как образуется вертикальное движение? Двигатель передаёт своё вращение шестерне редуктора. К ней присоединён эксцентрический шарнир, который и создаёт движение вверх-вниз. Опорная плита прижимает и удерживает инструмент на обрабатываемой поверхности, устраняя дрожание рук. Опилки выдуваются вентилятором охлаждения и выводятся через специальный патрубок.

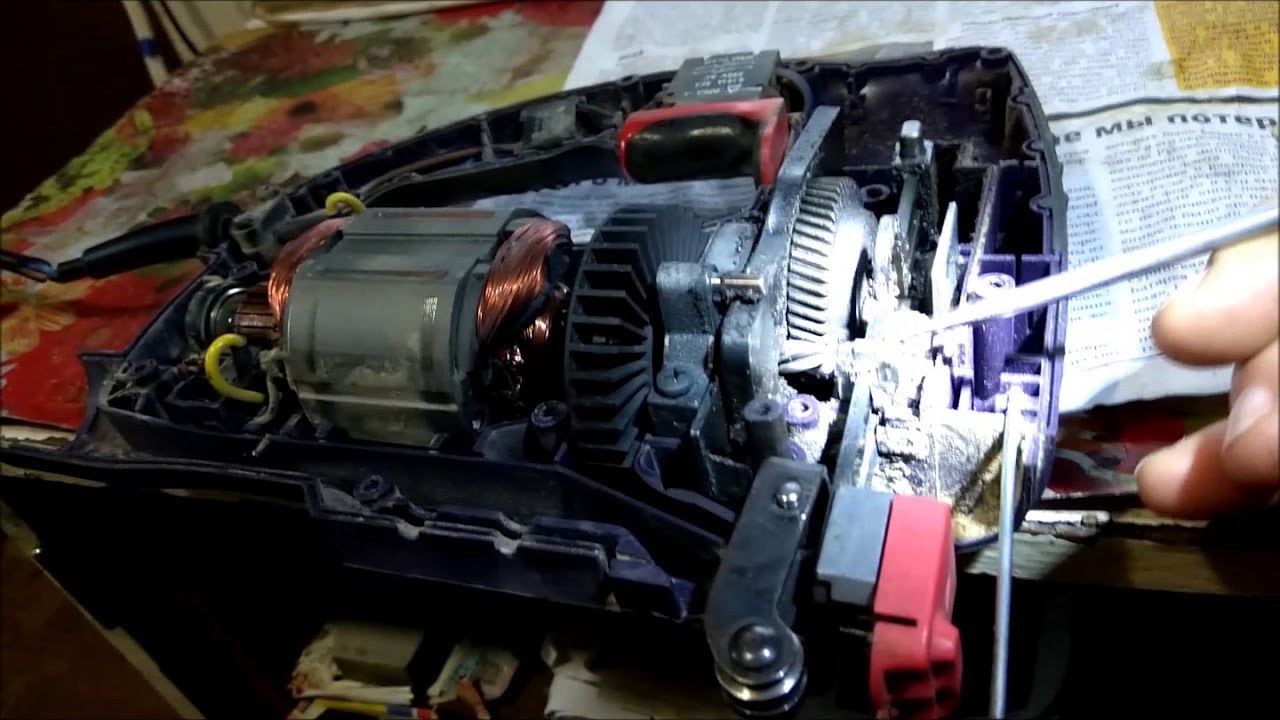

Ремонт редуктора лобзика и чем его лучше смазывать

Если в процессе работы лобзиком обнаруживается возникновение звука в виде треска, то высока вероятность того, что заклинил передаточный механизм. Поломку редуктора можно выявить визуально, для чего понадобится разобрать корпус, и произвести осмотр. Если на шестернях отсутствуют зубья, то для ремонта понадобится заменить их. Если причиной неисправности является попадание в механизм металлической стружки, то для устранения неисправности понадобится выполнить следующие действия:

1. Снять редуктор с инструмента, и тщательно его очистить и промыть в растворителе или бензине. Это позволит очистить деталь от металлической пыли и крупинок
2. Установить деталь на место, предварительно оценив износ зубьев на шестернях. Если износ сильный, что влечет за собой проскакивание шестерней относительно друг друга, тогда механизм требуется заменить
3. Устанавливая старые или новые шестерни, необходимо внести смазочное вещество в избыточном количестве

Чем лучше смазывать редуктор на лобзике и прочих видах электроинструментов? Для этого можно использовать Литол-24, если ничего нет другого, но если хотите продлить срок службы механизма, тогда рекомендуется воспользоваться специальной смазкой от компании Bosch. Это дорогая смазка, которая не просто снижает трение между деталями, но еще и защищает их от попадания пыли и крупинок.

Это интересно! К каждой модели электроинструмента, производители в инструкции указывают рекомендуемые типы смазывающих веществ для редуктора. Если такой рекомендации нет, или найти такую смазку невозможно, тогда используется универсальное вещество от компании Bosch. Такая смазка продается не только в больших тюбиках, но и компактных упаковках, что позволяет сэкономить.

• Optimol Longtime 2 от компании Castrol. Такая смазка стоит несколько дешевле Бош
• Huskey Coolube — является не только самой доступной, но и максимально-эффективной. Если смазка от компании Bosch является дорогой, тогда рекомендуется выбирать именно Huskey Coolube

В специализированных магазинах имеется много других марок, поэтому опираться следует на свой бюджет. И помните, что Литол-24 используется, в крайнем случае, если ничего другого нет. Недопустимо наличие в смазке не только металлической пыли, но и стружки с опилками, которым попадают через вентотверстия. Все засорения необходимо удалить, и после этого вносить смазку, и собирать инструмент.

Это интересно! Если возникает неисправность кронштейна (крепления) в конструкции редуктора, то его следует заменить, как показано на видео ниже.

https://youtube.com/watch?v=5AAyyZOtkmg%3F

Процесс работы

Лобзиком выпиливают на какой-либо подставке, чтобы получилось ровно и легко.

Перед тем, как пользоваться лобзиком, на заготовку следует нанести узор. Его можно перенести со специального альбома (можно поискать на барахолках альбомы с узорами для выпиливания времен СССР), либо нарисовать самостоятельно. Другим вариантом является распечатка на принтере узора с последующим наклеиванием его на заготовку. Независимо от того, каким образом наносится узор, следует закрасить те участки, которые не должны быть срезаны. После этого заготовку устанавливают на рабочей поверхности, используя для крепления струбцины и тисы. На этом подготовительный этап работ завершен, далее приступают к выпиливанию.

Выпиливать начинают с внутренних контуров заготовки. Это связано с тем, что фанера является хрупким материалом, и в случае, когда выпиливается сначала наружный контур, высока вероятность сколов уже готового узора. Для начала работы во внутренних контурах заготовки, следует просверлить отверстия дрелью, в которое вставляется пилка, после чего она закрепляется на лобзике. В случае, если заготовка имеет больше количество внутренних контуров, которые необходимо выпилить, следует просверлить необходимое количество отверстий до закрепления заготовки. Это позволит снизить время работы. При фиксации полотна на лобзике, его следует закрепить так, чтобы не было вибраций полотна при работе. Сам процесс выпиливания мало отличается от работы обычной пилой – те же поступательные движения. Важным моментом при работе является необходимость поддерживать угол 90о между заготовкой и пилкой лобзика. Если пропил будет производиться под углом, то возможен порыв полотна. Такие ошибки часто допускают новички, однако ничего страшного в этом нет – полотно быстро заменяется.

http:

Профилактика или как продлить срок службы инструмента

Срок реальной работы электролобзика (метраж пропилов) зависит от двух факторов: качество самого инструмента и условия использования. Бережное использование включает несколько простых правил.

1. Электролобзик должен использоваться по назначению. Преимущественно для коротких пропилов под паз/шип, распила тонкого листового материала, фигурной распиловки (дуги, окружности, орнаменты). Несмотря на маркетинговые заявления о том, что ручной электролобзик пилит брус сечением 100х100, это задача не для него. Оптимально – доска толщиной до 30 мм, изредка немного более. Для распила толстого материала есть циркулярные пилы, цепные электрические пилы, цепные бензопилы и пилорамы.
2. Следует использовать только качественные, всегда острые пилки. С плохой, инструмент работает с большой нагрузкой и перегревом, больше времени, быстрее изнашивается.
3. Нельзя перегревать электродвигатель. При долгой непрерывной работе, надо делать паузы, давать остыть лобзику.
4. Хранят инструмент в сухом помещении, желательно закрытом от попадания пыли через вентиляционные отверстия на контакты коллектора (под щетки) и другие детали.
5. После продолжительного использования, при появлении повышенного шума, сухих стуков и скрипов, следует смазать механизм редуктора.
6. При появлении повышенного искрения под щетками, использовать инструмент нельзя. Нужно срочно менять щетки. В противном случае, после некоторого время работы с большой искрой, выгорают медные пластины контактов коллектора, и замена щеток уже не поможет.
