Принцип работы, классификация и разновидности

Для угловых измерений используют, кроме оптических, также и механические устройства. Измерения механическими квадрантами производятся при помощи поворачивающегося зубчатого сектора, на лицевой плоскости которого наносится измерительная шкала. Искомый угол наклона совмещают с ближайшим делением шкалы, после чего выполняют отсчёт показания.

При простоте устройства, механические квадранты обладают рядом эксплуатационных ограничений. Основными из них являются:

  1. Предельный измерительный диапазон — от 0 до 90°, причём углы должны располагаться только в вертикальной плоскости.
  2. Точность измерения сильно зависит от состояния измерительных поверхностей: их износа, загрязнения и т. д.
  3. Измерение производится только после передвижения прибора на требуемое расстояние, в процессе чего могут появиться дополнительные погрешности.
  4. Самостоятельная регулировка механического квадранта невозможна, необходимы специальные поверочные устройства.

В отличие от механических квадрантов, в приборах оптического действия используют визуальный принцип совмещения плоскостей – обычный или в виде цилиндра. При этом ориентируются на показания тарированной ампулы, внутри которой находится пузырёк с воздухом. По месторасположению этого пузырька относительно измерительной шкалы делают заключение о значении угла и направлении наклона измеряемой плоскости или поверхности. Особенность применения оптического квадранта – необходимость в его дополнительной фиксации.

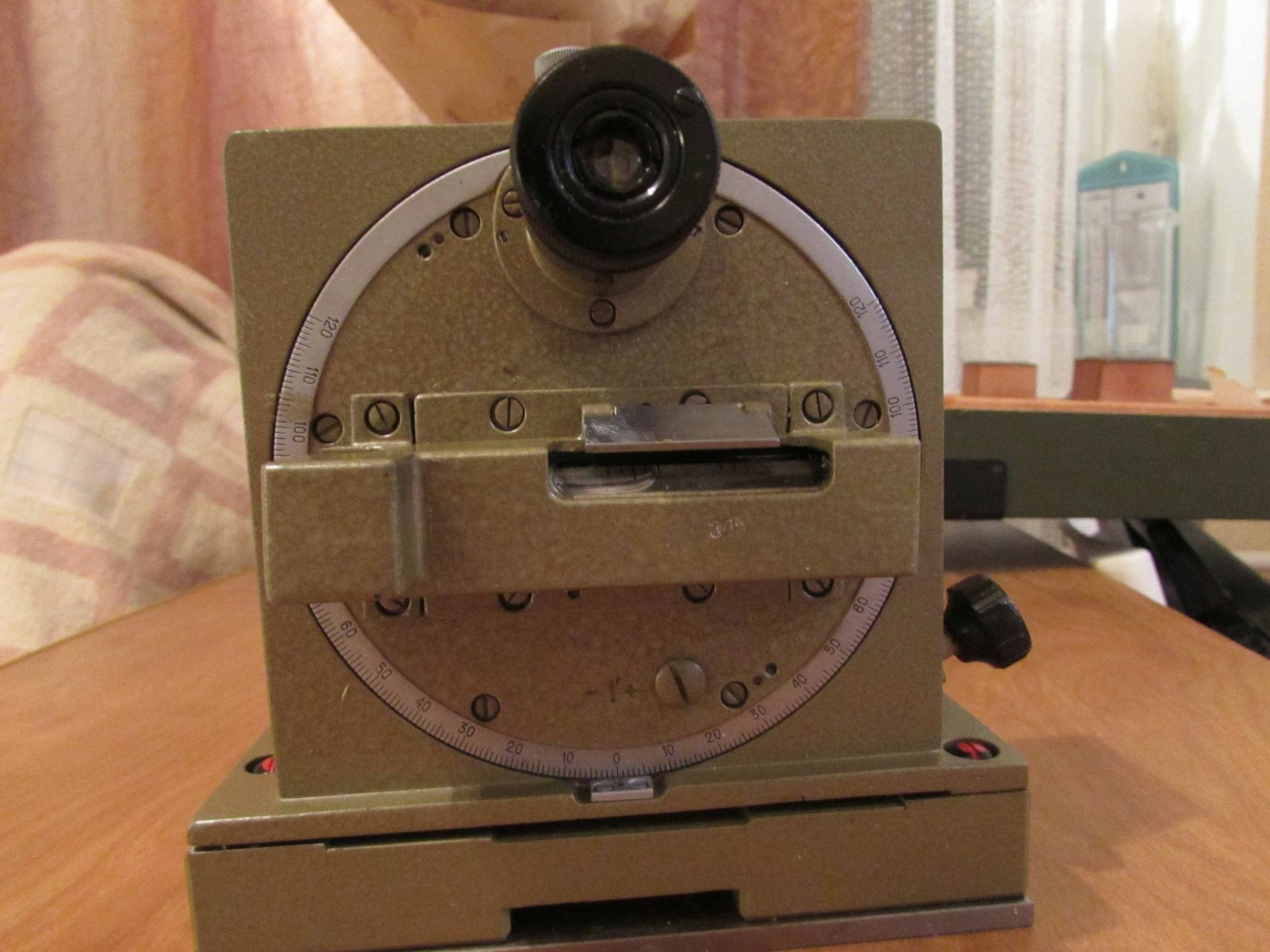

Оптические квадранты серии КО производятся отечественной приборостроительной промышленностью. Обычно они имеют производственный ресурс до 6000 часов, и различаются своими эксплуатационными характеристиками.

Основные технические характеристики модели КО-1:

  • Диапазон измеряемых углов, ° ±90;
  • Цена деления основной шкалы, ° 1;
  • Наибольшая длина измерительного основания, мм – 148.

Основные технические характеристики модели КО-10:

  • Диапазон измеряемых углов, ° ±180;
  • Цена деления основной шкалы, ° 1…5;
  • Наибольшая длина измерительного основания, мм – 165.

Основные технические характеристики модели КО-30м:

  • Диапазон измеряемых углов, ° ±120;
  • Цена деления основной шкалы, ° 1;
  • Наибольшая длина измерительного основания, мм –155

Основные технические характеристики модели КО-60м:

  • Диапазон измеряемых углов, ° ±120;
  • Цена деления основной шкалы, ° (регулируемая) 0,5…1,0;
  • Наибольшая длина измерительного основания, мм –155

Индекс «м» в обозначении оптического квадранта означает, что устройство оснащено магнитным захватом. Для остальных моделей фиксация выполняется вручную.

Число после буквенного обозначения модели означает цену деления шкалы угломера в минутах (за исключением модели КО-1, где она приведена в градусах).

Библиография

ТУ3-3.179-81
ГОСРЕЕСТР СИ № 26905-04

Квадранты
оптические КО-10; КО-60. Технические условия

ТУ3-3.1387-82
ГОСРЕЕСТР СИ № 26905-04

Квадранты
оптические КО-60М. Технические условия

ТУ
3-3.2123-88

Плоские
стеклянные пластины для интерференционных измерений. Технические условия

ТУ
3-3.2254-90 ГОСРЕЕСТР СИ № 10714-05

Автоколлиматоры
унифицированные АКУ. Технические условия

ТУ
3-3.199-80 ГОСРЕЕСТР СИ № 26906-04

Головки
делительные оптические ОДГЭ. Технические условия

Государственная
система обеспечения единства измерений. Штангенглубиномеры. Методика поверки

Государственная
система обеспечения единства измерений. Порядок проведения поверки средств
измерений

ПР 50.2.007-94

Государственная
система обеспечения единства измерений. Правила по метрологии. Поверительные
клейма

Ключевые
слова: оптические квадранты, поверка, среднеквадратическая погрешность
измерений, экзаменатор, унифицированные автоколлиматоры

Библиография

ТУ3-3.179-81

ГОСРЕЕСТР СИ № 26905-04

Квадранты оптические КО-10; КО-60. Технические условия

ТУ3-3.1387-82 ГОСРЕЕСТР СИ № 26905-04

Квадранты оптические КО-60М. Технические условия

ТУ 3-3.2123-88

Плоские стеклянные пластины для интерференционных измерений. Технические условия

ТУ 3-3.2254-90 ГОСРЕЕСТР СИ № 10714-05

Автоколлиматоры унифицированные АКУ. Технические условия

ТУ 3-3.199-80 ГОСРЕЕСТР СИ № 26906-04

Головки делительные оптические ОДГЭ. Технические условия

Государственная система обеспечения единства измерений. Штангенглубиномеры. Методика поверки

Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений

ПР 50.2.007-94

Государственная система обеспечения единства измерений. Правила по метрологии. Поверительные клейма

Ключевые слова: оптические квадранты, поверка, среднеквадратическая погрешность измерений, экзаменатор, унифицированные автоколлиматоры

Выбор устройства

Наиболее универсальными среди современных угломеров являются цифровые модели, сочетающие простоту использования и высокую точность. Основные критерии, которыми следует руководствоваться при выборе прибора:

  • цели, для которых будет использоваться инструмент. Для бытового применения рекомендуются бюджетные устройства, в то время как профессионалам пригодятся более точные и функциональные модели;
  • погрешность. Недорогой цифровой прибор позволяет измерять углы с точностью до 0,1°, более совершенный — с точностью до 0,01° и выше. Модели с большой погрешностью непригодны для профессионального использования;
  • диапазон измеряемого угла. Оптимальными являются устройства, максимальный угол измерения которых достигает 220–225°;
  • наличие и вид встроенного уровня. Мы рекомендуем отдавать предпочтение моделям с дополнительным дисплеем, однако для бытового использования подойдут устройства с обычным пузырьковым элементом;
  • встроенный лазер. Угломеры с лазерным излучателем крайне удобны в строительстве при необходимости перенести непрямые углы на большое расстояние. Установка такого прибора на штатив позволяет получить недорогой, но функциональный нивелир;
  • конструкция и количество дисплеев. В электронных устройствах применяются прочные и хорошо читаемые ЖК-дисплеи. Желательно, чтобы экран имел подсветку, функцию автоматического переворота, указание сектора измерения;
  • возможность сохранения данных, полученных в ходе работы, во встроенной памяти угломера;
  • эргономика, качество материалов и сборки.

Напоминаем, что специалисты готовы рассказать, как выбрать измерительный прибор, а также подробно ответить на любые вопросы — например, объяснить, что такое нониус на угломере и как пользоваться устройствами нониусного типа.

Принцип работы, классификация и разновидности

Для угловых измерений используют, кроме оптических, также и механические устройства. Измерения механическими квадрантами производятся при помощи поворачивающегося зубчатого сектора, на лицевой плоскости которого наносится измерительная шкала. Искомый угол наклона совмещают с ближайшим делением шкалы, после чего выполняют отсчёт показания.

При простоте устройства, механические квадранты обладают рядом эксплуатационных ограничений. Основными из них являются:

  1. Предельный измерительный диапазон — от 0 до 90 ° , причём углы должны располагаться только в вертикальной плоскости.
  2. Точность измерения сильно зависит от состояния измерительных поверхностей: их износа, загрязнения и т. д.
  3. Измерение производится только после передвижения прибора на требуемое расстояние, в процессе чего могут появиться дополнительные погрешности.
  4. Самостоятельная регулировка механического квадранта невозможна, необходимы специальные поверочные устройства.

В отличие от механических квадрантов, в приборах оптического действия используют визуальный принцип совмещения плоскостей – обычный или в виде цилиндра. При этом ориентируются на показания тарированной ампулы, внутри которой находится пузырёк с воздухом. По месторасположению этого пузырька относительно измерительной шкалы делают заключение о значении угла и направлении наклона измеряемой плоскости или поверхности. Особенность применения оптического квадранта – необходимость в его дополнительной фиксации.

Оптические квадранты серии КО производятся отечественной приборостроительной промышленностью. Обычно они имеют производственный ресурс до 6000 часов, и различаются своими эксплуатационными характеристиками.

Основные технические характеристики модели КО-1:

  • Диапазон измеряемых углов, ° ±90;
  • Цена деления основной шкалы, ° 1;
  • Наибольшая длина измерительного основания, мм – 148.

Основные технические характеристики модели КО-10:

  • Диапазон измеряемых углов, ° ±180;
  • Цена деления основной шкалы, ° 1…5;
  • Наибольшая длина измерительного основания, мм – 165.

Основные технические характеристики модели КО-30м:

  • Диапазон измеряемых углов, ° ±120;
  • Цена деления основной шкалы, ° 1;
  • Наибольшая длина измерительного основания, мм –155

Основные технические характеристики модели КО-60м:

  • Диапазон измеряемых углов, ° ±120;
  • Цена деления основной шкалы, ° (регулируемая) 0,5…1,0;
  • Наибольшая длина измерительного основания, мм –155

Индекс «м» в обозначении оптического квадранта означает, что устройство оснащено магнитным захватом. Для остальных моделей фиксация выполняется вручную.

Число после буквенного обозначения модели означает цену деления шкалы угломера в минутах (за исключением модели КО-1, где она приведена в градусах).

Астрономический инструмент

В линейке угломерных средств особое место занимают модели, применяемые в астрономии. Они с древности используются для расчетов высоты светил и расстояний от одной до другой планеты.

Самый примитивный вариант — плоская доска формой, равной четверти окружности. Рядом с центром круга крепилась передвигающаяся линейка, конец которой направлялся на небесный объект. Чем больше были размеры такого устройства и точнее вертикальная установка, тем более точными получались расчеты. Со временем характерной чертой конструкции таких приборов стала планка под телескоп. Для путешествий астрономы использовали переносные изделия, устанавливаемые на штативах, для постоянных обсерваторий — стенные.

Как работает эмоциональный интеллект

Разберем модель, которую представила лаборатория EQ-factor под руководством Николаса Коро и Викторий Шиманской в 2014 году. Она наглядно показывает коэффициенты, формирующие интеллектуально-эмоциональный профиль личности — IEPP.

Эмоциональный интеллект не существует отдельно от интеллекта, это не его противоположность. Коэффициенты эмоционального интеллекта EQ и умственного интеллекта IQ нельзя отделить друг от друга. Более того, если не развивать EQ, у человека не будет высокого IQ.

Экономика образования

Что такое синдром самозванца и как от него избавиться

Чтобы развить эмоциональный интеллект, нужно сосредоточиться на четырех драйверах: осознанности, самооценке, мотивации и адаптивности. Развитие каждого из драйверов формирует освоение соответствующей эмоционально-интеллектуальной стратегии.

  1. Осознанность. Включает осознанность своих мыслей, чувств и поведения. Развивает стратегию «Философов». Философы быстро учатся и накапливают знания, но им сложно перейти от теории к практике и перевести знания в реальные навыки.
  2. Самооценка. Включает принятие, способность не зависеть от внешних оценок и мнений, позитивное восприятие мира и решительность. Помогает освоить стратегию «Звёзд». Такие люди уверены в себе, но склонны говорить, чтобы произвести впечатление. Звезды рискуют остаться на уровне «впечатлений», если не прокачают драйверы осознанности и мотивации.
  3. Мотивация. Включает открытость новому, целеполагание, переживание неудач, стремление к самоактуализации. Помогает освоить стратегию «Героев». Герои получают удовольствие от саморазвития и достижений, поэтому постоянно совершенствуются и могу вести за собой людей. Герои рискуют быстро перегореть, если не осознают причин своей работы.
  4. Адаптивность. Включает в себя эмпатию, стрессоустойчивость, принятие решений и коммуникабельность. Развивает стратегию «Руководителей». Такие люди стрессоустойчивы, эмпатичны и трудолюбивы, но подвержены синдрому самозванца. Это когнитивное искажение, когда человек считает себя обманщиком и не приписывает достижения своим качествам и навыкам.

Эмоциональный интеллект — это своеобразное основание пирамиды личности. Чем больше объем этой пирамиды, тем больше возможностей и влияния на свою жизнь, жизнь других людей и на мир в целом может оказать человек.

Все четыре профиля одинаково перспективны

Чтобы построить эффективную жизненную стратегию, нужно понять свои сильные драйверы и уделить внимание слабым. В соединении с вектором интеллекта IQ, эмоциональный интеллект формирует жизненную стратегию «Творцов»

Она помогает реализовать потенциал человека и достичь верхнего уровня самореализации.

Экономика образования

Зарядка для души: как развивать эмоциональный интеллект

История эволюции угломерных приборов

Человеку издревле приходилось что-то измерять, для чего изобретались различные приспособления. Ученые древнего Вавилона первыми стали использовать термин «градус». Одновременно с градусом они ввели понятия минуты и секунды.

Клавдий Птолемей способствовал сохранению этих единиц для измерения, которые стали основой угломерных приборов.

Древние ученые для расчетов создали транспортир, но это средство измерения не подходило для работ на местности. Первый квадрант для определения параметров наклона поверхностей на местности описал в I веке до нашей эры как «диоптр» Герон Александрийский из Древней Греции. Этот инструмент и дал начало созданию науки геодезии.

С развитием технического прогресса для измерений прикладного характера появились экер, нивелир, теодолит, инклинометр, универсал, автоколлиматор. В астрономии – астролябия, октант, секстант, бэкстаф, для машиностроения — различные угломеры.

Рождение достаточно сложных оптических приборов началось в XVI-XVII веках, благодаря трудам ученых Рене Декарта, Пьера Ферма, Исаака Ньютона, Х. Гюйгенса, Галилея Галилео, Иогана Кеплера, других. Они объединили лучшие черты предшествующих инструментов и уникальные возможности оптики. Усовершенствованные средства измерения были значительно точнее, соответствовали требованиям, предъявляемым топографами и навигаторами.

Эффективное устройство для расчетов

Технический прогресс, а также возрастающая сложность задач оказали влияние на эволюцию оптико-механических приборов, в том числе на оптический квадрант – инструмент, где угломер совмещен с уровнем. Такое средство измерения состоит из надежного корпуса, составных элементов, оптики. Его функциональность основана на том, что горизонтальная линия независимо от степени отклонении основания задается при помощи продольного уровня цилиндрической формы. Определение выполняется при помощи расчетной системы прозрачного лимба из стекла. Как правильно пользоваться квадрантом определенной модели, можно узнать из паспорта инструмента.

Современные производители выпускают три вида оптических квадрантов, обладающие разными ценами делений – 2, 10, 60, которые позволяют выполнять измерения с большей точностью, чем устройства древнейших предшественников.

СТЕННОЙ КВАДРАНТ

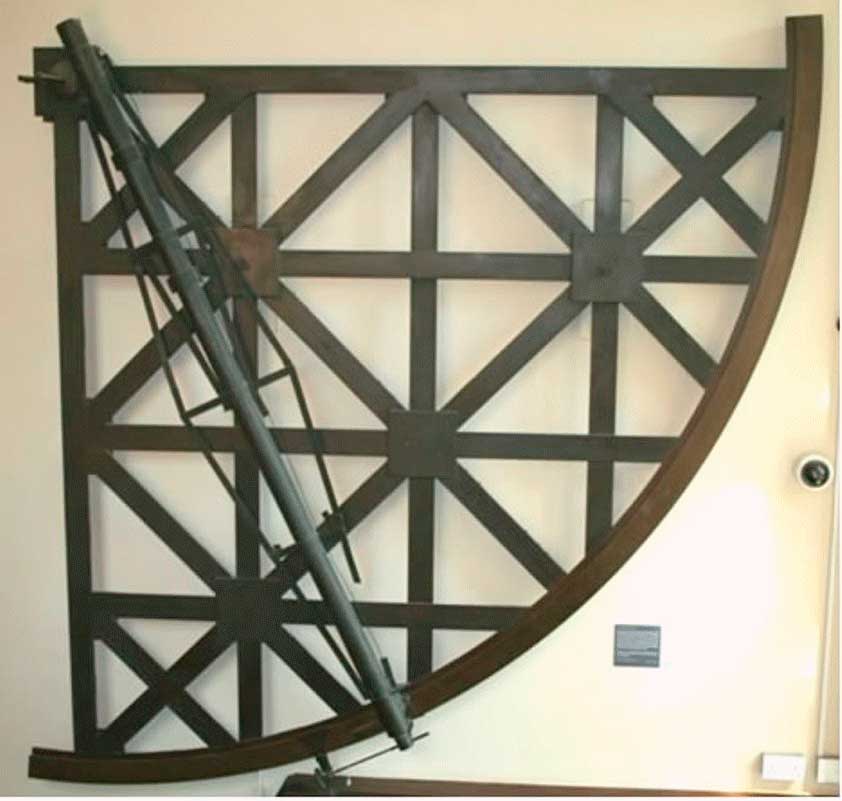

В числе прототипов современных угломерных инструментов – квадрант. Его неподвижную конструкцию сооружали для астрономических исследований на стенах обсерваторий, как правило, в одной плоскости с меридианом. В средние века таким образом измеряли высоту планет над горизонтом при помощи градуированной дуги.
