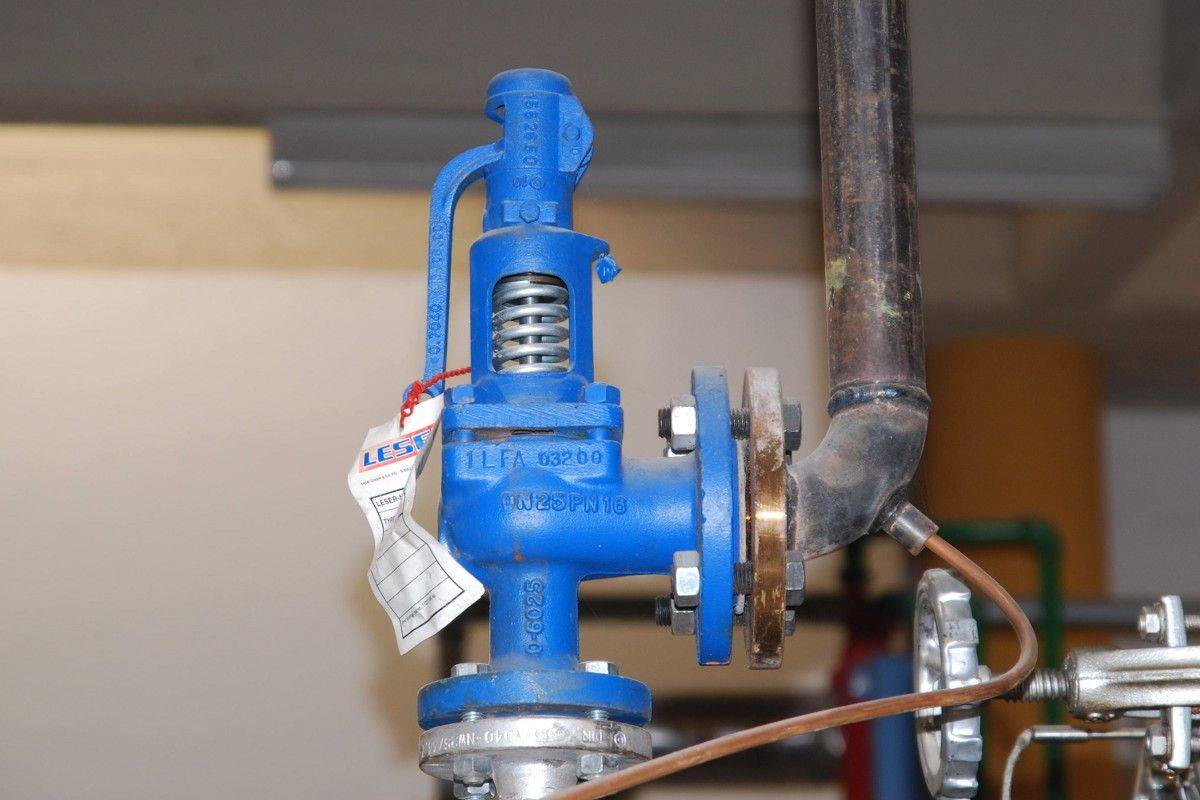

Предохранительный клапан

Как выбрать предохранительный клапан

Основной критерий выбора предохранительного устройства – технические параметры отопительной системы, указанные в проектной документации.

В большинстве современных закрытых систем отопления используются стандартные латунные предохранительные клапаны прямого действия.

Они подходят для установки в системы, работающие на дизельных, газовых или электрических котлах.При достижении критической температуры и давления предохранительный клапан практически мгновенно прекращает дальнейший нагрев рабочей среды и предотвращает аварию.

Простые латунные предохранительные клапаны рассчитаны на превышение давления рабочей среды до 3-6 бар.

При выборе клапана для дизельных, газовых и электрических котлов нужно выбирать предохранительные устройства, способные выдержать давление, на 20-25% превышающее нормальное рабочее давление в системе.

Для твердотопливных котлов, работающих на торфе, брикетах или угле, нужно более тщательно выбирать вид сбросников, т.к. твердое топливо не может прекратить горение моментально и еще некоторое время после выключения продолжают нагревать воду.

Для них подходят современные предохранительные клапаны теплового сброса, рассчитанные на максимальное рабочее давление 10 бар. То же самое относится к твердотопливным котлам в открытых системах отопления, в которых сбросные клапаны эффективнее всего работают, реагируя на повышение рабочей температуры, а не давления.

Нежелательно выбирать дешевое инженерное оборудование от китайских производителей: оно обычно не отличается высоким качеством и быстро выходит из строя. Показателем износа является повышение количества срабатываний клапана.

Рекомендуем ознакомиться:  Для чего нужен обратный клапан на воду и как его правильно установить?

Механизм прижима

Рычажно-грузовые предохранительные клапаны рассчитаны на большие нагрузки и диаметр трубы не менее 200 мм, поэтому используются в промышленных отопительных системах.

Для индивидуального отопления частного дома лучше приобрести устройство с пружинным механизмом, это стандартный, надежный и часто используемый вид сбросного клапана.

Высота подъема

Клапаны сброса давления имеют разную высоту подъема затвора:

  1. Малоподъемная модель ПС-350.Малоподъемные. Высота затвора в малоподъемных клапанах не превышает 1/20 диаметра седла. Имеют относительно низкую пропускную способность и простую конструкцию. Применяются в магистралях с жидким теплоносителем. Как правило, малоподъемной предохранительной арматуры достаточно для системы отопления с водяным контуром мощностью до 40-43 кВт. Для предотвращения аварии в таких системах необходимо сбросить небольшой объем теплоносителя.
  2. Полноподъемные. Высота затвора в полноподьемных клапанах больше или равна диаметру седла. Как правило, это рычажно-грузовые механизмы, более дорогие и сложные по конструкции. Полноподъемные клапаны имеют высокую пропускную способность, могут быть установлены на магистрали, в которых циркулируют газы, пар или сжатый воздух.

Полноподъемная модель PN 16.

Скорость срабатывания механизма

По скорости срабатывания предохранительные клапаны делятся на пропорциональные и двухпозиционные.

В отопительных системах частного дома лучше использовать пропорциональные клапаны, опять таки, их достаточно для большинства систем. Затворная крышка таких устройств открывается постепенно, пропорционально возрастанию давления в магистрали, соответственно и объем сбрасываемого теплоносителя возрастает пропорционально. В таких клапанах отсутствуют автоколебания, они поддерживают корректный уровень давления и стоят дешевле.

Двухпозиционная предохранительная арматура отличается моментальным подрывом и полным открытием клапана. Такой механизм позволяет быстро сбросить большие объемы теплоносителя, однако создает риск гидроудара: из-за быстрого сброса большого количества жидкого теплоносителя, в магистрали существенно снижается давление, после чего клапан резко закрывается. Поэтому двухпозиционную предохранительную арматуру рекомендуют устанавливать на магистрали со сжимаемой средой (воздух, газ, пар).

Диаметр

Диаметр предохранительного клапана сброса давления в системе отопления не должен быть меньше разъема подводящего патрубка. В противном случае, работе механизма будет мешать постоянное гидравлическое давление.

Производитель

Поскольку предохранительные клапаны имеют довольно простую конструкцию, а современные модели в большинстве случаев изготавливаются из латуни по одинаковой технологии, критических различий между арматурой различных производителей нет.

Выбор аварийной арматуры

При проектировании системы водоснабжения, отопления или технологической установки необходимо четко определить предельные значения давления, допустимые для ее компонентов или участков сети. При этом учитываются такие параметры, как:

  • производительность бойлера или главного насоса;
  • объем и рабочая температура рабочей среды;
  • особенности ее циркуляции.

Исходя их этого, определяют тип, сечение, пропускную способность, пороговое значение срабатывания, скорость срабатывания и время возвращения в исходное состояние, а также количество и места монтажа предохранительной арматуры.

В бытовых отопительных системах чаще всего применяются пружинные клапаны. Для жидкостных сред вполне достаточно использовать устройства низкого или среднего подъема. Пропускная способность должна обеспечивать быстрый сброс напора до допустимых величин.

Конструкция корпуса определяется местом сброса излишнего количества рабочей среды. Если она будет сбрасывать непосредственно в окружающую среду- достаточно клапана открытого типа. Если сброс должен происходить в дренаж- потребуется корпус с выходным патрубком соответствующего типа присоединения. Чаще всего используют резьбовой или ниппельное.

Ни в коем случае нельзя приобретать клапан с завышенным относительно расчетного порогом срабатывания. Такое устройство не откроется в нужный момент. Это может привести к повреждению оборудования или даже к полной аварии системы.

Предохранительные клапаны непрямого действия

Характеристика клапана непрямого действия

Предохранительные клапаны обычно устанавливаются в напорную линию параллельно. В случае достижения давления настройки предохранительный клапан открывается и пропуская поток (или часть потока) из напорной линии в сливную.

Правила монтажа и настройки

Запланировав самостоятельный монтаж предохранительного клапана для отопления, следует заранее подготовить набор инструментов. В работе не обойтись без разводных и гаечных ключей, крестовой отвертки, пассатижей, рулетки, силиконового герметика.

Прежде чем начать работу, нужно определить подходящее для монтажа место. Предохранительный клапан рекомендуют крепить на подающем трубопроводе недалеко от выходного патрубка котла. Оптимальное расстояние между элементами – 200-300 мм.

Все компактные бытовые предохранители оснащены резьбой. Чтобы добиться полной герметичности при накручивании, необходимо уплотнить трубу паклей или силиконом. ФУМ-ленту использовать нежелательно, так как она не всегда выдерживает критически высокую температуру

В нормативной документации, которой комплектуется каждый прибор, процесс монтажа обычно расписан пошагово.

Некоторые ключевые правила установки неизменны для всех типов клапанов:

  • если предохранитель монтируется не в составе группы безопасности, рядом с ним ставится манометр;
  • в пружинных клапанах ось пружины должна иметь строго вертикальное положение и располагаться под корпусом устройства;
  • в рычажно-грузовом оборудовании рычаг размещают горизонтально;
  • на участке трубопровода между отопительным оборудованием и предохранителем не допускается монтаж обратных клапанов, кранов, задвижек, циркуляционного насоса;
  • для предотвращения повреждений корпуса при вращении клапана, нужно подбираться ключом с той стороны, где осуществляется навинчивание;
  • сливная трубка, отводящая теплоноситель в канализационную сеть или обратную трубу, подключается к выходному патрубку клапана;
  • выходной патрубок подводится к канализации не прямиком, а с включением воронки или приямка;
  • в системах, где циркуляция жидкости происходит по естественной схеме, предохранительный клапан ставится в наивысшей точке.

Условный диаметр прибора подбирается на основании разработанных и утвержденных Гостехнадзором методик. В решении этого вопроса разумнее обращаться за помощью к профессионалам.

Если такой возможности нет, можно попробовать воспользоваться специализированными онлайн-программами для расчета.

Для снижения гидравлических потерь во время давления среды на тарелку клапана монтаж аварийного оборудования выполняется с уклоном к котельной установке

На регулировку клапана влияет вид прижимной конструкции. В пружинных приспособлениях есть колпачок. Предварительное сжатие пружины настраивается путем его вращения. Точность регулировки у этих изделий высокая: +/- 0,2 атм.

В рычажных устройствах настройки выполняются посредством наращивания массы или передвижения груза.

После 7-8 срабатываний в установленном аварийном устройстве изнашивается пружина и тарелка, вследствие чего может нарушиться герметичность. В таком случае целесообразно заменить клапан на новый.

Необходимые инструменты и материалы

Для монтажа клапана понадобятся:

  • разводной ключ;
  • фум — лента или пакля;
  • специальная паста для герметизации мест соединения.

Ход работ

Каждое изделие, предназначенное для спуска избыточного давления, укомплектовано инструкцией по монтажу, которую следует внимательно изучить до начала работ. Перед установкой также нужно выполнить отключение водонагревателя от сети и слить из него воду. Клапан должен быть размещён на холодном водопроводе до запорного крана. Последовательность монтажа клапана следующая:

  • разметка места установки;
  • удаление части трубы размером, соответствующим длине корпуса устройства;
  • нарезка резьбы на концах труб:
  • покрытие резьбовой части паклей или фум-лентой;
  • накручивание клапана на резьбу труб;
  • подключение к другому патрубку трубку, ведущую в канализационную систему.
  • затягивание резьбового соединения с помощью разводного ключа;
  • герметизация места соединения специальной пастой;
  • настройка прибора, в соответствии с паспортными значениями (при необходимости).

В каких системах устанавливается защита по давлению

  • Система отопления частного дома снабжается предохранительным клапаном. Даже если в автоматизированных котлах имеются защиты быстрого отключения при росте температуры, рекомендуется снабдить систему независимым аварийным клапаном давления.
  • Также он устанавливается в системе горячего водоснабжения (ГВС), за исключением случая, когда вода нагревается проточным способом ….
  • Аварийный сброс давления устанавливается в отдельных замкнутых контурах системы, нагреваемых теплообменником или другим источником энергии.
  • В различных гидравлических (воздушных) системах, работающих под давлением, или с компрессором….

Предисловие

1. РАЗРАБОТАН ОАО «НИИХИММАШ» Российской Федерации. ВНЕСЕН Госстандартом России.

2. ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 21 от 30 мая 2002 г.). За принятие проголосовали:

Наименование государстваНаименование национального органа по стандартизации
Азербайджанская РеспубликаАзгосстандарт
Республика АрменияАрмгосстандарт
Республика БеларусьГосстандарт Республики Беларусь
Республика КазахстанГосстандарт Республики Казахстан
Кыргызская РеспубликаКыргызстандарт
Республика МолдоваМолдова-Стандарт
Российская ФедерацияГосстандарт России
Республика ТаджикистанТаджикстандарт
ТуркменистанГлавгосслужба “Туркменстандартлары”

3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 19 сентября 2002 г. № 335-ст межгосударственный стандарт ГОСТ 12.2.085-2002 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2003 г.

4. Настоящий стандарт гармонизирован с международным стандартом ИСО 4126-91 в части терминологии и определений и Германским стандартом AD-Merkblatt A1-88 «Предохранительные устройства от превышения давления. Обеспечение сохранности от разрушения» в части расчета пропускной способности.

5 ВЗАМЕН ГОСТ 12.2.085-82

Настройка Предохранительного клапана

Настройка предохранительного клапана выполняется по месту установки, после завершения монтажных работ и промывки защищаемой системы. Для этого задают давление настройки, проверяют давление начала открытия, полного открытия и закрытия предохранительного клапана.

Давление настройки предохранительного клапана следует установить несколько выше максимального рабочего давления, соответствующего нормальному режиму эксплуатации защищаемой установки.

Давление полного открытия предохранительного клапана не должно превышать максимально допустимого давления для наиболее слабого элемента защищаемой системы.

Давление закрытия предохранительного клапана должно быть выше минимально допустимого давления, соответствующего нормальному режиму эксплуатации.

Настройка давления в пружинном предохранительном клапане выполняется вращением регулировочного винта сжимающего пружину, которая прижимает затвор к седлу, а настройка предохранительного клапана рычажной конструкции выполняется определением необходимой массы груза.

Предварительной настройки не требуют предохранительные клапаны давление настройки, которых фиксировано заводом изготовителем.

Работоспособным считается предохранительный клапан, если он обеспечивает герметичность перекрытия, полное открытие и закрытие затвора, а давления, настройки, начала открытия, полного открытия и закрытия отклоняются в пределах допустимых величин приведенных в паспорте клапана.

Пример: Настройка предохранительного клапана в системе отопления 10 этажного здания подключённого от автономной котельной (или по независимой схеме к тепловой сети). В месте установки предохранительного клапана на уровне подвала значения давлений составят:

Минимальное рабочее давление — определяется как сумма статического давления системы отопления, а это 10 этажей по 3метра=30м.вод.ст, плюс минимальное избыточное давление на уровне верхнего этажа – зададимся 5 метрами, итого Pmin = 30+5=35 м.вод.ст = 3,5 бар. Минимальное рабочее давление в системе отопления устанавливается при её заполнении холодной водой. Повышение температуры воды приводит к росту давления до максимального рабочего значения. Подробнее смотри Принцип работы расширительного бака.

Максимальное рабочее давление для системы отопления задаётся при расчёте закрытого расширительного бака, чем оно меньше тем больше потребный объём расширительного бака и тем выше его стоимость. Для нашего здания рациональным было бы принять максимальное рабочее давление — Pр=5,5 бар. Максимальное рабочее давление в закрытом контуре системы отопления достигается при максимальной температуре теплоносителя, то есть в самые холодные дни отопительного периода.

Максимально допустимое давление для системы отопления определяется пределом прочности наиболее слабого элемента циркуляционного кольца, предположим что оно составляет — Pmax=8 бар.

Для такой системы отопления предохранительный клапан должен быть настроен на давление Рн=6 бар, при этом давление начала его открытия составит примерно Рно=6,2 бара, давление полного открытия составит Рпо=6,8 бар, а давление закрытия Рз=4,8 бар.

Источник

Устройство клапана

Конструктивными элементами клапанов для предохранения от излишнего давления являются следующие основные элементы:

  • корпус
  • крышка
  • колпак
  • затвор
  • шток и пружина на нем
  • устройство для открытия клапана под «принуждением»

В корпусе на резьбе монтируется так называемое «седло». На него устанавливается золотник. Он фиксируется на оси клапана при помощи направляющей втулки. Седло вместе с золотником образуют затвор. В золотник вставляется шток. Он прижимает золотник к седлу за счет усилия пружины. Степень сжатия пружины регулируется нажимным винтом с контргайкой.

В колпаке размещено устройство принудительного открытия клапана. Оно состоит из рычага, который закрепляется на оси с вилкой. Для полного и быстрого открытия клапана предусмотрено специальное поджимное кольцо. Оно фиксируется отворотом стопорного винта.

Устройство принудительного открывания необходимо для проведения проверки работоспособности оборудования время о времени. Детали предназначенного для использования в жидкостях и газах оборудования покрываются специальным антикоррозийным составом.

Предохранительные клапаны в обязательном порядке проходят ревизию и проверку в специализированных лабораториях. Или непосредственно на месте применения (в случаях невозможности отправить прибор на обследование в лабораторию). Проверяется работоспособность оборудования, целостность деталей, качество уплотнителей. Срок проверки устанавливает организация с соответствующими полномочиями. Ревизия осуществляется по графику. Но не реже одного раза в год. Нужно это в первую очередь для того, чтобы ваша система отопления могла функционировать нормальным образом.

Качество оборудования регламентируется Государственными Стандартами, Техническими Условиями и различными отраслевыми указаниями.

Рекомендации по выбору и установке

Поскольку далеко не все производители отопительного оборудования комплектуют свои изделия группой безопасности, то зачастую выбор предохранительного клапана для системы отопления приходится делать самостоятельно. Для этого надо обязательно изучить технические характеристики котельной установки, а именно знать ее тепловую мощность и максимальное давление теплоносителя.

Для справки. У большинства теплогенераторов на твердом топливе известных брендов величина максимального давления составляет 3 Бар. Исключение – котлы длительного горения STROPUVA, чей предел равен 2 Бар.

Оптимальный вариант – приобрести клапан с регулировкой давления, охватывающий некоторый диапазон. В пределы регулирования должно входить значение для вашего котла. Затем нужно подобрать изделие по мощности тепловой установки, но здесь ошибиться трудно. В инструкции от производителя всегда указываются пределы тепловой мощности агрегатов, совместно с которым может работать клапан того или иного диаметра.

На участке трубопровода от котла до того места, где установлен клапан сброса избыточного давления категорически запрещается ставить запорную арматуру. Кроме того, нельзя ставить устройство после циркуляционного насоса, не забывайте, что последний не в состоянии перекачивать пароводяную смесь.

Чтобы исключить разбрызгивание воды по помещению топочной, к выпускному отверстию клапана рекомендуется присоединять трубку, отводящую выброс в канализацию. Если же вы хотите визуально контролировать процесс, то на вертикальный участок трубки можно поставить специальную сливную воронку с видимым разрывом струи.

Как выбрать предохранительный клапан для бойлера

Необходимо учитывать определенные критерии при правильном выборе предохранительного клапана на бойлер:

Цена устройства. На сегодняшний день рынок предохранительных элементов представлен моделями низкого уровня, которыми обычно комплектуются бойлерами, а также образцами более высокого класса с улучшенным качеством

Не стоит экономить на таком важном элементе.
Для удобства установки, выбирайте модель, где на корпусе присутствуют метки направления воды.
Современные предохранительные клапаны оснащены специальными носиками для подключения шланга для слива воды. Выбирайте те модели, которые будут удобными для подсоединения и фиксации сливного шланга.
Выбирайте те клапаны, устройство которых можно разобрать и почистить

Таким образом, вы сможете устранить засорения, возникшие из-за некачественной водопроводной воды.

При покупке, обращайте внимание на вес изделия. Иногда вместо латуни, производитель удешевляет производство и выпускает предохранительный клапан из силумина

Качество такого продукта оставляет желать лучшего.

Предохранительные клапаны и их описание: особенности регулировки давления и настройки

Иногда возникают неприятные обстоятельства, когда система отопления дает сбой, и давление начинает колебаться. Если давление не регулировать, последствия могут быть опасными. Чтобы не допустить такого, отопительную систему и систему подачи горячей воды следует оснащать предохранительными клапанами. Что это такое, и как они работают – мы и расскажем в этом материале.

Виды предохранительных клапанов

В системе отопления предохранительный клапан выполняет защитную функцию с целью не допустить высокого давления

Особенно это важно для котлов парового типа

Давление поднимается чаще всего вследствие таких причин:

  • отказ автоматических систем регулировки давления;
  • резкое повышение температуры окружающей среды и появление пара.

Предохранительные изделия в основном бывают двух видов:

  • пружинные;
  • рычажно-грузовые.

В рычажно-грузовых конструкциях действию давления на золотник противодействует груз, его сила передается посредством рычага на шток. Он перемещается по длине рычага, и можно таким способом регулировать силу давления золотника к седлу. Далее он открывается, когда рабочая среда начинает давить на нижнюю часть золотника с усилием больше, чем сила рычажного натиска и вода уходит через патрубок.

А пружинные предохранительные агрегаты работают с помощью электромагнитного привода. На шток золотника оказывает давление пружина, и регулировка происходит путем смены степени сжатия пружины.

Небольшие системы отопления лучше всего сочетаются с пружинными изделиями, их преимущества в этом случае такие:

  • компактность;
  • настройка способна меняться лишь при использовании инструментария;
  • шток золотника может иметь разное положение;
  • возможность комбинации с другими изделиями.

По принципу работы предохранительные клапаны разделяются на такие:

  • приборы прямого действия;
  • непрямого;
  • двухпозиционного.

Предохранительный клапан прямого действия может открываться только под давлением рабочей среды, непрямого – под влиянием источника давления.

А по типу подъема запора устройства бывают:

  • малоподъемными;
  • среднеподъемными;
  • полноподъемными.

Материалы изготовления

Предохранительные изделия могут быть изготовлены из таких материалов:

  • латунь;
  • сталь;
  • оцинкованная сталь;
  • нержавейка.

Предохранительный латунный муфтовый клапан для котла оснащен резьбой с двух сторон, с входной стороны есть прокладка. Механизм при этом пружинный. Давление извне может усилить блокировку. После сборки конструкции ее опрессовывают, поэтому клапан данного типа очень надежен и доступен в плане стоимости.

Клапан предохранительно-запорный также может работать в канализационной системе с целью защиты от давления обратного потока.

Особенности трехходовых клапанов

Назначение и принцип работы трехходовых предохранительных клапанов несколько отличается от других вариантов и вот ключевые их отличия:

  • применение допустимо в низкотемпературных системах отопления для охлаждения носителя;
  • есть возможность регулировать изделие вручную или с помощью электропривода;
  • наличие одного входного и двух выходных отверстий;
  • для регулировки потока есть специальная заслонка в виде шара или штока, который направляет его в нужное отверстие.

Такие клапаны чаще всего применяются в системах отопления, которые включают в себя «теплые полы». Таким способом вода для обогрева полов будет гораздо прохладнее, чем вода в радиаторе.

Для изготовления трехходовых предохранительных клапанов применяют:

Латунные конструкции наиболее распространены при установке домашних систем отопления, а стальные и чугунные больше характерны для более крупных установок промышленного назначения.

Также стоит обратить внимание да взрывной предохранительный клапан, который способен предотвратить взрыв горючих газов или угольной пыли. Они сделаны таким способом, что если вещество взрывается, то повреждается лишь мембрана конструкции, а трубопровод остается невредимым

Виды клапанов

Обратные клапаны имеют одинаковое назначение, но могут различаться по строению и способу эксплуатации.

Шаровые

Затворным элементом в таких агрегатах выступает шар из металла определённых видов (стали, алюминия и др.). Резиновое покрытие детали увеличивает срок её службы.

Движущийся в определённом направлении поток теплоносителя переносит шарик в верхнюю полость клапана.

При смене курса перемещения жидкости элемент опускается на исходную позицию и перекрывает ей путь по трубе.

Плюсы таких деталей:

  • возможность ремонта – крышка на верхнем отсеке корпуса даёт доступ к внутреннему механизму устройства;
  • надёжность – прибор лишён перемещающихся и образующих трение деталей, благодаря чему он может работать в разных положениях и меньше подвергаться поломкам;
  • небольшое гидравлическое сопротивление.

Минусы:

  • значительный диаметр препятствует применению устройств в бытовых системах с небольшим сечением;
  • при горизонтальной установке крышка должна располагаться наверху для возможности поднятия затвора, вертикальный монтаж предполагает обязательное движение потока жидкости вверх;
  • малое давление в системе препятствует правильной работе агрегата (для поднятия шарика необходим напор в 25 бар).

Дисковые

Изделия этого вида снабжены дисковым затвором, сделанным из металла или пластика. Размеров этого элемента достаточно для полной блокировки потока, направляющегося в неверную сторону.

К диску подсоединяется пружина из стали, которая остаётся сжатой при прямом течении жидкости. Со сменой направления потока элемент распрямляется и приводит в движение заслонку, перекрывающую трубу.

Специальный уплотнитель обеспечивает плотность посадки затвора, исключающую протечки.

Такие устройства задействуются в домашних отопительных системах и обладают рядом положительных качеств:

  • не нуждаются в периодическом обслуживании;
  • имеют невысокую стоимость;
  • обладают малым весом и компактными размерами, расширяющими сферу их применения.

У изделий также есть и недостатки:

  • невозможность ремонта (неисправные детали подлежат замене);
  • большое гидравлическое сопротивление;
  • отложение минеральных остатков, приводящих к выходу из строя агрегата;

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Обычные дисковые устройства образуют гидроудар при закрытии, что негативно сказывается на общем состоянии системы. Этот недостаток компенсируется присутствием на некоторых моделях специального механизма, обеспечивающего плавное блокирование потока. Но такие приборы имеют более высокую стоимость.

Лепестковые

Блокировочным механизмом в конструкциях подобного типа является тонкая стальная пластина. Она фиксируется на шарнирах, приводящих её в движение.

Лепестковые агрегаты бывают двух видов:

  • Одностворчатые – оснащены пластинкой, вращающейся вокруг собственной оси. Перемещающийся теплоноситель приподнимает створку, освобождая отверстие, при возвращении жидкости затвор опускается, блокируя проход. Этот процесс происходит с участием пружины или без неё.
  • Двустворчатые – обладают парой пластин, прикреплённых к вращающейся оси по центру трубы.

Преимущества лепестковых моделей:

  • возможность работы без пружин, что допускает их установку в самотечных трубопроводах;
  • доступная стоимость.

Недостатки:

повышенное давление (особенно в двустворчатых вариантах конструкции).

Подъёмные

В составе таких приборов присутствует золотник, беспрепятственно перемещающийся вокруг вертикальной оси. Давление жидкости переносит запорный элемент с посадочного седла, открывая доступ в трубу.

Снижение напора или смена его направления возвращает золотник в исходное положение, блокируя воду.

Плюсы подъёмных механизмов:

  • низкая восприимчивость к качеству проходящего теплоносителя;
  • надёжность, обеспечивающаяся простотой конструкции;
  • ремонтопригодность – доступ к компонентам через верхнюю крышку.

Минусы:

возможность только вертикального монтажа.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
