Подставочный профиль для окон пвх: виды, размеры и установка

Подставочный профиль для ПВХ окон

Эксперты рекомендуют обратить особое внимание на зону под оконной рамой — между внутренним и внешним подоконником. В этом месте очень часто происходит продувание, когда происходит нагнетание потока воздуха под внешним подоконником. Во избежание этого в процессе монтажа рекомендуется использовать специальные дополнительные профили

Во избежание этого в процессе монтажа рекомендуется использовать специальные дополнительные профили.

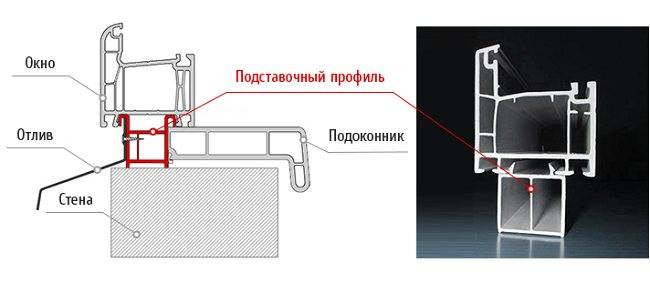

Что такое подставочный профиль для ПВХ окон

Подставочный профиль представляет собой профилированную планку, назначение которой заключается в креплении внешнего и внутреннего подоконника. Он изготавливается способом экструзии, в процессе которого ему задается определенные сечение и форма. Подставочный профиль для пвх окон является важным элементом при теплом монтаже окон, специально сформированная поверхность обеспечивает более надежное крепление подоконника.

Планка обеспечивает поддержку оконного разъема по всей длине нижнего края рамы, при этом он плотно прилегает к изоляционному слою (полиуретановой пене, пароизоляционной ленте, паропроницаемой ленте).

На рынке представлен большой выбор дополнительных профилей, система отлично подойдет для всех типов подоконников. При монтаже внешних алюминиевых или стальных подоконников рекомендуется использовать вариант со специальной «шапкой», что значительно упростит установку, а также обеспечит защиту от затекающей воды. Данный вариант идеально подходит при использовании нижнего водоотвода.

Материал изготовления профиля отличается термостойкостью, прочностью, водоустойчивостью, что обеспечивает продолжительный срок эксплуатации, защищает от образования изломов и трещин.

Назначение подставочного профиля для ПВХ окон

• Избежание проблем при доставке — планка позволяет защитить основную конструкцию от царапин и грязи на земле, так как грузчики не могут все время держать ее на весу.
• Упрощение монтажа водоотливов и подоконников, отсутствие необходимости в сверлении дополнительных отверстий в основном профиле, которое не только испортило бы его внешний виды, но и способствовало созданию мостиков холода между помещением и улицей. Технология установки металлопластиковых окон также не позволяет сверлить лишние отверстия, так как это может послужить причиной растрескивания конструкции.
• Обеспечение дополнительной теплоизоляции, так как при установке окна неизбежно образование монтажного шва (монтажной пены для устранения мостиков холода в данном случае недостаточно).
• Обеспечение правильного выставления окна по уровню, что способствует легкому открыванию створок и надежной работе фурнитуры.

Размеры подставочного профиля

Размеры подставочного профиля могут отличаться в зависимости от производителя, ширина варьируется в пределах 2 – 4 см , высота 2-3 см, длина составляет 6 м.

Требования к подставочному профилю

Минимальная толщина стенок дополнительного профиля должна быть не менее 2 мм, что обеспечит необходимый уровень теплоизоляции нижней части профиля. Важную роль играет также количество камер, их должно быть, как минимум, 2.

При потере дополнительного профиля монтаж подоконника и отливов непосредственно к раме недопустим, проблемы могут появиться уже на этапе установки окна. Длина профиля должна быть равна длине рамы.

Монтаж подставочного профиля

В процессе монтаж подоконного профиля в помещениях с установленной теплоизоляцией следует обращать внимание на термоизоляционные плиты, точность их отрезки и соответствие отверстиям. В данном случае планка будет выступать в качестве своеобразного шва

• помещение подставочного профиля в местах, предусмотренных инструкцией, выравнивание с помощью строительного уровня;
• установка окна на на профиль для проверки, поместится ли оно в проем, при наличии свободного места по верхнему краю подстановка бруска под профиль;
• заполнение пеной пространства между подставочным профилем и проемом окна.

Повысить теплоизоляционные свойства поможет пистолет с удлиняющей насадкой. В некоторых случаях в комплекте к оконному профилю подставочная планка отсутствует, в таких случаях используются деревянные бруски, которые укладываются под окно на высоту подоконника.

Подставочный профиль рехау размеры. Доборные профили Rehau от компании «Эсток»

Почему использовать универсальные доборные ПВХ профили удобно и выгодно ? Универсальные доборные ПВХ профили — отличное решение для производителей пластиковых окон. Возможно, некоторые компании ещё не оценили преимущества работы с ними
и не понимают, насколько это удобно и выгодно.

Удобство использования доборных профилей

Использовать универсальные доборные профили удобнее, так как не нужно держать на складе большое количество разнообразных доборных профилей под каждую профильную систему.Многие производители пластиковых окон одновременно используют несколько систем ПВХ профилей (KBE, VEKA, REHAU, EXPROF и т. д.). И для каждой системы нужны свои доборные
профили (соединительные планки, статика, расширители, углы 90 градусов и труба ПВХ и т. д.). Следовательно, необходимо выделить им место и обеспечить надёжное хранение.
Но в самый неподходящий момент, как это часто бывает, у Вас на складе нужных доборных профилей всё равно может не оказаться. Сделав выбор в пользу универсальных доборных профилей Rehau,
Вы можете быть уверены: с ними такой проблемы не возникнет, так как их можно использовать с любыми основными профилями с монтажной глубиной 58 и 70 мм.

Выгодность использования доборных профилей

Использовать универсальные доборные профили выгоднее, так как можно покупать большие объёмы профиля по более низким ценам.Зачастую расход доборных ПВХ профилей является незначительным. Поэтому компании, работающие с большим количеством различных систем ПВХ профилей, вынуждены практически поштучно покупать
доборные профили. Стоимость доборных профилей в таком случае получается гораздо выше.

Применение доборных профилей

Высота рамного оконного профиля с уличной стороны — около 6 см. Примерно 3 см — должна быть видимой частью профиля, соответственно 3 см заходит за четверть проёма. Широкие четверти
(более 8 см) определяют чрезмерную ширину теплоизоляционного слоя и большую вероятность некачественного исполнения. Производители монтажной пены определяют оптимальную ширину заполнения
1-6 см при окружающей температуре около + 20°C. При более широких зазорах предусматривается установка доборных профилей.Четверти в оконных проёмах в некоторых случаях отсутствуют (например, при остеклении балконов), а последующие отделочные работы предполагают утолщение смежных с окном стен или потолка.
В этих случаях доборные профили позволяют изменить габариты рамной части окна и грамотно осуществить примыкание.

Размеры доборных профилей Rehau

Пошаговая высота — 10, 20, 40, 60 и 100 мм доборных профилей обеспечивает широкие возможности для реализации монтажных задач. При необходимости доборные профили стыкуются
между собой в различных комбинациях.

Установка доборных профилей Rehau

Фиксация профилей с рамой или между собой происходит простым защёлкиванием. В зависимости от размеров доборного профиля и условий монтажа, для соединения используются струбцины или другие стягивающие приспособления.Для обеспечения воздухонепроницаемости стык между профильными элементами герметизируется силиконом. Чтобы избежать тепловой конвекции, внутренняя часть стыковой полости
заполняется пенополиуретаном, ПСУЛом или другим соответствующим материалом. Также необходима полная герметизация торцов доборных профилей.Для увеличения статических характеристик доборы Рехау армируются П-образным , замкнутым или ленточным стальным профилем с толщиной стенок не менее
1,5 мм. Армированные доборные профили прикручиваются к раме шурупами с минимальным диаметром 5 мм сквозь две стенки металла.

Доборные профили Рехау: дизайн

Лицевые поверхности доборных профилей исключительно гладкие. Они изготавливаются из однотипного с оконным профилем полимера RAU-PVC , определяющего высокую стойкость к воздействию солнечного излучения и осадков. Дополнительные профили Рехау долговременно не меняют цвет и форму. Срок службы сопоставим с оконными профилями.

Доборные профили Рехау ламинируются цветными структурными плёнками для обеспечения визуального единообразия с конструкциями окон и дверей.

Подставочный профиль — что это такое?

Подставочным называется пластиковый профиль, прикрепляемый к нижнему торцу ПВХ-окна. Как правило, его материал — пластик, который на один или несколько тонов темнее оконного пластика и не виден после отделки и монтажа подоконников. Окно из профиля REHAU с подставочным профилем удобнее транспортировать: низу рамы не угрожают повреждения от столкновения с землей, лестницами, холлами.

Особенности подставочного профиля

• К такому профилю с одной стороны прикрепляется подоконник, с другой — отлив. Поэтому не нужно дополнительно сверлить отверстия в раме. А значит и нет риска нарушить влагоизоляцию окна, деформировать его или расколоть. Следует помнить, что пластиковую раму сверлить недопустимо — она может лопнуть.
• Подставочный профиль повышает теплоизоляцию монтажного шва. Его дополнительные слои размещаются под подоконником и водоотливом, улучшая теплосохранность.
• Благодаря подставочному профилю ПВХ-окно можно лучше зафиксировать по уровню. А это просто необходимо, чтобы фурнитура работала правильно и само окно правильно открывалось и закрывалось.

Требования к подставочному профилю

• Толщина стенок — от 2 мм и выше, чтобы обеспечивалась достаточная теплоизоляция.
• Многокамерность — минимум 2 камеры в окне.
• Должен не просто вставляться в нижний паз окна, а закрепляться в нем посредством саморезов или особого зажима. Иначе при транспортировке подставочный профиль потеряется и правильно выставить пластиковые изделия будет сложно. Кроме того, придется прикреплять подоконник и отлив непосредственно к раме. А это недопустимо.

Вам должно быть интересно

Гарантия на остекление дается по четырем направлениям — профиль, стеклопакет, фурнитура, оконный монтаж. При качественном монтаже все конструктивные части будут служить максимально долго. Однако каждый элемент окна имеет свой резерв использования, который был вычислен в результате испытаний.

Типовые оконные петли — достаточно массивная и заметная в проеме деталь. Стремясь удовлетворить современные требования к дизайну, производители фурнитуры для окон стали выпускать скрытые петли-невидимки

Они помогают создать стильный интерьер и функциональное остекление, не привлекая к себе внимание. Скрытый крепеж монтируется в ПВХ-окнах любой серии, совместим с любой профильной системой или стеклопакетом. Фурнитура в данном случае скрывается в фальце и не видна снаружи

Фурнитура в данном случае скрывается в фальце и не видна снаружи.

ООО «ОКСИС» – изготовление, установка и продажа пластиковых окон REHAU в Москве и Московской области 2010 — 2020

Алюминиевые окна

PROVEDAL
ALUTECH
KRAUSS
VIDNAL
Kaleva Aluvet
Раздвижные окна
Теплый алюминий
Холодный алюминий
Алюминиевые двери

Остекление коттеджей

Беседка
Веранда
Террасса
Зимний сад
Остекление витрин
Окна цокольные
Входные группы
Остекление дачи
Окна по типу дома

Окна по типу дома

Хрущевки
П-44Т
П-44
П-3
КОПЭ
П-30
П-49
П-46М
И-68
П-43
И-209А
1605/12
П-55
И-700А
II-18
II-57
П-3м
П-42
П-55м
П-1600
II-49
П-44м
П-46
II-29
II-68-2
II-68-3
1605-9
Башня Вулыха
II-18-9
I-522А
II-67 Смирновская
II-67 Тишинская
II-67 Москворецкая
И-419А
П-1600 ЛГ
1605
Кирпичный дом
Панельный дом
Готовые окна
Типовые размеры

Цена на остекление балконов

Балкон 2 м
Балкон 3 м
Балкон 4 м
Балкон 5 м
Балкон 6 м
Балкон 7 м
Балкон 8 м
Балкон утюг
Балкон сапог
П-образный балкон
П-образный большой балкон
Г-образный балкон
Эркерный балкон
Комплектующие

Различные формы окон

Круглые
Овальные
Арочные
Треугольные
Трапециевидные
Шестиугольные
ЭркерныеДекоративная раскладка

Цветные окна

Ламинация
Покраска RAL
Черные окна
Кашированные
Коричневые окна
Окна под дерево
Жалюзи

Подоконники

Moller
Crystalit
Витраж
Уход за окнами
Услуги и сервис

Ремонт окон

Ремонт окон REHAU
KBE
VEKA
Brusbox
Kaleva
Novotex
Заказ в деталях
Сроки производства
Гарантия
Монтажники
Сертификаты
Способы оплаты
Онлайн оплата

Акции и цены

О нас

Производство
История
Партнеры
Сотрудничество
Отзывы
Сертификаты
Написать директору
Наши работы
Контакты
Отзывы

Что такое подставочный профиль

Подставочный профиль – вспомогательный элемент из пластика, предназначение которого вытекает из ее названия. Базовый планк подставляется под нижние торцы металлопластика для упрощения монтажа, затем убирается после установочных работ.

Основные характеристики:

• длина – от 6 до 7,5 см;
• ширина – 2-10 см;
• количество камер – от 1 до 5;
• толщина – от 2 мм;
• внутренняя перегородка – от 1 мм.

Материал производства подставочников – пластик, окрас которого отличается на один-два тона от проема. Часто подставочный планк нужен для монтировки окна в проеме, после крепление не убирается, а отделывается вместе с пластиковым пакетом штукатуркой, что не сказывается на общем виде.

Зачем использовать подоконный профиль?

Окна – это чувствительная зона с точки зрения проникновения температуры извне в помещения. Производители пластиковых окон стремятся поставлять всё более «тёплые» системы – в ассортименте продукции, существующей на отечественном рынке, реально найти много ПВХ окон с отличными изоляционными свойствами. Тем не менее, комплексная защита от холода оконного проёма не определяется только выбором правильного продукта, но и его правильной установкой, чтобы обеспечить отсутствие продувания в зонах между окном и поверхностями стеновых конструкций.

Форма подавляющего большинства зданий способствует тому, что ветровой поток, ударяясь об стену, поднимается вверх. Сила его давления скапливается под внешним подоконником (отливом), с которым он сталкивается на этом пути. Это явление считается распространенной причиной нарушения целостности фасада и снижения уровня герметичности окон. Впоследствии этот процесс приводит к возникновению так называемых мостиков холода, ответственных за потери тепла.

Поэтому эксперты рекомендуют делать особый упор на области, находящиеся под оконной рамой — между внешним и внутренним подоконником. В этом месте очень часто происходит продувание, когда струя воздуха нагнетается под внешний подоконник (отлив). Чтобы избежать этого, следует производить монтаж пластиковых окон со специальными дополнительными профилями.

Варианты установки окон-ПВХ

Существует два варианта монтажа пластиковых окон:

• с разборкой окна до мелочей;
• без разборки окна.

Без каких-либо знаний можно сказать, что второй способ будет проще, но его использование ограничивается требованиями ГОСТ.

Технология установки пластикового окна с разборкой

Требование ГОСТ гласят о том, что разборной метод необходимо использовать в случаях установки окна с большими габаритами и на значительной высоте. Заключается этот способ в том, чтобы придать повышенную прочность в местах крепления рамы и стен. Рассмотрим элементы, на которые разбирается пластиковое окно.

При использовании этого метода цельная конструкция разбирается таким образом:

• Первым делом необходимо отставить в сторону стеклопакеты, штапики и створки, Раму в свою очередь необходимо прикрепить к стене. При этом необходимо помнить, что чем больше будет рама, тем длиннее будут анкеры, а расстояние между ними должно быть, наоборот, меньше. Если взять средний размер между анкерами, то он должен составлять около полуметра.
• После того как рама будет качественно прикреплена к стене, можно переходить к крепежу элементов, которые были сняты до установки рамы. После их установки на свои места, останется только прикрепить отлив и откосы. Отлив лучше всего подсоединить к подставочному профилю.

Установка пластикового окна без разборки

акая установка рассчитана на те модели окон, которые не превышают 2 метров по высоте, а здание, где будет оно устанавливаться не больше 12 этажей. Самым большим достоинством этой установки будет то, что окно не нужно разбирать, а это уменьшит риск неправильного монтажа, таких элементов как штапики или стеклопакеты.

Этапы монтажа окна-ПВХ без разборки:

1. В случае необходимости нужно произвести демонтаж старого окна.

2. Далее устанавливается блок пластикового окна на специальные бруски-чопики. Затем выравниваем окно по вертикальному, горизонтальному уровню и, воспользовавшись клиньями из бруска, фиксируем систему в стеновом проеме.

3. Закрепляем оконный блок с помощью крепежных элементов. Они также должны соответствовать требованиям ГОСТ 30971-2002 Приложение Б.

4. Создаем внутренний монтажный шов, который защитит конструкцию от избыточной влаги, что содержится в квартире.

5. Запениваем монтажный шов.

6. Закрываем шов эластичной лентой. Затем прикручиваем стартовый профиль, чтобы установить откосы.

7. Вырезаем по заданным параметрам откосы и устанавливаем их в стартовый профиль.

8. На этом установка пластикового окна завершается. Мы рассмотрели монтаж окна ПВХ по ГОСТу с пароизоляцией монтажного шва внутри квартиры.

Мелочи, которые требуют особого внимания

Проводить монтаж пластикового окна без разборки необходимо лишь при закрытых створках. Если сказать это простыми словами, то регулировку фурнитуры нужно производить до установки окна.

Не стоит пренебрегать подставочным профилем! Без него возрастает риск появления холодного мостика. Также на это влияет неправильно выставленное окно.

Если производится установка разборного окна, то свое внимание необходимо сконцентрировать на сборку штапиков и их крепление. А именно, при изъятии штапика стеклопакет можно будет легко выдавить, поэтому при сборке нужно следить за тем, чтобы штапики были плотно установлены как с наружной, так и с внутренней стороны

Особенности установки

Чтобы правильно произвести все необходимые работы по установке окна, специалист обязан учитывать особенности материалов стен здания, подоконников, самого профиля окна и много другого. Так, при наличии в помещении слоя теплоизоляционного материала на стенах только точность их отрезки может обеспечить полноценное сохранение тепла в дальнейшем. Подставочный профиль в данном случае выступает лишь в роли определенного шва.

Весь процесс монтажа представляет собой:

• установку и выравнивание подстановочной планки на месте окна;
• проверку правильности при установке самого профиля окна;
• при необходимости дополнительный подгон деталей;
• установку самого окна;
• заполнение пространства между стеной и профилем монтажной пеной.

В случае если планка не входит в комплект к профилю, специалисты могут подкладывать под окно деревянные бруски, чтобы поднять его до нужного уровня.

Монтаж пластикового окна

Перед установкой окна монтируется подставочный профиль. Укладываете профиль в нужном месте, выравниваете по горизонтали и запениваете. Но перед запениванием лучше поставить на профиль окно и посмотреть, нормально ли оно влезает в оставшееся пространство. Если вверху остается слишком много свободного места, то под профиль следует что-нибудь подложить.

Когда монтаж подставочного профиля завершён, устанавливаем окна. Рекомендуется не снимать защитную ленту до окончания работ.

Для начала к окну нужно прикрепить крепёжные элементы, на которых оно будет держаться. Лучше всего использовать плоские анкерные пластины. Они должны быть расположены перпендикулярно плоскости окна на расстоянии 10-20 см от углов рамы с каждой стороны. Крепление к окну производится саморезом по металлу длиной около 10 см (1 саморез вкручивается в дюбель на конце анкерной пластины в раму с наружной стороны, второй на другом конце пластины в стену и тоже в дюбель).

Когда анкеры зафиксированы в окне, вставляем его в проём и выравниваем. После этого в будущих местах крепления анкерных крепежей к стене пробиваем углубления под всю пластину крепежа, чтобы потом замазать раствором все крепление и выровнять стену для установки откосов. После крепления пластикового окна в проёме ещё раз проверьте его вертикаль и горизонталь. Поэтому не следует сразу закручивать саморезы в проем полностью.

Переходим к заполнению пространства между оконным проёмом и пластиковым окном монтажной пеной. Главное, чтобы запенивание было стопроцентным.

Если вы устанавливаете окно при температуре ниже 5 градусов, то используйте всесезонную или зимнюю монтажную пену. Если температура выше 5 градусов, подойдет любая пена.

Пена должна высыхать не менее половины дня. После этого её нужно закрыть от губительного воздействия лучей солнца. Это делается либо обычным раствором, либо клеем для плитки, либо защитной непроницаемой плёнкой.

Монтаж

Есть 2 способа монтажа подоконного профиля.

Способ № 1

При таком варианте сначала устанавливается подоконная планка, а затем рама.

• Отрезается кусок необходимого размера.
• Он помещается в проем и выставляется при помощи строительного уровня.
• Делается предварительная примерка оконной рамы. Если между ней и верхом проема остается зазор, то его ликвидируют, поднимая подставочную планку. Для этого можно подложить под него отрезки бруса.
• Пространство между планкой и проемом заполняется монтажной пеной.

Mr. Build рекомендует: чтобы «голый» донный профиль не стал слабым местом всей конструкции в плане промерзания, его нужно дополнительно утеплить. Для этого в одну из его камер вставляется экструдированный пенополистирол, сшитый полиэтилен или другой утеплитель в форме бруска.

Способ № 2

Опытные специалисты делают по-другому:

• Открепляют от рамы подставочную планку.
• Вкладывают в камеру профиля утеплитель.
• Клеят уплотнительную ленту на нижнюю часть рамы или наносят на стык монтажную пену, как показано на фото. Можно использовать одновременно и то, и другое.

Допустим вариант с использованием сшитого полиэтилена, который располагается не в камере, а в месте соединения планки и рамы. Но хоть где-то утеплитель должен быть!

Mr. Build рекомендует второй вариант монтажа: он гарантированно исключит промерзание стыка и возникновение мостиков холода в районе подоконника.

Подоконный профиль обеспечит прочное крепление дополнительных элементов оконного блока, а его качественная установка – теплоизоляцию. На видео ниже показано, как добиться при его монтаже 100%-й эффективности и не оставить холоду ни одной лазейки, используя утеплитель ЭППС, монтажную пену и герметик.

(голосов: 4, средняя оценка: 3,00 из 5)

Коротко о главном

Подставочный профиль – это отдельная от основного оконного блока планка, которая подкладывается под нижнюю раму.

При транспортировке оконных систем закрепленная снизу подоконная планка защищает рамы от повреждений и загрязнения.

Во время эксплуатации подставочный профиль распределяет равномерно нагрузку по всей нижней раме блока, что предотвращает его деформацию.

Посредством подставочного профиля улучшаются показатели теплопроводности, герметичности и шумоизоляции в области нижнего монтажного зазора.

Использование подоконной планки упрощает процесс установки наружного водоотлива и внутреннего подоконника, способствует формированию надежной конструкции с плотно прилегающими элементами.

Различаются изделия по количеству камер и толщине стенок с перегородками, что отражается на теплоизоляционных свойствах профиля и его механической прочности.

Также разным может быть поперечное сечение и исполнение посадочного места для нижней рамы оконной системы (так определяется сопоставимость изделий с блоками того или иного производителя).

Можно ли устанавливать ПВХ окна без подставочного профиля. Установка окон ПВХ с применением подставочного профиля крайне важна

Подставочный профиль окна ПВХ изготовлен в виде пластиковой трубы, которая имеет прямоугольное сечение. Подставочный профиль монтируется в нижней части окна ПВХ.

Он крепиться с помощью механических соединителей к нижней части оконной коробки. Иными словами можно сказать, что это опора, которая держит все окно. При установке окна ПВХ, нижняя часть подставочного профиля жёстко защёлкивается к окну ПВХ. При этом подоконник устанавливается в подставочный профиль. Водоотлив также обязательно должен крепиться к подставочному профилю, а никак не к оконной раме. Все эти пункты являются требованиями ГОСТа и нарушать их ни в коем случае нельзя. Однако некоторые компании, занимающиеся установкой окон ПВХ, все же стараются сэкономить на материале, и не устанавливают подставочный профиль. Стоимость подставочного профиля не такая уж и большая, чтобы на нем экономить, а проблемы могут возникнуть просто огромные. Именно поэтому, заказчик обязательно должен проверить наличие подставочного профиля при установке, ведь такие ошибки допускаются довольно часто.

При монтаже окна без подставочного профиля, отлив крепится непосредственно к раме оконной конструкции. А это может привести к тому, что дождевая вода свободно будет поступать под оконную раму, а оттуда — в помещение. Поэтому, если у вас под пластиковым окном начинает сыреть стена, отклеиваться обои — не стоит грешить на качество окна. Проверьте качество установки, а именно, узнайте у фирмы, устанавливался ли Вам подставочный профиль. Да и прикреплённый к раме отлив сразу об этом скажет.

Такая установка окон ПВХ нарушает герметичность соединения. В зимний период времени, при установленном окне ПВХ, таким образом, стена будет промерзать. Как правило, это приводит к тому, что крепёжные болты и анкера начинают ржаветь, а, следовательно, теряется прочность и жёсткость крепежа всего окна. Применяя подставочный профиль, вы получите не только качественную установку оконной конструкции и правильное крепление отлива и подоконника, но и сможете сделать качественную герметизацию под окном.

Разновидности подставочных профилей для окон ПВХ и способы монтажа

Это профильная планка из плотного поливинилхлорида, разделенная внутри на две и более камеры. Крепится данный элемент к нижнему торцу оконного блока и выступает в качестве своеобразной прокладки между рамой и проемом. Материал, используемый для изготовления, не так привлекателен эстетически, как пластик створок, но намного устойчивее к механическим и температурным воздействиям.

1. Для чего нужен подставочный профиль
2. Разновидности и характеристики
3. Лучшие производители
4. Способы монтажа
5. Первый способ
6. Второй способ
7. Выводы

Для чего нужен подставочный профиль

При монтаже пластикового окна подоконник и наружный водоотлив крепятся именно к подставочному профилю, разумеется, если на нем не сэкономили и он установлен снизу блока. Прикрутить отлив можно и непосредственно к уличной части рамы. Подобная установка нарушает герметичность окна, существенно уменьшая его энергосберегающие характеристики. К тому же подобный монтаж не в состоянии обеспечить плотного примыкания между рамой и отливом из-за чего вода будет попадать в низ проема. Качественная установка подоконника также возможна только с подставочным профилем, без него в местах стыка со временем появятся щели, требующие дополнительной герметизации.

Не менее важная функция подставочной рейки — дополнительная термоизоляция нижнего монтажного шва. Конструктивно профиль разделен на несколько камер, что уменьшает общие теплопотери конструкции, кроме того существуют модели, камеры которых заполнены специальным пенистым полимером с низкой теплопроводностью.

Подставочный профиль обеспечивает дополнительную жесткость, сохраняя правильную геометрию оконного блока. С его помощью конструкцию гораздо проще поставить по уровню, не опасаясь за его нарушение со временем. Это, в свою очередь, залог исправной работы фурнитуры, которая будет функционировать гораздо дольше, если конструкция стоит без перекосов.

Подробный разбор теплых подставочных профилей:

Разновидности и характеристики

Основные различия заключаются в размерах поперечного сечения, количестве камер, их наполнении (или отсутствие такового), толщине наружных стенок и внутренних перегородок между секциями. Кроме того, есть отличия в совместимости с профильными системами разных производителей.

Основные характеристики подставочного профиля:

• Длина планки, как и у рамных аналогов, составляет 6-6,5м.
• Ширина в зависимости от модели колеблется от 2 до 10 см.
• Минимальное количество камер, расположенных горизонтально, – 1; максимальное – 5.
• Толщина наружной стенки не фиксирована, но не может быть меньше 2 мм.
• Внутренние перегородки – около 1 мм.

Двухкамерные изделия применяются в основном для обустройства холодного остекления, что для окон явление сравнительно редкое. Есть модели с вертикальным расположением камер (одна над другой), теплоизоляция такого профиля минимальна. Варианты с пятью изолированными секциями отличаются лучшими энергосберегающими характеристиками, особенно если часть камер заполнена термоизоляционным полимером (обычно экструдированный пенополистирол).

Высокие сборные модификации (10 см и больше) имеют как горизонтальные, так и вертикальные секции, часть которых может быть усилена армирующими элементами. В таких системах предусмотрены специальные соединительные элементы для сращивания по высоте, что позволяет их собирать на герметик без дополнительного крепежа.

Вверху подставочной рейки, в той части, которая соприкасается с рамой, имеется место для дополнительного размещения какого-либо утеплителя или герметика (чаще всего этот промежуток заполняют монтажной пеной).

Также часто используют ПСУЛ ленту

Описанные выше варианты, предназначены для установки внутри конструкции и не видны после финишной отделки. Однако есть ряд моделей, которые помимо выполнения опорных и усиливающих функций, могут полностью заменить элементы металлопластикового окна. Компания Rehau, например, производит подставочный профиль (108 561860), полностью заменяющий наружный водоотлив. Его применение возможно, если выступающей части отлива в 56 мм будет достаточно.

Лучшие производители

Оконные профильные системы от крупных изготовителей, как правило, комплектуются подставочным профилем.

Их отдельное приобретение может потребоваться если:

• Комплектный профиль не подходит или не устраивает заказчика по своим характеристикам (отсутствие теплоизоляционного наполнителя, количество камер).
• В случае утери (с отечественными монтажниками случается довольно часто) или поломки;

Как установить подоконник без подставочного профиля?

Установка подоконника и водоотлива без подставочника – задача повышенной сложности. Исключение донных деталей требует особого внимания к подготовке поверхности и выборе крепежа.

Для установки понадобятся следующие инструменты:

• ПВХ-уголок;
• уровень;
• карандаш;
• рулетка;
• герметик/ пена;
• шурупы;
• саморезы;
• перфоратор;
• лобзик.

Этап подготовки

Для начала поверхность необходимо подготовить под подоконник. Проем выравнивается и очищается, делаются замеры под будущую конструкцию, карандашом оставляется разметка. С помощью лобзика выполняется распил изделия под нужные замеры. Когда перекрытие готово, переходят к основному этапу – установке.

Монтаж подоконника без профилей

Если использование донных элементов исключено, вместо них используются деревянные маячки размером до 80 см. Они гарантируют прочность и устойчивость конструкции в горизонтальном положении и легко контролируются уровнем. Подоконник устанавливается на подготовленное место, под плитами которого установлены деревянные колодки на расстоянии 50 см друг от друга.

При опускании конструкции деревянные элементы не должны выходить за уровень стены, а их расстояние до боковых стен не превышает 10 см. Перед креплением целесообразно выполнить предварительную проверку ровности с помощью уровня.

Без подставочного профиля

Для фиксации подставочников используется пена. После крепления на поверхность укладывается малый груз во избежание поднятия и деформации плоскости. Свободное пространство под подоконником заполняется пеной. В фиксированном положении конструкция оставляется на 3 дня до полного застывания пены.

Излишки материала убираются канцелярским ножом, поверхность выравнивается и отделывается штукатуркой. При обнаружении щелей, их заделывают герметиком. Финишным этапом установки является окрашивание под цвет проема.

Второй способ

Как сообщалось выше, второй способ подходит преимущественно для опытных специалистов, способных выполнять одновременно несколько видов работ, действовать параллельно. Инструкции следующие:

1. От рамной конструкции отцепляется профиль.
2. Камеры подставочного профиля наполняются специальным утеплителем. Не обязательно заполнять все камеры. Достаточно заполнить специальными утеплительными материалами только одну камеру, чтобы создать достаточно благоприятные микроклиматические условия в квартире.
3. На поверхность планки (нижнюю) наносится полоска монтажной пены.
4. Планка ставится на нужное место. Некоторое время ее не трогают, чтобы монтажная пена внутри расширилась, заполнила все пробелы. Кстати, не обязательно использовать именно монтажную пену, допускается применение и других материалов, например, ПСУЛ.
5. Оконный блок устанавливается в проем вместе с подставочным профилем. Предварительно измеряется пространство.
6. Если блок входит идеально, то взаимодействовать с ним больше не нужно, можно переходить к следующему шагу. Если же остается слишком много пространства между оконным проемом и блоком, тогда его необходимо дополнительно обработать (сузить).
7. Заполнение дыр монтажной пеной или другими альтернативными вариантами.
