Переделка тяжелого мотоблока в минитрактор

Как сделать самодельный минитрактор из мотоблока

Так как же сделать самодельный минитрактор из мотоблока, первым делом нужно продумать саму переделку, но и возможность установки навесного оборудования: плуга почвофрезы, сенокосилки, лопаты-отвала.

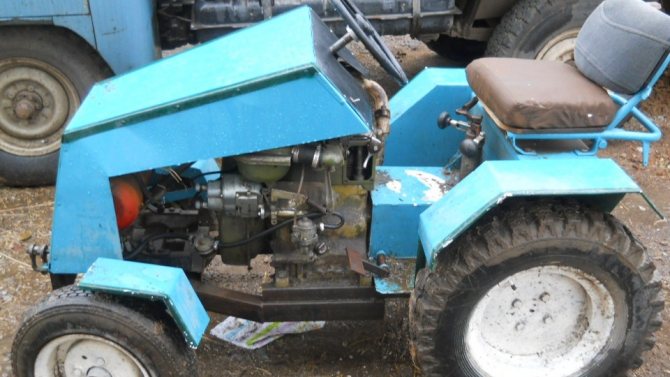

Коротко рассмотрим строение минитрактора из мотоблока, который сделан руками народного умельца.

Мотоблок располагается на заранее подготовленной самодельной раме. Установленный тормозной механизм барабанного типа берут из Жигулей. Оттуда же заимствуют рулевую рейку, что избавляет от проблем поиска запчастей. Готовый минитрактор радует легкостью управления и продуманностью в деталях. Чтобы уменьшить неудобства при поворотах, возле руля устанавливается ручка, которая разблокирует дифференциал.

Преимущества минитрактора

Среди основных достоинств самодельного технического средства следует в первую очередь отметить более низкую стоимость в сравнении с готовыми аналогами. Кроме того, такой агрегат не потребует много места для хранения. Теперь понятно, почему большинство владельцев приусадебных участков хотят знать, как из мотоблока сделать минитрактор своими руками.

. Цены на запчасти также имеют довольно привлекательную стоимость, и их несложно приобрести

Если установить на самодельный трактор из мотоблока шины с глубоким протектором, то агрегат получит хорошую проходимость. Не менее важной характеристикой устройства являются и его небольшие габариты

Перед началом работ по созданию этого технического средства, стоит изучить несколько чертежей и прочитать соответствующую литературу. Агрегаты от различных производителей обладают уникальными техническими характеристиками, что влияет на перечень необходимых работ по модернизации.

Сегодня на рынке можно найти модели, оснащенные адаптерами с сидением. В результате процесс создания самодельного минитрактора из мотоблока окажется еще более простым. Однако если адаптер отсутствует, то изготовить его своими руками будет не так уж и сложно. Многие владельцы приусадебных участков отдают предпочтение агрегатам «Салют», «Нева» и некоторым китайским моделям. Чтобы сделать трактор из мотоблока своими руками, кроме базового устройства потребуются:

• 2 колеса;
• лист нержавейки, а также металлические уголки и трубы;
• cварочный аппарат;
• дрель;
• кресло;
• навесное оборудование.

Что входит в фабричный комплект для самоделки

Комплект для переоборудования мотоблока в минитрактор включает все необходимые детали, которые требуются для данного процесса. Комплект для переоборудования мотоблока в минитрактор

В комплектации такого набора имеется:

• стандартная рулевая установка;
• укрепленная сборная рама;
• основа под кресло;
• рычаг подъемного механического узла;
• тормозной цилиндр;
• защитная система;
• спинка сидения;
• бак для тормозной смеси;
• набор метизов;
• тормозной барабан с опорным диском;
• ремень.

KИT набор для переоборудования мотоблока. «Версия 4х2»

Это стандартный комплект, который входит в набор Кит. Помимо всего в каждом подобном товаре имеется инструкция по сбору. Благодаря этому у владельца набора не возникнет вопросов с монтажом агрегата. Стоимость на такие наборы для переоборудования садовой спецтехники в мини трактор варьируется в пределах 40000 рублей.

Критерии выбора мотоблока

При выборе исходят из правила «мощность прямо пропорциональна площади участка». То есть чем участок больше, тем мощнее подбирается двигатель устройства. Для обработки участка в 20—60 соток достаточно мотоблока мощностью 4 л. с., в 1 гектар — 6—7 л. с., для вспашки участка в 2—3 гектара нужен мотоблок на 8—9 л. с. Для работы на большей площади мотоблоки не используют — это нецелесообразно. Здесь необходим полноразмерный трактор.

Примеры мотоблоков и их технические характеристики

Двигатель должен быть дизельным — он экономичнее и надежнее бензинового

Особое внимание при выборе уделите массе блока и расстоянию между колесами. Чем выше масса, тем лучше изготовленный из этого блока мини-трактор будет вспахивать землю

Чем больше расстояние между колесами, тем устойчивее окажется система, и тем ниже будет удельное давление на грунт (механизм не станет «самозакапываться» в мягкий грунт).

При покупке рекомендуется сделать выбор в пользу мотоблоков, производители которых предлагают фирменное оборудование для переделки в мини-трактор — меньше выйдет работы. Среди отечественных фирм такие «конструкторы» предлагают следующие компании:

• МТЗ.
• Нева.
• Кентавр.
• Зубр.
• Агро.

Мотоблоки «Агро» имеют слабое место — полуоси, хрупкие на излом. Если делать трактор «мини» из такого агрегата, то потребуется усилить полуоси колесными редукторами.

Выбирая между отечественным и импортным производителем, стоит знать, что «немцы» и «американцы» надежнее, но запчасти к ним стоят дорого, и достать их сложно. Поэтому для небольших и средних участков рекомендуется брать отечественный мотоблок, для больших, которые используются в коммерческих целях, лучшим решением станет более надежный «иностранец».

Устройство мотоблока

Как собрать минитрактор своими руками на базе мотоблока Нева — чертежи и схемы

Наличие мотоблока значительно упрощает обработку земли. Но не всегда удобно ходить за ним во время работы. Учитывая, что многие модели обладают достаточной мощностью – их собственники стараются улучшить конструкцию. Даже для профессионалов будет полезно знать, что собрать минитрактор не так уж сложно из мотоблока Нева. Чертежи и схемы для этого послужат основой, позволяющей сделать надежный и многофункциональный агрегат.

Общие рекомендации

На первом этапе нужно определиться с оптимальной моделью силового агрегата. Он должен иметь достаточный запас мощности, чтобы приводить в движение самодельную раму. Лучше всего для этого использовать модель Нева МБ-23С 9.0 PRO . Ее четырехтактный двигатель мощность 9 л.с. обеспечит требуемую тягу для обработки земли с помощью навесных инструментов – культиватора, плуга и т.д.

Мотоблок Нева МБ-23С 9.0 PRO

Если же в наличии есть модель с меньшей мощностью – можно вместо полноценной рамы сделать адаптер, как описано здесь. Он будет менее функционален, но зато улучшит комфорт эксплуатации мотоблока.

Что нужно для создания полноценного минитрактора? Сначала рассмотрим его основные компоненты.

• Рама. Изготавливается из подручного металлопроката. Поворотный механизм. Дисковая простейшая тормозная система. Сиденье и элементы кузова. Сцепка для установки навесного оборудования, система рычагов для управления ею.

Большую часть комплектующих можно приобрести в пунктах приема металлолома или на разборках автомобилей

При этом нужно обращать внимание на качество и отсутствие дефектов

Сначала определяются с функциями, которые должен выполнять минитрактор из мотоблока. Чаще всего выбирают универсальную схему, предусматривающую обработку земли и перевозку грузов. Для второго варианта потребуется прицеп, который можно изготовить самостоятельно или приобрести уже готовую модель.

Чертежи

Общая кинематическая схема

Для правильного сопряжения всех компонентов конструкции составляется кинематическая схема. В ней обязательно подробно описываются места соединения вала мотоблока с колесной парой. Желательно, чтобы привод был на заднюю ось – так трактор будет обладать лучшей проходимостью.

Важно, чтобы все детали минитрактора были правильно подобраны. В случае надобности можно выполнить их модернизацию – обработку на токарном станке

Нужно помнить, что от качества компонентов напрямую будет зависеть рабочих ресурс и эксплуатационные характеристики будущего трактора.

При выборе чертежной схемы следует обращать внимание на поворотный механизм. Этот узел может быть двух видов

• Перелом кузова. Отличается надежностью, но при этом рулевая колонка должна располагаться точно над узлом. Минитрактор, изготовленный по такому принципу, будет иметь малую маневренность на поворотах. Установка рулевых тяг. Для их монтажа потребуется больше времени и заводские комплектующие. Но при этом появиться возможность выбора места установки мотоблока (на передней или задней оси), а также значительно увеличится угол поворота.

Выбрав оптимальную схему можно приступать непосредственно к изготовлению агрегата.

Чертеж рамы минитрактора

Делаем раму

Для самостоятельной сборки конструкции потребуется минимальный набор инструментов и комплектующих. Последние лучше всего выбирать по схеме, а в случае отсутствия каких-либо компонентов – вносить изменения в чертеж с учетом параметров комплектующих на замену.

• Металлопрокат для изготовления рамы. Используется труба квадратного сечения, уголки и швеллера. Для изготовления кузова рекомендуется применять стальной лист толщиной от 1,5 мм. Готовые компоненты подвески и поворотного механизма. Сварочный аппарат, электроды, «болгарка», дрель, измерительный инструмент.

Минитрактор из мотоблока Зубр

Мотоблоки данной марки обладают надежным и достаточно мощным мотором, наличие которого позволяет переделать агрегат в полноприводный минитрактор. Перед работой обязательно изучите детальные чертежи, а также купите стальные листы, трубы и уголки.

Порядок действий при изготовлении минитрактора выглядит следующим образом:

1. При обустройстве рамы вам потребуется расширить уже имеющийся каркас мотоблока. Это необходимо для того, чтобы установить дополнительные колеса. Нарежьте уголки и трубы на подходящие куски, после чего приварите их друг к другу;
2. Передняя балка на минитрактор монтируется посредством уже готовой ступицы, оборудованной тормозами. Колеса в передней части агрегата должны соответствовать размеру задних колес, или быть чуть больше последних – это предотвратит «зарывание» мини-трактора при езде по пересеченной местности;
3. Затем установите мотор мотоблока. Лучше всего устанавливать его в передней части, чтобы достичь наилучшего баланса всей конструкции;
4. К задней части готового минитрактора приварите фаркоп – он потребуется для монтажа прицепа.

Самодельный минитрактор, изготовленный на базе мотоблока Зубр, сможет справиться с рядом наиболее сложных хозяйственных задач: вспашкой грунта, кошением травы, сбором и перевозкой урожая.

Особенности конструкций

Переоборудование мотоблока в минитрактор не требует от владельца оформления технической документации и регистрации транспортного средства в органах ГИБДД. Общей чертой для самодельных конструкций является рама, на которой жестко установлен силовой агрегат, задний мост и узлы управления. При сборке трактора используются готовые узлы от серийных автомобилей и тракторов.

Примером может служить комплект для переоборудования техники Crosser со средней стоимостью от 60 тыс. рублей.

Встречаются более доступные комплекты, которые изготавливаются мелкими мастерскими. В состав наборов входит рама, приводы и механизм тормоза, крылья, а также сиденье и рулевая трапеция. Стоимость комплекта находится в пределах 16-18 тыс. рублей. Плюсом такого набора является универсальность — покупатель дорабатывает его под имеющийся в наличии мотоблок в соответствии со своими предпочтениями.

В качестве силовых агрегатов стандартно используются четырехтактные карбюраторные двигатели с объемом цилиндра до 250 см³ и развивающие до 10-13 л.с. Реже встречаются дизели с близкими характеристиками. Коробки передач имеют до четырех скоростей и связаны с ведущими колесами ременной передачей. В приводе колес применяются шестеренчатые или цепные редукторы. В штатных трансмиссиях часто отсутствует дифференциал.

Устанавливаемая на минитрактор дополнительная пара колес может использоваться для управления направлением движения. Теоретически ее можно оснастить приводом, но схема трансмиссии усложнится. Для реализации полного привода требуется применение шарниров равных угловых скоростей на управляемых колесах и дифференциала. В противном случае полный привод будет ухудшать проходимость и снизит надежность трансмиссии.

В зависимости от предназначения минитрактора выбирается схема рамы. Если трактор используется для пропашных или иных сельскохозяйственных работ, то оптимальной станет замкнутая прямоугольная рама из стального профиля. Рама должна иметь достаточную прочность и выдерживать вес механизмов трактора, а также нагрузки, возникающие в процессе работы.

Если минитрактор предполагается использовать как средство транспортировки, то рекомендуется применение ломаной рамы, состоящей из двух частей. Элементы рамы соединены между собой шарнирным соединением. Сложностью создания такой конструкции становится трансмиссия. Для передачи крутящего момента на ведущие колеса придется использовать карданный вал или размещать двигатель вместе с ведущими колесами на одной части рамы. Второй вариант проще, но не обеспечивает равномерной загрузки колес трактора.

Возможна установка поперечин для задней навески вспомогательного сельскохозяйственного оборудования. Для буксировки прицепов применяются готовые адаптеры или самодельные узлы, созданные с учетом особенностей прицепа.

Как сделать минитрактор из мотоблока МТЗ?

Чтобы разработать качественный и довольно производительный трактор использовать мотоблоки МТЗ 05, МТЗ 09, МТЗ 12 или других моделей. Они оснащены двухцилиндровым двигателем, который смещает центр тяжести наперед.

При переделке главной задачей является устранение проблемы смещения центра тяжести:

• Настройте агрегат на режим работы с косилкой.
• Уберите его переднюю площадку и установите на ее место переднее колесо от мотоцикла, а также руль управления.
• На верхнюю часть рамы закрепите регулировочную тягу, что сделает конструкцию более жесткой.
• Приварите водительское сидение.

Установите двигатель и не забудьте об установке еще одной площадки, на которой разместится гидрораспределитель и аккумулятор. В задней части нужно установить дополнительную стальную раму для гидравлики, а на передней монтируется ручной тормоз.

В итоге вы получите компактный трехколесный трактор с высокой производительностью. Как он выглядит, можно посмотреть на фото.

Минитрактор за 50 тысяч рублей: собираем своими руками из мотоблока

Купили мотоблок-культиватор с валом отбора мощности (ВОМ). Будем делать из него мини-трактор для дачи.

Так как 130 тысяч рублей (столько стоит самый простой китайский ременной мото-трактор на базе тяжёлого мотоблока) — это довольно дорого, то мы решили прикупить к мотоблоку передний адаптер и сделать из двух агрегатов один — маленький трактор для дачи.

В общем, так называемый «редукторный мотоблок» с валом отбора мощности обошелся нам в 23 тысячи рублей вместе с доставкой. Коробка передач на нем имеет две скорости вперед и одну – назад, колеса – 10-дюймовые.

Отечественный мотоблок за такую цену вы не купите, поскольку ценник на них начинается с 30 тысяч рублей, да и то, если это — ременной мотоблок-культиватор.

Но я немного разбираюсь в одноцилиндровых двигателях общего назначения, поэтому спросил у продавцов, какая модель двигателя. Ответ был предсказуем – это даже не «Лифан», а какой-то неизвестный «китаец».

Ну да ладно, спрашиваем дальше: какой индекс движка? При этом пришлось указать им (продавцам), где на моторе найти эти цифры. В общем, мотор оказался с индексом 170F, а это однозначно указывает на то, что мощность двигателя не более 7 лошадиных сил.

В итоге, мне удалось «уговорить» продавцов снизить цену на 3 тысячи. Я считаю, что это вполне приемлемая цена, если учесть, что мотоблок «редукторный» и с полуосями диаметром 32 мм.

Можно было, конечно, купить и за 20 тысяч такой мотоблок, но с диаметром осей 24 мм, что мне не очень подходит — слабоваты.

К мотоблоку я хочу приделать передний адаптер белорусского производства, который собираюсь купить за 27 тысяч рублей.

В результате, получится такой вот недорогой, но вполне работоспособный минитрактор, как на этом видео:

На этом пока все.

А в этой статье вы можете прочитать о том, как выбрать ходоуменьшитель: Мотоблок с уменьшителем хода: зачем он нужен, и какой выбрать?

Спасибо за внимание. Источник

Источник

Пошаговое конструирование

Определите мощность ДВС. Помните: ДВС с воздушным охлаждением перегреваются от длительной работы, им необходима и принудительная вентиляция. Поэтому отложите ДВС от бензопил, даже от «Урала 2Т Электрон» с 5 лошадиными силами (л.с).

Продуктивнее ДВС от мотоциклов марки «Планета» – одно- и двухцилиндровые (16-22 л.с). Подойдут и советские мотороллеры группы «Вятка» (прототип итальянской «Веспы»), а также «Тула» и ее прототипы, в том числе, грузовой «Муравей». Их мощность – от 5,5 до 8-11 л.с. Такие мотоциклы и мотороллеры еще стоят в гаражах и сараях, их можно за бесценок купить по объявлениям.

Читайте здесь: Бассейн своими руками — советы как построить стационарный каркасный плавательный бассейн

Техническая ценность «Иж-49» – в стальной головке двигателя, а не алюминиевой. Несмотря на мощность в 11,5 л.с, этот «Иж» даст фору в тяговой силе преемнику – «Иж-Планета П-5» с его двадцатью «лошадьми».

В селах еще сегодня им без переделок пашут огороды. А на прицепах возят до полутора-двух тонн сена. Они тихоходные, поэтому не греются.

Что необходимо для сборки:

• «донор», с которого снимаются некоторые запчасти;
• чертежи (из Интернета или паспорта заводского мотоблока);
• сварочный, желательно и мини-токарный агрегат (есть школьного типа);
• набор инструментов.

Как сделать самодельный минитрактор из мотоблока «Кентавр»

Практика показывает, что самый доступный и надежный минитрактор получается из мотоблока, который относится к категории профессиональных или полупрофессиональных. Главная их отличительная черта — большая мощность и большой ресурс использования. Мотоблок «Кентавр» хорошо подходит по всем этим качествам. На нем установлен дизельный мотор, мощность которого 9 л.с. Это позволяет использовать его как основу для минитрактора. Но конечный выбор зависит от тех целей, которые поставлены при создании такой техники.

Для будущего минитрактора нужно подготовить кузов, и продумать, как он будет соединен с моторным блоком. Для создания кузова и рамы используют профилированные трубы или металлические уголки. Если мотор мотоблока достаточно мощный, то можно использовать в качестве кузова небольшой прицеп к мотоциклу или автомобилю. Тогда нужно продумать схему соединения кузова к мотоблоку.

Когда самодельный минитрактор из мотоблока «Кентавр», нужно разработать кинематическую схему, которая передавала бы крутящий момент от двигателя к ведущим колесам. Также необходимо равномерно распределить нагрузку на ведущую ось. Если планируется перевозить грузы таким минитрактором, то развесовка будет играть решающую роль.

Место для водителя нужно делать комфортным, так как у минитрактора отсутствуют средства амортизации. Также его нужно оборудовать прицепным устройством, чтобы минитрактор мог использовать навесное оборудование. На этом фактически завершается работа по самостоятельному превращению мотоблока «Кентавр» в минитрактор. Теперь ухаживать за приусадебным хозяйством будет гораздо эффективней.

Изготовление опорной рамы на мотоблок

В качестве материалов необходимы:

• квадратная труба 80Х80 мм;
• труба профильная 80Х40 мм;
• листовой металл толщиной 5 мм;
• труба внутренним диаметром 50 мм;
• прут стальной диаметром 25 мм;
• четыре подшипника внешним диаметром 50 мм и внутренним приблизительно в 25 мм;
• болты, гайки и шайбы.

По краям отрезка квадратной трубы приваривают две трубы профильной, чтобы получилась буква П. Посередине квадратной трубы крепят сваркой два лепестка, в которых друг напротив друга сверлят отверстие диаметром 15 мм.

Из листовой стали вырезают 4 отрезка полосы размером 300Х80 мм каждый. К двум отрезкам с одного края приваривают стальные пруты длиной 200 мм, чтобы получилась буква Г. К остальным посередине два куска стальной трубы длиной по 150 мм. В трубы впрессовывают по два подшипника.

К колесам мотоблока с помощью болтов прикручивают две детали, где впрессованы подшипники. В подшипники вставляют заготовки с прутами. Эти заготовки болтами крепят к П-образной раме.

Критерии выбора мотоблока

Мотоблок, который вы будете использовать при изготовлении транспорта для обработки земли, должен иметь некоторые особенности. Вот некоторые из них:

мощность – главный критерий, по которому можно судить, сколько данное приспособление сможет обработать площади (чем мощнее, тем больше);
топливо, на котором он работает, – приемлемый и самый выигрышный вариант – это дизельное топливо

Аппараты на нем способны расходовать меньшее количество горючего;
весовая категория – следует обратить внимание на массу, так как вам придется управлять данным устройством. Также существует закономерность, чем массивнее и мощнее минитрактор, тем больше площади он подвергнет обработке и тем лучше сможет справиться с твердым и неподатливым грунтом;
ценовая политика – лучше выбрать неплохую модель отечественного производителя

Таким образом, вы сможете сэкономить деньги на приобретаемом товаре, а также получить качественное изделие.

Под все вышеперечисленные критерии отлично подходит модель МТЗ.

Особенности конструкции

Минитрактор — это сельскохозяйственная техника, с помощью которой вы сможете убирать снег, косить траву, обрабатывать грядки, вывозить мусор, и многое другое. Сделанный минитрактор вам не придется толкать перед собой, как это происходило с мотоблоком, вы будете на нем ехать сидя. Это и есть главное преимущество. Фермеры знают, как работа порой изматывает, да и здоровье в итоге не говорит вам спасибо за тяжелый труд. Все эти проблемы и решает модернизация техники.

Чтобы сделать свой минитрактор, чаще всего требуется только изготовление рамы, установка дополнительных колес, тормозной системы и сидения. Однако мотоблок «Агро» требует более серьезной работы.

В данном случае требуется усиление ведущих полуосей колесными редукторами. Здесь также можно применить такой метод, как расположение мотора в задней части агрегата, что позволит более равномерно распределить вес и нагрузку.

Рассмотрим более подробное описание того, как переделать мотоблок «Агро» в минитрактор. Вам понадобятся следующие материалы:

• сам мотоблок «Агро»;
• кресло из старого автомобиля;
• — листы стали и профили;
• колеса. Вы можете полностью заменить все четыре колеса, а можете оставить два, а два других добавить из старого автомобиля;
• рулевое колесо из старой машины.

Стоит отметить, что четкой схемы, по которой вы сможете сделать минитрактор, нет. Есть общие рекомендации. К тому же, для переделывания любого мотоблока по сути требуются одинаковые материалы, да и работа в целом проводится тоже одинаково. Любые другие изменения, как установка навеса от солнца или покраска будущей конструкции, это лишь ваши пожелания и предпочтения.

Вам нужно сразу определиться с назначением своего будущего минитрактора. Если вы его будете использовать только для сельскохозяйственных работ, то отдайте предпочтение сплошной раме. Также в данном случае лучше разместить мотор в задней части. Тогда как переднее расположение будет слишком давить на колеса, что приведет к почти невозможной трансмиссии техники.

Если же вы будете передвигаться на агрегате по сложным местностям, то делайте ломаную раму. Такая рама сделает оборудование более маневренным, легкоуправляемым, и вы сможете с легкостью преодолевать даже действительно трудные участки.

Выбор модели мотоблока Салют

Почти каждый счастливый обладатель мотоблока хоть иногда, но задумывается, можно ли переоборудовать мотоблок «Салют» в трактор, пусть не настоящий неприхотливый МТЗ или компьютерный властелин полей John Deerе, но все же.

Мотоблок Салют 100-БС-В

Все переделки в конечном итоге направлены на облегчение тяжелого труда, повышение комфортности работы и увеличение производительности. Считается, что лень способствует прогрессу – и, действительно, разве не лучше, сидя на минитракторе из мотоблока «Салют», лично переоборудованном, с комфортом и гораздо эффективнее выполнять ту же работу, вместо того, чтобы ходить пешком по полю! А жизненный опыт показывает, что переоборудуются любые модели мотоблоков – «Салют, «Нева», «Агат».

Отличными техническими характеристиками обладают переоборудованные минитракторы из различных модификаций мотоблока Салют-100.

Салют Honda GC-190

Салют-5Р

Салют-5Л-6,5 (Lifan)

Мотоблоки Салют Honda и Салют-5Р с профессиональными японскими двигателями требуют минимума переделок. Минитрактор из мотоблока Салют-5Л-6,5 (Lifan) после переделки стабильно работает на больших площадях.

Тяжелым мотоблоком с помощью соответствующей навески можно выполнить массу необходимых работ, с мини-прицепом его даже можно превратить в грузовичок.
