Что такое ламельный фрезер и зачем он нужен

Фрезер ламельный для чего нужен. Изготавливаем ламельный фрезер. Что это такое?

В современном хозяйстве незаменимым помощником является такой инструмент, как ламельный фрезер. С ним станет возможным выполнение различных фигурных вырезок, прорезей, шлифовки поверхности.

Особенно необходимым данный инструмент будет для хозяина, занимающегося столярными работами, мебельщика или просто любителя работать с деревом и другими материалами. Ниже мы рассмотрим, что же такое ламельный фрезер, для чего он предназначен, изучим его конструктивные особенности и устройство в общих чертах. Осветим такую проблему, как изготовление ламельного фрезера своими силами в домашних условиях, какие материалы можно использовать для этого, и в какой последовательности их собирать.

Что такое ламельный фрезер

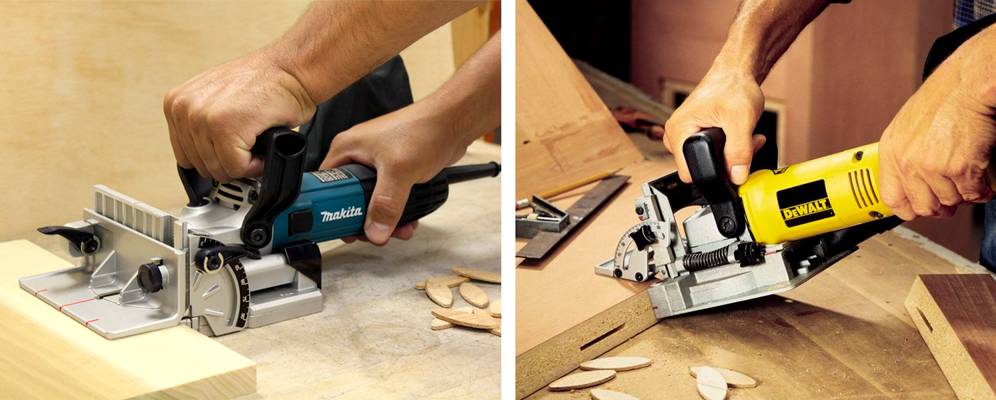

Ламельный фрезер – это инструмент, предназначенный для нарезки пазов ламельных соединений. Ламель – это пластина из дерева стандартного размера. Этот инструмент по конструкции напоминает болгарку. Основные части, из которых он состоит – это силовой агрегат, редуктор в виде конуса, непосредственно сам корпус. Закрепление фрезы на шпинделе производится с помощью гайки.

Инструмент подходит как для работы с деревом, так и для пластиковых материалов, оргстекла, камня, цветного металла, при этом требуется дополнительное оборудование. С фрезером вы можете производить следующие виды работ:

  • профилирование кромки;
  • выборку четверти;
  • шлифовку;
  • сверление технологических отверстий;
  • вырезку углублений и прорезей различных форм;
  • вырезку шипов.

Для разных видов работ требуются фрезеры различной мощности. Их можно разделить на три группы:

  • 750 Вт – маломощные;
  • 1100 Вт – средней мощности;
  • 1200 Вт – мощные.

Для бытового использования будет достаточно использовать фрезер мощностью 750 или 1100 Вт.

Количество оборотов шпинделя может варьироваться в пределах от 3000 до 24000 об/мин. Выбирать режим следует, руководствуясь специальными таблицами. Глубина фрезеровки лежит в пределах 30–60 мм.

Устройство пуска в современных моделях обычно имеет защиту от «дурака», так называемый блокировщик. Кроме того, есть механизм фиксации, без которого рабочий процесс становится проблематичным.

Цанга представляет собой зажим для фрезы. Она должна быть изготовлена из закаленной стали. Конусовидная форма цанги считается лучшей среди специалистов. Для удобного удаления сора с рабочей поверхности стола предусмотрен отсос пыли. Подошва фрезера может быть выполнена из штампованного металла либо быть литой.

Как изготовить ламельный фрезер самостоятельно

В условиях кризиса сегодня не всегда домохозяин может позволить себе купить полноценный фрезер. Поэтому мы рассмотрим способ, как можно выкрутиться из этого положения с помощью обыкновенной «болгарки» с диском, нескольких листов фанеры или оргстекла, ну и, конечно же, ваших рук и смекалки.

Изготовить такой инструмент самому можно из обычной болгарки или иначе УШМ. Желательно, чтобы она имела регулируемые обороты ротора. Это необходимо для того, чтобы была возможность выставить требуемую скорость вращения диска. В исключительном случае подойдет машинка под 125 диаметр круга.

Помимо этого, нам потребуется ламельная фреза. В качестве материала для корпуса подойдет фанера или же оргстекло, которое предварительно можно отполировать. Основной корпус с боковыми пазами состоит из двух боковых и задних стенок. Верхняя и нижняя части здесь отсутствуют, сама же болгарка с ламельным диском вставляется в пазы боковых стенок вырезанными из дерева направляющими, прикрепленными к ней с двух сторон сбоку. Для регулировки высоты распила ламелей необходимо сконструировать простейшее подъемное устройство. При отсутствии необходимости в регулировке высоты, инструмент можно просто зафиксировать на определенной высоте. Оставшаяся боковая стенка фиксируется к УШМ с помощью болтов, вкручиваемых в резьбу под держатель.

Ознакомившись с данным материалом, вы сможете самостоятельно собрать себе такой инструмент, потратив время и силы, но сэкономив свои финансы. Мы искренне надеемся, что вам понравилась наша статья!

Описание:

Овальная форма шипа (шканта), увеличение поверхности склеивания, повышение прочности соединения. Система DOMINO объединяет точность круглого шипа с гибкостью обычного плоского шипа – превосходное решение для соединения панелей и каркасов. Упорные элементы (DF 500) или упорные стержни (DF 700) обеспечивают точное фрезерование первого паза. По нему выравниваются заготовки по кромке и сразу обеспечивается необходимая точность соединения. Дальнейшее фрезерование пазов ведется с зазором. Небольшие погрешности компенсирует сама система соединений DOMINO, благодаря чему работа по сборке идёт очень быстро и эффективно.


Система состоит из дюбельного фрезера DF 500, дюбелей DOMINO разного размера и разнообразной оснастки для особых случаев применения.


Результат: необычайно прочные и точные невидимые соединения.

Обзор конструкции фрезера Домино:

Рейтинг выбора фрезеров по популярности

Makita 3709

Мне нравитсяНе нравится

Модель фрезера отличается повышенной работоспособностью и лёгким весом, что облегчает управление инструментом.

вес1,5 кг
мощность530 Вт
рабочий ход фрезы40 мм
обороты холостого хода30000 об/мин;
комплектацияцанга 6 мм, 2 ключа, параллельный упор, твердосплавная фреза, контурная направляющая, направляющая для шаблона.
Цена5780 руб.

Плюсы и минусы

эргономичность большая скорость для чистого реза двойная изоляция хороший обзор линии фрезерования прорезиненная накладка на корпусе в зоне захвата простое управление обширная комплектация

отсутствует регулировка оборотов нет плавного пуска не установлена подсветка нет поддержки постоянных оборотов под нагрузкой

BOSCH POF 1200 AE

Мне нравится2Не нравится

Инструмент вертикального типа отличается высокой производительностью и возможностью обработки твёрдых пород дерева.

вес5,4 кг
мощность1200 Вт
параметры цангового патрона6 мм; 8 мм
макс. глубина фрезерования55 мм
особенностивозможность подключения к пылесосу, защита от перегрева, неконтролируемого старта
обороты холостого ходадо 28000 об/мин
комплектациярожковый ключ, центрирующий стержень, 3 цанговых патрона, параллельный упор, пазовая фреза, всасывающий переходник, копировальная втулка, рукоятка с мягкой накладкой.
Цена7459 руб.

Плюсы и минусы

регулировка скорости вращения от 11000 до 28000 об/мин эргономичный корпус на рукоятке имеется накладка безопасность долговечность хорошая комплектация

тяжёлый вес нет плавного пуска не установлена подсветка отсутствует поддержка постоянных оборотов под нагрузкой

Интерскол ФМ-40/1000Э ДМ

Мне нравитсяНе нравится

Универсальная модель фрезера, способная работать с деревянными и пластмассовыми заготовками. Инструмент легко осуществляет проход по вертикальным, наклонным и горизонтальным поверхностям (включая фасонные).

вес2,3 кг
мощность1100 Вт
параметры цангового патрона6 мм; 8 мм
напряжение220В
обороты холостого ходадо 22500 об/мин
комплектациядве цанги (6,8 мм), адаптер для пылеотвода, 2 рукоятки, копир роликовый, ключ гаечный, винт для фиксации адаптера, 2 параллельных направляющих, направляющая линейка, копир плоский, шестигранный торцевой ключ
Цена4690 руб.

Плюсы и минусы

возможность подсоединения к пылесосу доступная цена лёгкий вес универсальное применение

не продуманная эргономика неудобная кнопка пуска нет регулировки частоты

ELITECH Ф 1355Э

Мне нравится1Не нравится

Назначение инструмента – оформления кромок, профилирования заготовок, создания пазов, бороздок, зенкования, шпунтования.

вес3,7 кг
мощность1300 Вт
параметры цангового патрона6 мм; 8 мм
макс. глубина фрезерования55 мм
обороты холостого хода11000 – 28000 об/мин
особенностивозможность подключения к пылесосу, неконтролируемого старта, подсветка, блокировка шпинделя
комплектацияключ, параллельная направляющая, 2 цанги (6 и 8 мм)
Цена5880 руб.

Плюсы и минусы

эргономичность низкий уровень шума безопасность высокая производительность простое управление

нет плавного пуска отсутствует стабильность оборотов под нагрузкой не установлена защита от перегрева

BLACK+DECKER KW1200E

Мне нравится1Не нравится

Многофункциональная модель фрезера, предназначенная для обработки изделий из дерева. Особенности инструмента заключаются в возможности подключения к пылесосу, наличии защитного экрана из пластика, который предотвращает попадание мелких частиц в глаза.

вес3,37 кг
мощность1200 Вт
параметры цангового патронапараметры цангового патрона – 6 мм; 6,35 мм; 8 мм
макс. глубина фрезерования55 мм
обороты холостого хода8000 – 28000 об/мин
комплектацияшаблон, 3 цанги, параллельная направляющая, копировальное приспособление, деталь для отделки вертикальных проекций.
Цена5289 руб.

Плюсы и минусы

охлаждение двигателя комфортное управление безопасность двойная изоляция длинный кабель (3 м) блокировка шпинделя наличие револьверного ограничителя

нет плавного старта отсутствует стабильность оборотов под нагрузкой в комплект не входит адаптер для пылеотсоса

Итоговая таблица рейтинга

Фрезер BOSCH POF 1200 AE 2

Фрезер ELITECH Ф 1355Э 1

Фрезер BLACK+DECKER KW1200E 1

Фрезер Makita 3709

Фрезер Интерскол ФМ-40/1000Э ДМ

Что необходимо учесть на первом этапе

Перед тем как сделать стол для фрезера, вы должны подумать над тем, что он может быть довольно простым устройством небольшой высоты. Расположить такую конструкцию можно на обычном столе. Для этого используется лист ДСП, на котором фиксируются направляющие. Подставкой может служить обычный кусок доски небольшой толщины. Его фиксируют на болтовые соединения. Для этого используются струбцины.

Для фрезы проделывают отверстия. На этом можно считать, что работы завершены. Если фрезерный станок — основной инструмент, то нужно изготовить удобный и основательный стол, за которым придется проводить много времени.

Конструкция и принцип работы инструмента

Общая конструкция ламельного фрезера имеет сходство с популярным и привычными многим домашним мастерам инструментом – угловой шлифовальной машиной(болгаркой).

Он состоит из корпуса со встроенным в него двигателем, и расположенным в передней его части вращательным элементом для крепления фрезы. В отличие от УШМ режущие диски в этом инструменте закрепляются параллельно корпусу.

В качестве режущего элемента используется дисковая фреза 100 мм. Если необходимо прорезать более глубокий паз, допускается установка диска на 105 и 110 мм. За передачу вращательного момента в инструменте отвечает редуктор. Фреза фиксируется на валу с помощью квадратного отверстия размером 20 мм.

Положение фрезы по высоте регулируется угловым упором. Для выставления размера паза в боковой части фрезера нанесена шкала. Она допускает погрешности до 2 мм, поэтому для точности необходимо измерять расстояние от подошвы фрезера до центра диска и обязательно производить пробный рез.

Глубину выемки регулируют установленными на корпусе и соединенными с упором винтами. Сняв упорный козырек, можно производить резы под различными углами.

Во время работы фрезера образуется обильное количество мелкой стружки. Для того чтобы она не разлеталась и не забивала механизм, на инструменте установлен пылесборник. Работает он по принципу пылесоса.

Основное предназначение ламельного фрезера – рез выемок-пазов под установку ламелей.

Инструмент также можно использовать для следующих целей:

  • профилирование кромки;
  • формирование зазоров в обшивке;
  • выборку длинных пазов и четверти;
  • вырезку нестандартных шипов;
  • выравнивание досок по толщине;
  • создание узоров на деревянных поверхностях.

Как сделать что-то самому, своими руками – сайт домашнего мастера

Ламельный фрезер можно по праву назвать незаслуженно обойденным вниманием многими мастерами инструмент. Многие считают что он, предназначен только для выборки пазов в деревянных заготовках

Это не так – этот инструмент куда более универсальный, и для любителей мастерить своими руками, он пригодиться еще во множестве повседневных дел

Это не так – этот инструмент куда более универсальный, и для любителей мастерить своими руками, он пригодиться еще во множестве повседневных дел.

В своё время, при строительстве своими руками бани на дачном участке, я решил в черепных брусках сечением 50×50 мм выбрать четверть для укладки досок сечением 25×100 мм чёрного пола. Это нужно было, чтобы осталось место для утеплителя (2×50=100 мм) после монтажа чёрного пола (фото 2) между лагами высотой 150 мм.

Конечно, даже при отсутствии в мастерской стационарного оборудования способов выбрать четверть существует множество: ручной дисковой пилой, электрорубанком, фрезерной машинкой и, наконец, ламельным фрезером.

Последний, в отличие от других инструментов, очень легко настраивать. Кроме того, отрезанная четвертинка сечением примерно 22×22 мм в хозяйстве тоже пригодится, а от рубанка или ручной фрезерной машинки останутся только стружки.

ИНСТРУМЕНТ ДЛЯ ДОМА И САДА, РУКОДЕЛИЯ И ПР. ЦЕНЫ ОЧЕНЬ НИЗКИЕ

Поэтому я и предпочёл ламельный фрезер. Работать с ним безопаснее, чем с дисковой пилой, и рез получается чистым. Правда, мне пришлось заменить штатный пильный диск 100 мм на диск 110 мм, тоже рекомендованный производителем инструмента. Тогда как раз достигается нужная глубина пропила — 25 мм. А брусков таких требовалось ни много ни мало — почти 100 пог. м.

Для той же бани в парилку необходимы были половые доски. Поскольку предполагалось использовать это помещение и в качестве помывочной (так в наших местах принято), покупать дорогие шпунтованные доски и обрезать потом у них кромки для настилки с небольшими зазорами — неразумно.

Целесообразнее обработать обрезную «пятидесятку». С учётом дефектов последней из неё практически всегда можно получить строганую «сороковку».

На том и порешил. Для начала тщательно обработал одну пласть доски электрорубанком. Главное здесь — убрать продольную покоробленность и крыловатость (пропеллер). Затем прострогал одну из кромок перпендикулярно обработанной пласти. От этой кромки разметил позицию противоположной (они должны быть параллельны) и прострогал её (фото 3).

Все эти выполненные операции для человека, имеющего хотя бы небольшой опыт работы электроинструментом, не представляют значительных затруднений, но вот прострогать оставшуюся пласть строго параллельно уже готовой — совсем непросто, даже при аккуратной разметке на обеих кромках.

В данном случае некоторый разброс по ширине досок — некритичен. Куда важнее, чтобы они были одинаковой толщины. Вот тут-то и выручит ламельный фрезер.

Выставив параллельный упор инструмента по имеющейся шкале на нужную толщину половых досок (расстояние в 40 мм от рабочей поверхности упора до ближней режущей кромки диска можно дополнительно проверить линейкой), приступил к фрезерованию досок по периметру, отслеживая упором обработанную пласть (фото 4).

В результате по периметру доски остаётся чёткий ровный поясок (фото 5), вровень с которым нужно электрорубанком вывести и центральную часть пласти. А уж эта задача — для первоклассника. Так можно и без рейсмуса обойтись. На обработку в одиночку 17-ти досок (длиной по 3,5 м) по этой технологии ушло около шести часов.

Теперь ламельный фрезер всегда держу под рукой.

Но и на этом его функции не заканчиваются. Ламельным фрезером можно сделать ровные и точные зазоры, выбирать аккуратные пазы для плотной подгонки досок друг к другу, и даже делать нехитрые и необычные узоры на деревянных заготовках, да и много чего еще.

  1. (вверху) Стоит освободить инструмент, и вращающийся диск прячется в корпус.
  2. Теперь поверх чёрного пола могут быть уложены два слоя утеплителя.
  3. Сначала нужно очень тщательно подготовить одну пласть доски и обработать её кромки.
  4. Выставив упор инструмента, фрезеруют доску по периметру. За базу принимают обработанную пласть.
  5. Теперь нужно снять выступ на пласти доски до уровня профрезерованного пояска.

Ручной фрезер по дереву: устройство и виды инструментов

Резьбой по дереву ручным фрезером занимаются не только профессиональные столяры. Возможности этого инструмента пригодятся мебельщикам и мастерам-отделочникам. Основное назначение фрезера – обработка древесины. Хотя многие современные модели способны справиться и с другими материалами.

С помощью ручного фрезера и специальных насадок можно вырезать детали любой конфигурации

Потребители могут купить ручной фрезер для обработки:

  • камня искусственного происхождения;
  • пластика;
  • композитных материалов;
  • оргстекла;
  • цветных металлов.

Сфера применения этого инструмента распространяется на изготовление декоративных изделий и мебели из древесины, столярные работы. Создаваемые ручным фрезером поделки выглядят очень эффектно. Эти уникальные изделия находят широкое применение в быту. С помощью фрезера мастера изготавливают красивые рамы для картин, шкатулки, детские игрушки, декоративные полочки и т. п.

С помощью фрезера можно изготавливать деревянную мебель, кухонные принадлежности, вагонку, плинтуса, декоративные поделки и другие изделия

Что можно делать ручным фрезером:

  • выборку четвертей;
  • формирование таких конструкционных деталей, как фальцы, пазы, шипы, шлицы;
  • профилирование кромочной части (фигурное и прямое);
  • формирование посадочных мест для установки фурнитуры и запирающих механизмов на дверях;
  • декоративную резьбу по дереву фрезером с соответствующими насадками;
  • выполнение отверстий;
  • подгонку деталей, которые подлежат соединению;
  • выравнивание контуров черновым способом.

Виды фрезеров по дереву: классификация приборов

Чтобы решить, какой фрезер лучше купить для дома, следует детально ознакомиться с существующим ассортиментом этих приборов. Выбор устройства зависит от типа предполагаемых работ, их сложности и объемов. Например, необходимость в использовании фрезера на мебельном производстве возникает постоянно, в то время как в условиях домашней мастерской такой инструмент будет требоваться лишь время от времени.

Все ручные фрезеры разделены на виды — верхнего типа, кромочные и ламельные

Различают следующие виды фрезеров:

  • верхнего типа;
  • кромочные;
  • ламельные.

Устройства верхнего типа могут быть неподвижными и погружными. Второй вариант является универсальным, а потому и наиболее широко используемым. Для домашней мастерской погружная конструкция подходит лучше всего. Именно эту категорию приборов следует рассмотреть более подробно, чтобы решить, какой фрезер выбрать для выполнения определенных задач.

Кромочный фрезер используется для снятие фаски, скругления краев, формирование декоративных желобков а также для вырезания пазов под петли для мебели

Если сравнивать с другими видами ручного электроинструмента, фрезер имеет самую простую конструкцию. Для передачи крутящего момента не используются ремни, шестерни и другие компоненты. Насадки для фрезера устанавливаются непосредственно на шпиндель (вал электрического двигателя). За счет этого обеспечивается набор больших оборотов.

Корпусная часть электрофрезера называется «головой». Она перемещается по направляющим штангам, которые жестко зафиксированы на опорной платформе, вниз и вверх. При надавливании рукоятки голова инструмента опускается вниз. Если же ослабить давление, пружины снова вернут конструкцию в прежнее положение.

На шпинделе крепится фреза. Для ее фиксации используется цанговый зажим. Когда происходит плавное погружение головы в материал или дерево, глубина регулируется специальным упором. При дальнейшем перемещении фрезера в горизонтальном направлении высверливается паз с помощью острых кромок фрезы.

Фреза для ручного фреза выбирается исходя из вида обрабатываемого материала и типа операции

Felisatti RF100/710E

Ламельный фрезер Felisatti RF100/710E является также профессиональным инструментом. Мощность его потребления составляет 710 ватт. Скорость вращения не превышает 9 тысяч оборотов в минуту. Инструмент способен выполнять паз с глубиной до 20 миллиметров. Так что ее можно подобрать по размеру ламелей.

Угол изменяется в пределах от 0 до 90 градусов. Это позволяет получить заготовки, которые будут сращиваться в различных плоскостях. Диаметр используемой фрезы 100 х 22 х 4 миллиметра.

Особенностью прибора является его способность удалять дефекты древесины. Для этого используется фреза в форме лодочки.

Для облегчения работы с инструментом имеется несколько дополнительных устройств, о которых говорят многие пользователи. При длительной работе не нужно постоянно держать в нажатом состоянии кнопку включения. Имеется фиксатор, который будет удерживать кнопку самостоятельно. Держать прибор можно двумя руками. Для этого установлена еще одна рукоятка

Это те достоинства, на которые обращают внимание потребители

Рекомендации по выбору

Планируя купить ламельный инструмент, обратите внимание на такие основные характеристики:

Мощность двигателя. В зависимости от того, что вы собираетесь делать ламельным инструментом, зависит какой мощности инструмент стоит выбрать. Для домашней мастерской вполне достаточно малого ламельного станка. Станок средней мощности нужен при строительстве дачи, или к примеру бани либо сауны. Торцовка ступеней, соединение боковых обшивок на лестнице, террасе или балконе, создание декоративных элементов фасада, вырезка пазов и выборка четверти — с этим легко справиться ламельный станок средней мощности.

Возможность регулировки угла работы

В настоящее время на большинстве современных устройств присутствует эта функция, но мы не могли не обратить на нее внимание, так как она влияет на функциональность устройства. Скорость вращения фрезы

Чистота обработки напрямую зависит от скорости вращения фрезы

Скорость вращения фрезы. Чистота обработки напрямую зависит от скорости вращения фрезы

Не стоит использовать высокоскоростной фрезер для работы с мягким материалом и древесными плитами. Они легко обрабатываются на небольших скоростях.

Тип зажима для фрезы (цанги). Цанга должна быть сделана из качественного металла. Не покупайте дорогой фрезер только из-за качественной цанги. Достаточной приобрести цангу из каленной стали и заменить, если не устраивает то, что есть в наличии.

Регулировка оборотов. Позволяет выбрать тот режим, который необходим для обработки конкретного материала. Для твердых материалов (камня, латуни, алюминия) требуется быстрое вращение, а вот для более мягких оно не нужно.

Блокировка. Автоматическая защита. Если в доме есть дети, то блокировка и автоматическая защита просто необходимы. Фактически эта функция обеспечивает безопасность ваших близких.

Плавный пуск. Позволяет без резких рывков начать процесс вырезки пазов.

Рабочий ход фрезера

Если нужно выполнить детали с глубокими продольными пазами, или проточку под выравнивание доски для пола, стоит обратить внимание на рабочий ход ламельной фрезы

Подключение мешочка для мусора. Может быть подключен пылесос или мешочек для мусора и пыли через соединительные элементы. Это обеспечивает комфорт на рабочем месте и безопасность для здоровья мастера.

Характеристики мощности

Ламельный фрезер может обладать разной мощностью, которая должна соответствовать определенным видам работ

Важно найти перед приобретением инструмента оптимальное соотношение между весом и мощности. По этому показателю агрегаты можно разделить на легкие, средние и тяжелые

В первом случае мощность равна 750 ватт, во втором она достигает 1100 ватт, тогда как в последнем составляет 1200 ватт

В первом случае мощность равна 750 ватт, во втором она достигает 1100 ватт, тогда как в последнем составляет 1200 ватт.

Смотреть галерею

Важно учесть тот момент, что профессионализм и мощность являются взаимозависимыми параметрами. Если вы хотите использовать фрезер для решения задач в быту, то приобретать профессиональное устройство нецелесообразно

Достаточно будет инструмента среднего и легкого уровня

Достаточно будет инструмента среднего и легкого уровня.

СИСТЕМА РЕГУЛИРОВОК И ПОРЯДОК РАБОТЫ

Правильное использование ламельного фрезера обеспечивает точность подгонки соединяемых деталей. Перед началом работы нужно провести ряд подготовительных действий.

Исходя из размеров используемых ламелей устанавливают глубину фрезерования — это делают с помощью револьверного упора, ограничивающего продольный ход корпуса.

Отступ от верхнего края кромки регулируют подъёмом или опусканием подвижного углового упора — опорного козырька на базе фрезера. Поскольку в абсолютном большинстве случаев паз находится посередине, то отступ составляет половину толщины детали. Значит, достаточно измерить толщину, разделить пополам и установить нужное значение на шкале фрезера.

Для нарезки пазов под углом опорный козырёк нужно снять, а угол фрезерования — зафиксировать стопором. Саму обрабатываемую деталь тоже нужно закрепить на верстаке струбцинами.

При работе фрезер прижимают к детали с усилием, достаточным для выдвижения фрезы из кожуха.

При снятом угловом упоре для выборки пазов в кромке заготовок фрезер плотно прижимают к плоскости, на которой лежит заготовка.
