Печка на солярке

Конструирование печи собственными руками

Для самостоятельного конструирования необходимо иметь минимальные знания в области газотермодинамики (чтобы понять как осуществляется образование и горение горючей смеси солярки и кислорода), уметь разбираться в элементарных чертежах. Желательно иметь простейшие навыки в области обработки чёрного и цветного металла (резании, сверлении и технологии сварки). Если такого опыта нет, всегда можно обратиться к специалистам.

Печка на солярке своими руками может быть изготовлена в гараже, домашней мастерской.

Конструкция из обычного газового котла

В качестве корпуса можно использовать элементы старого газового котла. Корпус котла необходимо распилить на две половины. Одна будет дном печки, другая верхом. Имеющиеся в нём форсунки необходимо расширить, чтобы обеспечить свободную подачу солярки в смесительную камеру и далее в камеру сгорания.

Самодельная печка из газового котла

Систему воздуховодом можно переделать в дымоотвод. Остаётся только разместить бак с соляркой и печка готова.

Обогреватель из газового баллона

В качестве корпуса будущей печки можно использовать не используемый газовый баллон. Перед его применением необходимо убедиться, что он пуст. Кроме баллона потребуется две трубы длинной примерно 4 метра и внешним диаметром около 100 мм, ёмкость для хранения солярки (в среднем от 10 до 15 литров), две медные трубки (для производства горелки). Изготовить опору следует из стальных уголков с полкой 200мм. Кроме материала потребуются инструменты: дрель и свёрла по металлу, шлифовальная машина (болгарка) с отрезными кругами, любой сварочный аппарат.

Печь на дизельном топливе своими руками

Топливо будет поступать самотеком, а принудительная подача воздуха при такой конструкции не нужна. Нагревание баллона до пожароопасных температур нужно предотвратить, установив высоту контура устройства соответственно высоте источника горения, находящегося внутри.

Обратите внимание на толщину стенок баллона. Нам нужно, чтобы образовывались горючие пары топлива

Если стенки будут толще, необходимой для кипения температуры не достигнуть.

На улице следует слить из баллона конденсат, промыть ёмкость пару раз водой, чтобы в ней не осталось одоранта. Затем её заливают водой до верха и закапывают в землю для устойчивости. Болгаркой срезаем верхнюю часть баллона с вентилем.

Следует обратить внимание на тот факт, что дымоход должен быть вертикальным без углов и наклонов. Длина самой дымоходной трубы не должна быть менее 4 метров

В эту конструкцию можно заливать и отработку, но только после предварительной её очистки. Если масло будет неочищенным, в нем могут оказаться вода или спирт. Тогда при нагревании есть опасность взрыва и пожара.

Топливо наливается на 2/3 баллона. Зажженный лист бумаги кладут поверх солярки и крышку печки закрывают. Самовозгорание паров произойдет после повышения температуры. В работающую печь нельзя подливать горючее, использовать в этой модели бензин или керосин тоже нельзя.

  1. Освобождаем баллон от конденсата, тщательно его промываем. Затем закапываем его в землю и делаем срез верхний части ёмкости вместе с вентилем.
  2. Теперь у нас получилось место для крышки. На нижнюю часть конструкции, следует приварить ножки. Для этого используем стальные уголки.
  3. Далее вырезаем в крышке отверстие для патрубка, размер должен быть равный диаметру дымохода. Патрубок привариваем в отверстие, следим за герметичностью швов. К горизонтальной трубе привариваем дымоходную трубу.
  4. Вырезаем квадрат для поддувала в нижней части конструкции и устанавливаем дверку для регуляции воздуха.
  5. Теперь готовим ёмкость для топлива. Это будет труба (70х140 мм) и расположим внизу галлона. Завариваем кусок патрубка снизу, следим за герметичностью.
  6. Готовим крышку с двумя отверстиями из листа металла. Причём располагаем их по центру и по краю. К центральной трубке привариваем сразу трубу равного диаметра (100 мм). Ко второму отверстию устанавливаем подвижную заслонку (диаметр 50 мм), для заливки топлива.
  7. Дымоход устанавливаем вертикально без каких-либо наклонов. Длину его выбираем 4 метра, можно больше.
  8. На третью часть баллона наливаем горючее. Зажигаем листок бумаги и укладываем поверх солярки, и крышка печи закрывается. С увеличением температуры произойдёт возгорание паров.

Печь из стальных листов

Оно компактно (70х50х35 см, если не считать дымоход) и достаточно легко, т.к. весит всего 27 кг. На нем можно готовить, к нему подключают водяное отопление, и ему не страшны морозы.

Вкратце, она выглядит как две большие консервы или диска, соединенные трубой с большим количеством отверстий и трубой для отводов продуктов горения в верхней части.

Прибор являет собой две емкости, соединенные трубой большого диаметра (фитильная чаша) с рядами отверстий для поступления воздуха и дымоотвода.

Керосин или солярка из топливной камеры попадает в фитильную емкость самотеком. Там горючее греется – получается газообразная смесь. Она направляется в камеру сгорания и там горит.

В верхней ее части помещают спираль, она выступает нагревательным элементом и раскаляется до 800°С, отходы горения удаляются через дымоход.

Прибор, изготовленный своими руками, может иметь компактные размеры, обладает высоким уровнем безопасности.

Он очень экономный: топливная смесь и горючие соединения сгорают полностью.

Потребуется металл листами толщиной 5 мм или больше. Труба имеет 2 колена, вкладываемых друг в друга, и располагается далеко от дверцы.

Нижняя емкость служит топкой и одновременно баком для горючего, она имеет отверстие для заливки горючего. Среднестатистический такой прибор вмещает около 2–12 л солярки.

4 Каким должно быть отопление в гараже?

Для многих автомобилистов гараж – это почти второй дом. Здесь они углубляются в свое хобби, отдыхают от суеты и заботятся о машине. Поэтому в первую очередь следует подумать о комфорте самого человека, который часами находится в помещении.

Для машины отопление тоже необходимо, т.к. низкие температуры негативно влияют на ее техническое состояние и заметно сокращают срок службы.

При похолодании в гараже становится слишком влажно. На металлических деталях образуется конденсат, который провоцирует коррозионные процессы. В холодном помещении кузов машины быстро ржавеет и приходит в негодность

Чтобы гараж был сухим, следует позаботиться о хорошей гидроизоляции и обеспечить нормальную работу вентиляционной системы. Однако влага все равно попадает в помещение на колесах автомобиля. Она испаряется, и капли воды оседают на поверхностях.

Если нет обогрева, влага накапливается, из-за чего появляются грибок, плесень, ржавчина. Чтобы этого не происходило, необходимо отопление.

Низкая температура приводит к загустению масла и снижению емкости аккумулятора. Из-за этого возникают трудности с запуском двигателя, а расход топлива повышается. Поэтому имеет смысл потратить время и силы на сборку чудо-печки

Особенности эксплуатации гаража определяют требования, которые предъявляются к отопительным системам:

  • Эффективность. Печь должна быстро прогревать воздух и поддерживать нужную температуру в течение нескольких часов.
  • Простота эксплуатации. Приходя в гараж, его владелец должен тратить минимум времени и сил на обогрев помещения.
  • Легкость в обслуживании. Печь нужно осматривать, чистить, своевременно ремонтировать, поэтому ее конструкция должна быть простой и понятной, а детали – легко заменяемыми.
  • Доступность источника энергии. При выборе отопительной системы принципиальное значение имеет доступность топлива. Для гаража хорошо подойдет печь на солярке, дизтопливе или отработанном масле.
  • Безопасность. В гараже всегда есть какое-то количество горючих веществ. Поскольку нередко эти помещения выполняют функции мастерских и сараев, то здесь же зачастую найдутся и легковоспламеняемые материалы. Поэтому отопление должно соответствовать всем нормам пожарной безопасности.
  • Дешевизна. Затраты на обслуживание автомобиля и обустройство гаража и так высоки, поэтому экономия на отоплении без ущерба для его качества – актуальный вопрос.

Подбирая подходящий отопительный прибор, следует расставить приоритеты, т.к. идеал недостижим. Самые простые в эксплуатации – электрические обогреватели. Этот источник энергии доступен практически в любой местности.

Однако цена отопления с помощью электричества слишком высока, поэтому стоит рассмотреть другие варианты.

Галерея изображенийФото из Такой способ отопления выбирают люди, готовые потратиться на инфракрасный обогреватель и оплачивать счета за электроэнергию. Хотя приборы очень экономичны, они все же недешевы. Главное преимущество инфракрасного отопления: нагреваются предметы, а не воздух (он прогревается опосредованно, соприкасаясь с теплыми поверхностями). Это позволяет создать локальные тепловые зоныВладельцы гаражей, у которых есть возможность недорого покупать твердое топливо, мастерят старые добрые буржуйки. Такое отопление надежно, а его эффективность доказана временем. Есть и минусы: придется устанавливать дымоход, а в гараже держать запас топлива, который занимает немало местаДля обогрева гаражей, мастерских, подсобных помещений нередко покупают тепловые пушки. Есть множество моделей, работающих от газовых баллонов, электросети или на дизтопливе. Каждый владелец гаража обязательно найдет подходящий вариант. Единственный минус – высокая цена прибораМодели промышленного производства компактны, красивы, удобны в эксплуатации, но обходятся недешево. Если изготовить чудо-печку самостоятельно, получится вполне функциональная и недорогая конструкция. Единственный минус: с точки зрения дизайна она не сможет конкурировать с эстетичными промышленными моделямиОтопление инфракрасным обогревателемСамодельная буржуйка на твердом топливеГазовая теплопушка в гаражеЧудо-печка на солярке

В сборке печи на солярке своими руками есть огромный плюс: вы сами выбираете конструкцию и делаете такую модель, которая идеально подойдет для конкретных условий эксплуатации. Вам не придется адаптировать отопительный прибор или приспосабливаться к особенностям его работы.

Каким должно быть отопление в гараже

Для многих автомобилистов гараж – это почти второй дом. Здесь они углубляются в свое хобби, отдыхают от суеты и заботятся о машине. Поэтому в первую очередь следует подумать о комфорте самого человека, который часами находится в помещении.

Для машины отопление тоже необходимо, т.к. низкие температуры негативно влияют на ее техническое состояние и заметно сокращают срок службы.

При похолодании в гараже становится слишком влажно. На металлических деталях образуется конденсат, который провоцирует коррозионные процессы. В холодном помещении кузов машины быстро ржавеет и приходит в негодность

Чтобы гараж был сухим, следует позаботиться о хорошей гидроизоляции и обеспечить нормальную работу вентиляционной системы. Однако влага все равно попадает в помещение на колесах автомобиля. Она испаряется, и капли воды оседают на поверхностях. Если нет обогрева, влага накапливается, из-за чего появляются грибок, плесень, ржавчина. Чтобы этого не происходило, необходимо отопление.

Низкая температура приводит к загустению масла и снижению емкости аккумулятора. Из-за этого возникают трудности с запуском двигателя, а расход топлива повышается. Поэтому имеет смысл потратить время и силы на сборку чудо-печки

Особенности эксплуатации гаража определяют требования, которые предъявляются к отопительным системам:

  • Эффективность. Печь должна быстро прогревать воздух и поддерживать нужную температуру в течение нескольких часов.
  • Простота эксплуатации. Приходя в гараж, его владелец должен тратить минимум времени и сил на обогрев помещения.
  • Легкость в обслуживании. Печь нужно осматривать, чистить, своевременно ремонтировать, поэтому ее конструкция должна быть простой и понятной, а детали – легко заменяемыми.
  • Доступность источника энергии. При выборе отопительной системы принципиальное значение имеет доступность топлива. Для гаража хорошо подойдет печь на солярке, дизтопливе или отработанном масле.
  • Безопасность. В гараже всегда есть какое-то количество горючих веществ. Поскольку нередко эти помещения выполняют функции мастерских и сараев, то здесь же зачастую найдутся и легковоспламеняемые материалы. Поэтому отопление должно соответствовать всем нормам пожарной безопасности.
  • Дешевизна. Затраты на обслуживание автомобиля и обустройство гаража и так высоки, поэтому экономия на отоплении без ущерба для его качества – актуальный вопрос.

Подбирая подходящий отопительный прибор, следует расставить приоритеты, т.к. идеал недостижим. Самые простые в эксплуатации – электрические обогреватели. Этот источник энергии доступен практически в любой местности. Однако цена отопления с помощью электричества слишком высока, поэтому стоит рассмотреть другие варианты.

Галерея изображений
Фото из
Такой способ отопления выбирают люди, готовые потратиться на инфракрасный обогреватель и оплачивать счета за электроэнергию. Хотя приборы очень экономичны, они все же недешевы. Главное преимущество инфракрасного отопления: нагреваются предметы, а не воздух (он прогревается опосредованно, соприкасаясь с теплыми поверхностями). Это позволяет создать локальные тепловые зоны

Владельцы гаражей, у которых есть возможность недорого покупать твердое топливо, мастерят старые добрые буржуйки. Такое отопление надежно, а его эффективность доказана временем. Есть и минусы: придется устанавливать дымоход, а в гараже держать запас топлива, который занимает немало места

Для обогрева гаражей, мастерских, подсобных помещений нередко покупают тепловые пушки. Есть множество моделей, работающих от газовых баллонов, электросети или на дизтопливе. Каждый владелец гаража обязательно найдет подходящий вариант. Единственный минус – высокая цена прибора

Модели промышленного производства компактны, красивы, удобны в эксплуатации, но обходятся недешево. Если изготовить чудо-печку самостоятельно, получится вполне функциональная и недорогая конструкция. Единственный минус: с точки зрения дизайна она не сможет конкурировать с эстетичными промышленными моделями

Отопление инфракрасным обогревателем

Самодельная буржуйка на твердом топливе

Газовая теплопушка в гараже

Чудо-печка на солярке

Пошаговое руководство

На примере мы рассмотрим, конструкцию из газового баллона, так как он послужит нам основой. Принудительную подачу воздуха не используем, она здесь не потребуется:

  1. Освобождаем баллон от конденсата, тщательно его промываем. Затем закапываем его в землю и делаем срез верхний части ёмкости вместе с вентилем.
  2. Теперь у нас получилось место для крышки. На нижнюю часть конструкции, следует приварить ножки. Для этого используем стальные уголки.
  3. Далее вырезаем в крышке отверстие для патрубка, размер должен быть равный диаметру дымохода. Патрубок привариваем в отверстие, следим за герметичностью швов. К горизонтальной трубе привариваем дымоходную трубу.
  4. Вырезаем квадрат для поддувала в нижней части конструкции и устанавливаем дверку для регуляции воздуха.
  5. Теперь готовим ёмкость для топлива. Это будет труба (70х140 мм) и расположим внизу галлона. Завариваем кусок патрубка снизу, следим за герметичностью.
  6. Готовим крышку с двумя отверстиями из листа металла. Причём располагаем их по центру и по краю. К центральной трубке привариваем сразу трубу равного диаметра (100 мм). Ко второму отверстию устанавливаем подвижную заслонку (диаметр 50 мм), для заливки топлива.
  7. Дымоход устанавливаем вертикально без каких-либо наклонов. Длину его выбираем 4 метра, можно больше.
  8. На третью часть баллона наливаем горючее. Зажигаем листок бумаги и укладываем поверх солярки, и крышка печи закрывается. С увеличением температуры произойдёт возгорание паров.

Печь на солярке своими руками

Изготовление любого отопительного прибора в домашних условиях – это затратный и трудоёмкий процесс. Расчёты, раскрой металла, сварка и другие операции, целесообразны только в том случае, если их себестоимость значительно ниже, чем стоимость заводских аналогов.

Однако в случае с чудо-печью, которая стоит 2-3 тыс. руб., затраты явно не оправданы!

Самодельная печь

А вот некоторые усовершенствования фабричной модели чудо печи можно будет сделать своими руками. Дешёвые Солярогазы в народе уже прозвали «Конструкторами», из которых можно доделать отличную жидкотопливную печь!

«Дымоход»

Солярогазы используют в нежилых помещениях или хорошо проветриваемых. Но если нужно в походе обогреть место, где спят люди они не подходят, поскольку всё-таки коптят.

Чтобы поставить чудо-печь в палатку, или микроавтобус, умельцы оснащают его самодельным дымоходом. На верхнюю часть, кладётся воронка от водосточной трубы (в перевёрнутом виде), а к ней подсоединяют несколько колен трубы и выводят в окно или отверстие в палатке.

Удобная регулировка горения

Резиновый сальник нужно установить на игольчатом штоке вентиля, туда, где возле резьбы имеется технологическая проточка.

Предотвращение испарения керосина

Для этого приёмная чашка должна быть закрытой (именно так и делались всегда керогазы). Понадобится небольшая металлическая пластинка толщиной 1 мм и три винта. В пластине сверлится отверстие 20 мм в том месте, где будет проходить пружинный клапан. Пластина крепится на бортике винтами. Между клапаном и крышкой монтируется уплотняющая резинка.

Отопление капельницами

Если капельная печь используется для отопления, нужна ее мощность не менее 15-16 кВт. Только увеличением частоты капели этого не добиться: из-за возросшего тепловыделения капли будут испаряться еще в подводящей трубке. Печка (теперь уже самодельный котел на жидком топливе) перейдет на горение хлопками, а потом погаснет. Поэтому в отопительном котле на солярке и отработке трубку капельницы подводят к пламенной чаше в рубашке, охлаждаемой потоком воздуха.

Но это еще не все. Вследствие того же большего тепловыделения испарение топлива и горение паров будут интенсивнее. Часть топливного пара будет сразу отброшена в сторону, не сгорит и станет накапливаться в объеме котла, что может привести к взрыву. Поэтому на выходе топливопровода ставят завихритель, и конструкция дефлектора будет иной, чем в капельной буржуйке.

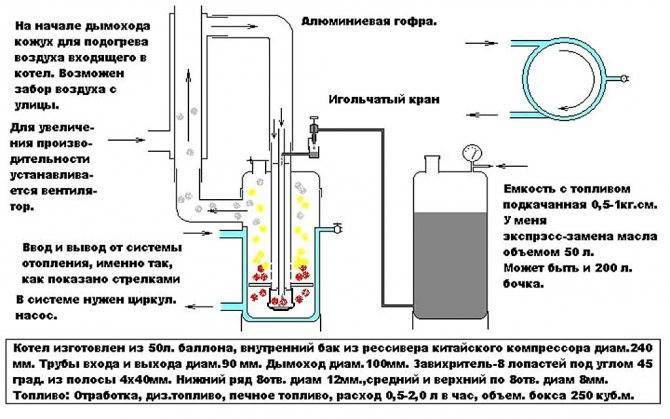

Схема включения самодельного капельного котла на солярке в систему отопления дана на рис.:


Схема системы отопления с капельным котлом на солярке

Подача воздуха при мощности до прим. 12 кВт термоконвекционная энергонезависимая: забираемый воздух сначала нагревается в воздушной рубашке дымовой трубы, а затем несколько остывает в алюминиевом гофрошланге, что и обеспечивает необходимый «подсос». На большую мощность необходим наддув от вентилятора ок. 60 Вт, напр., обдувающего радиатор ВАЗ-2109.

Существенный недостаток описанной системы – во избежание погасания горелки и накопления в нем взрывоопасных паров вода в рубашке котла должна течь противотоком естественной термосифонной циркуляции, т.е. сверху вниз. Поэтому в системе необходим циркуляционный насос с энергонезависимой (термомеханической) автоматикой аварийного останова котла при прекращении электропитания. Все это делает данную систему весьма сложной и в то же время ненадежной.

Построить капельный котел для системы водяного топления с естественной термосифонной циркуляцией возможно, но в таком случае усложняется его конструкция и становится необходимым принудительный наддув воздуха в рубашку охлаждения топливопровода. Если вы желаете отапливаться непременно дизтопливом или просто нечем больше, то чертежи капельного отопительного котла с естественной циркуляцией теплоносителя в водяной рубашке см. на след. рис.


Чертежи капельного котла на солярке для системы водяного отопления с термосифонной циркуляцией

Тоже вариант

Существует еще один способ запустить дровяно-угольную печь на керосине и солярке: сунуть ей в топку эжекционную горелку. Он возможен, если есть источник сжатого воздуха – наддув нужен 1,5-2 ати. При условии, что топливный бак расположен ниже горелки (это совершенно обязательно!) данный способ максимально безопасен: нет наддува – горелка гаснет. Сборочный чертеж распылительной головки эжекционной горелки для бензина, керосина и дизтоплива дан на рис. Воздух подается в кольцевой зазор (выделено цветом); недостающие размеры можно взять пропорционально, т.к. чертеж в масштабе.

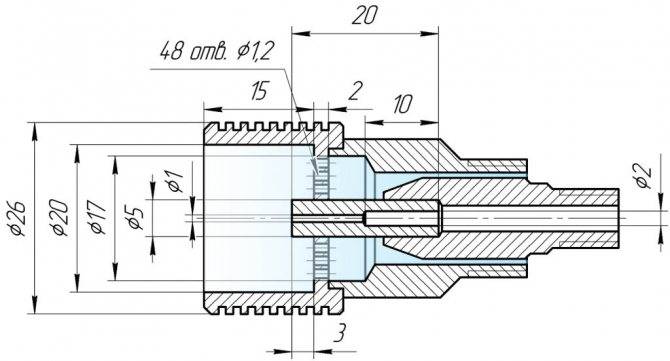

Чертеж распылительной головки эжекционной горелки для жидкого топлива

Как сделать своими руками?

Модели печей для отопления на солярке, которые можно купить в магазине, рассчитаны на определённую тепловую мощность и способны обогреть строение площадью не 30 м2. Прибор, изготовленный своими руками, будет более экономичным и идеально подходить для предполагаемых условий эксплуатации.

Материалы и инструменты

За основу при сооружении печки на солярке и керосине своими руками можно взять использованный баллон для хранения и транспортировки сжиженного пропан — бутанового газа.

Кроме него требуется подготовить:

  • трубу для изготовления дымохода длиной не менее 4-х метров, с внутренним диаметром 10 см и толщиной стенки 2 мм;
  • трубку из меди диной около 1,5 м;
  • небольшую струбцину с винтом;
  • двухлитровую медицинскую грелку;
  • угловую сталь 20х20 мм;
  • электроды.

Комплект инструментов должен состоять:

  • сварочного аппарата;
  • дрели и сверл;
  • напильника;
  • болгарки;
  • линейки и рулетки.

1 вариант изготовления


Схема чудо-печки на солярке

  1. слить остатки наполнителя из баллона;
  2. промыть его слабым мыльным раствором, а затем чистой водой и хорошо высушить;
  3. срезать с помощью болгарки верхнюю часть, удалить вентиль и на его место приварить трубу для отвода дыма;
  4. к нижней половине (топке) приварить ножки из стального уголка и сбоку вырезать отверстие под установку медной трубки;
  5. ещё одно отверстие вырезать в корпусе для регулировки поступления воздуха и прикрыть его металлической пластиной;
  6. трубку из меди согнуть под углом в 90 градусов, с одного конца присоединить к резиновому шлангу от грелки, другой поместить в баллон;
  7. шланг согнуть пополам, для закрепления места сгиба использовать струбцину с винтом;
  8. грелку заполнить дизтопливом и подвесить на стене в удалении от прибора;
  9. в топочную часть поместить чашку с горючим, при этом проследить за тем, чтобы конец медной трубки располагался непосредственно над этой ёмкостью;
  10. зажжённый лист бумаги положить в чашку поверх дизельного топлива;
  11. соединить обе части баллона;

При нагреве солярка начнёт испаряться, далее произойдёт самовозгорание паров. Добавить горючее можно с помощью грелки. Из неё топливо по каплям стекает к медной трубке через резиновый шланг, а затем поступает в топку. Для регулировки подачи используется винт на струбцине.

Разновидности обогревателей

В зависимости от принципа работы существует два совершенно разных вида приборов. Все подобные агрегаты можно разделить на устройства прямого и косвенного действия.

В первом случае конструкция максимально упрощена. В ней отсутствуют дополнительные фильтры или воздухоотводы. Это приводит к тому, что отработанные продукты сгорания попадают прямо в помещение. Такие агрегаты запрещено использовать в жилых зонах. Пользоваться подобными устройствами можно лишь в промышленных зонах или для временных работ при пониженных температурах.

Во втором случае, в конструкции предусмотрен дымоход, который дополнительно очищает воздух от продуктов горения. Кроме того, подобные агрегаты имеют дополнительную систему фильтрации. Такие автономные нагреватели можно использовать в закрытых жилых помещениях.

ТОП-3 лучших обогревателя на дизеле Ballu

  1. Ballu BHDP-20
  2. Ballu Biemmedue EC 85
  3. Ballu BHDP-100

Дизельный инфракрасный обогреватель

Такие приборы чаще всего используют тогда, когда необходимо быстро получить тепло там, где «гуляют» сквозняки. Принцип его работы схож с воздействием прямых солнечных лучей. Инфракрасный тепловой котел прогревает не воздух, а находящиеся вокруг него предметы. Нагреваясь, предметы отдают полученное тепло в воздух и он также постепенно прогревается.

Обогреватели такого типа устанавливают на открытых террасах, зимних верандах кафе и ресторанов. От обычного дизельного отопительного прибора, инфракрасные отличаются наличием излучателя и отражателя тепла. Дизельные инфракрасные печки не нуждаются в обустройстве системы отведения дыма. Они очень эффективны и экономичны.

Единственным их недостатком является невозможность быстро прогреть помещение большого объема. Но зато тепло можно получить быстро, буквально через несколько секунд после включения прибора.

Воздушная тепловая пушка

Этот вид дизельного обогревателя применяют тогда, когда необходимо обеспечить отопление помещения большой площади. Большие объемы быстро прогреваются за счет мощного потока теплого воздуха, нагнетаемого вентилятором.

Корпус тепловой пушки выполняют из прочного металла. Это помогает обеспечить надежную защиту от механических повреждений. Тепловая энергия, полученная от сгорания солярки, используется для нагревания керамического или металлического элемента, который и обдувается потоком воздуха.

Тепло в помещении будет сохраняться до тех пор, пока прибор работает. Если выключить тепловую пушку, воздух в комнате начнет быстро остывать. Такой агрегат весьма эффективен для больших помещений, изолированных от сквозняков и дополнительного притока воздуха.

Такие обогреватели на солярке отлично подойдут для дачи, но их нельзя назвать полностью энергонезависимыми. Для их работы все же необходимо электричество. С его помощью работает система безопасности: контроллеры температуры, уровня пламени и расхода топлива. При правильной эксплуатации приборы совершенно безопасны. В случае перегрева устройство автоматически выключается.

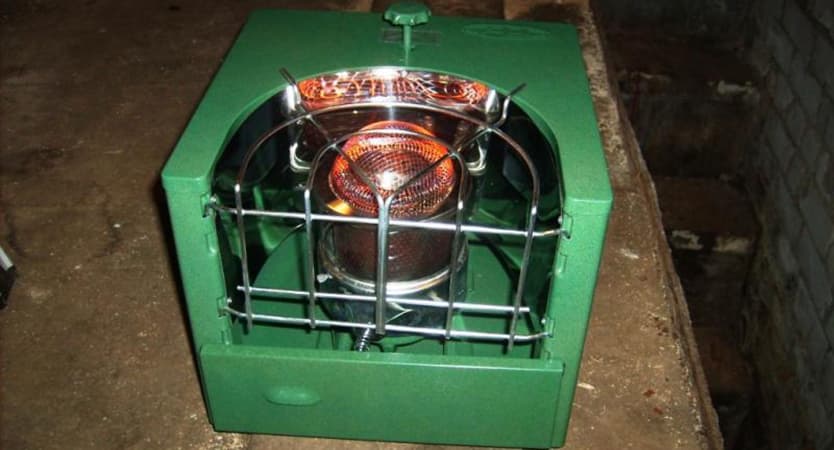

Керосиновый нагреватель

Эти приборы незаменимы в экстремальных условиях. Они способны работать только на керосине и не требуют дополнительного источника электроэнергии. Это отличный вариант в тех случаях, когда в доме нет света или не проведен газопровод.

Очень популярен керосиновый нагреватель и у туристов. Его удобно взять с собой в поход: в горы или на рыбалку. С его помощью можно не только нагреть палатку, но и приготовить чай или уху.

Характеристики печи

Все виды автономных печей на солярке можно разделить по следующим признакам:

  • способу нагрева;
  • конструктивной схеме;
  • выделяемой мощности;
  • скорости расхода солярки;
  • возможности подключения дополнительных отопительных устройств или систем;
  • массогабаритным характеристикам.

Печка буржуйка

По способу нагрева их можно разделить на две большие категории:

  • автономные устройства с применением прямого нагрева;
  • аппараты, использующие косвенный нагрев.

Особенностью устройств прямого нагрева является отсутствие оборудованного дымохода. Их называются «буржуйками».

Наибольшее распространение получили аппараты косвенного нагрева.

Самодельная печка на солярке собирается по одной из следующих схем:

  • двухконтурной или как её называют газовоздушной;
  • фитильной;
  • капельной;
  • с применением стальных листов;
  • используя обыкновенный газовый баллон.

Самодельная печка на солярке

По мощности отдаваемого тепла и скорости расхода солярки агрегаты заводского исполнения начинаются от 2,5кВт расходом 180 миллилитров солярки в час и до 20кВт с производительностью 550 м3 в час. Потребление солярки возрастает да 1,5 литров. Такие агрегаты называются тепловыми пушками.

Возможность подключения дополнительных обогревательных систем, например воздуховодов. В зависимости от характеристик изменяется время непрерывной работы. Это время варьируется от 6 до 28 часов работы без дозаправки.

Печь – капельница

Из самого названия агрегата явствует, что дизельное топливо направляется в камеру сгорания капельным путем. Это обеспечивает безопасную и надежную эксплуатацию отопителя, в отличие от экземпляра, описанного выше. Конструкция аппарата испытана многократно, ибо пришла к нам еще из советских времен, когда ею пользовались люди в экстремальных условиях – геологи, военные и так далее. В изготовлении печь не так проста, но для умелых рук больших проблем это не создаст.

Обычно печь-капельница, работающая на солярке, делается из старого газового баллона или стальной трубы большого диаметра. На ее днище устанавливается чаша, в которой происходит сжигание горючего. Воздух для горения поступает сверху через вертикальную перфорированную трубу, благодаря чему процесс проходит 2 стадии первичное горение паров и дожигание пиролизных газов.

Солярка капает в чашу самотеком, проходя по металлической трубке внутри воздушной трубы. Для этого бак с горючим ставится выше печи и немного в стороне, дабы исключить пожар. Чертеж агрегата изображен на рисунке:

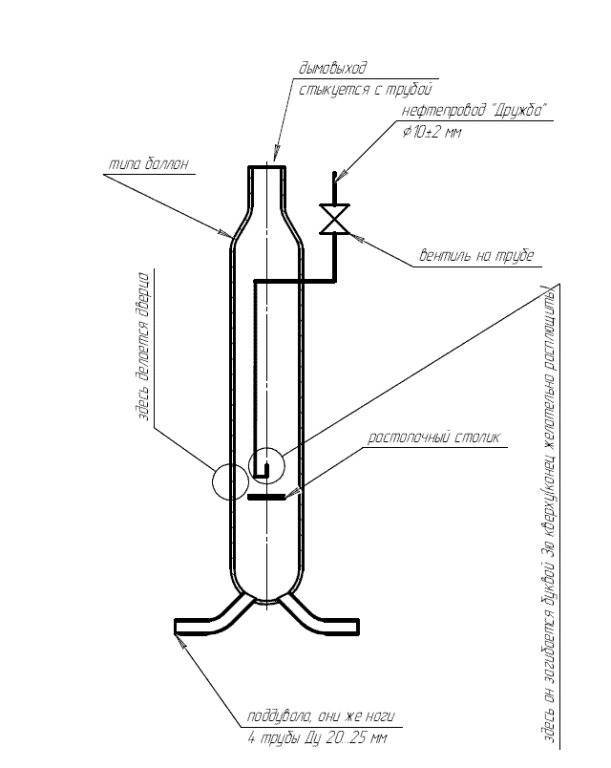

На чертеже видно, что печь на солярке, изготовленная своими руками, дополнительно оборудована смотровым люком в нижней части и небольшой крышкой в верхней части. Люк необходим для прочистки, а крышка – чтобы наблюдать за процессом горения. В то же время она служит взрывным клапаном безопасности. Чтобы осуществить правильное дозирование подачи солярки, между баком и стальной трубкой ставится гибкая медицинская капельница с регулировочным колесиком.

Напоследок немного о подаче воздуха. Ее можно целиком возложить на естественную тягу дымохода, но большего эффекта позволит добиться установка нагнетающего вентилятора с регулировкой производительности. Тогда сгорание будет проходить интенсивнее и полнее, а управление производительностью даст возможность регулировать печь капельного типа по мощности.

Но здесь возникает один нюанс: мощный факел пламени, вырывающийся через отверстия в трубе, нагревает стенки баллона докрасна. С целью повысить теплосъем с этой поверхности и ускорить прогрев комнаты перед корпусом обогревателя размещается обычный бытовой вентилятор или его аналог.

Какую делать?

Имея в виду требования безопасности, самодельная дизельная печь в принципе может быть построена под одной из след. схем:

  • Двухконтурной газовоздушной;
  • Фитильной;
  • Капельной.

Пушка

Двухконтурная газовоздушная отопительная печь не что иное, как теплопушка или автопечка, в зависимости от мощности. Ее достоинство – мгновенный прогрев помещения; в этом смысле теплопушка самая чудесная из чудо-печей. Как она устроена и как сделать теплопушку для гаража из деталей и узлов негодных устройств того же рода, см. видео:

Видео: пушка-обогреватель на солярке/отработке

Помимо технологической сложности (нужны точеные, фрезерованные и штампованные детали из жаростойких материалов) и энергозависимости (для наддува и защитно-управляющей электроники, без чего теплопушка вовсе не работает), очень серьезный порок теплопушек – прожорливость. Вторичный теплоноситель воздух, его теплоемкость и теплопроводность ничтожны, поэтому теплообменник нужно греть сильно и внутренние теплопотери велики. Расход топлива теплопушкой ок. 1,15 л/час на 10 кВт тепловой мощности. На прогрев обычного гаража расходуется 3-5 л соляры. При теперешних ценах на дизтопливо от такого тепла как-то не особо уютно. Единственно приемлемая сфера применения теплопушки в быту – прогрев перед выездом неотапливаемого гаража, чтобы успеть по-теплому принести с подзарядки и поставить аккумулятор.
