Бензиновая горелка для пайки своими руками

Бензиновые горелки и жидкотопливные горелки: виды, производители, цены

Среди представленных сегодня в продаже горелок на жидком топливе можно встретить как модели, хорошо знакомые туристам и альпинистам с советским стажем, так и горелки нового типа.

При этом первая группа является как «перепевом» советских «Шмелей» и «Туристских», творением ) и Запорожье («Мотор Сич Пт-2» и «Мотор Сич Пт-3»), так и, дошедшие наконец до нас модели, ставшие прототипами для отечественных примусов туристических «Огонек» и «Туристский», о которых мы уже подробно рассказывали в одном из наших материалов.

В качестве примера можем привести некоторые самые интересные, на наш взгляд, модели.

Безнасосные бесшланговые. К этому семейству принадлежат культовая горелка компании Optimus Svea.

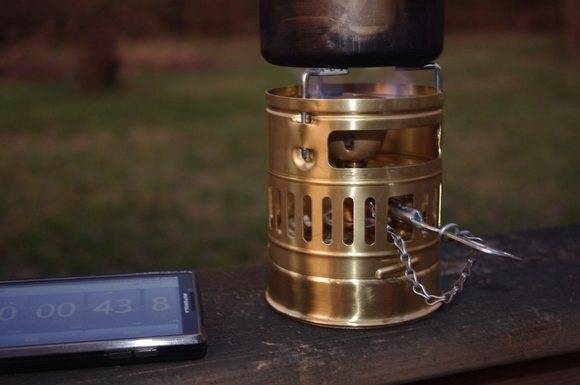

В горелке Optimus Svea 123R узнается «мечта туриста» — примус «Огонек». Достаточно миниатюрная – 550 гр., эта горелка туристическая бензиновая – мечта эстета. Она сделана из латуни и выглядит как антикварная вещь. Некоторые туристы отмечают, что горелка очень требовательна к качеству топлива, работает только на низкооктановом белом бензине («Галоше»), топливо с более высоким октановым числом приводит к перегреву горелки и ее взрыву. Стоит она чуть больше 4000 руб.

Насосные бесшланговые. Здесь мы можем увидеть как мегапопулярный прототип «Туристского» от компании Optimus, модели из стран СНГ, горелки походные бензиновые компании Coleman (так называемые, американские шмели).


Туристическая жидкотопливная горелка Optimus Hiker+, в ней многие узнают примус «Туристский» дополненный насосом. Горелка прекрасного качества и солидного веса — более 1,5 кг, мощностью более 2,8 Вт и впечатляющей всеядности (питается даже спиртом). По причине своей массивности сегодня вряд ли кто-то возьмет ее в горы. Снижает ее привлекательность и цена — более 8000 руб.


Горелка на жидком топливе Мотор Сич ПТ3 — украинские товарищи то ли усовершенствовали советский «Туристский», добавив к нему насос, то ли Optimus Hiker+ , увеличив его в весе до 2,2 кг. Радует в Мотор Сич ПТ3 только цена 1700 руб. За такую же сумму поработали они и над «Шмелем» — получилась горелка бензиновая Мотор Сич ПТ2, хотя некоторые утверждают, что ее конструкция позаимствована у Colemаn. Не знаем, что уж там позаимствовано, но весит она 1,4 кг, т.е. в 2 с копейками раза тяжелее обозначенного выше Colemаn. Может быть несмотря на то, что она ужасная «на лицо», зато внутри очень даже ничего?


Горелки на бензине «Дастан» и «Дастан в котелке» они же «Шмель 2» — дар киргизских производителей бюджетным туристам. За 2000 – 2500 руб. можно приобрести старую добрую классику весом 1,7 кг.


Горелки походные бензиновые Colemаn Sportster и Colemаn Feather производитель позиционирует как горелки на жидком топливе, но по отзывам туристов они плохо переносят некачественное топливо, в т.ч. высокооктановый бензин с присадками. Из-за них закоксовывается генератор, который потом приходится менять (к счастью, они есть в продаже). Обязательно также пользование для заливки топлива «родной» воронкой с поролоном, который выступает в качестве фильтра. Вес этих горелок 600 гр., цена от 4700 руб.

Насосные шланговые. Такой вид горелок выпускают почти все известные производители: MSR, Primus, Кovea, Optimus. Их стоимость начинается от 4300 руб., вес от 330 гр.

Китайская бензиновая горелка Fire-Maple TURBO FMS-F5 – самая легкая бензиновая горелка в мире. Ее вес 180 гр., для подогрева большой посуды можно регулировать держатели. Цена: от 4300 р.

Безопасность работы

Главный травмирующий фактор при использовании и наладке горелки — температура. Опасен и газ, даже бытовой, о чем свидетельствуют несчастные случаи, связанные со взрывами, либо отравлением.

Мощность пропановой горелки зависит от диаметра инжектора и форсунки. Нужно помнить: горит не сам газ, а смесь его с воздухом (кислородом).

Чем больший объем вступает в реакцию, тем сильнее факел. При этом возрастает опасность получить в инжекторной камере опасную пропорцию пропана с воздухом, а как следствие небольшой взрыв — хлопок.

Поэтому самодельная горелка не нужна слишком большой. Как правило, диаметр инжектора не превышает 3-5 см, а отверстие жиклера 0,5 мм.

Важно! Работайте в проветриваемом помещении либо на улице. Для защиты рук используйте перчатки

Применение горелок для твердой пайки и для пайки латунью

Пайка позволяет выполнить неразъемное герметичное соединение двух металлических деталей путем своеобразного «склеивания» их неким расплавленным материалом — припоем. Последний должен проявлять высокую адгезию по отношению к соединяемым металлам, то есть быть весьма «прилипчивым», и обладать достаточной прочностью после застывания.

Температура плавления припоя должна быть выше, чем рабочая температура, при которой эксплуатируется паяное изделие; и в то же время ниже, чем температура плавления основного материала.

Газовая горелка как раз и нужна для того, чтобы нагреть припой и сделать его таким образом достаточно вязким.

Очевидно, что для удобства работы ее факел должен сохранять стабильную форму и температуру.

Преимущество данного инструмента заключается в способности обрабатывать зоны с большой площадью — электропаяльнику такая задача окажется не под силу.

При этом простенькую маломощную горелку можно без особых хлопот изготовить своими руками.

С помощью самодельной горелки можно будет сделать массу полезных дел. Ее возможностей окажется вполне достаточно для пайки медных и латунных сосудов, входящих в состав радиаторов, интеркулеров и теплообменников, а также для пайки с применением твердых припоев.

Кроме того, только с помощью данного инструмента можно осуществить разборку радиатора с целью замены его сердцевины, а также выполнить замену в нем сот.

Пригодится такая горелка и в ходе ремонта кузова, при котором высокая температура не только не нужна, но и весьма нежелательна, так как может вызвать коробление этой части автомобиля.

Выполнить реставрацию небольшого поврежденного участка, запаять латунью прорехи, осуществить «ювелирную» рихтовку — для всех этих работ данный инструмент окажется вполне подходящим.

Незначительный нагрев понадобится и в том случае, если необходимо демонтировать деталь, посаженную с натягом, то есть запрессованную.

Это может быть обойма подшипника или какая-нибудь втулка.

Данный метод особенно эффективен, если входящие в соединение детали выполнены из материалов с разными коэффициентами теплового расширения.

Форсунка и ручка — варианты изготовления

Если взглянуть со стороны, ручка и форсунка, по сути, весь агрегат. Остальное трубки и вентили, подводящие газ. Для форсунки можно приобрести латунный жиклер от газовых приборов. Они без проблем продаются, стоят копейки.

Если нужна особая конструкция, поступить можно следующими образом.

Подходящую заготовку зажимаем тисками.

Чтобы не смять резьбу зажимая деталь в тиски воспользуйтесь прихватите сначала обычной деревянной прищепкой.

Аккуратно сверлим отверстие сверлом подходящего диаметра, не доходя до конца около миллиметра. Стачиваем оставшийся металл, до появления точки, оставленной самым кончиком сверла.

После этого, тонким сверлом или закаленным шилом изнутри пробиваем отверстие нужного диаметра.

В качестве рукоятки можно использовать любой подходящий предмет. Подойдет ручка от старого паяльника, обрезок толстостенного шланга, просверленный кусок дерева.

Для фиксации деталей и шлангов используем зажимные хомуты, клей термопистолета.

Регулировку и настройку пламени горелки производят следующими способами:

  1. вентилем регулировки газа — текущая;
  2. перемещением форсунки (жиклера) по оси инжекционной камеры, изменением его отверстия.
  3. изменением размера и формы приточного окна, через которое поступает атмосферный воздух.

Последние два способа применяются при настройке. При эксплуатации их менять не требуется. Однако если вы не уверены в точности расчетов конструкции стоит позаботится о возможности их регулировки.

Обзор видов

На современном рынке представлено несколько видов бензиновых горелок, которые в зависимости от своих конструктивных особенностей могут использоваться для пайки, резки металла, плавки и многого другого.

Одной из наиболее популярных на сегодняшний день является туристическая горелка, которая может похвастаться рядом преимуществ.

  1. Возможность применения даже при сильных морозах.
  2. Стабильная работа при любых условиях. Такое оборудование отлично себя показывает даже на большой высоте.
  3. Достать топливо не составит труда. Кроме того, оно стоит довольно дешево в сравнении с другими видами.
  4. Мощность почти в 2 раза больше, чем у газовой горелки.

Разумеется, как и любое другое устройство, подобный аппарат имеет свои недостатки. Прежде всего горелка состоит из огромного количества деталей, которые постоянно изнашиваются и быстро выходят из строя. Такие модели отличаются большой массой и высокой вероятностью возгорания, а для их использования могут понадобиться определенные навыки. Кроме того, существуют некоторые сложности в процессе переноски топлива. При применении бензиновой горелки лучше всего отказаться от использования топлива низкого качества, так как это может стать причиной возгорания или взрыва.

Виды и классификация

По назначению устройства разделяют на профессиональные и бытовые.

К первым относятся:

  • Горелки для работы связанных с обработкой металла: для пайки, кузнечных, сварочных.
  • Устройства для общестроительных, дорожных работ, устройстве кровли, работах по обжигу дерева, очистке от старой краски.
  • Технологическое оборудование различного назначения. К примеру, сушильные камеры, инструменты пищевой промышленности.

Из бытовых это газовая плита, форсунки домашних печей, отопительных котлов, газовые конвекторы.

К бытовым можно отнести устройства домашней мастерской. Именно тут чаще всего встречаются горелки своими руками не только изготовленные, но изначально спроектированные под выполнение специфических задач.

Устроены они по двум основным схемам:

  • инжекторные или инжекционные;
  • с полным предварительным смешиванием рабочей смеси, или эжекционные.

В первом типе воздух (или кислород) захватывается подаваемой струей газа. У вторых получение газовоздушной смеси происходит в предварительной камере.

Горелка для ювелирных работ своими руками — Металлы, оборудование, инструкции

Среди самых полезных и функциональных приборов для домашней мастерской бензиновая горелка для пайки занимает одно из лидирующих мест.

Такой прибор способен качественно соединять всевозможные металлические конструкции с помощью технологии использования жидкого металла.

Устройство функционирует на основе бензовоздушной горючей смеси, которая образуется в горелке, и позволяет проводить дальнейшие работы по плавке.

Размещенный на ручке поворотный кран выполняет роль регулировщика направления и мощности пламени, что существенно упрощает процесс горения.

Сегодня плавку металлов проводят посредством двух разновидностей припоев:

  1. Легкоплавкими.
  2. Тугоплавкими.

Если при работе с легкоплавкими металлами используются практически все существующие виды паяльников, то в случае с тугоплавкими металлами приходится создавать максимальные температурные показатели.

Без применения горелки в таком случае просто не обойтись.

В настоящее время выделяют несколько разновидностей такого универсального приспособления, которые способны работать на основе разных топливных смесей, но при этом разогревать конструкцию до нужной температуры.

Среди самых распространённых и удобных горелок — модели для пайки и сварки, которые функционируют на газу или бензовоздушной смеси. Их можно приобрести в соответствующем магазине или попытаться создать самостоятельно.

Самодельная горелка: описание и характеристики устройства

Если говорить об устройстве горелки, то оно включает в себя следующие узлы и элементы:

  1. Сама горелка.
  2. Сопло.
  3. Токопроводящий наконечник с электродной проволокой.
  4. Сварочная дуга.
  5. Сварочная ванночка.
  6. Сварочный шов.
  7. Основной металл.
  8. Капли электродного металла.
  9. Газовая защита.

Упрощенный вариант включает в себя бензиновый бачок или бачок для топлива, воздушный компрессор, бензиновые шланги и непосредственно саму горелку, которая, в свою очередь, состоит из отдельных деталей.

Модели, которые используются для пайки металлов, обладают следующими конструктивными элементами:

  1. Корпусом.
  2. Металлической втулкой с крючком.
  3. Трубкой.
  4. Кучкой.
  5. Упором.
  6. Наполнителем.
  7. Регулирующим шариком (предназначается для изменения воздушного потока).
  8. Резиновым уплотнительным кольцом.

Если вы собираетесь приобрести горелку для пайки и сварки, не забудьте обратить внимание на наличие бензостойких шлангов. В большинстве случаев они отсутствуют в базовом комплекте, поэтому возникает необходимость дополнительной покупки таких деталей. Устройство бензиновых и газовых горелок очень простое, поэтому вы сможете изготовить конструкцию в домашних условиях из подручных средств

Однако, несмотря на простоту сборки и отсутствие сложностей в конфигурации прибора, бензиновая горелка остаётся очень ценным инструментом, для которого характерны многие неоспоримые достоинства

Устройство бензиновых и газовых горелок очень простое, поэтому вы сможете изготовить конструкцию в домашних условиях из подручных средств. Однако, несмотря на простоту сборки и отсутствие сложностей в конфигурации прибора, бензиновая горелка остаётся очень ценным инструментом, для которого характерны многие неоспоримые достоинства.

  1. Во-первых, подобное решение обладает небольшой массой и компактными габаритами, что делает его очень удобным для дальнейшей эксплуатации.
  2. Во-вторых, создание бензовоздушной смеси позволяет создавать и удерживать высокий температурный режим, что необходимо для достижения максимального качества конечного результата.

Делаем бензиновую горелку своими руками

Приобрести новую горелку, работающую на газу или бензовоздушной смеси, может не каждый, что связано с относительной дороговизной аппарата. Да и купленная модель не всегда справляется с поставленными задачами, особенно если она уже была в употреблении. Это может объясняться наличием скрытых дефектов или поломок.

Чтобы не стать жертвой такого неразумного приобретения, многие мужчины отдают предпочтение самодельным решениям, которые отличаются особой доступностью и простотой в сборке. Как уже говорилось раньше, даже самый неопытный сварщик с лёгкостью осуществит монтаж такого прибора из подручных средств, избавив себя от больших затрат.

Если самодельная бензиновая горелка выполнена с учётом основных правил и рекомендаций, она должна давать огонь сразу после поднесения к ней зажжённой спички. При этом стабильное и устойчивое горение бензовоздушной смеси будет заметным ещё 3—7 минут.

Конструкция и достоинства

Прибор для пайки устроен весьма просто. ее основные составные части- это:

  • емкость для бензина;
  • насос для подачи воздуха;
  • подводящие шланги;
  • корпус с форсунками.

В корпусе размещаются:

  • сопло;
  • ограничитель;
  • вентиль;
  • регулятор воздуха;
  • кольца для уплотнения.

Бензиновый прибор для пайки обладает такими достоинствами, как:

  • малые размеры и масса;
  • мобильность;
  • стабильность горения;
  • высокая температура пайки.

Устройство бензиновой горелки

Благодаря простоте конструкции и отсутствию дорогих и сложных деталей бензовоздушная горелка для пайки вполне доступная для самостоятельного изготовления.

Инструкции по изготовлению самоделок

Далее мы расскажем о нескольких вариантах самодельных пропановых горелок, которые можно сделать своими руками. Для того чтобы соорудить простейшую горелку не потребуется много сил и умений, но над созданием двух остальных вариантов придется более усердно потрудиться.

Вариант 1 — простейшая горелка из куска трубы

Для сооружения такой горелки потребуется совсем немного времени и усилий. Но к процессу создания самоделки нужно подходить со всей ответственностью, ведь работать придется с взрывоопасным веществом и любая погрешность в конструкции устройства может привести к печальным последствиям.

С помощью такого устройства можно нагревать металлические заготовки для ковки или прогревать их перед сваркой, а также можно выполнять ремонт битумной кровли. Владельцу частного дома такая самоделка в хозяйстве точно не будет лишней.

Правильно сделанная горелка на пропане прослужит длительный срок. С ее помощью можно выполнить множество бытовых задач, без использования ряда дорогостоящих инструментов

Чтобы изготовить самодельную газовую горелку потребуются следующие инструменты и материалы:

  • два куска трубы разного диаметра;
  • штуцер;
  • газовый шланг;
  • редуктор;
  • баллон с пропаном;
  • сварочный аппарат;
  • болгарка.

Подготовив все инструменты и материалы можно приступать к сборке пропановой горелки. Но перед этим рекомендуем ознакомиться с правилами безопасной работы с болгаркой.

Как видите, ничего сложного в самостоятельной сборке газовой горелки нет. Изучив инструкцию и имея под рукой необходимый набор инструментов и материалов, сборка устройства займет не более часа.

Вариант 2 — мощная газовая горелка

Предлагаем также попробовать собрать более сложную в конструкционном плане, но и более мощную горелку.

Для сооружения этого варианта потребуется немного больше инструментов и материалов, но полученный результат вас не разочарует.

Такую горелку на пропане можно использовать, например, для плавки металла в горне, для сжигания сорняков на собственном участке, а также для других целей

Итак, для сооружения пропановой горелки потребуется приготовить следующие материалы:

  • муфты соединительные – 1/2” и 1/4”;
  • резьбовой бочонок – 1/2” и 1/8”;
  • заглушка с внутренней резьбой – 1/8”;
  • футорка – 1/4”*1/8”;
  • ниппель – 1/2”;
  • быстроразъемное соединение для газового оборудования низкого давления;
  • регулятор подачи пропана – 0.068-0.34 атмосфер;
  • герметик резьбовой;
  • металлический лист;
  • саморезы;
  • сверла – 6.4 мм и 0.8 мм.

Предпочтение лучше отдавать латунным изделиям. Кроме того, для конструирования самоделки потребуется следующий набор инструментов: разводной ключ, дрель, кернер, припой и флюс, паяльная лампа.

Подготовив все необходимое, можно приступать к сборке устройства.

Во время работы не стоит забывать, что пропан – взрывоопасный газ, и любое несоблюдение правил техники безопасности может привести к необратимым последствиям.

Поэтому перед испытанием устройства нужно обязательно проверить все соединения на герметичность. И только убедившись, что утечки нет, можно приступать к работе с самоделкой.

Вариант 3 — миниатюрная модель горелки

Давайте рассмотрим еще один вариант газовой горелки, работающей на пропане. Эту миниатюрную газовую горелку часто называют еще горелкой Бунзена.

Особенностью этого устройства является то, что его можно свободно держать в руках, не боясь получить ожог. Давайте попробуем собрать ее собственными руками.

Для работы понадобятся:

  1. Старая газовая горелка.
  2. Тонкая медная трубка 10 метров.
  3. Медная проволока.
  4. Игла с медицинского шприца.
  5. Болт №8.

Подготовив все необходимые материалы можно приступать к созданию нашей самоделки.

Для этого воспользуемся следующей инструкцией:

Теперь вы знаете, как соорудить газовую горелку своими руками и что для этого потребуется. Как видите, ничего сложного в этом нет, достаточно соблюдать правила безопасной эксплуатации оборудования, о которых мы расскажем немного ниже.

Как сделать. – Бензиновая горелка.

                  КАК СДЕЛАТЬ БЕНЗИНОВУЮ ГОРЕЛКУ.

Иногда надо паять твёрдыми припоями. Для таких дел вот эта штука незаменима. Её не надо греть,поджёг и работай. Расскажу пару слов о самой горелке. Вход паров бензина после”бульбулятора” подаётся на вход горелки. Попадая на два вентиля разделяются на два потока на центральный и боковой. Такая регулировка обеспечивает боле хорошую регулировку пламени. Я ею паяю латунью,резцы на свой ТВШ-2.

Общий вид и горелка по крупнее.

Из чего состоит и вид на сопло.

Пояснения прохождения бензиновой смеси по горелке. “Бульбулятор” сделан из старого сифона. В пробку ПОСом запаяны две трубки. Одна длинная с запаянным дном и просверленными маленькими отверстия. А вторая короткая для отбора паров.

Крупным планом отверстия “бульбулятора”. Расположение холодильного компрессора и “бульбулятора” в корпусе.

Расположение холодильного компрессора и “бульбулятора” в корпусе.

Вход воздуха в компрессор через самодельный фильтр. Выход компрессора бензостйоким шлангом подключаем к “бульбулятору”. А выход с него на горелку.

Классификация горелок

Устройство газовой горелки достаточно простое. Современные газовые горелки подразделяются следующим образом:

  • Предварительного смешения. Происходит образование газовой смеси непосредственно перед поступлением в выходное отверстие.
  • Инжекционные горелки. Воздух, необходимый для горения, самопроизвольно засасывается (как говорят, инжектируется) самой газовой струёй.
  • Рекуперативные. Сущность их работы заложена в предварительном подогреве газа и воздуха. Это происходит перед смешиванием. Сам подогрев осуществляет специальное устройство – рекуператор.
  • Регенеративные. Предварительный подогрев в горелках этого типа осуществляется в регенераторе.
  • Наддувные (газовые горелки с наддувом). В них воздух принудительно нагнетается в топку специальным вентилятором. Это происходит после смешивания горючей смеси.
  • Диффузионные. По конструкции это самые простые горелки. Они состоят из обычной трубки с просверленными в ней отверстиями. Через эти отверстия происходит подача газа. Для обеспечения постоянного и надёжного горения, необходимый воздух поступает из окружающей среды.
  • Газовые атмосферные горелки для котлов. Принцип их действия очень схож с принципом инжекционных горелок. Основным отличием является то, что обогащение кислородом осуществляется не полностью, а частично.
  • Газовые горелки для печи, каминов, систем отопления.

Самодельная газовая горелка в работе

Мощность любой газовой горелки определяется по объёму расходуемого газа за единицу времени. У разных горелок она может отличаться достаточно существенно.

Что это такое?

Газовой горелкой называется устройство для смешивания кислорода и топлива в газообразной фракции с целью перемещения смеси к выходу и ее непосредственному сжиганию на том же месте. В итоге работы горелки образуется устойчивый факел пламени. Горелка дает возможность получить контролируемый вид пламени, которым можно воспользоваться в процессе сварки, пайки, ремонта и бытовых процедур, во время готовки еды в полевых условиях. Чтобы газовое приспособление качественно выполняло свои функции, а также было безопасным для человека, его изготовление строго регламентируется ГОСТ 21204-97. Главными преимуществами таких приспособлений можно назвать следующие:

  • отсутствие надобности в предварительном прогревании;
  • простоту конструкции;
  • высокий показатель мощности;
  • легкость регулировки пламени;
  • отсутствие неприятного запаха;
  • низкую шумность;
  • компактные размеры переносных моделей;
  • малое количество нагара;
  • отсутствие надобности в частой очистке.

Простой вариант газовой горелки состоит из следующих элементов:

  • редуктора;
  • вентиля;
  • корпуса из металла;
  • жиклера;
  • головки;
  • узла крепления.

Чтобы приспособление правильно функционировало, должно произойти качественное перемешивание топлива и воздуха. Если в конструкции предусмотрены дополнительные элементы, то розжиг может быть автоматизирован. Принцип действия упрощенной горелки состоит в следующем:

  • подготовке – газ и воздух получают определенную скорость, температуру, а также направление;
  • соединении воздуха и нужного объема газа, чтобы в результате получить горючую смесь;
  • горении – в топке происходит процесс окисления, а из сопла на выходе выделяется тепло и свет.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
