Как сделать наковальню из рельсы своими руками

Элементы наковальни

Наковальня кузнеца – обязательный атрибут его мастерской. С ее помощью выполняется целый ряд технологических операций с металлом. Данный инструмент используется для ковки, придания металлу необходимой формы, закалки и т.д.

Изготавливается этот предмет из прочной легированной стали, а его масса может превышать 300 килограмм, особенно если речь идет о стационарной кузнечной наковальне.

Она должна быть устойчивой и прочной, так как на нее приходятся значительные нагрузки. Удар молотом по наковальне приводит к появлению ровного чистого звука. Глухой звон свидетельствует о наличии трещин или пустот в инструменте.

Как уже отмечалось ранее, выделяют однорогие и двурогие модели. Почему наковальня имеет такую форму? Дело в следующем: рог позволяет осуществлять изгибы с необходимой кривизной, а ровная поверхность служит для выполнения основной работы.

К основным элементам устройства относятся:

  • рог;
  • хвостовик;
  • углубление для формирования отверстий;
  • отверстия для установки инструмента и другого кузнечного приспособления на наковальню;
  • лицо;
  • башмак;
  • площадка для рубки металла.

Выступ на боковой части инструмента называется рогом. Его форма различна, в зависимости от назначения. У однорогих моделей он конусообразный. Используется в формировании изгибов металла и раскатке закругленных частей.

Второй рог применяется в загибании изделий на углы меньше нормального и делается в форме усеченного конуса.

Лицом называется плоская поверхность. Именно на ней производятся основные операции.

В классическом типе наковальни обязательно есть отверстия. Одно из них квадратное – используется, как держатель инструмента, например, молота. Оно обычно располагается в конце устройства. Второе – круглое, фиксирует проволоку при ее завивке, располагается возле рога.

Наковальня должна гасить импульс от удара по лицевой части. В этих целях приспособление устанавливается на прочную деревянную или песочную подушку.

Важно, чтобы лицо располагалось строго горизонтально. Это позволит выполнять работу наиболее качественно. Многих интересует вопрос, как установить наковальню по высоте

Высота наковальни от пола правильная, если удар молота по наличнику приходится горизонтально

Многих интересует вопрос, как установить наковальню по высоте. Высота наковальни от пола правильная, если удар молота по наличнику приходится горизонтально

Кроме того важно, чтобы кузнецу не приходилось совершать дополнительных усилий на подгонку удара, нагибаться или поднимать инструмент слишком высоко

Изготовление наковальни

Как сделать наковальню? Последовательность выполнения операций заключается в следующем. Вначале получается рог. Для этого один из торцов заготовки постепенно обрабатывается «болгаркой» до примерно конической поверхности, после чего шлифуется и заостряется до вида усечённого конуса. Затем острая часть подгоняется напильником. Аналогично механической обработкой получают и хвост.

Для настольной наковальни из швеллера вышеуказанные элементы изготовить невозможно, поскольку в составном варианте не окажется тела сечения, чтобы надёжно их закрепить.

Следующий этап – оформление своими руками опорных лап. Для наковальни из рельса потребности в этом нет, ибо подголовок уже имеет технологические выступы. Используя их, можно просверлить своими руками требующиеся для крепления крепёжные отверстия. В швеллерном профиле все отверстия высверливаются в условно нижней полке. Учитывая большой вес, длинная наковальня крепится шестью болтами, короткой — достаточно и четырёх. Для крепежа подойдут болты от М16 и выше.

Важный момент – установка наковальни в мастерской. Поскольку изделие при использовании испытывает значительные динамические колебания и вибрации, то под него следует установить деревянное основание, которое будет успешно гасить вибрации. Его можно изготовить из дубового пня или сухой деревянной колоды, причём соотношение высоты к размеру поперечного сечения должно быть не более 1,5:1. Вес колоды/пня должен превышать вес оснастки в сборе не менее, чем в 10 раз. Такой импровизированный шабот заглубляется в грунт не менее чем на половину высоты, выравнивается уровнем, после чего грунт тщательно утрамбовывается. При заливке бетонного основания следует перед установкой обработать древесину антисептиком.

Наковальня кузнеца, изготовленная своими руками, по долговечности не уступит профессиональным образцам.

Основной этап работы

Болгаркой спиливается верхний слой рельса и создается максимально ровная поверхность. Желательно установить на ней пластину с легированной стали и тщательно отшлифовать. Проверьте треугольником ровность углов наковальни. Это важный момент. Дальше приваривается рог с одной стороны и квадратный хвостовик с другой стороны.

Чтобы проверить гладкость и качество шлифовки рабочей части наковальни, нужно ее испытать. Для этого необходимо ударить по ее поверхности молотком или молотом. Если все сделано правильно, то молот должен отскочить от нее, как мяч. При этом слышится характерный звон, который держится долгое время. Если наковальня прошла проверку удачно, то можно приступать к следующему этапу работы, а, именно, правильно и надежно закрепить наковальню из рельса на основание.

Опора для наковальни

Существует несколько вариантов выполнения крепкого основания.

1. Если опора стационарная, то берется большой массивный пень из твердых пород дерева и вкапывается в землю. Чтобы он дольше прослужил, нужно взять и оббить его металлическими обручами. Для того, чтобы наковальня крепко держалась на пне, и не свалилась на ногу кузнецу при первом же ударе, нужно приварить к нижней части рельса куски арматуры, согнутые под прямым углом, буквой Г. Получившиеся лапы ставят на пень и вбиваются в него, но не плотно.

2. Следующий вариант для опоры делают из металлической бочки, вкопанной в землю. Засыпается пень или металлическая сварная рамка песком, заполняя весь объем бочки. Это уличный вариант для основания наковальни. Высоту пня или металлической бочки кузнецы выставляютс учетом своего роста. В момент удара по заготовке, рука мастера должна находиться на уровне горизонтальной плоскости.

3. Если наковальня будет переносная, то для нее необходима сварная металлическая основа с ребрами жесткости, чтобы она могла выдерживать удары разной мощности. Можно ее облагородить и оббить деревянным ящиком с кармашками для разных клещей и молотков.

Дополнительные функции

При изготовлении наковальни своими руками и кузнец, и слесарь, и домашний мастер могут продумать и дополнить изготовленную вещь приятными деталями. Например, сделать площадку для прошивок отверстий под заклепки. Не бесполезным элементом будет расчерчивание линейки с делениями. Тогда не нужно будет каждый раз вымерять поковки. Они будут все одинаковой длины. В этом прелесть самодельной наковальни, что она может отвечать всем требованиям мастера.

Самостоятельно сделанная наковальня пригодится не только профессиональным кузнецам, но и простым любителям кузнечного дела, которые хотят проявить свою фантазию и умения в оформлении загородного участка или дачи.

Классификация наковален

Виды наковален и их формы различны. Они классифицируются:

  1. по весу: например, наковальня 10 кг может быть применена лишь при горячей ковке молотом с весом не более 1 кг (именно такое соотношение весов считается оптимальным);
  2. по наличию кузнечного рога: наковальня двурогая или однорогая. в простейших случаях используют и наковальню простой конфигурации, но многого на ней не сделать;
  3. по форме опорной части – с лапами и без них, на сплошном основании;
  4. по наличию отверстия и его форме – стальные наковальни с круглым и/или квадратным глухим отверстием;
  5. с хвостом или без него.

Столь сложная конструкция и форма оснастки обуславливаются разнообразием кузнечных операций, которые могут быть выполнены только с использованием наковальни.

Двурогая наковальня

Традиционные составляющие кузнечной наковальни:

  • рог, который представляет собой конусообразный отросток на одном или обоих её боковых торцах. Он может быть съёмным и несъёмным. В первом случае изготавливается несколько комплектов с разным диаметром основания, что даёт возможность производить на этом элементе своими руками такие кузнечных переходы как завивку, раскатку, гибку. Съёмный рог снабжается резьбовой частью (резьба должна быть самотормозящей), и ввинчивается в тело наковальни;
  • хвост: выступ, квадратный в плане, размещаемый с противоположной от рога стороны. По размеру поперечного сечения и вылету примерно соответствует параметрам рога. При помощи хвоста выполняют гибку на угол 90°;
  • отверстия, причём в классической наковальне их должно быть два: квадратное – для установки какого-либо подкладного штампа, и круглое – для фиксации противоположного конца проволоки во время её завивки.

В заводских условиях наковальни изготавливаются из стали 35Л, например, на АО Глазовский завод «Металлист».

Однорогая наковальня

Упрощённая мини-наковальня может быть выполнена своими руками либо из широкого равнополочного швеллера ГОСТ 8240, либо из куска стального рельса, причём специалисты считают, что для этих целей подойдёт не железнодорожный, а крановый рельс КР120 или КР140.

Наковальни. ГОСТ

Перед тем как купить наковальню кузнечную, необходимо четко определится с типом этого инструмента. Для этого необходимо знать, что, наковальни бывают:

— безрогие: ГОСТ 11396-75, масса 96—200 кг

— однорогие: ГОСТ 11397-75, масса 70—210 кг

— двурогие: ГОСТ 11398-75, масса 100—270 кг

— однорогие консольные: ГОСТ 11399—75, масса до 95 кг

— шпераки: ГОСТ 11400-75, масса до 30 кг.

Все типы наковален рекомендуется изготовлять из стали 45.

Основной этап работы

Болгаркой спиливается верхний слой рельса и создается максимально ровная поверхность. Желательно установить на ней пластину с легированной стали и тщательно отшлифовать. Проверьте треугольником ровность углов наковальни. Это важный момент. Дальше приваривается рог с одной стороны и квадратный хвостовик с другой стороны.

Чтобы проверить гладкость и качество шлифовки рабочей части наковальни, нужно ее испытать. Для этого необходимо ударить по ее поверхности молотком или молотом. Если все сделано правильно, то молот должен отскочить от нее, как мяч. При этом слышится характерный звон, который держится долгое время. Если наковальня прошла проверку удачно, то можно приступать к следующему этапу работы, а, именно, правильно и надежно закрепить наковальню из рельса на основание.

«Голая» кузница — без горна — верх неприличия

Если изъясняться высокопарно, то можно сказать, что горн является сердцем кузницы, только там «сталь подчиняется покорно», превращаясь почти в пластилин. Устройство это простое: в горниле такой печи горит уголь, туда и помещают металлическую заготовку, которую разогревают до необходимой температуры. Самый маленький горн можно соорудить даже из консервной банки. И он позволит делать кованые вещи так же успешно, как и его солидный «коллега» по ремеслу. Правда, и размеры у них будут соответствующие.

Главная задача, возложенная на работу этого оборудования, — обеспечение довольно большой температуры для разогрева стали. Лучшим вариантом станет твердотопливный очаг, где используется уголь. Есть у него и конкурент — кузнецкий газовый горн.

Основание под наковальню

Основанием наковальни может служить тяжелый деревянный чурбан (он называется “стул”), врытый в землю. Глубина, на которую нужно врыть стул, не менее 0,5 м. Сама наковальня крепится к основанию либо хомутами, либо костылями. Стул в верхней его части нужно скрепить стальным обручем. Диаметр бревна рекомендуется не менее 600 миллиметров. Землю вокруг стула нужно тщательно утрамбовать. Верхняя часть стула должна быть идеально ровной, иначе наковальня будет прыгать от ударов.

Если нет подходящего чурбана, можно сделать его наборным.

Наборные основания для наковален

Допустимо также для мобильности наковальни изготовление основания в виде чугунной или стальной стойки.

Однорогая наковальня на стальном основании

Основание наковальни

Иногда используют просто дубовый, кленовый или берёзовый пень.

Фото наковальни на пне с фестиваля кузнецов

Можно также использовать деревянную или металлическую бочку, наполненную песком, глиной либо землей, а сверху установить деревянную подушку.

Схема установки наковальни в бочке

Практично верхнюю часть стула обить кровельным железом, дабы от горячих обрубков и прочего не стул не горел.

Высота основания- определяется индивидуально. Рекомендуется делать такую высоту, при которой кузнец мог бы касаться пальцами опущенной руки лица наковальни. Тогда он не будет тратить дополнительных усилий при ковке, наклоняться вперед и поднимать молот слишком высоко. Иными словами, он не будет излишне уставать при работе.

Если используется однорогая наковальня (чаще всего именно она), то рог должен быть слева от кузнеца.

Ввиду огромной нагрузки на наковальню во время процесса ковки, ее необходимо очень прочно крепить к стулу. Основание должно стоять строго вертикально, а лицо наковальни, соответственно, строго горизонтально. Во время ковки ни наковальня, ни стул не должны вибрировать.

Наковальню ставят на расстоянии от горна 1.5-2 метра и примерно на одном по высоте уровне, это облегчает перенос горячей заготовки с горна на рабочую поверхность наковальни.

Вокруг нужно оставить достаточно свободного места для молотобойцев и прочих вспомогательных рабочих.

Даже вот из этого металла можно сделать основание для наковальни, небольшое видео смотрите тут . А на этой странице фото сборки того основания по шагам.

Металл

Практически любой может сделать оборудование для холодной ковки и работать.

Для производства работ лучшие сварочные аппараты инверторного типа должны иметь выходной ток не менее 160 А. Именно таким аппаратом является инвертор ssva-160-2. Используя кузнечный горн, можно получить самые различные заготовки для сварочных работ. Есть много примеров изделий, сделанных в результате сварки и ковки, фото которых можно посмотреть на сайтах интернета.

Разделы: Наковальня

Метки: ковка металла в домашних условиях

Предыдущая статья: Следующая статья: Итальянская ковка металла – прекрасное искусство

Этапы изготовления

Сначала нужно выбрать необходимый отрезок от рельсы, её подошва станет основной частью будущего основания для ковки, это место будет брать на себя основную часть рабочей нагрузки.

Выбор стороны рельсы для поверхности наковальни зависит от будущих работ. Если не требуется слишком широкой поверхности, то подойдет узкая верхушка рельсы, но в тоже время сама наковальня получится очень устойчивой и прочной, т.к. оголовка рельса (широкая нижняя часть) подвергается специальной термической обработке на заводе.

Некоторые умельцы делают ещё одну деталь – рог, он придаёт наковальне хорошие эксплуатационные характеристики, но требует массу времени и усилий на изготовление. Для создания рога подошва рельсы заостряется с одной стороны с помощью болгарки (подойдет болгарка 125 мм и круг 125х6 мм) и напильника. Конец рога делается не острым, а слегка притупленный.

После придания формы наковальне происходит шлифовка поверхности с помощью тарельчатого диска для болгарки (размер зерна 40). Если перед шлифованием ободрать поверхность обычным диском болгарки, то процесс пойдет гораздо быстрее и проще.

Процесс изготовления наковальни

Выполняем разметку наковальни с рогом и хвостом непосредственно на подходящем по длине и поперечному сечению куске старого рельса.

С помощью болгарки и отрезного диска вырезаем внешние контуры нашего инструмента, отбиваем лишние части увесистым молотком.

Продолжаем вырезать переходную часть между верхом и основанием нашего инструмента, одновременно точнее формируя рог и хвост.

Удаляем со всех доступных плоскостей заготовки ржавчину с помощью шлифовального круга.

Придаем на гриндере передней переходной части форму полукруга для восприятия больших и постоянных динамических ударов.

Заостряем рог на круглый конус вначале болгаркой, а затем на гриндере. На нем же шлифуем и основание наковальни.

Размечаем полосу металла толщиной не менее 20 мм и желательно из легированной стали 45Л или 35Л под размер верха части наковальни из куска рельса.

Вырезаем из размеченной заготовки будущее лицо наковальни посредством лобзиковой пилы и болгарки. С одного края в пластине сверлим круглое отверстие.

Шлифуем все стороны вырезанной полосы на гриндере и соизмеряем ее размеры с посадочным местом.

Заливаем в жестяную банку необходимое количество подсолнечного масла.

Раскаляем докрасна ненужный кусок, отрезанный от пластины, в кузнечном горне и с его помощью нагреваем масло в емкости. Только после этого с помощью кузнечных клещей помещаем в кузнечный горн и докрасна разогреваем подготовленную для лица наковальни пластину.

Как только она приобретет малиновый цвет быстро и полностью помещаем ее в емкость с маслом и держим ее там, пока масло не перестанет кипеть.

Сравниваем твердость незакаленной и закаленной пластины с помощью обработки напильником. Незакаленная пластина легко поддается обработке, а по закаленной напильник скользит, не снимая ни грамма металла.

Производи отпуск: помещаем пластину в печь и выдерживаем ее там при температуре 200 градусов Цельсия в течение 1-го часа.

Вновь обрабатываем пластину со всех сторон на гриндере и привариваем ее к верху рельсовой заготовки, придерживая с двух сторон струбцинами, вначале точечно, а затем сплошным швом.

Отбиваем молотком шлак со швов, зачищаем болгаркой, завариваем на лице все раковины и каверны, и окончательно доводим все плоскости на гриндере.

Качество должно быть таким высоким, чтобы сварной шов между лицом и основанием наковальни совершенно не просматривался.

Тщательно выбираем угол между торцом лица и рогом вначале отрезным, а затем шлифовальным кругом: он должен быть равен точно 90 градусам. Далее такой же обработке подвергаем все части наковальни.

Снимаем со шпинделя болгарки шлифовальный круг и вместо него устанавливаем полировальный (фетровый или войлочный) и продолжаем круговую обработку наковальни до зеркального блеска, исключая переходный участок и основание.

Ставим наковальню на лицо, размечаем на подошве основания центры четырех отверстий по углам, керним и выполняем их на сверлильном станке для крепления наковальни к стулу, в качестве которого лучше выбрать подходящую по сечению и высоте деревянную чурку из твердых пород дерева: дуба, ясеня, клена, березы и др.

Типы и виды наковален

Виды наковален, их форма и вес могут существенно различаться.

Их разделяют на несколько категорий по указанным выше критериям, а именно:

  • безрогие – массивные инструменты с большим весом, значение которого находится в интервале 96 – 210 кг;
  • однорогие – располагают только одним конусовидным рогом, их вес варьируется от 70 до 210 кг;
  • двурогая наковальня – устройство массой от 100 до 270 кг;
  • однорогая консольная;
  • шпераки – мини наковальни весом до тридцати килограмм.

Выбор наковальни для ручной ковки делают исходя из работ, которые планируется выполнять. Более тяжелые модели отлично подойдут в работе с габаритными и массивными заготовками. Простые, более легкие варианты с одним рогом хороший выбор в работе с малогабаритными конструкциями.

Легкие модели подойдут для мелких работ дома. Если необходимо сделать какую-либо самоделку, лучшего варианта не найти.

Важным критерием является и тип выполняемых работ. Тут следует решить, какой вариант подойдет лучше: двурогая или однорогая модель. Кроме того наковальни могут иметь дополнительные элементы, например, тиски, позволяющие выполнять работы в одиночку.

Стоит обращать внимание на наличие отверстий, используемых для размещения молотков, кувалды. Небольшие по размеру и весу шпераки широко используются в ювелирном деле. В данной сфере изделия не требуют серьезной ударной обработки, поэтому и инструмент им необходим соответствующий

В данной сфере изделия не требуют серьезной ударной обработки, поэтому и инструмент им необходим соответствующий

Небольшие по размеру и весу шпераки широко используются в ювелирном деле. В данной сфере изделия не требуют серьезной ударной обработки, поэтому и инструмент им необходим соответствующий.

Чертеж наковальни для изготовления своими руками.

Достаточно часто приспособления для выполнения ювелирных работ производятся по индивидуальному заказу. Они располагают различными функциональными элементами, необходимыми в решении определенных задач.

Иногда одной наковальни может оказаться мало. В больших мастерских целесообразно иметь в наличии два варианта приспособлений: одно стационарное, а второе переносное.

Не стоит забывать и о правильной установке. От этого напрямую зависит качество работы

Невзирая на все, данное приспособление обладает немаленьким весом, его установке следует уделить должное внимание

Падение и опрокидывание – частые проблемы, возникающие вследствие неправильного монтажа. Кроме того, подставка должна выполнять свои прямые функции: помимо надежной фиксации приспособления необходимо обеспечение гашения ударов молотом.

Деревянный чурбак – наиболее часто используемый тип подставки. Его диаметр обычно колеблется в пределах от 500 до 600 мм. Используются твердые породы дерева. К ним относятся дуб, береза, ясень и др.

Высота монтажа определяется ростом мастера. Чтобы деревянная подставка не создавала дополнительных ненужных вибраций, ее закапывают в яму глубиной более полуметра. Дно ямы утрамбовывают песчаной подкладкой.

Важно, чтобы стул был установлен горизонтально. Данный параметр легко проверяется с помощью уровня. Если покупка наковальни не по карману, тогда ее можно заменить самодельным устройством

Его можно сделать, например, из рельса, швеллера или двутавровой балки

Если покупка наковальни не по карману, тогда ее можно заменить самодельным устройством. Его можно сделать, например, из рельса, швеллера или двутавровой балки.

Такие приспособления, сделанные собственными руками, прослужат не один десяток лет. Однако не стоит думать, что они способны полноценно заменить настоящий, профессиональный инструмент. Ручные наковальни не позволят сделать работу такого же качества, как производственные модели.

В таком случае важно понимать: заводской вариант, произведенный по технологии литья, будет существенно лучше самоделок. В его конструкции имеются все необходимые составляющие с закаленной поверхностью. Кроме того, в указанной модели рог имеет правильную форму, необходимую, например, в искусной фигурной ковке

Заводская модель прослужит довольно долго

Кроме того, в указанной модели рог имеет правильную форму, необходимую, например, в искусной фигурной ковке. Заводская модель прослужит довольно долго.

Понадобится

Согласно ГОСТ, лицо наковальни должно быть из стали марки 45Л или 35Л, и оно обязательно закаляется, чтобы твердость была в пределах HRC 45-50. Поэтому для изготовления этого элемента наковальни понадобится полоса легированной стали толщиной не менее 20 мм.

Также нам нужны будут для работы некоторые инструменты и материалы:

  • болгарка с разными дисками;
  • гриндер;
  • горн кузнечный;
  • сварочный аппарат;
  • сверлильный станок;
  • Печь для выпечки;
  • клещи кузнечные и пассатижи;
  • молоток или кувалда;
  • маркер и угольник;
  • масло для закалки и емкость из жести.

Это интересно: Изготавление муфельной печи своими руками — объясняем подробно

Связь с опытом

Чтобы починить предметы либо совместить чары, вам необходим опыт. Чем мощнее магия, участвующая в ковке, тем высшим уровнем опыта вы должны обладать. Материалы, использующиеся при ковке, значения не имеют. Следует отметить, что объединение может быть недоступным, если для создаваемых предметов нужно свыше 40 уровней (этого ограничения нет в творческом режиме). Еще одним следствием «переноса» чар является то, что при создании более мощного предмета в первом слоте и менее сильного во втором, вы потратитесь гораздо меньше. Например, если вы совмещаете поврежденный меч с Остротой I в 1 слоте и точно такое же оружие с Остротой IV во 2-м, то будет совершен перенос Остроты IV. Если же наоборот, тогда будет произведен лишь ремонт. Эта особенность сохраняется и при объединении предметов с различными видами чар.

Небольшая кузнечная наковальня и насадки к ней своими руками

Здравствуйте, уважаемые читатели и самоделкины! В данной статье, автор YouTube канала «Pask Makes» расскажет Вам, как сделать небольшую кузнечную наковальню.

Его прежняя наковаленка оказалась слишком мала, и имела ограниченный функционал.

Материалы. — Рельсовый соединитель — Стальной квадрат — Стальной лист, пруток — Железнодорожный костыль — Чурбак — Масло, краска. Инструменты, использованные автором. — Болгарка — Отрезной и заточной и зачистной диски — Сварочный аппарат — Сверлильный станок — Ленточный шлифовальный станок — Шуруповерт — Газовый горн — Тиски — Скобель — Стамеска, струбцины, керн, зубило, клещи.

Процесс изготовления. В качестве материала для плиты мастер будет использовать старый рельсовый соединитель.

Он счищает ржавчину болгаркой, и распиливает соединитель пополам.

Для разметки центрального отверстия он использует стальной квадрат, из которого и будут изготавливаться различные насадки.

Мастер делает множественные разрезы, а затем спиливает сталь под разными углами. Потом выравнивает заточным диском. Но мастер посчитал этот метод слишком сложным.

Вторую половину он обрабатывает несколько иначе: просверливает несколько небольших отверстий на сверлильном станке, делает два боковых надреза, а затем откалывает материал зубилом. Останется только сточить следы от сверления. Этот метод оказался намного легче и быстрее предыдущего.

Квадрат входит отлично.

Далее он сваривает обе заготовки между собой, Шов приходится проваривать и зачищать несколько раз.

Затем излишки материала на торцах срезаются, а все поверхности шлифуются.

Остается зачистить центральное отверстие напильником, точно подгоняя его под размеры стального квадрата.

На отдельной стальной пластине намечаются четыре сегмента одинаковой ширины, посредине каждого размечается центр для отверстия. Это будущие крепления наковальни.

Затем заготовки сверлятся сначала тонким, а затем толстым сверлом. Здесь важны небольшие обороты и смазка.

Потом заготовки распиливаются, а их грани обтачиваются на шлифовальном станке.

Теперь лапки привариваются к стальной плите наковальни, по одной с каждой стороны.

Из стальной полосы вырезаются ещё четыре пластины.

Автор обкладывает ими квадрат, фиксирует струбцинами, и сваривает их вместе, не затрагивая сам квадрат.

Остается проварить швы окончательно, зачистить их, и отшлифовать все элементы конструкции. Основная часть наковальни готова.

После мастер выпиливает чурбак подходящего диаметра. Выравнивает верхнюю и нижнюю поверхности так, чтобы они были параллельными, и чурбак не шатался.

Окрашивает верхний срез, примеряет наковальню к чурбаку, и размечает места для выемки.

В центре бревна высверливает отверстие, затем извлекает остатки древесины стамеской.

Так как швы немного выступают, и мешают плотной посадке наковальни, приходится немного скосить верхние грани.

Стальная платформа устанавливается в чурбак, и закрепляется болтами по дереву. Под каждый болт предварительно сверлится отверстие в древесине, дабы ее не разорвало.

Топором счищается кора, а края бревна несколько заглаживаются скобелем. Как изготовить этот инструмент, Я писал ранее в этой статье.

Нижний срез также покрывается краской.

Автор приступает к изготовлению вспомогательных кузнечных насадок для наковальни. Он обрезает старый железнодорожный костыль, и раскаляет его в горне.

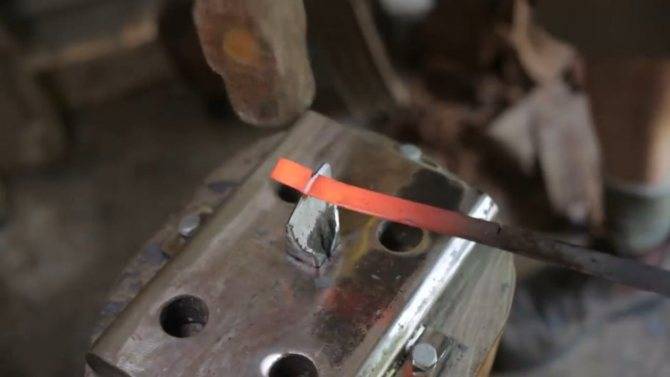

После ковки и шлифовки получается вот такой резак. Настало время испытать его в действии.

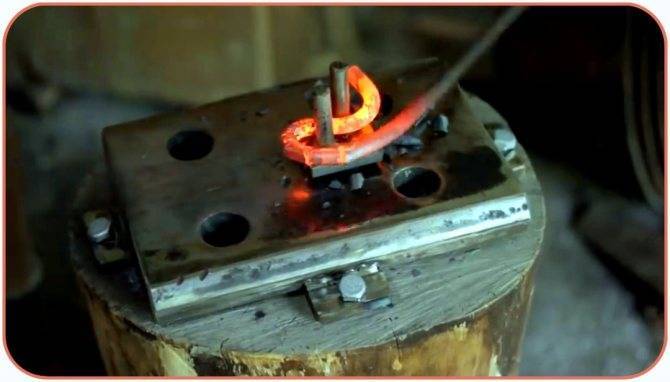

Теперь автор изготавливает примитивную гибочную вилку. Приваривает стержни к металлической пластине, а с другой ее стороны — стальной квадрат.

Очень удобная насадка получилась для гибки даже очень малых радиусов.

К этой наковальне можно сделать еще множество различных насадок. Спасибо автору за полезное приспособление для кузнеца!

Всем хорошего настроения, удачи, и интересных идей! Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Требования к кузнечной наковальне

Если для вашей мастерской требуется изготовить такое приспособление, то нужно учесть некоторые требования.

  • Размеры и масса. Для небольших по размеру поковок можно обойтись и относительно маленькими наковальнями, которые можно установить на стол или верстак. Однако, для серьезных кузнечных работ потребуется массивное, надежно закрепленное, приспособление. Заводские приспособления имеет стандартную массу в 5, 10, 30, 50 и 100 кг.
  • Соответствия параметров. Простую ковку можно делать даже на обычном куске швеллера. Но, если работы включают такие кузнечные операции, как прошивка, гибка, развертка, нужно соблюдать параметры и размеры. Грани наковальни в таком случае должны быть выдержанными под прямым углом, а отверстия располагаться в удобных точках. Рога должны быть соответственно равномерно скругленными, обод — точным прямоугольником.

В домашних условиях точную копию заводского изделия будет изготовить сложно, однако некоторые условия можно соблюсти. Итак, как и из чего делается самодельная наковальня?

Местоположение наковальни

С точки зрения эргономики, наковальню удобнее всего располагать в центральной части кузнечной мастерской и недалеко от горна. Это позволит по возможно более короткому пути доставлять заготовки из горна на наковальню. Рядом должны находиться ёмкости с охлаждающими жидкостями.

Конструктивные особенности наковальни

Конечно, можно не изготавливать точную копию такого приспособления и просто делать все работы на ровной металлической плите. Однако, для упрощения многих операций наковальня имеет свои особенности в конструкции. Приспособление состоит из следующих частей.

  • Лицо.
  • Рог.
  • Лапы.
  • Обода.

Лицевая часть наковальни — это ее плоская верхняя часть, на которой и производится основная масса всех кузнечных и слесарных работ. Для выполнения операций по прошивке заготовок или их гибки в этой части может иметься глухое отверстие.

Рог — может быть один (с одной стороны), или два (с двух сторон). Это конусообразный выступ с торцевой части наковальни. Назначение рогов — гибка, раскатка или свертка заготовок, по сути, используются как оправки. Если наковальня имеет два рога, то обычно второй имеет форму пирамиды для придания изделиям более сложных конфигураций.

Лапы предназначены для установки приспособления. В случае стационарного монтажа наковальни, в лапах предусмотрены отверстия для жесткой фиксации.

Обода — это зона на лицевой поверхности возле рога, служит для выполнения обжимок листового металла.

Также в некоторых видах наковален могут иметься слесарные тиски с противоположной рогу стороны. Это делается для удобства выполнения многих кузнечных операций.


Устройство и типы наковален

В зависимости от наличия или отсутствия этих элементов, наковальни могут быть разных типов: безрогие, однорогие и двурогие.

Крафт наковальни

Новички очень часто интересуются, как скрафтить наковальню в «Майнкрафт». Она создается при помощи железных слитков и блоков. Процесс вы можете увидеть ниже на картинке. Так как создание 1 железного блока требует 9 слитков, нетрудно подсчитать, что последних вам понадобится 31 штука. Следует отметить, что в ходе эксплуатации наковальня в «Майнкрафте» постепенно разрушается, а поэтому готовьтесь крафтить ее не один раз. Повреждается она и при падении. Степень изношенности вы можете оценить по количеству трещин, которые появляются на ее поверхности. Если вы используете наковальню по назначению, то шанс ее разрушаемости равен 12 %, аналогичный показатель при падении нужно рассчитывать так: 5 + (высота*5) %. При последнем использовании наковальня исчезнет, а починенный вами предмет упадет на землю. Так как наковальня в «Майнкрафте» имеет 3 уровня прочности, вы получите возможность ее 25-кратного использования (в среднем).

Обработка металлической поверхности наковальни

Шлифовальным кругом удалите с металлической площадки следы ржавчины. После обработки, поверхность металла будущей слесарной наковальни должна быть гладкой и ровной.

После использования электроинструмента, воспользуйтесь ручным напильником по металлу. Поверхность следует обработать составами, защищающими металл от ржавчины. Приобрести их можно в любом специализированном магазине.

Выполните финишную шлифовку поверхности заготовки. Отшлифуйте металл кругом с мелкой зернистостью еще раз. Выполняйте процесс шлифовки столько раз, сколько это требуется для получения идеально ровной горизонтальной поверхности наковальни.

Важно! Для того, чтобы следить за ровностью поверхности заготовки, используйте уровень. Помните, что если поверхность наковальни будет неровной, обрабатываемые на ней в будущем детали также будут с дефектами.. Для того, чтобы убедиться, используя уровень, что поверхность действительно идеально гладкая и ровная, просматривайте ее сбоку «на свет» с помощью лампы или обычного фонаря

Если проблески света отсутствуют, и между уровнем и поверхностью заготовки нет щелей, работа успешно завершена

Для того, чтобы убедиться, используя уровень, что поверхность действительно идеально гладкая и ровная, просматривайте ее сбоку «на свет» с помощью лампы или обычного фонаря. Если проблески света отсутствуют, и между уровнем и поверхностью заготовки нет щелей, работа успешно завершена.

Установите рельс на тиски. С помощью шлифовальной машинки обработайте все остальные поверхности рабочей площадки наковальни, придав заготовке эстетичный вид. В результате у вас должен получиться блестящий «наконечник стрелы».

Нижнюю часть рельсы, которая покрыта ржавчиной и не обрабатывалась, покройте защитной черной краской по металлу. Она убережет материал от образования коррозии и дополнительно придаст наковальне привлекательный вид.

Ваша самодельная наковальня готова к использованию. В качестве опоры для нее можно использовать, например, обычный крепкий пень. Удалите с него поверхностные дефекты и кору, прочно закрепите созданную с нашей помощью «поделку».

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
